AYA AFC2700A+S User manual

AFC2700A+S
COMBINE
REFRIGERATOR COMBI

Description de l'appareil
Transport et mise en route
Installation
Test
Contrôle de la température
Stockage des aliments
TABLE DES MATIERES
Consignes de sécurité importantes
-7-
-8-
-8-
-9-
-9-
-9-
-1-
Dégivrage
Entretien et maintenance
-10-
-11-

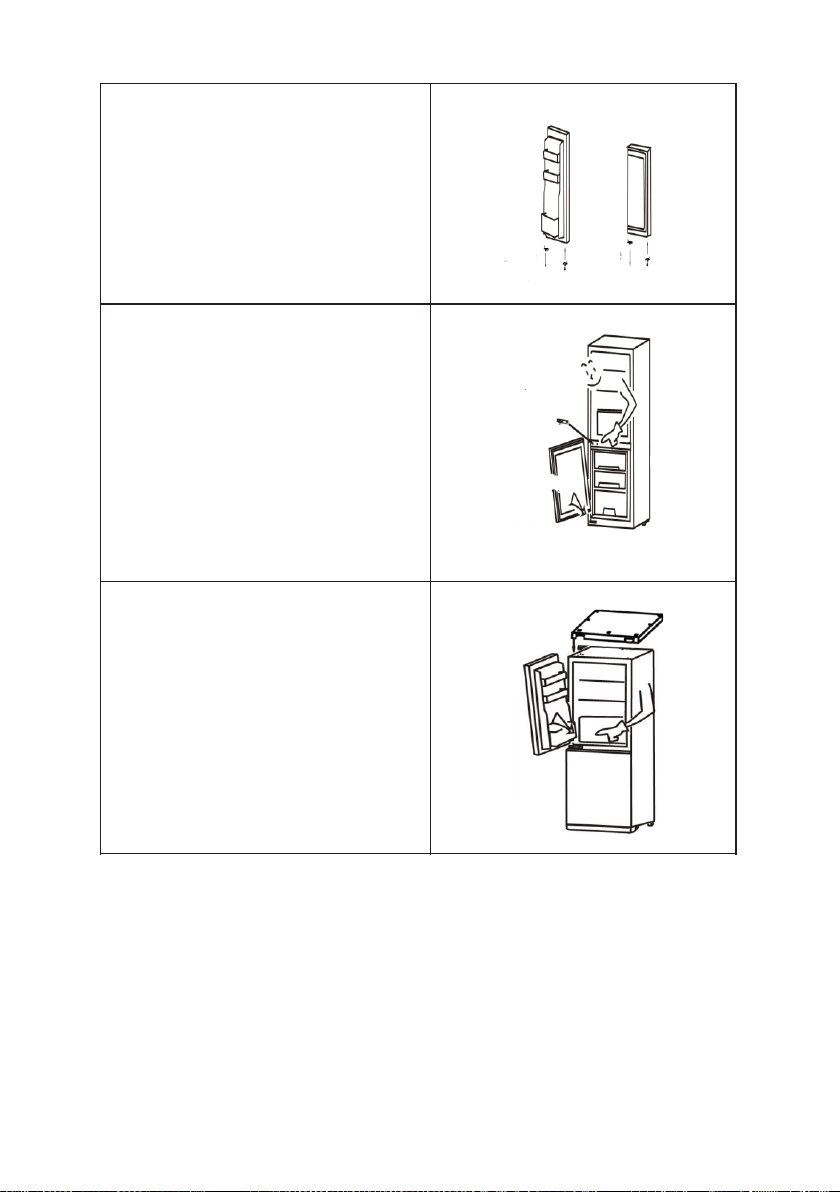

Inversion du sens d’ouverture de la porte -12-
Zone la plus froide du réfrigérateur
Dépannage
-14-
Spécifications techniques
-15-
-16-

-1-
CONSIGNES DE SECURITE IMPORTANTES
Ces avertissements ne s'appliquent
qu'au marché EUROPEEN.
Lorsque vous utilisez un appareil
électrique, les précautions de sécurité de
base doivent toujours être respectées, y
compris ce qui suit :
1.
enfants à partir de 8 ans et par des
personnes ayant des capacités physiques,
sensorielles ou mentales réduites ou un
manque d'expérience et de connaissances
à condition qu'elles aient été placées sous
surveillance ou qu'elles aient reçu des
instructions concernant l'utilisation de
l'appareil en toute sécurité et qu'elles
comprennent les dangers encourus. Les
enfants ne doivent pas jouer avec l'appareil.
Le nettoyage et l'entretien par l'usager ne
doivent pas être effectués par des enfants,
Cet appareil peut être utilisé par des
CET APPAREIL EST DESTINE A UN USAGE
DOMESTIQUE UNIQUEMENT!
Veuillez lire attentivement toutes les instructions
avant la première utilisation et conservez-les
pour une référence ultérieure.
À LA FIN DE VIE DE VOTRE PRODUIT, PENSEZ
À LE RAPPORTER DANS UN POINT DE
COLLECTE OU DÉPOSER LE À LA
DÉCHETERIE PROCHE DE VOTRE DOMICILE
FAITES UN GESTE ECOCITOYEN
EN TRIANT VOS EMBALLAGES CARTON

-2-
sans surveillance.
2.
Débranchez l'appareil de la prise de
courant lors de non-utilisation, avant
d'installer ou de démonter les pièces, avant
tout nettoyage.
3. Veillez à bien insérer la fiche dans la
prise de courant lorsque vous branchez
l'appareil.
4. Insérez la fiche dans la prise individuelle
ayant une mise à la terre.
5. Ne jamais utiliser l'appareil dans la pièce
laquelle où il existe des matières
combustibles ou inflammables.
6. Pour les raisons de sécurité, assurez-
vous de réparer ou remplacer les pièces
dans un agent de service agréé.
7.Le moteur doit être lubrifié en
permanence et ne nécessite aucun huile.
8. L'appareil doit être placé de façon à ce
que la prise de courant soit facilement
accessible.
9. Référez-vous à la règlementation locale
concernant l'élimination de l'appareil, car il
contient du gaz inflammable. Avant de jeter
votre appareil usé, assurez-vous de retirer
les portes pour éviter que les enfants ne
soient coincés.
10.Assurez-vous que l'appareil soit
débranché avant de le nettoyer.

-3-
11.Pour nettoyer cet appareil, utilisez un
chiffon humide ou bien un produit de nettoyage
pour les vitres. N'employez jamais de
détergent abrasif ou de dissolvant.
12. Il est recommandé d'utiliser cet appareil
sans prolongateur électrique. Assurez-vous
que la fiche du cordon d'alimentation soit
insérée directement dans la prise de courant.
13. Afin d'assurer une bonne ventilation de
l'appareil, il est recommandé d'avoir au moins
un dégagement de 10cm sur les côtés et au
fond du refroidisseur, car c'est la sortie
principale de chaleur.
14. Ne pas placer de boisson ou plat chaud
dans l'appareil.
15. Refermez la porte après utilisation afin
d'éviter les perditions de température.
16.Ne pas placer l'appareil à proximité d'une
source de chaleur ou directement à la lumière
du soleil.
17. L'appareil doit être placé sur une surface
plane et stable.
18. Ne pas poser d'objet lourd sur le
réfrigérateur et ne pas le mouiller.
19.Ne pas stocker dans cet appareil des
substances explosives telles que des aérosols
contenant des gaz propulseurs inflammables.
20.Pour éviter tout risque d'électrocution,
n'utilisez jamais cet appareil avec les mains
humides ou pieds nus sur une surface humide.
21.Cet appareil ne doit pas être utilisé à
l'extérieur et ne doit pas être exposé à la pluie.

-4-
22.
d'alimentation pour débrancher l'appareil.
Saisissez la fiche et tirez-la de la prise de
courant.
23. Gardez le câble d'alimentation éloigné
des surfaces chauffées.
24. Avant de brancher l'appareil, assurez-
vous que la tension de la prise secteur à votre
domicile correspond à celle montrée sur la
plaque signalétique de l'appareil.
25. Branchez votre réfrigérateur dans une
prise de courant indépendante et utilisez un fil
de terre pour assurer la sécurité.
26. Quand le dégivrage a été effectué, ou
quand le réfrigérateur cesse d'être utilisé,
nettoyez l'appareil pour empêcher la
propagation d'odeur.
27. Dégivrez le compartiment de congélation
au moins une fois par mois, par qu'un surplus
de givre peut affecter la réfrigération.
28.En cas d'une coupure d'électricité,
rebranchez l'appareil à l'alimentation
électrique après 5 minutes afin d'éviter
d'endommager le compresseur.
29. Il convient de surveiller les enfants pour
s'assurer qu'ils ne jouent pas avec l'appareil.
30. Les appareils ne sont pas destinés à être
mis en fonctionnement au moyen d'une
minuterie extérieure ou par un système de
commande à distance séparé.
Ne jamais retirer sur le câble

-5-
31.
pour vous protéger d'éventuels risques
électriques et doit être branché sur un socle de
prise de courant comportant un contact de
terre.
3 2 . I l e s t r e c o m m a n d é d ' e x a m i n e r
régulièrement le câble d'alimentation pour
déceler tout signe de détérioration éventuelle,
et l'appareil ne doit pas être utilisé si le câble
est endommagé.
33. Avertissement :Garder la ventilation
ouverte, à l'intérieur de l'appareil ou de la
structure, en évitant toute obstruction.
34. Avertissement : Ne pas utiliser les
dispositifs mécaniques ou d'autres moyens
pour accélérer le processus de dégivrage sauf
ceux recommandés par le fabriquant.
35. Avertissement : Ne pas utiliser les
appareils électriques à l'intérieur des
compartiments de stockage des aliments de
l'appareil, sauf ceux qui peuvent être
recommandés par le fabricant.
36. Avertissement : Ne pas endommager le
circuit électrique du réfrigérateur.
37. Avertissement :Si le câble d'alimentation
est endommagé, il doit être remplacé par le
fabricant, son service après-vente ou des
personnes de qualification similaire afin
d'éviter tout danger.
38. Cet appareil est destiné à être utilisé dans
des applications domestiques et analogues
telles que :
L'appareil est équipé d'une prise de terre

-
d e s m a g a s i n s , b u r e a u x e t a u t r e s
environnements professionnels ;
- Les fermes et l'utilisation par les clients
des hôtels, motels et autres environnements
à caractère résidentiel ;
- Les environnements de type chambres
d'hôtes ;
- La restauration et autres applications
similaires hormis la vente au détail.
39. En ce qui concernant les informations
pour remplacer les lampes d'éclairage de
l'appareil, référez-vous au paragraphe ci-
après de la notice.
40. En ce qui concernant les informations
pour l'installation, la manipulation, l'entretien
et la mise au rebut de l'appareil, référez-vous
au paragraphe ci-après de la notice.
41. Mise au rebut de l'appareil
Pour éviter toute nuisance envers
l'environnement ou la santé humaine causée
par la mise au rebut non contrôlée de déchets
électriques, recyclez l'appareil de façon
responsable pour promouvoir la réutilisation
des ressources matérielles.
La mise au rebut doit être faite de façon sûre
dans des points de collecte publique prévus à
cet effet. Les anciens réfrigérateurs peuvent
contenir des CFC qui détruisent la couche
d'ozone; contactez le centre de traitement
des déchets le plus près de chez vous pour
plus de détails sur les procédures correctes
de mise au rebut.
Les coins cuisines réservés au personnel
-6-

-7-

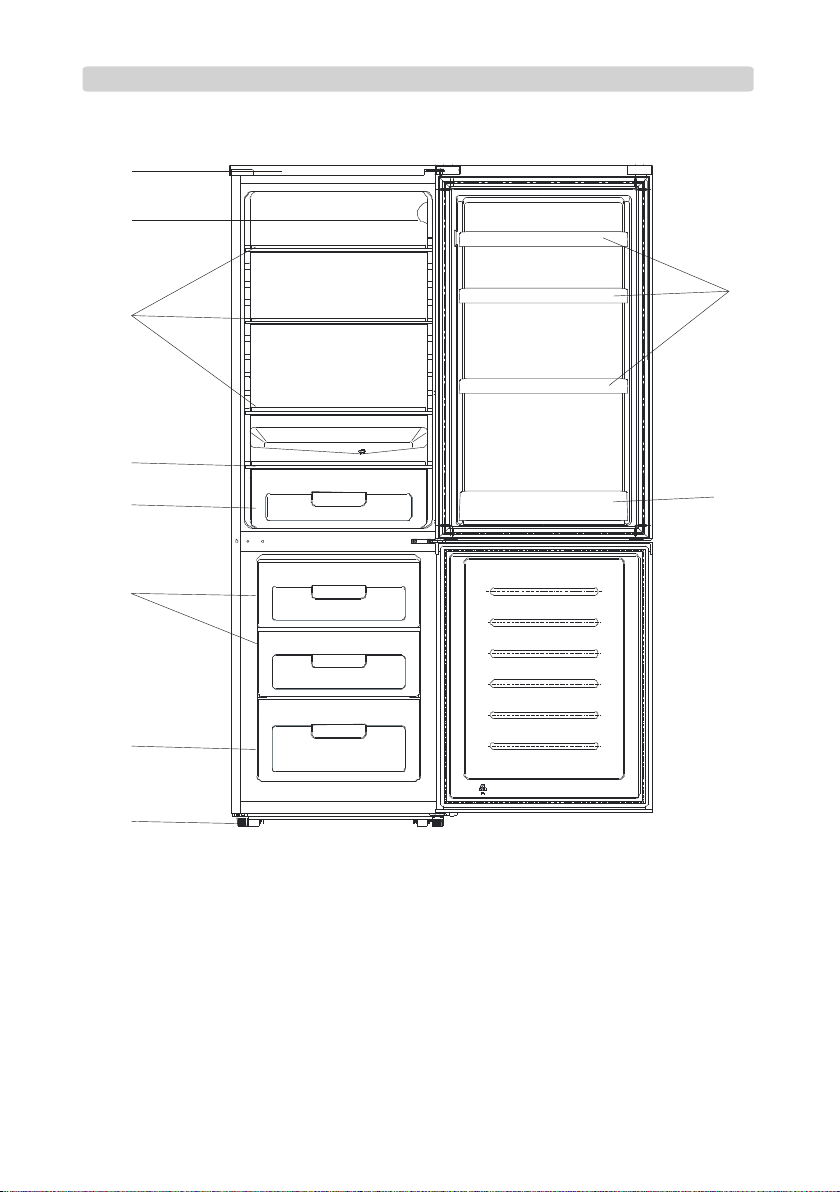

DESCRIPTION DE L’APPAREIL
1. Couvercle supérieur
2. Contrôleur de température
3. Clayettes
4. Dessus du bac à légumes
5. Bac à légumes
6. Tiroirs supérieurs
7. Tiroir inférieur
8. Pieds ajustables
9. Rangements de porte intérieurs
10.Rangement de bouteilles
1
2
3
4
5
6
7
8
9
10
11
12
9
10

-8-
TRANSPORT ET MISE EN ROUTE
Lors du transport de cet appareil, prenez-le par la base et inclinez-le
doucement jusqu'à 45° maximum. Ne pas soulever l'appareil par la poignée
de la porte. Ne pas mettre l'appareil dans une position totalement horizontale
ou à l'envers. Poussez le réfrigérateur sur les pieds à roulettes afin de le
déplacer.
IINSTALLATION
Installez le réfrigérateur sur une surface plane et stable afin d'éviter le bruit et les
vibrations éventuels de l'appareil.
N'installez pas l'appareil près d'une source de chaleur, ni en plein soleil, ni près
d'appareils électroménagers produisant de la chaleur (four, gazinière...).
Choisissez un endroit sec et bien aéré. N'installez pas l'appareil dans une
atmosphère corrosive.
Le réfrigérateur doit être placé de façon à ce que la prise de courant soit facilement
accessible.
Pour améliorer l'efficacité du système de refroidissement et économiser de
l'énergie, il est indispensable de bien aérer l'appareil pour dissiper la chaleur. Pour
cette raison,il faut faire en sorte que l'espace libre autour du réfrigérateur soit
suffisant.
Suggestion : il est conseillé de laisser un espace minimum de 100mm entre l'arrière
de l'appareil et le mur, 100mm au-dessus, 100mm entre le côté et le mur, ainsi que
de laisser l'espace devant l'appareil entièrement libre pour permettre aux portes de
s'ouvrir à 135°. Comme présenté dans les diagrammes suivants.
915
660
1150

-9-
CONTROLE DE LA TEMPERATURE
Les températures du compartiment réfrigérateur et du compartiment de
congélation sont contrôlées par le contrôleur de température installé sur la
paroi intérieure du compartiment réfrigérateur.
Tournez le bouton de réglage de la température de droite à gauche pour
régler la température à l'intérieur du réfrigérateur.
La graduation sur le bouton de réglage de la température ne correspond pas
à des degrés. La position « 0 » indique la position d'arrêt et la position « 7 »
indique la température la plus basse. Vous pouvez choisir la position en
fonction de vos besoins.
Pour un usage normal de votre réfrigérateur, placez le bouton de réglage sur
la position « 3-4 ».
Nettoyez tous les éléments du réfrigérateur avec de l'eau et une solution
détergente douce. Rincez le soigneusement et séchez le avec un chiffon
doux.
Remarque: Les parties électriques de l'appareil peuvent être nettoyées
uniquement avec un chiffon sec.
Réglez le bouton de contrôle de la température sur la position « 3 », allumez
l'appareil. Le compresseur et la lumière intérieure s'allument. Fermez la
porte. Après 30 minutes, si la température dans le réfrigérateur descend de
façon significative, cela montre que le système de réfrigération fonctionne
correctement. Lorsque le réfrigérateur fonctionne depuis un certain temps, la
température s'ajuste au réglage effectué à condition de ne pas laisser la
porte ouverte trop longtemps.
Si les étapes ci-dessus ont été effectuées avec succès, les opérations de
mise en place sont terminées, le réfrigérateur fonctionne normalement.
TEST
Comment utiliser le compartiment de congélation ?
lPlacez les aliments frais tels que le poisson, la viande dans le compartiment de
congélation afin de préserver leurs goûts et leurs nutriments.
lEmballez les aliments qui doivent être congelés dans une feuille d'aluminium ou
dans des boîtes en plastique hermétiques.
lNe mettez pas des aliments frais en contact direct avec d'autres aliments déjà
congelés.
lSi vous achetez des aliments surgelés, veuillez à les conserver dans le
compartiment de congélation le plus vite possible.
lNe recongelez jamais un produit décongelé.
STOCKAGE DES ALIMENTS

-10-
Comment utiliser le compartiment réfrigérateur ?
lPlacez les œufs et les autres bouteilles dans les emplacements réservés
à cet effet.
lLes fruits et les légumes doivent être placés dans le bac à légumes et
fruits .
lLes bocaux doivent être placés dans les cuves situées sur la porte du
réfrigérateur.
lLa viande, le poisson et les autres aliments doivent être placés dans des
boîtes hermétiques ou couverts par une feuille d'aluminium afin d'éviter
les odeurs dans le réfrigérateur et l'assèchement des aliments.
Mise en place de la nourriture
lVeillez laisser de la place dans le compartiment afin que l'air puisse
circuler entre les aliments.
lLes aliments doivent être recouverts d'un film pour éviter que les aliments
ne s'assèchent, ne s'abiment ou que les odeurs ne se mélangent.
lLes aliments chauds ne doivent pas être placés dans le réfrigérateur.
Veillez laisser les aliments refroidir à la température ambiante avant de
les placer dans le compartiment réfrigérateur. Dans le cas contraire, la
consommation électrique peut augmenter et du givre pourrait se former à
l'intérieur de l'appareil.
DEGIVRAGE
Lorsque le réfrigérateur fonctionne depuis une longue période, la surface
intérieure du compartiment de congélation peut se couvrir d'une pellicule de
givre. Cela entraîne une augmentation de la consommation électrique et
diminue l'efficacité de votre appareil. Il faut alors effectuer un dégivrage de
l'appareil.
Lors du dégivrage, videz l'appareil de tous les aliments qu'il contient. Coupez
l'alimentation électrique et laissez le givre fondre.
Essuyez l'eau avec un chiffon doux et sec.
Vous pouvez utiliser un grattoir en plastique ou laisser le givre se décoller
seul des parois mais il ne faut en aucun cas utiliser d'ustensile métallique afin
de ne pas rayer les parois intérieures de l'appareil.

-11-
L'appareil doit être nettoyé au moins une fois par mois. Avant le nettoyage,
débranchez toujours l'appareil. L'intérieur et l'extérieur de l'appareil doivent
être nettoyés avec un chiffon doux et humide. Si l'appareil est trop sale,
nettoyez-le avec un détergent neutre, rincez soigneusement et séchez avec
un chiffon doux.
Si vous devez partir en vacances ou ne pas utiliser l'appareil pendant une
longue période, veuillez procéder de la manière suivante:
lDébranchez l'appareil de sa prise électrique.
lRetirez toute les aliments dans les compartiments.
llNettoyez et séchez l'intérieur de l'appareil en suivant les instructions
indiquées ci-dessus.
lLaissez les portes ouvertes pour prévenir de toute mauvaise odeur qui
peut survenir lorsque ce type d'appareil n'est pas utilisé.
Nettoyage
Lorsque vous nettoyez l'appareil, celui-ci doit impérativement être
débranché.
Utilisez de l'eau et un détergent non abrasif.
Utilisez un chiffon doux et propre.
Pensez à nettoyer le bac de récupération de l'eau situé à l'arrière au-dessus
du couvercle en verre.
Remplacement de l'ampoule de la lumière
Si la lumière intérieure ne fonctionne pas, débranchez l'appareil et puis rebranchez-
le immédiatement. Si la lumière ne fonctionne toujours pas, vérifiez si l'ampoule de
la lumière est correctement vissée. Sinon, il est nécessaire de changer l'ampoule de
la lumière. Utilisez une nouvelle ampoule de 10W (220-240V~).
Débranchez l'appareil;
Ouvrez le couvercle de la lampe (1);
Dévissez l'ampoule défectueuse dans le sens inverse d'une montre;
Vissez bien la nouvelle ampoule dans le sens d'une montre.
l
ENTRETIEN ET MAINTENANCE
TEST

INVERSION DU SENS D'OUVERTURE DE LA PORTE
Le côté d'ouverture de la porte peut être inversé.
1.
l'arrière du couvercle supérieur, puis
retirez le couvercle supérieur,
dévissez les six écrous carrés du
montant de la porte du côté droite.
Dévissez les deux boulons à
2.
la dégager de la charnière du milieu.
Retirez la porte et déposez-la
d o u c e m e n t s u r u n e s u r f a c e
rembourrée.
Soulevez la porte vers le haut pour
3.
l'aide d'un tournevis. Soulevez la
porte vers le haut pour la dégager de
la charnière inférieure. Retirez la porte
et déposez-la doucement sur une
surface rembourrée.
Démontez la charnière du milieu à
Retirer
Soulever
vers le haut
Soulever
vers le haut
Démonter
4 .
charnière inférieure et le pied
réglablede l'autrecôté de l'appareil.
C h a n g e z l a p o s i t i o n d e l a
Changer
-12-

-13-
5.
qui se trouve dans le bas des portes
du réfrigérateur et du compartiment
de congélation. Insérez la goupille de
la charnière de remplacement qui est
fourni avec l'appareil de l'autre côté
de la porte.
Retirez la goupille de la charnière
7. Placez la porte du compartiment
réfrigérateur sur la charnière du
milieu, en vous assurant que la
goupille de la charnière est insérée
dans le trou en bas de la porte du
réfrigérateur. Remettez le couvercle
supérieur de l'avant vers l'arrière, puis
vissez les deux boulons à l'arrière du
couvercle supérieur.
6. Placez la porte du compartiment
congélateur sur la charnière inférieure,
en vous assurant que la goupille de la
charnière est insérée dans le trou en
bas de la porte du réfrigérateur.
Remettez la charnière du milieu sur
l'appareil, en vous assurant qu'elle soit
sur le côté opposé de sa position
originale.
Porte du
compartiment
réfrigérateur
Porte du
compartiment
de congélation
Retirer
Insérer
Retirer
Insérer
Insérer la
charnière
du milieu
Remettre
la porte

-14-
ZONE LA PLUS FROIDE DU REFRIGERATEUR
lVous obtiendrez une meilleure conservation de vos aliments si vous les
placez dans la zone de froid convenant le mieux à leur nature.
lLe symbole ci-dessous indique l'emplacement de la zone la plus froide de
votre réfrigérateur.
lCette zone est délimitée en haut par le compartiment basse température et
en bas par le symbole ou bien par la clayette positionnée à la même
hauteur.
lAfin de garantir les températures dans la zone la plus froide, veillez à ne
pas modifier le positionnement de cette clayette.
INSTALLATION DE L'INDICATEUR DE TEMPERATURE
Pour vous aider à bien régler votre réfrigérateur, celui-ci est équipé d'un
indicateur de température qui permettra de contrôler la température
moyenne dans la zone la plus froide.
Attention:
Cet indicateur est prévu pour fonctionner uniquement avec votre
réfrigérateur, veillez à ne pas l'utiliser dans un autre réfrigérateur (en effet, la
zone la plus froide n'est pas identique), ou pour une autre utilisation.
VERIFICATION DE LA TEMPERATURE DANS LA ZONE LA PLUS FROIDE
REMPLACEMENT DE L'AMPOULE
Une fois l'installation de l'indicateur de température réalisée, vous pourrez
vérifier régulièrement que la température de la zone la plus froide est
correcte, et, le cas échéant, ajuster le thermostat en conséquence comme
indiqué précédemment.
Pour la bonne conservation des denrées dans votre réfrigérateur et
notamment dans la zone la plus froide, veillez à ce que dans l'indicateur de
température apparaisse « OK ». Si « OK » n'apparaît pas, la température
moyenne de la zone est trop élevée. Réglez le thermostat sur une position
supérieure.
OK

-15-
A chaque modification du thermostat, attendez la stabilisation de la
température à l'intérieur de l'appareil avant de procéder si nécessaire, à un
nouveau réglage. Ne modifiez la position du thermostat que progressivement
et attendez au moins 12 heures avant de procéder à une nouvelle vérification
et à une éventuelle modification.
REMARQUES :
Après le chargement de l'appareil avec des denrées fraîches ou après
ouvertures répétées (ou ouverture prolongée) de la porte, il est normal que
l'inscription « OK » n'apparaisse pas dans l'indicateur de température.
Attendez au moins 12 heures avant de réajuster le thermostat.
DEPANNAGE
Symptôme
Cause
Solution
L’appareil
ne
f o n c t i o n n e
pas.
P a s d ' a l i m e n t a t i o n
électrique.
Assurez-vous que l'appareil est
bien branché et que la prise
murale fonctionne bien (par
exemple, en y branchant un
autre appareil).
Le fusible a sauté.
Remplacez le fusible.
L'appareil
fait
b e a u c o u p
de bruits.
L'appareil n'est pas
p a r a l l è l e a u s o l ,
l'appareil touche le mur
ou les accessoires
intérieurs du
réfrigérateur sont mal
placés.
S t a b i l i s e z l a b a s e d u
réfrigérateur en réglant la
position des pieds, éloignez
l'a pp ar ei l du mu r, p la ce z
correctement les accessoires
intérieures du réfrigérateur.
L ' a p p a r e i l
n ' a t t e i n t e
pas la
température
désirée.
La porte est ouverte
trop souvent ou a été
l a i s s é e o u v e r t e
longtemps.
Fermer la porte et ne l'ouvrez
pas trop fréquemment.
Le réfrigérateur est
trop proche du mur.
Eloignez l'appareil du mur
p o u r a s s u r e r u n e b o n n e
ventilation.
Le réfrigérateur est
trop plein.
R e t i r e z d e s a l i m e n t s d e
l'appareil.
La te m pé rat ure es t
mal réglée.
T
de température sur « 3 » ou
plus.
ournez la molette de réglage

-16-
Symptôme
Cause
Solution
L ' a p p a r e i l
dégage
de
m a u v a i s e s
odeurs.
D e s a l i m e n t s o n t
périmé à l'intérieur du
réfrigérateur.
Jetez les aliments périmés et
emballez les autres.
L'intérieur du
réfrigérateur doit être
nettoyé.
N e t t o y e z l ' i n t é r i e u r d e
l'appareil.
Si votre appareil montre d'autres symptômes que ceux décrits ci-dessus,
veuillez appeler le service après-vente du magasin revendeur.
Les symptômes suivants ne sont pas des pannes:
lLe bruit du liquide réfrigérant qui circule dans les tuyaux peut être
entendu, cela est normal.
lL'humidité sur la surface extérieure de l'appareil durant les saisons
humides n'est pas un problème, il suffit de passer un chiffon doux et sec
sur les surfaces.
lLe compresseur et le condenseur peuvent chauffer davantage durant les
périodes de forte chaleur.
lLe cadre de la porte est un peu chaud, cela signifie que le condenseur
fonctionne pour évacuer l'humidité de l'air.
SPECIFICATIONS TECHNIQUES
R férence
Tension nominale:
Courant nominal:
F nominale:
Puissance de la lampe:
Volume total:
Classe climatique:
Gaz r frig rant:
Consommation nerg tique:
Classe de protection contre choc
:
Poids net:
Mousse d’isolation:
Classe :
é
réquence
é é
é é
électrique
énergétique
AFC2700A+S
220-240V~
0.63A
50Hz
10W
251L
N/ST
R600a(53g)
244kWh/an
I
51.5kg
CYCLOPENTANE
A+

-17-
Le fabriquant et le revendeur ne peuvent pas être tenus responsable de tout
accident ou dommage causé par une utilisation impropre de l'appareil, ou si les
instructions données dans le présent manuel n'ont pas été respectées.
ENLEVEMENT DES APPAREILS MENAGERS USAGES
La directive Européenne 2012/19/EU sur les Déchets des
Equipements Electriques et Electroniques (DEEE), exige
que les appareils ménagers usagés ne soient pas jetés
dans le flux normal des déchets municipaux. Les appareils
usagés doivent être collectés séparément afin d'optimiser le
taux de récupération et le recyclage des matériaux qui les
composent et réduire l'impact sur la santé humaine et
l'environnement.Le symbole de la poubelle barrée est
apposé sur tous les produits pour rappeler les obligations de
la collecte séparée. Les consommateurs devront contacter
les autorités locales ou leur revendeur concernant la
démarche à suivre pour l'enlèvement de leur appareil.

Structure illustration
Transport and handing
Installation
Test
Temperature control
Storage of food
TABLE OF CONTENTS
Important safety instructions
-25-
-26-
-26-
-27-
-27-
-27-
-19-
Defrosting
General instructions for care and maintenance
-28-
-28-
Door reverse -29-
Coldest zone in the refrigerator
Troubleshooting
-31-
Technical specifications
-32-
-33-
