MANUEL D’UTILISATION
ART130TU
Réfrigérateur
1 porte
FR

-1-
-8-
-10-
-11-
-13-
-15-
-16-
-18-
-19-

1.Consignes de sécurité importantes
1. Cet appareil peut être utilisé par des enfants
à partir de 8 ans et par des personnes ayant
des capacités physiques, sensorielles ou
mentales réduites ou un manque d'expérience
et de connaissances à condition qu'elles aient
été placées sous surveillance ou qu'elles aient
reçu des instructions concernant l'utilisation de
l'appareil en toute sécurité et qu'elles
comprennent les dangers encourus. Les
enfants ne doivent pas jouer avec l'appareil.
Le nettoyage et l'entretien par l'usager ne
doivent pas être effectués par des enfants,
sans surveillance.
- 1 -

2. Si le câble d'alimentation est endommagé,
il doit être remplacé par le fabricant, son
service après-vente ou des personnes de
qualification similaire afin d'éviter un danger.
3. Ne pas endommager le circuit de refroidiss-
-ement. Cet avertissement n'est valable que
pour les appareils dont le circuit de
refroidissement est accessible par l'utilisateur.
4. Assurez-vous que l'appareil soit débranché
avant tout nettoyage.
5. Pour nettoyer cet appareil, utiliser un chiffon
humide ou bien un produit de nettoyage pour
les vitres. N'employez jamais de détergent ou
de dissolvant.
6. Quand le dégivrage a été effectué, ou quand
le réfrigérateur cesse d'être utilisé, nettoyer
l'appareil pour empêcher la propagation
d'odeur. Un surplus de gel peut affecter la
réfrigération.
7. Ne pas placer de boisson ou plat chaud
dans l'appareil.
8. Afin d'économiser la consommation
d'électricité, garder la circulation de l'air
autour de l'appareil et jeter les emballages
des aliments avant de les mettre dans le
réfrigérateur dès que cela est possible.
- 2 -

9. Ne pas placer l'appareil à proximité d'une
source de chaleur ou directement à lumière
du soleil.
10. Ne stockez pas de substances explosives
telles que des bombes aérosol contenant un
propulseur inflammable dans cet appareil.
11. Pour éviter tout risque d'électrocution
n'utilisez jamais cet appareil avec les mains
humides ou pieds nus sur une surface humide.
12. Vérifiez que la tension d'alimentation de votre
domicile est la même que celle indiquée sur
l'étiquette signalétique.
13. Branchez votre réfrigérateur sur une prise
électrique indépendante et utilisez un fil de
terre sécurisé.
14. En cas d'une coupure d'électricité, rebranchez
l'appareil à l'alimentation électrique après 5
minutes afin d'éviter d'endommager le
compresseur.
15. L'appareil est équipé d'une prise de terre
pour vous protéger d'éventuels risques
électriques et doit être branché sur un socle
de prise de courant comportant un contact
de terre.
- 3 -

16. Les appareils ne sont pas destinés à être
mis en fonctionnement au moyen d'une
minuterie extérieure ou par un système de
commande à distance séparé.
17. En ce qui concerne les informations pour
l'installation, la manipulation, l'entretien, le
remplacement de l'ampoule et la mise au
rebut de l'appareil, référez-vous aux
paragraphes ci-après de la notice.
18. MISE EN GARDE : Maintenir dégagées les
ouvertures de ventilation dans l'enceinte de
l'appareil ou dans la structure d'encastrement.
19. MISE EN GARDE : Ne pas utiliser de
dispositifs mécaniques ou autres moyens pour
accélérer le processus de dégivrage autres
que ceux recommandés par le fabricant.
20. MISE EN GARDE : Ne pas endommager le
circuit de réfrigération.
21. MISE EN GARDE : Ne pas utiliser d'appareils
électriques à l'intérieur du compartiment de
stockage des denrées, à moins qu'ils ne
soient du type recommandé par le fabricant.
22. Mise au rebut de l'appareil Pour éviter toute
nuisance envers l'environnement ou la santé
humaine causée par la mise au rebut non
- 4 -

contrôlée de déchets électriques, recyclez
l'appareil de façon responsable pour promouvoir
la réutilisation des ressources matérielles. La
mise au rebut doit être faite de façon sûre dans
des points de collecte publique prévus à cet
effet. Les anciens réfrigérateurs peuvent
contenir des CFC qui détruisent la couche
d'ozone ; contactez le centre de traitement des
déchets le plus près de chez vous pour plus de
détails sur les procédures correctes de mise
au rebut.
23.Cet appareil est destiné à être utilisé dans des
applications domestiques et analogues telles
que :
-les coins cuisines réservés au personnel des
magasins, bureaux et autres environnements
professionnels ;
-les fermes et l'utilisation par les clients des
hôtels, motels et autres environnements à
caractère résidentiel ;
-les environnements de type chambres d'hôtes ;
-la restauration et autres applications similaires
hormis la vente au détail.
2 .
- 5 -

AVERTISSEMENT: lors du positionnement de
l'appareil, assurez-vous que le cordon
d'alimentation n'est pas coincé ni endommagé.
AVERTISSEMENT: Ne placez pas plusieurs
prises de courant portables ou blocs
d'alimentation portables à l'arrière de l'appareil.
Les enfants âgés de 3 à 8 ans sont autorisés à
charger et décharger des appareils de
réfrigération
Si le circuit de réfrigération est endommagé :
– Eviter les flammes nues ou étincelles
d’allumage
– Bien ventiler la pièce où l’appareil est installé.
Pour éviter la contamination des aliments,
veuillez respecter les instructions suivantes:
- L'ouverture prolongée de la porte peut
entraîner une augmentation significative de la
température dans les compartiments de
l'appareil.
- Nettoyez régulièrement les surfaces pouvant
entrer en contact avec des aliments et des
systèmes de drainage accessibles.
- Nettoyer les réservoirs d’eau s’ils n’ont pas été
utilisés pendant 48 h; rincer le système
d'alimentation en eau raccordé à une source
2 .
2 .
2 .
2 .
- 6 -

29.Cet appareil de réfrigération n’est pas destiné
30. Cet appareil de réfrigération ne convient pas
pour la congélation de denrées alimentaire .
à être utilisé comme un appareil intégrable.

Déballage de votre réfrigérateur
Avertissement: Afin d’éviter toute blessure corporelle, deux personnes ou plus
sont nécessaires pour déplacer le réfrigérateur.
Retirez tous les rubans adhésifs et les étiquettes de votre réfrigérateur avant
l’utilisation (sauf la plaque signalétique).
Retirez les rubans adhésifs ou la colle restant(e) avec votre pouce.
Le résidu de rubans adhésifs ou de la colle peut être aussi enlevé en frottant
avec une petite quantité du savon liquide sur la surface adhésive. Puis essuyez cette
surface avec de l’eau tiède et séchez-la.
N’utilisez pas d’outils pointus, de l’alcool, de liquides inflammables, ou de nettoya-
nts abrasifs pour enlever le ruban adhésif ou la colle. Car ces produits peuvent endom
mager la surface de votre réfrigérateur.
Lors du déplacement, n’inclinez pas le réfrigérateur au-delà de 45 °.
Nettoyage avant toute première utilisation
Après avoir retiré tous les emballages (notamment, la mousse entre le condense-
ur extérieur et l’unité), nettoyez l’intérieur de votre réfrigérateur avant de l’utiliser.
2. Instructions d’installatio
Avant d’utiliser cet appareil, retirez la poignée de la porte du sachet en plastique-
et installez-la sur la porte. Puis retirez les deux bouchons pour couvrir les vis. Les bou-
chons et les vis peuvent aussi être utilisés lorsque le sens d’ouverture de la porte est
inversé du côté gauche.
Emplacement
Avertissement: Risque d’incendie, d’explosion, des blessures ou de mort!
Gardez les matériaux et les vapeurs inflammables, telles que l’essence, éloignés du
réfrigérateur.
Pour assurer une bonne ventilation de votre réfrigérateur; gardez un espace de 200-
mm sur tous les côtés entre les murs, un espace de 100mm entre l’arrière de votre réfrig-
érateur et le mur, et un espace de 300mm entre le dessus de l’appareil et le plafond.
- 8 -

Si vous installez votre réfrigérateur près d’un mur, laissez un espace suffisant sur le
côté d’ouverture de la porte.
N’installez jamais votre réfrigérateur près des sources de chaleur et des rayons directs
du soleil.
Branchement électrique
AVERTISSEMENT:NE RETIREZ PAS LA PRISE DE TERRE.
N’UTILISEZ PAS UN ADAPTATEUR.
N’UTILISEZ PAS UNE RALLONGE.
Avant de d’installer votre réfrigérateur à son emplacement final, assurez-vous d’avoir
un branchement électrique approprié.
Mise à la terre
Assurez-vous d’avoir une alimentation électrique de 220~240Volt /50 Hz AC
(10 ampères) et comportant une mise à la terre appropriée. Il est recommandé de prévoir
un circuit séparé destiné à cet appareil. Utilisez une prise qui ne peut pas être éteinte
à l’aide d’un interrupteur ou une chaîne de traction. N’utilisez pas de rallonge.
Remarque :
Avant d’effectuer tout type d’installation, de nettoyage, ou de remplacement de l’ampoule,
réglez le thermostat du réfrigérateur en « OFF » et déconnectez ensuite l’appareil de l’ali-
mentation électrique. Lorsque vous avez terminé ces opérations, rebranchez le réfrigérat-
eur à l’alimentation électrique et réglez à nouveau le thermostat surun réglage désiré.
-
-
NIVELLEMENT
Si le réfrigérateur n’est pas mis à niveau pendant l’installation, la porte (ou le joint) ne
peut pas se fermer correctement, causant des problèmes de refroidissement, de givre ou
d’humidité.
Pour assurer un bon fonctionnement, assurez-vous que le réfrigérateur soit mis à
niveau correctement.
REMARQUE: Si quelqu’un peut vous aider à pousser le dessus du réfrigérateur, cela
rendra la mise à niveau des pieds plus facile.
Pour mettre à niveau votre réfrigérateur, vous pouvez tourner les pieds dans le sens
des aiguilles d’une montre pour soulever le côté correspondant du réfrigérateur, ou au
contraire, dans le sens inverse des aiguilles d’une montre pour abaisser le côté.
- 9 -

- 10 -

Afin d’obtenir la meilleure performance, utilisez votre réfrigérateur en respectant les
instructions indiquées dans ce manuel.
Régulation de Température
Le bouton de sélection de la température est situé sur la paroi droite de l'intérieur
du réfrigérateur.
Pour la première fois que vous installez votre réfrigérateur, réglez le bouton du
thermostat sur “Med” ou “3”. Laisser le temps à votre réfrigérateur de refroidir
complètement avant d'ajouter des aliments. Il est préférable d'attendre 24 heures avant
d'ajouter de la nourriture. Le bouton du thermostat contrôle la température. Lorsque le
bouton de commande du thermostat est réglé sur OFF, le réfrigérateur ne fonctionne pas.
Pendant des températures ambiantes élevées, par exemple les chaudes journées
d'été. Il peut être nécessaire de régler le thermostat sur le réglage le plus froid (position
« Max » ou «6 »). Cela peut entraîner le fonctionnement continu du compresseur afin
de maintenir une température basse dans l'armoire.
Réglage « Off » : Unit Off
Réglage « Min » ou «1 » : Température moins froide
Réglage « Med » ou « 3 » : fonctionnement normal (adapté à la plupart des situations)
Réglage “Max” ou “6” : Température la plus froide
Conservation des aliments frais
Afin d’éviter les mauvaises odeurs, enveloppez les aliments dans les emballages her-
métiques avant la conservation.
Fruits – Lavez et séchez bien les fruits avant de les placer dans des
sacs en plastique ou dans le bac à fruits et légumes.
Légumes– Retirez les emballages et enlevez les sections endommagées
ou décolorées, puis lavez les légumes à l’eau froide et les égo-
utter. Mettez les légumes dans un sac ou un récipient en plas-
tique avant de les conserver dans le bac à fruits et légumes.
4. Utilisation de votre réfrigérateur
Poisson – Consommez le poisson frais le jour de l’achat.
Viande – Conservez la viande dans son emballage original à condition
qu’il soit étanche. Re-enveloppez la viande si nécessaire.
seL .muinimula ne uo euqitsalp ne elliuef enu ceva sel-zervuoC – stnemila sertuA
récipients hermétiques peuvent aussi être utilisés.
- 11 -

Chambre de réfrigération
Clayette intermédiaire
Type d'aliment
Produits laitiers, œufs
Clayette supérieure Aliments ne nécessitant pas de cuisson tels que
plats préparés, charcuterie, restes.
Porte ou balconnets du
réfrigérateur
Bac à légumes
Viande crue, volaille, poisson (pour les
conservations de court terme)
· Les fruits, herbes aromatiques et légumes
doivent être placés séparément dans ce bac.
· Ne pas mettre de bananes, oignons, pommes
de terre et ail au réfrigérateur.
Clayette inférieure
Bac à viande
· Aliments avec conservateurs naturels tels que
confitures, jus, boissons, condiments.
Ne pas y conserver d'aliments périssables.·
·
·
La Chambre de réfrigération convient pour le stockage d’un certain nombre de fruits,
de légumes, de boissons et d’autres aliments consommés à court terme,temps de stockage
suggéré 3 jours à 5 jours.
- 12 -

Débranchez l’appareil.
Enlevez toutes les substances.
Nettoyez l’intérieur et les parois extérieures avec une éponge ou un chiffon mou
imbibé(e) d’eau chaude ; vous pouvez également utiliser un mélange de 1
cuillère
à café de bicarbonate de soude dans 1,2 litre d’eau.
Rincez bien et essuyez avec un chiffon mou propre.
Si vous comptez laisser l’appareil inutilisé pendant une longue période, nous
vous conseillons de le vider entièrement, de nettoyer l’intérieur et de laisser la
porte ouverte afin de faire circuler l’air et d’éviter la formation de
mauvaises odeurs.
- 13 -

L’éclairage de cet appareil est un bloc LED qui tombe rarement en panne et ne
peut pas être changé par l’utilisateur. Toutefois, en cas de dysfonctionnement,
contactez le service après vente ou un centre de réparation pour le remplacement.
Référence: ART130TU
220-240V~
0.55A
50Hz
N/ST
R600a(23g)
I
CYCLOPENTANE
Tension nominale:
Ampère:
Fréquence nominale:
Classe climatique:
Réfrigérant:
Mousse isolante:
Protection contre choc électrique：
Classes climatiques
Information technique
-Tempéré étendu : cet appareil frigorifique est destiné à être utilisé à température ambiante
allant de 10 °C à 32 °C;
-Tempéré : et appareil frigorifique est destiné à être utilisé à l’environnement températures
allant de 16 °C à 32 °C';
-Subtropical :cet appareil frigorifique est destiné à être utilisé à l’environnement températures
allant de 16 °C à 38 °C;
-Tropical :cet appareil frigorifique est destiné à être utilisé à l’environnement températures
allant de 16 °C à 43 °C';
Remarque: Plus d'informations sur les données, veuillez scanner le code QR sur l'étiquette
énergétique.

6. Réversibilité de la porte
- 15 -

7.Dépannage
1.Retirez les deux vis (6) à l’arrière du couvercle supérieur. Puis retirez le couvercle
supérieur (7) en le soulevant à l’arrière et en le glissant doucement vers l’avant.
2.Retirez les 2 vis (1) qui tiennent la charnière supérieure (5) du réfrigérateur.
3.Retirez la charnière supérieure (5).
4.Soulevez et retirez la porte du réfrigérateur. Placez-la sur une surface rembourrée
pour éviter de l’endommager.
5.Dévissez les 2 vis (8) qui tiennent la charnière inférieure (2). Retirez la charnière
inférieure (2).
6.Dévissez le pied gauche (4) et remontez-le du côté droit.
7.Puis placez la charnière inférieure (2) du côté opposé et fixez-la avec les 2 vis (8).
8.Remontez la tige (8) sur la charnière inférieure (2).
9.Placez la porte du réfrigérateur sur la charnière inférieure.
10.Puis remontez la charnière supérieure (5) sur la porte du réfrigérateur, placez
l’ensemble du côté opposé. Assurez-vous que la porte soit bien fermée avant de fixer la
charnière supérieure (5) avec les 2 vis (1).
11.Attention : Avant de serrer les vis (1) et (8), assurez-vous que la porte soit bien
alignée sur l’appareil.
12.Installez le couvercle supérieur, vissez-le avec des vis (6).
En cas de dysfonctionnement, vous pouvez résoudre de nombreux problèmes en
suivants les instructions ci-dessous :
1. Votre réfrigérateur ne fonctionne pas…Vérifiez si:
-- Il est débranché de l’alimentation électrique.
-- Le thermostat est réglé sur la position «OFF».
2. La lumière ne fonctionne pas…Vérifiez si:
-- Le réfrigérateur est débranché de l’alimentation électrique.
-- Le fusible ou le disjoncteur s’est déclenché.
-- L’ampoule est desserrée dans sa douille.
-- L’ampoule est endommagée.
- 16 -

3. Les aliments dans le compartiment réfrigérateur sont gelés…Vérifiez si:
-- Le thermostat est réglé sur une température trop basse.
-- Les aliments qui sont conservés dans le compartiment touchent la paroi arrière du
réfrigérateur.
4. Le compartiment réfrigérateur ne refroidissent pas suffisamment…Vérifiez si:
-- Les bouches d’aération sont bloquées, ce qui affecte le flux d’air froid dans le
compartiment.
-- La porte est ouverte trop souvent ou n’est pas fermée correctement.
-- Une grande quantité d’aliments a été stockée dans le compartiment congélateur
ou réfrigérateur.
-- Le thermostat n’est pas réglé sur une température basse.
5. L’eau décongelée fuit du compartiment intérieur et s’égoutte sur le sol …Vérifiez si:
-- La bouche de drainage est bloquée.
-- Le bac de l’évaporateur est mis en place.
6. Le réfrigérateur semble faire un bruit étrange…Vérifiez si:
-- Le réfrigérateur est mis à niveau sur le sol.
-- Le réfrigérateur touche le mur.
-- Le bac d’égouttage n’est pas placé correctement.
7. L’humidité s’accumule à l’intérieur…Vérifiez si:
-- Les bouches d’aération sont bloquées dans le réfrigérateur
-- La porte est ouverte fréquemment.
-- La pièce est humide.
-- Les aliments ne sont pas emballés correctement.
-- Le thermostat n’est pas réglé sur une position correcte conformément aux
conditions ambiantes.
8. La porte ne peut pas être fermée complètement…Vérifiez si:
-- Les étagères sont mal fixées
-- Les joints sont sales.
-- Le réfrigérateur n’est pas à niveau.
Appelez le centre de service après-ventes
Si le problème persiste, contactez votre revendeur ou le centre de service
après-ventes.
- 17 -

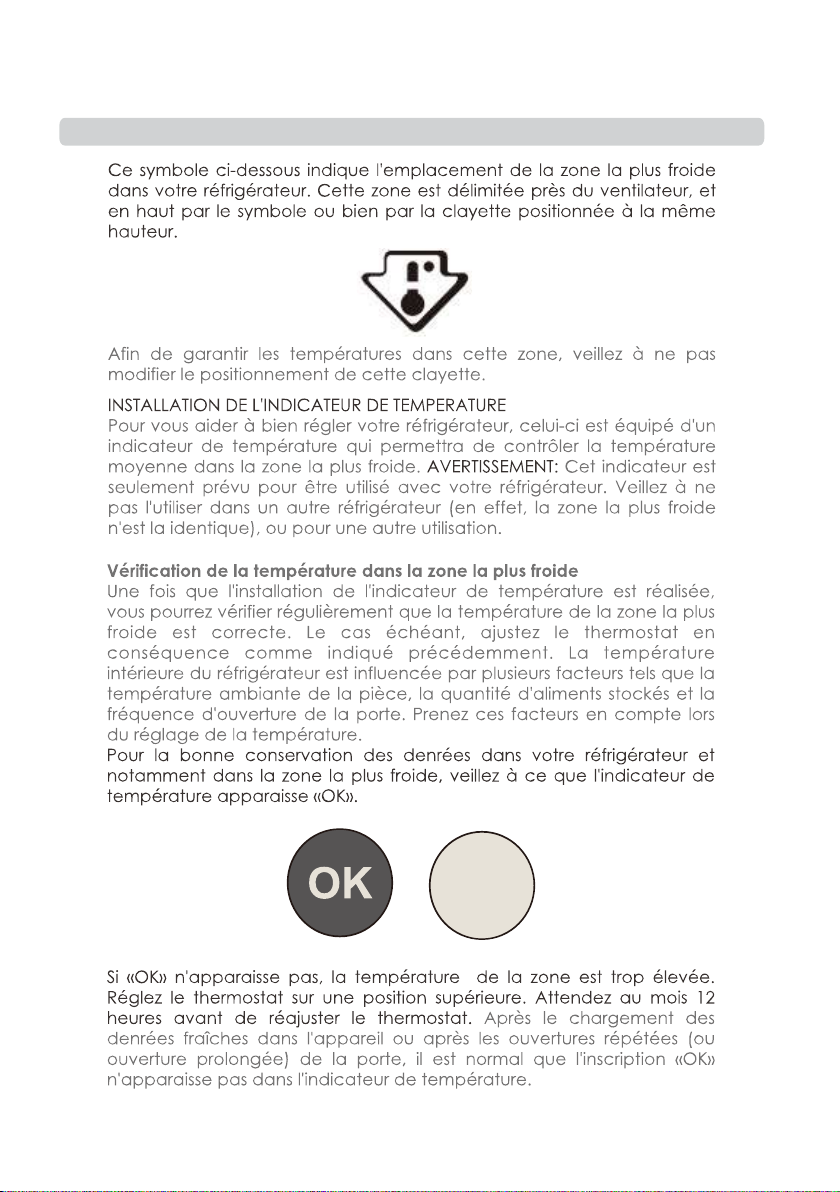

8.Zone la plus froide du réfrigérateur
- 18 -
