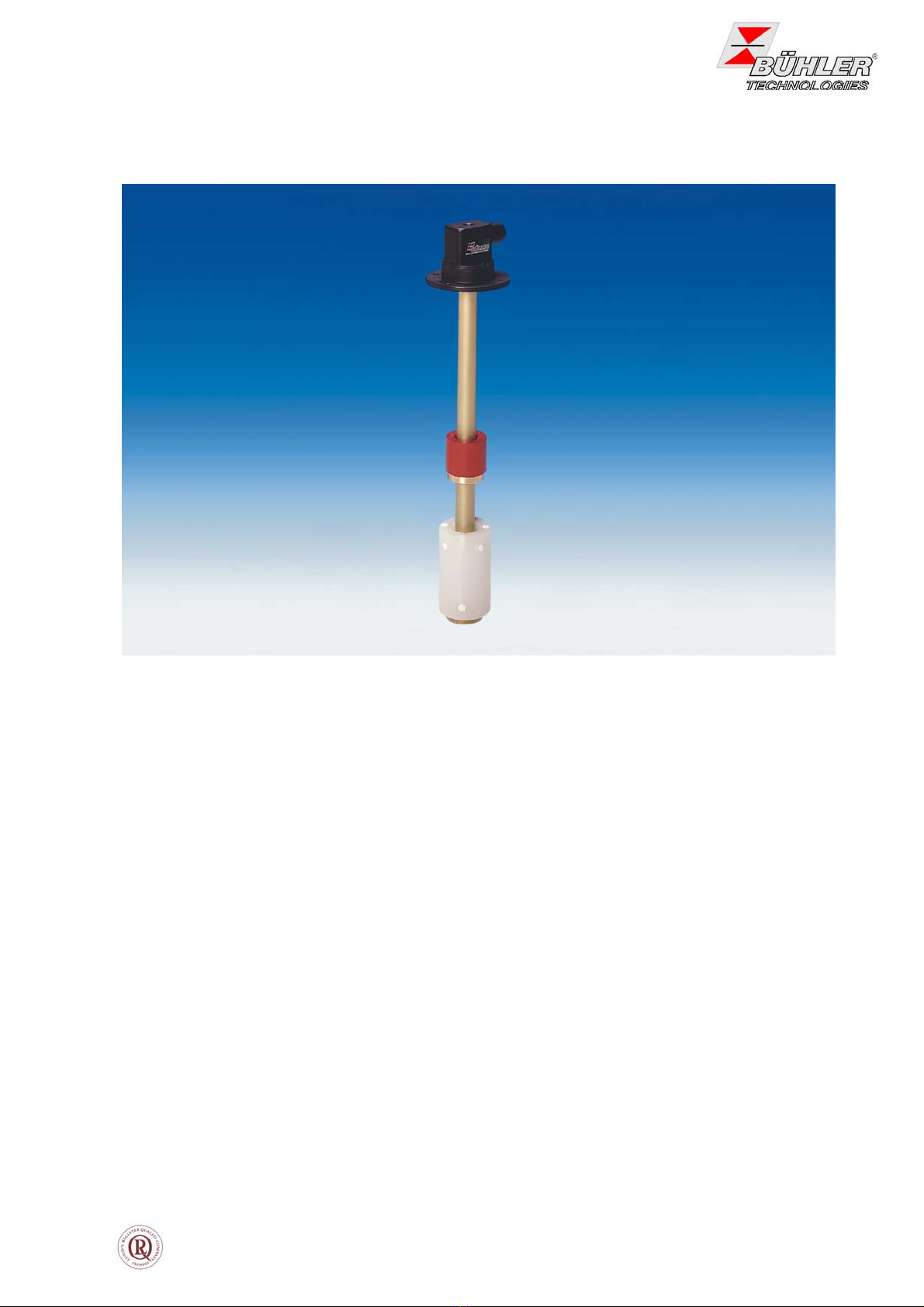

Niveauschalter für Tankeinbau / Level switch for top tank installation
Nivotemp 61-0-WW
Lesen Sie die Bedienungsanleitung vor dem Gebrauch des Gerätes gründlich durch. Beachten Sie
insbesondere die Hinweise unter Gliederungspunkt 2. Andernfalls könnten Gesundheits- oder
Sachschäden auftreten. Die Bühler Technologies GmbH haftet nicht bei eigenmächtigen
Änderungen des Gerätes oder für unsachgemäßen Gebrauch.
Read this instruction carefully prior to installation and/or use. Pay attention particularly to all
advises and safety instructions to prevent injuries. Bühler Technologies can not be held
responsible for misusing the product or unreliable function due to unauthorised modifications
BX100007, 11/2010 Art. Nr. 903 1078
Bühler Technologies GmbH, Harkortstr. 29, D-40880 Ratingen,
Tel. [phone] / 49 89-0, Fax. [phone] / 49 89-20
Internet: www.buehler-technologies.com
Email: [email protected] 1

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Niveauschalter für Tankeinbau / Level switch for top tank installation
Nivotemp 61-0-WW
2 BX100007, 11/2010 Art. Nr. 903 1078
Inhaltsverzeichnis Seite
1Einleitung.............................................................................................................................4
1.1 Einsatzbereich...................................................................................................................................4
2Wichtige Hinweise...............................................................................................................4
3Montage................................................................................................................................6
3.1 Elektrischer Anschluss......................................................................................................................7
3.2 Hinweise zur Lebensdauerverlängerung von Reedkontakten..........................................................7
3.3 Kontakte nachträglich verstellen.......................................................................................................8
4Wartung..............................................................................................................................10
5Service und Reparatur ......................................................................................................10
5.1 Entsorgung......................................................................................................................................10
6Beigefügte Dokumente .....................................................................................................10
7Anhang...............................................................................................................................18
7.1 Auswahl der Anschlussbelegung....................................................................................................18
7.2 Anschlussbelegung - Steckverbinder Typ S6 und C6 ....................................................................19
7.3 Anschlussbelegung - Steckverbinder Typ 2 x M12.........................................................................20
8Technische Daten..............................................................................................................21
8.1 Niveau und Wasseralarm Kontakte.................................................................................................21
8.2 Stecker ............................................................................................................................................21
8.3 Zubehör...........................................................................................................................................22
9Abmessungen....................................................................................................................22

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Niveauschalter für Tankeinbau / Level switch for top tank installation
Nivotemp 61-0-WW
BX100007, 11/2010 Art. Nr. 903 1078 3
Contents Page
1Introduction........................................................................................................................11
1.1 Range of use...................................................................................................................................11
2Important advices..............................................................................................................11
3Assembly............................................................................................................................13
3.1 Electrical connection.......................................................................................................................14
3.2 Some information to contact life time..............................................................................................14
3.3 Adjusting the contact position .........................................................................................................15
4Maintenance.......................................................................................................................16
5Service and Repair.............................................................................................................17
5.1 Disposal...........................................................................................................................................17
6Attached documents .........................................................................................................17
7Annex..................................................................................................................................18
7.1 Choosing a wiring diagram .............................................................................................................18
7.2 Wiring diagramm - Connector type S6 und C6...............................................................................19
7.3 Wiring diagramm - Connector type 2 x M12 ...................................................................................20
8Technical data....................................................................................................................21
8.1 Level and water alarm contacts......................................................................................................21
8.2 Connectors......................................................................................................................................21
8.3 Options............................................................................................................................................22
9Dimensions.........................................................................................................................22

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Niveauschalter für Tankeinbau / Level switch for top tank installation
Nivotemp 61-0-WW
4 BX100007, 11/2010 Art. Nr. 903 1078
1 Einleitung
Die Niveauschalter der Bauserie Nivotemp 61-0-WW werden für die Überwachung von Füllständen in
Tanks eingesetzt. Die Niveauschalter sind für den Aufbau auf einem Tank konzipiert. Der Füllstand kann
an der Skala abgelesen werden. Bis zu vier Schaltkontakte oder eine Reedkette ermöglichen zusätzlich
eine elektronische Überwachung des Füllstandes.
Unterschiedliche Ausführungen erlauben den Einsatz auch in aggressiven Medien.
1.1 Einsatzbereich
WARNUNG
Diese Geräte sind ausschließlich für industrielle Anwendungen zugelassen. Das Gerät darf
nicht in Situationen eingesetzt werden, in denen Menschenleben vom ordnungsgemäßen
Funktionieren des Gerätes abhängen (z.B. Ex-Bereich, medizinische Anwendungen).
Bei Einsatz und Installation der Geräte sind die entsprechenden Vorschriften des jeweiligen
Einsatzlandes für die Installation und den Betrieb elektrischer Anlagen zu beachten.
2 Wichtige Hinweise
Bitte überprüfen Sie vor Einbau des Gerätes, ob die genannten technischen Daten den
Anwendungsparametern entsprechen. Überprüfen Sie ebenfalls, ob alle zum Lieferumfang gehörenden
Teile vollständig vorhanden sind.
Der Einsatz der Geräte ist nur zulässig, wenn:
-das Produkt unter den in der Bedienungs- und Installationsanleitung beschriebenen Bedingungen, dem
Einsatz gemäß Typenschild und für Anwendungen, für die es vorgesehen ist, verwendet wird. Bei
eigenmächtigen Änderungen des Gerätes ist die Haftung durch die Bühler Technologies GmbH
ausgeschlossen.
-die im Datenblatt und der Anleitung angegebenen Grenzwerte eingehalten werden.
-Überwachungsvorrichtungen / Schutzvorrichtung korrekt angeschlossen sind.
-die Service- und Reparaturarbeiten, die nicht in dieser Anleitung beschrieben sind, von Bühler
Technologies GmbH durchgeführt werden.
-Originalersatzteile verwendet werden.
Diese Bedienungsanleitung ist Teil des Betriebsmittels. Der Hersteller behält sich das Recht vor, die
Leistungs-, die Spezifikations- oder die Auslegungsdaten ohne Vorankündigung zu ändern. Bewahren Sie
die Anleitung für den späteren Gebrauch auf.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Niveauschalter für Tankeinbau / Level switch for top tank installation
Nivotemp 61-0-WW
BX100007, 11/2010 Art. Nr. 903 1078 5
In dieser Anleitung werden folgende Warnzeichen und Signalwörter benutzt:
Warnung vor einer
allgemeinen Gefahr Warnung vor hohem Druck Netzstecker ziehen
Warnung vor elektrischer
Spannung Atemschutz tragen
Warnung vor dem
Einatmen giftiger Gase
Gesichtsschutz
tragen
Warnung vor ätzenden
Flüssigkeiten Handschuhe tragen
Signalwörter für Warnhinweise:
HINWEIS
Signalwort für wichtige Information zum Produkt, auf die im besonderen Maße
aufmerksam gemacht werden soll.
VORSICHT
Signalwort zur Kennzeichnung einer Gefährdung mit geringem Risiko, die zu einem
Sachschaden oder leichten bis mittelschweren Verletzungen führen kann, wenn sie nicht
vermieden wird.
WARNUNG
Signalwort zur Kennzeichnung einer Gefährdung mit mittlerem Risiko, die möglicherweise
Tod oder schwere Verletzungen zur Folge hat, wenn sie nicht vermieden wird.
GEFAHR
Signalwort zur Kennzeichnung einer Gefährdung mit hohem Risiko, die unmittelbar Tod
oder schwere Verletzung zur Folge hat, wenn sie nicht vermieden wird.
Das Gerät darf nur von Fachpersonal installiert werden, das mit den Sicherheitsanforderungen und den
Risiken vertraut ist.
Beachten Sie unbedingt die für den Einbauort relevanten Sicherheitsvorschriften und allgemein gültigen
Regeln der Technik. Beugen Sie Störungen vor und vermeiden Sie dadurch Personen- und Sachschäden.
Der für die Anlage Verantwortliche muss sicherstellen, dass:
-Sicherheitshinweise und Betriebsanleitungen verfügbar sind und eingehalten werden,
-Unfallverhütungsvorschriften der Berufsgenossenschaften beachtet werden; in Deutschland:
BGV A1: Grundsätze der Prävention und BGV A3: Elektrische Anlagen und Betriebsmittel,
-die zulässigen Daten und Einsatzbedingungen eingehalten werden,
-Schutzeinrichtungen verwendet werden und vorgeschriebene Wartungsarbeiten durchgeführt werden,
-bei der Entsorgung die gesetzlichen Regelungen beachtet werden.
Wartung, Reparatur:
-Reparaturen an den Betriebsmitteln dürfen nur von Bühler autorisiertem Personal ausgeführt werden.
-Nur Umbau-, Wartungs- oder Montagearbeiten ausführen, die in dieser Bedienungs- und
Installationsanleitung beschrieben sind.
-Nur Original-Ersatzteile verwenden.
Bei Durchführung von Wartungsarbeiten jeglicher Art müssen die relevanten Sicherheits- und
Betriebsbestimmungen beachtet werden.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Niveauschalter für Tankeinbau / Level switch for top tank installation
Nivotemp 61-0-WW
6 BX100007, 11/2010 Art. Nr. 903 1078
3 Montage
Die Montage und der Anschluss dürfen nur von entsprechend ausgebildeten Fachleuten ausgeführt
werden. Die jeweils geltenden Sicherheitsvorschriften des Einsatzortes sind einzuhalten!
GEFAHR
Giftige, ätzende Gase / Flüssigkeiten
Schützen Sie sich bei allen Arbeiten vor giftigen, ätzenden Gasen /
Flüssigkeiten. Tragen Sie die entsprechende Schutzausrüstung.
Die Niveauschalter werden komplett montiert angeliefert und können mittels der mitgelieferten Schrauben
und Dichtungen im Behälter befestigt werden. Dabei ist zu beachten, dass sich die Schwimmer frei
bewegen können und genügend Abstand zur Behälterwandung und Einbauten haben.
Dies ist besonders für den unteren Wasseralarm-Schwimmer wichtig, wenn er im Sammeltopf (Zubehör)
eingesetzt wird (siehe auch Einbauprinzip). Achten Sie hierbei das Sie bei der Montage die Schrauben
gleichmäßig anziehen damit sich der Niveauschalter nicht schräg stellt (dies hat zur Folge, dass der untere
Schwimmer sich im Topf verkantet und nicht arbeiten kann).
Nach einer evtl. Demontage der Schwimmer ist darauf zu achten, dass der Magnet im Schwimmer
oberhalb des Flüssigkeitsspiegels liegt. Dies kontrolliert man auf einfache Weise mit Hilfe eines
Eisenstückes, mit dem man die Lage des Magneten im Schwimmer feststellt.
Einbauprinzip
Öl
angeschweißter
Sammeltopf mit
Anschweißmuffe G3/4
Wasser
min. 130
Ablasshahn (nicht im
Lieferumfang des
Sammelto
p
fes enthalten
)
min. Ø65
(
Innen- Ø Behälter

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Niveauschalter für Tankeinbau / Level switch for top tank installation
Nivotemp 61-0-WW
BX100007, 11/2010 Art. Nr. 903 1078 7
3.1 Elektrischer Anschluss
GEFAHR
Elektrische Spannung
Gefahr eines elektrischen Schlages
Trennen Sie das Gerät vor Beginn der Arbeiten vom Netz. Sichern Sie das
Gerät gegen unbeabsichtigtes Wiedereinschalten.
Anschluss und Wartung dürfen nur von geschultem Fachpersonal
vorgenommen werden. Achten Sie auf die korrekte Spannungsversorgung!
Die Anschlussbelegung und die elektrischen Daten entnehmen Sie den Auswahltabellen im Anhang. Dabei
gehen Sie wie folgt vor: Wählen Sie (entsprechend Ihrer Bestellung) den Steckertyp, die Kontaktart und die
Anzahl der Kontakte aus.
Die elektrischen Daten entnehmen Sie dem dazugehörigen Datenblatt ihres Nivotemp 61-0-WW.
3.2 Hinweise zur Lebensdauerverlängerung von Reedkontakten
Reedkontakte sind konstruktionsbedingt sehr langlebige und zuverlässige Bauteile. Trotzdem sollte
folgendes beachtet werden:
Kontaktabsicherung
Zu hohe Induktivlasten, die beim Öffnen eines
Reed-Schalters eine hohe Rückspannung
erzeugen, können mittels folgender Schaltung
vermieden werden.
-DC-Spannung: Schutzdiode parallel zur Last,
siehe Skizze A
-AC-Spannung: RC-Glied parallel zur Last, siehe
Skizze B und die folgende Tabelle.
Kontakt
+
_
Last
Schutzdiode
(z.B. 1N4007)
A
R
Kontakt
~
Last
RC-Glied
C
~
B
F000161D
VA 10 25 50 75 100
Spannung am offenen
Kontakt R/Ohm C/µF R/Ohm C/µF R/Ohm C/µF R/Ohm C/µF R/Ohm C/µF
24 AC 22 0,022 1 0,1 1 0,47 1 1,0 1 1,0
48 AC 120 0,0047 22 0,022 1 0,1 1 0,47 1 0,47
115 AC 470 0,001 120 0,0047 22 0,022 22 0,047 22 0,1
230 AC 470 0,001 470 0,001 120 0,0047 120 0,022 120 0,022
Beachten Sie die Anschlussbelegungspläne innerhalb dieser Anleitung und die Angaben in den
Datenblättern.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Niveauschalter für Tankeinbau / Level switch for top tank installation
Nivotemp 61-0-WW
8 BX100007, 11/2010 Art. Nr. 903 1078
3.3 Kontakte nachträglich verstellen
HINWEIS
!
In einigen Niveauschaltern befinden sich je nach Typ auch elektronische Baugruppen auf
der Lochleiste. Diese sind so platziert, dass sich keine Einschränkung für den
Einstellbereich der Kontakte ergibt. Bitte sorgen Sie durch geeignete Maßnahmen dafür,
dass beim Ein- und Ausbau der Kontakte die Elektronikbaugruppen nicht beschädigt
werden.
GEFAHR
Elektrische Spannung
Gefahr eines elektrischen Schlages
Trennen Sie das Gerät vor Beginn der Arbeiten vom Netz. Sichern Sie das
Gerät gegen unbeabsichtigtes Wiedereinschalten.
Anschluss und Wartung dürfen nur von geschultem Fachpersonal
vorgenommen werden. Achten Sie auf die korrekte Spannungsversorgung!
WARNUNG
Unter hohem Druck austretende umwelt- und / oder
gesundheitsgefährdende Flüssigkeiten oder Gase
Schalten Sie vor Beginn der Installation die Anlage / den Anlagenteil drucklos.
Entleeren Sie die Anlage / den Anlagenteil unter Beachtung der
Umweltschutzvorschriften. Tragen Sie die entsprechende Schutzkleidung.
Die vom Schwimmer betätigten Kontakte sind auf einer Lochleiste innerhalb des Schutzrohres aufgesteckt.
Sie sind ab Werk nach den Bestelldaten positioniert und können nachträglich höher oder tiefer verstellt
werden (Mindestabstände beachten!).
HINWEIS
!
Der Wasseralarmkontakt ist auf ein festes Maß fixiert und kann nicht verstellt werden!
Gehen Sie wie folgt vor:
¾Spannungszuführung unterbrechen!
¾Steckverbindungen und Anschlüsse lösen!
¾Steckersockel abschrauben!
¾Lochleiste mit den Kontakten vorsichtig nach oben herausziehen.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Niveauschalter für Tankeinbau / Level switch for top tank installation
Nivotemp 61-0-WW
BX100007, 11/2010 Art. Nr. 903 1078 9
HINWEIS
!
Die Erdleitung ist als Schlaufe geführt und von innen am Schutzrohr in Einschubrichtung
angelötet. Um ein Abreißen der Erdverbindung zu vermeiden, sollte sie nicht vollständig
herausgezogen werden.
Zur Kontrolle empfehlen wir, die ursprüngliche Kontaktposition zu markieren. Danach können die Kontakte
an den gewünschten Positionen auf der Lochleiste eingerastet werden. Die Kontakte sind gemäß
Bestellung als Schließer (NO), Öffner (NC) oder Wechsler montiert. Da es sich um bistabile Kontakte
handelt, ist eine Änderung der Kontaktfunktion beim Schließer- bzw. Öffner Kontakt nachträglich möglich.
Diese Änderung wird durch Drehen der Kontakte um 180° erreicht.
Auf dem Gehäuse befinden sich die Kontaktsymbole für Schließer und Öffner. Unter dem jeweiligen
Symbol ist noch ein Pfeil dargestellt. Der Pfeil, der im eingebauten Zustand nach oben zeigt, weist auf die
gültige Kontaktfunktion hin (siehe Skizze).
Funktion Schließer bei
steigendem Niveau Funktion Öffner bei steigendem Niveau
d. h. d. h.
Funktion Öffner bei fallendem
Niveau
F000160
Funktion Schließer bei fallendem
Niveau
Die Kontaktlogik geht davon aus, dass der Niveauschalter in einen leeren Tank installiert wird d. h. er ist
erst nach dem Befüllen in der Betriebsposition.
Der Thermoschalter oder -fühler befindet sich am unteren Ende der Lochleiste. Dieser ist auf einer
Befestigungslasche aufgeschrumpft und mit einem Kunststoffstift gesichert.
Nach der Positionierung der Kontakte wird die Lochleiste wieder in das Schutzrohr geschoben. Die zur
Verstellung der Kontakte erforderlichen zusätzlichen Kabellängen legen Sie bitte als Schlaufe an und
führen diese gleichzeitig mit der Lochleiste ein.
Wurde die Schlaufe der Erdleitung aus dem Schutzrohr herausgezogen, so wird zunächst diese Leitung
wieder eingelegt und dann die Lochleiste eingeschoben.
Den Steckersockel aufschrauben.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Niveauschalter für Tankeinbau / Level switch for top tank installation
Nivotemp 61-0-WW
10 BX100007, 11/2010 Art. Nr. 903 1078
4 Wartung
Wenn das Gerät nach der vorstehenden Anleitung eingebaut und angeschlossen wurde, ist eine
regelmäßige Wartung nicht erforderlich.
5 Service und Reparatur
Sollte ein Fehler beim Betrieb auftreten, muss das Gerät durch den Hersteller überprüft werden.
Sollten Sie Fragen haben, wenden Sie sich bitte an unseren Service
Tel.: [phone] oder Ihre zuständige Vertretung.
Halten Sie dazu bitte die Daten vom Typenschild bereit.
Bitte senden Sie das Gerät zu diesem Zweck in geeigneter Verpackung an:
Bühler Technologies GmbH
- Reparatur/Service -
Harkortstraße 29
40880 Ratingen
Deutschland
5.1 Entsorgung
Bei der Entsorgung sind die gesetzlichen Vorschriften, insbesondere für die Entsorgung von elektronischen
Bauteilen, zu beachten.
6 Beigefügte Dokumente
Konformitätserklärung KX100023

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Niveauschalter für Tankeinbau / Level switch for top tank installation
Nivotemp 61-0-WW
BX100007, 11/2010 Art. Nr. 903 1078 11
1 Introduction
Level switches of series Nivotemp 61-0-WW are intended for monitoring the filling level of tanks. The leves
switches are designed for tank top installation. The filling level can be read off a scale. In addition, up to
four switching contacts or a reed chain allow electronic level montoring.
1.1 Range of use
WARNING
This device is designed for industrial applications only. The device must not be used if
human life depends on its correct functioning (e.g. ex-areas, medical applications etc.).
Installation and use of the device have to comply with the corresponding regulations for the
operation of electrical installations of the country where the device is to be used.
2 Important advices
Operation of the device is only valid if
-the product is used under the conditions described in the installation- and operation instruction, the
intended application according to the type plate and the intended use. In case of unauthorized
modifications done by the user Bühler Technologies GmbH can not be held responsible for any
damage.
-the performance limits given in the datasheets and in the installation- and operation instruction are
obeyed,
-monitoring devices and safety devices are installed properly,
-service and repair is carried out by Bühler Technologies GmbH, unless described in this manual,
-only original spare parts are used.
This manual is part of the equipment. The manufacturer keeps the right to modify specifications without
advanced notice. Keep this manual for later use.
The following warning signs and signal words are used in this manual:
Warning against
hazardous situation Warning against high pressure
disconnect from
mains
Warning against
electrical voltage wear respirator
Warning against
respiration of toxic gases
wear face
protection
Warning against acid
and corrosive
substances wear gloves

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Niveauschalter für Tankeinbau / Level switch for top tank installation
Nivotemp 61-0-WW
12 BX100007, 11/2010 Art. Nr. 903 1078
Signal words for warnings:
NOTE
Signal word for important information to the product.
CAUTION
Signal word for a hazardous situation with low risk, resulting in damaged to the device or
the property or minor or medium injuries if not avoided.
WARNING
Signal word for a hazardous situation with medium risk, possibly resulting in severe
injuries or death if not avoided.
DANGER
Signal word for an imminent danger with high risk, resulting in severe injuries or death if
not avoided.
Installation of the device shall be performed by trained staff only, familiar with the safety requirements and
risks.
Adhere to all relevant safety regulations and technical indications for the specific installation place. Prevent
failures and protect persons against injuries and the device against damage.
The person responsible for the system must secure that:
-safety and operation instructions are accessible and followed,
-local accident prevention regulations and standards are obeyed,
-performance data and installation specifications are regarded,
-safety devices are installed and recommended maintenance is performed,
-national regulations for disposal of electrical equipment are obeyed.
Maintenance and repair
-Repairs on the device must be carried out by Bühler authorized persons only.
-Only perform modifications, maintenance or mounting described in this manual.
-Only use original spare parts.
During maintenance regard all safety regulations and internal operation instructions.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Niveauschalter für Tankeinbau / Level switch for top tank installation
Nivotemp 61-0-WW
BX100007, 11/2010 Art. Nr. 903 1078 13
3 Assembly
The device must be installed by authorized trained staff only, familiar with the safety requirements and
risks.
Check all relevant safety regulations and technical indications for the specific installation place.
DANGER
Toxic and corrosive gases / fluids
Protect yourself during maintenance against toxic / corrosive gases. Use
gloves, respirator and face protector under certain circumstances.
The level switches are delivered fully assembled and can be mounted to the tank top with the included
screws and gaskets. Make sure that the float can move freely and has no contact with obstacles.
This is important especial for the water alarm float when it is mounted in the collecting basin (optional).
Take care that the screws are fixed with same tightening torque (see also installation principle).
If the unit is disassembled for whatever reason take care that the magnet in the float is above the liquid
level. Check this with a piece of ferrous metal.
Installation principle
oil
welded collecting basin
with connection G3/4
water
min. 130
(
5.12
)
drain cock (not supplied
with collecting basin)
min. Ø65 (2.56“)
(inside diameter of collecting basin

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Niveauschalter für Tankeinbau / Level switch for top tank installation
Nivotemp 61-0-WW
14 BX100007, 11/2010 Art. Nr. 903 1078
3.1 Electrical connection
DANGER
Electrical voltage
Electrocution hazard.
Before opening the cover or working on electrical components, disconnect the
device from power supply. Make sure that the equipment cannot be
reconnected to mains unintentionally.
Installation and maintenance must be carried out by trained staff only. Regard
correct mains supply.
Please refer to the tables listed in the annex for pin assignment and electrical data.
Approach: According to your order, select the type of connector, type of contact and no. of contacts.
Read the electrical data on the data sheet from your Nivotemp 61-0-WW.
3.2 Some information to contact life time
Reed contacts have due to their design a very high life expectancy. However it is worthwhile to note the
following information.
Contact protection
Inductive loads to reduce the high reverse voltage
produced when a reed switch opens, the following
contact protection can be applied.
-DC voltage: a diode parallel to the load, see
figure A
-AC voltage an RC-network parallel to the load,
see figure B and table
contact
+
_
load
diode
(such as 1N4007)
A
R
contact
~
load
RC-network
C
~
B
F000161E
VA 10 25 50 75 100
Open contact voltage V R/Ohm C/µF R/Ohm C/µF R/Ohm C/µF R/Ohm C/µF R/Ohm C/µF
24 AC 22 0,022 1 0,1 1 0,47 1 1,0 1 1,0
48 AC 120 0,0047 22 0,022 1 0,1 1 0,47 1 0,47
115 AC 470 0,001 120 0,0047 22 0,022 22 0,047 22 0,1
230 AC 470 0,001 470 0,001 120 0,0047 120 0,022 120 0,022
Regard the pin assignment given in this manual and the technical data given in the data sheets.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Niveauschalter für Tankeinbau / Level switch for top tank installation
Nivotemp 61-0-WW
BX100007, 11/2010 Art. Nr. 903 1078 15
3.3 Adjusting the contact position
NOTE
!
Depending on the model, the level switch contain electronic components at the punched strip.
The position of these components does not reduce the adjusting range for the contacts.
Please take suitable measures not to damage the electronic components during assembling
and disassembling the contacts.
DANGER
Electrical voltage
Electrocution hazard
Before opening the cover or working on electrical components, disconnect the
device from power supply. Make sure that the equipment cannot be reconnected
to mains unintentionally.
Installation and maintenance must be carried out by trained staff only. Regard
correct mains supply.
WARNING
Gases and/or fluids harmful to environment and/or health can escape with
high pressure
Relieve system pressure before installation or maintenance.
Drain the system / part of the system regarding National regulations for
environmental protection.
The contacts which are actuated by the float are mounted on a punched strip inside the stem. They are
positioned as ordered but can be adjusted later, please note the minimum distance between contacts and
to end position. For adjustment proceed as following:
NOTE
!
The water alarm contact ist fixed and cannot be adjusted.
For adjustment proceed as following:
¾Interrupt voltage supply!
¾Loosen the connector.
¾Unscrew connector socket.
¾Carefully pull out the punched strip.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Niveauschalter für Tankeinbau / Level switch for top tank installation
Nivotemp 61-0-WW
16 BX100007, 11/2010 Art. Nr. 903 1078
NOTE
!
The earth wire runs as a loop and is soldered in slide-in direction to the stem. In order to
avoid tearing off the earth connection the cable should not be completely pulled out.
For control purpose we recommend to mark the original contact position. Now, the contact(s) can be
locked at the desired position. Do not turn the contact cartridge. Turning will change the contact function.
Turn only if you want to change the function (180°).
On the case, contact symbols are clearly marked. The arrow showing upwards in assembled condition
represents the current contact function (see figure).
Contact will be closed upon
rising level (NO) Contact will be open upon rising level (NC)
Contact will be open upon falling
level (NC)
F000160
Contact will be closed upon
falling level (NO)
The temperature switch or sensor is at the lower end of the punched strip. They are fixed to a support bar
and then clamped to the punched strip.
After positioning the contacts the punched strip is pushed back into the protection tube, while
simultaneously relocating the wires.
If the loop of the earth wire had been removed from the protection tube this wire has to be relocated first,
and after that the punched strip is to be inserted.
Depending on the plug type screw on the plug socket and connect the cable.
4 Maintenance
If the devices are installed and connected in accordance to the these instructions there is no need for
regular maintenance.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Niveauschalter für Tankeinbau / Level switch for top tank installation
Nivotemp 61-0-WW
BX100007, 11/2010 Art. Nr. 903 1078 17
5 Service and Repair
If an error occurs during operation, the device must be checked by the manufacturer. If you need help or
more information
call [phone] or your local agent.
Please hold the data of the type plate ready.
Please ship the device with suitable packing to
Bühler Technologies GmbH
- Service -
Harkortstraße 29
40880 Ratingen
Germany
5.1 Disposal
Regard the local regulations for disposal of electric and electronic equipment.
6 Attached documents
Konformitätserklärung KX100023

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Niveauschalter für Tankeinbau / Level switch for top tank installation
Nivotemp 61-0-WW
18 BX100007, 11/2010 Art. Nr. 903 1078
7 Anhang 7 Annex
7.1 Auswahl der
Anschlussbelegung 7.1 Choosing a wiring diagram
Die Kontakte sind bezüglich der Längenangaben von oben nach unten zu lesen (siehe Beispiel 1).
The contacts are read top down concerning position (see example 1).
Beipiel 1 / example 1
L1 = Niveaukontakt Nr. 1
L2 = Niveaucontakt Nr. 2
usw.
WW = Wasseralamkontakt
2
3
4
5
6
1
PE
F000219X
L1
L2
L3
L4
WW
L1 = level contact no. 1
L2 = level contact no. 2
etc.
WW = water alarm contact

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Niveauschalter für Tankeinbau / Level switch for top tank installation
Nivotemp 61-0-WW
BX100007, 11/2010 Art. Nr. 903 1078 19
7.2 Anschlussbelegung -
Steckverbinder Typ S6 und
C6
7.2 Wiring diagramm -
Connector type S6 und C6
2 1
3
4
5
6
PE
21
K10
3
4
5
6
K6
PE
2
K10
3
K10
4
5
6
K6
PE
21
K10
3
4
5
6
K6
PE
PE
12
3
W11
4
5
W11
6
K6
PE
12
3
W11
4
5
6
K6
21
K10
3
4
PE
5
6
W7
21
K10
3
4
PE
K10
5
6
W7
21
K10
3
4
PE
5
6
W7
PE
12
3
W11
5
6
W7
4
1xK10 / 1xK6 2xK10 / 1xK6
3xK10 / 1xK6
4xK10 / 1xK6
1xW11 / 1xK6 2xW11 / 1xK6
1xK10 / 1xW7 2xK10 / 1xW7 3xK10 / 1xW7
1xW11 / 1xW7
L1 L1 L1 L1
L2 L2
L3
L2
L3
L4
WWWW
WW
WW
L1
WW WW
L1
L2
L1
L2
L3
WW
L1
L2
WW
L1
WW
WW
L1
K10
K10
K10
K10
K10
K10
K10
K6
1
K10
Erläuterungen
K10 Kontakte (NC/NO*) und W11 (Wechsler) sind die Niveaukontakte
K6 (NC/NO*) und W7 (Wechsler) sind die Wasseralarmkontakte
*NC=Öffner, NO=Schließer
Elucidations
K10 contact (NC/NO*) and W11 (change over) are level contacts
K6 contacts and W7 (change over) are water alarm contacts.
NC=normally closed, NO=normally open
F000216X
max. 4x Niveaukontakt mit 1x Wasseralarmkontakt K10 K6
max. 4x level contact with 1x water alarm contact K10 K6
max. 2x Niveaukontakt mit 1x Wasseralarmkontakt W11 K6
max. 2x level contact with 1x water alarm contact W11 K6
max. 3x Niveaukontakt mit 1x Wasseralarmkontakt K10 W7
max. 3x level contact with 1x water alarm contact K10 W7
max. 1x Niveaukontakt mit 1x Wasseralarmkontakt W11 W7
max. 1x level contact with 1x water alarm contact W11 W7
Stecker
connector
S6
oder
or
C6

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Niveauschalter für Tankeinbau / Level switch for top tank installation
Nivotemp 61-0-WW
20 BX100007, 11/2010 Art. Nr. 903 1078
7.3 Anschlussbelegung -
Steckverbinder Typ 2 x M12 7.3 Wiring diagramm - Connector type 2 x M12
41
2
4
2
1xK10 / 1xK6
2xK10 / 1xK6
1xW11 / 1xK6
1xK10 / 1xW7
2xK10 / 1xW7
1xW11 / 1xW7
L1
1
3
3
WW
41
2
4
2
L1
1
3
3
WW
L2
4
2
1
3
3
WW
14
2
L1
41
2
L1
3
3
14
2
WW
41
2
L1
3
3
14
2
WW
L2
3
14
2
WW
3
14
2
L1
K10
K6
K10
K10
K6
K6
W11
Stecker A
Connector A
Stecker B
Connector B
Stecker A
Connector A
Stecker B
Connector B
Stecker A
Connector A
Stecker B
Connector B
W7
K10
K10
W7
K10
Stecker B
Connector B Stecker B
Connector B
Stecker A
Connector A Stecker A
Connector A
Stecker A
Connector A
Stecker B
Connector B
W7
W11
Erläuterungen
K10 Kontakte (NC/NO*) und W11 (Wechsler)
sind die Niveaukontakte K6 (NC/NO*) und W7
(Wechsler) sind die Wasseralarmkontakte
*NC=Öffner, NO=Schließer
Elucidations
K10 contact (NC/NO*) and W11 (change over)
are level contacts K6 contacts and W7 (change over)
are water alarm contacts.
NC=normally closed, NO=normally open
F000217X
max. 2x Niveaukontakt mit 1x Wasseralarmkontakt K10 K6
max. 2x level contact with 1x water alarm contact K10 K6
max. 1x Niveaukontakt mit 1x Wasseralarmkontakt W11 K6
max. 1x level contact with 1x water alarm contact W11 K6
max. 2x Niveaukontakt mit 1x Wasseralarmkontakt K10 W7
max. 2x level contact with 1x water alarm contact K10 W7
max. 2x Niveaukontakt mit 1x Wasseralarmkontakt W11 W7
max. 2x level contact with 1x water alarm contact W11 W7
Stecker
connector
2xM12
AB
