Bühler technologies Nivotemp NT M-XP Series Owner's manual

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Nivotemp NT M-XP
BX100023, 02/2011 Art. Nr. 90 32 040
Bühler Technologies GmbH, Harkortstr. 29, D-40880 Ratingen,
Tel. [phone] / 49 89-0, Fax. [phone] / 49 89-20
Internet: www.buehler-technologies.com
Email: [e-mail] 1
Lesen Sie die Bedienungsanleitung vor dem Gebrauch des Gerätes gründlich durch. Beachten Sie
insbesondere die Hinweise unter Gliederungspunkt 2. Andernfalls könnten Gesundheits- oder
Sachschäden auftreten. Die Bühler Technologies GmbH haftet nicht bei eigenmächtigen
Änderungen des Gerätes oder für unsachgemäßen Gebrauch.
Read this instruction carefully prior to installation and/or use. Pay attention particularly to all
advice and safety instructions to prevent injuries. Bühler Technologies GmbH can not be held
responsible for misusing the product or unreliable function due to unauthorised modifications.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Nivotemp NT M-XP
2 BX100023, 02/2011 Art. Nr. 90 32 040
Inhaltsverzeichnis Seite
1Einleitung.............................................................................................................................4
1.1 Einsatzbereich...................................................................................................................................4
2Wichtige Hinweise...............................................................................................................5
3Aufbauen und Anschließen................................................................................................6
4Betrieb..................................................................................................................................7
4.1 Einschalten........................................................................................................................................7
4.2 LED-Statusanzeigen .........................................................................................................................7
4.3 Allgemeine Tastenfunktionen............................................................................................................8
4.4 Aktive Tastensperre ..........................................................................................................................9
4.5 Menü-Übersicht.................................................................................................................................9
4.6 Ändern der Basiseinstellungen .......................................................................................................10
4.7 Schaltausgänge...............................................................................................................................15
4.8 Analogausgänge .............................................................................................................................21
4.9 Diagnosemöglichkeiten ...................................................................................................................22
5Instandhaltung...................................................................................................................26
6Instandsetzung..................................................................................................................26
6.1 Service und Reparatur ....................................................................................................................26
6.2 Fehlerbehebung ..............................................................................................................................26
7Entsorgung ........................................................................................................................27
8Beigefügte Dokumente .....................................................................................................27
9Anhang...............................................................................................................................51
9.1 Technische Daten ...........................................................................................................................51
9.2 Abmessungen .................................................................................................................................52
9.3 Steckerbelegung .............................................................................................................................53
9.4 Aktuelle Einstellungen.....................................................................................................................54
10 Anhang: Übersicht Menüabfolge .....................................................................................56

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Nivotemp NT M-XP
BX100023, 02/2011 Art. Nr. 90 32 040 3
Contents Page
1Introduction........................................................................................................................28
1.1 Range of Use ..................................................................................................................................28
2Important advice................................................................................................................28
3Installation and Connecting..............................................................................................30
4Operation............................................................................................................................31
4.1 Switching on....................................................................................................................................31
4.2 LED-Status Display .........................................................................................................................31
4.3 Key Functions .................................................................................................................................32
4.4 Key Lock active ...............................................................................................................................33
4.5 Menu overview ................................................................................................................................33
4.6 Changing General Settings.............................................................................................................34
4.7 Switching Outputs ...........................................................................................................................39
4.8 Analog Outputs ...............................................................................................................................45
4.9 Diagnostic Tools..............................................................................................................................46
5Maintenance.......................................................................................................................49
6Overhauling........................................................................................................................50
6.1 Service and Repair..........................................................................................................................50
6.2 Troubleshooting ..............................................................................................................................50
7Disposal..............................................................................................................................50
8Attached Documents.........................................................................................................50
9Appendix.............................................................................................................................51
9.1 Technical Data ................................................................................................................................51
9.2 Dimensions .....................................................................................................................................52
9.3 Pin Assignment ...............................................................................................................................53
9.4 Actual settings.................................................................................................................................54
10 Appendix: Overview Menu Structure...............................................................................58

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Nivotemp NT M-XP
4 BX100023, 02/2011 Art. Nr. 90 32 040
1 Einleitung
Die Niveauschalter der Serie Nivotemp NT M-XP dienen zur Überwachung der Füllstandes und der
Temperatur in Tanks in Fluidsystemen. Je nach Typ sind die Niveauschalter mit unterschiedlichen
Schaltausgängen ausgestattet.
Für diese Typen stehen die folgenden Optionen zur Verfügung:
•OV Ovalflansch
•G1 Adapter auf G1“ Flansch
Die Konfiguration Ihres Gerätes entnehmen Sie bitte dem Typenschild. Hier finden Sie neben der Auftrags-
nummer auch den Typenschlüssel und die Typenbezeichnung.
NT M-XP
Länge(max.800mm)
200
280
370
500
650
800
Steckverbindung
M12-4-pol.
2M12-4-pol.
M12-8-pol.
(nur für Variante 2S)
(nur für Variante 4S-KN-KT)
Ausführung
MS
Messing
Baureihe NT M-XP
Nivotemp
Mit
Anzeige und Steuereinheit
Ausgangskarte
-2S
-4S
-2S-KN-KT
-4S-KN-KT
2 x
4 x
2 x
4 x
PNP Transistorausgang
PNP Transistorausgang
PNP Transistorausgang
1 x Analogausgang Niveau
1 x Analogausgang Temperatur
PNP Transistorausgang
1 x Analogausgang Niveau
1 x Analogausgang Temperatur
Option
OV
G1
= Ovalflansch
=Adapter auf G1”
1.1 Einsatzbereich
WARNUNG
Alle Gerätetypen sind ausschließlich für industrielle Anwendungen vorgesehen. Es handelt
sich nicht um Sicherheitsbauteile. Die Geräte dürfen nicht eingesetzt werden, wenn bei
ihrem Ausfall oder bei Fehlfunktion die Sicherheit und Gesundheit von Personen
beeinträchtigt wird.
Der Einsatz in explosionsgefährdeten Bereichen ist nicht gestattet.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Nivotemp NT M-XP
BX100023, 02/2011 Art. Nr. 90 32 040 5
2 Wichtige Hinweise
Bitte überprüfen Sie vor Einbau des Gerätes, ob die genannten technischen Daten den Anwendungs-
parametern entsprechen. Überprüfen Sie ebenfalls, ob alle zum Lieferumfang gehörenden Teile vollständig
vorhanden sind.
Der Einsatz der Geräte ist nur zulässig, wenn:
-das Produkt unter den in der Bedienungs- und Installationsanleitung beschriebenen Bedingungen, dem
Einsatz gemäß Typenschild und für Anwendungen, für die es vorgesehen ist, verwendet wird. Bei
eigenmächtigen Änderungen des Gerätes ist die Haftung durch die Bühler Technologies GmbH
ausgeschlossen.
-die im Datenblatt und der Anleitung angegebenen Grenzwerte eingehalten werden.
-Überwachungsvorrichtungen / Schutzvorrichtungen korrekt angeschlossen sind.
-die Service- und Reparaturarbeiten, die nicht in dieser Anleitung beschrieben sind, von Bühler
Technologies GmbH durchgeführt werden.
-Originalersatzteile verwendet werden.
Diese Bedienungsanleitung ist Teil des Betriebsmittels. Der Hersteller behält sich das Recht vor, die
Leistungs-, die Spezifikations- oder die Auslegungsdaten ohne Vorankündigung zu ändern. Bewahren Sie
die Anleitung für den späteren Gebrauch auf.
In dieser Anleitung werden folgende Warnzeichen und Signalwörter benutzt:
Warnung vor einer allgemeinen Gefahr Netzstecker ziehen
Warnung vor dem Einatmen giftiger Gase Atemschutz tragen
Warnung vor ätzenden Flüssigkeiten Gesichtsschutz tragen
Warnung vor explosionsgefährdeten Bereichen Handschuhe tragen
Signalwörter für Warnhinweise:
HINWEIS
Signalwort für wichtige Information zum Produkt, auf die im besonderen Maße
aufmerksam gemacht werden soll.
VORSICHT
Signalwort zur Kennzeichnung einer Gefährdung mit geringem Risiko, die zu einem Sach-
schaden oder leichten bis mittelschweren Körperverletzungen führen kann, wenn sie nicht
vermieden wird.
WARNUNG
Signalwort zur Kennzeichnung einer Gefährdung mit mittlerem Risiko, die möglicherweise
Tod oder schwere Körperverletzungen zur Folge hat, wenn sie nicht vermieden wird.
GEFAHR
Signalwort zur Kennzeichnung einer Gefährdung mit hohem Risiko, die unmittelbar Tod
oder schwere Körperverletzung zur Folge hat, wenn sie nicht vermieden wird.
Das Gerät darf nur von Fachpersonal installiert werden, das mit den Sicherheitsanforderungen und den
Risiken vertraut ist.
Beachten Sie unbedingt die für den Einbauort relevanten Sicherheitsvorschriften und allgemein gültigen
Regeln der Technik. Beugen Sie Störungen vor und vermeiden Sie dadurch Personen- und Sachschäden.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Nivotemp NT M-XP
6 BX100023, 02/2011 Art. Nr. 90 32 040
Der für die Anlage Verantwortliche muss sicherstellen, dass:
-Sicherheitshinweise und Betriebsanleitungen verfügbar sind und eingehalten werden,
-Unfallverhütungsvorschriften der Berufsgenossenschaften beachtet werden; in Deutschland:
BGV A1: Grundsätze der Prävention und BGV A3: Elektrische Anlagen und Betriebsmittel,
-die zulässigen Daten und Einsatzbedingungen eingehalten werden,
-Schutzeinrichtungen verwendet werden und vorgeschriebene Wartungsarbeiten durchgeführt werden,
-bei der Entsorgung die gesetzlichen Regelungen beachtet werden.
Wartung, Reparatur:
Reparaturen an den Betriebsmitteln dürfen nur von Bühler autorisiertem Personal ausgeführt werden.
-Nur Umbau-, Wartungs- oder Montagearbeiten ausführen, die in dieser Bedienungs- und
Installationsanleitung beschrieben sind.
-Nur Original-Ersatzteile verwenden.
-Bei Durchführung von Wartungsarbeiten jeglicher Art müssen die relevanten Sicherheits- und
Betriebsbestimmungen beachtet werden.
3 Aufbauen und Anschließen
Die Montage und der Anschluss dürfen nur von entsprechend ausgebildeten Fachleuten ausgeführt
werden. Die jeweils geltenden Sicherheitsvorschriften des Einsatzortes sind einzuhalten!
GEFAHR
Giftige, ätzende Gase / Flüssigkeiten
Schützen Sie sich bei allen Arbeiten vor giftigen, ätzenden Gasen /
Flüssigkeiten. Tragen Sie die entsprechende Schutzausrüstung.
Die Niveaugeber werden komplett montiert ausgeliefert und können mittels des Einschraubgewindes auf
dem Tank befestigt werden. Dabei ist zu beachten, dass sich der Schwimmer frei bewegen kann und
genügend Abstand zu Behälterwandung und Einbauten eingehalten wird.
Nach einer evtl. Demontage des Schwimmers ist darauf zu achten, dass der Magnet im Schwimmer
oberhalb des Flüssigkeitsspiegels liegt. Dies kontrolliert man auf einfache Weise mit Hilfe eines
Eisenstückes, mit dem man die Lage des Magneten im Schwimmer feststellt.
Die Spannungsversorgung erfolgt über die Anschluss-Stecker S6 oder M12. Die Nennspannung der
Geräte beträgt 24 V DC.
Die Einbaumaße und die Steckerbelegung entnehmen Sie bitte dem Anhang.
Die Schaltausgänge sind als PNP-Transistor ausgeführt (siehe Abbildung).
Hinweis: Bei Messungen des Schaltausgangs mit hochohmigen Messgeräte-
eingängen oder bei Nutzung als Frequenzausgang ist ein 10 kΩWiderstand
zwischen Ausgang und Masse (GND) zu schalten, um Fehlmessungen
vorzubeugen.
+
-
24 V
F000588x

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Nivotemp NT M-XP
BX100023, 02/2011 Art. Nr. 90 32 040 7
4 Betrieb
4.1 Einschalten
Wenn im laufenden Betrieb eine Fehlermeldung im Display erscheint, betrachten Sie bitte Kapitel 6.2
„Fehlerbehebung“.
Nach dem das Gerät an die Versorgungsspannung angeschlossen wurde, erscheint zu Beginn kurzeitig
die Softwareversion. Direkt im Anschluss wechselt das Display zur Messwertanzeige.
Im Folgenden wird die Funktion der Anzeige- und Steuereinheit beschrieben.
4.2 LED-Statusanzeigen
Leuchtdioden oberhalb der Messwertanzeige signalisieren den Status der Schaltausgänge. Die LEDs sind
den Schaltausgängen fest zugeordnet. Die folgende Tabelle zeigt die Werkseinstellungen für die
Zuordnung der Schaltausgänge zum Füllstand und zur Temperatur.
2 Schaltausgänge 4 Schaltausgänge
LED 1 – gelb
Status Schaltausgang 1
Füllstand Füllstand
LED 2 - rot
Status Schaltausgang 2
Temperatur Füllstand
LED 3 - gelb
Status Schaltausgang 3
--- Temperatur
LED 4 - rot
Status Schaltausgang 4
--- Temperatur
Das Schaltverhalten der LED (Leuchten bei geschlossenem oder geöffnetem Schaltkontakt) kann geändert
werden, siehe dazu Kapitel 4.7.7.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Nivotemp NT M-XP
8 BX100023, 02/2011 Art. Nr. 90 32 040
4.3 Allgemeine Tastenfunktionen
Die Bedienung erfolgt über die Tasten unterhalb des Displays.
Eine ausführliche Erklärung der Menüsteuerung finden Sie in den folgenden Kapiteln.
Taste Modus: Funktion

- Messwertanzeige: Wechsel der Anzeige; Beispiel:
()
- Im Menü: Wechsel in ein untergeordnetes Menü.
- Am Ende des Menüs: Wechsel ins übergeordnete Menü
(Exit) signalisiert das Ende des Menüs
- Nach Eingabe / Auswahl: Einen eingegebenen Zahlenwert oder eine
Funktionsauswahl bestätigen und speichern.

- Messwertanzeige: Anzeige der Konfiguration
- Im Menü: Menüpunkt, Zahlenwert oder Funktionsauswahl
aufwärts blättern. Bei gedrückter Taste erfolgt dies
fortlaufend.

- Messwertanzeige: Wechsel ins Hauptmenü
- Im Menü: Menüpunkt, Zahlenwert oder Funktionsauswahl
abwärts blättern. Bei gedrückter Taste erfolgt dies
fortlaufend.
+ * - Im Menü: Verlassen des Haupt- / Unter-/ Wahlmenüs und
Rücksprung zur Messwertanzeige
+ * - Im Menü: Wechsel zur nächst höheren Menüebene
60 s keine Aktion *
- Im Menü: Verlassen des Haupt- / Unter-/ Wahlmenüs
* Das Verlassen des Wahl- bzw. Einstellmenüs erfolgt ohne Speicherung der geänderten Werte.
Zur Auswahl eines Menüpunktes und zur Einstellung der Werte gehen Sie wie folgt vor:
¾Öffnen Sie das Hauptmenü mit der Taste .
¾Wählen Sie das Untermenü mit den Tasten und aus und öffnen Sie das Untermenü mit der
Taste .
¾Wählen Sie ggf. das nächste Untermenü mit den Tasten und und öffnen Sie es mit der Taste
.
¾Wählen Sie den gewünschten Menüpunkt mit den Tasten und aus und öffnen Sie die
Werteliste mit der Taste .
¾Stellen Sie den Wert mit den Tasten und ein und bestätigen Sie mit der Taste . Die
geänderten Einstellungen werden gespeichert und das Gerät kehrt zum Untermenü zurück.
¾Verlassen Sie das Untermenü, in dem Sie den Menüpunkt EXIT anwählen und mit der Taste 
bestätigen. Das Gerät kehrt zum übergeordneten Menü bzw. zur Messwertanzeige zurück.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Nivotemp NT M-XP
BX100023, 02/2011 Art. Nr. 90 32 040 9
4.4 Aktive Tastensperre
Wenn die Tastensperre aktiviert ist, erscheint beim Aufrufen des Menüs mit der Taste die Anzeige
an Stelle des Hauptmenüs. Die aktive Ziffer wird durch einen Punkt gekennzeichnet.
¾Geben Sie mit den Tasten und den Code ein und bestätigen Sie mit der Taste . Die aktive
Ziffer rückt um eine Stelle nach rechts. Nach Eingabe der 3. Ziffer öffnet sich das Hauptmenü.
Bei einer falschen Eingabe des Zifferncodes springt das Gerät zur Messwertanzeige zurück. Falls Sie das
Passwort vergessen haben, gelangen Sie jederzeit mit dem Mastercode 287 ins Menü.
Sie können die Tastensperre aufheben, in dem Sie im Menüpunkt Loc im Untermenü Basiseinstellungen
Erweiterte Funktionen b.EF den Code mit der Eingabe 000 zurücksetzen.
4.5 Menü-Übersicht
Die Struktur des Menüs ist angelehnt an das Einheitsblatt 24574 ff. des VDMA. Das Menü ist hierarchisch
aufgebaut. In der obersten Menüebene befinden sich die Hauptmenüeinträge, z.B. oil, tEMP, b.EF, diA, E.
Jedes Hauptmenü enthält weitere Untermenüpunkte.
Die Menüpunkte können je nach Konfiguration des Gerätes variieren. Nicht alle im Nachfolgenden
beschriebenen Menüpunkte müssen auf Ihr Gerät zutreffen. Die Konfiguration können Sie abrufen, wenn
Sie im Anzeigemodus die Taste drücken. Angezeigt wird ein 4-stelliger Code, z. B.
t
sav
F000583x
Hierbei bedeuten die 4 Stellen tsav:
t: Typ t = Temperaturmessung
o = Niveau- und Temperaturmessung
s: Anzahl der Schaltausgänge 2 oder 4
a: Anzahl der Analogausgänge 0 oder 2
v: Montagetyp der Gerätes i = Standardmontage (Tankeinbau)
Die einzelnen Menüpunkte erscheinen nicht, wenn
die Option nicht vorhanden ist. Beispiel: Bei a=0
sind die Menüpunkte zur Einstellung des Analog-
ausgangs nicht vorhanden. Sie können die Be-
schreibung dieser Punkte dann überspringen.
Die Struktur der Hauptmenüs Füllstand (oil)und
Temperatur (tEMP)ist identisch. Hier werden die
Einstellungen für die Schaltausgänge bzw. die
Analogausgänge (falls vorhanden) vorgenommen.
Die Grundeinstellungen des Gerätes können
geändert werden. Allgemeingültige Einstellungen
erfolgen im Menü Basiseinstellungen Erweiterte
Funktionen (b.EF). Diese Einstellungen sollten
zuerst vorgenommen werden, da sie sich auf die
Anzeigen und Einstellmöglichkeiten in den
einzelnen Menüs auswirken. Solche Einstellungen
sind z. B. die verwendeten Einheiten und die Zuord-
nung der Schaltausgänge zu Füllstands- und Tem-
peraturmessung. Die Zuordnung der Analogaus-
gänge kann nicht verändert werden.
Zusätzlich stehen im Menü Diagnostic Möglichkei-
ten zur Diagnose zur Verfügung.
Die ausführliche Darstellung der gesamten
Menüstruktur befindet sich am Ende dieser
Anleitung.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Nivotemp NT M-XP
10 BX100023, 02/2011 Art. Nr. 90 32 040
4.6 Ändern der Basiseinstellungen
Im Menü Basiseinstellungen Erweiterte Funktionen (b.EF) werden die allgemeingültigen
Basiseinstellungen vorgenommen. Diese Einstellungen beeinflussen die Darstellung in der
Messwertanzeige ebenso wie die Einstellmöglichkeiten in den Menüs Füllstand und Temperatur. Auch
die Zuordnung der Schaltausgänge zur Füllstands- bzw. Temperaturmessung (soweit vorhanden) kann
hier geändert werden.
¾Drücken Sie die Taste , um ins Hauptmenü zu gelangen.
¾Wählen Sie den Menüpunkt b.EF mit den Tasten und aus und öffnen Sie das Menu mit der
Taste .
4.6.1 Einheit Füllstand festlegen

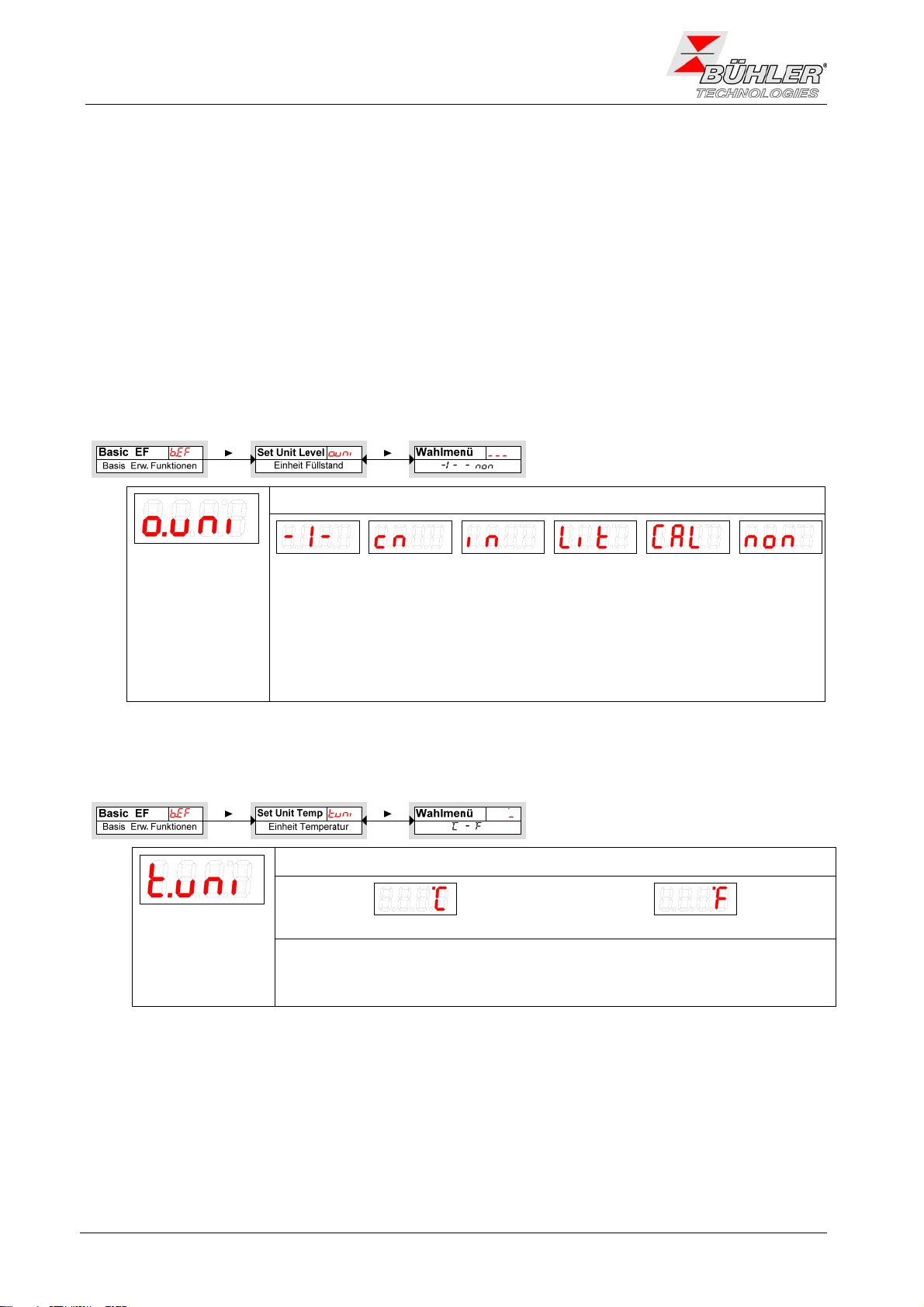

Hier wird das angezeigte Einheitensymbol für den Füllstand festgelegt.
Folgende Wahlmöglichkeiten stehen zur Verfügung:
Prozent cm Inch Liter Gallonen keine
Wahleinstellungen:
[-I-, cn, in, Lit,
CAL, non] Hinweis:
-Falls „ohne Einheit“ ausgewählt ist, skaliert die Anzeige die Messwerte auf
eine vierstellige Ausgabe.
-Die Messwertumrechung erfolgt nicht automatisch. Nach Umstellung der
Einheit sollte (falls nötig) eine Skalierung des Messbereiches vorgenommen
werden (siehe Menü Füllstand o.Hi und o.Lo)
4.6.2 Einheit Temperatur festlegen
Hier wird das angezeigte Einheitensymbol für die Temperatur festgelegt.
Folgende Wahlmöglichkeiten stehen zur Verfügung:
Grad Celsius Grad Fahrenheit
Hinweis:
-Bei Änderung der Einstellung werden alle zugehörigen Einstellungen wie
z.B. Einstellung der Schaltpunkte entsprechend geändert.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Nivotemp NT M-XP
BX100023, 02/2011 Art. Nr. 90 32 040 11
4.6.3 Neuzuordnung der Schaltausgänge
Die Änderung der Zuordnung der Schaltausgänge wird hier für Schaltausgang 1 beschrieben. Die
Vorgehensweise ist auf alle weiteren Schaltausgänge übertragbar.
Die Schaltausgänge 1 bis n können der Messgröße Füllstand oder Temperatur frei zugeordnet werden. Die
Zuordnung beeinflusst das Erscheinungsbild der Menüs Füllstand oil und Temperatur tEMP. In der
Werkseinstellung ist der Schaltausgang OUT 1 dem Füllstand zugeordnet.

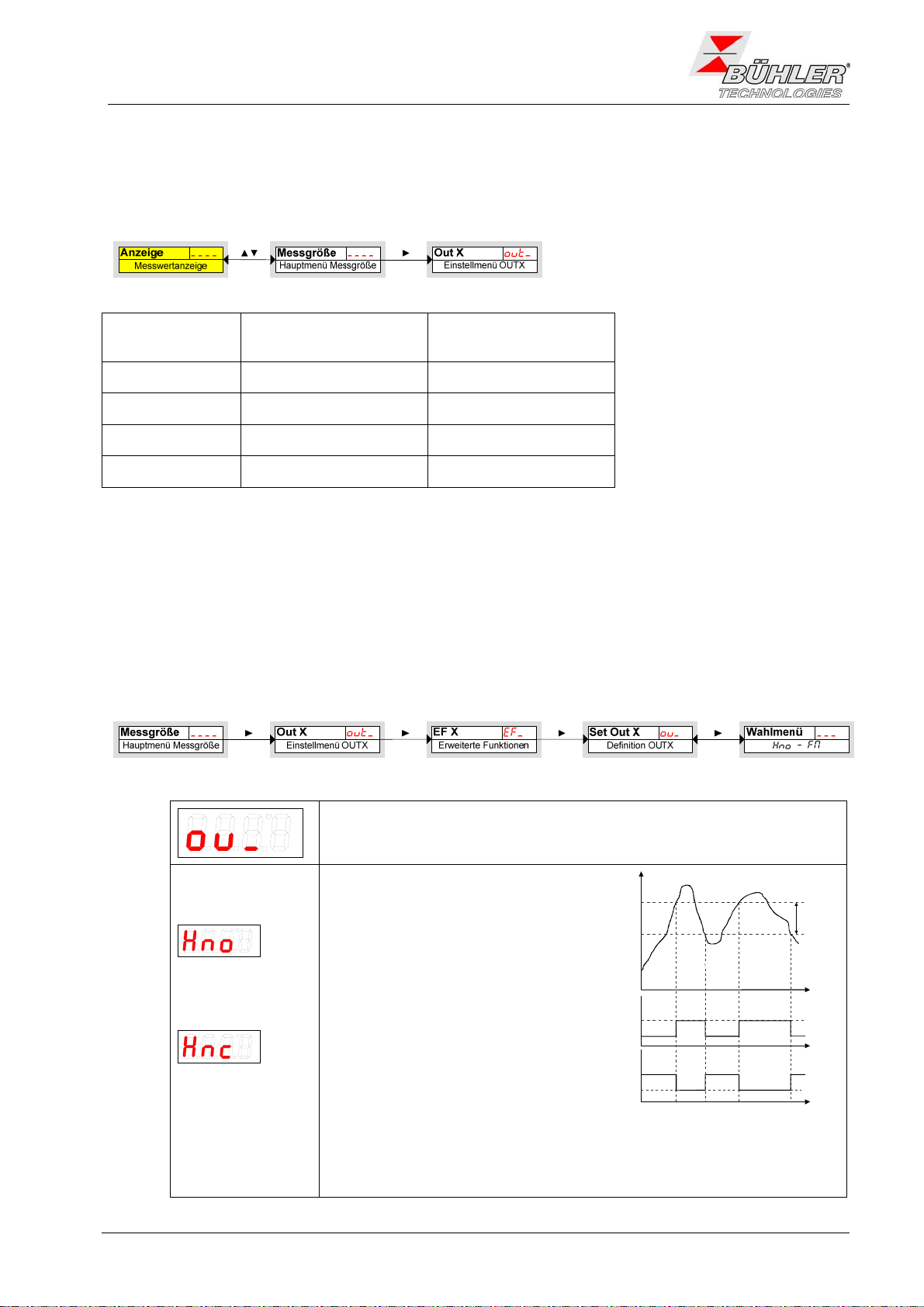

Beispiel: OUT 1 soll der Temperatur zugeordnet werden. Dazu muss r.ou1 auf tEMP gesetzt werden.
Dadurch verschiebt sich das Einstellmenü out1 vom Menü Füllstand in das Menü Temperatur.
Die Vorgehensweise zur Änderung der Einstellungen ändert sich nicht.
HINWEIS
!
Bei Neuzuordnung der Schaltausgänge müssen alle zugehörigen Einstellungen geprüft
werden! Die zuvor eingestellten Werte werden nicht automatisch angepasst! Die Zuordnung
der LEDs zur Statusanzeige ändert sich nicht.
Folgende Auswahlmöglichkeiten stehen zur Verfügung:
Füllstandsmessung Temperaturmessung
Die Zuordnung der weiteren Schaltausgänge zur Füllstands- oder Temperaturmessung erfolgt in der
gleichen Weise wie für den Schaltausgang 1.
¾Führen Sie die gleichen Schritte wie für den Schaltausgang OUT 1 beschrieben aus.
4.6.4 Aktualisierungsrate der Anzeige einstellen
Je nach Anwendung kann die Aktualisierungsrate der Anzeige eingestellt werden. Die Anzeige kann auch
ganz ausgeschaltet werden. Die Funktion der LED bleibt weiterhin gegeben.
Folgende Auswahlmöglichkeiten stehen zur Verfügung:
schnell medium langsam Anzeige aus
Hinweis:
−Fehlermeldungen werden trotz ausgeschaltetem Display angezeigt.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Nivotemp NT M-XP
12 BX100023, 02/2011 Art. Nr. 90 32 040
4.6.5 Tastensperre aktivieren / deaktivieren
Um unbefugte Änderungen der Einstellungen im Gerät zu verhindern, kann eine Tastensperre eingerichtet
werden.
Die Tastensperre wird aktiviert, wenn mindestens eine Ziffer > 0 eingegeben wird. Während der Eingabe
wird die aktive Ziffer mit einem Punkt markiert.
¾Öffnen Sie die Werteliste mit der Taste :
¾Stellen Sie die Ziffer mit den Tasten und ein (0 bis 9) und bestätigen
Sie mit der Taste . Die aktive Ziffer rückt um eine Stelle nach rechts.
¾Bestätigen Sie den Code zum Schluss mit der Taste .
Das Gerät kehrt zum Untermenü zurück.
Einstellbereich:
000 bis 999
Hinweis:
-Tastatursperre aufheben mit der Eingabe: 000
4.6.6 Skalierung Füllstand
Die Skalierung des Anzeigebereiches erfolgt zwischen dem höchsten und dem niedrigsten Stand des
Schwimmers. Die Anzeigegenauigkeit und die Auflösung für die Festlegung der Schaltausgänge für den
Füllstand werden mit dieser Skalierung ebenfalls beeinflusst.
Die Werkseinstellung der Schaltpunkte und der Anzeige ist in der folgenden Abbildung dargestellt:
50
L
16
Max
o.Hi
Min
o.Lo
0 [%]
100 [%]
11
A
A: Werkseinstellungen
1: Messbereich

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Nivotemp NT M-XP
BX100023, 02/2011 Art. Nr. 90 32 040 13
A: Modelle mit Analogausgang:
Die Anzeige erfolgt in der Werkseinstellung steigend mit steigendem Füllstand, so dass bei dem
niedrigstmöglichen Punkt 0% und beim höchstmöglichen Punkt 100% angezeigt wird. Diese Werte können
wie nachfolgend beschrieben umgestellt werden.
4.6.7 Anzeigewert maximaler Füllstand

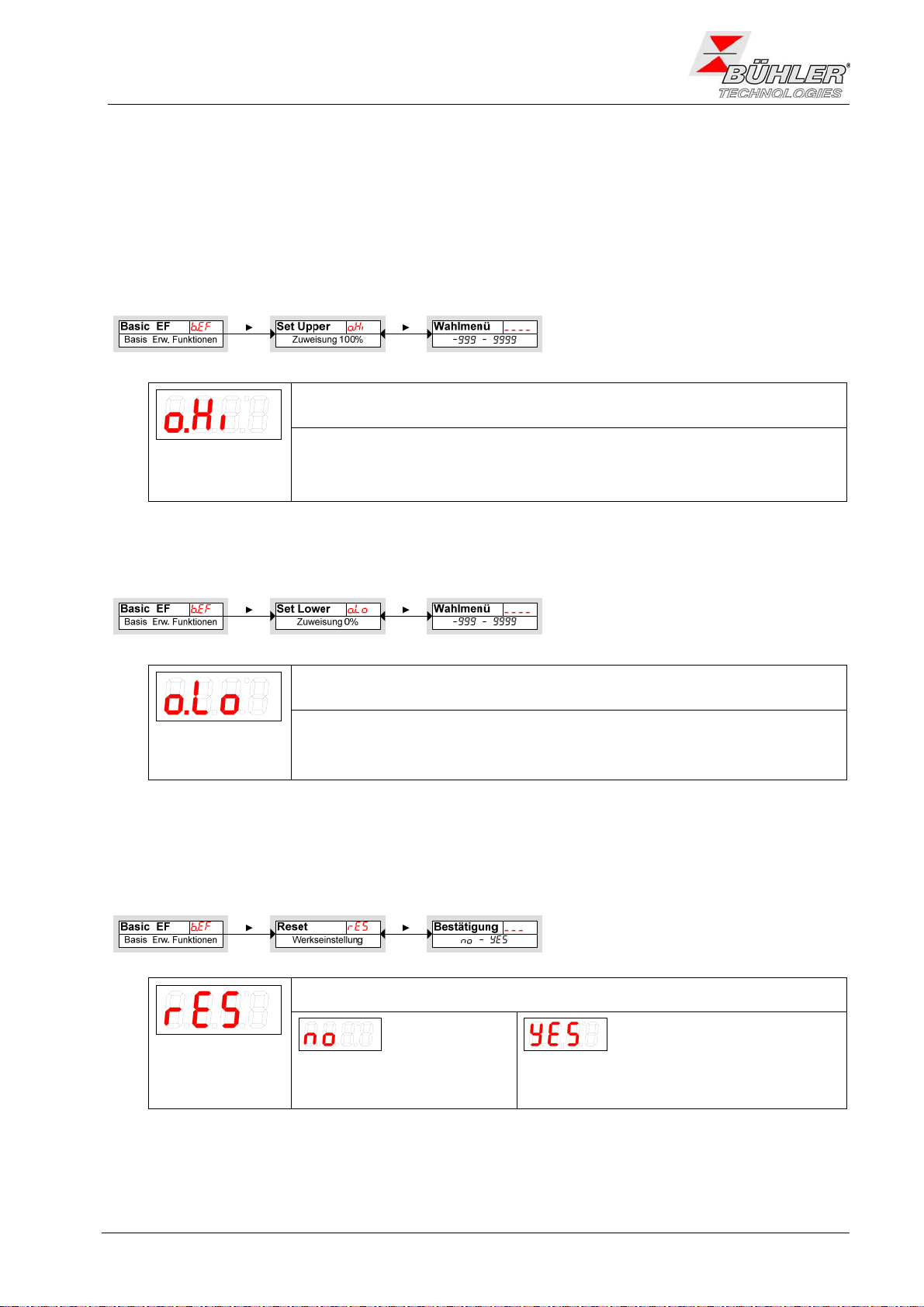

Hier wird der Anzeigewert (obere Grenze des Messbereiches) für den maximalen Füllstand festgelegt.
Zuweisung des größten Anzeigewertes (obere Grenze des Messbereiches)
zum maximalen Füllstand
Einstellbereich:
-999…9999
Hinweis:
-Um Fehlfunktionen zu vermeiden, sollten nach einer Änderung des Wertes
die Einstellungen der Niveauausgänge überprüft bzw. angepasst werden.
4.6.8 Anzeigewert minimaler Füllstand
Hier wird der Anzeigewert (untere Grenze des Messbereiches) für den minimalen Füllstand festgelegt.
Zuweisung des kleinsten Anzeigewertes (untere Grenze des Messbereiches)
zum minimalen Füllstand
Einstellbereich:
-999…9999
Hinweis:
-Um Fehlfunktionen zu vermeiden, sollten nach einer Änderung des Wertes
die Einstellungen der Niveauausgänge überprüft bzw. angepasst werden.
4.6.9 Werkseinstellungen wieder herstellen (Reset)
Mit der Funktion Reset (rES) können die Werkseinstellungen wieder hergestellt werden. Dabei gehen alle
Änderungen verloren. Da die Grenzwerte ebenfalls zurückgesetzt werden, müssen die Einstellungen für
den Füllstand und die Temperatur unbedingt überprüft werden.
Folgende Wahlmöglichkeiten stehen zur Verfügung:
Auslieferungszustand: Nein,
die aktuellen Einstellungen
werden beibehalten
Auslieferungszustand: Ja
die Einstellungen werden auf die werkseitigen
Standard-Einstellungen zurückgesetzt.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Nivotemp NT M-XP
14 BX100023, 02/2011 Art. Nr. 90 32 040
Die Werkseinstellungen lauten folgendermaßen:
Definitionen:
SPx/ rPxSchaltpunkt / Rückschaltpunkt x
dsx/ drxEinschaltverzögerung / Rückschaltverzögerung für Schaltausgang x
Ax.Hi/ Ax.Lo maximaler und minimaler Messwert für die Ausgabe
A.ouxSignalform des Analogausgangs
ouxSchaltcharakteristik des Schaltausgangs x
o.uni / t.uni Einheit für Füllstand / Temperatur
o.Hi / o.Lo maximaler / minimaler Füllstand
r.ouxZuordnung des Schaltausgangs x zur Füllstands oder Temperaturüberwachung
dis Aktualisierungsrate des Displays
Loc Tastensperre
SJ.ou protokollierter Schaltausgang
do.MM Verzögerung zur Aufzeichnung des minimalen / maximalen Füllstandes
dt.MM Verzögerung zur Aufzeichnung der minimalen / maximalen Temperatur
Hinweis: Bei kundenspezifischen Vorgaben kann die werkseitige Voreinstellung von den hier aufgeführten
Werten abweichen.
Ausführung mit 4 Schaltausgängen:
Schaltausgänge Basiseinstellungen Diagnose
SP1 / rP1 * 5% / 2% o.uni -I- (%) SJ.ou out1
ds1 / dr1 / ou1 0/ 0/ Hno t.uni ∞C do.MM 0.0
SP2 / rP2 * 15% / 12% o.Hi 100 % dt.MM 0.0
ds2 / dr2 / ou2 0/ 0/ Hno o.Lo 0 %
SP3 /rP3 70 / 65 ∞C r.ou1 oiL
ds3 / dr3 / ou3 0/ 0/ Hno r.ou2 oiL
SP4 / rP4 80 / 75∞C r.ou3 tEMP
ds4 / dr4 / ou4 0/ 0/ Hno r.ou4 tEMP
dis FASt
Loc 000
Ausführung mit 2 Schaltausgängen und 2 Analogausgängen
Schaltausgänge Basiseinstellungen Diagnose
SP1 / rP1 * 5% / 2% o.uni -I- (%) SJ.ou out1
ds1 / dr1 / ou1 0/ 0/ Hno t.uni ∞C do.MM 0.0
SP2 / rP2 60 / 55∞C o.Hi 100 % dt.MM 0.0
ds2 / dr2 / ou2 0/ 0/ Hno o.Lo 0 %
r.ou1 oiL
Analogausgänge r.ou2 tEMP
A1.Hi / A1.Lo / A.ou1 0/ 100 / i1 dis FASt
A2.Hi / A2.Lo / A.ou2 0/ 100 / i1 Loc 000

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Nivotemp NT M-XP
BX100023, 02/2011 Art. Nr. 90 32 040 15
4.7 Schaltausgänge
Alle Schaltausgänge werden in gleicher Weise eingestellt. Die Nummer des Schaltausgangs wird daher mit
x dargestellt. Rufen Sie den einzustellenden Schaltausgang über das Menü der entsprechenden
Messgröße (oil oder temp) auf.
Die werkseitige Zuordnung der Schaltausgänge ist in der folgenden Tabelle dargestellt.
Schaltausgang x Zuordnung bei
2 Schaltausgängen
Zuordnung bei
4 Schaltausgängen
1 Füllstand Füllstand
2 Temperatur Füllstand
3 Temperatur
4 Temperatur
Die Zuordnung der Schaltausgänge sowie weitere Grundeinstellungen, die sich auf alle Schaltausgänge
beziehen, können im Menü Basiseinstellungen Erweiterte Funktionen geändert werden, siehe Kapitel 0.
Im Untermenü Erweiterte Funktionen können weitere Einstellungen für jeden einzelnen Schaltausgang
vorgenommen werden, die z. B. das Schaltverhalten des Ausgangs beeinflussen. Auch ein Test des
Ausgangs ist hier möglich.
4.7.1 Schaltausgang x: Definition der Schaltcharakteristik
Die Schaltcharakteristik für den Ausgang wird in folgendem Menü festgelegt:
Folgende Wahlmöglichkeiten stehen zur Verfügung:
Hysteresefunktion
Hysteresefunktion
als Schließer
Hysteresefunktion
als Öffner
Schließer- oder Öffner-Funktion, bei
der beim Überschreiten des einge-
stellten Schaltpunktes das Ausgangs-
signal gesetzt wird. Beim Unterschrei-
ten des eingestellten Rückschaltpunk-
tes wird das Ausgangssignal gelöscht.
Schließer bedeutet hier, dass der
PNP- Schaltausgang oberhalb des
Schaltpunktes SPx geschlossen ist
und bei Unterschreiten des Rück-
schaltpunktes rPx wieder öffnet.
Öffner bedeutet hier, dass der PNP-
Schaltausgang oberhalb des Schalt-
punktes SPx geöffnet ist und bei
Unterschreiten des Rückschaltpunktes
rPx wieder schließt.
Siehe auch die Erläuterungen in der
Zeichnung unten.
SP
rP
1
0
1
0
F000573
Hysterese
( - )SP rP
Zeit t
Zeit t
Zeit t
(Schließer)
Hno
(Öffner)
Hnc

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Nivotemp NT M-XP
16 BX100023, 02/2011 Art. Nr. 90 32 040
Fensterfunktion
Fensterfunktion als
Schließer
Fensterfunktion als
Öffner
Schließer- oder Öffner-Funktion, mit
der ein Signalfenster festgelegt wird.
Bei Erreichen des Messfensters wird
das Ausgangssignal gesetzt, beim
Verlassen wieder gelöscht.
Schließer bedeutet hier, dass der
PNP- Schaltausgang geschlossen
ist, wenn sich der Wert innerhalb
des Fensters befindet. Sonst ist der
Schaltausgang geöffnet.
Öffner bedeutet hier, dass der PNP-
Schaltausgang geöffnet ist, wenn
sich der Wert innerhalb des
Fensters befindet. Sonst ist der
Schaltausgang geschlossen.
FH
FL
1
0
1
0
F000574
Fenster
Zeit t
Zeit t
Zeit t
(
Fno
Schließer)
(
Fnc
Öffner)
Frequenzausgang
Frequenzausgang
Ist der Ausgang als Frequenzaus-
gang definiert, wird ein Rechteck-
signal mit einer Frequenz zwischen
1 Hz und 100 Hz proportional zum
Messwert ausgegeben.
Hinweis: Um die Flankensteilheit
des Rechtecksignals zu erhöhen,
wird empfohlen, den Schaltausgang
mit einem 10 kΩWiderstand zu
belasten.
+24 V
+24 V
+24 V
F000575
Zeit t
Zeit t
Zeit t
Beispiel: = 15 °C, = 80 °C
mit Temperatur T und Frequenz f:
F1.Lo F1.Hi
T
entspricht
f=1Hz
F1.Lo
T = 47,5 °C
entspricht
f = 50 Hz
T
entspricht
f = 100 Hz
F1.Hi
Hinweis: Die Schaltfunktion kann unterschiedlich bezeichnet sein:
SP
rP
SP
rP
F000585x
offen
(0) offen
(0)
geschlossen
(1)
geschlossen
(1)
steigend Schließer
fallend Öffner
NO (normally open)
Hno
steigend Öffner
fallend Schließer
NC (normally closed)
H
nc

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Nivotemp NT M-XP
BX100023, 02/2011 Art. Nr. 90 32 040 17
4.7.2 Schaltausgang x: Obere Schaltgrenze (Einschaltpunkt)
Die obere Schaltgrenze für den Schaltausgang Out 1 wird in folgendem Untermenü gesetzt:
Obere Schaltgrenze XEinstellmenü OUTX
Out X Wahlmenü
►
►
Hauptmenü Messgröße
Messgröße ►
Schaltpunkt für OUT x
Einstellbereich
[o.Lo]…[o.Hi]
Hinweis:
-Der Schaltpunkt muss innerhalb der Bereichsgrenzen (siehe Menü
Basiseinstellungen Erweiterte Funktionen) gewählt werden.
-Falls dem Schaltausgang OUT 1 die Funktion Fenster zugewiesen wurde,
wird
angezeigt. Der eingestellte Wert entspricht der oberen
Fenstergrenze.
-Falls dem Schaltausgang OUT 1 die Funktion Frequenzausgang
zugewiesen wurde, wird
angezeigt. Der eingestellte Wert
entspricht der Frequenz 100 Hz.
4.7.3 Schaltausgang x: Untere Schaltgrenze (Rückschaltpunkt)
Die untere Schaltgrenze für den Schaltausgang Out 1 wird in folgendem Untermenü gesetzt:
Rückschaltpunkt für OUT 1
Einstellbereich
[o.Lo]…[o.Hi]
Hinweis:
-Der Rückschaltpunkt muss innerhalb der Bereichsgrenzen gewählt werden.
-Falls dem Schaltausgang OUT 1 die Funktion Fenster zugewiesen wurde,
wird
angezeigt. Der eingestellte Wert entspricht der oberen
Fenstergrenze.
-Falls dem Schaltausgang OUT 1 die Funktion Frequenzausgang
zugewiesen wurde, wird
angezeigt. Der eingestellte Wert
entspricht der Frequenz 1 Hz.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Nivotemp NT M-XP
18 BX100023, 02/2011 Art. Nr. 90 32 040
4.7.4 Schaltausgang x: Einschaltverzögerung
Im Menü Erweiterte Funktionen EFxkönnen weitere Einstellungen für den Schaltausgang x
vorgenommen werden. Das Untermenü finden Sie auf der zweiten Untermenüebene:
Die Schalt- und Rückschaltverzögerungszeit verhindert das zu häufige Ansprechen des Alarms bei
unruhigen Verhältnissen. Die Schaltverzögerung wird in folgendem Menü eingestellt:
Erweiterte Funktionen
EF X
Verzögerung OUTX Ein
Delay SP X Wahlmenü
Einstellmenü OUTX
Out X ► ► ►
Hauptmenü Messgröße
Messgröße ►
Zeitspanne in Sekunden, in der das Signal kontinuierlich anliegen muss, damit
der Schaltausgang anspricht.
Einstellbereich:
0…100 Sekunden
Hinweis:
-Falls dem Schaltausgang OUT x die Funktion Fenster zugewiesen wurde,
entspricht der eingestellte Wert der Einschaltverzögerung, die ein gültiges
Erreichen des Messfensters detektiert.
-Falls dem Schaltausgang OUT x die Funktion Frequenzausgang
zugewiesen wurde, hat dieser Wert keine Auswirkung.
4.7.5 Schaltausgang x: Rückschaltverzögerung
Die Rückschaltverzögerung wird in folgendem Menü eingestellt:
Verzögerung des Rückschaltsignals für OUT x
Zeitspanne in Sekunden, in der das Signal kontinuierlich anliegen muss, damit
der Schaltausgang anspricht.
Einstellbereich:
0…100 Sekunden Hinweis:
-Falls dem Schaltausgang OUT 1 die Funktion Fenster zugewiesen wurde,
entspricht der eingestellte Wert der Einschaltverzögerung, die ein gültiges
Verlassen des Messfensters detektiert.
-Falls dem Schaltausgang OUT 1 die Funktion Frequenzausgang
zugewiesen wurde, hat dieser Wert keine Auswirkung.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Nivotemp NT M-XP
BX100023, 02/2011 Art. Nr. 90 32 040 19
4.7.6 Schaltausgang x: Testen des Schaltausgangs
Ein Test des Schaltausgangs kann in folgendem Menü gestartet werden:
Funktionstest OUTX
Check Out X
Erweiterte Funktionen
EF X
Einstellmenü OUTX
Out X Wahlmenü
►►►
Hauptmenü Messgröße
Messgröße ►
Testmöglichkeit für den Schaltausgang
Wahlmöglichkeiten bei Einstellung von ou1 auf Hno / Hnc / Fno / Fnc:
Normalbetrieb des
Schaltausgangs
Schaltausgang
dauerhaft ausschalten
Schaltausgang dauerhaft
einschalten
Wahlmöglichkeiten bei Einstellung von ou1 auf FM
Normalbetrieb als
Frequenzausgang
Ausgabe
Frequenz 1 Hz
Ausgabe
Frequenz 100 Hz
Hinweis:
-Stellen Sie die Funktion nach Beendigung des Tests unbedingt auf
Normalbetrieb n.oP ein.
4.7.7 Anzeigefunktion der Status-LED ändern
Der Schaltzustand des Ausgangs wird durch die LEDs im Display signalisiert. Die Zuordnung der LED zum
Schaltausgang geht aus folgender Tabelle hervor:
Nummerierung LED Schaltausgang x Zuordnung bei
2 Schaltausgängen
Zuordnung bei
4 Schaltausgängen
1 LED 1 – gelb LED 1 – gelb
2 LED 2 - rot LED 2 - rot
3 LED 3 – gelb
LED
1234
4 LED 4 - rot
In der Werkseinstellung zeigt die LED den physikalischen Zustand des PNP-Schaltausgangs an
(Schaltausgang geschlossen – LED leuchtet).
Möglicherweise soll die logische Funktion der Anzeige anders erfolgen als das physikalische Signal auf
dem Schaltausgang. Sie können daher diese Anzeige in diesem Menüpunkt auch umkehren
(Schaltausgang geöffnet – LED leuchtet).
Beispiel anhand der Temperatur:
Sie haben 2 Schaltausgänge für die Temperatur, die folgendermaßen eingestellt sind:
•oberer Schaltkontakt: Max-Kontakt, steigend Schließer. Die LED leuchtet, wenn der Maximalwert der
Temperatur überschritten wird und die Temperatur außerhalb des gewünschten Bereiches ist. Der
Angezeigte Status ist also „Fehler“ bei Leuchten der LED.
•Unterer Schaltkontakt: Min-Kontakt, steigend Schließer. Die LED leuchtet also bei der
Werkseinstellung, wenn der Minimalwert der Temperatur überschritten wird. Es würde also in
diesem Fall die LED leuchten, wenn der Status in Ordnung ist.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Nivotemp NT M-XP
20 BX100023, 02/2011 Art. Nr. 90 32 040
Die Tabelle zeigt ein Beispiel mit der Werkseinstellung und mit invertierter Statusfunktion für LED3. Die
Schaltpunkte sind wie folgt definiert:
SP3 = 70 °C, rP3 = 65 °C
SP4 = 80 °C, rP4 = 75 °C
Werkseinstellung Statusfunktion LED3
invertiert Zustand Status
A
LED3 AN LED3 AUS
Temperatur steigt auf > 70 °C
PNP- Schaltausgang 3 geschlossen
OK
B
LED4 und LED3 AN nur LED4 AN
Temperatur steigt auf > 80 °C
PNP- Schaltausgang 4 geschlossen
Fehler
C
LED3 AN LED3 AUS
Temperatur fällt auf < 75 °C
PNP- Schaltausgang 4 geöffnet
OK
D
LED3 AUS LED3 AN
Temperatur fällt auf < 65 °C
PNP- Schaltausgang 3 geöffnet
Fehler
Hier können Sie für einen Kontakt die Statusfunktion der LED umkehren: die LED leuchtet, wenn der
Kontakt geöffnet ist, also unterhalb der minimalen Temperatur, und es wird bei Leuchten der LED wieder
der Status „Fehler“ angezeigt. Insbesondere hängt das Aufzeichnen von Ereignissen vom Aufleuchten der
LED ab (siehe Kapitel „Diagnosemöglichkeiten“, 0).
Folgende Wahlmöglichkeiten stehen zur Verfügung
LED = output;
die LED leuchtet, wenn der PNP-
Schaltausgang geschlossen ist.
LED = -output;
die LED leuchtet, wenn der PNP-
Schaltausgang geöffnet ist.
Hinweis:
-Insbesondere hängt das Aufzeichnen von Ereignissen vom Aufleuchten der
LED ab (siehe Kapitel „Diagnosemöglichkeiten“, 0).
