Balluff BTL7-S5 B-M Series User manual

BTL7-S5 __ ( _ )-M ____ -A/B/Y/Z(8)-S140
deutsch Kurzanleitung
english Condensed guide
français Notice résumée
italiano Istruzioni brevi
español Instrucciones breves
中文 简明指南

1
Bestimmungsgemäße Verwendung
Der Wegaufnehmer bildet zusammen mit einer Maschinen-
steuerung (z.B. SPS) ein Wegmesssystem. Er wird zu
seiner Verwendung in eine Maschine oder Anlage einge-
baut und ist für den Einsatz im Industriebereich vorgese-
hen. Die einwandfreie Funktion gemäß den Angaben in
den technischen Daten wird nur mit original Balluff Zubehör
zugesichert, die Verwendung anderer Komponenten
bewirkt Haftungsausschluss.
Das Öffnen des Wegaufnehmers oder eine nichtbestim-
mungsgemäße Verwendung sind nicht zulässig und führen
zum Verlust von Gewährleistungs- und Haftungsansprü-
chen gegenüber dem Hersteller.
Allgemeines zur Sicherheit
Die Installation und die Inbetriebnahme sind nur durch
geschultes Fachpersonal zulässig.
Der Betreiber hat die Verantwortung, dass die örtlich
geltenden Sicherheitsvorschriften eingehalten werden.
Insbesondere muss der Betreiber Maßnahmen treffen,
dass bei einem Defekt des Wegmesssystems keine Gefah-
ren für Personen und Sachen entstehen können.
Bei Defekten und nichtbehebbaren Störungen des Weg-
aufnehmers ist dieser außer Betrieb zu nehmen und gegen
unbefugte Benutzung zu sichern.
Download weiterer Anleitungen
Eine ausführliche Betriebsanleitung erhalten Sie im Internet
unter www.balluff.com oder per E-Mail bei
[email protected].
Abmessungen und Funktion
Im Wegaufnehmer BTL7 befindet sich der Wellenleiter,
geschützt durch ein Edelstahlrohr. Entlang des Wellenlei-
ters wird ein Positionsgeber bewegt. Dieser Positionsgeber
ist mit dem Anlagenbauteil verbunden, dessen Position
bestimmt werden soll.
Im Normalbetrieb zeigen die LEDs die Betriebszustände
des Wegaufnehmers an:
LED1
Grün Normalfunktion
Positionsgeber ist innerhalb der Grenzen.
Rot Fehler
Kein Positionsgeber oder Positionsgeber
außerhalb der Grenzen.
LED2
Grün Synchroner Betrieb 1)
Interne Messung ist synchron zur SSI-Abfrage.
Aus Asynchroner Betrieb 1)
Interne Messung ist asynchron zur SSI-
Abfrage.
Grün
blinkend
Programmiermodus
Nur bei BTL7-S510...
1) Der asynchrone Betrieb wird erreicht, wenn die externe Abtastfrequenz
>fA,max oder <62,5Hz ist (nur bei BTL7-S5__B/F-...).
deutsch
Mit dem CE-Zeichen bestätigen wir, dass
unsere Produkte den Anforderungen der
aktuellen EMV-Richtlinie entsprechen.
File No.
E227256
0.5 Ø 25
74.5 25
60
Ø D1
G
45
46
12.8
74.5 25
Dämpfungszone
Positionsgeber
Nennlänge =
Messbereich
B: 30-1 mm
Z: 2"-0.04"
BTL7…-S140
Anlagefläche
Gewindegröße
B: M18×1.5
Z: 3/4"-16UNF
LED 1
LED 2
2) Nicht nutzbarer Bereich
3) Nicht im Lieferumfang enthalten
Ausführung D1 G
...-A/B/Y/Z-... 10,2 mm Gewinde M4x4/
6tief
...-A8/B8/Y8/Z8-... 8 mm ohne Gewinde
2)
3)
2)
2)
Anlagefläche
Gewindegröße
A: M18x1.5
Y: 3/4"-16UNF
3)
A: 30-1 mm
A-SA211: 2"-0.04"
Y: 2"-0.04"
BTL7-S5__(_)-M____-A/B/Y/Z(8)-S140
Wegaufnehmer — Bauform Stab

www.balluff.com 2
Nr. 871459 DE .L16; Änderungen vorbehalten. Ersetzt G15.
deutsch
BTL mit dem Befestigungsgewinde in das Einschraubloch
eindrehen (Drehmoment max.100Nm).
Bei waagerechter Montage mit Nennlängen > 500 mm ist
der Stab abzustützen und gegebenenfalls am Ende anzu-
schrauben (nur bei Ø 10,2 mm möglich).
Beim Einbau in Hydraulikzylinder darf der Positionsgeber
nicht auf dem Stab schleifen. Minimaler Bohrungsdurch-
messer im Aufnahmekolben:
Stabdurchmesser Bohrungsdurchmesser
10,2mm mindestens 13mm
8mm mindestens 11mm
Inbetriebnahme
GEFAHR
Unkontrollierte Systembewegungen
Bei der Inbetriebnahme und wenn die Wegmesseinrich-
tung Teil eines Regelsystems ist, dessen Parameter noch
nicht eingestellt sind, kann das System unkontrollierte
Bewegungen ausführen. Dadurch können Personen
gefährdet und Sachschäden verursacht werden.
►Personen müssen sich von den Gefahrenbereichen
der Anlage fernhalten.
►Inbetriebnahme nur durch geschultes Fachpersonal.
►Sicherheitshinweise des Anlagen- oder Systemher-
stellers beachten.
1. Anschlüsse auf festen Sitz und richtige Polung prüfen.
Beschädigte Anschlüsse tauschen.
2. System einschalten.
3. Messwerte und einstellbare Parameter prüfen (insbe-
sondere nach dem Austausch des Wegaufnehmers
oder der Reparatur durch den Hersteller). Gegebenen-
falls den Wegaufnehmer neu einstellen.
Hinweise zum Betrieb
– Funktion des Wegmesssystems und aller damit ver-
bundenen Komponenten regelmäßig überprüfen.
– Bei Funktionsstörungen das Wegmesssystem außer
Betrieb nehmen.
– Anlage gegen unbefugte Benutzung sichern.
Schirmung und Kabelverlegung
Definierte Erdung!
Wegaufnehmer und Schaltschrank müssen auf
dem gleichen Erdungspotenzial liegen.
Schirmung
Zur Gewährleistung der elektromagnetischen Verträglich-
keit (EMV) sind folgende Hinweise zu beachten:
– Wegaufnehmer und Steuerung mit einem geschirmten
Kabel verbinden. Schirmung: Geflecht aus Kupfer-
Einzeldrähten, Bedeckung mindestens85%.
– Steckerausführung: Schirm im Steckverbinder mit dem
Steckergehäuse flächig verbinden.
Magnetfelder
Das Wegmesssystem ist ein magnetostriktives System. Auf
ausreichenden Abstand des Wegaufnehmers und des Auf-
nahmezylinders zu starken externen Magnetfeldern achten.
Kabelverlegung
Kabel zwischen Wegaufnehmer, Steuerung und Stromversor-
gung nicht in der Nähe von Starkstromleitungen verlegen
(induktive Einstreuungen möglich). Kabel zugentlastet verlegen.
Biegeradius bei ortsfester Verlegung
Der Biegeradius bei fester Kabelverlegung muss mindes-
tens das Fünffache des Kabeldurchmessers betragen.
Einbau
ACHTUNG
Funktionsbeeinträchtigung
Unsachgemäße Montage kann die Funktion des Wegauf-
nehmers beeinträchtigen und zu erhöhtem Verschleiß
führen.
►Die Anlagefläche des Wegaufnehmers muss voll-
ständig an der Aufnahmefläche anliegen.
►Die Bohrung muss perfekt abgedichtet sein (O-Ring/
Flachdichtung).

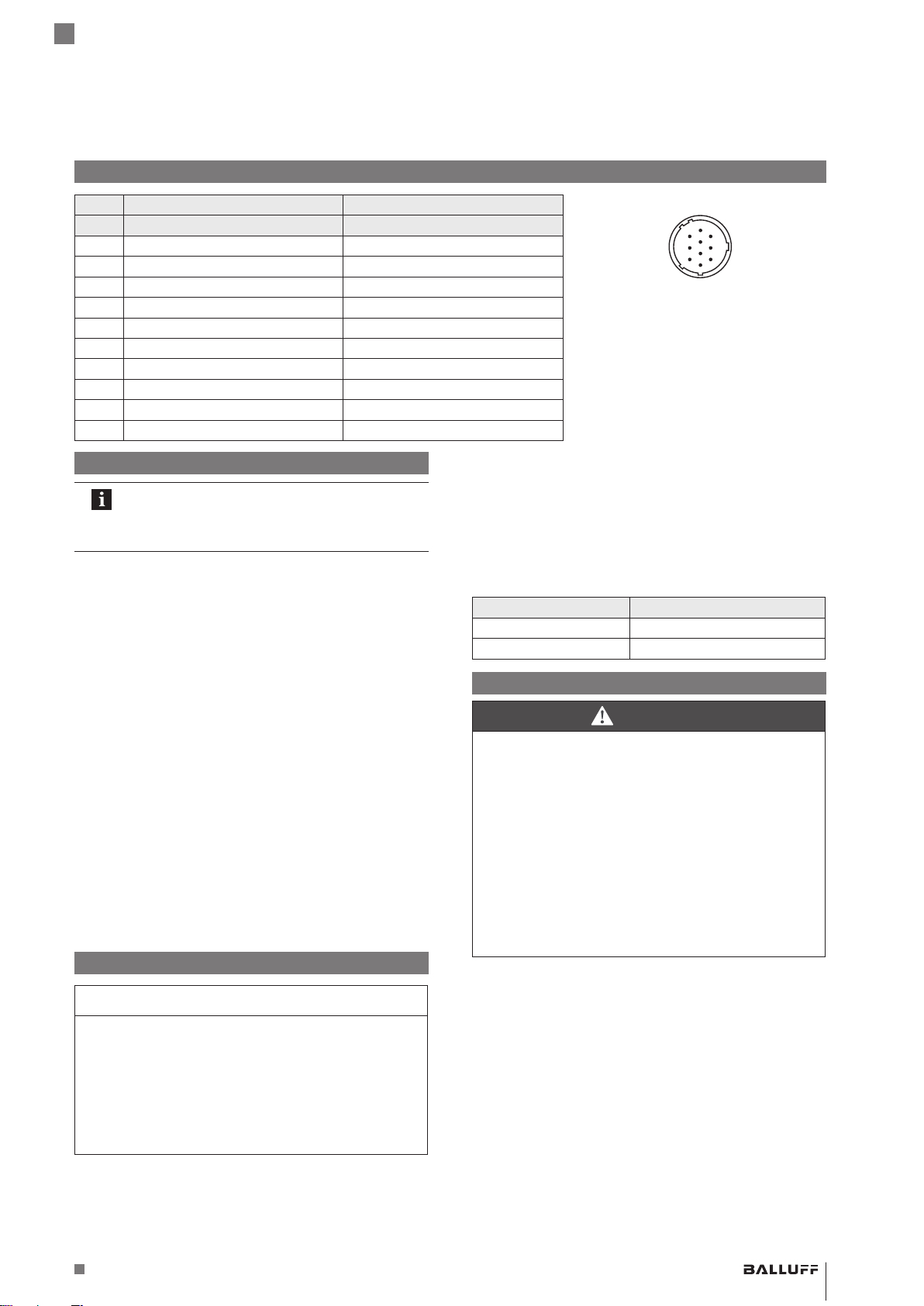

Elektrischer Anschluss
BTL7 Standard BTL7 USB-Configurable
Pin BTL7-S5_ _…-S140 BTL7-S510…-S140
A
B
C
J
K
G
H
F
D
E
Pinbelegung S140 (Draufsicht auf Stecker
am Wegaufnehmer), 10-poliger Rundstecker
A +Data +Data
B +Clk +Clk
C –Clk –Clk
D 10…30V 10…30V
E nicht belegt 1) nicht belegt 1)
F GND GND
G nicht belegt 1) La 2) 1) Nicht belegte Adern können steuerungsseitig
mit GND verbunden werden, aber nicht mit
dem Schirm.
2) Kommunikationsleitung
H nicht belegt 1) Lb 2)
J –Data –Data
K nicht belegt 1) nicht belegt 1)
BTL7-S5__(_)-M____-A/B/Y/Z(8)-S140
Wegaufnehmer — Bauform Stab

1
Intended use
The Transducer, together with a machine controller (e.g.
PLC), comprises a position measuring system. It is
intended to be installed into a machine or system and
used in the industrial sector. Flawless function in
accordance with the specifications in the technical data is
ensured only when using original Balluff accessories. Use
of any other components will void the warranty.
Opening the transducer or non-approved use are not
permitted and will result in the loss of warranty and liability
claims against the manufacturer.
General safety notes
Installation and startup may only be performed by
trained specialists.
The operator is responsible for ensuring that local safety
regulations are observed. In particular, the operator must
take steps to ensure that a defect in the position
measuring system will not result in hazards to persons or
equipment.
If defects and unresolvable faults occur in the transducer, it
should be taken out of service and secured against
unauthorized use.
Downloading further instructions
A complete user's guide can be downloaded from the
Internet at www.balluff.com or requested via e-mail from
[email protected].
Dimensions and function
The BTL7 transducer contains the waveguide which is
protected by an outer stainless steel tube (rod). A magnet
is moved along the waveguide. This magnet is connected
to the system part whose position is to be determined.
In normal operation, the LEDs indicate the operating states
of the transducer:
LED1
Green Normal function
Magnet is within the limits.
Red Error
No magnet or magnet outside the limits.
LED2
Green Synchronous operation 1)
Internal measurement is synchronous to SSI
query.
Off Asynchronous operation 1)
Internal measurement is asynchronous to SSI
query.
Flashing
green
Programming mode
Only with BTL7-S510...
1) Asynchronous operation is reached when the external sampling rate is
>fA,max or <62.5Hz (only with BTL7-S5__B/F-...).
english
BTL7-S5__(_)-M____-A/B/Y/Z(8)-S140
Transducer — Rod Style
The CE Mark verifies that our products
meet the requirements of the current
EMC Directive.
File no.
E227256
0.5 Ø 25
74.5 25
60
Ø D1
G
45
46
12.8
74.5 25
Damping zone
Magnet
B: 30-1 mm
Z: 2"-0.04"
Mounting surface
Thread size
B: M18×1.5
Z: 3/4"-16UNF
LED 1
LED 2
2) Unusable area
3) Not included in scope of delivery
Version D1 G
...-A/B/Y/Z-... 10.2 mm Thread M4x4/
6deep
...-A8/B8/Y8/Z8-... 8 mm No thread
2)
3)
2)
Nominal length =
Measuring range
BTL7…-S140
2)
Mounting surface
Thread size
A: M18x1.5
Y: 3/4"-16UNF
3)
A: 30-1 mm
A-SA211: 2"-0.04"
Y: 2"-0.04"

www.balluff.com 2
No. 871459 EN .L16; subject to modification. Replaces G15.
english
Screw the BTL thread into the mounting hole (max.torque
100 Nm).
For horizontal assembly with nominal lengths > 500 mm,
support the rod and tighten it at the end if necessary (only
possible with a diameter of 10.2mm).
If installed in a hydraulic cylinder, the magnet should not
make contact with the rod. Minimum bore diameter in the
support piston:
Rod diameter Bore diameter
10.2mm At least 13mm
8mm At least 11mm
Startup
DANGER
Uncontrolled system movement
When starting up, if the position measuring system is
part of a closed loop system whose parameters have not
yet been set, the system may perform uncontrolled
movements. This could result in personal injury and
equipment damage.
►Persons must keep away from the system's
hazardous zones.
►Startup must be performed only by trained technical
personnel.
►Observe the safety instructions of the equipment or
system manufacturer.
1. Check connections for tightness and correct polarity.
Replace damaged connections.
2. Turn on the system.
3. Check measured values and adjustable parameters
(especially after replacing the transducer or after repair
by the manufacturer). Recalibrate the transducer, if
necessary.
Operating notes
– Check the function of the transducer and all associated
components on a regular basis.
– Take the position measuring system out of operation
whenever there is a malfunction.
– Secure the system against unauthorized use.
Shielding and cable routing
Defined ground!
The transducer and the control cabinet must be
at the same ground potential.
Shielding
To ensure electromagnetic compatibility (EMC), observe
the following:
– Connect transducer and controller using a shielded
cable. Shielding: Braided copper shield with
minimum85%.
– Connector version: Shield is internally connected to
connector housing.
Magnetic fields
The position measuring system is a magnetostrictive
system. It is important to maintain adequate distance
between the transducer/holding cylinder and strong,
external magnetic fields.
Cable routing
Do not route the cable between the transducer, controller,
and power supply near high voltage cables (inductive stray
noise is possible). The cable must be routed tension-free.
Bending radius for fixed cable
The bending radius for a fixed cable must be at least five
times the cable diameter.
Installation
NOTICE!
Interference in function
Improper installation can compromise the function of the
transducer and result in increased wear.
►The mounting surface of the transducer must make
full contact with the supporting surface.
►The bore must be perfectly sealed (O-ring/flat seal).
BTL7-S5__(_)-M____-A/B/Y/Z(8)-S140
Transducer — Rod Style
Electrical connection
BTL7 standard BTL7 USB configurable
Pin BTL7-S5_ _…-S140 BTL7-S510…-S140
A
B
C
J
K
G
H
F
D
E
Pin assignment of S140 (view from above on
transducer), 10-pin circular plug
A +Data +Data
B +Clk +Clk
C –Clk –Clk
D 10…30V 10…30V
E Not used 1) Not used 1)
F GND GND
G Not used 1) La 2)
1) Unassigned leads can be connected to GND
on the controller side but not to the shield.
2) Communication line
H Not used 1) Lb 2)
J –Data –Data
K Not used 1) Not used 1)

1
Utilisation conforme aux prescriptions
Couplé à une commande de machine (p. ex. API), le
capteur de déplacement constitue un système de mesure
de déplacement. Il est monté dans une machine ou une
installation et est destiné aux applications dans le domaine
industriel. Le bon fonctionnement du capteur,
conformément aux indications figurant dans les
caractéristiques techniques, n’est garanti qu’avec les
accessoires d’origine de Balluff, l’utilisation d’autres
composants entraîne la nullité de la garantie.
Tout démontage du capteur de déplacement ou toute
utilisation inappropriée est interdit et entraîne l’annulation
de la garantie et de la responsabilité du fabricant.
Généralités sur la sécurité
L’installation et la mise en service ne doivent être
effectuées que par un personnel qualifié.
Il est de la responsabilité de l’exploitant de veiller à ce
que les dispositions locales concernant la sécurité soient
respectées. L’exploitant doit en particulier prendre les
mesures nécessaires pour éviter tout danger pour les
personnes et le matériel en cas de dysfonctionnement du
système de mesure de déplacement.
En cas de dysfonctionnement et de pannes du capteur de
déplacement, celui-ci doit être mis hors service et protégé
contre toute utilisation non autorisée.
Téléchargement d’autres notices d’utilisation
Une notice d’utilisation détaillée est disponible sur le site
internet www.balluff.com ou sur demande par courriel à
[email protected].
Dimensions et fonction
Le capteur de déplacement BTL7 abrite le guide d’ondes,
qui est protégé par un tube en acier inoxydable. Un
capteur de position se déplace le long du guide d’ondes.
Le capteur de position est relié à l’élément de l’installation
dont la position doit être déterminée.
En fonctionnement normal, les LED indiquent les états de
fonctionnement du capteur de déplacement:
LED1
Vert Fonctionnement normal
Le capteur de position est dans les limites.
Rouge Erreur
Pas de capteur de position ou capteur de
position hors limites.
LED2
Vert Fonctionnement synchrone 1)
La mesure interne est synchrone à
l’interrogation SSI.
Eteinte Fonctionnement asynchrone 1)
La mesure interne est asynchrone à
l’interrogation SSI.
Vert
clignotant
Mode programmation
Uniquement pour BTL7-S510...
1) Le mode de fonctionnement asynchrone est atteint lorsque la fréquence
d’échantillonnage externe est >fA,max ou <62,5Hz (uniquement pour
BTL7-S5__B/F-...).
français
BTL7-S5__(_)-M____-A/B/Y/Z(8)-S140
Capteur de déplacement — Forme à tige
Avec le symbole CE, nous certifions
que nos produits répondent aux
exigences de la directive CEM actuelle.
Dossier N°
E227256
0.5 Ø 25
74.5 25
60
Ø D1
G
45
46
12.8
74.5 25
Zone d’amortissement
Capteur de position
B: 30-1mm
Z: 2"-0.04"
Surface d’appui
Dimension du filetage
B: M18×1.5
Z: 3/4"-16UNF
LED 1
LED 2
2) Plage non exploitable
3) Non compris dans le matériel livré
Version D1 G
...-A/B/Y/Z-... 10,2 mm Filetage M4x4/
6de profondeur
...-A8/B8/Y8/Z8-... 8 mm Sans filetage
2)
3)
2)
Longueur nom. =
Plage de mesure
BTL7…-S140
2)
Surface d’appui
Dimension du filetage
A: M18x1.5
Y: 3/4"-16UNF
3)
A: 30-1 mm
A-SA211: 2"-0.04"
Y: 2"-0.04"

www.balluff.com 2
N°871459FR .L16; Sous réserve de modifications. Remplace G15.
français
Visser le BTL avec le filetage de fixation dans le trou de
vissage (couple de serrage 100Nm).
En cas de montage horizontal avec des longueurs
nominales >500mm, la tige doit être soutenue et, le cas
échéant, vissée à l’extrémité (uniquement possible pour
Ø10,2mm).
En cas de montage dans un vérin hydraulique, le capteur
de position ne doit pas frotter contre la tige. Diamètre de
perçage minimal dans le piston de réception:
Diamètre de tige Diamètre de perçage
10,2mm Minimum 13mm
8mm Minimum 11mm
Mise en service
DANGER
Mouvements incontrôlés du système
Lors de la mise en service et lorsque le système de
mesure de déplacement fait partie intégrante d’un
système de régulation dont les paramètres n’ont pas
encore été réglés, des mouvements incontrôlés peuvent
survenir. De tels mouvements sont susceptibles de
causer des dommages corporels et matériels.
►Les personnes doivent se tenir à l’écart de la zone
de danger de l’installation.
►La mise en service ne doit être effectuée que par un
personnel qualifié.
►Les consignes de sécurité de l’installation ou du
fabricant doivent être respectées.
1. Vérifier la fixation et la polarité des raccordements.
Remplacer les raccordements endommagés.
2. Mettre en marche le système.
3. Vérifier les valeurs mesurées et les paramètres réglables (en
particulier après remplacement du capteur de déplacement
ou réparation par le fabricant). Le cas échéant, procéder à
un nouveau réglage du capteur de déplacement.
Conseils d’utilisation
– Contrôler régulièrement les fonctions du capteur de
déplacement et de tous ses composants.
– En cas de dysfonctionnement, mettre le système hors
service.
– Protéger le système de toute utilisation non autorisée.
Blindage et pose des câbles
Mise à la terre définie!
Le capteur de déplacement et l’armoire électrique
doivent être reliés au même potentiel de mise à la terre.
Blindage
Pour garantir la compatibilité électromagnétique (CEM), les
consignes suivantes doivent être respectées:
– Relier le capteur de déplacement et la commande avec
un câble blindé. Blindage: tresse de fils de cuivre,
couverture minimum 85%.
– Modèle de connecteur: relier à plat le blindage du
connecteur au boîtier de connecteur.
Champs magnétiques
Le système de mesure de déplacement est un système
magnétostrictif. Veiller à ce que le capteur de déplacement
et le vérin de réception se trouvent à une distance suffisante
de champs magnétiques externes de forte intensité.
Pose des câbles
Ne pas poser le câble reliant le capteur de déplacement, la
commande et l’alimentation à proximité d’un câble haute
tension (possibilités de perturbations inductives). Ne poser
le câble que lorsque celui-ci est déchargé de toute tension.
Rayon de courbure en cas de câblage fixe
En cas de câblage fixe, le rayon de courbure doit être au
moins cinq fois supérieur au diamètre du câble.
Montage
ATTENTION
Limitations de fonctionnement
Un montage incorrect peut limiter le bon fonctionnement du
capteur de déplacement et entraîner une usure prématurée.
►La surface d’appui du capteur de déplacement doit
parfaitement couvrir la surface de réception.
►Le perçage doit être parfaitement étanche (joint
torique/plat).
BTL7-S5__(_)-M____-A/B/Y/Z(8)-S140
Capteur de déplacement — Forme à tige
Raccordement électrique
BTL7 Standard BTL7 Configurable par USB
Broche BTL7-S5_ _…-S140 BTL7-S510…-S140
A
B
C
J
K
G
H
F
D
E
Affectation des broches du connecteur S140
(vue de dessus sur le connecteur du capteur
de déplacement), connecteur rond à 10pôles
A +Data +Data
B +Clk +Clk
C –Clk –Clk
D 10…30V 10…30V
E non utilisé 1) non utilisé 1)
F GND GND
G non utilisé 1) La 2) 1) Les conducteurs non utilisés peuvent être
reliés côté commande à la masse GND, mais
pas au blindage.
2) Câble de communication
H non utilisé 1) Lb 2)
J –Data –Data
K non utilisé 1) non utilisé 1)

1
Uso conforme
Il trasduttore di posizione costituisce insieme a un
comando macchina (per es.PLC) un sistema di misura
della corsa. Per poter essere utilizzato, il trasductore deve
essere montato su una macchina o su un impianto ed è
destinato all’impiego in ambiente industriale. Il
funzionamento corretto secondo le indicazioni dei dati
tecnici è garantito soltanto con accessori originali Balluff,
l’uso di altri componenti comporta l’esclusione della
responsabilità.
L’apertura o l’uso improprio del trasduttore di posizione
non sono consentiti e determinano la decadenza di
qualsiasi garanzia o responsabilità da parte della casa
produttrice.
Informazioni di sicurezza
L'installazione e la messa in funzione sono consentite
soltanto da parte di personale specializzato addestrato.
Il gestore ha la responsabilità di far rispettare le norme di
sicurezza vigenti localmente. In particolare il gestore deve
adottare provvedimenti tali da poter escludere qualsiasi
rischio per persone e cose in caso di difetti del sistema di
misura della corsa.
In caso di difetti e guasti non eliminabili del trasduttore di
posizione questo deve essere disattivato e protetto contro
l’uso non autorizzato.
Download di ulteriori istruzioni
Per il manuale d’uso dettagliato consultare in Internet
l’indirizzo www.balluff.com o inviare un’e-mail a
[email protected].
Dimensioni e funzionamento
Nel trasduttore di posizione BTL7 si trova la guida d'onda,
protetta da un tubo in acciaio inox. Lungo la guida d’onda
viene spostato un datore di posizione. Questo datore di
posizione è collegato al componente dell’impianto del
quale deve essere determinata la posizione.
In funzionamento normale i LEDindicano gli stati di
funzionamento del trasduttore di posizione:
LED1
Verde Funzionamento normale
Il datore di posizione si trova entro i limiti.
Rosso Errore
Datore di posizione assente o oltre i valori
limite.
LED2
Verde Funzionamento sincrono 1)
La misurazione interna è sincronica alla
richiesta SSI.
Spento Funzionamento asincrono 1)
La misurazione interna è asincronica alla
richiesta SSI.
Verde
lampeggiante
Modalità di programmazione
Solo con BTL7-S510...
1) Il funzionamento asincrono si raggiunge se la frequenza di scansione
esterna è >fA,max oppure <62,5Hz (solo con BTL7-S5__B/F-...).
italiano
BTL7-S5__(_)-M____-A/B/Y/Z(8)-S140
Trasduttore di posizione — versione a barra
Il marchio CE è la conferma che i nostri
prodotti sono conformi ai requisiti
dell'attuale Direttiva EMC.
File No.
E227256
0.5 Ø 25
74.5 25
60
Ø D1
G
45
46
12.8
74.5 25
Zona di smorzamento
Datore di posizione
B: 30-1 mm
Z: 2"-0.04"
Superficie di appoggio
Dimensione filettatura
B: M18×1.5
Z: 3/4"-16UNF
LED 1
LED 2
2) Campo non utilizzabile
3) Non compreso nella fornitura
Versione D1 G
...-A/B/Y/Z-... 10,2 mm Filettatura M4x4/
6prof.
...-A8/B8/Y8/Z8-... 8 mm Senza filettatura
2)
3)
2)
Lunghezza nom. =
Campo di misura
BTL7…-S140
2)
Superficie di appoggio
Dimensione filettatura
A: M18x1.5
Y: 3/4"-16UNF
3)
A: 30-1 mm
A-SA211: 2"-0.04"
Y: 2"-0.04"

www.balluff.com 2
N. 871459 IT .L16; Con riserva di apportare modifiche. Sostituisce G15.
italiano
Avvitare il BTL con la filettatura di fissaggio nel foro di
avvitamento (coppia max. 100 Nm).
Per un montaggio orizzontale con lunghezze nominali
>500 mm, la barra va sostenuta ed eventualmente
avvitata all’estremità (possibile solo per Ø 10,2 mm).
Durante il montaggio nel cilindro idraulico il datore di
posizione non deve sfregare contro la barra. Diametro
minimo del foro nel pistone di alloggiamento:
Diametro della barra Diametro del foro
10,2mm almeno 13mm
8mm almeno 11mm
Messa in funzione
PERICOLO
Movimenti incontrollati del sistema
Durante la messa in funzione e se il dispositivo di misura
della corsa fa parte di un sistema di regolazione i cui
parametri non sono ancora stati impostati, il sistema può
eseguire movimenti incontrollati. Ciò potrebbe causare
pericolo per le persone e danni materiali.
►Le persone devono stare lontane dalle aree
pericolose dell’impianto.
►La messa in funzione deve essere effettuata soltanto
da personale specializzato e addestrato.
►Rispettare le avvertenze di sicurezza del produttore
dell’impianto o del sistema.
1. Controllare che i collegamenti siano fissati saldamente
e che la loro polarità sia corretta. Sostituire i collega-
menti danneggiati.
2. Attivare il sistema.
3. Controllare i valori misurati e i parametri regolabili (in
particolare dopo la sostituzione del trasduttore di
posizione o la riparazione da parte della casa
produttrice). Eventualmente regolare nuovamente il
trasduttore di posizione.
Avvertenze per il funzionamento
– Controllare periodicamente il funzionamento del
sistema di misura della corsa e di tutti i componenti ad
esso collegati.
– In caso di anomalie di funzionamento disattivare il
sistema di misura della corsa.
– Proteggere l'impianto da un uso non autorizzato.
Schermatura e posa dei cavi
Messa a terra definita!
Il trasduttore di posizione e l’armadio elettrico
devono trovarsi sullo stesso potenziale di terra.
Schermatura
Per garantire la compatibilità elettromagnetica (CEM) è
necessario rispettare le seguenti avvertenze:
– Collegare il trasduttore di posizione e l’unità di controllo
con un cavo schermato. Schermatura: maglia di singoli
fili di rame, copertura almeno85%.
– Versione con connettore: collegare la schermatura nel
connettore con il corpo del connettore sull’intera
superficie.
Campi magnetici
Il sistema di misura della corsa è un sistema
magnetostrittivo. Mantenere una distanza sufficiente del
trasduttore di posizione e del cilindro sul quale è montato
dai campi magnetici esterni intensi.
Posa dei cavi
Non posare i cavi fra il trasduttore di posizione, il comando
e l’alimentazione elettrica in prossimità di linee ad alta
tensione (sono possibili interferenze induttive). Posare il
cavo senza tensione.
Raggio di curvatura con posa fissa
Il raggio di curvatura con posa fissa del cavo deve essere
almeno cinque volte il diametro del cavo.
Montaggio
ATTENZIONE
Anomalie funzionali
Il montaggio non corretto può ostacolare il funzionamento del
trasduttore di posizione e provocare una maggiore usura.
►La superficie di appoggio del trasduttore di posizione
deve poggiare completamente sulla superficie di
alloggiamento.
►Il foro deve essere perfettamente chiuso a tenuta
(O-ring/guarnizione piatta).
BTL7-S5__(_)-M____-A/B/Y/Z(8)-S140
Trasduttore di posizione — versione a barra
Collegamento elettrico
BTL7 Standard BTL7 configurazione USB
Pin BTL7-S5_ _…-S140 BTL7-S510…-S140
A
B
C
J
K
G
H
F
D
E
Piedinatura S140 (vista in pianta del connettore
sul trasduttore di posizione), connettore circolare
a 10 poli
A +Data +Data
B +Clk +Clk
C –Clk –Clk
D 10…30V 10…30V
E non utilizzato 1) non utilizzato 1)
F GND GND
G non utilizzato 1) La 2)
1) I fili non utilizzati possono essere collegati con
GND lato controllo, ma non con la schermatura.
2) Linea di comunicazione
H non utilizzato 1) Lb 2)
J –Data –Data
K non utilizzato 1) non utilizzato 1)

1
Utilización conforme a las especificaciones
El transductor de desplazamiento forma un sistema de
medición de desplazamiento junto con un control de
máquina (por ejemplo, PLC). Para utilizarlo, se monta en
una máquina o instalación y está previsto para el uso en la
industria. El funcionamiento óptimo según las indicaciones
que figuran en los datos técnicos sólo se garantiza con
accesorios originales de Balluff; el uso de otros
componentes provoca la exoneración de responsabilidad.
No se permite la apertura del transductor de
desplazamiento o un uso indebido. Ambas infracciones
provocan la pérdida de los derechos de garantía y de
exigencia de responsabilidades ante el fabricante.
Generalidades sobre la seguridad
La instalación y la puesta en servicio sólo se permiten
a personal técnico cualificado.
El explotador es responsable de respetar las normas de
seguridad locales vigentes. En particular, el explotador
debe adoptar medidas destinadas a evitar peligros para
las personas y daños materiales si se produce algún
defecto en el sistema de medición de desplazamiento.
En caso de defectos y fallos no reparables en el
transductor de desplazamiento, éste se debe poner fuera
de servicio e impedir cualquier uso no autorizado.
Descarga de otros manuales
Usted obtendrá un manual de instrucciones detallado en la
página de Internet www.balluff.com o por correo
electrónico escribiendo a [e-mail].
Dimensiones y funcionamiento
En el transductor de desplazamiento BTL7 se encuentra el
guíaondas, protegido mediante un tubo de acero
inoxidable. A lo largo del guíaondas se mueve un sensor
de posición. Este sensor de posición está unido con el
componente de la instalación cuya posición se desea
determinar.
En el servicio normal, los LED indican los estados de
servicio del transductor de desplazamiento:
LED1
Verde Funcionamiento normal
El sensor de posición está dentro de los
límites.
Rojo Error
No hay ningún sensor o el sensor de posición
está fuera de los límites.
LED2
Verde Servicio sincrónico 1)
La medición interna es sincrónica a la consulta
SSI.
OFF Servicio asincrónico 1)
La medición interna es asincrónica a la
consulta SSI.
Verde
intermitente
Modo de programación
Sólo con BTL7-S510...
1) El servicio asincrónico se consigue cuando la frecuencia de exploración
externa sea >fA,max o <62,5Hz (sólo con BTL7-S5__B/F-...).
español
BTL7-S5__(_)-M____-A/B/Y/Z(8)-S140
Transductor de desplazamiento — forma constructiva de varilla
Con el marcado CE confirmamos que nuestros
productos cumplen con los requerimientos
dela directiva CEM actual.
File No.
E227256
0.5 Ø 25
74.5 25
60
Ø D1
G
45
46
12.8
74.5 25
Zona de amortiguación
Sensor de posición
B: 30-1 mm
Z: 2"-0.04"
Superficie de contacto
Tamaño de rosca
B: M18×1.5
Z: 3/4"-16UNF
LED 1
LED 2
2) Zona no aprovechable
3) No se incluye en el suministro
Versión D1 G
...-A/B/Y/Z-... 10,2 mm Rosca M4x4/
6de profundidad
...-A8/B8/Y8/Z8-... 8 mm Sin rosca
2)
3)
2)
BTL7…-S140
Longitud nominal =
Zona medible
2)
Superficie de contacto
Tamaño de rosca
A: M18x1.5
Y: 3/4"-16UNF
3)
A: 30-1 mm
A-SA211: 2"-0.04"
Y: 2"-0.04"

www.balluff.com 2
N.º 871459 ES .L16; reservado el derecho a modificaciones. Sustituye G15.
español
Enrosque el BTL con la rosca de fijación en el agujero
roscado (par máx. 100 Nm).
En caso de montaje horizontal con longitudes nominales
> 500mm, la varilla debe apoyarse y, dado el caso,
atornillarse en el extremo (solo posible con Ø10,2mm).
En el montaje en un cilindro hidráulico, el sensor de
posición no debe rozar la varilla. Diámetro mínimo del
orificio en el pistón de alojamiento:
Diámetro de la varilla Diámetro de orificio
10,2mm mínimo 13mm
8mm mínimo 11mm
Puesta en marcha
PELIGRO
Movimientos incontrolados del sistema
El sistema puede realizar movimientos incontrolados
durante la puesta en servicio y si el dispositivo de
medición de desplazamiento forma parte de un sistema
de regulación cuyos parámetros todavía no se han
configurado. Con ello se puede poner en peligro a las
personas y causar daños materiales.
►Las personas se deben mantener alejadas de las
zonas de peligro de la instalación.
►Puesta en servicio sólo por personal técnico
cualificado.
►Tenga en cuenta las indicaciones de seguridad del
fabricante de la instalación o sistema.
1. Compruebe que las conexiones estén asentadas
firmemente y tengan la polaridad correcta. Sustituya
las conexiones dañadas.
2. Conecte el sistema.
3. Compruebe los valores de medición y los parámetros
ajustables (sobre todo después de sustituir el
transductor de desplazamiento o de repararlo el
fabricante). Dado elcaso necesario, reajuste el
transductor de desplazamiento.
Indicaciones sobre el servicio
– Compruebe periódicamente el funcionamiento del
sistema de medición de desplazamiento y todos los
componentes relacionados.
– Si se producen fallos de funcionamiento, ponga fuera
de servicio el sistema de medición de desplazamiento.
– Asegure la instalación contra cualquier uso no autorizado.
Blindaje y tendido de cables
Puesta a tierra definida
El transductor de desplazamiento y el armario
eléctrico deben estar a idéntico potencial de puesta a
tierra.
Blindaje
Para garantizar la compatibilidad electromagnética (CEM),
se deben tener en cuenta las siguientes indicaciones:
– Conecte el transductor de desplazamiento y el control
con un cable blindado. Blindaje: malla de hilos
individuales de cobre, cobertura mínima del85%.
– Ejecución de conector: conecte superficialmente el
blindaje en el conector con la carcasa del mismo.
Campos magnéticos
El sistema de medición de desplazamiento es un sistema
magnetostrictivo. Preste atención a que exista suficiente
distancia entre el transductor de desplazamiento y el cilindro
de alojamiento y campos magnéticos externos intensos.
Tendido de cables
No tienda los cables entre el transductor de desplazamiento,
el control y la alimentación de corriente cerca de líneas de alta
tensión (posibilidad de perturbaciones inductivas). Tienda los
cables descargados de tracción.
Radio de flexión con tendido fijo
El radio de flexión con tendido de cable fijo debe ser como
mínimo cinco veces el diámetro del cable.
Montaje
ATENCIÓN
Merma del funcionamiento
Un montaje indebido puede mermar el funcionamiento del
transductor de desplazamiento y causar un mayor desgaste.
►La superficie de contacto del transductor de
desplazamiento debe coincidir completamente con
la superficie de alojamiento.
►El orificio debe estar perfectamente hermetizado
(junta tórica/junta plana).
BTL7-S5__(_)-M____-A/B/Y/Z(8)-S140
Transductor de desplazamiento — forma constructiva de varilla
Conexión eléctrica
BTL7 estándar BTL7 configurable por USB
Pin BTL7-S5_ _…-S140 BTL7-S510…-S140
A
B
C
J
K
G
H
F
D
E
Asignación de pines S140 (vista desde arriba del
conector en el transductor de desplazamiento),
conector cilíndrico de 10polos
A +Data +Data
B +Clk +Clk
C –Clk –Clk
D 10…30V 10…30V
E no utilizado 1) no utilizado 1)
F GND GND
G no utilizado 1) La 2) 1) Los conductores no utilizados se pueden
conectar en el lado del control con GND, pero
no con el blindaje.
2) Línea de comunicación
H no utilizado 1) Lb 2)
J –Data –Data
K no utilizado 1) no utilizado 1)

1
使用规定
外置式位移传感器与设备控制器（例如PLC）组成一套行
程测量系统。使用时需将其安装至机器或设备，适于在工
业环境中使用。依据技术资料的说明，我们仅对使用
Balluff 原装配件的情况下提供质量保证，若使用任何其他
的零部件都可能会使质量保证失效。
绝不允许私自打开或不按规定使用位移传感器，否则将会
失去制造商所提供的质量保证并影响到产品的可靠性。
安全概述
只允许受过培训的专业人员进行设备的安装和调试。
使用者有责任遵守当地实行的安全规定。特别在位移测量
系统出现故障的情况下，使用者必须采取必要措施，防止
出现人员伤害和财产损失。
在位移传感器出现损坏或不可修复的故障情况下，必须立
即停止运行，并防止擅自使用。
下载详细说明书
请登录我们公司网站 www.balluff.com 获取详细的操作
说明书，或通过电子邮件向我们索取。邮箱地址为
[email protected]。
尺寸与功能
波导管位于位移传感器 BTL7 中，外面套有不锈钢管，起
保护作用。定位磁块沿波导管运动。位置指示器连在装置
组件上，必须确定好装置组件的位置。
正常工作状况下，液晶显示器会显示位移传感器的工作状
态：
LED 1
绿色 功能正常
位置指示器在范围内。
红色 故障
无位置指示器或位置指示器在测量范围以外。
LED 2
绿色 同步运行 1)
内部测量与 SSI 请求同步。
断开 异步运行 1)
内部测量与 SSI 请求异步。
闪绿光 编程模式
仅在 BTL7-S510... 中
1) 当外部的取样频率 > fA 最大或 < 62.5 Hz 时，将达到异步运行
（仅在 BTL7-S5_ _B/F-... 中）。
中文
BTL7-S5__(_)-M____-A/B/Y/Z(8)-S140
位移传感器 — 杆状结构
此 CE 标志证明，我方产品符合当前 EMV 指
令的要求。
文件编号
E227256
0.5 Ø 25
74.5 25
60
Ø D1
G
45
46
12.8
74.5 25
缓冲区
位置指示器
额定长度 =
测量范围
B: 30-1 mm
Z: 2"-0.04"
设备平面
螺纹尺寸
B: M18×1.5
Z: 3/4"-16UNF
LED 1
LED 2
2) 无效区
3) 不包含在供货范围之内
规格 D1 G
...-A/B/Y/Z-... 10.2 mm 螺纹 M4x4/6 深度
...-A8/B8/Y8/Z8-... 8 mm 无螺纹
2)
3)
2)
BTL7…-S140
2)
设备平面
螺纹尺寸
A: M18x1.5
Y: 3/4"-16UNF
3)
A: 30-1 mm
A-SA211: 2"-0.04"
Y: 2"-0.04"

www.balluff.com 2
编号 871459 ZH . L16；保留变更。 替代 G15。
中文
使用固定螺丝将BTL拧入旋入孔（最大扭力矩
100 Nm）。
水平安装额定长度 > 500 mm 时，给杆提供支撑，必要时
在尾端旋紧（仅在直径为 Ø 10.2 mm 时）。
当装入液压气缸时，位置指示器不得在杆上滑动。吸液瓶
中最小孔径：
杆径为 孔径
10.2 mm 至少 13 mm
8 mm 至少 11 mm
调试运行
危险
系统运动不受控制
在调试运行过程中，如果位置测量系统为控制系统的一
部分，而控制系统的参数还未设置，那么可能导致本系
统运动不受控制。从而可能造成人员伤害或财产损失。
►因此相关人员必须远离设备的危险区域。
►仅允许由已受培训的专业人员进行设备的调试运
行。
►请务必遵守设备或系统制造商的安全说明。
1. 检查固定插座上的接口和电极是否正确。更换破损接
口。
2. 接通系统。
3. 检查测量值和设置的参数（特别是在由制造商更换位
移传感器或维修之后）。如若可能仍需重新设置位移
传感器。
运行说明
–请定期检验位移传感器及所有连接元件的功能。
–位移测量系统如出现功能故障请立即停止运行。
–防止未经授权使用本设备。
屏蔽与布线
接地的定义！
位移传感器和配电柜接地必须处于等电势。
屏蔽
为确保电磁兼容性 (EMC) 请务必遵守下列说明：
–位移传感器与控制器采用电磁屏蔽电缆连接。
屏蔽：单根铜质金属线制成的编制网，至少覆盖 85 %
的面积。
–插头规格：屏蔽装置从内部与插头外壳连接。
磁场
本位置测量系统为一种磁性测量系统。请务必注意位移传
感器与外部强磁场保持足够的距离。
布线
位移传感器、控制器和电源之间的电缆不允许靠近强电流
导线安装（可能产生干扰）。电缆必须无张力安装。
静态布线的弯曲半径
固定布线的弯曲半径必须保持五倍以上的电缆直径。
安装
注意
功能故障
错误的安装将会导致位移传感器的功能受到影响，并可
能加大设备损坏。
►位移传感器的装置表面必须完全置于传感接收器的
平面上。
►钻孔必须完全密封（环形/平面密封）。
BTL7-S5__(_)-M____-A/B/Y/Z(8)-S140
位移传感器 — 杆状结构
电子接口
BTL7 标准 BTL7 可配置 USB
针脚 BTL7-S5_ _…-S140 BTL7-S510…-S140
A
B
C
J
K
G
H
F
D
E
插脚分配图 S140（从传感器插头针脚方向看），
10 脚圆插头
A+Data +Data
B+Clk +Clk
C –Clk –Clk
D 10…30 V 10…30 V
E 未分配 1) 未分配 1)
F GND GND
G 未分配 1) La 2)
1) 未分配的芯线可与控制器的 GND 连接，但不允许
与屏蔽装置连接。
2) 通讯电缆
H 未分配 1) Lb 2)
J–Data –Data
K未分配 1) 未分配 1)

.

.

871459/L16
www.balluff.com
Headquarters
Germany
Balluff GmbH
Schurwaldstrasse 9
73765 Neuhausen a.d.F.
Phone + 49 7158 173-0
Fax [phone]
[e-mail]
Global Service Center
Germany
Balluff GmbH
Schurwaldstrasse 9
73765 Neuhausen a.d.F.
Phone [phone]
Fax [phone]
[email protected]
US Service Center
USA
Balluff Inc.
8125 Holton Drive
Florence, KY 41042
Phone [phone]
Toll-free 1-800-543-8390
Fax [phone]
[email protected]
CN Service Center
China
Balluff (Shanghai) trading Co., ltd.
Room 1006, Pujian Rd. 145.
Shanghai, 200127, P.R. China
Phone [phone]
Fax [phone]
[email protected]
