1.1 Gültigkeit
Diese Anleitung beschreibt Aufbau, Funktion und Einstell-
möglichkeiten des Wegaufnehmers BTL7 mit SSI-Schnitt-
stelle. Sie gilt für die Typen
BTL7-S5_ _(B)-M _ _ _ _ -P-S32/S115/S147/KA _ _/FA_ _
(siehe Typenschlüssel ab Seite25).
Die Anleitung richtet sich an qualifizierte Fachkräfte. Lesen
Sie diese Anleitung, bevor Sie den Wegaufnehmer installie-
ren und betreiben.
1.2 Verwendete Symbole und Konventionen
Einzelne Handlungsanweisungen werden durch ein
vorangestelltes Dreieck angezeigt.
►Handlungsanweisung 1
Handlungsabfolgen werden nummeriert dargestellt:
1. Handlungsanweisung 1
2. Handlungsanweisung 2
Hinweis, Tipp
Dieses Symbol kennzeichnet allgemeine
Hinweise.
1.3 Lieferumfang
– Wegaufnehmer BTL7
– Befestigungsklammern mit Isolierhülsen und
Schrauben
– Kurzanleitung
Die Positionsgeber sind in unterschiedlichen
Bauformen lieferbar und deshalb gesondert zu
bestellen.
1.4 Zulassungen und Kennzeichnungen
UL-Zulassung1)
File No.
E227256
1) Nicht bei BTL7-…-FA_ _
US-Patent 5923164
Das US-Patent wurde in Verbindung mit diesem Produkt
erteilt.
Mit dem CE-Zeichen bestätigen wir, dass
unsere Produkte den Anforderungen der
aktuellen EMV-Richtlinie entsprechen.
Der Wegaufnehmer erfüllt die Anforderungen der folgenden
Produktnorm:
– EN61326-2-3 (Störfestigkeit und Emission)
Emissionsprüfungen:
– Funkstörstrahlung
EN55011
Störfestigkeitsprüfungen:
– Statische Elektrizität (ESD)
EN 61000-4-2 Schärfegrad 3
– Elektromagnetische Felder (RFI)
EN 61000-4-3 Schärfegrad 3
– Schnelle transiente Störimpulse
(Burst)
EN 61000-4-4 Schärfegrad 3
– Stoßspannungen (Surge)
EN 61000-4-5 Schärfegrad 2
– Leitungsgeführte Störgrößen,
induziert durch hochfrequente
Felder
EN 61000-4-6 Schärfegrad 3
– Magnetfelder
EN 61000-4-8 Schärfegrad 4
Nähere Informationen zu Richtlinien,
Zulassungen und Normen sind in der
Konformitätserklärung aufgeführt.
1.5 Verwendete Abkürzungen
SSI Synchron-Serielle Schnittstelle (Synchronous
Serial Interface)
1 Benutzerhinweise
BTL7-S5_ _(B)-M____-P-S32/S115/S147/KA_ _/FA_ _
Wegaufnehmer – Bauform Profil

6deutsch
2.1 Bestimmungsgemäße Verwendung
Der Wegaufnehmer BTL7 bildet zusammen mit einer
Maschinensteuerung (z.B. SPS) ein Wegmesssystem. Er
wird zu seiner Verwendung in eine Maschine oder Anlage
eingebaut und ist für den Einsatz im Industriebereich
vorgesehen. Die einwandfreie Funktion gemäß den Anga-
ben in den technischen Daten wird nur mit original Balluff
Zubehör zugesichert, die Verwendung anderer Komponen-
ten bewirkt Haftungsausschluss.
Das Öffnen des Wegaufnehmers oder eine nichtbestim-
mungsgemäße Verwendung sind nicht zulässig und führen
zum Verlust von Gewährleistungs- und Haftungsansprü-
chen gegenüber dem Hersteller.
2.2 Allgemeines zur Sicherheit des
Wegmesssystems
Die Installation und die Inbetriebnahme darf nur durch
geschulte Fachkräfte mit grundlegenden elektrischen
Kenntnissen erfolgen.
Eine geschulte Fachkraft ist, wer aufgrund seiner fachli-
chen Ausbildung, seiner Kenntnisse und Erfahrungen
sowie seiner Kenntnisse der einschlägigen Bestimmungen
die ihm übertragenen Arbeiten beurteilen, mögliche Gefah-
ren erkennen und geeignete Sicherheitsmaßnahmen treffen
kann.
Der Betreiber hat die Verantwortung, dass die örtlich
geltenden Sicherheitsvorschriften eingehalten werden.
Insbesondere muss der Betreiber Maßnahmen treffen,
dass bei einem Defekt des Wegmesssystems keine Gefah-
ren für Personen und Sachen entstehen können.
Bei Defekten und nichtbehebbaren Störungen des Weg-
aufnehmers ist dieser außer Betrieb zu nehmen und gegen
unbefugte Benutzung zu sichern.
2.3 Bedeutung der Warnhinweise
Beachten Sie unbedingt die Warnhinweise in dieser
Anleitung und die beschriebenen Maßnahmen zur
Vermeidung von Gefahren.
Die verwendeten Warnhinweise enthalten verschiedene
Signalwörter und sind nach folgendem Schema aufgebaut:
SIGNALWORT
Art und Quelle der Gefahr
Folgen bei Nichtbeachtung der Gefahr
►Maßnahmen zur Gefahrenabwehr
Die Signalwörter bedeuten im Einzelnen:
ACHTUNG
Kennzeichnet eine Gefahr, die zur Beschädigung oder
Zerstörung des Produkts führen kann.
GEFAHR
Das allgemeine Warnsymbol in Verbindung mit dem
Signalwort GEFAHR kennzeichnet eine Gefahr, die
unmittelbar zum Tod oder zu schweren Verletzungen
führt.
2.4 Entsorgung
►Befolgen Sie die nationalen Vorschriften zur Entsor-
gung.
2 Sicherheit
BTL7-S5_ _(B)-M____-P-S32/S115/S147/KA_ _/FA_ _
Wegaufnehmer – Bauform Profil

www.balluff.com 7deutsch
3.1 Aufbau
Elektrischer Anschluss: Der elektrische Anschluss ist fest
über ein Kabel oder über eine Steckverbindung ausgeführt
(siehe Typenschlüssel
ab Seite25 ).
Gehäuse: Aluminiumgehäuse, in dem sich der Wellenleiter
und die Auswerteelektronik befinden.
Positionsgeber: Definiert die zu messende Position auf
dem Wellenleiter. Positionsgeber sind in unterschiedlichen
Bauformen lieferbar und gesondert zu bestellen (siehe
Zubehör ab Seite21).
Nennlänge: Um den Wegaufnehmer optimal an die
Anwendung anzupassen, sind Nennlängen von 50mm bis
7620mm lieferbar.
Bild 3-1: Wegaufnehmer BTL7…, Aufbau
3 Aufbau und Funktion
12 72 73
~80 ~80~250 ~250
15
50
35
68
~23
13.8
max. 7
41
36.8
1) Nicht nutzbarer Bereich
2) Nicht im Lieferumfang enthalten
1) Nennlänge =
Messbereich Positionsgeber
BTL5-P-3800-2
1)
Befestigungsklammern mit Isolierbuchsen
und Zylinderkopfschrauben ISO4762M5x22,
max. Anzugsdrehmoment 2Nm
2)
2)
BTL7…-Kabel
BTL7…-S32/S147 Draufsicht auf
BTL7…-S32
BTL7…-S115
Kerbe
BTL7-S5_ _(B)-M____-P-S32/S115/S147/KA_ _/FA_ _
Wegaufnehmer – Bauform Profil

8deutsch
3Aufbau und Funktion (Fortsetzung)
3.2 Funktion
Im Wegaufnehmer BTL7 befindet sich der Wellenleiter,
geschützt durch ein Aluminiumgehäuse. Entlang des
Wellenleiters wird ein Positionsgeber bewegt. Dieser
Positionsgeber ist mit dem Anlagenbauteil verbunden, des-
sen Position bestimmt werden soll.
Der Positionsgeber definiert die zu messende Position auf
dem Wellenleiter.
Ein intern erzeugter INIT-Impuls löst in Verbindung mit dem
Magnetfeld des Positionsgebers eine Torsionswelle im Wel-
lenleiter aus, die durch Magnetostriktion entsteht und mit
Ultraschallgeschwindigkeit fortschreitet.
Die zum Ende des Wellenleiters laufende Torsionswelle
wird in der Dämpfungszone absorbiert. Die zum Anfang
des Wellenleiters laufende Torsionswelle erzeugt in einer
Abnehmerspule ein elektrisches Signal. Aus der Laufzeit
der Welle wird die Position bestimmt, die antivalent in Form
synchron-serieller Daten (SSI) auf der RS-422-Schnittstelle
ausgegeben wird. Dies geschieht mit hoher Präzision und
Reproduzierbarkeit innerhalb des als Nennlänge angege-
benen Messbereichs.
Zusätzlich zu dem Ausgabewert Position können
folgende Funktionen gewählt werden (nur
BTL7-S510(B)-…):
– Positionsdifferenz
– Geschwindigkeit (mit und ohne Vorzeichen)
– Geschwindigkeitsdifferenz
3.3 LED Anzeige
Bild 3-2:
LED 2
LED 1
LED-Anzeigen BTL7
LED1
Grün Normalfunktion
Positionsgeber ist innerhalb der Grenzen.
Rot Fehler
Kein Positionsgeber oder Positionsgeber außerhalb
der Grenzen.
LED2
Grün Synchroner Betrieb1)
Interne Messung ist synchron zur SSI-Abfrage.
Aus Asynchroner Betrieb1)
Interne Messung ist asynchron zur SSI-Abfrage.
Grün
blinkend
Programmiermodus
Nur bei BTL7-S510(B)-…
1) Der asynchrone Betrieb wird erreicht, wenn die externe Abtastfrequenz
>fA,max oder <62,5Hz ist (nur bei BTL7-S5_ _B-…), siehe Technische
Daten auf Seite20, Bild 8-1.
Hinweis zur Konfiguration
(nur BTL7-S510(B)-…)
Der gesamte Funktionsumfang kann nur mit der
PC-Software „Micropulse Configuration Tool“
konfiguriert werden. Dazu muss die USB-Kom-
munikationsbox angeschlossen werden (siehe
Zubehör auf Seite24).
Beim Lesen bzw. Schreiben von Daten über das Micro-
pulse Configuration Tool blinkt LED2 grün, um den Pro-
grammiermodus anzuzeigen.
Verhalten der LED1 und des Fehlerwerts über den gesam-
ten Bereich:
Bild 3-3:
Nullpunkt Endpunkt
Magnet
fehlt
Pos
SSI
out
0
≈5mm
2
21
LED
Verhalten der LED1 und des Fehlerwerts BTL7≥5µm
Bei Auflösungen ≥5µm wird im Fehlerfall Bit 221 gesetzt.
Bei Auflösungen <5µm ist das Fehlerbit nicht vorhanden
und es wird der Wert 0 ausgegeben.
BTL7-S5_ _(B)-M____-P-S32/S115/S147/KA_ _/FA_ _
Wegaufnehmer – Bauform Profil

www.balluff.com 9deutsch
4.1 Wegaufnehmer einbauen
ACHTUNG
Unsachgemäße Montage
Unsachgemäße Montage kann die Funktion des Wegauf-
nehmers beeinträchtigen und zu Beschädigungen führen.
►Es ist darauf zu achten, dass keine starken
elektrischen oder magnetischen Felder in
unmittelbarer Nähe des Wegaufnehmers auftreten.
►Die für den Einbau angegebenen Abstände sind
unbedingt einzuhalten.
Die Einbaulage ist beliebig. Mit den mitgelieferten Befesti-
gungsklammern und Zylinderkopfschrauben wird der
Wegaufnehmer auf einer ebenen Fläche der Maschine
montiert. Befestigungsklammern werden in ausreichender
Zahl mitgeliefert.
Um die Entstehung von Resonanzfrequenzen
bei Vibrationsbelastungen zu vermeiden, emp-
fehlen wir, die Befestigungsklammern in unre-
gelmäßigen Abständen zu platzieren.
Durch die mitgelieferten Isolierbuchsen wird der Wegauf-
nehmer von der Maschine elektrisch isoliert (siehe
Bild3-1).
1. Wegaufnehmer in die Befestigungsklammern führen.
2. Wegaufnehmer mit den Befestigungsschrauben auf
dem Untergrund fixieren (Schrauben in den Klammern
mit max.2Nm festziehen).
3. Postionsgeber (Zubehör) einbauen.
Der Wegaufnehmer in Profilbauweise eignet
sich sowohl für freie, d.h. berührungslos arbei-
tende Positionsgeber (sieheBild 4-4 bis
Bild 4-8) als auch für geführte Positionsgeber
(siehe Bild 4-1 bis Bild 4-3).
4.2 Geführte Positionsgeber
Beim Einbau des Positionsgebers ist zu beachten:
– Seitliche Kräfte vermeiden.
– Den Positionsgeber über eine Gelenkstange mit dem
Maschinenteil verbinden (siehe Zubehör auf
Seite21).
Bild 4-1:
66.4
60
1
Maße und Abstände mit Positionsgeber BTL5-F-2814-1S
Bild 4-2:
52.5
47.5
1
Maße und Abstände mit Positionsgeber BTL5-T-2814-1S
Bild 4-3:
Y
X
1
Maße und Abstände mit Positionsgeber
BTL5-M/N-2814-1S
BTL5-M-2814-1S BTL5-N-2814-1S
Abstand X 48,5mm 57mm
Abstand Y 51mm 59,5mm
Tab. 4-1: Abstände für Positionsgeber BTL5-M/N-2814-1S
4 Einbau und Anschluss
BTL7-S5_ _(B)-M____-P-S32/S115/S147/KA_ _/FA_ _
Wegaufnehmer – Bauform Profil

10 deutsch
4Einbau und Anschluss (Fortsetzung)

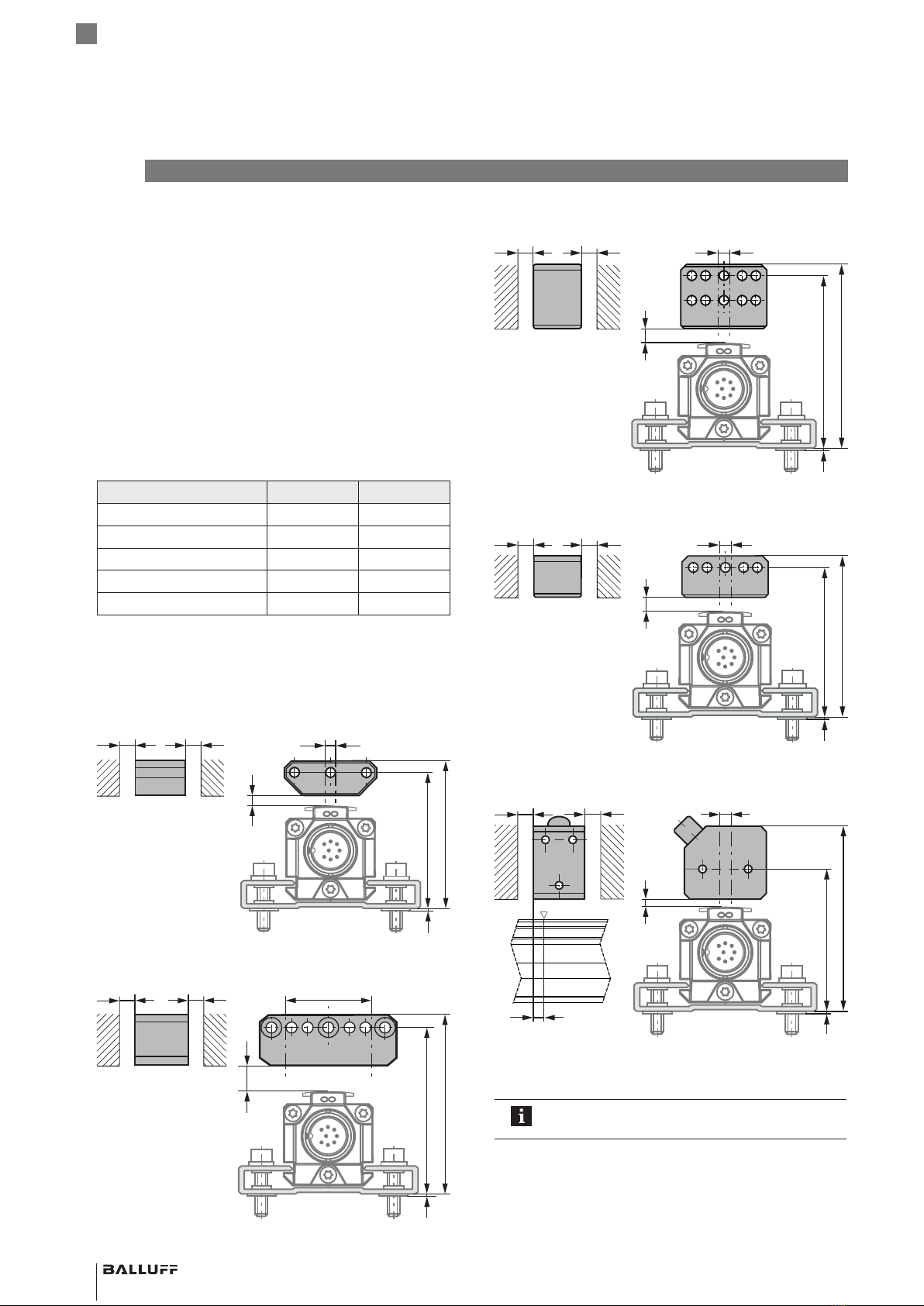

4.3 Freie Positionsgeber
Beim Einbau des Positionsgebers ist zu beachten:
– Um die Genauigkeit des Wegmesssystems zu gewähr-
leisten, wird der Positionsgeber mit nichtmagnetisier-
baren Schrauben (Edelstahl, Messing, Aluminium) am
bewegten Maschinenteil befestigt.
– Das bewegte Maschinenteil muss den Positionsgeber
auf einer parallel zum Wegaufnehmer verlaufenden
Bahn führen.
– Der AbstandA zwischen Positionsgeber und Teilen, die
aus magnetisierbarem Material bestehen, muss minde-
stens 10mm betragen (siehe Bild 4-4 bis Bild 4-8).
– Für den AbstandB zwischen Positionsgeber und
Wegaufnehmer und für den MittenversatzC (siehe
Bild 4-4 bis Bild 4-8) sind folgende Werte einzuhalten:
Typ der Positionsgeber AbstandB1) VersatzC
BTL5-P-3800-2 0,1…4mm ±2mm
BTL5-P-5500-2 5…15mm ±15mm
BTL5-P-4500-1 0,1…2mm ±2mm
BTL6-A-3800-2 4…8mm2) ±5mm
BTL6-A-3801-2 4…8mm2) ±5mm
1) Der gewählte Abstand muss über die gesamte Messlänge konstant
bleiben.
2) Für optimale Messergebnisse wird ein AbstandB von 6…8mm
empfohlen.
Tab. 4-2: Abstand und Versatz für freie Positionsgeber
Bild 4-4:
B
C
50+4
A A
55+4
1
Maße und Abstände mit Positionsgeber BTL5-P-3800-2
Bild 4-5:
C
B
A
A
1
61+10
66+10
Maße und Abstände mit Positionsgeber BTL5-P-5500-2
Bild 4-6:
C
B
A A
1
74+4
69+4
Maße und Abstände mit Positionsgeber BTL6-A-3800-2
Bild 4-7:
C
B
A A
1
63+4
58+4
Maße und Abstände mit Positionsgeber BTL6-A-3801-2
Bild 4-8:
B
A
A
C
4
1
81+2
57.5+2
Maße und Abstände mit Positionsgeber BTL5-P-4500-1
mit elektrischer Magnetfeld-Erzeugung (24V/100mA)
Der Messbereich ist um 4mm in Richtung des
Wegaufnehmersteckers versetzt (siehe Bild 4-8).
Stecker
mit LED
BTL7-S5_ _(B)-M____-P-S32/S115/S147/KA_ _/FA_ _
Wegaufnehmer – Bauform Profil

www.balluff.com 11deutsch
4.4 Elektrischer Anschluss
Je nach Anschlussvariante ist der elektrische Anschluss
fest über ein Kabel oder über eine Steckverbindung ausge-
führt.
Die Anschlussbelegung bzw. die Pinbelegung der jeweili-
gen Ausführung ist Tab. 4-3 bis Tab. 4-6 zu entnehmen.
Beachten Sie die Informationen zu Schirmung
und Kabelverlegung auf Seite12.

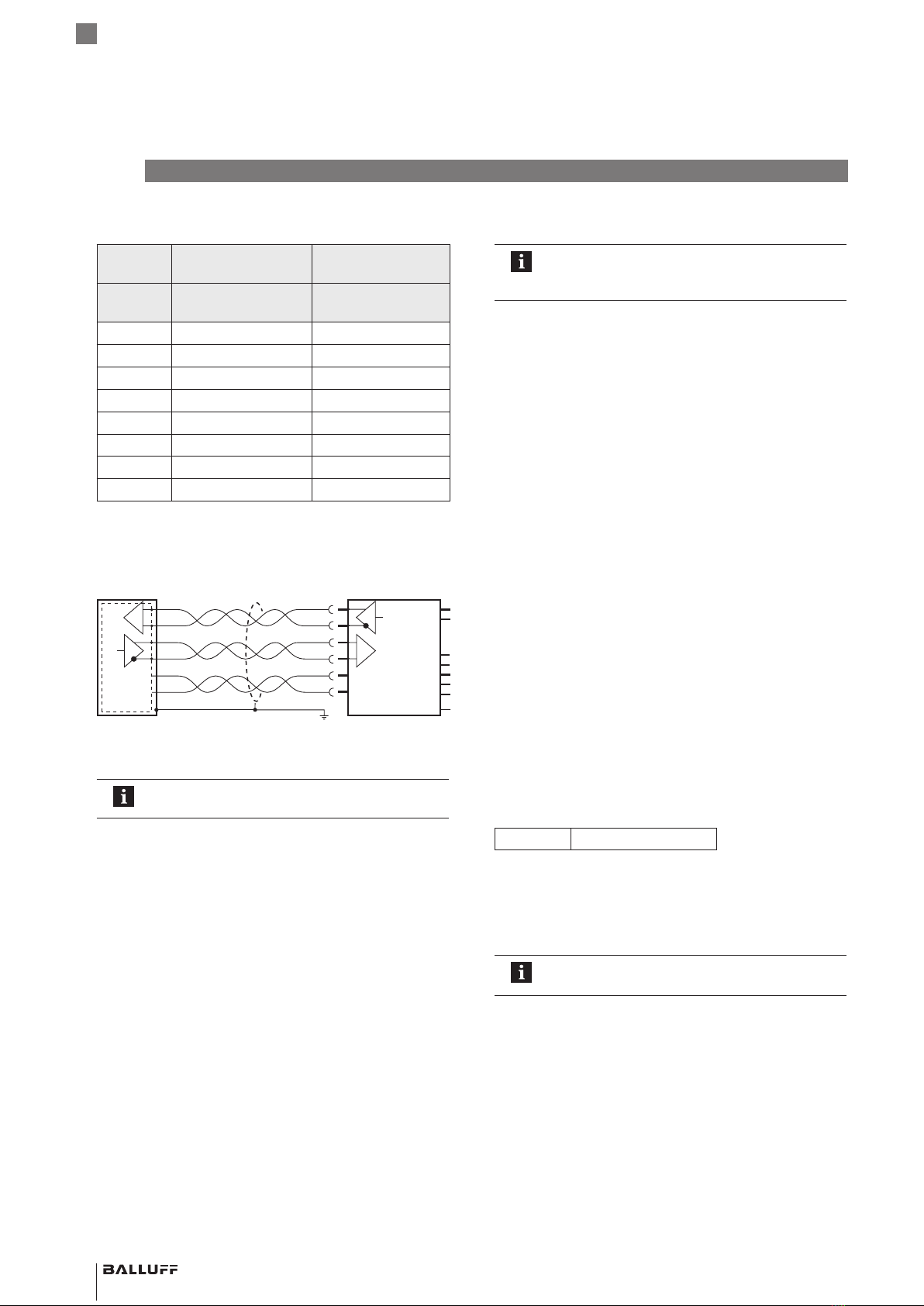

4.4.1 Steckverbinder S32
BTL7 Standard BTL7 USB-
Configurable
Pin BTL7-S5_ _-…-S32
BTL7-S5_ _B-…-S32
BTL7-S510-…-S32
BTL7-S510B-…-S32
1 +Clk +Clk
2 +Data +Data
3 –Clk –Clk
4 nicht belegt1) La2)
5 –Data –Data
6 GND GND
7 10…30V 10…30V
8 nicht belegt1) Lb2)
1) Nicht belegte Adern können steuerungsseitig mit GND verbunden
werden, aber nicht mit dem Schirm.
2) Kommunikationsleitung
Tab. 4-3: Anschlussbelegung BTL7…-S32
Bild 4-9: Pinbelegung S32 (Draufsicht auf Stecker am Wegaufneh-
mer), 8-poliger Rundstecker M16
4Einbau und Anschluss (Fortsetzung)
4.4.2 Steckverbinder S115
BTL7 Standard BTL7 USB-
Configurable
Pin BTL7-S5_ _-…-S115
BTL7-S5_ _B-…-S115
BTL7-S510-…-S115
BTL7-S510B-…-S115
1 +Clk +Clk
2 +Data +Data
3 –Clk –Clk
4 nicht belegt1) La2)
5 –Data –Data
6 GND GND
7 10…30V 10…30V
8 nicht belegt1) Lb2)
1) Nicht belegte Adern können steuerungsseitig mit GND verbunden
werden, aber nicht mit dem Schirm.
2) Kommunikationsleitung
Tab. 4-4: Anschlussbelegung BTL7…-S115
Bild 4-10: Pinbelegung S115 (Draufsicht auf Stecker am Wegaufneh-
mer), 8-poliger Rundstecker M12
4.4.3 Steckverbinder S147
BTL7 Standard
Pin BTL7-S5_ _-…-S147
BTL7-S5_ _B-…-S147
1 –Data
2 +Data
3 +Clk
4 –Clk
5 10…30V
6 GND
7 nicht belegt1)
1) Nicht belegte Adern können steuerungsseitig mit GND verbunden
werden, aber nicht mit dem Schirm.
Tab. 4-5: Anschlussbelegung BTL7…-S147
Bild 4-11: Pinbelegung S147 (Draufsicht auf Stecker am Wegaufneh-
mer), 7-poliger Rundstecker M16
BTL7-S5_ _(B)-M____-P-S32/S115/S147/KA_ _/FA_ _
Wegaufnehmer – Bauform Profil

12 deutsch
4.4.4 Kabelanschluss
BTL7 Standard BTL7 USB-
Configurable
Kabel-
farbe
BTL7-S5_ _-…-KA/FA
BTL7-S5_ _B-…-KA/FA
BTL7-S510-…-KA/FA
BTL7-S510B-…-KA/FA
YE Gelb +Clk +Clk
GY Grau +Data +Data
PK Rosa –Clk –Clk
RD Rot nicht belegt1) La2)
GN Grün –Data –Data
BU Blau GND GND
BN Braun 10…30V 10…30V
WH Weiß nicht belegt1) Lb2)
1) Nicht belegte Adern können steuerungsseitig mit GND verbunden
werden, aber nicht mit dem Schirm.
2) Kommunikationsleitung
Tab. 4-6: Anschlussbelegung BTL7…-Kabel
Bild 4-12:
+Clk
–Clk
+Data
–Data
GND
+24 V
YE
PK
GY
GN
BU
BN Auswertung
oder
Steuerung
Anschlussbeispiel für BTL7-S…-Kabel 24VDC mit
Auswertung/Steuerung
Clk, Data und Versorgung sind paarweise
verseilt (sieheBild 4-12).
4.5 Schirmung und Kabelverlegung
Definierte Erdung!
Wegaufnehmer und Schaltschrank müssen auf
dem gleichen Erdungspotenzial liegen.
Schirmung
Zur Gewährleistung der elektromagnetischen Verträglich-
keit (EMV) sind folgende Hinweise zu beachten:
– Wegaufnehmer und Steuerung mit einem geschirmten
Kabel verbinden.
Schirmung: Geflecht aus Kupfer-Einzeldrähten,
Bedeckung mindestens85%.
– Steckerausführung: Schirm im Steckverbinder mit dem
Steckergehäuse flächig verbinden.
– Kabelausführung: Wegaufnehmerseitig ist der Kabel-
schirm mit dem Gehäuse verbunden.
Magnetfelder
Das Wegmesssystem ist ein magnetostriktives System.
Auf ausreichenden Abstand des Wegaufnehmers zu
starken externen Magnetfeldern achten.
Kabelverlegung
Kabel zwischen Wegaufnehmer, Steuerung und Stromver-
sorgung nicht in der Nähe von Starkstromleitungen verle-
gen (induktive Einstreuungen möglich).
Kabel zugentlastet verlegen.
Biegeradius bei ortsfester Verlegung
Der Biegeradius bei fester Kabelverlegung muss mindes-
tens das Fünffache des Kabeldurchmessers betragen.
Kabellänge
BTL7-S… max. 500 m1)
1) Voraussetzung: durch Aufbau, Schirmung und Verlegung keine Einwir-
kung fremder Störfelder. Benötigter Leitungsquerschnitt ≥0,6mm2bzw.
≤AWG19.
Tab. 4-7: Kabellänge BTL7-S…
Hinweise zur Leitungslänge, siehe Technische
Daten auf Seite20, Bild 8-2.
Entstörung
Um einen Potenzialausgleich (Stromfluss) über den Schirm
des Kabels zu vermeiden, Folgendes beachten:
– Isolierbuchsen verwenden.
– Schaltschrank und Anlage, in der sich der Wegaufneh-
mer befindet, auf das gleiche Erdungspotenzial bringen.
4Einbau und Anschluss (Fortsetzung)
BTL7-S5_ _(B)-M____-P-S32/S115/S147/KA_ _/FA_ _
Wegaufnehmer – Bauform Profil

www.balluff.com 13deutsch
5.1 System in Betrieb nehmen
GEFAHR
Unkontrollierte Systembewegungen
Bei der Inbetriebnahme und wenn die Wegmesseinrichtung
Teil eines Regelsystems ist, dessen Parameter noch nicht
eingestellt sind, kann das System unkontrollierte
Bewegungen ausführen. Dadurch können Personen
gefährdet und Sachschäden verursacht werden.
►Personen müssen sich von den Gefahrenbereichen
der Anlage fernhalten.
►Inbetriebnahme nur durch geschultes Fachpersonal.
►Sicherheitshinweise des Anlagen- oder Systemher-
stellers beachten.
1. Anschlüsse auf festen Sitz und richtige Polung prüfen.
Beschädigte Anschlüsse tauschen.
2. System einschalten.
3. Messwerte und einstellbare Parameter prüfen und ggf.
den Wegaufnehmer neu einstellen.
Insbesondere nach dem Austausch des Weg-
aufnehmers oder der Reparatur durch den
Hersteller die korrekten Werte im Nullpunkt und
Endpunkt prüfen.
5.2 Hinweise zum Betrieb
– Funktion des Wegmesssystems und aller damit ver-
bundenen Komponenten regelmäßig überprüfen.
– Bei Funktionsstörungen das Wegmesssystem außer
Betrieb nehmen.
– Anlage gegen unbefugte Benutzung sichern.
5 Inbetriebnahme
BTL7-S5_ _(B)-M____-P-S32/S115/S147/KA_ _/FA_ _
Wegaufnehmer – Bauform Profil

14 deutsch
6 SSI-Schnittstelle
6.1 Prinzip
SSI bedeutet Synchronous Serial Interface und beschreibt
eine digitale synchrone Schnittstelle mit einer differenziellen
Clock-Leitung und einer differenziellen Datenleitung.
Mit der ersten fallenden Taktflanke wird das auszugebende
Datenwort im Wegaufnehmer zwischengespeichert, um
Datenkonsistenz zu gewährleisten. Die Ausgabe der Daten
erfolgt mit der ersten steigenden Taktflanke, d.h. der
Wegaufnehmer gibt mit jeder steigenden Taktflanke ein Bit
auf die Datenleitung. Dabei sind in der Steuerung die
Leitungskapazitäten und Verzögerungen der Treiber tvbeim
Abfragen der Datenbits zu berücksichtigen.
Die max. Taktfrequenz fClk ist abhängig von der Kabellänge
(siehe Technische Daten auf Seite20, Bild 8-2). Die
tm-Zeit, auch als Monoflop-Zeit bezeichnet, wird mit der
letzten fallenden Flanke gestartet und mit der letzten
steigenden Flanke als Low-Pegel ausgegeben. Die Daten-
leitung bleibt so lange auf Low, bis die tm-Zeit abgelaufen
ist. Danach ist der Wegaufnehmer für das nächste Clock-
paket wieder empfangsbereit.
Cl
k
Da
ta
T
Clk
t
v
t
v
Clk
Data MSBLSB
T
Clk
1234 5nn+1
t
m
SSIn
Clk
Data
T
A
TClk = 1/fClk SSI-Clockperiode = 1/SSI-Clockfrequenz
TA= 1/fAAbtastperiode = 1/Abtastfrequenz
n Anzahl der zu übertragenden Bits (erfordert n+1 Clockimpulse)
tm= 2·TClk Zeit bis die SSI-Schnittstelle wieder bereit ist
tv= 150ns Verzögerungszeit der Übertragung (gemessen mit 1m Kabel)
Beim BTL7-S__B-M… werden die Positionsdaten syn-
chron zur externen Abtastperiode zeitnah ermittelt und
ausgegeben. Für einen synchronen Betrieb muss die
Abtastperiode TAim Bereich TA,min≤TA≤16ms liegen.
Außerhalb dieses Bereichs wechselt der Wegaufnehmer in
den asynchronen Betrieb. Wird die minimale Abtastzeit
unterschritten, gibt der Wegaufnehmer mehrmals den
gleichen Positionswert aus. Die externe Abtastfrequenz ist
dann größer als die interne. Zudem muss TAso lang sein,
dass das nächste Clockpaket nicht in den tm-Bereich des
vorherigen Pakets fällt.
BTL7-S5_ _(B)-M____-P-S32/S115/S147/KA_ _/FA_ _
Wegaufnehmer – Bauform Profil

www.balluff.com 15deutsch
6SSI-Schnittstelle (Fortsetzung)
6.2 Datenformate
BTL7 Standard hat werkseitig folgende Einstellungen für
die Positionsausgabe, die nachträglich nicht mehr verän-
dert werden können:
– SSI24, SSI25 oder SSI26
– Binär oder Gray codiert
– steigend oder fallend
Der Inhalt der zu übertragenden Information und der
Fehlerwert sind beim BTL7-S510(B)-… konfigurierbar. Es
können Position, Geschwindigkeit oder Positions-/
Geschwindigkeitsdifferenzen über Data gesendet werden.
Das MSB wird immer zuerst übertragen.
23 Position 0
M L
Ausgabe einer Position über SSI24
M = MSB (Most Significant Bit)
L = LSB (Least Significant Bit)
25 24 23 22 21 20 Fehlerwert bzw. Positionswert 0
00001000000000000000000000
Beispiel einer SSI26 mit Fehlerbit auf Bitposition21 und
Fehlerwert0. Die Datenlänge ist hier 21Bit, die Gesamt-
Bitanzahl ist 26. Vor dem Fehlerbit werden vier Nullen
übertragen.
Cl
k
Da
ta 15
1234 5
SSI16
14 13 12
678 9 10 11 12 13 14 15 16 17
11 10 9876543210
MSBLSB
Bild 6-1: Beispiel für eine vollständige SSI16-Datenübertragung
Positions- oder Geschwindigkeitsdaten können beim
BTL7-S510(B)-… je nach Konfiguration vorzeichenbehaftet
sein. Die Ausgabe von negativen Werten erfolgt im 2-er
Komplement. Bei positiven Geschwindigkeiten entfernt
sich der Positionsgeber von der Anschlussseite, bei negati-
ven Geschwindigkeiten bewegt er sich auf die Anschluss-
seite zu. Die Steuerung muss dann auf die Verarbeitung
von signed-Daten eingestellt sein.
6.3 Fehlerhafte SSI-Abfrage
Untertaktung
Bei zu wenigen Taktflanken wird für die Zeitto(to=2·TClk
Timeout-Zeiten) nach der letzten negativen Flanke von Clk
der anstehende Datenpegel gehalten. Sollte noch eine
positive Flanke auftreten, dann wird noch das nächste Bit
ausgegeben. Danach tritt intern ein To-Event auf, der
Datenausgang geht auf Low und nach Ablauf der Zeit tm
auf High. Der High-Pegel wird bis zum nächsten Clock-
Burst gehalten. Die Zeittmstartet im Anschluss an die
Zeitto.
Übertaktung
Bei zu vielen Taktflanken geht der Datenausgang nach
Ablauf der korrekten Anzahl von Takten auf Low. Mit jeder
weiteren negativen Flanke von Clk wird der tm-Timer erneut
gestartet und intern der Tm-Event gesetzt. Nach Ablauf der
Zeittmgeht Data wieder auf High.
Im Micropulse Configuration Tool wird ein To- oder Tm-
Event im Statusfeld als Kommunikationsfehler dargestellt.
Zusammenfassend hat ein Kommunikationsfehler folgende
Ursachen:
– Die im Wegaufnehmer eingestellte Bitanzahl stimmt
nicht mit der Bitanzahl in der Steuerung überein.
nBTL>nPLC→ To-Event
nBTL<nPLC→Tm-Event
– Die SSI-Taktfrequenz ist zu niedrig
fClk<9,771kHz→To-Event
– Die Taktpause zwischen zwei Clockpaketen ist zu kurz
→Tm-Event
BTL7-S5_ _(B)-M____-P-S32/S115/S147/KA_ _/FA_ _
Wegaufnehmer – Bauform Profil

16 deutsch
6SSI-Schnittstelle (Fortsetzung)
6.4 Synchroner und asynchroner Betrieb
Synchroner Betrieb
Für regeltechnische Anwendungen ist häufig ein gleichmä-
ßiges und kurzes Timing erforderlich. Die Positionsverzö-
gerung tDsoll möglichst kurz und konstant sein. In
geschlossenen Regelkreisen ist daher der synchrone
Betrieb vorgesehen. Dabei passt sich der interne Messzyk-
lus an den externen Abtastzyklus an.
Folgende Grafik verdeutlicht diesen Zusammenhang:
Im synchronen Betrieb müssen zwei Randbedingungen
beachtet werden:
– Die externe Abtastfrequenz fAmuss sich im Bereich
62,5Hz<fA<fA,max befinden. Die maximal zulässige
Abtastfrequenz fA,max ist in Bild 8-1 auf Seite20
dargestellt.
– Die Abtastfrequenz sollte möglichst konstant sein.
Die Abtastfrequenz ist der Kehrwert der Zeit
zwischen zwei Clock-Paketen und darf nicht mit
der SSI-Clockfrequenz verwechselt werden.
Asynchroner Betrieb
Beim asynchronen Betrieb ist die externe Abtastfrequenz
unabhängig von der internen Abtastfrequenz des Wegauf-
nehmers. Dadurch ist je nach externem Abfragezeitpunkt
die Position mehr oder weniger aktuell, die Positionsverzö-
gerung tDist nicht konstant. Sie ist im ungünstigsten Fall
gleich der internen Abtastperiode. Der Wegaufnehmer
arbeitet intern immer mit seiner maximal möglichen Abtast-
frequenz. Die maximale Abtastfrequenz fA,max ist auf Grund
des Messprinzips abhängig von der Nennlänge des Weg-
aufnehmers.
Die folgende Grafik zeigt das Verhalten zwischen interner
und externer Abtastung im asynchronen Betrieb:
Clk
Data
externer
Abtastzeitpunkt
neuer Wert vorhanden
interner Abtastzeit-
punkt + Verarbeitung
Positionsverzögerung
Clk
Data
externer
Abtastzeitpunkt
neuer Wert vorhanden
interner Abtastzeit-
punkt + Verarbeitung
Positionsverzögerung
BTL7-S5_ _(B)-M____-P-S32/S115/S147/KA_ _/FA_ _
Wegaufnehmer – Bauform Profil

www.balluff.com 17deutsch
7 Konfiguration mit dem Micropulse Configuration Tool (nur für BTL7-S510(B)-…)
7.1 Micropulse Configuration Tool
Mit der PC-Software Micropulse Configuration Tool können
die Wegaufnehmer BTL7-S510(B)-… schnell und einfach
am PC konfiguriert werden.
Die wichtigsten Eigenschaften sind:
– Online-Anzeige der aktuellen Position der Positionsge-
ber
– Grafische Unterstützung beim Einstellen der Funkti-
onen und Kennlinien
– Anzeige von Informationen zum angeschlossenen
Wegaufnehmer
– Zahlenformate und Einheiten der Darstellung wählbar
– Rücksetzen auf Werkseinstellung möglich
– Demo-Modus ohne angeschlossenen Wegaufnehmer
Die PC-Software und das zugehörige Hand-
buch erhalten Sie im Internet unter
www.balluff.com.

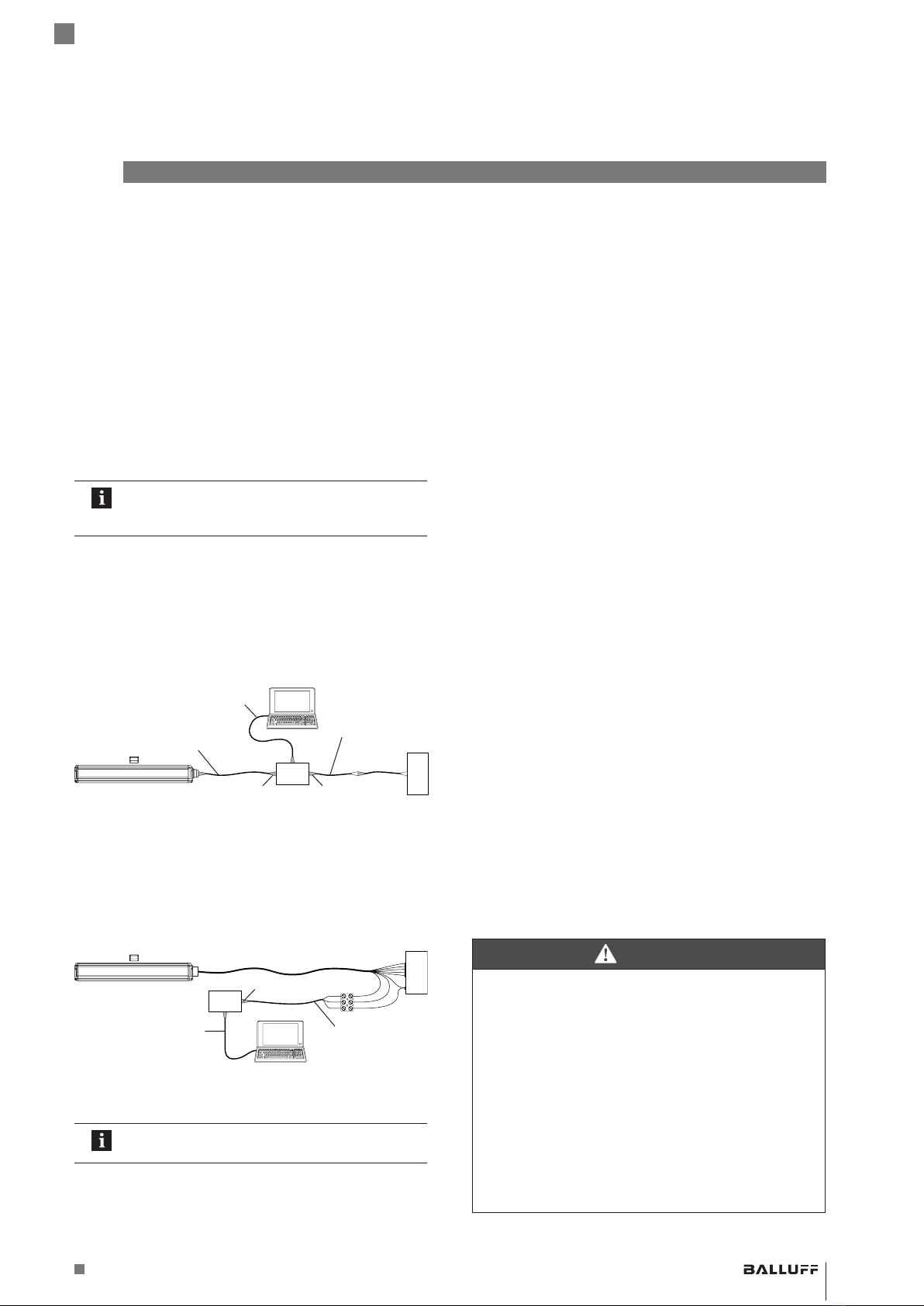

7.2 Anschluss der USB-Kommunikationsbox
Bei den Wegaufnehmern BTL7-S510(B)-… mit Steckver-
binder (S32/S115) muss die Kommunikationsbox zwischen
Wegaufnehmer und Steuerung eingeschleift werden. Die
Kommunikationsbox wird mit einem USB-Kabel an den PC
angeschlossen.
Bild 7-1:
USB-Kabel
6-polig8-polig
Anschlusskabel ca. 0,3m mit
Steckverbinder (Buchse)
Anschlusskabel ca.
0,3m mit Steckver-
binder (Stecker)
Steuerung
Anschluss der Kommunikationsbox mit Steckverbinder
Bei einem Wegaufnehmer BTL7-S510(B)-…-Kabel werden
die Kommunikationsleitungen La, Lb sowie GND mit der
USB-Kommunikationsbox verbunden.
Bild 7-2:
Steuerung
8-polig
USB-Kabel Anschlusskabel ca.
0,6m mit Lüster-
klemme
Anschluss der Kommunikationsbox mit Kabelanschluss
Beim Lesen und Schreiben von Daten über das
Configuration Tool blinkt LED2 grün.
7.3 Konfigurationsmöglichkeiten
Voraussetzungen
– USB-Kommunikationsbox an Wegaufnehmer und PC
angeschlossen.
– Software korrekt installiert.
– Wegaufnehmer an Stromversorgung angeschlossen.
– Positionsgeber auf Wegaufnehmer.
Funktionen des Ausgangs
– Position: Position im Messbereich.
– Geschwindigkeit: Geschwindigkeit des Positionsge-
bers, das Vorzeichen zeigt die Bewegungsrichtung an.
Eine Bewegung vom Anfangspunkt zum Endpunkt wird
mit positivem Vorzeichen ausgegeben, eine Bewegung
vom Endpunkt zum Anfangspunkt mit negativem
Vorzeichen.
– Geschwindigkeit (kein Vorzeichen): Geschwindig-
keit des Positionsgebers, die Bewegungsrichtung kann
nicht abgelesen werden.
– Positionsdifferenz: Abstand zwischen zwei Positions-
gebern. Die Auswahl ist nur möglich, wenn zwei Positi-
onsgeber ausgewählt sind.
– Geschwindigkeitsdifferenz: Die Geschwindigkeiten
von zwei Positionsgebern werden subtrahiert und der
Betrag gebildet. Die Auswahl ist nur möglich, wenn
zwei Positionsgeber ausgewählt sind.
Kennlinie frei konfigurierbar
– Die Steigung der Kennlinie kann durch Anpassen der
Auflösung eingestellt werden.
– Die Grenzen können an den Messbereich angepasst
werden.
– Der Fehlerwert kann gesetzt werden.
Erweiterte Einstellungen
– SSI-Interface: Wechsel zwischen Synchron- und
Asynchronmodus
– Rauschfilter: Einstellung verschiedener Filterstufen
– Mittelwertfilter: Anzahl der zu mittelnden Werte
Randbedingungen bei mehreren Positionsgebern
– Zwei Positionsgeber können erst ab einer Nennlänge
≥90 mm ausgewählt werden.
– Der Abstand zwischen zwei Positionsgebern muss
≥65 mm sein.
GEFAHR
Unkontrollierte Systembewegungen
Bei der Inbetriebnahme und wenn die Wegmess-
einrichtung Teil eines Regelsystems ist, dessen Parame-
ter noch nicht eingestellt sind, kann das System unkon-
trollierte Bewegungen ausführen. Dadurch können
Personen gefährdet und Sachschäden verursacht
werden.
►Vor der Konfiguration die Anlage außer Betrieb
nehmen.
►Die Wegaufnehmer nur zur Konfiguration an die
Kommunikationsbox anschließen.
►Nach der Konfiguration die Kommunikationsbox
entfernen.
BTL7-S5_ _(B)-M____-P-S32/S115/S147/KA_ _/FA_ _
Wegaufnehmer – Bauform Profil

18 deutsch
8.1 Genauigkeit
Die Angaben sind typische Werte für BTL7-S… bei
24VDC, Raumtemperatur und einer Nennlänge von
500mm in Verbindung mit dem Positionsgeber
BTL5-P-3800-2, BTL5-P-4500-1, BTL5-P-5500-21),
BTL6-A-3800-21), BTL6-A-3801-21), BTL5-F-2814-1S,
BTL5-T-2814-1S, BTL5-M-2814-1S oder
BTL5-N-2814-1S.
Der Wegaufnehmer ist sofort betriebsbereit, die volle
Genauigkeit wird nach der Warmlaufphase erreicht.
Bei Sonderausführungen können andere techni-
sche Daten gelten.
Sonderausführungen sind durch -SA auf dem
Typenschild gekennzeichnet.
Auflösung Position 0,5; 1; 2; 5; 10; 20; 40;
50; 100µm
(zusätzlich 200; 500;
1000µm bei
BTL7-S510(B)-…)
Linearitätsabweichung bei
Nennlänge 50…5500mm
Auflösung ≤10µm
Auflösung >10µm
≤±30µm
≤±2LSB
Nennlänge 5501…7620mm ±0,02%
Hysterese ≤±10µm
Wiederholgenauigkeit ≤±5µm (typ. ±2,5µm)
Temperaturkoeffizient2) ≤15 ppm/K
Auflösung Geschwindigkeit 0,1mm/s
min. erfassbare Geschwindigkeit 1mm/s
max. erfassbare Geschwindigkeit 10m/s
8.2 Umgebungsbedingungen
Betriebstemperatur −40°C…+85°C
Betriebstemperatur für UL
(nur BTL7-…-KA…)
max. +80 °C
Lagertemperatur −40°C…+100°C
Luftfeuchtigkeit <90%, nicht betauend
Schockbelastung
Dauerschock
nach EN60068-2-274), 5)
150g/6ms
150g/2ms
Vibration
nach EN60068-2-64), 5)
20g, 10…2000Hz
Schutzart nach IEC60529
Stecker S32/S115/S147
(in verschraubtem
Zustand)
IP67
Kabel IP684)
3)
8.3 Spannungsversorgung
Spannung, stabilisiert6) 10…30VDC
Restwelligkeit ≤0,5Vss
Stromaufnahme
(bei24VDC)
≤100mA
Einschaltspitzenstrom ≤500mA/10ms
Verpolungsschutz bis 36V
(Versorgung gegen GND)
Überspannungsschutz bis 36V
Spannungsfestigkeit
(GND gegen Gehäuse)
500VAC
8.4 Ausgang
Bitanzahl konfigurierbar
(nur BTL7-S510(B)-…)
16-32
Codierung binär oder Gray
Kennlinie steigend oder fallend
SSI-Daten Position, Geschwindigkeit,
Geschwindigkeit absolut,
Positionsdifferenz, Geschwin-
digkeitsdifferenz (zwischen
2Positionsgebern), Fehlerwert
SSI-Taktfrequenz fClk 10kHz…1MHz
Verhalten im Nullpunkt BTL7 Standard:
keine negativen Werte unter-
halb des Nullpunktes
BTL7-S510(B)-…:
konfigurierbar
Kurzschlussschutz Signalleitungen Data+/–,
Clk+/–, gegen +36V oder
GND
8.5 Kommunikationsleitungen La, Lb
Kurzschlussschutz Signalleitung gegen GND
1) Im Positionsbereich 0…20 mm kann die spezifizierte Linearitätsgrenze um
±100 μm überschritten werden.
2) Nennlänge 500mm, Positionsgeber in der Mitte des Messbereichs
3) Für : Gebrauch in geschlossenen Räumen und bis zu einer Höhe von
2000 m über Meeresspiegel.
4) Einzelbestimmung nach Balluff Werknorm
5) Resonanzfrequenzen ausgenommen
6) Für : Der Wegaufnehmer muss extern über einen energiebegrenzten
Stromkreis gemäß UL61010-1 oder eine Stromquelle begrenzter Leistung
gemäß UL60950-1 oder ein Netzteil der Schutzklasse2 gemäß UL1310
bzw. UL1585 angeschlossen werden.
8 Technische Daten
BTL7-S5_ _(B)-M____-P-S32/S115/S147/KA_ _/FA_ _
Wegaufnehmer – Bauform Profil

www.balluff.com 19deutsch
8.6 Maße, Gewichte
Höhe Gehäuse 36,8mm
Nennlänge 50…7620mm
Gewicht (längenabhängig) ca.1,4kg/m
Gehäusematerial Aluminium
BTL7-…-KA__
Kabelmaterial PUR
cULus20549
80°C, 300V,
internal wiring
Kabeltemperatur –40°C…+90°C
Kabeldurchmesser max. 7mm
zulässiger Biegeradius
feste Verlegung ≥35mm
bewegt ≥105mm
BTL7-...-FA__
Kabelmaterial PTFE
keine UL-Zulassung
verfügbar
Kabeltemperatur –55°C…+200°C
Kabeldurchmesser max. 7mm
zulässiger Biegeradius
feste Verlegung ≥35mm
bewegt kein zulässiger Biegeradius
8Technische Daten (Fortsetzung)
BTL7-S5_ _(B)-M____-P-S32/S115/S147/KA_ _/FA_ _
Wegaufnehmer – Bauform Profil

20 deutsch
8Technische Daten (Fortsetzung)
8.7 Verbindung zur Auswerteeinheit
Die maximale Abtastfrequenz fA,max, bei der mit jeder Abtas-
tung ein neuer aktueller Wert ansteht, lässt sich aus der
folgenden Grafik entnehmen:
Bild 8-1: Maximale Abtastfrequenz in Abhängigkeit von der Nenn-
länge (für Positionsausgabe). Die maximale Abtastfrequenz
bei Geschwindigkeitsausgabe ist auf 3,3kHz begrenzt.
Die maximale SSI-Taktfrequenz fCLK, max ist abhängig von
der Leitungslänge1):
Bild 8-2: Maximale SSI-Taktfrequenz in Abhängigkeit von der
Leitungslänge
fA,max in Hz
Nennlänge in mm
(1) 1 Positionsgeber
(2) 2 Positionsgeber
(nur BTL7-S510(B)-…)
Leitungslänge in m
fClk,max in kHz
1) Bei großer Länge: benötigter Leitungsquerschnitt ≥0,6mm2bzw.
≤AWG19
Die minimale Abtastfrequenz fA,min beträgt 62,5 Hz.
BTL7-S5_ _(B)-M____-P-S32/S115/S147/KA_ _/FA_ _
Wegaufnehmer – Bauform Profil
