Bano 5601-02 User manual

NO
ENG
SE
DK
MONTERINGSANVISNING / MOUNTING INSTRUCTIONS
BANO TOALETT STØTTEHÅNDTAG / BANO WC-STÖDHANDTAG / BANO TOILET GRAB BAR
Vid fabrikationsfel ger Bano kunden
rätt att få den felaktiga produkten utbytt
mot en motsvarande produkt eller till
produkt med likvärdiga egenskaper, i upp
till 3 år efter installation.
Denna produkt är anpassad till
Branschregler Säker Vatteninstallation.
BANO garanterar produktens funktion
om branschreglerna och
monteringsanvisningen följs.
For English see page 4 - För svenska se sidan 5 - For dansk se side 6
BANO AS BANO AB BANO A/S
Utstillingsplassen 3
6823 Sandane-Norge
Phone: [phone]
[email protected]
www.bano.no
Malmskillnadsgatan 58
111 38 Stockholm - Sweden
Phone:[phone]
[email protected]
www.bano.se
Møllehaven 8
4040 Jyllinge - Danmark
Phone: [phone]
[email protected]
www.bano.dk
Rev: 23. august 2013
5601-02 Toalett støttehåndtak 900 mm, grå (NRF 60 35 925/ RSK 898 02 29)
Toilet grab bar 900 mm, grey
5601-B-02 Toalett støttehåndtak 900 mm, svart (NRF 60 35 926/ RSK 898 02 30)
Toilet grab bar 900 mm, black
5608-02 Toalett støttehåndtak 700 mm, grå (NRF 60 35 927/ RSK 898 02 35)
Toilet grab bar 700 mm, grey
5608-B-02 Toalett støttehåndtak 700 mm, svart (NRF 60 35 928/ RSK 898 02 36)
Toilet grab bar 700 mm, black

(2/6)
NO/ BANO TOALETT STØTTEHÅNDTAK
INNHOLD:
Andre veggmaterialer (baderomsplater, veggvinyl osv)
Forbor hull dimensjonert med hensyn på veggtypen. Fyll hullet med godkjent tetningsmasse for våtrom ved
festing av skruer. Se illustrasjon
MONTERING:
Toalett støttehåndtaket festes med fire skruer oppe og to skruer nede i festebraketten som vist i figur
MONTERING AV DEKKSKINNE OG TOPPSTYKKE:
Monter dekklisten i aluminium fra oversiden av festebraketten. Sørg for at dekklisten monteres med det
innbøyde hjørnet opp. Toppstykket limes på plass ved bruk av dobbelsidig tape.
B
Flislagt trevegg:
Forbor hull med 10mm bor kun gjennom flisene. Rengjør og fyll med godkjent tetningsmasse for våtrom ved
festing av skruer. Se illustrasjon
Flislagt betongvegg:
Forbor hull med 12 mm bor kun gjennom flisene. Bytt til 10 mm bor for videre boring i betong. Rengjør hullet og
fyll først tetningsmasse i vegghullet, sett i en nylonplugg og fyll så pluggen med tetningsmasse.
Se illustrasjon A
A
OPPMERKING:
Vær oppmerksom på at veggen og innfestingen må være dimensjonert i henhold til Byggebransjens
Våtromsnorm samt Bano grensesnitt (se www.bano.no) ved montering i Norge for at produktgarantien
skal gjelde. For at produktgarantien skal gjelde ved montering i andre land må vegg og innfesting være
dimensjonert i henhold til gjeldende nasjonale retningslinjer/regelverk samt Bano grensesnitt.
C
A
1 stk støttehåndtak
2 stk dekkskinne aluminium
1 stk toppstykke plast m. dobbelsidig tape
4 stk syrefaste m8x60 mm skruer og skiver (leveres separat)
Anbefalt avstand fra sentrum av toalett til sentrum av toalett støttehåndtaket samt fra gulv til skruehull nr. 1
(venstre støttehåndtak) og skruehull nr. 6 (høyre støttehåndtak) vises i figur
A
INNFESTING I TREVEGG
INNFESTING I MURVEGG
Gips Betong Treverk Fliser
A
5601-02 Toalett støttehåndtak 900 mm, grå
5601-B-02 Toalett støttehåndtak 900 mm, svart
5608-02 Toalett støttehåndtak 700 mm, grå
5608-B-02 Toalett støttehåndtak 700 mm, svart
Lag aldri gjennomgående hull i en våtromsvegg. Rengjør hull etter boring og bruk godkjent
tetningsmasse for våtrom ved festing av skruer. Se illustrasjon

34
12
78
56
(3/6)
B
C

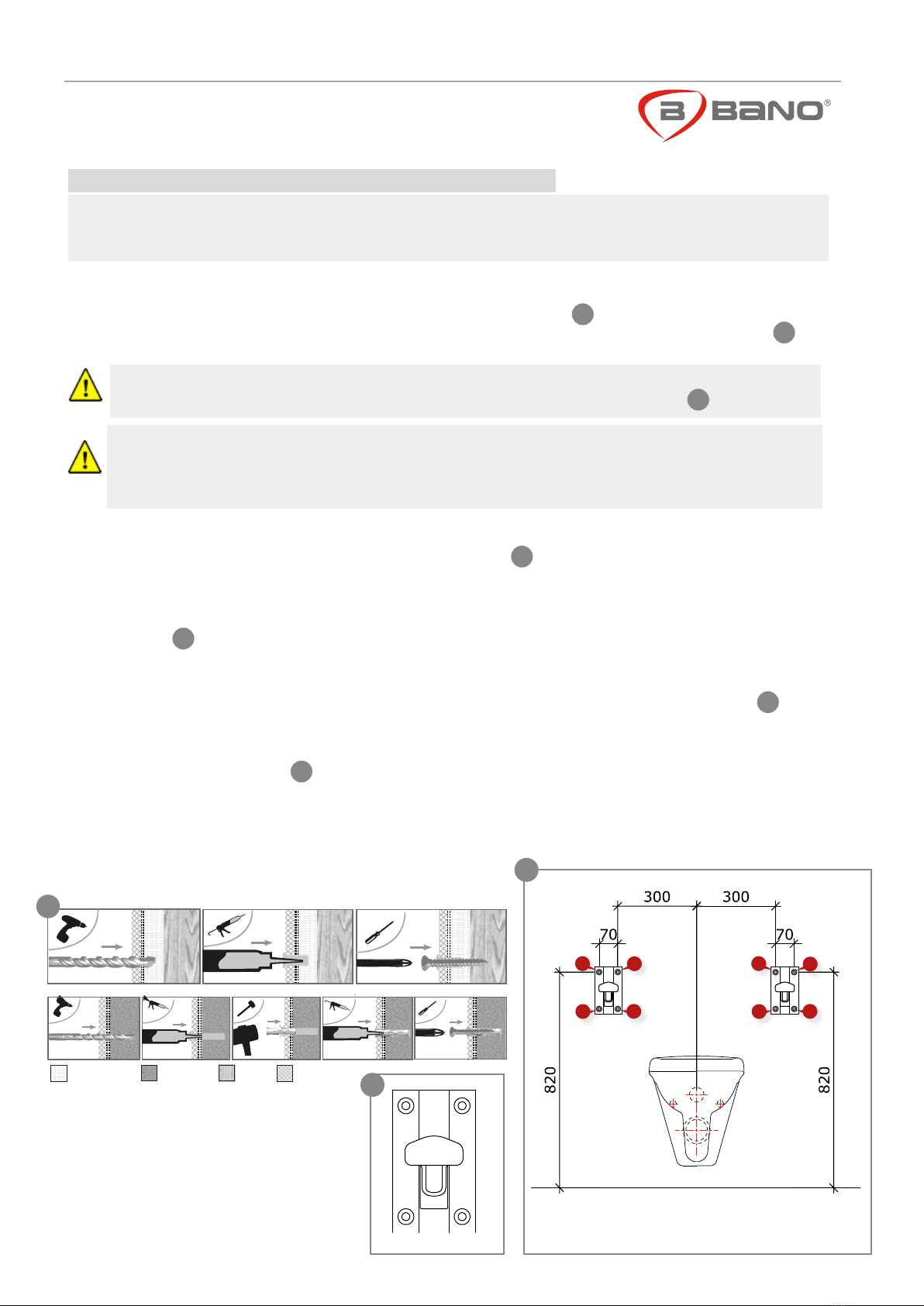

(4/6)
EN/ BANO TOILET GRAB BAR
CONTENTS:
C
Tiled wooden wall:
Make sure never to perforate wet walls completely. Drill holes with a 6 mm drill bit through the tiles only.
Clean and fill hole with sealant. Follow the instructions in figure
A
A
PLACEMENT ON WALL:
Please note that the product guarantee only applies when the wall and screws are dimensioned
according to «Byggebransjens Våtromsnorm» and Bano interface for products mounted in Norway.
For products mounted in other countries, please note that the product guarantee only applies when
wall and screws are dimensioned according to national guidelines/regulations and Bano interface.
B
B
1 wc grab bar
2 aluminum covers
1 plastic top cover w. double sided tape
Make sure never to perforate wet walls completely. Clean the holes after drilling. Make sure to use
acid resistant screws and sealant approved for application on wet walls. See figure A
Tiled concrete wall:
Drill holes using a 12 mm drill bit through the tiles only. Switch to a 10 mm drill bit for further drilling through
the concrete. Fill the hole with sealant, place a nylon plug in the hole and fill the plug with sealant.
Se illustration
Other wall materials (bathroom boards, vinyl):
Make sure never to perforate wet walls completely. Drill holes which are dimentioned for said type of wall.
Fill the hole with sealant, place a nylon plug in the hole and fill the plug with sealant. See illustration
INSTALLATION:
Mount the brackets to the wall with two screws at the lower end and two screws at the upper end of each
wall bracket as shown in figure Make sure to use acid resistant screws.
COVER INSTALLATION:
Slide the bracket covers into the wall brackets from above with the bent ends
pointing upwards. Push the end cap in place at the top of the wall brackets
using the double sided tape.
For lagrer illustrations, please see page 2 and 3.
FIXING TO WOODEN WALL
FIXING TO CONCRETE WALL
A
Plaster wall Wood Tiles
Concrete
4 acid resistant M8x60 mm screws and rivets (delivered separatly)
5601-02 Toilet grab bar 900 mm, grey
5601-B-02 Toilet grab bar 900 mm, black
5608-02 Toilet grab bar 700 mm, grey
5608-B-02 Toilet grab bar 700 mm, black
Recommended distance from the centre of the toilet to the centre of the toilet grab bar, as well as the distance
from the floor to screw hole no. 1 (left) and no. 6 (right) is shown in figure
Measure distances, level the brackets vertical and mark the screw holes No.1-4/5-8 as shown in figure
FIXING TO WALL:
A
B
34
12
78
56
C

C
(5/6)
SE/ BANO WC-STÖDHANDTAG
INNEHÅLL:
A
Kakelklädd trävägg:
Gör ej genomgående hål i våtrumsvägg. Borra endast genom ytskikt och tätskikt. Rengör hål efter borrning
och använd åldersbeständig tätningsmassa för våtrum vid fästning av skruvar. Se illustration
Kakelbeklädd betongvägg:
Förborra hål med 12 mm borr endast genom ytskiktet och tätskiktet. Byt til 10 mm borr för vidare borrning i betong.
Rengör hålet, fyll först åldersbeständig tätningsmassa godkänd för våtrum i hålet, sätt i en nylonplugg och fyll sen
pluggen med tätningsmassa. Se illustration
Andra väggmaterial (våtrumsskivor, väggvinyl etc.):
Gör ej genomgående hål i vägg. Förborra hål som är dimensionerade med hänsyn till väggtypen. Borra endast
genom ytskikt och tätskikt. Fyll hålet med åldersbeständig tätningsmassa godkänd för våtrum. Se illustration
MONTERING:
WC-stödhandtaget fästes med två skruvar uppe och två skruvar nere i monteringsfästet så som visas i figur
Använd syrafasta skruvar.
MONTERING AV TÄCKLIST OCH TOPPSKYDD:
Montera på täcklisten i aluminium från ovansidan av monteringsfästet. Se till att täcklisten monteras med den
inåtböjda änden av listen uppåt. Toppskyddet trycks på plats på ovansidan och fästs med dubbelsidig tejp.
För större bild se sid 2 och 3.
A
A
UPPMÄRKNING:
B
B
1 st stödhandtag för wc
2 st täcklist aluminium
1 st toppskydd plast m. dubbelsidig tejp
4 st syrafasta fransk träskruv M8x60 mm skruvar och skivor (levereras separat)
Rengör hål efter borrning och använd godkänd åldersbeständig tätningsmassa för våtrum vid fästning
av skruvar. Se illustration A
B
INFÄSTNING I TRÄVÄGG
INFÄSTNING I BETONGVÄGG
A
Gips Trä Kakel Betong
Var uppmärksam på att väggen och infästningen ska vara dimensionerad enligt Byggbranschens
Våtrumsnorm samt Bano Gränsdragningar (www.bano.se) för att produktgarantin ska gälla. Montering
i våtzon 1 får enbart ske i massiv konstruktion (SäVa 2.11.1 och Våtrumsvägg 2012).
5601-02 WC-stödhantag 900 mm, grå
5601-B-02 WC-stödhantag 900 mm, svart
5608-02 WC-stödhantag 700 mm, grå
5608-B-02 WC-stödhantag 700 mm, svart
Rekommenderat avstånd från centrum av toaletten till centrum av WC-stödhandtag samt från golv till
skruvhål 1 (vänster wc-stödhandtag) och skruvhål 6 (höger wc-stödhandtag) visas i figur
Mät upp avstånden, väg upp monteringsfästet lodrätt, och märk ut skruvhål 1-4/5-8 på väggen så som
visas i figur
34
12
78
56
C

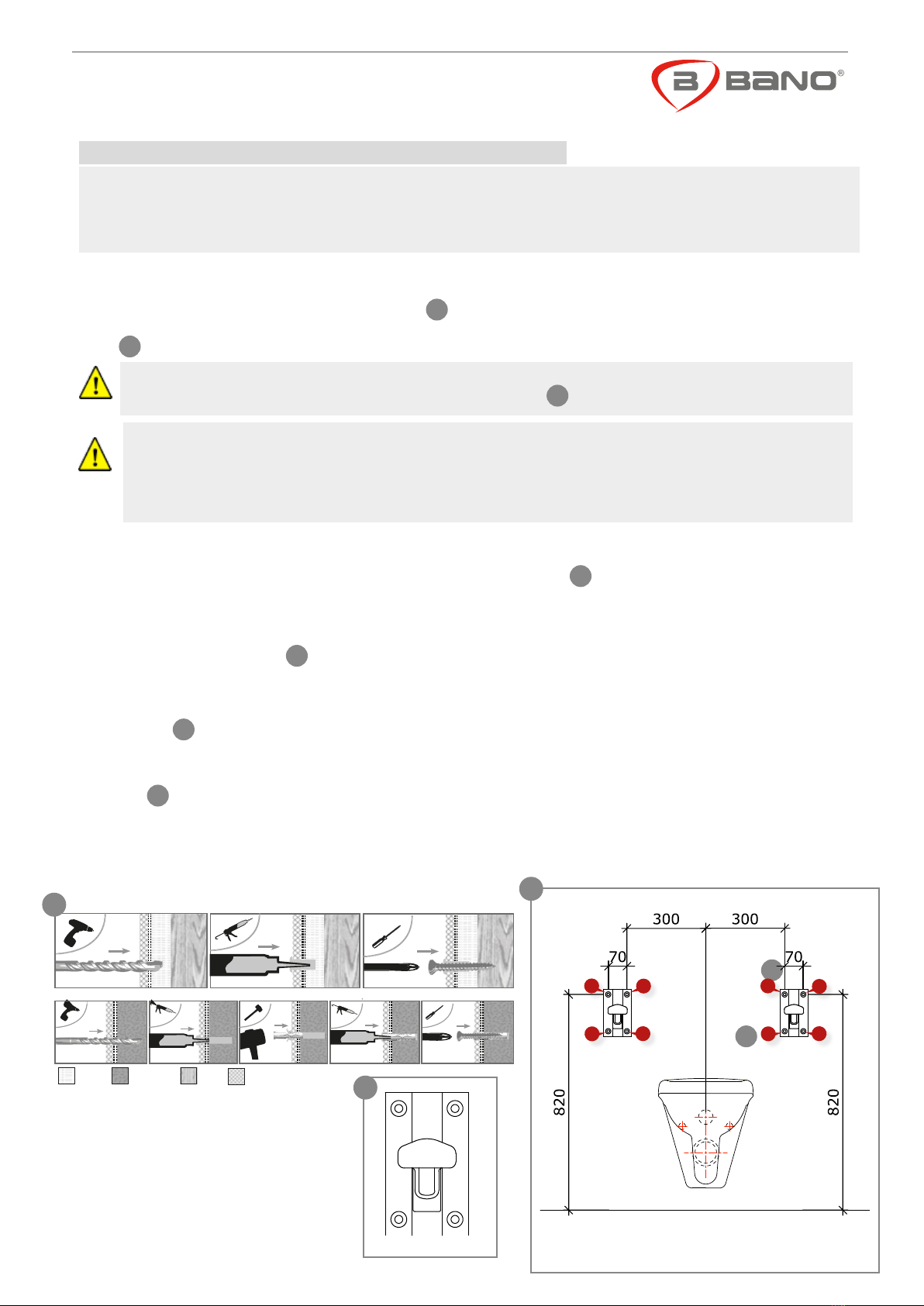

(6/6)
DK/ BANO TOILETT STØTTEHÅNDTAG
INDHOLD:
A
Fliselagt trævæg:
Forbor hul med 10 mm bor kun gennem fliserene. Rengør og fyld med tætningsmasse godkænd for vådrum
i hullet. Lav aldrig gennemgående hul i en vådrumsvæg. Se illustrastion
Fliselagt betonvæg:
Forbor hul mer 12 mm bor kun gennem fliserne. Byr til 10 mm bor for videre boring gennem beton. Rengør og
fyld med tætningsmasse som er godkændt for vådrum i hullet, sæt en 10 mm nylonplug i og fyld pluggen med
tætningsmasse. Se illustration
Andre vægmaterialer (badrumsplader, vinyl mm.):
Lav aldrig gennemgående hul i en vådrumsvæg. Forbor hul dimensioneret med hendyn til vægtypen. Bor kun
gennem vægmaterialer og vådrumstætningen. Rengør og fyld tætningsmasse godkænd for vådrum i hullet.
Se illustration
MONTERING:
Støttehåndtaget til toilett fastgøres til væggen med fire skruer oppe og to skruer nede i monteringsbeslag som
vist i figur Benyt syrefaste skruer.
MONTERING AV DÆKSKINNER OG TOPSTYKKER:
Montering af dækskinner sker fra oversiden af monteringsbeslaget. Sørg for, at dækskinnerne monteres med
de bøjde ender af dækskinnerne oppe. Plastik topstykkerne trykkes på plads, med dobbelsidig tape.
For større illustration se side 2 og 3.
A
A
OPMÆRKING:
Anbefalede afstand fra midt toilet til center af støttehåndtaget og fra gulv til skruehul nr. 1 (venstre støttehåndtag)
og skruehul nr. 6 (højre støttehåndtag) vises i figur
Mål afstandene op, niveller monteringsbeslaget lodret og afmærk skruehullerne 1-4/ 5-8 på væggen som vist
i figur
B
B
1 stk. støttehåndtag til wc
2 stk. dækskinne aluminium
1 stk. topstykke plast
4 stk. syrefast m8x60 mm fransk skruer og skiver (leveres separat)
Lav aldrig et gennemgående hul i en vådrumsvæg. Rens hullet efter boring og brug godkændt
fugemasse til vådrum ved fastgøring af skruer. Se illustration A
Gips Træ Flis Beton
Vær opmærksom på, at væggen og dens fastgørelse må være dimensioneret i henhold til
Byggebranchens Vådrumsnormer samt Bano’s Grændesnit (se www.bano.dk) ved montering i Norge
for at produktgarantien skal gælde. For at produktgarantin skal gælde ved montering i andre lande skal
væg og befæstningen være dimensioneret i henhold til gældende nationale retningslinjer/ regler samt
Bano’s Grænesnit.
FASTGØRING I TÆVÆG
FASTGØRING I BETONVÆG
A
5601-02 toilett støttehåndtag 900 mm, grå
5601-B-02 toilett støttehåndtag 900 mm, svart
5608-02 toilett støttehåndtag 700 mm, grå
5608-B-02 toilett støttehåndtag 700 mm, svart
C
C
A
C
B
34
12
78
56
