Baumer N 208 User manual

Betriebsanleitung
Summenzähler
N 208
Operating Instructions
Totalizer
N 208
Inhalt (Seite 1-18)
1 Sicherheitshinweise
2 Gerät kennenlernen
3 Gerät anschliessen
4 Bedienerebene
5 Programmierebene
6 Technische Daten
7 Bestellbezeichnung
Content (page 19-36)
1 Safety instructions
2 Getting to know
3 Counter connection
4 Operating mode
5 Programming mode
6 Technical data
7 Part number
Baumer IVO GmbH & Co. KG
Dauchinger Strasse 58-62 •DE-78056 Villingen-Schwenningen
Phone [phone] •Fax [phone]
www.baumer.com •[e-mail]
06.12 • 171.51.190/2
Irrtum sowie Änderungen in Technik und Design vorbehalten.
Subject to modifcation in technic and design.

N 208
2www.baumer.com
Allgemeines
Nachfolgend finden Sie die Erklärungen der
verwendeten Symbole.
Zeichenerklärung ➜Dieses Zeichen bedeutet ausführende
Tätigkeiten.
●Dieses Zeichen steht für ergänzende
technische Informationen.
Dieses Symbol steht vor jenen Textstellen,
die besonders zu beachten sind, damit der
ordnungsgemässe Einsatz des Gerätes ge-
währleistet ist.
Dieses Symbol steht vor jenen Textstellen,
die zusätzliche wichtige Informationen liefern.
Kursivschrift Zum schnellen Auffinden von Informationen
sind wichtige Begriffe in der linkenTextspalte
kursiv wiedergegeben.
1 Sicherheitshinweise
Allgemeine Hinweise
Das Gerät ist nach den anerkannten Regeln
der Technik entwickelt und gebaut worden.
Das Gerät hat das Herstellerwerk betriebs-
bereit und in sicherheitstechnisch einwand-
freiem Zustand verlassen!
Um diesen Geräte-Status zu erhalten, ist es
erforderlich, dass Sie das Gerät
- bestimmungsgemäss,
- sicherheits- und gefahrenbewusst,
- unter Beachtung dieser Betriebsanleitung
und insbesondere dieser Sicherheitshinwei-
se installieren/betreiben!

N 208
www.baumer.com 3
Stellen Sie sicher, dass das Personal die Be-
triebsanleitung, und hier besonders das Ka-
pitel „Sicherheitshinweise“, gelesen und ver-
standen hat. Ergänzend zur Betriebsanlei-
tung sind allgemeingültige gesetzliche und
sonstige verbindliche Regelungen zur Unfall-
verhütung und zum Umweltschutz zu beach-
ten und sicherzustellen.
Diese Anleitung ist eine Ergänzung zu be-
reits vorhandenen Dokumentationen (z.B.
Datenblatt, Montageanleitung, Katalog).
Bestimmungsgemässe Verwendung
Das Einsatzgebiet des Gerätes umfasst das
Steuern und Überwachen von industriellen
Prozessen in der Metall-, Holz-, Kunststoff-,
Papier-, Glas-, Textilindustrie u. ä.
Das Gerät darf nur
- in ordnungsgemäss eingebautem Zustand
und den
- entsprechenden Angaben der Technischen
Daten betrieben werden.
Der Betrieb ausserhalb der angegebenen
Beschreibungen/Parameter ist nicht bestim-
mungsgemäss und kann in Verbindung mit
den zu steuernden/überwachenden Anlagen/
Maschinen/Prozessen zu
- tödlichen Verletzungen,
- schweren Gesundheitsschäden,
- Sachschäden oder
- Schäden an den Geräten führen!

N 208
4www.baumer.com
Die Überspannungen, denen das Gerät an
den Anschlussklemmen ausgesetzt wird,
müssen auf den Wert der Überspannungska-
tegorie II (siehe Technische Daten) begrenzt
sein!
Das Gerät darf nicht
- in explosionsgefährdeten Bereichen,
- als Medizingeräte,
- in Einsatzbereichen, die nach EN 61010 aus-
drücklich genannt sind, betrieben werden!
Wird das Gerät zur Steuerung/Überwachung
von Maschinen oder Prozessen benutzt,
bei denen infolge Ausfall/Fehlfunktion oder
Fehlbedienung des Gerätes
- eine lebensbedrohende Gefahr,
- gesundheitliche Risiken oder
- die Gefahr von Sach- oder Umweltschäden
entstehen könnte(n), dann müssen entspre-
chende Sicherheitsvorkehrungen getroffen
werden!
Öffnen Sie nicht das Gehäuse des Gerätes
und nehmen Sie keine Veränderungen da-
ran vor!
Manipulationen am Gerät können dessen
Funktionssicherheit negativ beeinflussen und
somit Gefahren hervorrufen!
Führen Sie keine Reparaturen am Gerät
durch! Schicken Sie defekte Geräte an den
Hersteller zurück!

N 208
www.baumer.com 5
Installation/Inbetriebnahme
Bei Veränderungen (einschliesslich des Be-
triebsverhaltens), die die Sicherheit beein-
trächtigen, ist das Gerät sofort ausser Betrieb
zu setzen.
Bei Installationsarbeiten an den Geräten ist
die Stromversorgung unbedingt abzuschal-
ten. Installationsarbeiten dürfen nur von ent-
sprechend ausgebildeten Fachkräften ausge-
führt werden.
Nach korrekter Montage und Installation ist
das Gerät betriebsbereit.
Wartung/Instandsetzung
Stromversorgung aller beteiligten Geräte un-
bedingt abschalten.
Wartungs- und Instandsetzungsarbeiten dür-
fen nur von entsprechend ausgebildeten
Fachkräften ausgeführt werden.
Bei erfolgloser Störungssuche darf das Gerät
nicht weiter eingesetzt werden. Setzen Sie
sich bitte mit dem Hersteller in Verbindung.

N 208
6www.baumer.com
2 Gerät kennenlernen
2.1 Komponenten
Frontansicht
LED-Display
Rückstell-/Programmiertaste
3 Gerät anschliessen
Die Ein- und Ausgänge liegen auf einer
steckbaren Schraubklemme.
Anschlussbeispiele Anschlussbelegung
Anschluss Funktion
1
2
3
4
5
6
Betriebsspannung 0 V
Betriebsspannung +12...24 V
PNP / NPN Eingangslogik
Signaleingang Spur B
Signaleingang Rückstellung
Signaleingang Spur A
3.1 Betriebsspannung anschliessen
Gleichspannungs- Störungsfreie Betriebssspannung an-
anschluss schliessen. Die Betriebsspannung nicht zur
Parallelversorgung von Antrieben, Schützen,
Magnetventilen usw. verwenden.
➜Gleichspannung gemäss Anschlussplan
anschliessen.
Zählung A
Rückstellung
Zählung B
NPN Br. 3-2
PNP Br. 3-1
Betriebs-
spannung
+0V
123456

N 208
www.baumer.com 7
3.2 Signaleingänge belegen
Die Anschlüsse 4 bis 6 sind Signaleingäge.
Die Anschlüsse 6 (Spur A) und 4 (Spur B)
sind Impulseingänge für den Zähler. Der An-
schluss 5 ist der externe Rückstelleingang
des Zählers. (min. Signaldauer 30 ms)
Anschlüsse 4 bis 6 entsprechend belegen.
Geeignete Sensoren siehe Baumer Drehge-
berkatalog.
Anschluss Eingangswid. Ansteuerstrom Abschaltstrom
4, 6
5
1,65 kOhm
3,3 kOhm
9...16 mA
5...8 mA
<0,5 mA
<0,5 mA
3.3 Testroutine durchführen
Test-Start ➜ Resettaste drücken.
➜Gerät einschalten.
wird angezeigt.
Wird ein Fehler erkannt, folgt die Meldung:
bzw.
(Fehler muss im Werk behoben werden)

N 208
8www.baumer.com
●Im folgenden Displaytest werden alle
Anzeigensegmente angezeigt.
➜Resettaste drücken
Test der Eingänge
„A“ zeigt Impulse auf der Spur A an.
„B“ zeigt Impulse auf Spur B an.
„C“ zeigt Impulse auf externem Reset an.
➜Resettaste drücken
Programm- und Versionsnummer wird ange-
zeigt.
➜Resettaste drücken
Programmdatum wird angezeigt.
➜Resettaste drücken
●Nun befindet sich der Zähler wieder im
RUN-Mode
Eingangslogik programmieren
Die Eingangslogik der Signaleingänge (PNP/
NPN) wird durch eine Brücke wie folgt fest-
gelegt:
123456
NPN Brücke von 3 nach 2
PNP Brücke von 3 nach 1

N 208
www.baumer.com 9
Anschlussbeispiele
Ansteuerung durch potentialfreie Kontakte.
Zur Kontaktentprellung die Programmierzeile 7 auf Ziffer 1 oder 2.
2
3
4
5
6
1
Plus geschaltet
0V
+
Spur B
Rückstellung
Spur A
2
3
4
5
6
1
Null geschaltet
0V
+
Spur B
Rückstellung
Spur A
Ansteuerung durch inkrementalen Drehgeber mit 2 um 90° ver-
setzten Signalspuren (Zeile 6 auf Ziffer 4, 5 oder 6)
2
3
4
5
6
1
PNP oder Gegentakt
0V
+
B
Reset
A
GND UB B A
2
3
4
5
6
1
NPN oder Gegentakt
0V
+
B
Reset
A
GND UB B A
Ansteuerung durch Näherungsschalter ein oder zwei Geber z.B. zur
Differenzzählung (siehe Zeile 6).
2
3
4
5
6
1
PNP oder Gegentakt
0V
+
B
Reset
A
GND UB
GND UB
2
3
4
5
6
1
NPN oder Gegentakt
0V
+
B
Reset
A
GND UB
GND UB

N 208
10 www.baumer.com
4 Bedienerebene
In diesem Kapitel lesen Sie die Bedienung
und Anwendung.
●Das Gerät befindet sich nach dem Ein-
schalten der Betriebsspannung automa-
tisch in der Bedienerebene.
Bedienerebene In der Bedienerebene kann der aktuelle
Zählerstand abgelesen und gelöscht werden.
Aktueller Zählerstand
Ablesen ➜ Zählerstand ablesen.
Rückstellen ➜ Taste drücken.
5 Programmierebene
In diesem Kapitel finden Sie die Program-
mierbeschreibung.
Programmierebene In der Programmierebene werden Betriebs-
parameter eingestellt.
Programmierung ➜ Taste ca. 10 s drücken, bis in der
einschalten Anzeige eine Strichlinie erscheint.
●Von der Bedienerebene wird in die Pro-
grammierebene umgeschaltet.
Taste mindestens 1 s lang drücken
Taste kurz drücken
Die Werkseinstellung ist jeweils durch
einen * gekennzeichnet.

N 208
www.baumer.com 11
●Die Programmierzeilen werden nach-
einander angewählt. Die Eingabe wird
abgespeichert, wenn die nächste Pro-
grammierzeile abgerufen wird.
Zeile 02 Trennzeile
Zeile 03 Setzwert
* 0
–99999...999999
Zeile 04 Skalierungsfaktor
* 1.0000
0.0001...9999.99
Zeile 05 Dezimalpunkt
0 *kein Dezimalpunkt
1 00000.0
2 0000.00
3 000.000
4 00.0000
Zeile 06 Zählweise
0 * Spur A und UP/DOWN-Signal auf Spur B
1 Spur A und Stop-Signal auf Spur B
2 Differenzzählung (A – B)
3 Summenzählung (A + B)
4 Spur A 90° B Einfachauswertung
5 Spur A 90° B Zweifachauswertung
6 Spur A 90° B Vierfachauswertung
In den Zeilen 03 und 04
wird durch einen kurzen
() Tastendruck der
Dekadenwert geändert.
Wird die Taste ≥1 s ( )
gedrückt, springt der
Zeiger zur nächsten
Dekadenstelle.

N 208
12 www.baumer.com
Zeile 07 Zählfrequenz
0 *10 kHz
1 25 Hz
2 3 Hz
Zeile 08 Rückstelleingang
0 *Extern statisch wirksam
1 Extern flankenaktiv
2 Extern flankenaktiv nur in pos. Richtung
3 Extern flankenaktiv nur in neg. Richtung
4 Store Display / Reset Counter
Zeile 09 Resettaste
0 *Resettaste aktiv
1 Resettaste gesperrt
Nach Ablauf dieser Programmierzeilen er-
scheint eine Strichlinie auf der Anzeige. Die
Strichlinie stellt das Ende der Programmier-
ebene dar. Programmierebene verlassen -
Taste drücken (zurück in die Bedienerebene).
Programmierung sichern
Nach erfolgter Programmierung kann mittels
einer internen Steckbrücke der Zugang zur
Programmierebene gesichert werden.
Zum Einsetzen der Steckbrücke muss der
Gehäusedeckel entfernt werden. Hierzu die
beiden seitlichen Einrastfedern ausklinken.
Die einseitig gesteckte Brücke einsetzen.

N 208
www.baumer.com 13

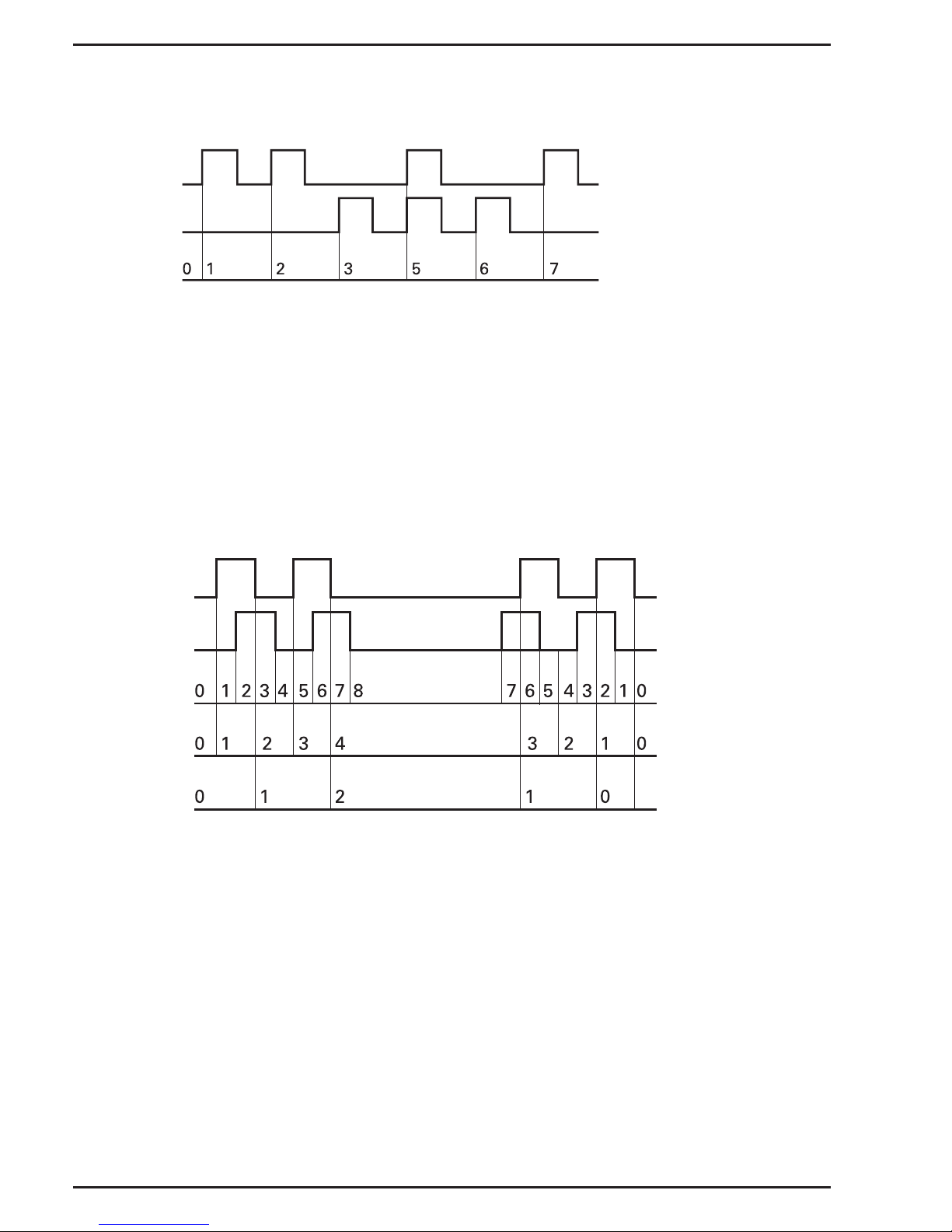

5.1 Zählweisen (Input Modus)
Dieser Zähler kann in 5 verschiedenen Zählweisen programmiert
werden. Die nachstehenden Diagramme zeigen das Zählverhalten
bei entsprechender Programmierung in der Programmierzeile 6.
Vor-/Rückwärtszählung mit einer Zählspur A und ggf. externes
Up/Down-Signal auf Spur B
Zeile 6 auf Ziffer 0
Zählung
Up/Down
Spur A
Mit einer Zählspur A und Zählstoppeingang auf Spur B
Zeile 6 auf Ziffer 1
0 1 2 3 4
Spur A
Stop
Zählung
Add.
Differenzzählung Spur A addierend / Spur B subtrahierend (A-B)
Signaldauer und Zeitpunkt beliebig. Zeile 6 auf Ziffer 2
Spur A
Spur B
Zählung

N 208
14 www.baumer.com
Summenzählung Spur A addierend und Spur B addierend (A+B)
Zeile 6 auf Ziffer 3
Spur A
Spur B
Zählung
Add.
Vor-/Rückwärtszählung mit zwei um 90° phasenversetzten
Zählsignalen
Die Zählrichtung wird automatisch erkannt aus dem 90° vor- und
nacheilenden Phasenversatz. Der interne Phasendiskriminator wer-
tet aus. Zwei- oder Vierfachauswertung ist möglich.
Zeile 6 auf Ziffer 4, 5 oder 6.
Spur A
Spur B
Zählung
4 fach
Zählung
2 fach
Zählung
1 fach

N 208
www.baumer.com 15
6 Technische Daten
Technische Daten - elektrisch
Betriebsspannung 12...24 VDC
Stromaufnahme ≤80 mA
Leistungsaufnahme 2 W
Anzeige LED, 7-Segment Anzeige
Stellenzahl 6-stellig
Ziffernhöhe 7,6 mm
Funktion Summenzähler
Differenzzähler A - B
Parallelzähler A + B
Differenzzähler Up/Down
Positionsanzeige
Skalierungsfaktor 0.0001...9999.99
Zählweisen Addierend oder subtrahierend
A-B Differenz (Differenzzählung)
A+B Summe (Parallelzählung)
Up/Down, Vor-/Rückzählung
A 90° B Phasenauswertung
Zählfrequenz 3 Hz, 25 Hz, 10 kHz programmierbar
Messbereich -99 999...+999 999
Datenspeicherung >10 Jahre im EEPROM
Rückstellung Taste und elektrisch
Tastenverriegelung Ja, elektrisch (Keylock)
Auslegung Schutzklasse II
DIN EN 61010-1 Überspannungskategorie II
Verschmutzungsgrad 2
Störaussendung DIN EN 61000-6-4
Störfestigkeit DIN EN 61000-6-2
Programmierbare Dezimalpunkt
Parameter Setzwert, Skalierungsfaktor,
Zählweise, Zählfrequenz
Zulassungen UL-Zullassung / E63076

N 208
16 www.baumer.com
Technische Daten - mechanisch
Betriebstemperatur -10...+50 °C
Lagertemperatur -20...+70 °C
Relative Luftfeuchte 80 % nicht betauend
Anschluss Schraubklemme steckbar
Lötanschluss mit Flachstecker
(Flachzungen)
Aderquerschnitt 1,5 mm2
Schutzart DIN EN 60529 IP 41
Gehäuseart Einbaugehäuse
Abmessungen B x H x L 53,2 x 28,2 x 64 mm,
60 x 37,5 x 61,3 mm,
50 x 25 x 85,8 mm
Einbautiefe 76,8 mm
Montageart Klemmfeder- oder
Schraubbefestigung
Einschubgehäuse
Einbauausschnitt 51 x 26 mm
Werkstoff Gehäuse: Noryl PPO, schwarz
Masse ca. 50 g

N 208
www.baumer.com 17
6.1 Abmessungen
Klemmfederbefestigung
50
53.2
28.2
25
3
64
12.8 2.7
Schraubbefestigung
50
60
37.5
31
25
64
12.8
2.7
Einschubgehäuse
50
18. 5 67. 4
25

N 208
18 www.baumer.com
6.2 Werkseinstellung
Bei Lieferung sind folgende Parameter ab
Werk programmiert:
Setzwert 0
Skalierungsfaktor 1.0000
Anzeige ohne Dezimalpunkt
Zählart Spur A und UP/DOWN
ext. Rückstellung statisch wirksam
Zählfrequenz 10 kHz
Rückstelltaste aktiv
7 Bestellbezeichnung
N 208. 3 A1 01
Betriebsspannung
312...24 VDC
Gehäuse
31 Front 50 x 25 mm
Einschubgehäuse
53 Front 53,2 x 28,2 mm
Klemmfederbefestigung
54 Front 60 x 37,5 mm
Schraubbefestigung

N 208
www.baumer.com 19
Operating Instructions
Totalizer
N 208
Content
1 Safety instructions
2 Getting to know
3 Counter connection
4 Operating mode
5 Programming mode
6 Technical data
7 Part number

N 208
20 www.baumer.com
General
Meanings of symbols used in these opera-
ting instructions:
Explanation of ➜This symbol represents an activity to be
symbols carried out.
●This symbol represents supplementary
technical information.
This symbol is located before text to which
particular attention is to be paid to ensure
proper use of the product.
This symbol is located before text that
provides important additional information.
Italics To permit you to find information quickly, key
terms are indicated in italics in the left-hand
column.
1 Safety instructions
General information
The product has been developed and built
in accordance with the recognized rules of
technology. The units have left the manufac-
turing plant ready to operate and in safe
condition.
To keep the units in this condition, it is
necessary that the units are installed and
operated
- properly,
- in a safety and hazard-conscious manner,
- under observance of this operating manual
and in particular of these safety precau-
tions!
