manual de usuario indicadores BR80 y BR90
3
1. INTRODUCCIÓN
A/D resolución: 100.000
A/D velocidad de muestreo: 40 veces / segundo.
Alimentación: 5 V dc; hasta 4 células de carga 350 Ω , 8 células de carga 700 Ω.
Pantalla LED de 6 bits, dígitos de 20 mm.
Resolución de pantalla seleccionable:
1 / 2 / 5 / 0,1 / 0,2 / 0,5 / 0,01 / 0,02 / 0,05 / 0,001 / 0,002 / 0,005 / ...
Interfaz RS-232 de serie. Interfaz RS-485 opcional.
Velocidad de transmisión de datos de salida: 1200 / 2400 / 4800 / 9600 baudios.
Alimentador externo: 220V –240V AC. 50 Hz.
Batería interna recargable 6V dc.
Temperatura de funcionamiento: de 0ºC hasta 40ºC.
Temperatura de alamacenamiento: de -25ºC hasta 55ºC.
Humedad relativa: ≤ 85 % sin condensación.
Dimensiones: 260 mm (ancho) x 135 mm (alto) x 140 mm (profundidad)
Peso aproximado: 2 kg.
2. FUNCIONES DE TECLADO
Apagar el indicador.
Encender el indicador.
Función manual de acumulación.
Función de selección durante operación normal y configuración con pulsación larga cambio de unidad
Kg. Lb.
Mueve el dígito encendido hacia la derecha durante la configuración o el previo establecimiento de
tara.
Incrementa el dígito intermitente durante la configuración o el previo establecimiento de tara.
Pantalla de cero y establecer punto de cero (pulsación larga) o entrar un valor de tara (pulsación
corta).

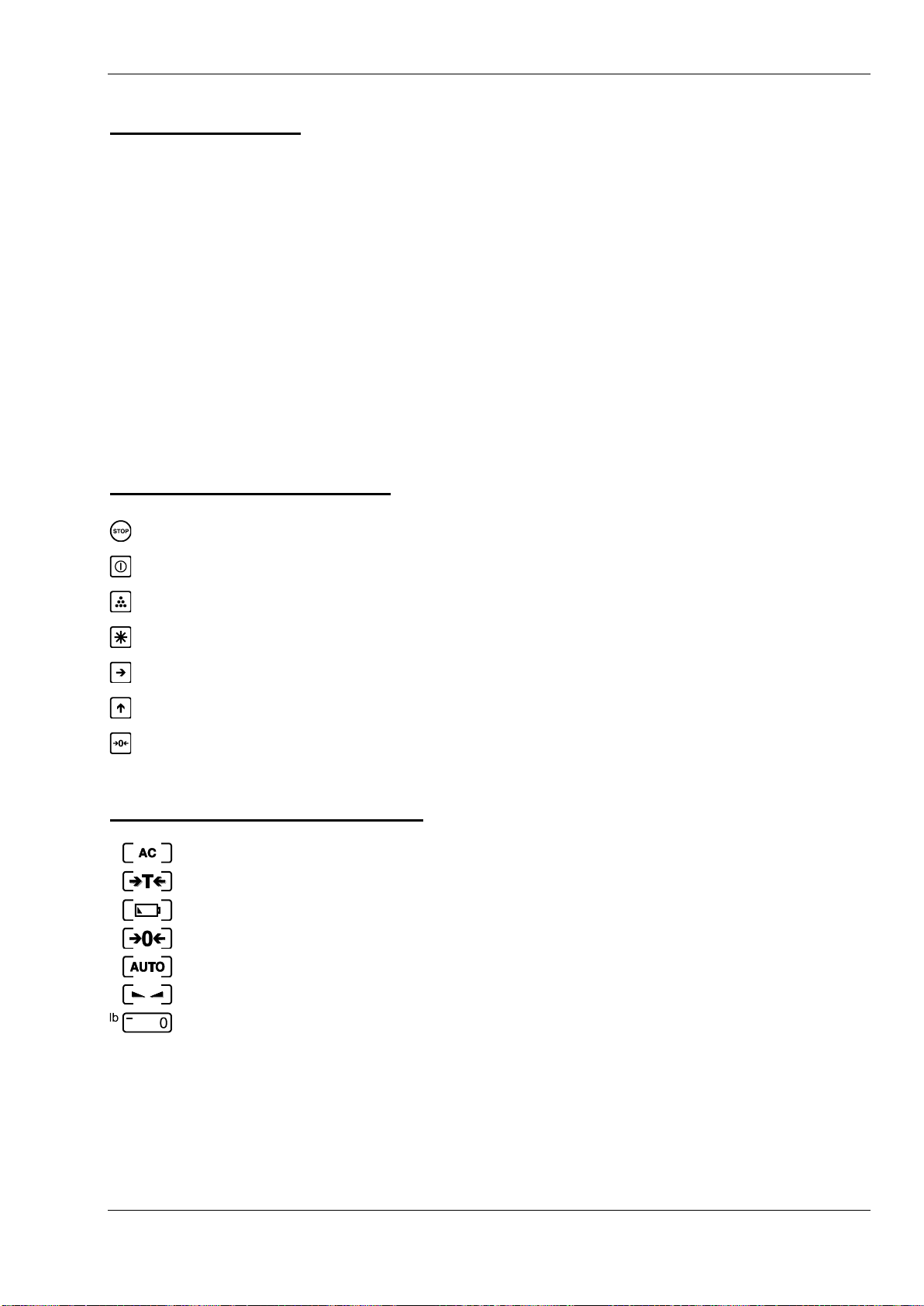

3. SÍMBOLOS DE LA PANTALLA
La unidad de pesada es lb.
Encendido encima el símbolo.
Se aplica la potencia principal al indicador.
Se ha tarado un peso y la pantalla muestra su peso neto.
Capacidad de la batería inferior a 30 %.
Pantalla de cero.
La función automática de adición de peso está activada.
Peso estable.

manual de usuario indicadores BR80 y BR90
4
4. DESCRIPCIÓN TÉCNICA

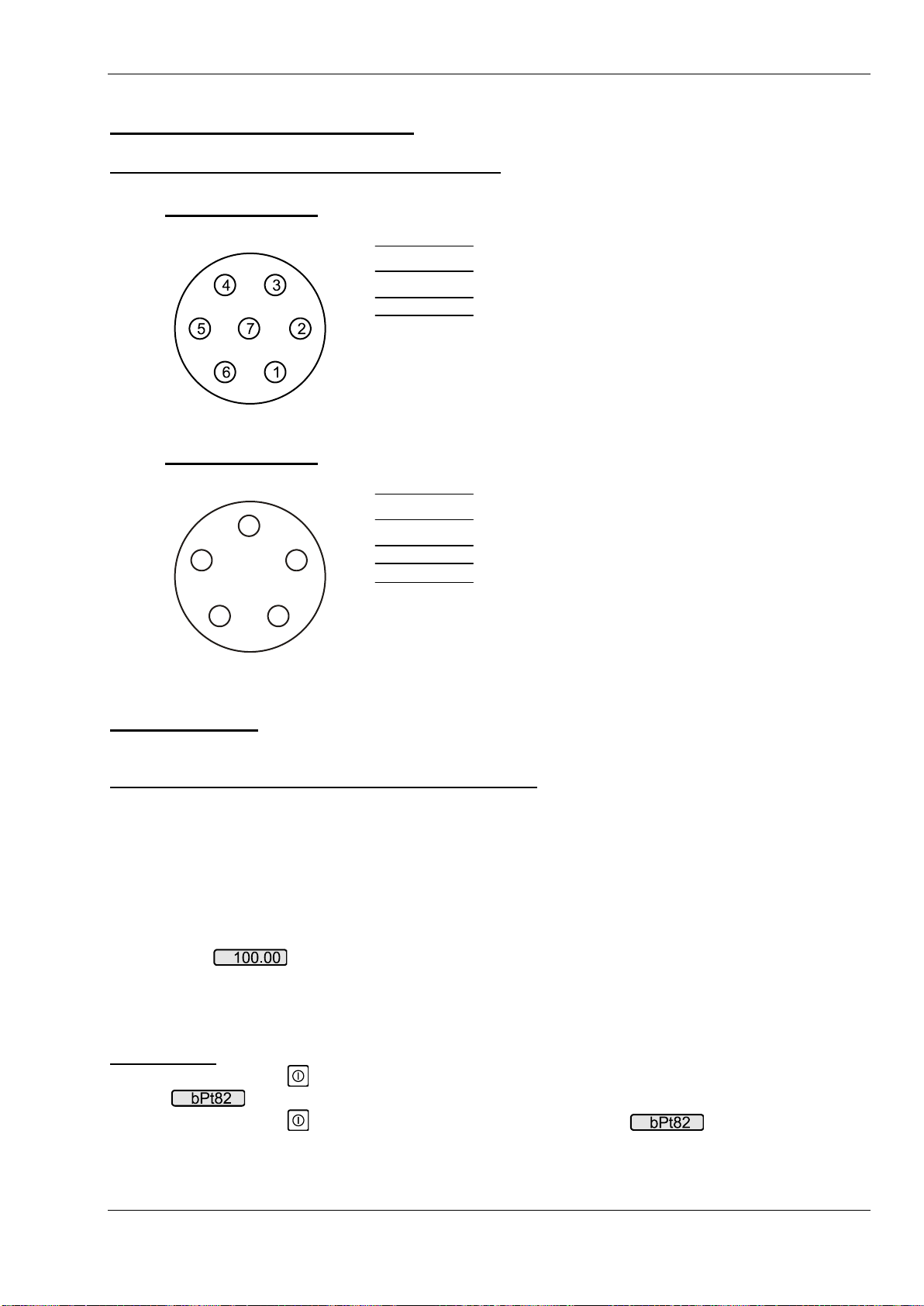

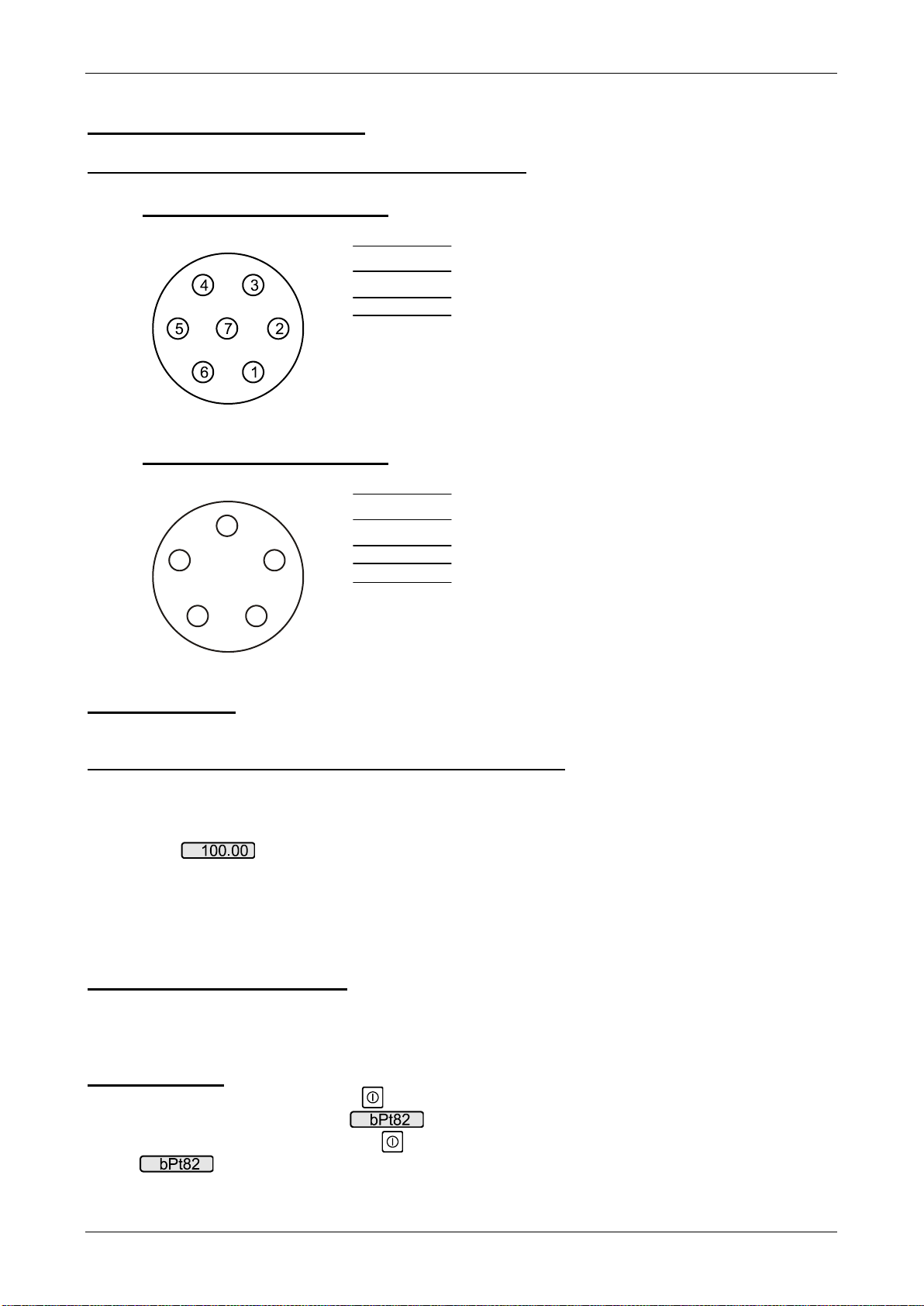

4.1 Conexión de las células de carga al indicador.
4.1.1 por la clavija de 7 pins
1
+ IN
3
+ OUT
4
- OUT
6
- IN
4.1.2 por la clavija de 5 pins
1
2
3
4
5
1
+ IN
2
- IN
3
+ OUT
4
- OUT
5
GND
4.2 RS-232 D-B 9
Pin 3: TXT Output Pin 5: GND
4.3 Formato de salida contínua de datos ASCII RS-232
4.3.1 Dirección de mensaje en la misma dirección que la pantalla de visión: Adr=99
El formato de la información ASCII es “=, X1, X2, X3, X4, X5, X6”
<stx> =, X1, X2, X3, X4, X5, X6
X1, X2, X3, X4, X5, X6 son datos de peso.
Si el peso es kg, la salida de datos contínua es “=100.00”
4.3.2 Dirección de mensaje opuesta a la pantalla de visión: Adr=00
El formato de la información ASCII es “=. X6, X5, X4, X3, X2, X1”
<stx>=, X6, X5, X4, X3, X2, X1
X6, X5, X4, X3, X2, X1 son datos de peso.
4.4 Salida de xxx a impresora
Dirección de mensaje: Adr=1~98 salida impresora serie.
Nota: El envío será manual o automático en función del modo AUT elegido (Apartado11)
5. POTENCIA
Cuando está apagada presione la tecla para encender el indicador. El indicador comprobará los dígitos y
la capacidad de batería en la pantalla durante 1,5 segundos.
Cuando está encendido, presione la tecla durante 2 segundos y mostrará mostrará la capacidad de la
bateria durante 1,5 segundos y después el indicador se apagará.

manual de usuario indicadores BR80 y BR90
5

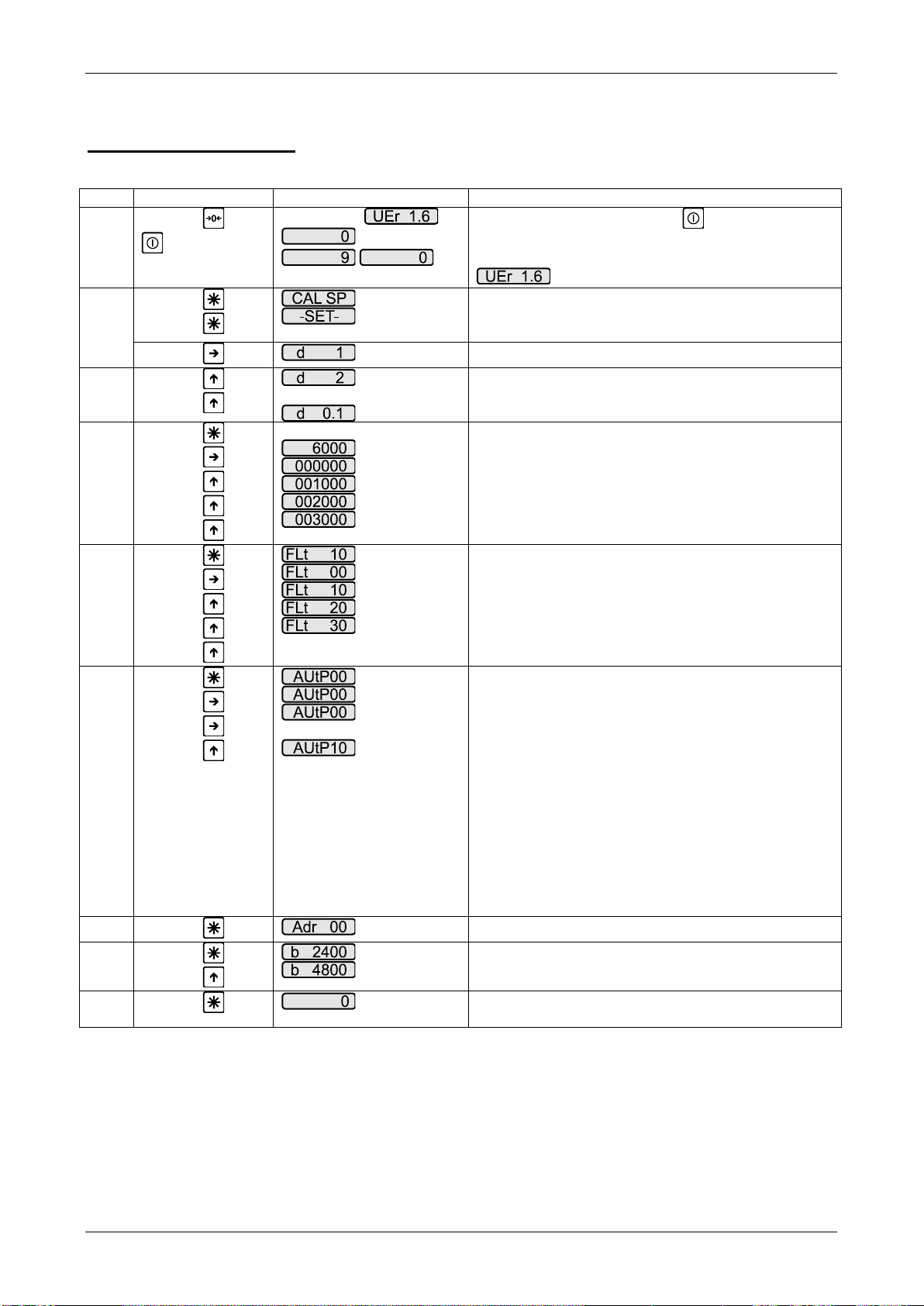

6. CONFIGURACIÓN
Conecte las células de carga al indicador y establezca los siguientes parámetros de configuración.
Paso
Operación
Pantalla
Contenidos
1
Presionar y
simultáneamente
Autotest de
, hata
Cuando está apagado, presione para encenderlo,
comprobación de segmentos y pantalla.
Esperar a que se realice todo el test.
durante 1.5 s
2
Presione
Presione
Entrar la balanza.
Entrar al modo de establecer la configuración.
Presione
Ha sido seleccionado el número de divisiones de la
balanza.
3
Presione
Presione
1 / 2 / 5 / 0.1 / 0.2 / 0.5 / 0.01 / 0.02 / 0.05 / 0.001 /
0.002 / 0.005 / ...
Por ejemplo: d=0.1
4
Presione
Presione
Presione
Presione
Presione
Establece F·S
Mover el dígito al bit de la derecha.
Por ejemplo: F·S=3000
5
Presione
Presione
Presione
Presione
Presione
Establece el dígito de los parámetros de filtro: 00-99
La pantalla se actualizará y filtrará más rápido ya que
el parámetro de filtro ha cambiado de 99-00.
Por ejemplo: FLt=30
6
Presione
Presione
Presione
Presione �
Establece la función de apagado automático.
AUtP=00 Desconectar apagado automático (valor
unidad 0).
AUtP=01 Conectar cierre automático (valor unidad 1).
dígito para escoger la búsqueda de rango cero (0-9):
1:0.4d 2:0.8d 3=1.2d 4=1.6d 5=2d 6=2.4
7:2.8d 8:3.2d 9:3.6d.} 1=0.4d 2=0.8d, etc.
Dígito decena=0 no se establece cero al empezar la
operación.
Dígito decena>0 establece cero al empezar la
operación hoster 20% F·S.
Por ejemplo: AUtP=41
(AUtP=41 cuando deja la fábrica)
7
Presione
Salida continuada: Adr=00
8
Presione
Presione
Ratio de baudios: 1200 → 2400 → 4800 → 9600
Por ejemplo: b=4800
9
Presione
Presionar para confirmar configuraciones e ir al menú
de calibraciones.
* Nota: cada pesada permite un tiempo de acumulación. Acumulación seguida se permite cuando el valor
mostrado es inferior a 20 d.

manual de usuario indicadores BR80 y BR90
6

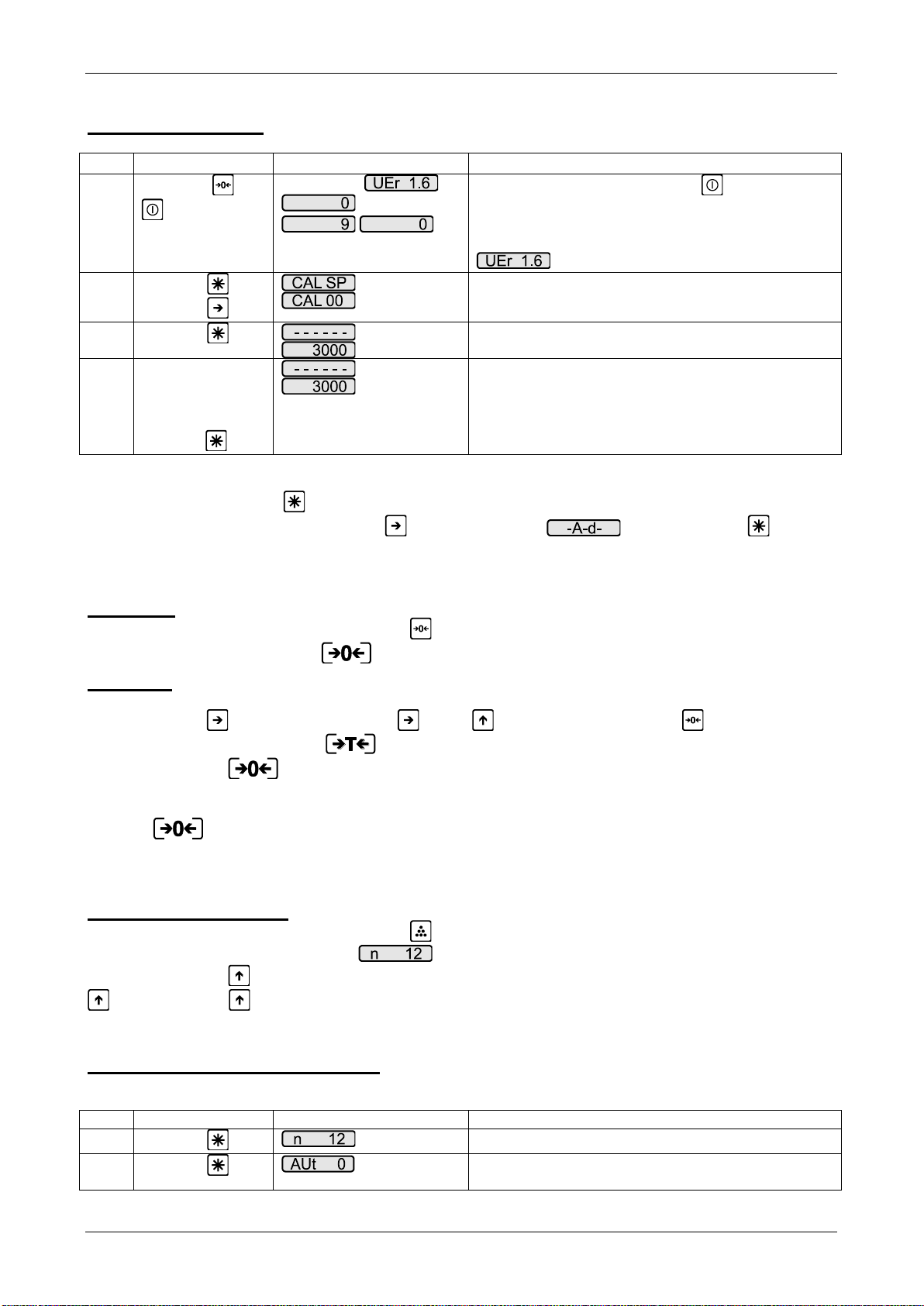

7. CALIBRACIÓN
Paso
Operación
Pantalla
Contenidos
1
Presionar y
simultáneamente
Autotest de
, hata
Cuando está apagado, presione para
encenderlo, comprobación de segmentos y
pantalla.
Esperar a que se realice todo el test.
durante 1.5 s
2
Presione
Presione
Entrar calibración.
Balanza a cero.
3
Presione
Empezar calibración cero y esperar que la
calibración termine.
4
Cargue el peso
estándar para
F·S sobre la
plataforma,
presione
Empezar calibración cero y esperar que la
calibración termine.
La calibración debe efectuarse una vez configurados los parámetros.
Una vez presionada la tecla tres veces durante la calibración o configuración el indicador aparecerá.
Para ver las cuentas A/D, presione la tecla cuando se muestre . Presione la tecla para
volver al modo anterior.
8. CERO
Cuando el peso está estable, presione la tecla durante 2 segundos para establecer el punto cero y la
pantalla a cero, el LED de estado se enciende.
9. TARA
9.1 PreTara
Presione la tecla , establezca pretara con y tecla , después presione la tecla . La información de
entrada es tara. El LED de estado se enciende.
Al presionar la tecla nuevamente se elimina el valor de pretara.
9.2 Tara
Presione brevemente (<2s) para realizar la tara, del material de encima del plato, tantas veces como
sea necesario.
10. ACUMULACIÓN
Cuando el peso esté estable, presione la tecla para añadir el peso actual al peso total. El número total
de adiciones será mostrado al cabo de 1.5 segundos.
Al presionar la tecla indicará el peso total, primero los 3 primeros dígitos H, y después volver a presionar
después los x y nuevamente para continuar acumulando.
11. MODOS DE OPERACIÓN
Selección de la función de acumulación manual/automática (selección de la función de impresión manual o
automática). Selección de la balanza animal, retención de valor máximo y función cuenta piezas.
Paso
Operación
Pantalla
Contenidos
1
Presione
Para mostrar las veces de acumulación.
2
Presione

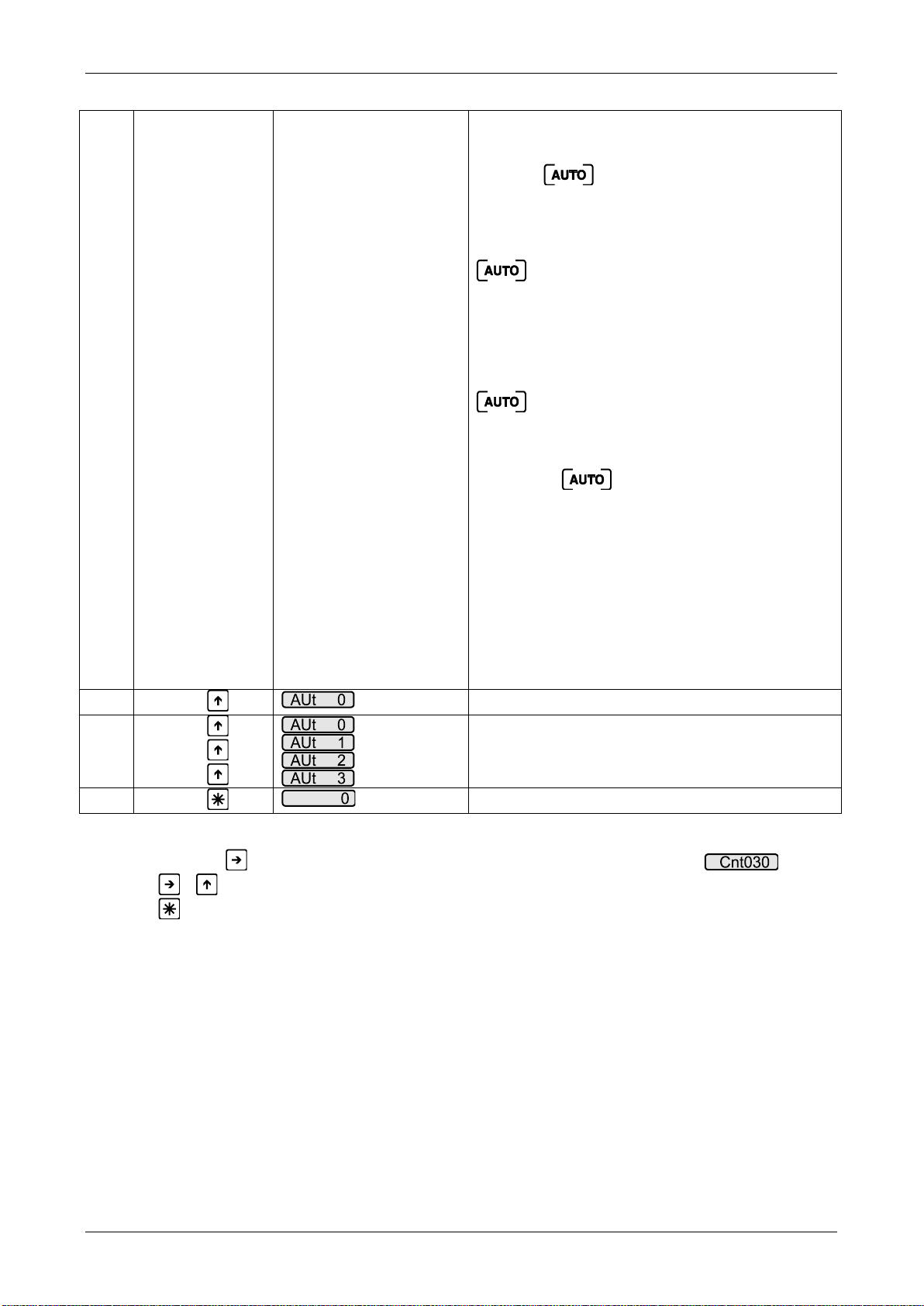

La selección de acumulación manual/ automática
AUt = 0, acumulación de impresión manual siempre

manual de usuario indicadores BR80 y BR90
7
que previamente se pese por Org.
AUt = 1, acumulación e impresión automática
cuando se añade el peso y llega a estabilidad, el
indicador se enciende.
AUt=2, se muestra el valor de memoria automática
cuando un peso es añadido.
Valores estables de acumulación e impresión
después de una carga inferior a 20d. El indicador
se enciende.
AUt=3,método dinámico de peso. Con un peso >20d:
la alarma suena y se muestra la carga. Cuando se
añade una nueva carga está vuelve a mostrarse.
Acumulación automática. Impresión total acumulado
a la descarga. Se sugiere FLt>30. El indicador
se enciende.
AUt=4, método de peso con fijo máximo. Si el peso
es >20d, la alarma suena y se bloquea el display.
El indicador se enciende.
Al descargar, cuando el peso <20d, la información
fija aparece con flash y se produce acumulación
automática e impresión. Presione 0 para
desbloquear pantalla y volver al modo de posición
fijo.
AUt=5,método de pesado dinámico.Acumulación e
impresión manual.
AUt=6, método de pesado con peso máximo.
Acumulación e impresión manual
AUt=7,función cuenta. *nota (1)
*nota (2)
3
Presione
Se muestran los dígitos con flash.
4
Presione
Presione
Presione
Aumenta el valor del dígito hasta el deseado.
AUt=3 señala el método de pesado dinámico.
5
Presione
Vuelve al estado de pesado normal.
* nota (a) Muestra: Cuando el peso neto sobre la balanza es cero (se puede quitar la tara con la tecla tara si el
peso neto no es cero), la muestra , la cual debe ser <200 piezas, ej. entre 1 a 199, se coloca encima de la
balanza. Presionar , la pantalla mostrará la cantidad de entrada de la muestra (ej.30), .
Presionar y para introducir el valor deseado.
Presionar , confirmar la finalización de la muestra. La función peso vuelve a mostrarse. La muestra es
memorizada incluso cuando la balanza está apagada.

manual de usuario indicadores BR80 y BR90
8
Paso
Operación
Pantalla
Contenidos
1
Sitúe la muestra
Sitúe muestra seleccionada, peso:27, cantidad 30.
2
Presione
Presione
Preparada para introducir la cantidad de muestra.
Dígito decimal se muestra con flash.
3
Presione
Presione
Presione
4
Presione
La pantalla de peso enseña 27, es una tecla de
confirmación de muestra completada.
5
Presione
Mostrar cantidad muestra, es una tecla de
cambio entre peso y cantidad mostrada.

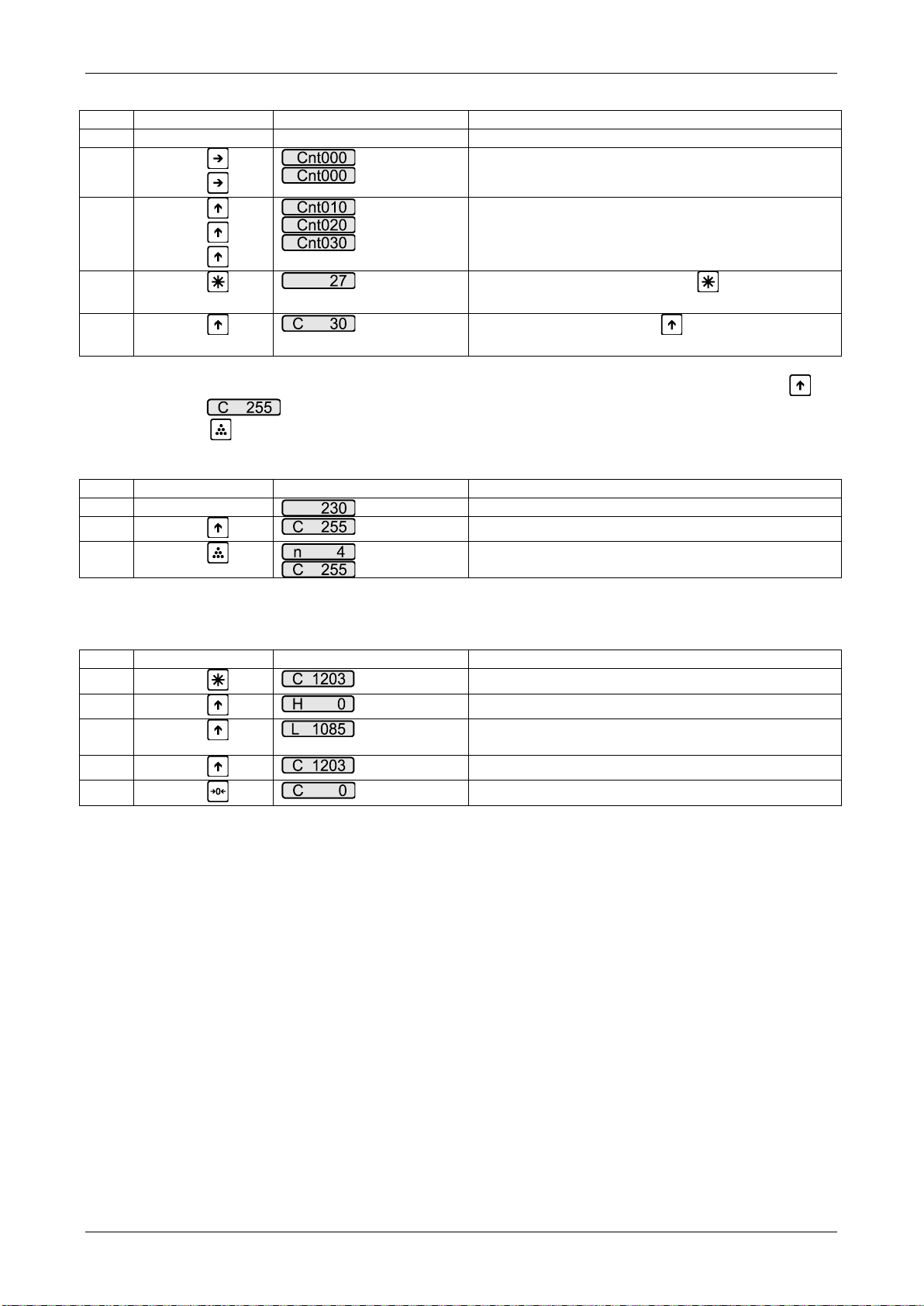

(b) Operación de cuenta piezas:sitúe el objeto sobre la balanza, cuando se muestre el peso, presione , la
pantalla muestra , y la pantalla cambia según la cantidad del objeto. Cuando la pantalla esté
estable, presione , acumula el peso y la cantidad. La acumulación puede realizarse sólo en posición de
contar.
Paso
Operación
Pantalla
Contenidos
1
Sitúe un objeto
Peso objeto: 230
2
Presione
Cantidad objeto: 255
3
Presione
La pantalla muestra después de 1,5 segundos en
posición de cuenta.
Nota (2): AUT 8 y AUT 9} no seleccionables.
Estado
Paso
Operación
Pantalla
Contenidos
1
Presione
Mostrar la cantidad total de objeto: 1203
2
Presione
Peso acumulado mostrado 4 dígitos más alto.
3
Presione
Peso acumulado mostrado 4 dígitos más bajo =
1085
4
Presione
Vuelve a la función cuentapiezas.
5
Presione
Borrar cantidad acumulada.
(3) cuestiones de acumulación y borrado: ambas en estado de pesar y posición de cuenta.

manual de usuario indicadores BR80 y BR90
9
13. ALTA RESOLUCIÓN
Con la báscula en modo peso, presionando la tecla se habilita el dígito de alta resolución, quedando
marcado entre dos puntos decimales. Presionando nuevamente vuelve al pesaje normal. En modo de alta
resolución no es posible acumular.
14. BORRAR MEMORIA
Presionar la tecla . Si la memoria no ha sido borrada previamente la pantalla mostrará seguida
por un peso cero cuando se presiona la tecla .
15. COMO ESTABLECER INFORMACIÓN
Presionar la tecla para mover y mostrar el dígito actual.
Presionar la tecla para incrementar el dígito actual havia el valor próximo a mano.
16. CAPACIDAD DE LA BATERÍA
Cuando se enciende o se apaga el indicador, se mostrará la capacidad de la batería
durante 1,5 segundos una vez terminada la comprobación de display.
Cuando la capacidad de la batería es inferior al 20%, la pantalla empezará a titubear, apague el
indicador para evitar que la batería se descargue demasiado o conéctela al adaptador de corriente.
La batería completamente cargada dura aproximadamente 30 horas.
17. UNIDADES DE PESO (kg y lb)
Se puede seleccionar kg o lb. La unidad de peso normal es kg. Usted puede cambiarla a lb presionando y
aguantando durante 2 segundos como mínimo la tecla .
18. CONEXIÓN A MINI IMPRESORAS
Conecte el puerto de impresoras de serie clase UP-16TS como se indica a continuación:
Metros
Puerto de impresión serie
Clavija de 9 pins.
Clavija de 25 pins.
3 TXT 2
5 GND 7
* Nota: Antes de conectar a la impresora, la dirección de comunicación se establece como Adr=1; el ratio de
baudios se establece a b=9600.
Operación de impresión con puerto de impresión de serie es tal como se especifica:
17.1 Impresión: en función del peso, información de peso >20d y la pantalla se encuentra estable, presione
, se imprime la hoja de peso. La segunda impresión puede realizarse solo cuando la información de peso
vuelve a <20d.
17.2 Impresión de acumulación: en función de peso, preisone , y después presione , la impresión de
acumulación ya puede funcionar.
17.3 Establecer la función de acumulación automática, i.e. impresión automática.
En función de peso, la información de peso >20d y la pantalla esté estable, aparece la hoja de impresión. La
segunda impresión puede realizarse solo cuando la información de peso vuelve a <20d y se carga más peso.

manual de usuario indicadores BR80 y BR90
10
Adjuntamos muestra de impresión:
Impresión normal
Impresión de acumulación
No:1 (número de serie)
Gross: 3940 kg (peso bruto)
Tare: 2000 kg (peso tara)
Net: 1940 kg (peso neto)
No:9 (número de serie)
W: 8225 kg (peso acumulado)
19. PRECAUCIONES
El indicador en uso debe encontrarse lejos de una fuente de calor.
No sitúe el indicador en sitios con polvo o vibrantes.
No puede utilizar capacidad plena . La sobre carga no está permitida.
Asegúrese de mantenerlo alejado de cualquier erosión química.
El rango de temperatura de funcionamiento será –10-50ºC, la humedad relativa no es inferior a 85%,
sin ningún gas corruptor en el aire
No volcar nunca agua sobre el indicador.
Cubierta, paleta protectora , y enchufe conector deben ser sellados completamente . Los usuarios no
deben abrir los objetos sellados o conectar al cable sin consejo de un experto. En caso de que ocurra
cualquier funcionamiento erróneo del indicador, por favor envíe el indicador a mantenimiento.
El indicador cargará la batería interna siempre que esté conectado a la potencia principal.

manuel d’usager des indicateurs BR80 et BR90
11
1. INTRODUCTION
A/D résolution: 100.000
A/D vitesse d'échantillonnage: 40 fois / seconde.
Alimentation: 5 V dc; jusqu’aux 4 capteurs de chargement 350 Ω , 8 capteurs de chargement 700 Ω.
Écran LED de 6 bits, digits de 20 mm.
Résolution de l’écran sélectionnable:
1 / 2 / 5 / 0,1 / 0,2 / 0,5 / 0,01 / 0,02 / 0,05 / 0,001 / 0,002 / 0,005 / ...
Interface RS-232 de série. Interface RS-485 en option.
Vitesse de transmission de données de sortie: 1200 / 2400 / 4800 / 9600 baudios.
Alimentateur extern: 220V –240V AC.
Batterie interne rechargeable 6V dc.
Température de fonctionnement: de 0ºC jusqu’aux 40ºC.
Température de stockage: de -25ºC jusqu’àux 55ºC.
Humidité relative: ≤ 85 % sans condesation.
Dimensions: 220 mm (large) x 140 mm (haut) x 130 mm (profundeur)
Poids approximatif: 2 kg.
2. FONCTIONS DU CLAVIER
Arrêt rapide.
Allumer ou éteindre l’indicateur.
Fonction de sélection pendant opération normale et configuration.
Fonction manuelle d'accumulation.
Il déplace le digit allumé vers la droite pendant la configuration ou l'après établissement de tare.
Il augmente le digit allumé pendant la configuration ou l'après établissement de tare.
Écran de de zéro et établir point de de zéro ou entrer une valeur de tare.
3. SYMBOLES DE L’ÉCRAN
L’unité de poids est lb.
Encendido encima el símbolo.
On applique la puissance principale à l'indicateur.
On a taré un poids et l'écran montre son poids net.
Capacité de la batterie inférieure à 30 %.
Écran de zéro.
La fonction automatique d'addition de poids est activée.
Poids stable

manuel d’usager des indicateurs BR80 et BR90
12
4. DESCRIPTION TECHNIQUE
4.1 Connexion des capteurs de chargement à l’indicateur.
4.1.1 par la cheville de 7 pins
1
+ IN
3
+ OUT
4
- OUT
6
- IN
4.1.2 par la cheville de 5 pins
1
2
3
4
5
1
+ IN
2
- IN
3
+ OUT
4
- OUT
5
GND
4.2 RS-232 D-B 9
Pin 3: TXT Output Pin 5: GND
4.3 Format de sortie continue des données ASCII RS-232
4.3.1 Direction de message: Adr=99
Le format de l’information ASCII est “=, X1, X2, X3, X4, X5, X6”
<stx> =, X1, X2, X3, X4, X5, X6
X1, X2, X3, X4, X5, X6 sont des données de poids.
4.3.2 Direction de message: Adr=00
Le format de l’information ASCII est “=. X6, X5, X4, X3, X2, X1”
<stx>=, X6, X5, X4, X3, X2, X1
X6, X5, X4, X3, X2, X1 sont des données de poids.
Si les poids est kg, la sortie continue des données est “=100.00”
4.3.3 Direction de message: Adr=1—98 sortie imprimante série
5. PUISSANCE
Quand elle sera éteinte pressez la touche pour allumer l’indicateur. L'indicateur vérifiera le LED et la
capacité de batterie sur l'écran pendant 1,5 secondes.
Quand il sera allumé, pressez la touche pendant 2 secondes et il montrera la capacité de la batterie
pendant 1,5 secondes et après l’indicateur sera éteint.

manuel d’usager des indicateurs BR80 et BR90
13
6. CONFIGURATION
Reliez les cellules de charge à l'indicateur et établissez les suivants paramètres de configuration.
Pas
Opération
Écran
Contenus
1
Pousser et
simultanéement
Autotest de
, jusqu’à
Quand il sera éteint, pressez pour l’allumer,
vérification segments et écran.
Attendre qu'il effectue tout l'essai.
édition nº 1.5 seconde.
2
Pousser
Pousser
Entrer la balance.
Entrer au mode d'établir la configuration.
Pousser
A été choisi le nombre de divisions de la balance.
3
Pousser
Pousser
1 / 2 / 5 / 0.1 / 0.2 / 0.5 / 0.01 / 0.02 / 0.05 / 0.001 /
0.002 / 0.005 / ...
Par exemple: d=0.1
4
Pousser
Pousser
Pousser
Pousser
Pousser
Il établit F·S
Déplacer le digit au bit de la droite.
Par example: F·S=3000
5
Pousser
Pousser
Pousser
Pousser
Pousser
Il établit le digit des paramètres de filtre: 00-99
L'écran sera mis à jour et filtrera davantage de
rapide puisque le paramètre de filtre a changé de
99-00.
Par example: FLt=30
6
Pousser
Pousser
Pousser
Pousser
Il établit la fonction d'éteint automatique.
AUtP=00 Désactiver la foction d'éteint automatique.
AUtP=01 Activer la fonction d’étenint automatique.
digit express pour choisir la recherche de rang zéro
(0-9):
1:0.4d 2:0.8d 3:1.2d 4:1.6d 5:2d 6:2.4d
7:2.8d 8:3.2d 9:3.6d.
Le digit décimal exprime l'élection de fixation de 0.
Digit décimal=0 on n'établit pas zéro en
commençant l'opération.
Digit décimal>1 établit zéro en commençant
l’opération 20% F·S.
Par example: AUtP=10
(AUtP=10 quand il sort d’usine)
7
Pousser
Sortie continue: Adr=00
8
Pousser
Pousser
Rapport de bauds: 1200 → 2400 → 4800 → 9600
Par example: b=4800
9
Pousser
Pousser pour confirmer des configurations et aller
au menu de calibration.
* Remarque: chaque pesée permet un temps d'accumulation. Accumulation rapprochée est permise quand
la valeur montrée sera inférieure à 20 d.

manuel d’usager des indicateurs BR80 et BR90
14
7. CALIBRATION
Pas
Opération
Écran
Contenus
1
Pousser
Pousser
Entrer dans calibration.
Balance à 0.
2
Pousser
Commencer une calibration zéro et espérer que la
calibration finisse.
3
Cargue el peso
estándar para
F·S sobre la
plataforma,
Pousser
Commencer une calibration zéro et espérer que la
calibration finisse.
On doit effectuer la calibration une fois formés les paramètres.
Une fois pressée la touche trois fois pendant le calibrage ou la configuration l'indicateur apparaîtra. Pour
voir les comptes A/D, Pousser la touche quand il montre . Pousser la touche pour révenir
au mode antérieur.
8. ZÉRO
Quand le poids est stable, pousser la touche pendant 2 secondes pour établir le point zéro et l’écran
zéro, le LED de est allumé.
9. TARE
9.1 Tare numérique
Pousser la touche , établir tare avec et la touche , après Pousser la touche . L’information
d’entrée est tare. Le LED est allumé.
10. ADDITION DE POIDS MANUEL
Quand le poids sera stable, Pousser la touche pour ajouter le poids actuel au poids total. Le nombre total
d'additions sera montré au bout 1.5 secondes.
11. ACCUMULATION DE MÉMOIRE AUTOMATIQUE
Sélection de la fonction d'accumulation manuelle/automatique (sélection de la fonction d'impression
manuelle ou automatique). Sélection la balance animale, la retenue de valeur maximale et la fonction
compteuse.
Pao
Opération
Écran
Contenus
1
Pousser
Pour montrer les fois d'accumulation.
2
Pousser
La sélection d'accumulation manuelle/automatique
AUt = 0, accumulation manuelle
AUt = 1, accumulation et impression automatique
quand on ajoutera le poids, l'indicateur sera
allumé.
AUt=2, on montre la valeur de mémoire
automatique quand un poids sera ajouté. Valeurs
stables accumulation et impression après une
charge inférieure à 20d. L'indicateur sera
allumé.
AUt=3, méthode dynamique de poids. Avec un
poids >20d : l'alarme sonne "du" et on montre la
charge pendant 5 seconds. Quand on ajoutera une

manuel d’usager des indicateurs BR80 et BR90
15
nouvelle information est il est montré à nouveau
pendant 6 seconds et il est fermé. Alors la
fermeture disparaît pour poids <20d; accumulation
automatique et impression. Il est suggeré FLt>30.
L'indicateur sera allumé.
AUt=4, méthode de poids avec valeur maximale
fixe. Si le poids est >20d, l'alarme sonne "du" et est
fermée. L'indicateur sera allumé.
Quand le poids <20d, l'information fixe apparaît
avec flash, accumulation automatique et
impression. On peut enlever la fermeture en
pressant toute touche. L’indicateur sera
allumé.
AUt=5, méthode de pesée dynamique.
Accumulation et impression manuelle.
AUt=6, méthode de pesée avec valeur maximale
fixe. Accumulation et impression manuelle.
AUt=7, fonction compteuse. *remarque
3
Pousser
On montre les digits avec flash.
4
Pousser
Pousser
Pousser
Il établit F·S
Déplacer le digit vers le droit bit
e.g. AUt=3 indique la méthode de pesée
dynamique.
5
Pousser
Il retourne à l'état de pesée normal.
* remarque (1) example: Quand le poids net sur la balance sera zéro (on peut enlever la tare avec la touche
tare si le poids net n'est pas zéro), l'échantillon, laquelle doit être <200 pièces , i.e. entre 1 à 199, il est placé
sur la balance. Presser et , l'écran montrera la quantité d'entrée de l'échantillon (ex.30), .
Presser , confirmer la fin de l'échantillon. La fonction poids est montrée à nouveau. L'échantillon est
mémorisé même quand la balance sera éteinte.
Pas
Opération
Écran
Contenus
1
Placer
l’échantillon
Placer l’échantillon sélectionné, poids:27, quantité
30.
2
Pousser
Pousser
Préparée pour introduire la quantité d'échantillon.
Digit décimal il est montré avec flash.
3
Pousser
Pousser
Pousser
4
Pousser
L'écran de poids enseigne 27, c'est une touche
de confirmation d'échantillon complété.
5
Pousser
Montrer quantité échantillon, c'est une touche
de changement entre poids et quantité montrée.
(2) Opération de compte piezas:sitúe l'objet sur la balance, quand on montrera le poids, pousser , l’écran
montre , et l’écran change sélon la quantité d’objet. Quand l’écran sera stable, pousser ,
accumule le poids et la quantité. L'accumulation peut être effectuée seulement en position de compter.
Pas
Opération
Écran
Contenus
1
Placer un objet
Poids objet: 230
2
Pousser
Quantité objet: 255
3
Pousser
L'écran montre après 1.5 seconds en position de
compte.

manuel d’usager des indicateurs BR80 et BR90
16
État
Pas
Opération
Écran
Contenus
1
Pousser
Montrer la quantité totale d'objet: 1203
2
Pousser
Poids accumulé montré 4 digits plus haut.
3
Pousser
Poids accumulé montré 4 digits plus bas = 1085
4
Pousser
Il retourne à la fonction compteuse.
5
Pousser
Éffacer quantité accumulée.
(3) questions accumulation et effacement : toutes les deux en état peser et position de compte.
13. ÉFFACER LA MÉMOIRE
Pressez la touche . Si la mémoire n'a pas été préalablement effacée l'écran montrera suivie
par un poids zéro quand on pressera la touche .
14. COMME ÉTABLIR DU INFORMATION
Pressez la touche pour déplacer et montrer le digit actuel.
Pressez la touche pour augmenter le digit actuel havia la valeur proche à main.
15. CAPACITÉ DE LA BATTERIE
Quand il sera allumé ou on éteint l'indicateur, on montrera la capacité de la batterie
pendant 1,5 secondes.
Quand la capacité de la batterie sera inférieure à à 20%, l'écran commencera à titubear, éteins
l'indicateur pour éviter que la batterie est déchargée trop ou conéctela au fournisseur externe de
puissance principale
La batterie complètement chargée dure approximativement 30 heures.
16. UNTIÉS DE POIDS (kg et lb)
On peut choisir kg ou lb. L'unité de poids normal êtes kg. Vous puis la changer à lb en pressant et en
supportant pendant au moins 2 secondes la touche .
17. CONNECTION À MINI IMPRIMANTES
Reliez le port d'imprimantes de série classe UP-16TS comme il est indiqué ensuite:
Mêtres
Port d’impression série
Cheville de 9 pins.
Cheville de 25 pins.
3 TXT 2
5 GND 7
* Note : Avant de relier à l'imprimante, la direction de communication il est établi comme Adr=1; le rapport de
bauds sera établit à b=9600.
Opération d'impression avec port d'impression de série est comme elle est spécifié:
17.1 Impression: en fonction du poids, information de poids >20d et l’écran est stable, pousser , on
imprime la feuille de poids. La seconde impression peut être effectuée seulement quand l'information de
poids retournera a <20d.
17.2 Impression d'accumulation : en fonction de poids, pressez , et après pousser , l'impression
d'accumulation peut déjà fonctionner.
17.3 Établir la fonction d'accumulation automatique, i.e. impression automatique.
En fonction du poids, information de poids >20d et l’écran est stable, apparaît la feuille d'impression. La
seconde impression peut être effectuée seulement quand l'information de poids retournera a <20d et on
charge davantage de poids.

manuel d’usager des indicateurs BR80 et BR90
17
Nous joignons un example d’impression:
Impression normale
Impression d’accumulation
No:1 (numéro de série)
Gross: 3940 kg (poids brut)
Tare: 2000 kg (poids tare)
Net: 1940 kg (poids net)
No:9 (numéro de série)
W: 8225 kg (poids accumulé)
18. PRÉCAUTIONS
L'indicateur en utilisation doit être trouvé loin d'une source de chaleur.
Non sitúe l'indicateur dans des emplacements avec poussière ou vibrants.
Il ne peut pas utiliser capacité pleine. Le sur la charge elle n'est pas permise.
Le maintenir éloigné de toute érosion chimique.
Le rang de température de fonctionnement sera -10-50ºC, l'humidité relative il n'est inférieur à à
85%, sans aucun gaz corrupteur dans l'air.
Ne pas renverser jamais de l'eau sur l'indicateur. Couverture, palette protecteur, et relie connecteur
doivent complètement être estampillés.
Les utilisateurs ne doivent pas ouvrir les objets estampillés ou relier au câble sans conseil d'un
expert.
Au cas où se produit tout fonctionnement erroné de l'indicateur, s'il vous plaît envoyez l'indicateur à
maintien.
L'indicateur chargera la batterie interne pourvu qu'il soit relié à la puissance principale.

BR80 and BR90 indicators user manual
18
1. INTRODUCTION
A/D resolution: 100.000
A/D sampling speed: 40 times / second.
Excitation voltage: 5 V dc; up to 4 load cells 350 Ω, 8 load cells 700 Ω.
6-bit display: 20 mm LED.
Selectable display resolution:
1 / 2 / 5 / 0,1 / 0,2 / 0,5 / 0,01 / 0,02 / 0,05 / 0,001 / 0,002 / 0,005 / ...
Serial RS-232 interface. Optional RS-485 interface.
Rate continuous ASCII data output: 1200 / 2400 / 4800 / 9600 Baud.
External power supply: 220V –240V AC.
Internal rechargeable battery 6V dc.
Operating temperature: de 0ºC up to 40ºC.
Storage temperature: de -25ºC up to 55ºC.
Relative humidity: ≤ 85 % non-condensing.
Dimensions: 220 mm (wide) x 140 mm (high) x 130 mm (deep)
Approximate weight: 2 kg.
2. KEYBOARD FUNCTIONS
Fast stop.
On/Off function.
Function selection during normal operation and configuration.
Manual accumulation function.
Move the flashing digit to the right during configuration or setting preset tare.
Increase the flashing digit during configuration or setting preset tare.
Zero the display, set the zero point or enter a tare value.
3. SYMBOLS OF THE SCREEN
Main power is applied to the indicator.
A weight has been tare, display is showing the net weight.
Battery capacity less than 30 %.
The scale is Zero.
The automatic accumulation function is active.
The weight is stable.
The unit of weighing is lb.

BR80 and BR90 indicators user manual
19
4. TECHNICAL DESCRIPTION
4.1 Connection of the load cells to indicator.
4.1.1 “7 pin plug”
1
+ IN
3
+ OUT
4
- OUT
6
- IN
4.1.2 “5 pin plug”
1
2
3
4
5
1
+ IN
2
- IN
3
+ OUT
4
- OUT
5
GND
4.2 RS-232 D-B 9
Pin 3: TXT Output Pin 5: GND
4.3 Continuous ASCII RS-232 data output format
4.3.1 Address: Adr=99
The ASCII data format is “=, X1, X2, X3, X4, X5, X6”
<stx> =, X1, X2, X3, X4, X5, X6
X1, X2, X3, X4, X5, X6 are weight data.
4.3.2 Address: Adr=00
The ASCII data format is “=. X6, X5, X4, X3, X2, X1”
<stx>=, X6, X5, X4, X3, X2, X1
X6, X5, X4, X3, X2, X1 are weight data.
If the weight is kg, the continuous output is “=100.00”
4.3.3 Address: Adr=1—98 manual and automatic printing output
5. POWER
In power off states, press key turn on the indicator. The indicator will check the LED and display battery
capacity for 1.5 seconds.
In power on states, press key for 2 seconds will display battery capacity for 1.5 seconds and
then powers off the indicator.

BR80 and BR90 indicators user manual
20
6. CONFIGURATION
Connect load cells to the indicator and set following configuration parameters.
Step
Operation
Displaying
Contents
1
Press and
at same time
Self test from
, to
In power off states, press to turn on, segment
check, and displaying edition No 1.5
second.
2
Press
Press
Enter of the scale.
Enter the configuration setting modal.
Press
The number of scale divisions selected.
3
Press
Press
1 / 2 / 5 / 0.1 / 0.2 / 0.5 / 0.01 / 0.02 / 0.05 / 0.001 /
0.002 / 0.005 / ...
For example: d=0.1
4
Press
Press
Press
Press
Press
Sets scale F·S
Moves the digit at right.
For example: F·S=3000
5
Press
Press
Press
Press
Press
Sets display Filter parameters: 00-99
The display will updata faster and filter faster as the
filter parameter is changed from 99-00.
For example: FLt=30
6
Press
Press
Press
Press
Sets automatic power off function.
AUtP=00 Not automatic power off.
AUtP=01 Automatic power off.
Digit express the choice of zero trace range (0-9):
1:0.4d 2:0.8d 3:1.2d 4:1.6d 5:2d 6:2.4d
7:2.8d 8:3.2d 9:3.6d.
Decimal digit express the choice of zero set 0.
Decimal digit=0 no zero set at start operation.
Decimal digit >1 zero set at start operation 20%
F·S.
For example: AUtP=10
(AUtP=10 when leaving the factory)
7
Press
Continuous output: Adr=00
8
Press
Press
Baut rate range: 1200 → 2400 → 4800 → 9600
For example: b=4800
9
Press
Press to confirm configurations and go to
calibration menu.
* Note: one time accumulation is allowed for weighing once. Following accumulation is allowed for weighing
only when displayed value is below 20 d.
