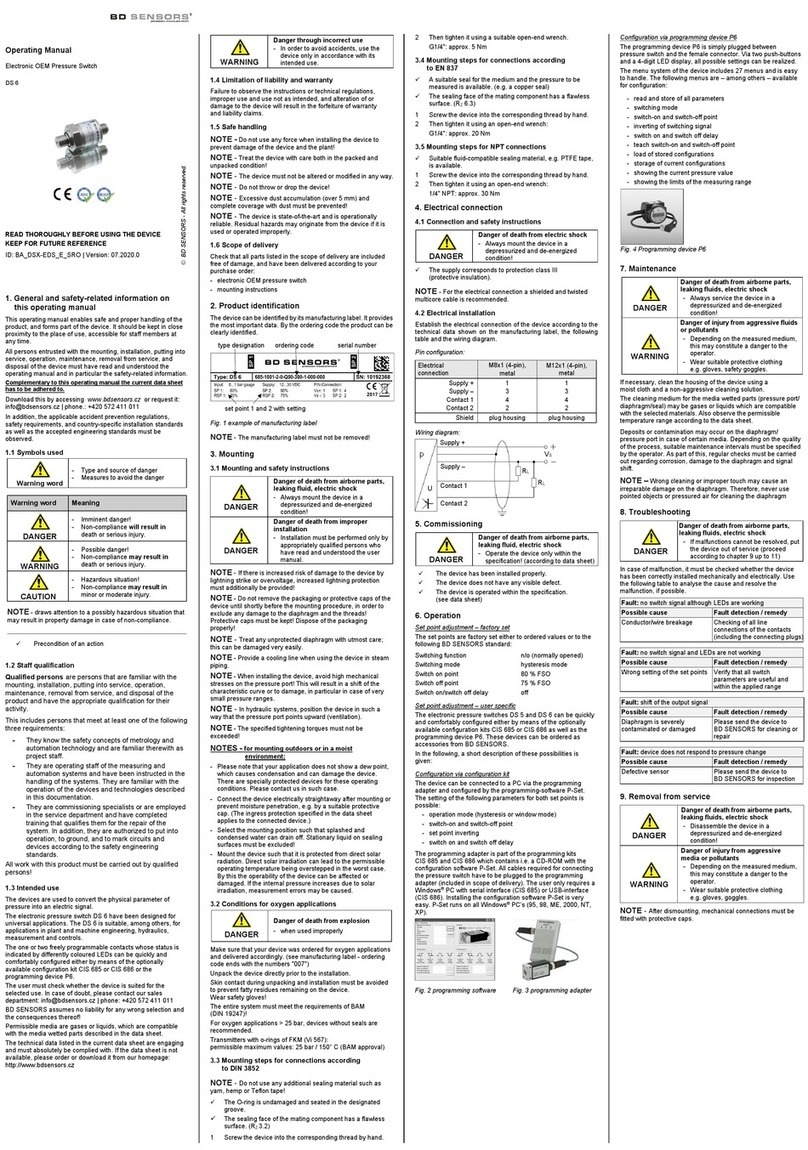

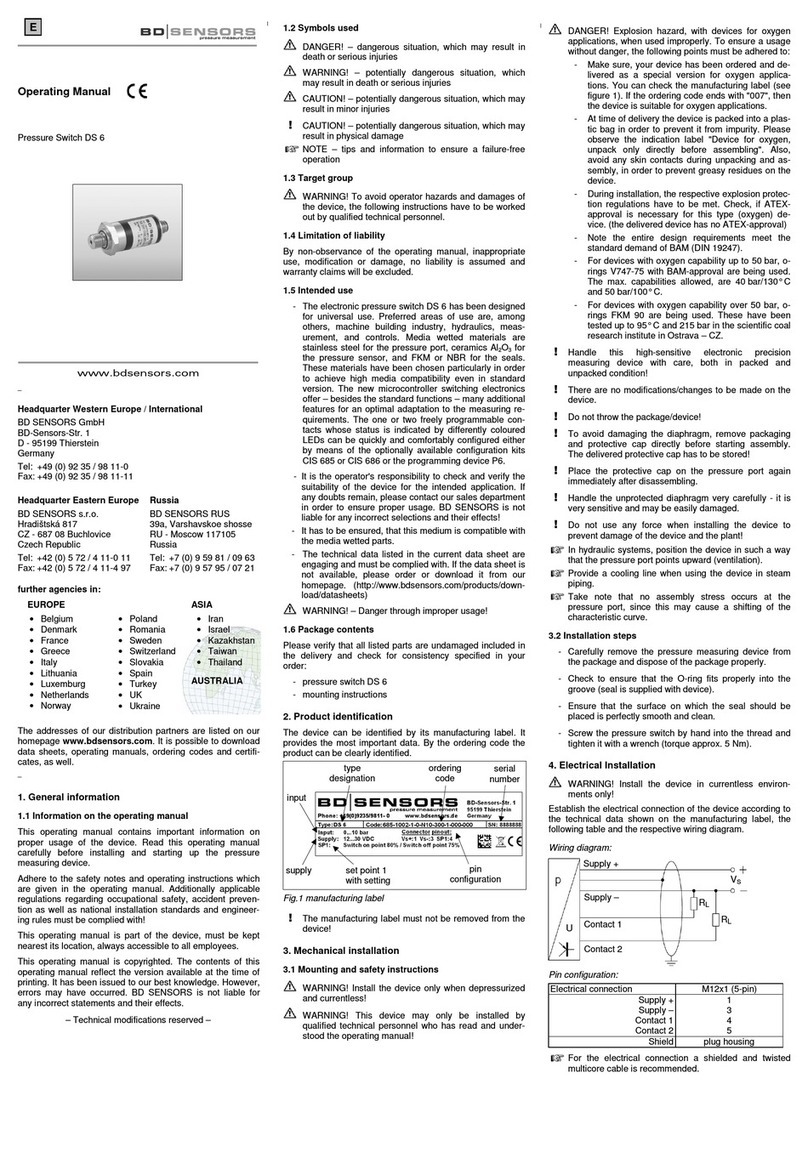

Návod k montáži /
Mounting instructions
Tlakový spínač / Electronic Pressure Switch
DS 6
Centrála východní Evropa /
Headquarters Ostern Europe
BD SENSORS s.r.o.
Hradišťská 817
CZ - 687 08 Buchlovice
Česká republika / Czech Republic
Tel.: +420 572 / 411 011
Centrála západní Evropa /
Headquarters Western Europe
BD SENSORS GmbH
BD-Sensors-Str. 1
D - 95199 Thierstein
Německo /
Germany
Tel.: [phone] / 98 11-0
Fax: [phone] / 98 11-11
Tento návod k montáži je výtah z podrobného
návodu k obsluze. Ten si prosím stáhněte
z našich internetových stránek, pokud nejste
s výrobkem dobře seznámeni.
These mounting instructions are an excerpt from the complete
operating manual. It may be downloaded from our homepage,
if you are not familiar with the device.
www.bdsensors.cz
www.bdsensors.com
– Technické změny vyhrazeny –
– Technical modifications reserved –
VAROVÁNÍ! Montáž snímačů dle tohoto návodu může
provádět pouze osoba znalá alespoň dle § 5 vyhlášky
50/1978 Sb., nebo dle § 21 vyhlášky 508/2009 Z.z..
VAROVÁNÍ! Dodržujte bezpečnostní a montážní pokyny
uvedené v návodu k obsluze. Dále je třeba dodržet platné
předpisy bezpečnosti práce, národní normy pro instalaci
a obecně známá technická pravidla.
Omezení záruky
V případě nedodržení pokynů v návodu k obsluze,
při nesprávném použití, při změně nebo poškození
přístroje, neposkytuje výrobce žádnou záruku.
Správné použití
Ujistěte se, že je měřené médium slučitelné s díly snímače,
které jsou v kontaktu s médiem, a že snímač plně odpovídá
zamýšlenému použití. Technické parametry uvedené
v aktuálním katalogovém listě jsou závazné a musí být
bezpodmínečně dodržovány.
Identifikace produktu
Tabulka zapojení vývodů
Elektrické připojení M12×1 (4pólový),
kov
M8x1 (4pólový)
kov
napájení +
napájení –
spínací výstup 1
spínací výstup 2
1
3
4
2
1
3
4
2
kostra skříň konektoru
Montáž
Schémata zapojení
s 1 spínacím výstupem
se 2 spínacími výstupy
napájení +
napájení –
spínací výstup 1
spínací výstup 2
UB
RL
RL
U
Pro elektrické připojení použijte přednostně vícežilový, kroucený, stíněný kabel.
VAROVÁNÍ! Přístroj montujte vždy ve stavu bez el. napájení a bez přívodního tlaku!
VAROVÁNÍ! K utěsnění použijte vhodné těsnění s ohledem na měřené médium a měřený tlak.
 VAROVÁNÍ! Před montáží se ujistěte, že v závitovém hrdle zavřeného ventilu není žádná kapalina. Případné zbytky kapaliny
odstraňte vhodným způsobem. Nikdy nemontujte proti kapalině v závitu.
Připojení G1/4" podle DIN 3852
DS 6
Obr. 1 typový štítek DS 6
zapojení
vývodů
objednací
kód
označení
typu
napájení
rozsah
spínací body
s nastavením
sériové
číslo
ca 5 Nm
napájení +
napájení -
spínací výstup

MA_DS6_C-E_26.10.2022
