Becker Centronic VarioControl VC470-II User manual

Centronic VarioControl
VC470-II
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
4034 630 253 0d21.01.2020
de Montage- und Betriebsanleitung
Funkempfänger steckbar
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
en Assembly and Operating Instructions
Plug-in radio receiver
Important information for:
• Fitters / • Electricians / • Users
Please forward accordingly!
These instructions must be kept safe for future reference.
fr Notice de montage et d’utilisation
Récepteur radio enfichable
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.
nl Montage- en gebruiksaanwijzing
Draadloze ontvanger steekbaar
Belangrijke informatie voor:
• de monteur / • de elektricien / • de gebruiker
Aan de betreffende personen doorgeven!
De gebruiker dient deze originele gebruiksaanwijzing te bewaren.

Inhaltsverzeichnis
Allgemeines............................................................................................. 3
Gewährleistung........................................................................................ 3
Sicherheitshinweise ................................................................................. 4
Bestimmungsgemäße Verwendung ........................................................... 5
Montage ................................................................................................. 6
Anschluss................................................................................................ 6
Funktionserklärung .................................................................................. 7
Einlernen des Funks ................................................................................. 7
Überprüfung der Drehrichtungszuordnung................................................. 9
Umschalten zwischen Jalousie- und Markisenbetrieb ................................. 9
Programmierung Zwischenposition I + II....................................................10
Programmierung Zwischenposition I + II im Jalousiebetrieb........................12
Sender löschen ......................................................................................14
Programmieren der Fahrzeiten.................................................................16
Löschen der Fahrzeiten ...........................................................................16
Technische Daten ...................................................................................17
Was tun wenn...?.....................................................................................18
Vereinfachte EU-Konformitätserklärung....................................................19
2-de

Allgemeines
Der vom Werk ausgelieferte Funkempfänger wandelt Funksignale in Steuer-
signale um. Ein bedrahteter Antrieb kann mit dem Funkempfänger per Funk
gesteuert werden. Der Funkempfänger kann mit allen Sendern des Centronic
Steuerungsprogramms angesteuert werden.
Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes
die vorliegende Montage- und Betriebsanleitung.
Erklärung Piktogramme
VORSICHT VORSICHT kennzeichnet eine Gefahr, die
zu Verletzungen führen kann, wenn sie
nicht vermieden wird.
ACHTUNG ACHTUNG kennzeichnet Maßnahmen zur
Vermeidung von Sachschäden.
Bezeichnet Anwendungstipps und andere
nützliche Informationen.
Gewährleistung
Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser
Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzun-
gen von Körper und Gesundheit der Benutzer, z.B. Quetschungen, führen,
sodass bauliche Veränderungen nur nach Absprache mit uns und unserer Zu-
stimmung erfolgen dürfen und unsere Hinweise, insbesondere in der vorlie-
genden Montage- und Betriebsanleitung, unbedingt zu beachten sind.
Eine Weiterverarbeitung der Produkte entgegen deren bestimmungsgemäßen
Verwendung ist nicht zulässig.
Endproduktehersteller und Installateur haben darauf zu achten, dass bei Ver-
wendung unserer Produkte alle, insbesondere hinsichtlich Herstellung des
Endproduktes, Installation und Kundenberatung, erforderlichen gesetzlichen
und behördlichen Vorschriften, insbesondere die einschlägigen aktuellen
EMV-Vorschriften, beachtet und eingehalten werden.
3-de

Sicherheitshinweise
Die folgenden Sicherheitshinweise und Warnungen dienen zur Abwendung
von Gefahren sowie zur Vermeidung von Personen- und Sachschäden.
Allgemeine Hinweise
•Die Vorschriften der örtlichen Energieversorgungsunternehmen sowie
die Bestimmungen für nasse und feuchte Räume nach VDE 100, sind
beim Anschluss einzuhalten.
•Verwenden Sie nur unveränderte Originalteile des Steuerungsherstellers.
•Beachten Sie Ihre landesspezifischen Bestimmungen.
•Halten Sie Personen aus dem Fahrbereich der Anlagen fern.
•Wird die Anlage durch ein oder mehrere Geräte gesteuert, muss der
Fahrbereich der Anlage während des Betriebes einsehbar sein.
•Halten Sie Kinder von Steuerungen fern.
VORSICHT
•Verletzungsgefahr durch Stromschlag.
•Anschlüsse an 230 V Netz müssen durch eine Elektro-
fachkraft erfolgen.
•Schalten Sie vor der Montage die Anschlussleitung span-
nungsfrei.
4-de

Bestimmungsgemäße Verwendung
Der Funkempfänger in der vorliegenden Anleitung darf ausschließlich für die
Ansteuerung von Markisen- und Jalousieanlagen verwendet werden.
•Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit erhöhtem
Störungsrisiko betrieben werden dürfen (z. B. Krankenhäuser, Flughä-
fen).
•Die Fernsteuerung ist nur für Geräte und Anlagen zulässig, bei denen ei-
ne Funktionsstörung im Sender oder Empfänger keine Gefahr für Perso-
nen, Tiere oder Sachen ergibt oder dieses Risiko durch andere Sicher-
heitseinrichtungen abgedeckt ist.
•Der Betreiber genießt keinerlei Schutz vor Störungen durch andere Fern-
meldeanlagen und Endeinrichtungen (z. B. auch durch Funkanlagen, die
ordnungsgemäß im gleichen Frequenzbereich betrieben werden).
•Funkempfänger nur mit vom Hersteller zugelassenen Geräten und An-
lagen verbinden.
•Achten Sie darauf, dass die Steuerung nicht im Bereich
metallischer Flächen oder magnetischer Felder installiert
und betrieben wird.
•Funkanlagen, die auf der gleichen Frequenz senden, kön-
nen zur Störung des Empfangs führen.
•Es ist zu beachten, dass die Reichweite des Funksignals
durch den Gesetzgeber und die baulichen Maßnahmen
begrenzt ist.
5-de

Montage
VORSICHT
Achten Sie bei der Montage immer darauf, dass die Leitun-
gen nicht bei Betrieb der Anlage beschädigt werden können.
Decken Sie scharfe Kanten, über die das Kabel geführt wird,
mit entsprechendem Schutzband ab. Bei eventuellen Be-
schädigungen der Leitungen darf ein Austausch dieser nur
durch den Hersteller erfolgen.
Der Funkempfänger kann beispielsweise in oder an der Kopfschiene einer
Sonnenschutzanlage montiert werden.
Anschluss
VORSICHT
•Verletzungsgefahr durch Stromschlag.
•Anschluss nur durch eine Elektrofachkraft!
•Wird mehr als ein Antrieb über den Funkempfänger ange-
steuert, müssen die Antriebe durch Relaissteuerungen
entkoppelt werden. Diese Entkopplung entfällt bei
Becker-Antrieben mit elektronischer Endabschaltung.
•Beachten Sie den Schaltstrom des Gerätes.
Netz 230 V / 50 Hz Rohrantrieb
1 = N (blau)
= Schutzleiter (grün-gelb)
2 = L1 (schwarz)
1 = N (blau)
2= schwarz
= Schutzleiter
(grün-gelb)
3 = braun
Befestigungslasche 4x
6-de

Funktionserklärung
Markisenbetrieb/ Jalousiebetrieb
Sie können zwischen Markisen- und Jalousiebetrieb umschalten.
Markisenbetrieb
Durch Drücken einer Fahrtaste fährt die Markise in Selbsthaltung in die einge-
stellte Endlage.
Jalousiebetrieb (Werkseinstellung)
Im Jalousiebetrieb können Sie den Empfänger im Tippbetrieb ansteuern.
Drücken Sie die Fahrtaste länger als 1 Sek. fährt die Jalousie in Selbsthaltung.
Drehrichtungsschalter
Mit dem Drehrichtungsschalter schalten Sie die Drehrichtung des Rohran-
triebs von Links- auf Rechtslauf bzw. von Rechts- auf Linkslauf um. Die Werk-
seinstellung ist Rechtsanschlag.
Einlernen des Funks
1. Schließen Sie den Funkempfänger an die Spannungsversorgung an.
2. Jetzt schalten Sie die Spannung ein.
3. Der Funkempfänger geht für 3 Minuten in Lernbereitschaft.
Mastersender einlernen
Unter Mastersender versteht man den ersten in einen Emp-
fänger eingelernten Sender. Im Gegensatz zu weiteren hin-
zugelernten Sendern ermöglicht der Mastersender u.a. das
Einstellen der Endlagen (bei Antrieben mit integriertem
Funkempfänger) und das Hinzulernen oder Löschen weiterer
Sender. Mastersender können alle Sender sein, die eine se-
parate AUF-, STOPP-, AB-Taste und eine Einlerntaste haben.
Falls im Empfänger schon ein Sender eingelernt ist, drücken
Sie die Einlerntaste des Senders für 10 Sekunden.
Drücken Sie die Einlerntaste des Senders innerhalb der Lernbereitschaft für 3
Sekunden.
►Der Empfänger quittiert.
Damit ist der Einlernvorgang beendet.
7-de

Einlernen weiterer Sender
Es können neben dem Mastersender noch bis zu 15 Sender
(davon max. 3 Sensoren) in den Funkempfänger eingelernt
werden.
Drücken Sie die Einlerntaste des eingelernten Mastersenders für 3 Sekunden.
▻Der Empfänger quittiert.
Drücken Sie nun die Einlerntaste eines neuen Senders, der dem Funkempfän-
ger noch nicht bekannt ist, für 3 Sekunden. Damit wird die Lernbereitschaft
des Funkempfängers für einen neuen Sender für 3 Minuten aktiviert.
▻Der Empfänger quittiert.
Jetzt drücken Sie die Einlerntaste des neu einzulernenden Senders noch ein-
mal für 3 Sekunden.
▻Der Empfänger quittiert.
►Der neue Sender ist nun eingelernt.
8-de

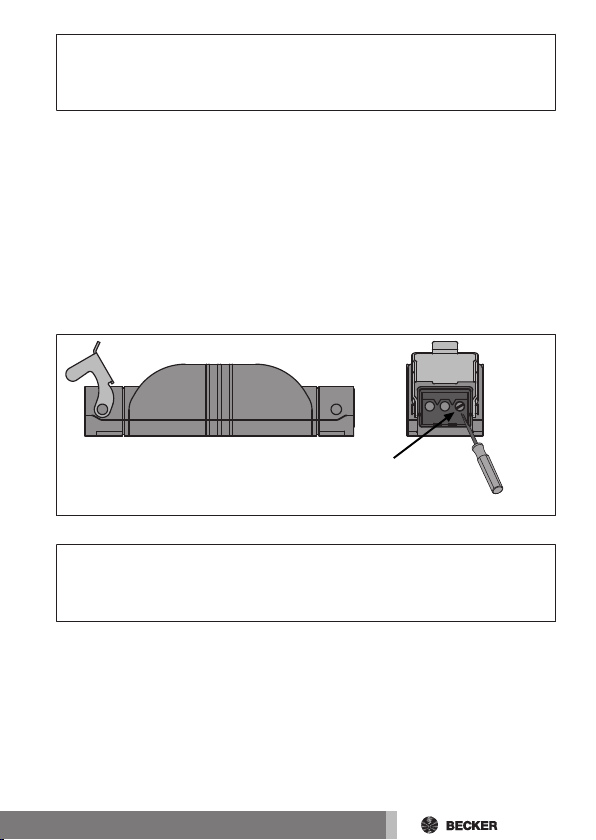

Überprüfung der
Drehrichtungszuordnung
Drücken Sie die AUF- oder AB-Taste am Sender.
Der Behang fährt in die gewünschte Richtung => Die Drehrichtungszuordnung
ist OK.
Fährt der Behang in die falsche Richtung, muss die Drehrichtungszuordnung
geändert werden.
Gehen Sie wie folgt vor:
1. Ziehen Sie den Netzstecker ab.
2. Drehen Sie den Drehrichtungsschalter in die gegenüberliegende Positi-
on vorsichtig gegen den Anschlag.
3. Die Drehrichtungszuordnung ist geändert.
4. Überprüfen Sie die Drehrichtungszuordnung erneut.
Drehrichtungsschalter
Umschalten zwischen Jalousie- und
Markisenbetrieb
Drücken Sie am Mastersender die Einlerntaste für 3 Sekunden, bis der Emp-
fänger quittiert.
Anschließend drücken Sie die Einlerntaste und zusätzlich die Tasten Auf/
Stopp/Ab für 10 Sekunden, bis der Empfänger quittiert.
Damit ist der Umschaltvorgang abgeschlossen.
9-de

Programmierung Zwischenposition I +
II
Zwischenposition I
Die Zwischenposition I ist eine frei wählbare Position des Be-
hanges, zwischen der oberen und unteren Endlage. Vor dem
Einstellen der Zwischenposition I müssen beide Endlagen
eingestellt sein.
Die Zwischenposition I wird aus der oberen Endlage ange-
fahren.
Einstellen der Zwischenposition I
Fahren Sie den Behang aus der oberen Endlage in die gewünschte Zwischen-
position I.
Drücken Sie nun zuerst die STOPP-Taste und innerhalb 3 Sekunden zusätzlich
die AB-Taste und halten Sie die beiden Tasten gedrückt.
▻Die Quittierung erfolgt durch ein „Nicken“ des Behanges.
►Die Zwischenposition I wurde gespeichert.
Anfahren der Zwischenposition I
Drücken Sie 2 mal die AB-Taste innerhalb einer Sekunde.
►Der Behang fährt in die Zwischenposition I.
Löschen der Zwischenposition I
Fahren Sie den Behang in die Zwischenposition I.
Drücken Sie nun zuerst die STOPP-Taste und innerhalb 3 Sekunden zusätzlich
die AB-Taste und halten Sie die beiden Tasten gedrückt.
▻Die Quittierung erfolgt durch ein „Nicken“ des Behanges.
►Die Zwischenposition I wurde gelöscht.
10-de

Zwischenposition II
Anwendung Funktion
Markisenbetrieb Tuchspannung
Mit dieser Funktion können Sie den Behang aus der unteren
Endlage soweit wieder Auffahren, dass die gewünschte Zwi-
schenposition II erreicht wird. Vor dem Einstellen der Zwi-
schenposition II müssen beide Endlagen eingestellt sein.
Einstellen der Zwischenposition II
Fahren Sie den Behang aus der unteren Endlage in die gewünschte Zwischen-
position II.
Drücken Sie nun zuerst die STOPP-Taste und innerhalb 3 Sekunden zusätzlich
die AUF-Taste und halten Sie die beiden Tasten gedrückt.
▻Die Quittierung erfolgt durch ein „Nicken“ des Behanges.
►Die Zwischenposition II wurde gespeichert.
Anfahren der Zwischenposition II
Drücken Sie 2 mal die AUF-Taste innerhalb einer Sekunde.
►Der Behang fährt in die Zwischenposition II.
Löschen der Zwischenposition II
Fahren Sie den Behang in die Zwischenposition II.
Drücken Sie nun zuerst die STOPP-Taste und innerhalb 3 Sekunden zusätzlich
die AUF-Taste und halten Sie die beiden Tasten gedrückt.
▻Die Quittierung erfolgt durch ein „Nicken“ des Behanges.
►Die Zwischenposition II wurde gelöscht.
11-de

Programmierung Zwischenposition I +
II im Jalousiebetrieb
Ist eine Zwischenposition II (Wendeposition) eingestellt, wird
diese automatisch bei Doppeltipp AB in der Endlage (nach
Ablauf der Laufzeit) angefahren. Ist zusätzlich eine Zwi-
schenposition I eingestellt, wird die Wendung sofort nach Er-
reichen der Zwischenposition I ausgeführt.
Anwendung Funktion
Jalousiebetrieb Wendung
Zwischenposition II (Wendeposition)
Mit dieser Funktion können Sie die Jalousie aus der unteren
Endlage soweit wieder Auffahren, dass die gewünschte Zwi-
schenposition II erreicht wird. Vor dem Einstellen der Zwi-
schenposition II müssen beide Endlagen eingestellt sein.
Einstellen der Zwischenposition II (Wendeposition)
Fahren Sie die Jalousie aus der unteren Endlage in die gewünschte Zwischen-
position II.
Drücken Sie nun zuerst die STOPP-Taste und innerhalb 3 Sekunden zusätzlich
die AUF-Taste und halten Sie die beiden Tasten gedrückt.
▻Der Empfänger quittiert.
►Die Zwischenposition II wurde gespeichert.
Anfahren der Zwischenposition II (Wendeposition)
Drücken Sie 2 mal die AUF-Taste innerhalb einer Sekunde.
►Die Jalousie fährt in die Zwischenposition II.
12-de

Löschen der Zwischenposition II (Wendeposition)
Fahren Sie die Jalousie in die Zwischenposition II.
Drücken Sie nun zuerst die STOPP-Taste und innerhalb 3 Sekunden zusätzlich
die AUF-Taste und halten Sie die beiden Tasten gedrückt.
▻Der Empfänger quittiert.
►Die Zwischenposition II wurde gelöscht.
Zwischenposition I
Die Zwischenposition I ist eine frei wählbare Position des Be-
hanges, zwischen der oberen und unteren Endlage. Vor dem
Einstellen der Zwischenposition I müssen beide Endlagen
eingestellt sein.
Die Zwischenposition I wird aus der oberen Endlage ange-
fahren.
Einstellen der Zwischenposition I
Fahren Sie die Jalousie aus der oberen Endlage in die gewünschte Zwischen-
position I.
Drücken Sie nun zuerst die STOPP-Taste und innerhalb 3 Sekunden zusätzlich
die AB-Taste und halten Sie die beiden Tasten gedrückt.
▻Der Empfänger quittiert.
►Die Zwischenposition I wurde gespeichert.
Anfahren der Zwischenposition I
Drücken Sie 2 mal die AB-Taste innerhalb einer Sekunde.
►Die Jalousie fährt in die Zwischenposition I.
13-de

Löschen der Zwischenposition I
Fahren Sie die Jalousie in die Zwischenposition I.
Drücken Sie nun zuerst die STOPP-Taste und innerhalb 3 Sekunden zusätzlich
die AB-Taste und halten Sie die beiden Tasten gedrückt.
▻Der Empfänger quittiert.
►Die Zwischenposition I wurde gelöscht.
Sender löschen
Sender einzeln löschen
Der eingelernte Mastersender kann nicht gelöscht werden.
Er kann nur überschrieben werden.
Drücken Sie die Einlerntaste am Mastersender für 3 Sekunden.
▻Der Empfänger quittiert.
Jetzt drücken Sie die Einlerntaste des zu löschenden Senders für 3 Sekunden
▻Der Empfänger quittiert.
Anschließend drücken Sie noch einmal die Einlerntaste des zu löschenden
Senders für 10 Sekunden
▻Der Empfänger quittiert.
►Der Sender wurde aus dem Funkempfänger gelöscht.
14-de

Alle Sender löschen (außer Mastersender)
Drücken Sie die Einlerntaste am Mastersender für 3 Sekunden.
▻Der Empfänger quittiert.
Drücken Sie noch einmal die Einlerntaste am Mastersender für 3 Sekunden.
▻Der Empfänger quittiert.
Drücken Sie noch einmal die Einlerntaste am Mastersender für 10 Sekunden.
▻Der Empfänger quittiert.
►Alle Sender (außer Mastersender) wurden aus dem Funkempfänger ge-
löscht.
Master überschreiben
Schalten Sie die Spannungsversorgung des Funkempfängers aus und nach 10
Sekunden wieder ein.
▻Der Funkempfänger geht für 3 Minuten in Lernbereitschaft.
Damit der neue Mastersender nur in den gewünschten Funk-
empfänger eingelernt wird, müssen Sie alle anderen Emp-
fänger, die mit an der gleichen Spannungsversorgung ange-
schlossen sind, aus der Lernbereitschaft bringen. Nach Wie-
dereinschalten der Spannung führen Sie dazu mit dem Sen-
der dieser Empfänger einen Fahr- oder Stopp- Befehl aus.
Jetzt drücken Sie die Einlerntaste des neuen Mastersenders für 10 Sekunden.
▻Der Empfänger quittiert.
►Der neue Mastersender wurde eingelernt und der alte Mastersender
wurde gelöscht.
15-de

Programmieren der Fahrzeiten
Das Programmieren der Fahrzeiten ist nur mit Sendern mög-
lich, die die Funktion „MemoControl“ unterstützen.
Der Funkempfänger kann je eine Schaltzeit für eine AUF- und eine AB-Bewe-
gung speichern.
In der Schiebeschalterstellung „ “ wird diese Behangbewegung alle 24 Stun-
den wiederholt.
Die Stellung des / -Schiebeschalters ist beim Lernen der Schaltzeit uner-
heblich. Zuvor gespeicherte Schaltzeiten werden ggf. überschrieben.
1. Steuern Sie ggf. den Behang in die entgegengesetzte Endlage.
2. Warten Sie bis zur gewünschten Zeit, zu der der automatische Fahrbefehl
ausgeführt werden soll.
3. Betätigen Sie zum gewünschten Zeitpunkt die entsprechende Richtungs-
taste und halten diese gedrückt bis der Antrieb nach ca. 6 Sekunden kurz
stoppt und anschließend bis zur Endlage weiterläuft.
4. Jetzt können Sie die Richtungstaste loslassen.
Der Empfänger hat den aktuellen Zeitpunkt für diese Bewegungsrichtung ge-
speichert.
Löschen der Fahrzeiten
Beim Löschvorgang werden immer beide Fahrzeiten ge-
löscht.
Um die AUF- und AB-Fahrzeit zu löschen, drücken Sie die STOPP-Taste für 10
Sekunden. Der Empfänger quittiert.
Die Fahrzeiten sind gelöscht.
16-de

Technische Daten
Nennspannung 230-240 V AC / 50 Hz
Schaltstrom 5 A /230-240 V AC bei cos = 1
Schutzart IP 54
Schutzklasse
(bei bestimmungsgemäßer Monta-
ge)
II
Zulässige Umgebungstemperatur -25 bis +55 °C
Laufzeit Markise 2 Min.
Laufzeit Jalousie 3 Min.
Montageart In oder an der Kopfschiene
Funkfrequenz 868,3 MHz
Werkseinstellung Jalousiebetrieb
17-de

Was tun wenn...?
Problem Abhilfe
Antrieb läuft nicht. Anschluss prüfen.
Antrieb läuft in die falsche Richtung. Drehrichtungszuordnung über den
Drehrichtungsschalter korrigieren.
Der Funkempfänger führt manuelle
Fahrbefehle nicht aus.
Sender einlernen.
Der Funkempfänger führt automati-
sche Fahrbefehle nicht aus.
Sender einlernen.
Stellen Sie den Schiebeschalter des
Senders auf Automatikbetrieb.
Zwischenposition I / II lassen sich
nicht programmieren.
Zwischenposition I / II löschen und
neu programmieren.
Jalousie wendet zeitverzögert in der
unteren Endlage.
Zwischenposition II löschen.
Zwischenposition I einstellen.
Behang fährt ohne manuellen oder
automatischen Fahrbefehl ein.
Funkverbindung zwischen Sensor
und Empfänger prüfen.
Sie können den Behang für eine
Stunde im Totmannbetrieb ausfah-
ren.
18-de

Vereinfachte EU-
Konformitätserklärung
Hiermit erklärt Becker-Antriebe GmbH, dass diese Funkanlage der Richtlinie
2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden In-
ternetadresse verfügbar:
www.becker-antriebe.de/ce
Technische Änderungen vorbehalten.
19-de

Table of contents
General..................................................................................................21
Warranty ................................................................................................21
Safety instructions ..................................................................................22
Intended use ..........................................................................................23
Assembly ...............................................................................................24
Wiring ....................................................................................................24
Explanation of functions ..........................................................................25
Programming the transmitter ...................................................................25
Checking that the running direction is correct............................................27
Switching between venetian blind and awning operation ............................27
Programming the intermediate positions I + II............................................28
Programming intermediate positions I + II in Venetian blind operation..........30
Deleting transmitters...............................................................................32
Programming the run times......................................................................34
Deleting the run times .............................................................................34
Technical data ........................................................................................35
What to do if...?.......................................................................................36
Simplified EU declaration of conformity.....................................................37
20-en
