Die SWC745-II ist kompatibel zu allen Empfängern der Becker Cen‐
tronic Steuerungspalette.
Die vom Werk mit aktuellem Datum und Uhrzeit (MEZ) ausgelieferte
SWC745-II steuert Ihren Sonnenschutz automatisch in Abhängigkeit
von Sonneneinstrahlung und Windwert.
Mit den 5 Sendekanälen können Produkte wie Sonnenschutzanla‐
gen, Lichtsteuerungen und Funksteckdosen gesteuert werden.
Neben den 5 Einzel- Sendekanälen besitzt die SWC745-II noch 1
Zentral- Sendekanal welcher die Sendekanäle 1-5 anspricht.
Die Schwellwerte und Beschattungszeiten können pro Kanal individ‐
uell angepasst werden. So ist es möglich bis zu 5 verschiedene Ein-
und Ausfahrzeiten bzw. Ein- und Ausschaltzeiten automatisch aus‐
zuführen.
Über die Einstellung Zwischenposition können pro Kanal 2 unter‐
schiedliche Positionen bei Sonnenschutzanwendungen sowie 2 un‐
terschiedliche Helligkeitsstufen bei einer Lichtsteuerung abgerufen
werden (Szenensteuerung).
Eine manuelle Bedienung des Gerätes ist jederzeit möglich.
Beachten Sie bitte bei der Installation sowie bei der Einstellung des
Gerätes die vorliegende Montage- und Betriebsanleitung.
3

Gewährleistung
Bauliche Veränderungen und unsachgemäße Installationen entge‐
gen dieser Anleitung und unseren sonstigen Hinweisen können zu
ernsthaften Verletzungen von Körper und Gesundheit der Benutzer,
z. B. Quetschungen, führen, sodass bauliche Veränderungen nur
nach Absprache mit uns und unserer Zustimmung erfolgen dürfen
und unsere Hinweise, insbesondere in der vorliegenden Montage-
und Betriebsanleitung, unbedingt zu beachten sind.
Eine Weiterverarbeitung der Produkte entgegen deren bestim‐
mungsgemäßen Verwendung ist nicht zulässig.
Endproduktehersteller und Installateur haben darauf zu achten, dass
bei Verwendung unserer Produkte alle, insbesondere hinsichtlich
Herstellung des Endproduktes, Installation und Kundenberatung, er‐
forderlichen gesetzlichen und behördlichen Vorschriften, insbeson‐
dere die einschlägigen aktuellen EMV-Vorschriften, beachtet und
eingehalten werden.
4

Sicherheitshinweise
VORSICHT
▪Bitte bewahren Sie die Anleitung auf!
▪Nur in trockenen Räumen verwenden.
▪Verwenden Sie nur unveränderte Originalteile
des Steuerungsherstellers.
▪Halten Sie Personen aus dem Fahrbereich der
Anlagen fern.
▪Halten Sie Kinder von Steuerungen fern.
▪Beachten Sie Ihre landesspezifischen Bestim‐
mungen.
▪Verbrauchte Batterien fachgerecht entsorgen.
Batterien nur durch identischen Typ (LR03; AAA)
ersetzen.
▪Wird die Anlage durch einen oder mehrere Send‐
er gesteuert, muss der Fahrbereich der Anlage
während des Betriebes einsehbar sein.
5

Bestimmungsgemäße Verwendung
Die SWC745-II darf nur für die Ansteuerung von Sonnenschutzanla‐
gen verwendet werden und ist kompatibel zu den Centronic-II
Steuerungen und der Steuerung UC520.
▪Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit er‐
höhtem Störungsrisiko betrieben werden dürfen (z.B. Kranken‐
häuser, Flughäfen).
▪Die Fernsteuerung ist nur für Geräte und Anlagen zulässig, bei de‐
nen eine Funktionsstörung im Handsender oder Empfänger keine
Gefahr für Personen, Tiere oder Sachen ergibt oder dieses Risiko
durch andere Sicherheitseinrichtungen abgedeckt ist.
▪Der Betreiber genießt keinerlei Schutz vor Störungen durch an‐
dere Fernmeldeanlagen und Endeinrichtungen (z.B. auch durch
Funkanlagen, die ordnungsgemäß im gleichen Frequenzbereich
betrieben werden).
▪Funkempfänger nur mit vom Hersteller zugelassenen Geräten und
Anlagen verbinden.
HINWEIS
▪Achten Sie darauf, dass die Steuerung nicht im
Bereich metallischer Flächen oder magnetischer
Felder installiert und betrieben wird.
▪Funkanlagen, die auf der gleichen Frequenz sen‐
den, können zur Störung des Empfangs führen.
▪Es ist zu beachten, dass die Reichweite des
Funksignals durch den Gesetzgeber und die bau‐
lichen Maßnahmen begrenzt ist.
6

Anzeigen- und Tastenerklärung
3
1
2
6
7
4
5
13
9
8
11
10
12
1Display 8Hand- / Automatik- Schie‐
beschalter
2Menü-Tastenblock 9Einlerntaste
3EINFAHR-Taste 10 Batteriefach
4STOPP-Taste 11 Beschriftungsfeld
5AUSFAHR-Taste 12 RESET-Taste (hinter dem
Beschriftungsfeld)
6Kanalwahltaste 13 Typenschild
7Kanalkontrollleuchten
7

Displaysymbolik
1
2
3
4
5
6 7 8 9
1Einfahrt 6Uhr/Datum
2Ausfahrt 7Programm
3Wochentage (Mo.-So.) 8Einstellung
4Ziffernanzeige 9Funktion
5Textzeile
Funktionserklärung
/ Schiebeschalter
Mit dem / Schiebeschalter wird der ausgewählte Kanal oder die
ausgewählte Gruppe zwischen Hand und Auto umgeschaltet. Die ak‐
tuelle Einstellung wird im Display angezeigt.
Kanal
Der Kanal eines Handsenders kann in einen oder mehrere Empfäng‐
er eingelernt werden. Die Ansteuerung eines Empfängers ist ein In‐
dividualbefehl, die mehrerer Empfänger ein Gruppenbefehl.
8

Zentralbefehl
Wählt man alle Kanäle des Senders an, kann man alle zugeordneten
Empfänger/-gruppen gleichzeitig ansteuern.
Kanalwahltaste
HINWEIS
Die Kanalauswahl kann nur im Betriebsmodus erfol‐
gen.
Mit der Kanalwahltaste können bis zu 5 Kanäle ausgewählt werden.
Angezeigt werden die einzelnen Kanäle durch das Aufleuchten der
zugehörigen Kanalkontrollleuchte. Leuchten alle Kanalkontroll‐
leuchten gleichzeitig, kann der Zentralbefehl abgesetzt werden.
HINWEIS
Den eingelernten Kanal können Sie auf dem Bes‐
chriftungsfeld unter der Klarsichtfolie notieren.
Kanalkontrollleuchten
Ein Funksignal wird durch das Aufleuchten der zugehörigen Kanal‐
kontrollleuchte signalisiert.
Die Sendeleistung bzw. die Funkreichweite wird durch Abnahme der
Batterieleistung reduziert. Leuchtet die Kanalkontrollleuchte bei
Tastendruck nicht mehr, muss die Batterie gewechselt werden.
9

Betriebsmodus
Sie sehen im Display den Wind- oder Sonnensollwert bzw. die Uhr‐
zeit.
OK-Taste
Durch Drücken der OK-Taste im Menü, werden die aktuell ange‐
zeigten Werte gespeichert.
+/- Tasten
Folgende Bedienungen sind über + und - möglich:
▪Menü ->Wert verändern
▪Auto-Betrieb ->Informationen abfragen:
▪+ Taste ->Nächste automatische Beschattungszeit
▪- Taste ->Nächste automatische Beschattungszeit
MENUE-Taste
Durch Drücken der MENUE-Taste gelangen Sie in die Menüüber‐
sicht oder in den Betriebsmodus.
Es erfolgt keine Speicherung des aktuell angezeigten Wertes.
RESET-Taste
Durch Drücken der RESET-Taste (mit einem Kugelschreiber oder
Ähnlichem) wird das Gerät in die Werkseinstellung zurückgesetzt.
Ausnahme: Menüpunkt Funktion und Sprachauswahl

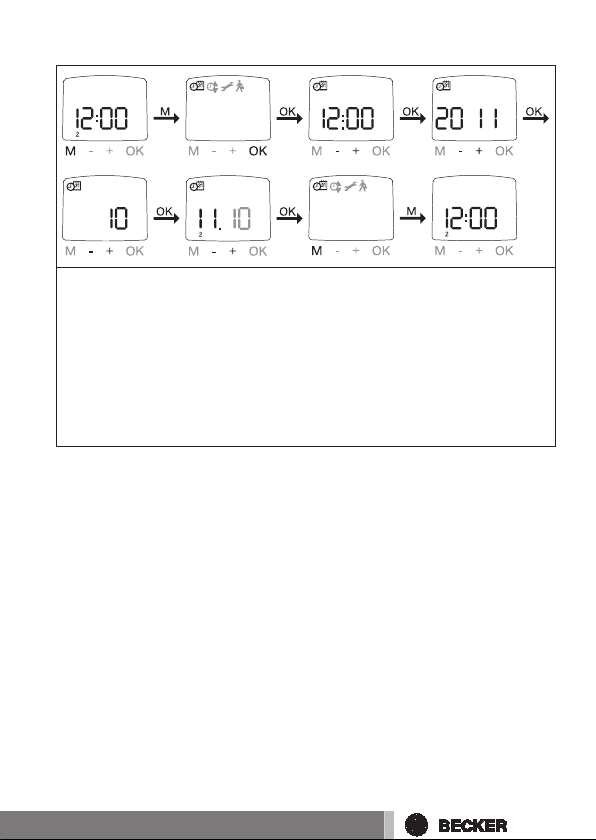

Menü Uhrzeit/Datum
UHR/DAT
In diesem Menü stellen Sie die Uhrzeit und das Datum ein.
10

Menü Programm
PROGRAMM
Im Menü FUNKTION haben Sie die Möglichkeit zwischen Beschat‐
tungszeit und AUTO Beschattungszeit zu wählen.
Im Menü PROGRAMM können Sie diese einstellen.
Beschattungszeit
Programmierbare Aus- und Einfahrzeiten für Sonnenschutzanlage.
Der Zeitraum innerhalb dem die Sonnenschutzanlage per Ausfahr‐
befehl ausfährt, ausgefahren bleibt und nicht auf Signale des Son‐
nensensors reagiert (Ideal z. B. für Laden-Schaufenster … kein
Schmelzen der Schokolade). Bei Ablauf dieser Zeitspanne wird die
Sonnenschutzautomatik wieder aktiviert und die Anlage über einen

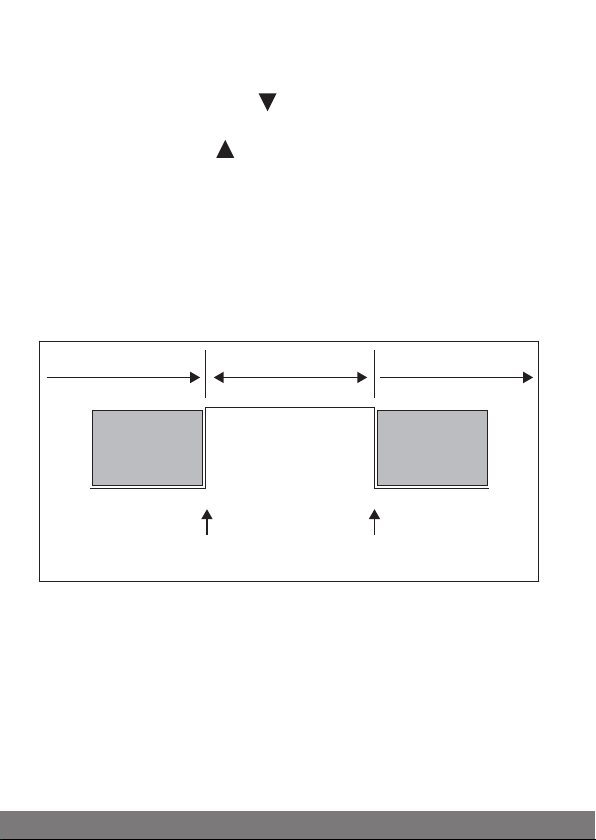

Sonnensensor sonnenabhängig ein- oder ausgefahren.
Anlage bleibt ausgefahren
Sonnenautomatik OFF
Sonnenautomatik ON
Ausfahrbefehl und
Sonnenautomatik = OFF
Sonnenautomatik schaltet
wieder auf ON
KEIN Einfahrbefehl !
8 Uhr 16 Uhr
Sonnenautomatik ON
11

AUTO Beschattungszeit
Verhindert ein zu frühes Aus- oder ein zu spätes Einfahren der Son‐
nenschutzanlage.
Bsp.: AUTO Beschattungszeit : 9:00
Die Sonnenschutzanlage fährt nicht vor 9:00 aus.
AUTO Beschattungszeit : 16:00
Die Sonnenschutzanlage fährt um 16:00 ein, obwohl die Sonne noch
scheint.
Die Zeit innerhalb der die Sonnenschutzanlage in Abhängigkeit von
einem Sonnensensor gesteuert wird. Bei Ablauf dieser Zeitspanne
erfolgt ein automatischer Einfahrbefehl und die Anlage bleibt einge‐
fahren bis zum Aktivierungszeitpunkt der Sonnenautomatik. Bsp.
Privathaus: Markise soll Nachts eingefahren bleiben und tagsüber
sonnenabhängig beschatten.
sonnenabhängige
Steuerung
Anlage bleibt eingefahren Anlage bleibt eingefahren
Sonnenautomatik ON
Sonnenautomatik OFF
Sonnenautomatik schaltet
wieder auf ON
KEIN Ausfahrbefehl !
Einfahrbefehl und
Sonnenautomatik = OFF
8 Uhr 16 Uhr
Sonnenautomatik OFF
12

Menü Einstellungen
Menü EINSTELLUNG
Im Menü EINSTELLUNG haben Sie folgende Möglichkeiten:
▪SONNE
▪VERZÖGERUNG (nur bei Expert Modus ON )
▪SONNE
▪VERZÖGERUNG (nur bei Expert Modus ON )
▪WINTER ON/OFF
▪WINDÜBERWACHUNG
▪ZEIT ENDLAGE/ZWISCHENPOSITION/TUCHSPAN‐
NUNG(WENDUNG bei Jalousie) (nur bei programmierter BE‐
SCHATTUNGSZEIT/oder AUTO BESCHATTUNGSZEIT)
▪SONNE ENDLAGE/ZWISCHENPOSITION/TUCHSPANNUNG
(WENDUNG bei Jalousie)
▪Sprachauswahl (DEUTSCH)
▪SO/WI (Automatische Sommer-/Winterzeitumstellung)
Um Einstellungen vornehmen zu können, drücken Sie die OK-Taste
so oft, bis Sie zu Ihrem gewünschten Menüpunkt kommen.
SONNE / SONNE
Der Schwellenwert ist bei SONNE auf 04 und bei SONNE auf
03 voreingestellt.
Bei dem Wert – ist die Sonnenschutzfunktion ausgeschaltet. Der
Helligkeitswert lässt sich von 01 (stark bewölkt) bis 15 (direkte Son‐
neneinstrahlung) einstellen. Im Display wird der eingestellte Son‐
nenwert angezeigt. Der einzustellende Wert blinkt.
13

VERZOEGERUNG (nur bei EXPERTEN MODUS
ON)
Die Verzögerungszeit ist auf 3 Min. und die Verzögerungszeit
ist auf 15 Min. voreingestellt.
Die Verzögerungszeit bezeichnet die Zeit zwischen dem
überschrittenen Schwellenwert SONNE und dem Ausfahrbefehl.
Dieser Wert kann manuell eingestellt werden.
Die Verzögerungszeit bezeichnet die Zeit zwischen dem
unterschrittenen Schwellenwert SONNE und dem Einfahrbefehl.
Dieser Wert kann manuell eingestellt werden.
ENDLAGE
Als Endlage wird der Punkt beschrieben, an dem sich die Sonnen‐
schutzanlage in der eingefahrenen oder ausgefahrenen Position be‐
findet.
ZWISCHENPOSITION
Die Zwischenposition ist eine frei wählbare Position der Sonnen‐
schutzanlage, zwischen der eingefahrenen und ausgefahrenen End‐
lage. Diese Position kann nach der Programmierung aus der einge‐
fahrenen Position angefahren werden.
Dazu drücken Sie die AUSFAHR-Taste zweimal kurz nacheinander.
Im Jalousiebetrieb wird eine evtl. eingestellte Wendung im Anschluss
an die Zwischenposition automatisch durchgeführt.
TUCHSPANNUNG/WENDUNG
Die Tuchspannungs-/Wendeposition ist eine frei wählbare Position
der Sonnenschutzanlage/Jalousie, zwischen der ausgefahrenen und
eingefahrenen Endlage. Mit dieser Funktion können Sie das Tuch
Ihrer Sonnenschutzanlage spannen.
Bei der Jalousie erfolgt die Lamellenwendung.
Dazu drücken Sie die EINFAHR-Taste zweimal kurz nacheinander.
WINTER OFF/ON
Ist die Funktion WINTER ON aktiviert, werden keine automatischen
und manuellen Fahrbefehle ausgeführt.
WINDUEBERWACHUNG
Der Schwellenwert ist bei WIND auf 04 voreingestellt.
14

Der Schwellenwert lässt sich von 01 (wenig Wind) bis 11 (sehr wind‐
ig) einstellen.
Im Display wird der eingestellte Windwert angezeigt. Der einzustel‐
lende Wert blinkt.
Wird der Windwert 15 Min. unterschritten, können wieder Fahrbe‐
fehle ausgeführt werden.
TEST-Modus
Der TEST-Modus wird aktiviert durch Verstellen eines Schwell‐
wertes. Dieser wird automatisch beendet nach ca. 15 Minuten oder
sofort durch Betätigen des Schiebeschalters. Im TEST-Modus wer‐
den die Zeiten der Beschattungsfunktion und der Windüberwachung
verkürzt.
Sprachauswahl (DEUTSCH)
Hier können Sie Ihre Landessprache auswählen.
SO/WI
SO/WI bezeichnet die automatische Sommer-/Winterzeitumschal‐
tung. Werkseinstellung ist ON; das Gerät passt sich automatisch an.
Menü Funktion
Dieser Modus ist nur für ausgebildetes Fachpersonal bestimmt.
Im Menü FUNKTION haben Sie die Möglichkeit, folgende Funktionen
einzustellen:
▪MARKISE/JALOUSIE (Auswahl des Behanges)
▪LERNBEREITSCHAFT
▪LAUFZEIT
▪BESCHATTUNGSZEIT/AUTO BESCHATTUNGSZEIT
▪EXPERTEN MODUS OFF/ON
▪ERSTINBETRIEBNAHME (für Servicezwecke)
EXPERTEN MODUS
Um Verzögerungszeiten im Menü EINSTELLUNGEN zu ändern muss
der EXPERTEN MODUS auf ON stehen.
15

Inbetriebnahme
Mit dem ersten Tastendruck „wecken“ Sie die SWC745-II auf. Sie
können nun mit den +/- Tasten die Sprache wählen und diese mit
der OK Taste übernehmen. Die SWC745-II befindet sich im Automa‐
tikmodus.
Werkseinstellung
UHR/DAT
Aktuelle MEZ und aktuelles Datum
EINSTELLUNG
Schwellenwert SONNE 04 und SONNE 03
Schwellenwert WIND 04
VERZÖGERUNG 3 Min. (EXPERTENMODUS)
VERZÖGERUNG 15 Min. (EXPERTENMODUS)
ZWISCHENPOSITION
SO/WI ON
FUNKTION
MARKISE, EXPERTEN MODUS OFF
HINWEIS
Durch Drücken der RESET-Taste (mit einem Kugels‐
chreiber oder Ähnlichem) wird das Gerät in die
Werkseinstellung zurückgesetzt.
Ausnahme: Menü Funktion und Sprachauswahl.
16

Einlernen des Funks
HINWEIS
Der Zentralbefehl 1-5 kann nicht separat eingelernt
werden.
1) Mastersender einlernen
a) Empfänger in Lernbereitschaft bringen
HINWEIS
Beachten Sie die Montage- und Betriebsanleitung
des Empfängers.
Bedienen Sie die Einlerntaste am Sender mit einem
geeigneten zylindrischen Werkzeug (z. B. Kugels‐
chreiber).
▪Schalten Sie die Spannungsversorgung des Empfängers aus und
nach 5 Sekunden wieder ein.
oder
▪Betätigen Sie die Einlerntaste bzw. den Funkschalter des Emp‐
fängers.
Der Empfänger befindet sich nun für 3 Minuten in Lernbereitschaft.
b) Mastersender einlernen
Drücken Sie die Einlerntaste des Mastersenders innerhalb der Lern‐
bereitschaft, bis der Empfänger das erfolgreiche Einlernen quittiert.
Im Display erscheint „Einstellung senden“
Bestätigen Sie mit OK.
Damit ist der Einlernvorgang beendet.
2) Weitere Sender einlernen
Drücken Sie die Einlerntaste des Mastersenders, bis der Empfänger
quittiert.
Im Display erscheint „Einstellung senden“
Bestätigen Sie mit OK.
Drücken Sie nun die Einlerntaste des neuen Senders, bis der Emp‐
fänger quittiert.
17

Jetzt drücken Sie die Einlerntaste des neu einzulernenden Senders
noch einmal.
Der Empfänger quittiert das erfolgreiche Einlernen.
Die maximale Funkreichweite beträgt am und im Gebäude bis zu 25
m und im freien Feld bis zu 350 m.
Programmierung
HINWEIS
Wählen Sie zuerst im Betriebsmodus den ge‐
wünschten Kanal mit der Kanalwahltaste aus.
Menüübersicht
UHR/DAT PROGRAMM EINSTELLUNGAUTO
FUNKTION UHR/DAT AUTO
1. Drücken Sie die MENUE-Taste UHR/DAT erscheint.
2. Um weitere Menüs auszuwählen, drücken Sie die +/- Tasten.
3. Drücken Sie die MENUE-Taste, um in den Betriebsmodus zu ge‐
langen.
18

UHR/DAT (Uhrzeit und Datum einstellen)
UHR/DAT UHRZEIT JAHRAUTO
MONAT TAG UHR/DAT AUTO
1. Drücken Sie die MENUE-Taste, UHR/DAT erscheint.
2. Mit OK kommen Sie in den Menüpunkt Uhrzeit.
3. Stellen Sie jetzt mit der +/- Tasten die aktuelle Uhrzeit ein.
4. Ist die Uhrzeit eingestellt, bestätigen Sie mit OK.
5. Verfahren Sie mit der Einstellung JAHR, MONAT und TAG wie
oben beschrieben. UHR/DAT erscheint.
6. Drücken Sie die MENUE-Taste, um in den Betriebsmodus zu ge‐
langen.
19

PROGRAMM (Beschattungszeit oder AUTO
Beschattungszeit )
AUTO PROGRAMM WOCHE BESCHATTUNGSZEIT
BESCHATTUNGSZEIT PROGRAMM AUTO
1. Drücken Sie die MENUE-Taste.
2. Um das Menü PROGAMM auszuwählen, drücken Sie die + Taste
bis PROGAMM erscheint.
HINWEIS
Im Menü FUNKTION können Sie zwischen BESCHAT‐
TUNGSZEIT oder AUTO BESCHATTUNGSZEIT wäh‐
len.
Bei der Displayanzeige --:-- (zwischen der Uhrzeit
23:59 und 00:00) wird die Beschattungszeit nicht
ausgeführt.
3. Bestätigen Sie mit OK. BESCHATTUNGSZEIT / AUTO
BESCHATTUNGSZEIT erscheint.
4. Mit den +/- Tasten stellen Sie jetzt die BESCHATTUNGSZEIT /
AUTO BESCHATTUNGSZEIT und die BESCHATTUNGSZEIT /
AUTO BESCHATTUNGSZEIT ein. Bestätigen Sie jede Eingabe
mit OK.
5. Drücken Sie die MENUE-Taste, um in den Betriebsmodus zu ge‐
langen.
20
