Bell & Ross BR 03-92 User manual

BR 03-92
BR-CAL.302
www.bellross.com

Instruções Técnicas
Инструкция
取扱説明書
기술 정보

Notice Technique
Technical Notes
Technische Anweisung
Noticia Técnica
Istruzioni Tecniche
Technische informatie
2
4
6
8
10
12
14
16
18
20
22
24

2
Mouvement : mécanique à remontage automatique. Calibre BR-CAL.302.
Réserve de marche de 40 heures environ. Fonctions : heures, minutes et
secondes. Date avec correction rapide. Réglage de l’heure avec arrêt des
secondes. Boîtier: diamètre 42mm.
UTILISATION GÉNÉRALE
Mise en service. Lorsque la montre est arrêtée (couronne en position 0):
remonter le mécanisme en tournant la couronne dans le sens des aiguilles
d’une montre. Après environ 40rotations, la montre est complètement remon-
tée (le mécanisme ne possède pas de butoir an d’éviter une surtension du
remontoir). L’autonomie de fonctionnement est alors de 40heures environ.
Lorsque la montre est portée , c’est l’automatisme qui remonte le mouvement.
Réglage de l’heure. Tirer la couronne jusqu’à la position2. L’aiguille des
secondes est alors arrêtée ce qui permet un réglage à la seconde près.
Régler l’heure en tournant la couronne dans le sens souhaité.
Réglage de la date. Réglage rapide * (couronne en position1): tirer la cou-
ronne jusqu’à la position 1 et régler la date en tournant la couronne dans
le sens inverse des aiguilles d’une montre. Réglage lent (couronne en posi-
tion2) : an d’assurer un changement de date à minuit et non à midi, il est
conseillé d’effectuer le réglage de la date à l’aide des aiguilles horaires.Tirer
la couronne jusqu’à la position 2 et faites tourner les aiguilles jusqu’au chan-
gement de date. Régler ensuite l’heure précisément.
A. Aiguille des minutes
B. Aiguille des heures
C. Aiguille des secondes
D. Vis de xation du boîtier (NE JAMAIS DÉVISSER)
E. Date
F. Attache du bracelet
G. Couronne
0. Remonter le mécanisme manuellement (sens des aiguilles d’une montre)
1. Régler la date (sens inverse des aiguilles d’une montre)
2. Régler l’heure (sens des aiguilles d’une montre ou sens inverse)
A
012
B
C
F
G
E
(x4)D
BR0392
BR-CAL.302

3

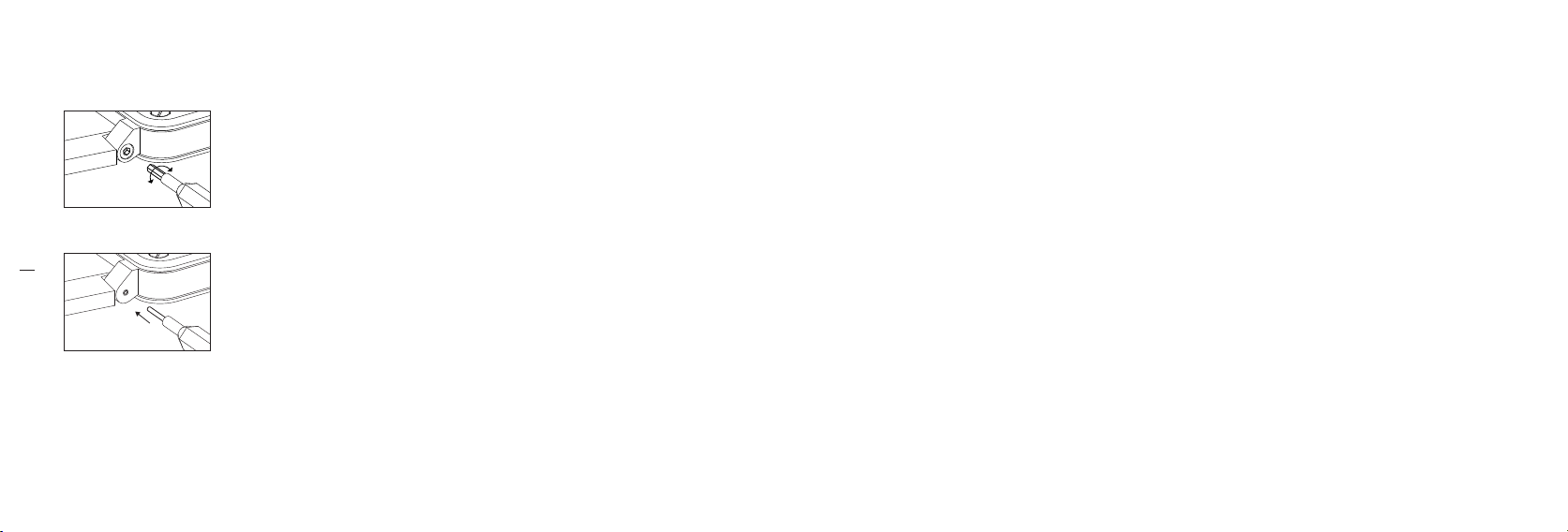

FIXATION DU BRACELET
Attaches (F) avec vis apparentes sur la face extérieure des cornes
Les 4 vis à tête creuse (creux à 6 pans / 1,3 mm
de diamètre) servent à xer le bracelet sur les
attaches du boîtier. Ces vis doivent être manipulées
avec précaution en utilisant les 2outils adéquats
livrés avec la montre dans son écrin.
Attaches (F) sans vis apparentes
Une barrette à ressort sert à xer le bracelet sur
les attaches du boîtier. Cette barrette doit être
extraite avec précaution en utilisant l’outil adéquat
livré avec la montre dans son écrin.
IMPORTANT
*Réglage rapide de la date. Comme pour toutes les montres mécaniques
dotées d’un calendrier, le réglage rapide de la date (couronne en position 1)
NE DOIT EN AUCUN CAS être effectué entre 21.00 h (9 P.M.) et 3.00 h (3 A.M.).
Champs magnétiques. Les champs magnétiques peuvent altérer la bonne
marche de votre montre. Aussi, nous vous conseillons d’éviter de placer votre
montre à proximité des appareils électroniques qui peuvent générer des champs
magnétiques importants (radio, smartphone, téléviseur, ordinateur, tablettes,
enceintes acoustiques…).
Étanchéité. Une fois un réglage terminé et an de garantir une parfaite
étanchéité, repousser la couronne jusqu’à la position 0. La couronne ne doit
jamais être manipulée sous l’eau.
Attention : les 4 vis (D) à tête fendue servent à xer la lunette sur le corps du
boîtier et à assurer l’étanchéité de la montre. Pour bénécier de la garantie
Bell&Ross, ces vis ne doivent jamais être dévissées.
ENTRETIEN
Après chaque immersion dans l’eau de mer, il est conseillé de rincer soi-
gneusement la montre et son bracelet avec de l’eau douce. Il est également
conseillé de réviser l’étanchéité de votre montre tous les deux ans.
GARANTIE INTERNATIONALE
Pour bénécier de votre garantie internationale de 2 ans, votre carte doit être
activée au moment de l’achat par votre point de vente agréé Bell & Ross et
systématiquement présentée pour toute intervention. Vous pouvez désormais
accéder à la version digitale de cette carte ainsi qu’à toutes les informations
concernant votre montre en scannant le QR code ou en vous connectant sur :
www.bellross.com/warranty
An de garantir un service conforme aux exigences de la marque, toute
intervention sur votre montre doit être effectuée par le centre de réparation
Bell&Ross ou un horloger agréé Bell&Ross.
FRANÇAIS

4
Movement: mechanical with automatic winding. Calibre BR-CAL.302. Power
reserve approximately 40 hours. Functions: hours, minutes and seconds. Date
with quickset. Time-setting with hacking function. Case: 42 mm in diameter.
GENERAL USAGE
Starting the watch. When the watch has stopped (crown in position 0): wind
the movement by rotating the crown clockwise. After approximately 40 rota-
tions, the watch is fully wound (the winding mechanism does not have a stop
to prevent overwinding). The power reserve is approximately 40 hours when
fully wound. When the watch is worn , the automatic mechanism will wind the
movement.
Setting the time. Pull the crown out to position 2.The seconds hand will stop,
enabling you to set the time to the nearest second. Set the time by rotating
the crown in the required direction.
Setting the date. Quickset* (crown in position 1): pull the crown out to posi-
tion 1 and set the date by rotating the crown anticlockwise. Slow setting
(crown in position 2): to ensure the date changes at midnight rather than
noon, it is recommended you set the date by adjusting the hands of the watch.
Pull the crown out to position 2 and turn the hands until the date changes.
Then set the precise time.
A. Minute hand
B. Hour hand
C. Second hand
D. Case attachment screws (NEVER UNSCREW)
E. Date
F. Strap attachment
G. Crown
0. Wind the movement manually (rotate clockwise)
1. Set the date (rotate anticlockwise)
2. Set the time (rotate in either direction)
A
012
B
C
F
G
E
(x4)D
BR0392
BR-CAL.302

5

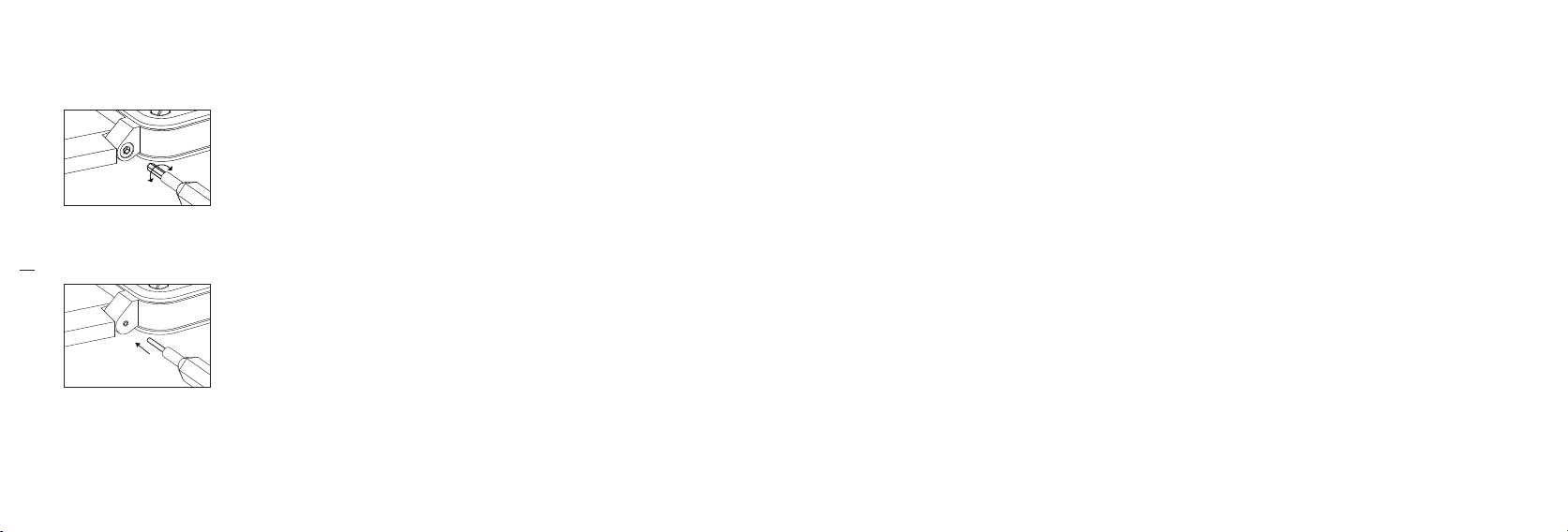

STRAP MOUNTING
Attachments (F) with screws on the outer face of the lugs
The 4 socket head screws (hexagon socket/1.3mm
diameter) mount the strap to the case attach-
ments. These screws must be handled carefully,
using the 2 tools supplied with the watch in its
box.
Attachments (F) with no visible screws
A spring bar is used to t the strap to the case
attachments. This bar must be removed carefully
using the appropriate tool provided with the watch
in the box.
IMPORTANT
*Quickset date setting. As with all mechanical watches with a date func-
tion, quickset date setting (crown in position 1) MUST NOT UNDER ANY CIR-
CUMSTANCES be carried out between the times of 9 P.M. (21:00) and 3 A.M.
(03:00).
Magnetic elds. Magnetic elds can adversely affect the accuracy of your
watch. Also, we would recommend that you avoid placing your watch near
electronic devices that may generate large magnetic elds (radio, smart-
phone, television, computer, tablet, loudspeakers etc.).
Water resistance.Once the watch is set, to ensure perfect water resistance,
push the crown back to position 0. Never operate the crown underwater.
Note: The 4 slotted screws (D) mount the bezel to the case and ensure the
water resistance of the watch.To benet from the Bell & Ross warranty, these
screws must never be unscrewed.
MAINTENANCE
After being immersed in seawater, it is recommended to carefully rinse off the
watch and strap with fresh water. It is also recommended to have the water
resistance of your watch checked every two years.
INTERNATIONAL WARRANTY
To benet from your 2-year international warranty, your card must be acti-
vated at the time of purchase by your approved Bell & Ross point of sale, and
presented every time an intervention is performed. You can now access the
digital version of this card and all the information relating to your watch by
scanning the QR code or visiting: www.bellross.com/warranty
To ensure a service that meets the brand’s exacting standards, any servic-
ing of your watch must be carried out by the Bell & Ross service centre or a
watchmaker approved by Bell & Ross.
ENGLISH

6
Uhrwerk: mechanisch mit automatischem Aufzug. Kaliber BR-CAL.302. Ca.
40 Stunden Gangreserve. Funktionen: Stunden, Minuten und Sekunden.
Datumsanzeige mit Schnellkorrektur. Einstellen der Uhrzeit mit Sekunden-
stopp. Gehäuse: 42mm Durchmesser.
ALLGEMEINE VERWENDUNG
Inbetriebnahme. Wenn die Uhr stehen geblieben ist (Krone in Position 0):
den Mechanismus aufziehen, dazu die Krone im Uhrzeigersinn drehen. Nach
etwa 40 Drehungen ist die Uhr vollständig aufgezogen (der Mechanismus
hat keinen Anschlag, um ein Überspannen des Aufzugs zu vermeiden). Die
Gangreserve beträgt dann etwa 40 Stunden. Wenn die Uhr getragen wird ,
wird das Uhrwerk automatisch aufgezogen.
Einstellen der Uhrzeit. Die Krone in Position 2 herausziehen. Der Sekunden-
zeiger wird gestoppt, so dass auf die Sekunde genau eingestellt werden kann.
Die Uhrzeit durch Drehen der Krone in die gewünschte Richtung einstellen.
Einstellen des Datums. Schnelleinstellung* (Krone in Position 1): die Krone
in Position 1 herausziehen und das Datum durch Drehen der Krone gegen
den Uhrzeigersinn einstellen. Langsames Einstellen (Krone in Position 2): um
einen Datumswechsel um Mitternacht (und nicht mittags) sicherzustellen,
sollte das Datum mit dem Stundenzeiger eingestellt werden. Dazu die Krone
in Position 2 herausziehen und die Zeiger bis zum Datumswechsel drehen.
Anschließend die Uhrzeit genau einstellen.
A. Minutenzeiger
B. Stundenzeiger
C. Sekundenzeiger
D. Befestigungsschrauben des Gehäuses (NIE AUFSCHRAUBEN)
E. Datum
F. Bandanstoß
G. Krone
0. Den Mechanismus manuell aufziehen (im Uhrzeigersinn)
1. Das Datum einstellen (gegen den Uhrzeigersinn)
2. Die Uhrzeit einstellen (im Uhrzeigersinn oder umgekehrt)
A
012
B
C
F
G
E
(x4)D
BR0392
BR-CAL.302

7
BEFESTIGUNG DES ARMBANDS
Bandanstöße (F) mit sichtbaren Schrauben an der Außenseite der Hörner
Mit den vier Hohlschrauben (sechskant / 1,3 mm
Durchmesser) wird das Armband an den Bandan-
stößen des Gehäuses befestigt. Diese Schrau-
ben müssen vorsichtig mit den beiden zu diesem
Zweck vorgesehenen, mit der Uhr in ihrer Scha-
tulle geliefertenWerkzeugen manipuliert werden.
Bandanstöße (F) ohne sichtbare Schrauben
Das Armband wird mit einem Federsteg an den
Bandanstößen des Gehäuses befestigt. Dieser
Steg muss mit dem zu diesem Zweck vorgese-
henen, mit der Uhr in ihrer Schatulle gelieferten
Werkzeug vorsichtig herausgezogen werden.
WICHTIG
*Schnelleinstellen des Datums. Wie bei allen mechanischen Uhren mit Kalen-
der, darf die Schnelleinstellung des Datums (Krone in Position 1) AUF KEINEN
FALL zwischen 21 Uhr (9 P.M.) und 3 Uhr (3 A.M.) vorgenommen werden.
Magnetfelder. Magnetfelder können die Ganggenauigkeit Ihrer Uhr beein-
trächtigen.Wir empfehlen Ihnen, Ihre Uhr von elektronischen Geräten fern zu
halten, die starke Magnetfelder erzeugen können (Radio, Smartphone, Fern-
seher, Computer, Tabletcomputer, Lautsprecher...).
Wasserdichtigkeit. Nach dem Einstellen und um eine perfekte Dichtigkeit zu
garantieren, die Krone wieder in Position 0 zurückdrücken. Die Krone darf auf
keinen Fall unter Wasser betätigt werden.
Achtung: mit den vier Schlitzkopfschrauben (D) wird die Lünette am Gehäuse-
körper befestigt. Sie gewährleisten die Wasserdichtigkeit der Uhr. Sie dürfen
niemals aufgeschraubt werden, sonst verliert die Garantie von Bell & Ross
ihre Gültigkeit.
PFLEGE
Nach jedem Eintauchen in Salzwasser sollten die Uhr und ihr Armband gründ-
lich mit Süßwasser gespült werden. Außerdem empfehlen wir, die Wasser-
dichtigkeit Ihrer Uhr alle zwei Jahre prüfen zu lassen.
INTERNATIONALE GARANTIE
Um von Ihrer internationalen Garantie von 2 Jahren Gebrauch zu machen,
muss Ihre Karte beim Kauf Ihrer Uhr von Ihrem Bell & Ross Vertragshändler
aktiviert und grundsätzlich bei jedem Eingriff an der Uhr vorgelegt werden.
Sie können dann durch Scannen des QR-Codes oder auf:
www.bellross.com/warranty die digitale Version der Karte sowie alle Infor-
mationen zu Ihrer Uhr einsehen. Um ein Funktionieren zu garantieren, das
den Ansprüchen der Marke genügt, müssen alle Eingriffe an Ihrer Uhr von
einem Bell & Ross-Reparaturcenter oder von einem von Bell& Ross zugelas-
senen Uhrmacher vorgenommen werden.
DEUTSCH

8
Movimiento: mecánico de cuerda automática. Calibre BR-CAL.302. Reserva
de marcha de alrededor de 40 horas. Funciones: horas, minutos y segundos.
Fecha con corrección rápida. Ajuste de la hora con parada de los segundos.
Caja: 42 mm de diámetro.
USO GENERAL
Puesta en marcha. Cuando el reloj está parado (corona en posición 0): dar
cuerda al mecanismo girando al corona en el sentido de las agujas del reloj.
Después de unas 40 rotaciones, se le habrá dado toda la cuerda al reloj
(el mecanismo no tiene un tope para evitar una sobretensión al dar cuerda) .
La autonomía de funcionamiento pasa a ser de alrededor de 40 horas. Mien-
tras se lleve el reloj , el automatismo dará cuerda al movimiento.
Ajuste de la hora. Colocar la corona en la posición 2. El segundero se para,
lo que permite efectuar un ajuste por segundos. Ajustar la hora girando la
corona en el sentido deseado.
Ajuste de la fecha. Ajuste rápido* (corona en posición 1): colocar la corona
en la posición 1 y ajustar la fecha girando la corona en el sentido contrario
a las agujas del reloj. Ajuste lento (corona en posición 2): para garantizar un
cambio de fecha a medianoche y no a mediodía, se recomienda efectuar el
ajuste de la fecha con la ayuda de las agujas de las horas. Colocar la corona
en la posición 2 y girar las agujas hasta cambiar la fecha. A continuación,
ajustar la hora de forma precisa.
A. Minutero
B. Aguja de las horas
C. Segundero
D. Tornillo de jación de la caja (NO DESATORNILLAR NUNCA)
E. Fecha
F. Fijación de la pulsera
G. Corona
0. Dar cuerda al mecanismo manualmente (en el sentido de las agujas del reloj)
1. Ajustar la fecha (en el sentido contrario a las agujas del reloj)
2. Ajustar la hora (en el sentido de las agujas del reloj o en el sentido
contrario)
A
012
B
C
F
G
E
(x4)D
BR0392
BR-CAL.302

9
FIJACIÓN DE LA PULSERA
Fijaciones (F) con tornillos visibles en la cara exterior de los cuernos
Los 4 tornillos con cabeza hueca (hendidura hexa-
gonal/1,3 mm de diámetro) sirven para jar la
pulsera a las jaciones de la caja. Estos tornillos
deben manipularse con precaución utilizando las
dos herramientas adecuadas incluidas en el estu-
che del reloj.
Fijaciones (F) sin tornillos visibles
Una barrita con muelle sujeta la pulsera a las
jaciones de la caja. Esta barrita debe extraerse
con precaución con la ayuda de la herramienta
adecuada utilizada que se incluye en el estuche
del reloj.
IMPORTANTE
*Ajuste rápido de la fecha. Como en todos los relojes mecánicos con calen-
dario, el ajuste rápido de la fecha (corona en posición 1) NO DEBE EFEC-
TUARSE EN NINGÚN CASO entre las 21.00 h (9 pm) y las 3.00 h (3 am).
Campos magnéticos. Los campos magnéticos pueden alterar el buen funcio-
namiento del reloj. Asimismo, le aconsejamos que evite situar el reloj cerca
de aparatos electrónicos que puedan generar campos magnéticos importan-
tes (radios, smartphones, televisores, ordenadores, tablets, altavoces acús-
ticos, etc.).
Hermeticidad. Para garantizar una perfecta hermeticidad después de rea-
lizar un ajuste, volver a colocar la corona en la posición 0. La corona nunca
debe manipularse en el agua.
Atención: Los 4 tornillos (D) con cabeza ranurada sirven para jar el bisel al
cuerpo de la caja y garantizar la hermeticidad del reloj. Para disfrutar de la
garantía Bell & Ross, no deben quitarse nunca esos tornillos.
MANTENIMIENTO
Después de cada inmersión en agua de mar, se recomienda aclarar con cui-
dado el reloj y la pulsera en agua dulce. También se recomienda revisar la
hermeticidad del reloj cada dos años.
GARANTÍA INTERNACIONAL
Para beneciarse de su garantía internacional de 2 años, debe activar su
tarjeta en el momento de la compra en un punto de venta autorizado de
Bell&Ross y presentarla en cada intervención. Además, podrá acceder a la
versión digital de la tarjeta, así como a toda la información relativa a su reloj,
escaneando el código QR o visitando el siguiente sitio web:
www.bellross.com/warranty
Para garantizar un servicio conforme a las exigencias de la marca, cualquier
intervención en el reloj debe efectuarla un centro de reparación Bell & Ross o
un relojero acreditado por Bell & Ross.
ESPAÑOL

10
Movimento: meccanico a carica automatica. Calibro BR-CAL.302. Riserva
di carica circa 40 ore. Funzioni: ore, minuti e secondi. Data con correzione
rapida. Impostazione dell’ora con arresto dei secondi. Cassa: diametro 42 mm.
UTILIZZO GENERALE
Regolazione iniziale. Quando l’orologio è fermo (corona in posizione 0): cari-
care il meccanismo ruotando la corona in senso orario. Dopo circa 40 giri,
l’orologio è completamente carico (il meccanismo non possiede un dispositivo
di arresto per evitare un’eccessiva tensione della corona). La riserva di carica
è di circa 40 ore. Quando l’orologio viene indossato , il movimento si carica
automaticamente.
Impostazione dell’ora. Estrarre la corona in posizione 2. La lancetta dei
secondi si arresta, consentendo così di impostare l’ora con precisione al
secondo. Impostare l’ora ruotando la corona nel senso desiderato.
Impostazione della data. Impostazione rapida* (corona in posizione 1):
estrarre la corona in posizione 1 e impostare la data ruotando la corona in
senso antiorario. Impostazione lenta (corona in posizione 2): per assicurare
il cambio della data a mezzanotte, e non a mezzogiorno, si consiglia di impo-
stare la data con le lancette orarie. Estrarre la corona in posizione 2 e ruotare
le lancette no al cambio della data. Impostare successivamente l’ora esatta.
A. Lancetta dei minuti
B. Lancetta delle ore
C. Lancetta dei secondi
D. Vite di ssaggio della cassa (NON SVITARE MAI)
E. Data
F. Attacco del cinturino
G. Corona
0. Caricare il meccanismo manualmente (senso orario)
1. Impostare la data (senso antiorario)
2. Impostare l’ora (senso orario o antiorario)
A
012
B
C
F
G
E
(x4)D
BR0392
BR-CAL.302

11
FISSAGGIO DEL CINTURINO
Attacchi (F) con viti a vista sul lato esterno delle anse
Le 4 viti a testa cava (testa esagonale incassata /
1,3 mm di diametro) servono a ssare il cinturino
sugli attacchi della cassa. Queste viti devono essere
maneggiate con cautela, utilizzando i 2 utensili spe-
ciali forniti nell’astuccio insieme all’orologio.
Attacchi (F) senza viti a vista
Una barretta a molla serve a ssare il cinturino
sugli attacchi della cassa. Questa barretta deve
essere estratta con cautela con l’apposito stru-
mento fornito nell’astuccio assieme all’orologio.
IMPORTANTE
*Impostazione rapida della data. .Come per tutti gli orologi meccanici dotati
di calendario, l’impostazione rapida della data (corona in posizione 1) NON
DEVE MAI essere effettuata tra le ore 21.00 (9 P.M.) e le ore 3.00 (3 A.M.).
Campi magnetici. I campi magnetici possono alterare il buon funzionamento
del vostro orologio. Vi consigliamo di non lasciare l’orologio vicino a dispo-
sitivi elettronici che possono generare forti campi magnetici (radio, smar-
tphone,TV, PC, tablet, altoparlanti...).
Impermeabilità. Dopo aver terminato la regolazione e per garantire una
tenuta perfetta, spingere la corona in posizione 0. Non manipolare mai la
corona sotto l’acqua.
Attenzione: Le 4 viti (D) a taglio servono a ssare la lunetta sul corpo della
cassa e a garantire l’impermeabilità dell’orologio. Per poter beneciare della
garanzia Bell & Ross, queste viti non devono mai essere svitate.
MANUTENZIONE
Dopo ogni immersione in acqua di mare si consiglia di risciacquare accurata-
mente con acqua dolce l’orologio e il suo cinturino. Si consiglia inoltre di far
eseguire la revisione dell’impermeabilità dell’orologio almeno ogni due anni.
GARANZIA INTERNAZIONALE
Per usufruire della garanzia internazionale di 2 anni, la scheda deve essere
attivata dal punto vendita autorizzato Bell & Ross al momento dell’acquisto
e presentata in occasione di qualunque intervento. È attualmente possibile
accedere alla versione digitale di questa scheda, come anche a tutte le
informazioni riguardanti l’orologio, tramite il codice QR o collegandosi al sito
www.bellross.com/warranty
Per garantire un’assistenza tecnica all’altezza delle esigenze della marca,
tutti gli interventi sui nostri orologi devono essere effettuati da un centro
riparazioni Bell & Ross o da un orologiaio autorizzato da Bell & Ross.
ITALIANO

12
Uurwerk: automatisch opwindend mechaniek. Kaliber BR-CAL.302. Gangre-
serve van ongeveer 40 uur. Functies: uren, minuten en seconden. Datumaan-
duiding met snelcorrectie. Instellen van de tijd met stilstaande secondewijzer.
Kast: diameter 42 mm.
GEBRUIK  ALGEMEEN
In gebruik nemen. Als het horloge is gestopt (kroon in stand 0): wind het uur-
werk op door de kroon rechtsom te draaien. Na ongeveer 40 omwentelingen
is het horloge volledig opgewonden (het uurwerk heeft geen aanslag om te
voorkomen dat het mechanisme te strak wordt opgewonden). De werkings-
duur is dan ongeveer 40 uur. Tijdens het dragen van het horloge wordt het
automatisch opgewonden door het opwindmechanisme.
Instellen van de tijd. Trek de kroon uit tot stand 2. De secondewijzer is dan
gestopt, waardoor een instelling tot op de seconde nauwkeurig mogelijk is.
Stel de tijd in door de kroon in de gewenste richting te draaien.
Instellen van de datum. Snel instellen* (kroon in stand 1): trek de kroon uit
tot stand 1 en stel de datum in door de kroon linksom te draaien. Langzaam
instellen (kroon in stand 2): om ervoor te zorgen dat de datum om middernacht
verandert en niet om 12 uur ‘s middags, adviseren wij de datum in te stellen
met behulp van de wijzers van het horloge.Trek de kroon uit tot stand 2 en ver-
draai de wijzers tot de datum verandert. Stel vervolgens de tijd nauwkeurig in.
A. Minutenwijzer
B. Urenwijzer
C. Secondewijzer
D. Bevestigingsschroef van de kast (NOOIT LOSDRAAIEN)
E. Datum
F. Bevestiging van de horlogeband
G. Kroon
0. Horloge met de hand opwinden (rechtsom)
1. Datum instellen (linksom)
2. Tijd instellen (rechtsom of linksom)
A
012
B
C
F
G
E
(x4)D
BR0392
BR-CAL.302

13
BEVESTIGING VAN DE HORLOGEBAND
Bevestigingen (F) met zichtbare schroeven op de buitenkant van de
hoekpunten
De 4 inbusschroeven (binnenzeskant met diameter
van 1,3 mm) houden de horlogeband vast op de beves-
tigingen van de kast. Het los- en vastdraaien van deze
schroeven moet met zorg gebeuren en gebruik hierbij
uitsluitend de 2hiervoor bestemde gereedschappen
die in het etui bij het horloge zijn geleverd.
Bevestigingen (F) zonder zichtbare schroeven
Een veerstift houdt de horlogeband vast aan de
bevestigingspunten van de kast. Het verwijderen
van deze stift moet met zorg gebeuren en gebruik
hierbij uitsluitend het hiervoor bestemde gereed-
schap dat in het etui bij het horloge is geleverd.
BELANGRIJK
*Snel afstellen van de datum. .Zoals voor alle mechanische horloges met een
kalender, mag het snel afstellen van de datum (kroon in stand 1) IN GEEN ENKEL
GEVAL gebeuren tussen 21:00 u (9 uur ‘s avonds) en 3:00 u (3 uur ‘s nachts).
Magnetische velden. Magnetische velden kunnen de goede werking van het
horloge nadelig beïnvloeden. Wij adviseren u daarom uw horloge niet vlak-
bij elektronische apparaten te leggen die sterke magnetische velden kunnen
opwekken (radio, smartphone, televisie, pc, tablet, luidsprekerbox, enz.).
Waterdichtheid. Na het instellen moet u de kroon terugduwen in stand 0 om
een perfecte waterdichtheid te garanderen.Trek de kroon nooit uit onder water.
Let op: De 4 sleufkopschroeven (D) houden de ring vast op de kast en zorgen
voor de waterdichtheid van het horloge. Als deze schroeven worden losge-
draaid vervalt de Bell & Ross-garantie.
ONDERHOUD
Als het horloge in aanraking is geweest met zeewater, adviseren wij het hor-
loge en de horlogeband zo snel mogelijk zorgvuldig schoon te spoelen met
zoet water. Ook adviseren wij de waterdichtheid van het horloge elke twee
jaar te laten controleren.
INTERNATIONALE GARANTIE
Om recht te hebben op uw 2-jarige internationale garantie moet uw kaart
worden geactiveerd tijdens de aankoop in een ofcieel Bell & Ross verko-
oppunt en systematisch worden gepresenteerd voor elke klantenserviceaan-
vraag. U hebt voortaan online toegang tot de digitale versie van deze kaart en
tot alle informatie over uw horloge, door het scannen van de QR-code of door
in te loggen op: www.bellross.com/warranty
Om een service te kunnen garanderen die past bij de eisen van ons merk,
mogen werkzaamheden aan het horloge uitsluitend worden uitgevoerd door
het Bell & Ross-reparatiecentrum of een erkende Bell& Ross-dealer.
NEDERLANDS

14
Movimento: mecânico de corda automática. Calibre BR-CAL.302. Reserva de
marcha de 40 horas, aproximadamente. Funções: horas, minutos e segun-
dos. Data com correcção rápida. Acerto da hora com paragem dos segundos.
Caixa: diâmetro de 42mm.
UTILIZAÇÃO GERAL
Utilização. Com o relógio parado (coroa na posição 0): dar corda ao meca-
nismo, rodando a coroa no sentido dos ponteiros do relógio. Após cerca de
40voltas, o relógio tem a corda completa (o mecanismo não dispõe de batente
para evitar uma sobretensão do mecanismo de dar corda). A autonomia de
funcionamento é, então, de 40 horas, aproximadamente . Quando o relógio
está a ser usado, é o automatismo que dá corda ao movimento.
Acerto da hora. Puxar a coroa para a posição 2. O ponteiro dos segundos
pára, o que permite um acerto preciso ao segundo. Para acertar a hora, rodar
a coroa no sentido pretendido.
Acerto da data. Acerto rápido* (coroa na posição 1): puxar a coroa para
a posição 1 e acertar a data, rodando a coroa no sentido contrário ao dos
ponteiros do relógio. Acerto lento (coroa na posição 2): para assegurar uma
mudança da data à meia-noite e não ao meio-dia, aconselha-se a proceder
ao acerto da data com auxílio dos ponteiros das horas e dos minutos. Puxar
a coroa para a posição 2 e fazer girar os ponteiros até que a data mude. Em
seguida, acertar a hora com precisão.
A. Ponteiro dos minutos
B. Ponteiro das horas
C. Ponteiro dos segundos
D. Parafuso de xação da caixa (NUNCA O DESAPERTAR)
E. Data
F. Fixação do bracelete
G. Coroa
0. Dar corda manualmente ao mecanismo (no sentido dos ponteiros do relógio)
1. Acertar a data (no sentido contrário ao dos ponteiros do relógio)
2. Acertar a hora (no sentido dos ponteiros do relógio ou no sentido contrário)
A
012
B
C
F
G
E
(x4)D
BR0392
BR-CAL.302

15
FIXAÇÃO DO BRACELETE
Asas (F) com parafusos visíveis na face exterior das asas
Os 4 parafusos de cabeça oca (cabeça oca hexa-
gonal/1,3 mm de diâmetro) servem para xar o
bracelete nas asas da caixa. Estes parafusos
devem ser manuseados com cuidado, utilizando
as 2 ferramentas adequadas fornecidas com o
relógio, dentro do estojo.
Asas (F) sem parafusos visíveis
Uma haste de mola que serve para xar o bracelete
às asas da caixa. Esta haste deve ser retirada com
cuidado, utilizando para isso a ferramenta ade-
quada fornecida com o relógio, dentro do estojo.
IMPORTANTE
*Acerto rápido da data. Como em todos os relógios mecânicos com calendá-
rio, o acerto rápido da data (coroa na posição 1) NÃO DEVE, EM CASO ALGUM,
ser efectuado entre as 21:00 h (9 pm) e as 3:00 h (3 am).
Campos magnéticos. Os campos magnéticos podem alterar o correto funcio-
namento do seu relógio. Por isso, aconselhamo-lo a evitar colocar o seu reló-
gio perto de aparelhos electrónicos que possam gerar fortes campos magné-
ticos (rádio, smartphone, televisor, computador, tablet, colunas de som…).
Estanqueidade. Depois de terminar o acerto e para garantir uma estanquei-
dade perfeita, empurrar a coroa para a posição 0. A coroa nunca deve ser
manuseada dentro de água.
Atenção: Os 4 parafusos (D) de cabeça fendida servem para xar o aro à
estrutura da caixa e assegurar a estanqueidade do relógio. Para beneciar da
garantia Bell & Ross, estes parafusos nunca devem ser desapertados.
MANUTENÇÃO
Após cada imersão na água do mar, é aconselhável lavar cuidadosamente
o relógio e o bracelete com água doce. É igualmente aconselhável mandar
vericar a estanqueidade do seu relógio a cada dois anos.
GARANTIA INTERNACIONAL
Para beneciar da garantia internacional de 2 anos, aquando da compra o
seu cartão deve ser ativado pelo ponto de venda autorizado Bell & Ross e ser
sistematicamente apresentado para qualquer intervenção. Agora, pode ace-
der à versão digital deste cartão, bem como a todas as informações relativas
ao seu relógio, lendo o código QR ou acedendo a:
www.bellross.com/warranty
Para garantir um serviço conforme às exigências da marca, qualquer inter-
venção no seu relógio deve ser efectuada no centro de reparação Bell & Ross
ou por um relojoeiro autorizado Bell & Ross.
PORTUGUÊS

16
Часовой механизм: механический с автоматическим заводом. Калибр
BR-CAL.302. Запас хода прим. 40 часов. Функции: часовая, минутная и
секундная стрелки. Быстрая установка даты. Установка времени с оста-
новкой секундной стрелки. Корпус: диаметр 42 мм.
ОБЩИЕ ПРАВИЛА ИСПОЛЬЗОВАНИЯ
Завод . Если часы остановились (заводная головка в положении 0): Заве-
дите механизм, вращая заводную головку по часовой стрелке.Для пол-
ного завода достаточно сделать 40 оборотов (механизм не имеет специ-
ального ограничителя, предотвращающего перенапряжение заводной
пружины). Время работы часов без подзавода составляет около 40 часов.
Во время ношения часовой механизм подзаводится автоматически.
Установка времени.Вытяните заводную головку в положение 2. При
этом секундная стрелка останавливается, что позволяет установить
время с точностью до секунды.Установите время, вращая заводную
головку в любом направлении.
Установка даты. Быстрая установка* (заводная головка в положе-
нии1): Вытяните заводную головку в положение 1 и установите дату, вра-
щая заводную головку против часовой стрелки. Медленная установка
(заводная головка в положении 2): Чтобы гарантировать смену даты
в полночь, а не в полдень, рекомендуется выполнять установку даты с
помощью часовых стрелок. Вытяните заводную головку в положение 2
и поворачивайте стрелки, пока не произойдет смена даты.После этого
установите точное время.
A. Минутная стрелка
B. Часовая стрелка
C. Секундная стрелка
D. Винт крепления корпуса (НИ В КОЕМ СЛУЧАЕ НЕ ВЫВОРАЧИВАТЬ!)
E. Указатель даты
F. Крепление ремешка
G. Заводная головка
0. Ручной завод механизма (по часовой стрелке)
1. Установка даты (против часовой стрелки)
2. Установка времени (в любом направлении)
A
012
B
C
F
G
E
(x4)D
BR0392
BR-CAL.302

17
КРЕПЛЕНИЕ РЕМЕШКА
Винтовое крепление (F) с наружной стороны ушек.
4 винта с шестигранным шлицем (шестигран-
ный шлиц/диаметр 1,3 мм) предназначены для
крепления ремешка к элементам крепления на
корпусе. При вкручивании и выкручивании этих
винтов следует использовать специальные при-
способления, входящие в комплект поставки
часов, и соблюдать особую осторожность.
Крепления (F) без видимых винтов
Пружинный фиксатор предназначен для кре-
пления ремешка к элементам крепления на
корпусе.При вытягивании этого фиксатора
следует использовать специальное приспосо-
бление, входящее комплект поставки часов, и
соблюдать особую осторожность.
ВАЖНАЯ ИНФОРМАЦИЯ
*Быстрая установка даты. Как и у любых других механических часов с
календарем быстрая установка даты (заводная головка в положении 1)
НИ В КОЕМ СЛУЧАЕ не должна производиться в период между 21.00 ч
(9P.M.) и 3.00 ч (3 A.M.).
Магнитные поля.Воздействие магнитных полей может отрицательно
влиять на точность хода часов.В связи с этим мы рекомендуем не держать
часы в непосредственной близости от электронных приборов, которые
могут создавать сильные магнитные поля (радиоприемники, телевизоры,
компьютеры, планшеты, смартфоны, акустические системы и т. п.).
Водонепроницаемость.По окончании установки даты и времени вер-
ните заводную головку обратно в положение 0 для обеспечения водо-
непроницаемости часов. Не производите никаких манипуляций с заво-
дной головкой под водой.
Внимание! 4 винта (D) со шлицевой головкой предназначены для крепле-
ния безеля на корпусе и обеспечения водонепроницаемости часов. Для
сохранения гарантии Bell & Ross никогда не выворачивайте эти винты.
УХОД
После каждого погружения в морскую воду рекомендуется тщательно
ополоснуть часы и ремешок пресной водой. Кроме этого, рекомендуется
проверять водонепроницаемость часов каждые два года.
МЕЖДУНАРОДНАЯ ГАРАНТИЯ
Для получения двухлетней международной гарантии ваш гарантийный
талон должен быть активирован в момент покупки в магазине, сертифи-
цированном компанией Bell & Ross, и обязательно предъявляться при
любом ремонте или обслуживании часов. В дальнейшем вы сможете
получить доступ к цифровой версии талона и всей информации о своих
часах при сканировании QR-кода или посещении сайта
www.bellross.com/warranty
Для обеспечения надлежащего функционирования в соответствии с тре-
бованиями компании любое вмешательство в механизм часов должно
осуществляться в центрах сервисного обслуживания Bell & Ross или сер-
тифицированных часовых мастерских Bell & Ross.
РУССКИЙ

18
ム ー ブ メ ン ト： 自動巻き。キャリバー BR-CAL.302。パワーリザーブ約 40 時
間 。 機 能： 時間、分、秒。即時修正機能付き日付表示。 秒停止機能付き時刻
調整。 ケ ー ス： 42 mm。
般的な使用方法
時計の始動。 時計が停止した場合（リューズはポジション 0）：リューズを時計
回りに回してムーブメントを巻き上げます。40 回ほど回すと、時計は完全に巻
き上げられます（巻き上げ過ぎを防ぐため、ムーブメントは巻き止まりません）
。これで約 40 時間のパワーリザーブが確保されます。 時 計 を 着 用してい れ
ば 、ムーブメントは自動的に巻き上げられます。
時刻の調整。リューズをポジション 2 に引き出します。秒針が停止し、秒単位
での時刻の調整を行うことができます。リューズを時計回りまたは反時計回り
に回して時刻を調整します。
日付の調整。即時修正*（リューズはポジション 1）：リューズをポジション 1 に
引き出し、反時計回りに回して日付を調整します。通常修正（リューズはポジシ
ョン 2）：正午ではく、午前零時に日付を変更させるには、時刻表示針を使って
日付の調整を行うことをお勧めします。リューズをポジション 2 に引き出し、日
付が変わるまで針を回します。次いで正確な時刻に合わせます。.
A. 分針
B. 時針
C. 秒針
D. ケ ー ス 固 定 ビ ス（ 絶 対 に緩 めないこと）
E. 日付
F. ストラップのアタッチメント
G. リューズ 0. 手動でムーブメントを巻き上げます（時計回り）
1. 日付を調整します（反時計回り）
2. 時刻を調整します（時計回りまたは反時計回り）
A
012
B
C
F
G
E
(x4)D
BR0392
BR-CAL.302

19
ストラップ の固 定
ビス付きアタッチメント (F) がラグの外側にある場合：
溝付きヘッドの 4 本のビス（6 角溝／直径
1.3 mm）でストラップをケースのアタッチ
メントに固定します。このビスは化粧箱の中
にある時計に付属の 2 つの専用工具を使
用して慎重に取扱う必要があります。
ビスなしアタッチメント (F) がある場合：
バネ棒でストラップをケ ースのアタッチメン
トに固定します。このバネ棒は化粧箱の中
にある時計に付属の専用工具を使用して
慎重に引き出す必要があります。
重要事項
*日付の即時修正 。 日付表示を備えるあらゆる機械式時計と同様、21.00 時
（午後 9 時）から 3.00 時（午前 3 時）の間は日付の即時修正（リューズは
ポジション 1）を行わないでください。
磁気。磁気は時計の良好な歩度に影響を与える場合があります。強い磁気
を発生させる電子機器（ラジオ、スマートフォン、テレビ、コンピューター、タブ
レット、スピーカーなど）の近くに時計を置かないようにしてください。
防水性。調整を終えたら、防水性を確実に保つため、リューズをポジション
0 に押し戻します。リューズは絶対に水中で操作しないでください。
注意： 4 本のマイナスビス (D) がベゼルをケース本体に固定し、時計の防
水性を保証しています。Bell & Ross の保証を有効にするためには、それら
のビスを絶対に緩めないでください。
メンテナンス
海水中での使用後は、時計とストラップを真水で入念にすすいでく
ださい。2 年ごとに時計の防水性を点検することをお勧めします。
国際保証
2 年間の国際保証をお受けになるためには、お買い上げ時に、Bell & Ross
正規代理店において保証書を有効にする必要があります。修理等のご依頼
時には、必ず保証書をご提示ください。この保証書のデジタルバージョンを
閲覧し、お買い上げの時計についてのすべての情報を得るためには、QR コ
ードを読み取るか、または次のアドレスにアクセスしてください。
www.bellross.com/warranty
ブランドの基準に適合したサービスを受けられるように、時計に
ついてのあらゆる作業は Bell & Ross 正規修理センターまたは
Bell & Ross 認定時計職人に依頼してください。
日本語
