Muhle Lunova Tag/Datum User manual

Mühle-Glashütte GmbH
nautische Instrumente und Feinmechanik
Altenberger Straße 35 · 01768 Glashütte/Sa., Germany
Tel. [phone]
Fax [phone]
E-mail: [email protected]
Internet: www.muehle-glashuette.de
LunovaTag/Datum
Ref. M1-43-20

3Technische Änderungen vorbehalten. Specifications subject to change without notice.
Anzeigen der Uhr
(Bitte lesen Sie dazu die Bedienungsanleitung auf Seite 6)
Displays of the watch
(Please refer to page 18 of the instruction manual)
Technische Daten
Werk SW 220-1, Automatik; Version Mühle
Sekundenstopp, Schnellkorrektur für Datum und
Wochentag, Gangreserve 38 h
Gehäuse Titan gebürstet/poliert
Ø 42,3 mm, H 11,0 mm
Glas doppelt entspiegeltes Saphirglas
Boden Saphirglas, verschraubt
Krone verschraubbar
Bandstege Federsteg
Band Krokoleder
Schließe Dornschließe, Titan
wasserdicht bis 10 bar
Zifferblatt Schwarz; applizierte Indizes, Stundenmarkierungen und
Zeiger mit Super-LumiNova belegt
Technical Details
Movement SW 220-1, automatic; Mühle version stop-second,
quickset date and weekday, 38-hr power reserve
Case Polished/brushed titanium;
Ø 42.3 mm, H 11.0 mm
Glass Double, antiglare sapphire crystal
Back Sapphire crystal, screw-down
Crown Screw-lock
Strap bars Spring bars
Strap Crocodile leather
Clasp Pin buckle, titanium
Water resistant Up to 10 bars
Dial Black, applied indices, hands and hour markers coated in
Super LumiNova

5
Qualitätszertifikat
Sehr geehrte Kundin, sehr geehrter Kunde,
wir gratulieren Ihnen zu Ihrer neuen Präzisionsuhr von Nautische Instrumente
Mühle-Glashütte und wünschen Ihnen viel Freude damit.
Mühle-Uhren werden in Glashütte/Sachsen, dem Traditionsort der deutschen
Uhrenfertigung, von unseren Uhrmachern hergestellt und geprüft. Mit
diesem Qualitätspass garantieren wir für die einwandfreie Funktion Ihrer
Mühle-Uhr. Für eventuelle Mängel gewähren wir eine 24-monatige Garantie
ab Kaufdatum.
Mühle-Glashütte GmbH
nautische Instrumente und Feinmechanik

6
Lernen Sie Ihre Mühle-Uhr kennen
Mühle-Uhren verstehen sich als Zeitmessinstrumente. Deshalb konzentrieren
sie sich auf die wesentliche Aufgabe einer Uhr: und zwar darauf, die Zeit
präzise zu messen und auf den ersten Blick anzuzeigen.
Welche Zeitinformationen Sie Ihrer Uhr entnehmen können, finden Sie nach
dem Ausklappen des Umschlags auf Seite 3.
Anzeigen (vgl. Seite 3)
a) Stundenzeiger
b) Minutenzeiger
c) Sekundenzeiger
d) Anzeige von Datum und Wochentag
(je nach Modell)

7
Ihre Mühle-Uhr ist mit einem automatischen Aufzug ausgestattet und wird
durch die Bewegung beim Tragen der Uhr aufgezogen. Nach Vollaufzug ver-
fügt die Uhr über die in den technischen Daten angegebene Gangreserve.
So lange kann sie nach Vollaufzug unbewegt abgelegt werden bis sie stehen
bleibt.
Die volle Gangreserve wird erreicht, wenn die Uhr bei durchschnittlicher
Bewegung täglich mindestens 12 Stunden getragen wird.
Alternativ kann die Uhr von Hand aufgezogen werden (vgl.
Seite 8). Je nach Modell sind 20 bis 25 Umdrehungen der frei
drehbaren Krone nötig, um die volle Gangreserve aufzubauen.
Mühle-Automatikuhren sind mit einer Rutschkupplung ausgestattet, d.h. sie
können beim Aufziehen von Hand nicht überdreht werden.

8

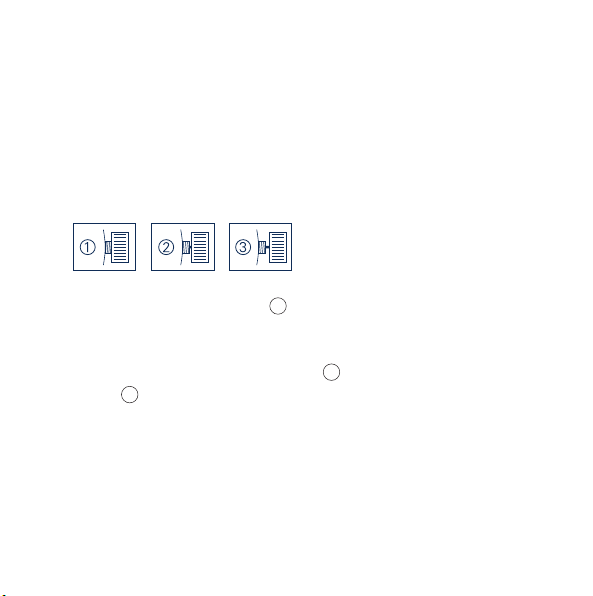

Inbetriebnahme der Uhr
Zur Inbetriebnahme sollten Sie die Uhr zunächst von Hand aufziehen. Damit
verfügt sie über genügend Gangreserve, um nach der sekundengenauen Ein-
stellung präzise weiterlaufen zu können. So ziehen Sie die Uhr auf:
Drehen Sie die Krone in Richtung Stunde 6 bis sie sich vom Tubus/
Gewinde löst. Die Krone befindet sich nun in Position 1 , der Aufzugs-
position (vgl. auch Seite 3).
Drehen Sie die frei drehbare Krone 20 bis 25 mal im Uhrzeigersinn bzw.
in Richtung Stunde 12.
Nun können Datum und Uhrzeit eingestellt werden.




9
Soll die Uhr nur aufgezogen werden, drücken Sie die Krone leicht in
Richtung Gehäuse und drehen diese dabei in Richtung Stunde 12, um
die Krone wieder handfest mit dem Gehäuse zu verschrauben. Nur
damit ist die Wasserdichtheit der Uhr gewahrt.


10

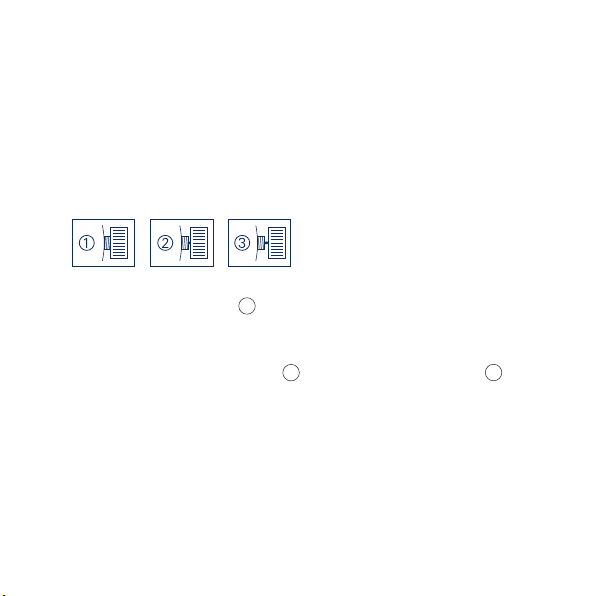

Einstellen von Datum und Uhrzeit
Um Schäden am Uhrwerk zu vermeiden, sollten Sie die Zeiger generell nur
im Uhrzeigersinn verstellen. So stellen Sie die Uhr ein:
Ziehen Sie die Uhr wie auf Seite 8 beschrieben auf. Achtung: Eine
Schraubkrone danach nicht mit dem Gehäuse verschrauben.
Ziehen Sie die Krone in Position 3 (zweite Rastung).
Drehen Sie die Zeiger im Uhrzeigersinn bis das Datum schaltet und stellen
Sie die Uhrzeit 4:05 ein.
Drücken Sie die Krone zurück in Position 1 und ziehen Sie diese dann in
Position 2 (erste Rastung).
Stellen Sie das Datum ein, indem Sie die Krone in Richtung Stunde 12
drehen bis das aktuelle Datum angezeigt wird. Eine ggf. vorhandene
Wochentagsanzeige wird durch Drehen der Krone in Richtung Stunde 6
eingestellt.






11
Ziehen Sie die Krone in Position 3 . (Der Sekundenzeiger bleibt stehen
und ermöglicht ein sekundengenaues Einstellen. Ziehen Sie die Krone,
wenn der Sekundenzeiger den Index bei 60 Sekunden bzw. 12 Uhr erreicht
hat. So kann der Minutenzeiger genau auf einen Index ausgerichtet
werden.)
Je nachTageshälfte kann nun die aktuelle Uhrzeit eingestellt werden
(nachmittags muss der Stundenzeiger dabei einmal über 12 Uhr geführt
werden). Zur Einstellung drehen Sie die Zeiger im Uhrzeigersinn bis die
aktuelle Zeit angezeigt wird.
Drücken Sie die Krone in Position 1 und verschrauben Sie die Krone
wieder handfest mit dem Gehäuse (vgl. Seite 9).




12

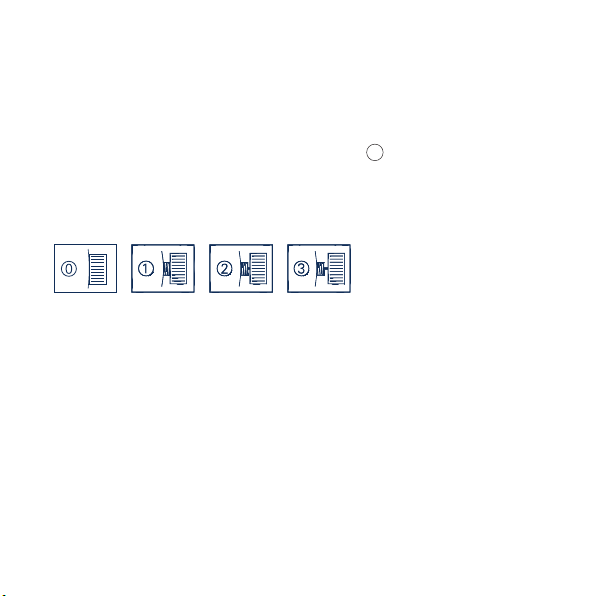

Wasserdichtheit Ihrer Uhr
Die Wasserdichtheit Ihrer Mühle-Uhr wurde bei dem auf dem Gehäuseboden
gekennzeichneten Überdruck nach DIN 8310 geprüft. Prüfen Sie vor dem
Gebrauch im Wasser, ob sich die Krone in Position 0 befindet, also handfest
mit dem Gehäusetubus verschraubt ist! Nur damit ist die Wasserdichtheit der
Uhr gewahrt.
Achtung! Die Angaben zur Wasserdichtheit gelten für fabrikneue Uhren.
Im Laufe der Zeit kann durch Stöße und Schläge, bei chemischen Reaktionen
durch Benzin, Kleber, Farbe, Reinigungsspray usw. sowie durch häufiges
Drehen der Krone (Abrieb) die jeweilige Wasserdichtheit beeinträchtigt
werden.
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
