Beninca BOB5024E User manual

L8542272
03/2011 R3
BOB5024 / BOB5024E
UNIONE NAZIONALE COSTRUTTORI
AUTOMATISMI PER CANCELLI, PORTE
SERRANDE ED AFFINI

3
455 / 485 / 520
857
100
87
48
70
107
980

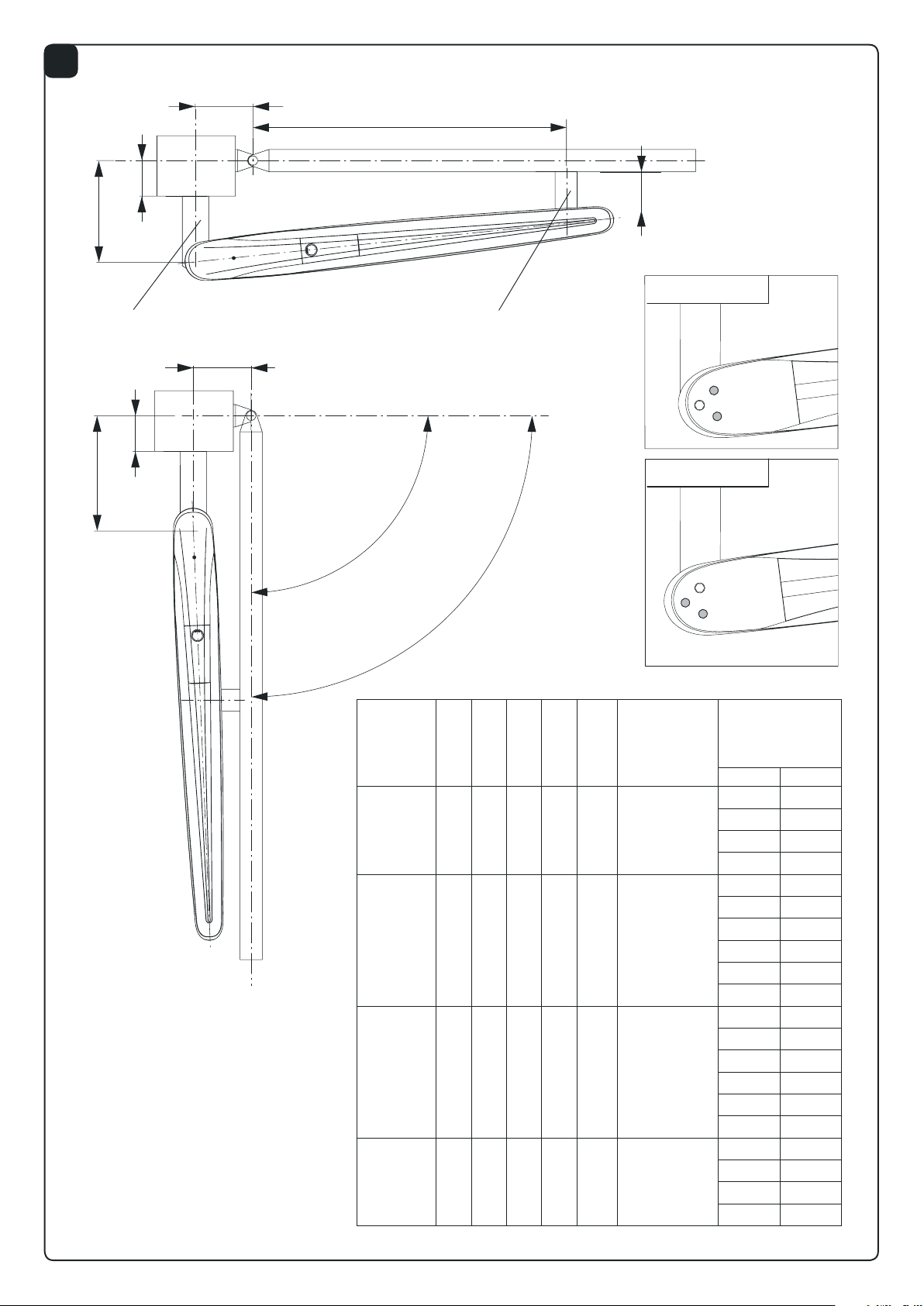

Dimensioni d’ingombro / Overall dimensions / Abmessungen
Dimensions d’encombrement / Dimensiones exteriores / Wymiary gabarytowe

4
1
Apertura max
Max Opening
Max. Öffung
Ouverture max
Abiertura max.
X Y ZKM*
max.
Tempo apertura
Opening time
Öffungszeit
Temps d'ouverture
Tiempo de abiertura
Prędkość kątowa
(90°)
Dimensioni max anta
Max wing dimensions
Max Flügelmasse
Dimens. max de la porte
Dimens. max de la hoja
L (m) P (kg)
90 150 150 75 695 90 25”
2,5 400
3350
3,5 300
4* 250
90 225 225 130 625 155 38”
2,5 500
3450
3,5 400
4* 350
4,5* 300
5* 250
100 200 200 110 650 130 34”
2,5 500
3450
3,5 400
4* 350
4,5* 300
5* 250
110 175 175 90 680 110 30”
2,5 400
3350
3,5 300
4* 250
X
K
P S
Y
MZ
M
Y
X
90°
110°
max
M= +20mm / K= -10mm
Fig. 1a
Fig. 1b
* Consigliabile l’utilizzo di elettroserratura
* It is advisable to use an electric lock
* Wir empfehlen den Einsatz eines Elektroschlosses
* On suggère l’utilisation d’une serrure électrique
* Aconsejado el empleo de la cerradura eléctrica
* Zaleca się zainstalowanie zamka elektrycznego

5
3
2
V1
V2
BB
P
F
D
P
S V
R
C
T
Mettere a livello.
Level.
Nivellieren.
Mettre de niveau.
Nivelar.
Ustawić na wysokości
Saldare.
Weld.
Anschweißen.
Souder.
Soldar.
Spawać
Saldare.
Weld.
Anschweißen.
Souder.
Soldar.
Spawać.
Grasso
Grease
Fett
Graisse
Grasa
Smar

6
4
V
P
Posizione 2 (PG11)
Position 2 (PG11)
Position 2 (PG11)
Position 2 (PG11)
Posición 2 (PG11)
Pozycja 2 (PG11)
Posizione 1 (PG13,5)
Position 1 (PG13,5)
Position 1 (PG13,5)
Position 1 (PG13,5)
Posición 1 (PG13,5)
Pozycja 1 (PG13,5)

7
5
1M+ M+ M+ M+ M+ M+
2M- M- M- M- M- M-
3COM COM COM COM COM COM
4FCO FCO FCO FCO FCO FCO
5FCC FCC FCC FCC FCC FCC
6Segnale ENCODER ENCODER signal ENCODER-Signal Signal ENCODEUR Señal ENCODER Sygnał ENKODERA
7Positivo ENCODER ENCODER positive ENCODER Pluspol Positif ENCODEUR Positivo ENCODER
Dodatni ENKODERA
8Negativo ENCODER ENCODER negative ENCODER Minuspol Négatif ENCODER Negativo ENCODER Ujemny ENKODERA
aFilo nero Black wire Schwarzer Leiter Fil noir Hilo negro Czarny przewód
bFilo rosso Red wire Roter Leiter Fil rouge Hilo rojo Czerwony przewód
COM COM
finecorsa
Limit switch
COM
COM
Endschalter
COM
fin de course
COM
final de carrera
COM
ogranicznik
FCC Finecorsa
CHIUDE
CLOSE
limit switch
Endschalter
SCHLIESSEN
Fin de course
FERME
Final de carrera
CIERRA
Ogranicznik
ZAMYKA
FCO Finecorsa
APRE
OPEN
limit switch
Endschalter
ÖFFNEN
Fin de course
OUVRE
Final de carrera
ABRE
Ogranicznik
OTWIERA
M
ba
F
C
C
F
C
O
C
O
M
1 2 3 4 5
Encoder
Encoder
Encoder
Codeur
Encoder
Enkoder
M
ba
1 2 6 7 8
a
M
ba
F
C
C
F
C
O
C
O
M
1 2 3 4 5
Encoder
Encoder
Encoder
Codeur
Encoder
Enkoder
M
ba
1 2 6 7 8
b

8
3 4
2
1
5
3x1,5 min.
230Vac
2
1
2x1,5
2x0,5
2x0,5
2x2,5~4
2x2,5~4
3x0,5
3x0,5
4x0,5
RG 58
Légende:
1 Moteur-réducteur BOB5024
2 Photocellule FTC/FTM
3 Selecteur à clé CH/TO.KEY
(d’extérieur) ou clavier digital
4 Clignotant LAMPI24
5 Centrale électronique BRAIN24.
Leyenda:
1 Motorreductor BOB5024
2 Fotocélulas FTC/FTM
3 Selectores a llave CH/TO.KEY (de superficie).
4 Relampagueador LAMPI24.
5 Central electrónica BRAIN24.
Objaśnienia:
1 Siłownik BOB5024
2 Fotokomórki FTC/FTM
3
Przełącznik kluczowy CH/TO.KEY (zewnętrzny)
lub panel
z przyciskami
4 Światło migające LAMPI24
5 Centralka elektroniczna BRAIN24
Legenda:
1 Motoriduttore BOB5024
2 Fotocellule FTC/FTM
3
Selettore a chiave CH/TO.KEY (da esterno)
o tastiera digitale
4 Lampeggiante LAMPI24
5 Centrale elettronica BRAIN24.
Legenda:
1 Motoreducer BOB5024
2 Photo-electric cells FTC/FTM
3 Key selector CH/TO.KEY (external)
or digital keyboard
4 Flash-light LAMPI24
5 Electronic board BRAIN24.
Zeichenerklärung:
1 Getriebemotor BOB5024
2 Fotozelle FTC/FTM
3 Schlüssel-Selektor CH/TO.KEY
(außenliegend) oder Digital-Tastatur
4 Blinker LAMPI24
5 Elektroschrank BRAIN24.

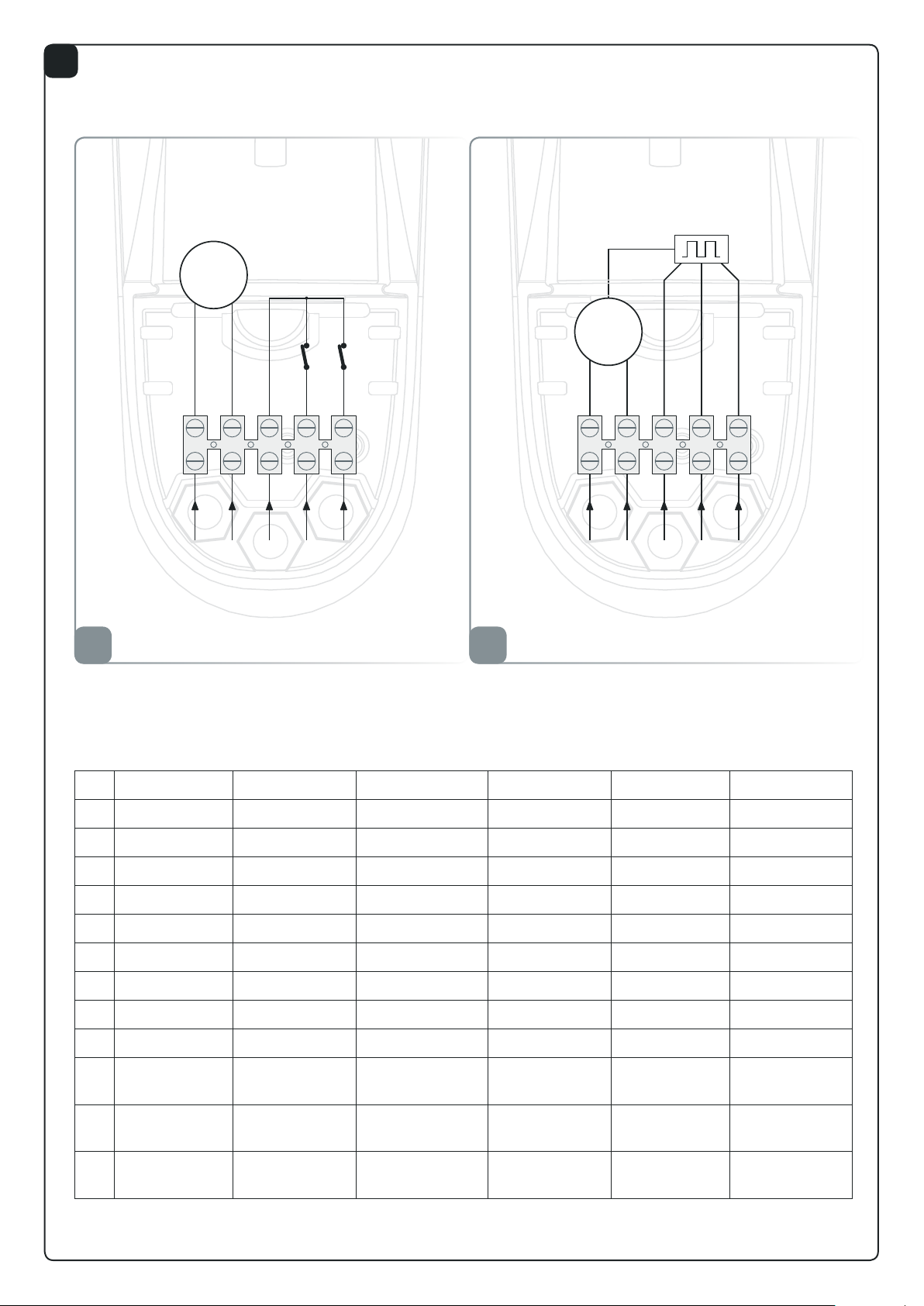

Collegamenti elettrici / Wire diagram / Elektrische Anschlüsse
Branchements électriques / Conexiones eléctricas / Połączenia elektryczne
Tenere separati i cavi di potenza da quelli ausiliari. Per una lunghezza cavo
inferiore a 5m utilizzare un cavo 2x2,5mm². Per un lunghezza cavo da 5m
fino a 10m utilizzare un cavo 2x4mm². Collegamenti tra centrale e motore
di lunghezza superiore ai 10m sono sconsigliati.
The power cables must be kept separated from the auxiliary cables. For
cable length lower than 5m, use a cable 2x2.5sqmm. For cable length
from 5 to 10 m use a cable 2x4sqmm. Cables longer than 10m are not
recommended to connect control unit and motor.
Leistungskabel von Hilfskabeln getrennt halten. Bei einer Länge von weniger
als 5 m muss ein Kabel 2x2,5mm² verwendet werden. Bei einer Länge von
5 m bis 10 m muss ein Kabel 2x4mm² verwendet werden. Anschlüsse
zwischen Zentrale und Motor in einem größeren Abstand als 10 m sind
nicht zu empfehlen.
Séparer les câbles de puissance des câbles auxiliaires. Pour un câble
long moins de 5m utilisez un câble 2x2,5mm². Pour un câble long de 5m
jusqu’à 10m utilisez un câble 2xmm².Raccordements entre centrale et
moteur ayant longueur supérieur à 10m sont déconseillés.
Tener separados los cables de potencia de los auxiliares. Para una longitud
de cable menor que 5m utilizar un cable 2x2,5mm². Para una longitud de
cable entre 5m y 10m utilizar un cable 2x4mm². Conexiones entre central
y motor largas más de 10m están desaconsejadas.
Należy trzymać w oddali przewody zasilania od przewodów
pomocniczych. Przy długości przewodu mniejszej niż 5 m należy
używać przewodu 2x2,5 mm². Przy długości przewodu od 5 m do 10 m
należy używać przewodu 2x4 mm².Sugeruje się nie stosować połączenia
silnika z centralką przewodami o długości większej od 10 m.

9
Dichiarazione CE di conformità
Fabbricante: Automatismi Benincà SpA.
Indirizzo: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia
Dichiara che: l’automazione per cancelli battenti modelli BOB5024 / BOB5024E.
è conforme alle condizioni delle seguenti altre Direttive CE:
- DIRETTIVA 2004/108/CE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 15
dicembre 2004 concernente il ravvicinamento delle legislazioni degli Stati membri relative
alla compatibilità elettromagnetica e che abroga la direttiva 89/336/CEE, secondo le seguenti
norme armonizzate: EN 61000-6-2:2005, EN 61000-6-3:2007.
Benincà Luigi, Responsabile legale.
Sandrigo, 10/06/2010.
AVVERTENZE
E' vietato l'utilizzo del prodotto per scopi o con moda-
lità non previste nel presente manuale. Usi non corretti
possono essere causa di danni al prodotto e mettere in
pericolo persone e cose.
Si declina ogni responsabilità dall'inosservanza della
buona tecnica nella costruzione dei cancelli, nonché dalle
deformazioni che potrebbero verificarsi durante l'uso.
Conservare questo manuale per futuri utilizzi.
L'installazione deve essere effettuata da personale qua-
lificato nel pieno rispetto delle normative vigenti.
I materiali dell'imballaggio non devono essere lasciati alla
portata dei bambini in quanto fonte di potenziale peri-
colo. Non disperdere nell'ambiente i materiali di imballo,
ma separare le varie tipologie (es. cartone, polistirolo) e
smaltirle secondo le normative locali.
L’installatore deve fornire tutte le informazioni relative
al funzionamento automatico, manuale e di emergenza
dell'automazione, e consegnare all’utilizzatore dell’im-
pianto le istruzioni d’uso.
•Prevedere sulla rete di alimentazione un inter-
ruttore/sezionatore onnipolare con distanza
d’apertura dei contatti uguale o superiore a 3 mm.
Verificarecheamontedell’impiantoelettricovisiauninterrut-
toredifferenzialeeunaprotezionedisovracorrenteadeguati.
Alcune tipologie di installazione richiedono il collegamen-
to dell'anta ad un impianto di messa a terra rispondente
alle vigenti norme di sicurezza.
Durante gli interventi di installazione, manutenzione e
riparazione, togliere l’alimentazione prima di accedere
alle parti elettriche.
Le descrizioni e le illustrazioni presenti in questo manuale
non sono impegnative. Lasciando inalterate le caratte-
ristiche essenziali del prodotto il fabbricante si riserva il
diritto di apportare qualsiasi modifica di carattere tecnico,
costruttivo o commerciale senza impegnarsi ad aggior-
nare la presente pubblicazione.

10
Introduzione
• Prima di procedere all’installazione leggere le
istruzioni qui riportate.
• ÈfattodivietoassolutodiutilizzareilprodottoBOB
524 / BOB 524E per applicazioni diverse da quelle
contemplate dalle presenti istruzioni.
• Istruirel’utilizzatoreall’usodell’impianto.
•
Consegnare all’utilizzatore le istruzioni ad esso rivolte.
• Tutti i prodotti Benincà sono coperti da polizza
assicurativa che risponde di eventuali danni a
cose o persone causati da difetti di fabbricazione,
richiede però la marcatura CE della ”macchina” e
l’utilizzo di componenti originali Benincà.
Notizie generali
Per un buon funzionamento delle automazioni in
oggetto, il cancello da automatizzare dovrà rispondere
alle seguenti caratteristiche:
- buona robustezza e rigidità.
- le cerniere devono presentare giochi minimi e
permettere che le manovre manuali siano dolci e
regolari.
- in posizione di chiusura le ante devono combaciare
fra loro per tutta l’altezza.
Messa in posa dell’automatismo
Stabilire l’altezza dal suolo dell’automatismo (si
consiglia il più centrato possibile rispetto al portone ed
in corrispondenza di un solido traverso). Saldare quindi
la piastra P rispettando le quote di fig. 1.
Con il portone in chiusura, saldare la staffa S rispettando
la quota di fig. 1, ad un traverso del portone o ad altro
elemento adeguatamente robusto; tener presente
che in questa condizione l’attuatore non deve essere
totalmente a fine corsa.
Rimuovere il coperchio di protezione C svitando la vite
F, quindi fissare l’attuatore alla piastra P tramite la vite
T, ed il dado D (fig. 2).
Bloccare infine l’attuatore alla piastra S tramite la vite
V e la rondella R.
Le forature presenti nell’attuatore (fig.1a-1b), agevolano
il rispetto delle quote di installazione ottimali.
Regolazione fermi meccanici
L’attuatore è provvisto di fermi meccanici regolabili
in apertura e chiusura. La regolazione si effettua
posizionando opportunamente i blocchi meccanici
“Open” e “Close”, come indicato di seguito (fig. 3):
1) Sbloccare l’automazione, utilizzando l’apposita
leva di sblocco, come indicato nelle istruzioni per
l’utilizzatore (pag. 21-22).
2) Portare l’anta nella posizione di chiusura.
3)
Allentare le viti V1 e muovere il blocco “Close” fino a
portarlo in battuta sul perno “P”, fissare le viti V1.
4) Portare l’anta nella posizione di apertura.
5)
Allentare le viti V2 e muovere il blocco “Open” fino a
portarlo in battuta sul perno “P”, fissare le viti V2.
6) Rispristinare il funzionamento automatico.
Nel modello BOB 524 sono presenti due microinterruttori
di finecorsa vincolati ai fermi meccanici.
L’intervento dei microinterruttori avviene con un
leggero anticipo rispetto alla battuta meccanica.
Collegamenti
1) L’apposita piastrina P (fig. 4) consente l’utilizzo di
raccordo per guaina o pressacavo PG11 oppure
PG13,5. Una volta applicato il tipo di pressacavo
scelto alla piastrina, fissare quest’ultima al carter
riduttore tramite le viti V.
2) BOB 524: effettuare il cablaggio facendo riferimento
allo schema riportato in fig.5a.
3) BOB 524E: effettuare il cablaggio facendo
riferimento allo schema di fig. 5b.
4) E’ obbligatorio effettuare il collegamento di messa
a terra utilizzando l’apposito morsetto GND.
ATTENZIONE
La polizza RC prodotti, che risponde di eventuali danni
a cose o persone causati da difetti di fabbricazione,
richiede la conformità dell’impianto alla normativa
vigente e l’utilizzo di accessori originali Benincà.
DATI TECNICI
BOB5024
BOB5024E
Alimentazione 24Vdc
Potenza assorbita 120 W
Assorbimento 6 A
Spinta 2000 N
Intermittenza di lavoro intensivo
Grado di protezione IP54
Temp. funzionamento -20°C / +70°C
Peso max. cancello 500 kg
Corsa utile:
- con 2 fermi meccanici
- con 1 fermo meccanico
- senza fermi meccanici
455 mm
485 mm
520 mm
Velocità traslazione 0,8 m/min
Rumorosità <70 dB
Lubrificazione Grasso
Permanente
Peso 11,6 kg

11
WARNING
The product shall not be used for purposes or in ways
other than those for which the product is intended for and
as described in this manual. Incorrect uses can damage
the product and cause injuries and damages.
The company shall not be deemed responsible for the
non-compliance with a good manufacture technique of
gates as well as for any deformation, which might occur
during use.
Keep this manual for further use.
Qualified personnel, in compliance with regulations in
force, shall install the system.
Packaging must be kept out of reach of children, as it can
be hazardous. For disposal, packaging must be divided
the various types of waste (e.g. carton board, polystyrene)
in compliance with regulations in force.
The installer must supply all information on the automatic,
manual and emergency operation of the automatic sy-
stem and supply the end user with instructions for use.
•An omnipolar switch/section switch with remote
contact opening equal to, or higher than 3mm
must be provided on the power supply mains..
Make sure that before wiring an adequate differential
switch and an overcurrent protection is provided.
Pursuant to safety regulations in force, some types of in-
stallation require that the gate connection be earthed.
During installation, maintenance and repair, cut off power
supply before accessing to live parts.
Descriptions and figures in this manual are not binding.
While leaving the essential characteristics of the product
unchanged, the manufacturer reserves the right to modify
the same under the technical, design or commercial point
of view without necessarily update this manual.
EC Declaration of Conformity
Manufacturer: Automatismi Benincà SpA.
Address: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia
Herewith declares that: the operator for hinged gates model BOB5024 / BOB5024E.
is complying with provisions set forth by the following other EC Directive:
- DIRECTIVE 2004/108/EC OF THE EUROPEAN PARLIAMENT AND OF THE COUNCIL
of 15 December 2004, on the harmonisation of the laws of Member States relating to
electromagnetic compatibility and which cancels Directive 89/336/EEC, according to the
following harmonised regulations: EN 61000-6-2:2005, EN 61000-6-3:2007.
Benincà Luigi, Legal responsible.
Sandrigo, 10/06/2010.

12
Introduction
• Before installing the system, read the instruction
herein.
• ItismandatorynottousetheBOB524/BOB524E
item for applications different from those indicated
in the instructions herein.
• Supplytheenduserwithinstructionsforusingthis
system.
•
The end user should receive special instruction manual.
• AllBenincàitemsarecoveredbyaninsurancepolicy
for damages and injuries caused by manufacture
faults. It is however required that the machine
bear the CE marking and original Benincà parts be
used.
General information
To ensure a good operation of these automatic devices,
the gate to be automated should meet the following
requirements:
- good strength and stiffness.
- hinges should have a minimum backlash and allow
for smooth and regular manual operations.
- when closed, the gate leaves should correctly
overlap for their entire height.
How to install the automatic system
Calculate the height of the system from the ground
(it is advisable to define a position as much centred
as possible with respect to the main door and in
correspondence with a strong cross girder). Weld the
plate P, following measures in Fig. 1.
With the door closed, weld bracket S to a cross beam
of the main door or other element with equal strength,
according to measures shown in Fig. 1. Keep in mind
that, when carrying out this operation, the actuator
should not be totally in a stroke end position.
Remove the cover C by loosening the screw F. Then
fix the actuator to the plate P by means of the screw
T and the nut D (Fig. 2). Lock the actuator to plate S
by means of screw V and washer R.
The holes in the acturator (Fig. 1a-1b) help to keep to
the optimum installation measures.
How to adjust the mechanical stoppers
The actuator is provided with adjustable mechanical
stoppers in the opening and closing phases. The system
is adjusted by suitably positioning the “Open” and
“Close” mechanical locks, as shown hereunder (Fig.3):
1) Unlock the automatic system by using the special
release lever, as shown in the instructions for the
user (page 21-22).
2) Close the door/gate leaf.
3) Loosen screws V1 and move the “Close” lock until
it reaches the pivot P, then tighten screws V1.
4) Open the door/gate leaf.
5) Loosen screws V2 and move the “Open” lock until
it reaches the pivot P, then tighten screws V2.
6) Reset the automatic operating mode.
In the BOB 524 version, two limit micro-switches are
provided fixed to the mechanical stoppers.
The micro-switches trigger slightly in advance with
respect to the mechanical stop.
Connections
1) The special plate P (Fig. 4) allows for using a link for
sheath or cable gland PG11, or PG13,5. Once the
type of cable gland is applied to the plate, fix the
latter to the adaptor cover by means of screws V.
2) BOB 524: carry out the wiring by referring to the
wire diagram shown in Fig 5a.
3) BOB 524E: carry out the wiring by referring to wire
diagram shown in Fig 5b.
4) It is mandatory to provide for ground by using the
special GND terminal.
WARNING
The insurance policy, which covers any damages or
injuries caused by manufacture faults, requires that
the installation comply with regulations in force and
Benincà original accessories be used.
TECHNICAL DATA
BOB5024
BOB5024E
Power supply 24Vdc
Absorbed rating 120 W
Absorbed current 6 A
Thrust 2000 N
Jogging intensive
Protection degree IP54
Operating temperature -20°C / +70°C
Door leaf max. weight 500 kg
Useful stroke:
- with 2 mechanical stoppers
- with 1 mechanical stopper
- without mechanical stoppers
455 mm
485 mm
520 mm
Translation speed 0,8 m/min
Noise level <70 dB
Lubrication Permanent
grease
Weight 11,6 kg

13
HINWEISE
Das Produkt darf nicht für andere Zwecke oder auf an-
dere Weise verwendet werden, als in der vorliegenden
Anleitung beschrieben. Ein ungeeigneter Gebrauch kann
das Produkt beschädigen und eine Gefahr für Personen
und Sachen darstellen.
Wir übernehmen keinerlei Haftung für Schäden, die sich
aus einer unsachgerechten Montage der Tore und aus
daraus folgenden Verformungen ergeben können.
Bewahren Sie dieses Handbuch für Nachschlagzwecke auf.
Die Installation darf nur von qualifizierten Fachleuten laut
den geltenden Vorschriften vorgenommen werden.
Das Verpackungsmaterial fern von Kindern halten, da
es eine potentielle Gefahr darstellt. Das Verpackung-
smaterial nicht ins Freie werfen, sondern je nach Sorte
(z.B. Pappe, Polystyrol) und laut den örtlich geltenden
Vorschriften entsorgen.
Der Installateur hat dem Benutzer alle Informationen
über den automatischen, manuellen Betrieb sowie den
Not-Betrieb der Automatik zusammen mit der Bedie-
nungsanleitung zu liefern.
•Das Stromnetz muss mit einem allpoligen
Schalter bzw. Trennschalter ausgestat-
tet sein, dessen Kontakte einen Öffnung-
sabstand gleich oder größer als 3 aufweisen..
Kontrollieren, ob der elektrischen Anlage ein ge-
eigneter Differentialschalter und ein Überspan-
nungsschutzschalter vorgeschaltet sind.
Einige Installationstypologien verlangen den Anschluss
des Flügels an eine Erdungsanlage laut den geltenden
Sicherheitsnormen.
Während der Installation, der Wartung und der Reparatur,
die Anlage stromlos machen bevor an den elektrischen
Teilen gearbeitet wird.
Die in diesem Handbuch enthaltenen Beschreibungen
und Abbildungen sind nicht verbindlich. Ausgenommen
der Haupteigenschaften des Produkts, behält sich der
Hersteller das Recht vor eventuelle technische, kon-
struktive oder kommerzielle Änderungen vorzunehmen
ohne dass er vorliegende Veröffentlichung auf den letzten
Stand bringen muss.
EG-Konformitätserklärung
Hersteller: Automatismi Benincà SpA.
Adresse: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia
Wir erklären, dass: Antriebe für Drehflügeltore BOB5024 / BOB5024E.
sie entspricht folgenden EG-Richtlinien:
- RICHTLINIE 2006/95/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom
12. Dezember 2006 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die
elektromagnetische Verträglichkeit und zur Aufhebung der Richtlinie 89/336/EWG, gemäß
nachstehenden harmonisierten Normen: EN 61000-6-2:2005, EN 61000-6-3:2007.
Benincà Luigi, Rechtsvertreter
Sandrigo, 10/06/2010.

14
Einleitung
• Vor der Installation, lesen Sie bitte nachfolgende
Anweisungen aufmerksam.
• EsiststrengstensverbotendasProduktBOB524
/ BOB 524E für andere Anwendungen einzusetzen,
als in diesen Anweisungen beschrieben.
• Weisen Sie den Benutzer in den Gebrauch der
Anlage ein.
• Überreichen Sie dem Benutzer die Anweisungen,
die ihm bestimmt sind.
• Alle Benincà Produkte sind gegen Schäden oder
Unfälle versichert, die sich aus Produktionsmängeln
ergeben sollten; dazu müssen sie jedoch die CE-
Markierung tragen und ausschließlich mit Benincà
Originalteilen ausgestattet sein.
Allgemeine Informationen
Für den einwandfreien Betrieb des Torantriebs, muss
das Tor nachstehende Eigenschaften aufweisen:
- es muss robust sein und eine gute Festigkeit
aufweisen;
- die Scharniere dürfen wenig Spiel haben und
müssen fließende, ungehinderte Bewegungen im
manuellen Betrieb gestatten;
- im geschlossenen Zustand müssen die Torflügel
entlang der gesamten Höhe miteinander
übereinstimmen.
Installation der Automatik
Die Höhe der Automatik vom Boden festlegen (zu
empfehlen ist ein Maß, das möglichst in der Mitte des
Tors auf der Höhe eines soliden Querträgers liegt).
Die Platte P verlöten und dabei die Maße in Abb. 1
beachten.
Wenn das Tor auf Schließen geschaltet ist, den Bügel
S an einen Querträger des Tors oder an ein anderes
robustes Element entsprechend der Maße 1, verlöten.
Beachten Sie bitte, dass der Aktor in dieser Position
nicht ganz bis zum Endanschlag gefahren werden
darf.
Die Schraube F abschrauben und den Deckel
abnehmen. Den Aktor an die Platte P mit der Schraube
T und der Mutter D befestigen (Abb. 2).
Den Aktor an die Platte S mit der Schraube V und der
Scheibe R befestigen.
Die Bohrungen am Aktor (Abb. 1a-1b) dienen der
optimalen Befestigungsweise.
Einstellen der mechanischen
Feststellvorrichtungen
Der Aktor ist mit mechanischen Anschlägen für das
Öffnen und Schließen ausgestattet. Die Einstellung
erfolgt durch das sachgerechte Positionieren der
mechanischen Feststellvorrichtungen „Open“ und
„Close“ wie nachstehend beschrieben (Abb. 3):
1) Die Automatik mit dem entsprechenden
Entsicherungshebel und laut
Gebrauchsanweisungen des Benutzers entsichern
(Seite 21-22).
2) Den Flügel in die geschlossene Position bringen.
3) DieSchraubenV1lockernunddieFeststellvorrichtung
„Close“ bis zum Anschlag an den Stift „P“ verstellen;
Schrauben V1 festschrauben.
4) Den Flügel in die offene Position bringen.
5) DieSchraubenV2lockernunddieFeststellvorrichtung
„Open“ bis zum Anschlag an den Stift „P“ verstellen;
Schrauben V2 festschrauben.
6) Den automatischen Betrieb wieder herstellen.
Das Modell BOB 524 ist mit zwei Mikroendschaltern
versehen,diemitdenmechanischenFeststellvorrichtungen
verbunden sind.
Die Mikroschalter schalten kurz vor dem mechanischen
Anschlag ein.
Anschlüsse
1) Das Plättchen P (Abb. 4) ist für den Einsatz eines
Anschlusses für eine Hülse oder einen Kabelhalter
PG11 oder PG13,5 geeignet. Nachdem der
Kabelhalter am Plättchen befestigt worden ist,
letzteres am Kasten des Reduzierers mithilfe der
Schrauben V befestigen.
2) BOB 524: Die Verkabelung laut Zeichnung in Abb.
5a.
3) BOB 524E: Die Verkabelung laut Zeichnung in Abb.
5b vornehmen.
4) Der Erdleiter muss an die entsprechende Klemme
GND geschlossen werden.
ACHTUNG
Die Haftpflichtversicherung, die eventuelle Schäden
oder Unfälle durch Produktionsmängeln deckt, verlangt
den Einsatz von Benincà Originalteilen.
TECHNISCHE DATEN
BOB5024
BOB5024E
Speisung 24Vdc
Leistung 120 W
Strom-Verbrauch 6 A
Druck 2000 N
Betriebsintervall intensiv
Schutzgrad IP54
Laufzeit -20°C / +70°C
Max. Türflügelgewicht 500 kg
Nützlicher Hub:
- mit 2 mechanischen Feststellvorrichtungen
- mit 1 mechanischen Feststellvorrichtung
- ohne mechanische Feststellvorrichtung
455 mm
485 mm
520 mm
Geschwindigkeit 0,8 m/min
Geräuschentwicklung <70 dB
Schmierung Permanentfett
Gewicht 11,6 kg

15
REGLES DE SECURITE’
Il est interdit d’utiliser ce produit pour l’utilisation du produit
ou avec des finalités ou modalités non prévues par le présent
manuel. Toute autre utilisation pourrait compromettre l’intégrité
du produit et présenter un danger pour les personnes ou pour
les biens.
Le fabricant décline toute responsabilité en cas d’utilisation
impropre ou d’inobservation de la bonne technique dans la
construction des portails, ainsi que de toute déformation qui
pourrait avoir lieu lors de son utilisation.
Toujours conserver la notice pour toute autre consultation
future.
L’installation doit être faite uniquement par un personnel qualifié
dans le respect total des normes en vigueur.
Tenir à l’écart des enfants tous les matériaux d’emballage car
ils représentent une source potentielle de danger. Ne pas di-
sperser les matériaux d’emballage dans l’environnement, mais
trier selon les différentes typologies (i.e. carton, polystyrène) et
les traiter selon les normes locales.
L’installateur doit fournir toutes les informations relatives au
fonctionnement automatique, au déverrouillage d’urgence de
l’automatisme, et livrer à l’utilisateur les modes d’emploi.
•Prévoir sur le réseau de l’alimentation un interrup-
teur / sectionneur omnipolaire avec distance d’ou-
verture des contacts égale ou supérieure à 3 mm..
Vérifier la présence en amont de l’installation électrique d’un
interrupteur différentiel et d’une protection de surcourant
adéquats.
Certains types d’installation requièrent le branchement du
vantail à une installation de mise à terre satisfaisant les normes
de sécurité e vigueur.
Avant toute intervention, d’installation, réparation et maintien,
couper l’alimentation avant d’accéder aux parties électri-
ques.
Les descriptions et les illustrations présentées dans ce manuel
ne sont pas contraignantes. En laissant inaltérées les carac-
téristiques essentielles du produit, le fabricant se réserve le
droit d’apporter toute modification à caractère technique, de
construction ou commerciale sans s’engager à revoir la cette
publication.
Déclaration CE de conformité
Fabricant: Automatismi Benincà SpA.
Adresse: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia
Déclaire ci-apres que: l’automation pour portails ouvrants BOB5024 / BOB5024E.
elle satisfait les conditions des autres Directives CE ci-dessous:
- DIRECTIVE 2004/108/CE DU PARLEMENT EUROPÉEN ET DU CONSEIL du 15 dècembre
2004 concernant le rapprochement des legislations des États membres relatives à la
compatibilité électromagnétique et abrogeant la directive 89/336/CEE, selon les suivantes
normes harmonisées: EN 61000-6-2:2005, EN 61000-6-3:2007.
Benincà Luigi, Responsable légal.
Sandrigo, 10/06/2010.

16
Introduction
• Avant de commencer  toute installation lire les
instructions ci de suite.
• Ileststrictementinterditd’utiliser le produit BOB
524 / BOB 524E pour toute application qui ne soit
pas décrite dans ce mode d’emploi.
• Formerl’utilisateuràl’usagedel’installation.
• Remettreàl’utilisateurlesinstructionsd’usage.
• Tous les produits Benincà sont couverts par
une police d’assurance qui couvre d’éventuels
dommages subis par objets ou personnes
provoqués par des défauts de fabrication. Pourtant
il faut qu’il y ait le marquage CE de la « machine » et
l’utilisation de pièces et parties originales Benincà.
Renseignements en général
Pour un bon fonctionnement des automations en
objet, le portail à automatiser doit répondre aux
caractéristiques suivantes:
- bonne solidité et rigidité.
- les charnières doivent présenter très peu de jeu à
fin que les manœuvres manuelles soient souples et
régulières.
- en position de fermeture les vantaux doivent se
joindre parfaitement sur toute la hauteur.
Installation de l’automatisme de portail
Décider quelle sera la hauteur du sol désirée pour
l’automatisme (on suggère de le centrer le plus possible
par rapport au portail et en correspondance d’une barre
solide). Par la suite souder la plaque P en respectant
les côtes de la fig. 1.
Avec le portail en fermeture, souder la bride S tout
en respectant les côtes de la fig. 1, à une barre du
portail ou à n’importe quel autre élément assez fort.
Il faut toujours tenir compte que dans cette condition
l’actuateur ne doit pas être complètement en fin de
course.
Ôter le couvercle de protection C en dévissant la vis
F, par la suite fixer l’actuateur à la plaque P à l’aide de
la vis T, et l’écrou D (fig. 2).
En fin bloquer l’actuateur sur la plaque S à l’aide de la
vis V et de la rondelle R.
Les trous présents dans l’actuateur (fig.1a-1b), facilitent
à respecter les côtes optimales d’installation.
Réglage des butées mécaniques
L’actuateur est équipé de butées mécaniques réglables
en ouverture et en fermeture. Le réglage se fait en
plaçant dûment les blocages mécaniques “Open” et
“Close”, selon les indications ci de suite (fig. 3):
1) Débloquer l’automation, à l’aide du la spécial levier
de déblocage, comme indiqué dans les instruction
pour l’usager (pages 21-22).
2) Porter le vantail dans la position de fermeture.
3) Desserrer les vis V1 et ôter le blocage “Close”
jusqu’à l’amener en butée sur le tourillon “P”, fixer
les vis V1.
4) Porter le vantail dans la position d’ouverture.
5) Desserrer les vis V2 et déplacer le blocage “Open”
jusqu’à a l’amener en buté sur le tourillon P”, fixer
les vis V2.
6) Rétablir le fonctionnement automatique.
Le modèle BOB 524 comprend deux micro interrupteurs
de fin de course liés aux butées mécaniques.
Les micro interrupteurs interviennent légèrement à
l’avance vis à vis de la butée mécanique.
Branchements
1) La spéciale platine P (fig. 4) permet l’utilisation
d’un raccord pour gaine ou serre-câble PG11 ou
PG13,5. Après avoir appliqué à la platine le serre-
câble, fixer la platine même au carter réducteur à
l’aide des vis V.
2) BOB 524: pour le câblage il faut se référer au
schéma illustré dans la fig.5a.
3) BOB 524E: effectuer le câblage en se référant au
schéma de la fig. 5b.
4) Il est obligatoire effectuer le branchement de mise
à terre en utilisant la spéciale borne GND.
ATTENTION
La police d’assurance RC sur les produits, qui couvre
d’éventuels dégâts à objets ou personnes provoqués
par des défauts de fabrication demande la conformité
de l’installation aux normes en vigueur et l’utilisation
des accessoires originaux Benincà.
DONNEES TECHNIQUE
BOB5024
BOB5024E
Alimentation 24Vdc
Puissance absorbée 120 W
Courant absorbé 6 A
Poussée 2000 N
Intermittence travail intensif
Degré de protection IP54
Température de fonct. -20°C / +70°C
Poids max. porte 500 kg
Course utile:
- avec 2 butées mécaniques
- avec 1 butée mécanique
- sans butée mécanique
455 mm
485 mm
520 mm
Vitesse de traslation 0,8 m/min
Bruit <70 dB
Lubrification Graisse
permanente
Poids 11,6 kg

17
ADVERTENCIAS
Está prohibido utilizar el producto para finalidades o con
modalidades no previstas en el presente manual. Usos
incorrectos pueden causar daños al producto y poner
en peligro personas y cosas.
Se rehúsa cualquier responsabilidad en caso de incum-
plimiento de la buena técnica en la construcción de las
cancelas, así como en cuanto a las deformaciones que
pudieran producirse durante el uso.
Guardar este manual para futuras consultas. La instala-
ción debe ser efectuada por personal cualificado respe-
tando plenamente las normas vigentes.
Los elementos del embalaje no se deben dejar al alcance
de los niños ya que son potenciales fuentes de peligro.
No tirar al medio ambiente los elementos del embalaje,
sino que se deben separar según los varios tipos (por
ej. cartón, poliestireno) y evacuarlos de conformidad con
las normas locales.
El instalador debe proporcionar todas las informaciones
relativas al funcionamiento automático, manual y de
emergencia de la automatización y entregar al usuario
del equipo las instrucciones de uso.
•Prever en la red de alimentación un interruptor/
cortacircuitos omnipolar con distancia de aper-
tura de los contactos igual o mayor que 3 mm.
Comprobar que entre el aparato y la red eléctrica
general haya un interruptor diferencial y una pro-
tección contra sobrecorriente adecuados.
Algunos tipos de instalación requieren que se conecte
la hoja con una instalación de puesta a tierra conforme
a las vigentes normas de seguridad.
Durante las operaciones de instalación, mantenimiento
y reparación, cortar la alimentación antes de acceder a
las partes eléctricas.
Las descripciones y las ilustraciones presentadas en este
manual no son vinculantes. Sin cambiar las característi-
cas esenciales del producto, el fabricante se reserva el
derecho de aportar cualquier modificación de carácter
técnico, constructivo o comercial sin obligación de ac-
tualizar la presente publicación.
Declaración CE de conformidad
Fabricante: Automatismi Benincà SpA.
Dirección: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia
Declara que: la automatización para cancelas de batiente BOB5024 / BOB5024E.
cumple las condiciones de las siguientes otras Directivas CE:
- DIRECTIVA 2004/108/CE DEL PARLAMENTO EUROPEO Y DEL CONSEJO del 15 de
diciembre de 2004 sobre la aproximación de las legislaciones de los Estados miembros con
relación a la compatibilidad electromagnética y que abroga la Directiva 89/336(CEE, según
las siguientes normas armonizadas: EN 61000-6-2:2005, EN 61000-6-3:2007.
Benincà Luigi, Responsable legal.
Sandrigo, 10/06/2010.

18
Introducción
• Antes de proceder con la instalación leer las
instrucciones aquí presentadas.
• Se prohíbe terminantemente utilizar el producto
BOB 524 / BOB 524E para aplicaciones distintas
de aquellas previstas en estas instrucciones.
• Enseñaralusuarioausarlainstalación.
•
Entregar al usuario las instrucciones destinadas a él.
• Todos los productos Benincà están amparados
por una póliza de seguros que responde de
eventuales daños a cosas o personas causados
por defectos de fabricación, pero exige el marcado
CE de la ”máquina” y la utilización de componentes
originales Benincà.
Noticias generales
Para un buen funcionamiento de las automatizaciones
consideradas, la cancela a automatizar deberá tener
las siguientes características:
- buena robustez y rigidez.
- las charnelas deben presentar holguras muy
reducidas y permitir que las maniobra manuales
sean suaves y uniformes.
- en posición de cierre, las hojas deben encajar entre
ellas a lo largo de toda su altura.
Emplazamiento del automatismo
Determinar la altura del automatismo respecto al suelo
(se aconseja lo más central posible con respecto a
la cancela y en correspondencia de un travesaño
robusto). Seguidamente soldar la placa P respetando
las cotas de la fig. 1.
Con la cancela en cierre, soldar el soporte S, respetando
la cota de la fig. 1, a un travesaño de la cancela o a
otro elemento adecuadamente robusto; tener presente
que en esta condición el accionador no tiene que estar
completamente al final de carrera.
Quitar la tapa protectora C desenroscando el tornillo
F y seguidamente fijar el accionador a la placa P
mediante el tornillo T y la tuerca D (fig. 2).
Por último afirmar el accionador a la placa S mediante
el tornillo V y la arandela R.
Los taladros presentes en el accionador (fig.1a-
1b), facilitan el respeto de las cotas óptimas de
instalación.
Ajustes de los topes mecánicos
El accionador tiene topes mecánicos regulables en
apertura y cierre. El ajuste se efectúa colocando
oportunamente los bloqueos mecánicos “Open” y
“Close”, tal y como indicado a continuación (fig. 3):
1) Desbloquear la automatización, utilizando la idónea
palanca de desbloqueo, tal y como indicado en las
instrucciones para el usuario (pág. 21-22).
2) Llevar la hoja a la posición de cierre.
3) Aflojar los tornillos V1 y mover el bloqueo “Close”
hasta llevarlo a tope contra el perno “P”, fijar los
tornillos V1.
4) Llevar la hoja a la posición de apertura.
5) Aflojar los tornillos V2 y mover el bloqueo “Open”
hasta llevarlo a tope contra el perno “P”, fijar los
tornillos V2.
6) Restablecer el funcionamiento automático.
En el modelo BOB 524 hay dos microinterruptores de
final de carrera vinculados a los topes mecánicos.
La actuación de los microinterruptores tiene lugar con
un ligero adelanto con respecto al tope mecánico.
Conexiones
1) La placa P (fig. 4) permite utilizar un empalme para
vaina o prensaestopas PG11 o bien PG13,5. Una
vez aplicado a la placa el tipo de prensaestopas
seleccionado, fijar la placa a la carcasa del reductor
mediante los tornillos V.
2) BOB 524: realizar el cableado consultando el
esquema mostrado en la fig.5a.
3) BOB 524E: realizar el cableado consultando el
esquema de la fig. 5b.
4) Es obligatorio efectuar la conexión a tierra
utilizando el borne GND previsto.
ATENCIÓN
La póliza RC de productos, que responde de eventuales
daños a cosas o personas debido a defectos de
fabricación, exige la conformidad de la instalación a
las normas vigentes y el uso de accesorios originales
Benincà.
DATOS TÉCNICOS
BOB5024
BOB5024E
Alimentación 24Vdc
Potencia absorbida 120 W
Corriente absorbida 6 A
Par 2000 N
Intermitencia de trabajo intensivo
Grado de protección IP54
Temperatura funcionam. -20°C / +70°C
Peso máx. hoja 500 kg
Carrera útil:
- con 2 topes mecánicos
- con 1 tope mecánico
- sin topes mecánicos
455 mm
485 mm
520 mm
Velocidad traslacción 0,8 m/min
Ruido <70 dB
Lubrificación Grasa
permanente
Peso 11,6 kg

19
OSTRZEŻENIA
Zabrania się używania produktu do celów i w sposób inny
niż przewidziane w niniejszym podręczniku. Nieprawidło-
we używanie może spowodować uszkodzenie produktu
i stanowić zagrożenie dla osób i rzeczy.
Nie bierze się na siebie żadnej odpowiedzialności za
nieprzestrzeganie reguł dobrej techniki budowlanej przy
realizacji bram, a także w przypadku odkształceń, które
mogłyby powstać w trakcie użytkowania.
Przechowywać niniejszy podręcznik do przyszłego
użytku.
Instalacja musi być wykonana przez wykwalifikowany
personel z zachowaniem wszelkich obowiązujących
przepisów prawnych.
Nie można pozostawiać opakowania w miejscach do-
stępnych dla dieci, ponieważ może to być niebezpieczne.
Nie pozostawiać opakowania w środowisku, tylko po-
dzielić na poszczególne kategorie odpadów (n.p. karton,
polistyrol) i zlikwidować je zgodnie z obowiązującymi
przepisami miejscowymi.
Instalator zobowiązany jest do udzielenia wszelkich in-
formacji dotyczących działania w trybie automatycznym,
ręcznym i w przypadku zaistnienia stanu alarmowego
automatyzacji i wręczyć użytkownikowi instalacji instruk-
cję użytkowania.
•N a l e ż y p r zew i dzie ć w s i e c i w y ł ą c z n i k /o d ł ą cznik se k-
cyjny wielobiegunowy, gdzie odległość rozwarcia
między stykami będzie równa lub większa 3 mm..
Sprawdzić, czy przed instalacją elektryczną jest odpo-
wiedni wyłącznik dyferencjalny i zabezpieczenie przed
przetężeniem.
Niektóre typologie instalacji wymagają podłączenia skrzy-
dła do uziemienia zgodnego z obowiązującymi normami
bezpieczeństwa.
Podczas prac instalacyjnych, konserwacji i naprawy,
przed przystąpieniem do prac na częściach elektrycznych
należy odciąć zasilanie.
Opisy i ilustracje znajdujące się w niniejszym podręczniku
podane są wyłącznie przykładowo. Pozostawiając nie-
zmienione istotne charakterystyki techniczne produktu,
producent zastrzega sobie prawo do wprowadzania
każdej zmiany o charakterze technicznym, konstrukcyj-
nym lub handlowym, bez konieczności modyfikowania
niniejszej publikacji.
Deklaracja zgodności z normą CE
Producent: Automatismi Benincà SpA.
Adres: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia
Oświadcza że: Automatyzm do bram uchylnych model BOB5024 / BOB5024E.
zgodne jest z wymogami innych, niżej podanych Dyrektyw CE:
- DYREKTYWY 2004/108/WE RADY PARLAMENTU EUROPEJSKIEGO z dnia 15 grudnia 2004
w sprawie zbliżania ustawodawstwa państw członkowskich w zakresie kompatybilności
elektromagnetycznej i anulującej postanowienia Dyrektywy 89/336/EWG, zgodnie z
następującymi normami zharmonizowanymi: EN 61000-6-2:2005, EN 61000-6-3:2007.
Benincà Luigi, Odpowiedzialny za kwestie prawne.
Sandrigo, 10/06/2010.

20
Wprowadzenie
• Przedprzystąpieniemdomontażunależyzapoznać
się z treścią podanych niżej instrukcji.
• Surowo zabrania się stosowania produktu BOB
524 / BOB 524E do celów innych od podanych w
niniejszej instrukcji.
• Przeszkolić użytkownika w zakresie obsługi
urządzenia.
• Wręczyć użytkownikowi instrukcje dla niego
przeznaczone.
• Wszystkie produkty Benincà są objęte polisą
ubezpieczeniową dotyczącą ewentualnych szkód
w stosunku do mienia lub osób wynikających z
wad fabrycznych, aby polisa była ważna maszyna
powinna posiadać oznakowanie CE oraz należy
stosować oryginalne części zamienne Benincà.
Ogólne uwagi
W celu prawidłowego funkcjonowania niniejszego
mechanizmu, brama do której ma być wbudowany
powinna spełniać następujące wymogi:
- dobra wytrzymałość i sztywność.
- zawiasy powinny mieć minimalny luz i umożliwiać
łagodne i prawidłowe wykonanie czynności
ręcznych.
- w pozycji zamknięcia skrzydła powinny stykać się
ze sobą na całej długości.
Instalacja urządzenia
Ustalić wysokość urządzenia od podłoża (zaleca się
zachowanie możliwie najbardziej środkowej pozycji
w odniesieniu do bramy i w miejscu solidnej belki).
Następnie, przyspawać płytę P przestrzegając nastaw
podanych na rys. 1.
Przy bramie w położeniu zamknięcia, przyspawać
wspornik S przestrzegając nastawy podanej na
rys. 1, do belki bramy lub do innego odpowiednio
wytrzymałego elementu; pamiętać o tym, że w tych
warunkach napęd nie powinien znajdować się w pozycji
całkowicie na końcu toru.
Usunąć pokrywę ochronną C odkręcając śrubę
F, następnie przymocować napęd do płyty P za
pośrednictwem śruby T i nakrętki D (rys. 2).
Na końcu dobrze przymocować napęd do płyty S za
pośrednictwem śruby V i podkładki R.
Otwory znajdujące się na napędzie (rys.1a-1b), ułatwiają
przestrzeganie optymalnych nastaw instalacyjnych.
Regulacja mechanicznych ograniczników
Napęd jest wyposażony w regulowane ograniczniki
mechaniczne otwierania i zamykania. Regulacja polega
na odpowiednim ustawieniu blokad mechanicznych
“Open” i “Close”, jak opisano poniżej (rys. 3):
1) Odblokować napęd posługując się w tym celu
stosowną dźwignią, jak opisano w instrukcji dla
użytkownika (str. 21-22).
2) Ustawić skrzydło w położeniu zamknięcia.
3)
Poluzować śruby V1 i przesunąć blokadę “Close” do
punktu styku z kołkiem “P”, umocować śruby V1.
4) Ustawić skrzydło w położeniu otwarcia.
5)
Poluzować śruby V2 i przesunąć blokadę “Open” do
punktu styku z kołkiem “P”, umocować śruby V2.
6) Wznowić funkcjonowanie w trybie automatycznym.
W modelu BOB 524 są zainstalowane dwa
mikrowyłączniki ograniczające przymocowane do
mechanicznych ograniczników.
Włączenie się mikrowyłączników następuje z lekkim wy-
przedzeniem w stosunku do ogranicznika mechanicznego.
Połączenia
1) Stosowna płytka P (rys. 4) umożliwia wykorzystanie
złącza do osłony lub dławika kablowego PG11 lub
PG13,5. Po zainstalowaniu na płytce wybranego
rodzaju dławika kablowego, umocować płytkę do
osłony reduktora za pośrednictwem śrub V.
2) BOB 524:wykonać okablowanie konsultując
schemat przedstawiony na rys.5a.
3) BOB 524E: wykonać okablowanie konsultując
schemat na rys. 5b.
4) Należy obowiązkowo wykonać uziemienie
wykorzystując stosowny zacisk GND.
UWAGA
Polisa RC dotycząca produktów i obejmująca
ewentualne szkody w odniesieniu do mienia lub
osób wynikające z wad fabrycznych, wymaga
zgodności urządzenia z obowiązującymi przepisami
oraz stosowania oryginalnych części zamiennych
Benincà.
DANE TECHNICZNE
BOB5024
BOB5024E
Zasilanie 24Vdc
Natężemie 120 W
Pobór mocy 6 A
Skok 2000 N
Cykliczność pracy intensywny
Stopień ochrony IP54
Temperatura przy pracy -20°C / +70°C
Ciężar max. skrzydła 500 kg
Tor roboczy:
- z 2 ogranicznikami mechanicznymi
- z 1 ogranicznikiem mechanicznym
- bez ograniczników mechanicznych
455 mm
485 mm
520 mm
Prędkość przekładania 0,8 m/min
Max. halas <70 dB
Smarowanie Smar trwały
Ciężar 11,6 kg
