Bergstrom SLIM FIT Instruction Manual

SLIM FIT
Manual del usuario ES Spanish
User´s handbook EN English
Manuel de l´utilisateur FR French
Benutzerhandbuch GE German
Manule per l´utente IT Italian
220AA35378
F-4219 rev.01
IATF 16949
Calidad en
Automoción
ISO 9001
Empresa
Registrada

ES SLIM FIT
2
Gracias por su adquisición y por conar en nuestra gama de productos. Slim Fit es un
equipo de Aire Acondicionado diseñado y fabricado por Bergstrom para ser utilizado
a motor del vehículo parado durante los períodos de descanso a la sombra y/o por la
noche. El único mantenimiento requerido es la limpieza periódica del condensador al
menos 1 vez al año (1).
Slim Fit está diseñado con la más avanzada tecnología para lograr un ecaz rendimiento,
una reducción en el gasto de combustible y en las emisiones de CO2a la atmósfera.
Son estas características lo que lo hace único en el mercado del Aire Acondicionado
para vehículos.
Si la temperatura en la cabina de su vehículo es muy elevada para el descanso, enfrie la
cabina con el Aire Acondicionado del vehículo durante unos minutos y después conecte
el Slim Fit para mantener la temperatura de confort.
Para cualquier duda consulte a su concesionario o directamente a Bergstrom.
No olvide solicitar a su concesionario su tarjeta de garantía.
ATENCIÓN:
Si durante el montaje el equipo se inclina o cada vez
que se abata la cabina con el equipo montado, se
deberá esperar un mínimo de 60 minutos desde que el
equipo quede en posición horizontal antes de ponerlo en
funcionamiento.
!
ADVERTENCIA:
Para un mejor funcionamiento del equipo es aconsejable
ponerlo en marcha ocasionalmente durante losmeses de
invierno, con el n de evitar que las juntas se deterioren.
!
(1) Para realizar esta operación, es necesario desmontar la tapa superior de plástico del equipo (9
tornillos roscachapa) y soplar con aire a presión. Es recomendable que esta operación la realice
un Servicio Autorizado por Bergstrom.

ES
SLIM FIT
3

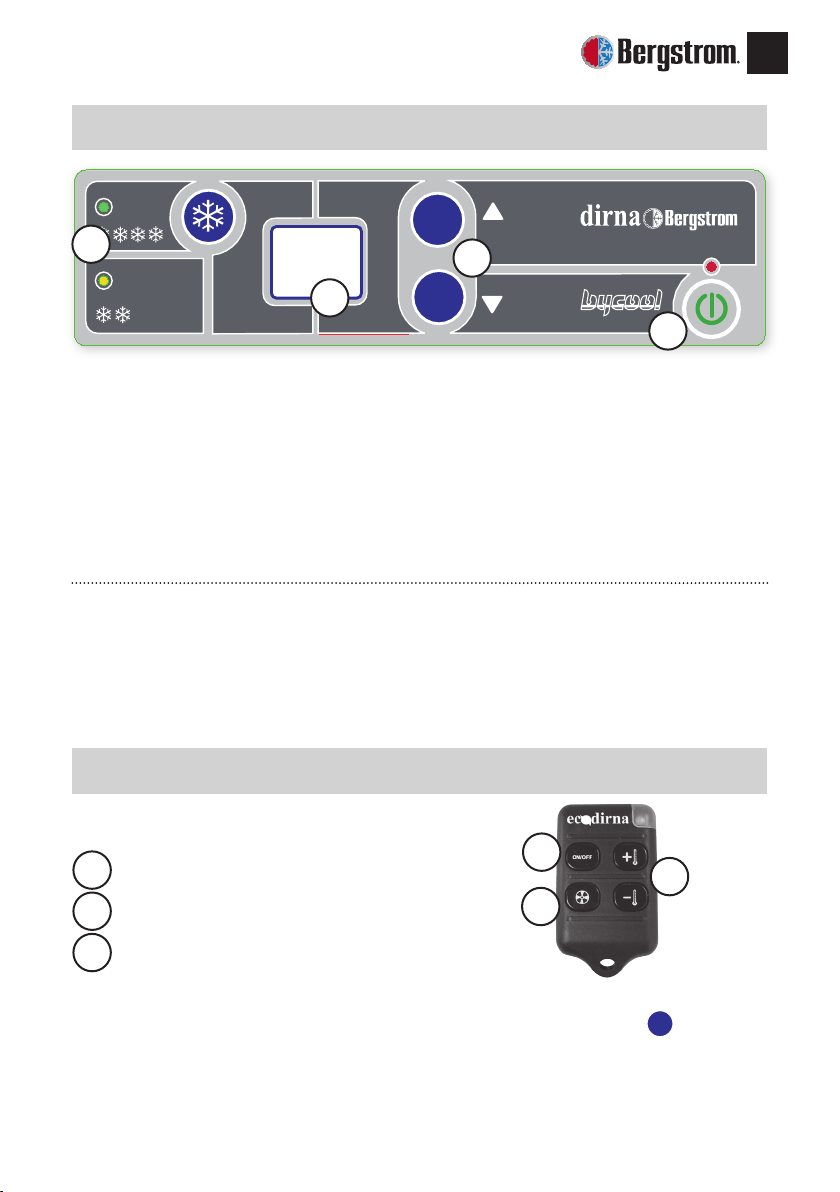

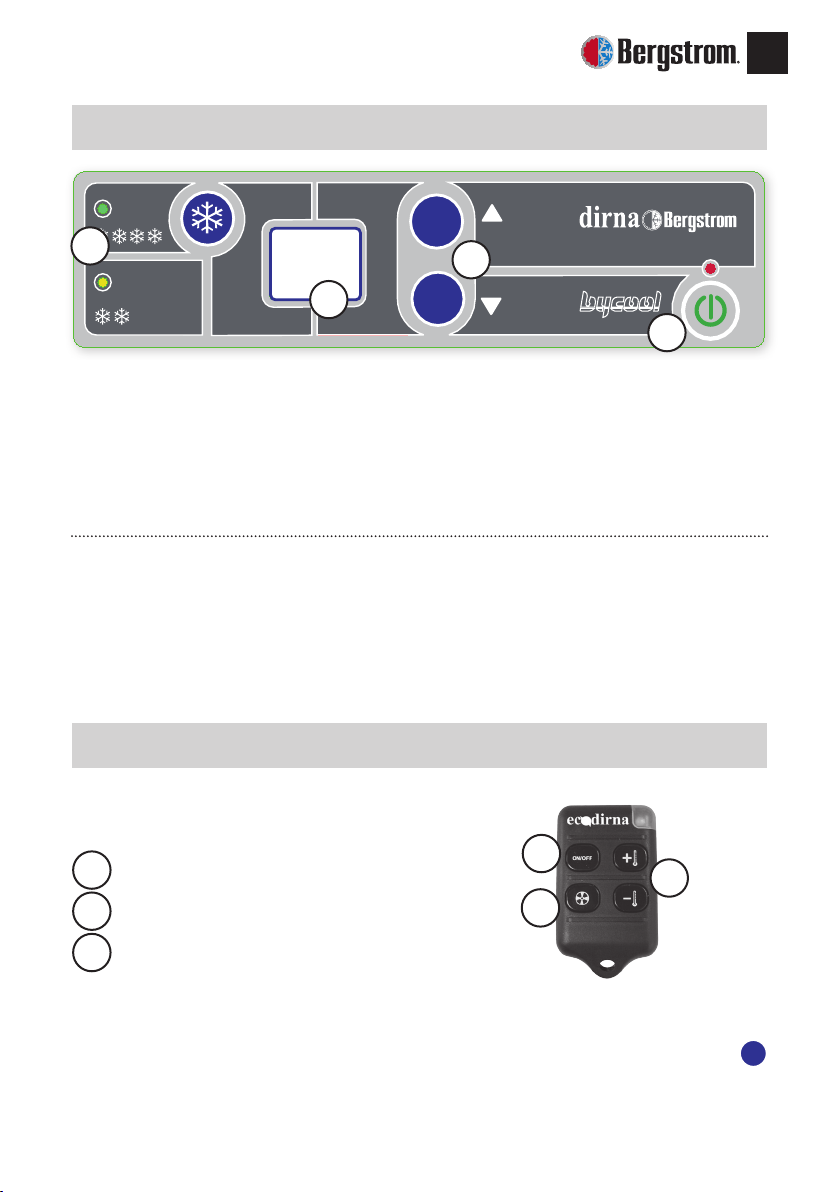

1.- On/off: encendido y apagado del equipo y selección de modos de funcionamiento.
2.- Indica el funcionamiento de los compresores.
3.- Display: Pantalla donde se indica la función seleccionada y el estado del equipo.
4.- Selectores de temperatura: Selección de la temperatura ambiente y la velocidad del
soplador (esta sólo en modo manual), programación del mando y grados Fahrenheit.
• Al conectar, el equipo hace un chequeo de los leds, aparece en display 88--SC y se apaga.
Funciones del Mando a distancia:
Encendido / Apagado del equipo.
Control de las velocidades del soplador.
Control de temperatura.
Dar de alta el mando a distancia:
Para dar de alta el mando a distancia, con el equipo apagado mantener pulsada la tecla
-
del panel de control hasta que aparezca en el display C
C
parpadeando, cuando quede jo
pulsar la tecla On/off del mando antes de 30 seg. o habrá que repetir la operación completa.
Panel de control
Mando a distancia
Mensajes especiales del display (por favor mirar Diagnosis de averías):
Lb: Batería baja.
EO: Mal contacto de los cables del sensor aire de retorno o sensor aire de retorno averiado.
E2: Fallo del ventilador del condensador o soplador centrífugo.
E9: Protección compresores (cabina abatida).
1
2
3
1
2
3
ºC
ºF
TEMP
ON/OFF
+
-
2
3
1
4

ES SLIM FIT
4
Seleccionando esta función el equipo indica en su display la temperatura interior de la cabina.
F2 programa el equipo para su desconexión automática en un período de entre 1 y 9 horas.
Para programar mantener pulsada la tecla On/off hasta visualizar en el display F2 ,
seleccionar el tiempo de funcionamiento con las teclas
-
+
y conrmar pulsando On/off
.
Para encender el equipo pulsar la tecla On/off . El equipo siempre arranca en Función
F4 (Función Automática). Para cambiar de función se debe mantener pulsado On/off ,
irán pasando las distintas funciones por el display, soltar al obtener la función deseada. En la
primera puesta en marcha el equipo se iniciará con los parámetros establecidos de fábrica.
Encendido del equipo
Función
F1 -Función termómetro digital
Función
F2 -Función Programadora de tiempo
Al seleccionar F0 en el display se muestra la temperatura seleccionada y le permite al
usuario elegir la temperatura de confort que aparecerá en el display de 15ºC a 27ºC o 59ºF
a 71ºF así como variar la velocidad del soplador del equipo (5 velocidades señaladas con las
siglas V1 a V5 ).
La temperatura de confort se controla pulsando brevemente las teclas
-
+
. del panel de
control o del mando.
Las velocidades del soplador será controlado manteniendo pulsadas las teclas
-
+
del
panel de control o desde del mando apareciendo en el display las siglas V1 , V2 , V3 ,
V4 , V5 . Cuando el equipo está en funcionamiento aparecerá en el display los grados
seleccionados.
Función
F0 -Funcionamiento Manual
Dar de baja el mando a distancia:
Para dar de baja el mando a distancia se debe mantener pulsada la tecla
-
del panel de
control hasta que aparezca en el display C
C
,parpadeando, cuando quede jo pulsar la tecla
+
del panel antes de 30 seg. o habrá que repetir la operación completa.

ES
SLIM FIT
5
Para activar esta función se debe mantener pulsada la tecla On/off hasta que aparezca
en el display F6 , soltar la tecla y se activará directamente ºF. Para volver a ºC se debe
mantener pulsada la tecla
-
del panel de control con el equipo apagado, aparecerá en el
display C
C
parpadeando, cuando se quede fijo pulsar la tecla
+
del panel de control.
Al realizar esta operación el mando se desactiva por lo que al nalizar se debe dar de alta el
mando de nuevo.
Función
F6 -Selección º F
Al seleccionar F4 le permite al usuario elegir la temperatura de confort 15ºC a 27ºC, ó
59ºF a 71ºF que selecionará desde las teclas
-
+
del panel de control o de las teclas
del mando. Al seleccionar aparecerá en el display intercalados
CA y los grados
seleccionados. Con esta función el equipo regula y controla automáticamente la temperatura
de confort actuando sobre las velocidades del ventilador y los compresores. Pulsando la tecla
del mando a distancia se anula la función
F4 y pasa a F0 (Función Manual). En el
primer encendido el equipo se inicia en F4 con los parámetros de fábrica.
Función
F4 -Funcionamiento automático del equipo

ES SLIM FIT
6
Esquema eléctrico
¡AVISO IMPORTANTE!
Precaución de no invertir las polaridades al conectar el equipo. Si esto sucediera, la placa de
mandos no se enciende y el equipo no funciona.
Az Azul
N Negro
R Rojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
Sensor
aire de retorno
Control
electrónico
Soplador
centrífugo
Ventilador del
condensador
Conexión autorizada
por interior cabina
Conexión autorizada o
batería
Módulo
electrónico
compresor
Módulo
electrónico
compresor
Compresor
Compresor
2,9 Amp.
PWM.
NTC 15KΩ a 25º
Consumo 30 mAmp.
2,6 Amp.

ES
SLIM FIT
7

EN SLIM FIT
8
Thank you for acquiring and trusting our products range. Slim Fit is an Air Conditioning
equipment designed and made by Bergstrom to be used with vehicle´s engine off,
during resting periods under the shade and/or at night. The only maintenance that is
required is a periodical cleaning of the condenser, at least once a year (1).
Slim Fit is designed with the most advanced technology to achieve an efcient output,
a reduction in energy expenses and CO2emissions to the atmosphere. These are the
characteristics which make it unique on the market of Air Conditioning for vehicles.
If the temperature inside your vehicle cabin is too high for you to rest, cool down cabin
with vehicle Air Conditioning during a few minutes, then connect Slim Fit to maintain
comfort temperature.
If you have any doubt, please consult your dealer or directly Bergstrom.
Do not forget to ask your dealer for your warranty card.
(1) To carry out this operation, it is necessary to dismantle upper plastic cover of equipment (9
sheet thread screws) and blow using compressed air. We advise this operation should be
carried out by a Service authorised by Bergstrom.
NOTE:
If, during assembly, the unit becomes slanted or the
cabin drops with the unit mounted, wait for at least 60
minutes from the moment the unit is horizontal before
starting up.
!
RECOMMENDATION:
For optimal operation of the unit, it is recommended to
start it up occasionally during the winter months in order
to prevent the joints from deteriorating.
!

EN
SLIM FIT
9

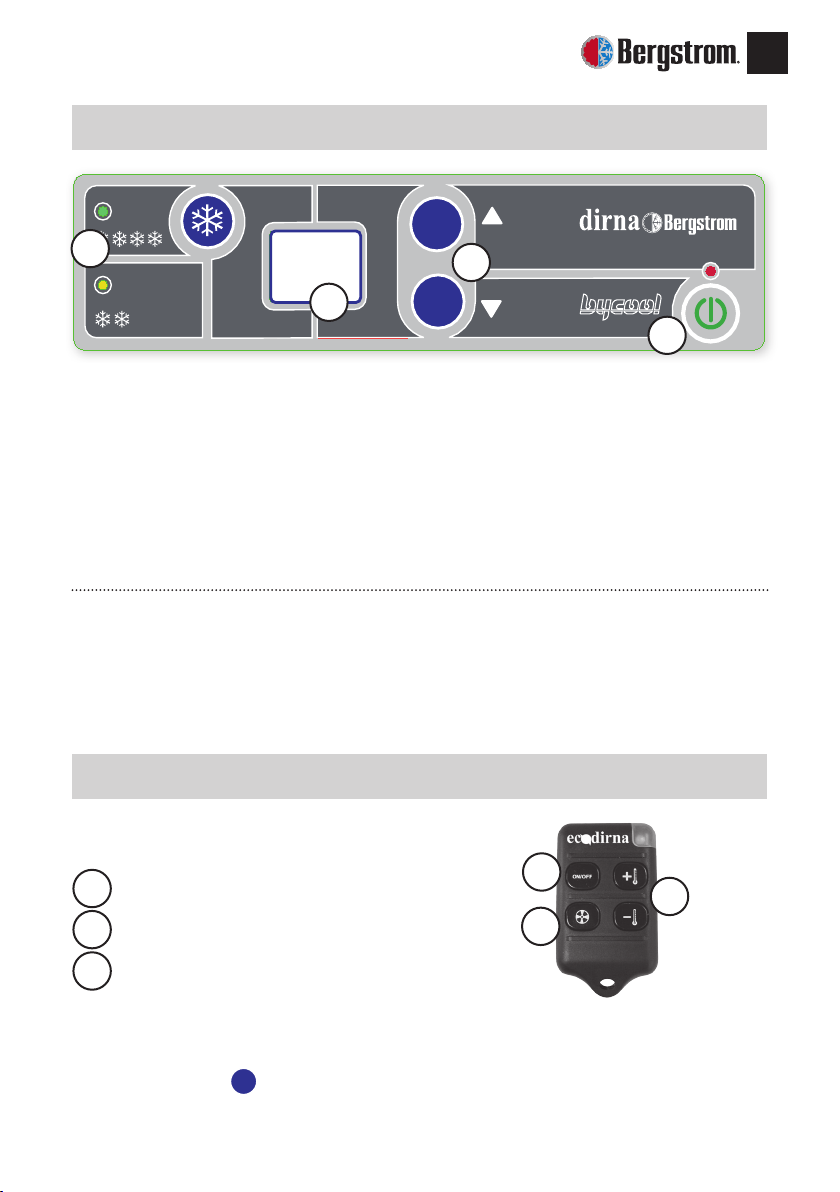

1.- On/off switch on /off the unit and functioning selection mode.
2.- Indicate the compressors functioning.
3.- Display: Screen where it shows the slected functioning and condition of the unit.
4.- Temperature selectors : To select the surrounding temperature and the blower speed
(this only in manual mode) , remote control programmation and Fahrenheit degrees.
• When you connect, the engine make leds control and you can read 88--SC on the display
and the engine swith off.
Remote control functions:
Switching on /off of equipment.
Blower speeds control.
Temperature control.
How to activate remote control:
In order to activate remote control, while equipment is switched off, push key
-
from control
panel until C
C
ashes on display. When it stops ashing, push the On/off key on in the remote
control. You will have to do it within 30 seconds or else you will have to repeat the whole
operation.
Control panel
Remote control
1
2
3
1
2
3
Special messages on the display (please see Troubleshooting):
Lb: Low battery.
EO: Poor contact of the return air sensor cables, or return air sensor faulty.
E2: Condenser fan or centrifugal blower failure.
E9: Compressor protection (cabin tilted).
ºC
ºF
TEMP
ON/OFF
+
-
2
3
1
4

EN SLIM FIT
10
By selecting this function, Slim Fit displays temperature inside cabin.
F2 programs the equipment so that it is automatically disconnected during a 1-9 hour period.
In order to program, push the On/off key until F2 is shown on display, select functioning
time using the keys
-
+
and conrm by pushing On/off .
In order to switch on Slim Fit, push the On/off key . Equipment always starts on function
F4 (Automatic Function). To change function, push the On/off key and the various
functions will be displayed one by one. Release key when desired function is reached. The
rst time equipment is switched on, it will be initiated with the pre-established parameters.
Equipment switching on
Function
F1 -Digital thermometer function
Function
F2 -Time programming function
How to deactivate remote control:
In order to deactivate remote control, push key
-
of control panel until
C
C
, ashes on dis-
play. Once it stops ashing, push key
+
on panel. You will have to do it within 30 seconds
or else you will have to repeat the whole operation.
To select F0 the display shows the set temperature and allows the user to choose the
comfort temperature which will be displayed from 15ºC to 27ºC (59ºF to 71ºF) and to
vary the unit blower speed (5 speeds indicated with the characters V1 to V5 ).
Comfort temperature can be controlled by briey pressing the keys
-
+
. of the control
panel or remote control.
The blower speeds are controlled by keeping the keys
-
+
of the control panel
pressed down or from the remote control, with the display showing V1 , V2 , V3 ,
V4 , V5 . The display shows the degrees selected when the unit is running.
Function
F0 - Manual operation

EN
SLIM FIT
11
To activate this function, keep the On/Off key pressed down until the display shows
F6 , and then release the key to directly enable ºF. To return to ºC, keep the control panel
-
key pressed down with the unit switched off, at which point
C
C
, will ash; when it
stops ashing, press the control panel
+
key. The remote control is disabled when
carrying out this operation, meaning it must be activated again once nished.
Function
F6 -ºF Selection
Selecting F4 allows the user to choose the comfort temperature 15ºC to 27ºC (59ºF to
71ºF), which will be selected from the control panel
-
+
or the remote control
. When selecting, the display will switch between
CA and the degrees selected.
With this function the unit automatically regulates and controls comfort temperature by
acting on the compressors and fan speed. Pressing the remote control key cancels
function F4 and moves to F0 (Manual Function). The unit runs initially in F4 with the
default parameters.
Function
F4 -Automatic unit operation

EN SLIM FIT
12
Wiring diagram
IMPORTANT NOTE!
Take care not to invert polarities when connecting the unit. If this happens, the plate does not come
on and the unit does not work.
Az Blue
NBlack
RRed
VGreen
BWhite
AYellow
Na Orange
MBrown
Return
air sensor
Electronic
board
Centrifugal
blower
Condenser
fan
authorized connection
inside cabin
Compressor
electronic
module
Compressor
electronic
module
Compressor
Compressor
2,9 Amp.
PWM.
NTC 15KΩ a 25º
Comsuption 30 mAmp.
2,6 Amp.
Authorized connection or
battery

EN
SLIM FIT
13

FR SLIM FIT
14
Merci de votre acquisition et de coner en notre gamme de produits. Slim Fit est un
appareil de Climatisation conçu et fabriqué par Bergstrom pour être utilisé à moteur
arrêté du véhicule pendant les périodes d’arrêt à l’ombre et/ou pendant la nuit. Le seul
entretien requis est le nettoyage régulier du condensateur d’au moins une fois par an (1).
Slim Fit a été conçu avec la technologie la plus avancée pour obtenir un rendement
efcace, une réduction du combustible et des émissions de CO2vers l’atmosphère. Ce
sont ces caractéristiques qui le rendent unique sur le marché de la Climatisation pour
véhicules.
Si la température dans la cabine de votre véhicule est très élevée pour le repos,
refroidissez la cabine avec la Climatisation du véhicule pendant quelques minutes puis
branchez le Slim Fit pour maintenir la température de confort.
Pour quelque doute, consultez votre concessionnaire ou directement Bergstrom.
N’oubliez pas de demander à votre concessionnaire votre carte de garantie.
(1) Pou réaliser cette option, il est nécessaire de démonter le couvercle supérieur en plastique de
l’appareil (9 vis letées) et de soufer avec de l’air à pression. Il est recommandé que cette
opération sois effectuée par un Service Autorisé par Bergstrom.
ATTENTION : Si pendant le montage, l’équipement
s’incline ou si la cabine est repliée avec l’équipement
monté, une fois que ce dernier récupère sa position
horizontale, il faudra attendre au moins 60 minutes avant
de le remettre en marche.
!
RECOMMANDATION : pour obtenir un fonctionnement
optimal de l’équipement, il est conseillé de le mettre
en marche régulièrement pendant les mois d’hiver, an
d’éviter la détérioration des joints.
!

FR
SLIM FIT
15
1.- On/off: allumer/étaindre l´unité et sélection des modes du fonctionnement.
2.- Indique le fonctionnement des compresseurs.
3.- Display: Écran ou se montre la fonction désirée et l´état de l´unité.
4.- Sélecteurs du tèmperature: selection de la température ambiant et la vittesse du soufeur
(celui ci uniquement sur le mode manuel) programmation de la télécommande et dégrees
Fahrenheit.
• Au moment de se connecter, l’appareil effectue une check-up des leds et l’écran montre 88--SC
puis s’éteint.
Fonctions de la Télécommande:
Allumage / Éteignage de l’appareil.
Contrôle des vitesses du soufeur.
Contrôle de température.
Enregistrer la télécommande:
Pour enregistrer la télécommande, avec l’appareil éteint, maintenir appuyée la touche du
panneau de contrôle
-
; lorsqu’il devient xe, pousser la touche On/off de la télécommande
avant 30 sec. ou il faudra répéter l’opération.
Panneau de contrôle
Télécommande
Messages spéciaux de l’écran (veuillez voir Diagnostic de pannes):
Lb: Faible batterie
EO: Faux contact des câbles du senseur air de retour ou senseur air de retour en panne.
E2: Faille du ventilateur du condensateur ou soufeur centrifuge.
E9: Protection compresseurs (cabine rabattue).
1
2
3
1
2
3
ºC
ºF
TEMP
ON/OFF
+
-
2
3
1
4

FR SLIM FIT
16
En sélectionnant cette Fonction Slim Cool indique à l’écran la température intérieure de la cabine.
F2 programme l’appareil pour sa déconnexion automatique sur une période entre 1 et 9
heures. Pour programmer, maintenir appuyée la touche On/off jusqu’à visualiser à
l’écran F2 , sélectionner le temps de fonctionnement avec les touches
-
+
et conrmer
en appuyant sur On/off .
Pour allumer Slim Fit pousser la touche On/off . L’appareil démarre toujours en Fonction
F4 (Fonction Automatique). Pour changer de fonction, il faut maintenir appuyée On/off
, vous passerez par les différentes fonctions sur le display ; lâcher au moment d’obtenir
la fonction choisie. Lors de la première mise en marche, l’appareil d’initialisera avec les
paramètres établis d’usine.
Allumage de l’Appareil
Fonction
F1 -Fonction thermomètre numérique
Fonction
F2 -Fonction Programmatrice de temps
Eliminer la télécommande:
Pour éliminer la télécommande, il faut maintenir appuyée la touche du panneau de contrôle
-
jusqu’à ce que
C
C
, apparaisse à l’écran en clignotant ; lorsqu’il devient xe, pousser la
touche
+
du panneau avant 30 sec. ou il faudra répéter l’opération.
F0 permet à l’usager de choisir la température de confort qui apparaîtra à l’afchage, de 15ºC
à 27ºC ou 59ºF à 71ºF ainsi que de varier la vitesse de la soufante de l’appareil (5 vitesses
signalées par les sigles VI à V5 ).
La température de confort est contrôlée en appuyant brièvement sur les touches
-
+
du
panneau de contrôle ou de la télécommande.
Les vitesses de la soufante seront contrôlées en appuyant et maintenant les touches du
panneau de contrôle
-
+
ou de la télécommande , les sigles
V1 , V2 , V3 , V4 , V5
apparaîtront à l’afchage. Quand l’appareil est en fonctionnement, les degrés sélectionnés
sont afchés.
Fonction
F0 – Fonctionnement Manuel

FR
SLIM FIT
17
Pour activer cette fonction il faut maintenir poussée la touche On/Off jusqu’à ce que
l’écran afche F6 , lâcher la touche et ºF s’activera directement. Pour revenir sur ºC, maintenir
poussée la touche
-
du panneau de contrôle avec l’appareil éteint, l’écran afchera
C
C
en
clignotant, une fois xe, pousser la touche
+
du panneau de contrôle. Au moment de cette
opération, la commande se désactive et en terminant, la commande devra être enregistrée
de nouveau.
Fonction
F6 -Sélection º F
En sélectionnant F4 , l’usager pourra choisir la température de confort de 15ºC à 27ºC, ou 59ºF
à 71ºF qu’il sélectionnera à l’aide des touches
-
+
du panneau de contrôle ou celles de la
télécommande . Lors de la sélection, ca et les degrés sélectionnés apparaîtront
intercalés à l’afchage. Avec cette fonction, l’appareil règle et contrôle automatiquement la
température de confort en intervenant sur les vitesses du ventilateur et des compresseurs.
En appuyant sur la touche de la télécommande, la fonction F4 est annulée et passe à
F0 (Fonction Manuelle). A la première mise en marche, l’appareil s’initialisera en F4 avec
les paramètres établis en usine.
Fonction
F4 -Fonctionnement automatique de l’appareil

FR SLIM FIT
18
Câblage electrique
AVIS IMPORTANT !
Attention de ne pas inverser les polarités dans la connexion de l’alimentation à l’équipement. Si
cela se produisait, la plaque ne s’allumerait pas et l’équipement ne fonctionnerait pas.
Az Blue
NBlack
RRed
VGreen
BWhite
AYellow
Na Orange
MBrown
Capteur
d’air de retour
Contrôle
électronique
Soufeur
centrifuge
Ventilateur du
condenseur
connexion autorisée à
l’intérieur de la cabine
Commande
électronique
compresseur
Commande
électronique
compresseur
1 Compresseur
2 Compresseur
2,9 Amp.
PWM.
NTC 15KΩ a 25º
Consommation
électrique30 mAmp.
2,6 Amp.
Autorisé ou connexion
de la batterie

FR
SLIM FIT
19

GE SLIM FIT
20
Wir danken Ihnen, dass Sie sich für unsere Produktreihe entschieden haben. Slim Fit
ist eine von Bergstrom konstruierte und hergestellte Klimaanlage zum Einsatz in außer
Betrieb bendlichen und im Schatten und/oder nachts abgestellten Motorfahrzeugen.
Die Instandhaltung erfordert lediglich die gelegentliche Reinigung (mindestens 1 Mal
jährlich) des Kondensators. (1).
Slim Fit wurde mit modernster Technologie konstruiert, um eine leistungsfähige und
treibstoffsparende Anlage mit geringem CO2–Ausstoß zu erhalten. Gerade diese
Eigenschaften machen sie zu einer einzigartigen Fahrzeugklimaanlage auf dem Markt.
Bei sehr hoher Fahrerhausinnentemperatur bei stehenden Fahrzeug kühlen Sie die
Kabine wenige Minuten lang mit der Klimaanlage des Fahrzeuigs und schalten Sie dann
Slim Fit ein, um die Komforttemperatur zu halten.
Bei Unklarheiten wenden Sie sich an Ihren Vertragshändler oder direkt an Bergstrom.
Vergessen Sie nicht, bei Ihrem Vertragshändler den Garantieschein anzufordern.
(1) Für dien Reinigung muss die obere Kunststoffplatte der Anlage (9 Blechschrauben)
abgenommen werden, um mit Druckluft zu reinigen. Dieser Vorgang sollte am besten von einem
von Bergstrom autorisierten Kundendienst vorgenommen werden.
ACHTUNG:
Sollte das Gerät während des Einbaus ins Schwanken
geraten oder die Kabine umkippen, muss man von dem
Moment, wo sich das Gerät wieder in waagerechter
Stellung bendet, mindestens 60 Minuten abwarten bis
es in Betrieb genommen werden kann.
!
EMPFEHLUNG:
Für einen besseren betrieb des geräts sollte es während
der wintermonate gelegentlich in betrieb genommen
werden, um zu vermeiden, dass die dichtungen kaputt
gehen.
!
