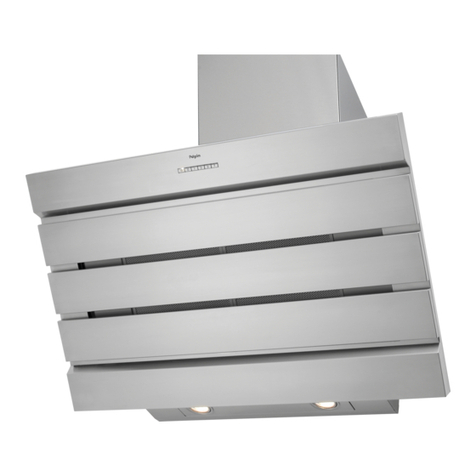

Bertazzoni KTI120PRO1XA User manual

KTI90PRO1XA
KTI120PRO1XA
MANUALE DI INSTALLAZIONE
Avvertenza! Prima di procedere
all'installazione, leggere le informazioni sulla
sicurezza contenute nel Manuale d'uso.
IT
MONTAGEANLEITUNG
Warnhinweis! Vor der Montage die in der
Bedienungsanleitung enthaltenen
Sicherheitsinformationen lesen.
DE
INSTALLATION MANUAL
Warning! Before proceeding with installation,
read the safety information in the User
Manual.
EN
MANUEL D'INSTALLATION
Avertissement ! Avant de procéder à
l’installation, veuillez lire les informations sur
la sécurité contenues dans le manuel de
l’utilisateur.
FR
INSTALLATIEHANDLEIDING
Waarschuwing! Lees de veiligheidsinformatie
in de gebruikershandleiding alvorens het
apparaat te installeren.
NL
MANUAL DE INSTALACIÓN
¡Advertencia! Antes de proceder a la
instalación, lea las indicaciones de seguridad
del manual de instrucciones.
ES
INSTALLATIONSVEJLEDNING
Advarsel! Læs sikkerhedsreglerne i
brugsanvisningen inden installation.
DA
ASENNUSOHJEET
Varoitus! Ennen laitteen asentamista lue
käyttöoppaassa olevat turvallisuustiedot.
FI
INSTALLASJONSVEILEDNING
Advarsel! Les sikkerhetsinstruksjonene i
bruksveiledningen før apparatet installeres.
NO
INSTALLATIONSANVISNINGAR
Varning! Läs säkerhetsföreskrifterna i
bruksanvisningen innan apparaten
installeras.
SV
INSTRUKCJA INSTALACJI
Ostrzeżenie! Przed przystąpieniem do
instalacji należy przeczytać informacje
dotyczące bezpieczeństwa znajdujące się w
instrukcji obsługi.
PL
All manuals and user guides at all-guides.com
all-guides.com

All manuals and user guides at all-guides.com

3
A
4x
(3,5x9,5)
B
4x
(6,4x16x1)
B1
4x
(4,5x12x1)
C
4x
(M6)
L
4x
I
4x
(6x70)
A1
2x
(2,9x12,7)
A2
2x
(2,9x6,5)
O
K
4x
(M6x80)
T1 T2 T3
T4
Y1
2x
(M4x15)
L1
4x
All manuals and user guides at all-guides.com

4
L = 65 cm
min.
2x ø 120 mm
ø 150 mm 2x ø 150 mm
WW
All manuals and user guides at all-guides.com

5
All manuals and user guides at all-guides.com

6
3 4
2
1
Ø10 mm
x4
OK!
5 mm
L1
OK!
5 mm
I
L
OK!
5 mm
K
B
C
OK!
5 mm
All manuals and user guides at all-guides.com
all-guides.com

7
A1
2x
A2
2x
1
4
MIN
700
mm
MAX
1040
mm
MIN
700
mm
MAX
1040
mm
2
3
5
6
5
7
6
1
2
T1 T2 T3
T4
All manuals and user guides at all-guides.com

8
8
ø 150
O
ø 120
9
All manuals and user guides at all-guides.com

9
11
10
1
2
3
All manuals and user guides at all-guides.com

10
12
13
Z
All manuals and user guides at all-guides.com

11
B1
4x A
4x
(3,5x9,5)
14
15 16
1
2
3
Y1
2x
(M4x15)
All manuals and user guides at all-guides.com
all-guides.com

12
17
Z
All manuals and user guides at all-guides.com

13
18
W
19
Z
Z
All manuals and user guides at all-guides.com

All manuals and user guides at all-guides.com

All manuals and user guides at all-guides.com

991.0553.674_02 - 190527
D00004988_01
