Beyerdynamic MCE 86 User manual

PRODUKT-
INFORMATION
PRODUCT
INFORMATION
INFORMATIONS
DE PRODUIT
MCE 86
MCE 87
Kondensator-Mikrofone
Condenser Microphones
Microphones condensateurs
interstage
Phistersvej 31, 2900 Hellerup, Danmark
Telefon [phone], fax [phone]
www.interstage.dk
-pro audio with a smile

2
PRODUKTINFORMATION MCE 86/87
PRODUCT INFORMATION MCE 86/87
INFORMATIONS DE PRODUIT MCE 86/87
deutsch
englishfrançais
INHALT / CONTENTS / SOMMAIRE
Anwendung. . . . . . . . . . . . . . . . . . . . . . . . . Seite 3
Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . Seite 3
Speisung . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 3
Inbetriebnahme. . . . . . . . . . . . . . . . . . . . . . Seite 4
Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5
Ausführungen . . . . . . . . . . . . . . . . . . . . . . . Seite 5
Zubehör - optional . . . . . . . . . . . . . . . . . . . Seite 5
Technische Daten. . . . . . . . . . . . . . . . . . . . . Seite 6
Frequenzkurve. . . . . . . . . . . . . . . . . . . . . . . Seite 18
Richtdiagramm . . . . . . . . . . . . . . . . . . . . . . Seite 18
Schaltbild . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 18
Übersicht Mikrofon / Zubehör. . . . . . . . . . . Seite 19
Applications. . . . . . . . . . . . . . . . . . . . . . . . . Page 8
Description. . . . . . . . . . . . . . . . . . . . . . . . . . Page 8
Powering . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 8
Setting up . . . . . . . . . . . . . . . . . . . . . . . . . . Page 8
Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 9
Versions . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 10
Optional Accessories . . . . . . . . . . . . . . . . . . Page 10
Technical Specifications . . . . . . . . . . . . . . . . Page 11
Frequency Response Curve . . . . . . . . . . . . . Page 18
Polar Pattern . . . . . . . . . . . . . . . . . . . . . . . . Page 18
Wiring Diagramm . . . . . . . . . . . . . . . . . . . . Page 18
Microphones / Accessories Survey . . . . . . . . Page 19
Applications. . . . . . . . . . . . . . . . . . . . . . . . . Page 13
Description. . . . . . . . . . . . . . . . . . . . . . . . . . Page 13
Alimentation . . . . . . . . . . . . . . . . . . . . . . . . Page 13
Mise en marche . . . . . . . . . . . . . . . . . . . . . . Page 14
Service après-vente . . . . . . . . . . . . . . . . . . . Page 14
Modèles . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 15
Accessoires en option . . . . . . . . . . . . . . . . . Page 15
Spécifications techniques. . . . . . . . . . . . . . . Page 16
Courbe de fréquence. . . . . . . . . . . . . . . . . . Page 18
Directivité . . . . . . . . . . . . . . . . . . . . . . . . . . Page 18
Diagramme de câblage . . . . . . . . . . . . . . . . Page 18
Vue de microphones / accessories . . . . . . . . Page 19

3
PRODUKTINFORMATION MCE 86/87
Sie haben sich für das Kondensatormikrofon MCE 86
bzw. MCE 87 von beyerdynamic entschieden. Vielen Dank für
Ihr Vertrauen. Nehmen Sie sich bitte einige Minuten Zeit und
lesen Sie diese Bedienungsanleitung vor Inbetriebnahme auf-
merksam durch.
Anwendung
Das MCE 86 bzw. MCE 87 ist ein extrem leichtes und
handliches Rohrrichtmikrofon zur Anbringung an Fernseh- und
Filmkameras bzw. Camcordern für den Außeneinsatz bei Re-
portagen ebenso wie im Studio, wo es mit der Mikrofonangel
geführt oder als Handmikrofon eingesetzt werden kann.
MCE 86 und MCE 86 S: Profikameras, Reportage, Mehrzweck-
hallen, Rednerpult, Theater, Schlagzeug-Overhead
MCE 87 S: Camcorder, DAT-, MD-Geräte
MCE 87 VS: Camcorder
Beschreibung
Das elektrostatische Wandlerelement und die Hyper-
nieren-/Keulencharakteristik des Mikrofons ergeben zusammen
exzellente Richteigenschaften bei hoher Empfindlichkeit. Das
Mikrofon nimmt durch seine Konstruktion und durch ein einge-
bautes Filter kaum Windgeräusche oder Körperschall von
Zoom-Motoren auf. Das Resultat ist eine bestechend präzise
Wiedergabe von nahezu jeder Schallquelle.
Mit einem Gewicht von nur 92 g ist das MCE 86 eines der leicht-
esten Rohrrichtmikrofone überhaupt, aber auch das MCE 87 S
(120 g) oder das MCE 87 VS (95 g) belasten bei der Kamerafüh-
rung nicht. Sein robuster Aufbau und seine reflexionsfreie
Oberflächenbeschichtung aus Nextel®machen es unempfind-
lich gegen äußere mechanische Einflüsse.
Speisung
Das MCE 86 kann aus jeder Phantomspeisequelle mit
Spannungen zwischen 8 und 48 V gespeist werden. Dort wo
keine Phantomspeisung verfügbar ist, empfehlen wir die Aus-
führung MCE 86 S, welche wahlweise mit einer 1,5 V-Batterie
gespeist werden kann bzw. das MCE 87 S für reinen Batterie-
betrieb.
deutsch

4
Das MCE 87 VS kann direkt aus dem Camcorder gespeist wer-
den, wenn dieser einen Ausgang für Fremdgeräte besitzt (5 - 9
V, 2,5 mm Klinke).
Inbetriebnahme
Alle MCE 86-Versionen sind trafosymmetrisch ausge-
führt und erlauben so den störungsfreien Betrieb an langen
Kabeln.
Bei Störungen durch Einstreuung des Suchers wird das in dieser
Hinsicht extrem unempfindliche MCE 87 in der unsymmetrischen
Ausführung eingesetzt.

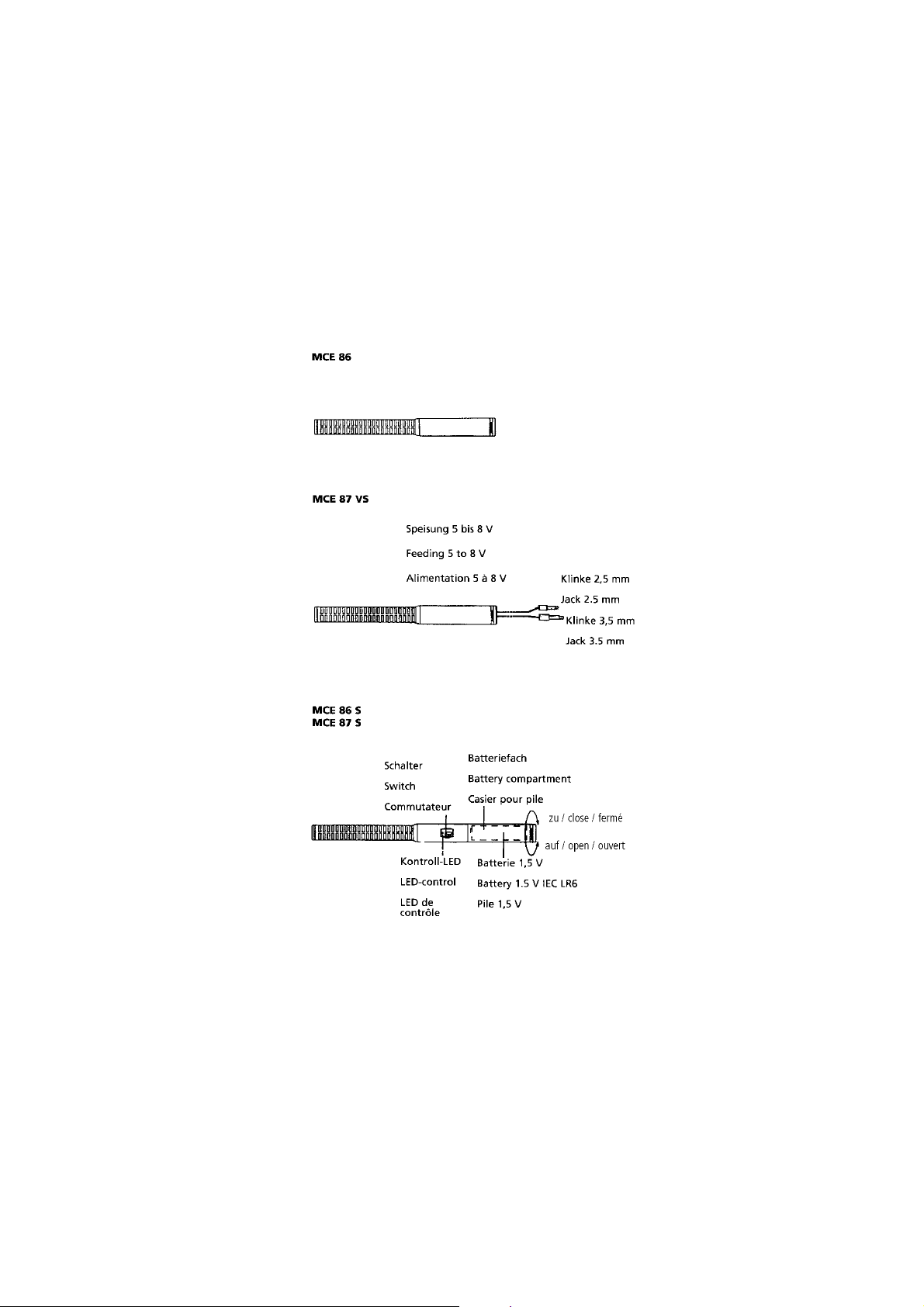

Bei allen batteriegespeisten Modellen besitzt das Mikrofon
einen Schalter und eine Kontroll-LED für den Batteriezustand.
Die typische Batterie-Lebensdauer beträgt 80 Stunden.
Batteriebetrieb
MCE 86 S und MCE 87 S
Betreiben Sie das Mikrofon bei Batteriebetrieb in der
Schalterstellung „On“ und nicht in „B.C.“ (Battery Check). Das
Mikrofon arbeitet zwar, hat aber einen erheblich höheren
Stromverbrauch. Darüberhinaus sind in dieser Betriebsart Pfeif-
geräusche möglich.
MCE 87 S
Es darf keine Phantom- oder Tonaderspeisung angelegt werden,
da dieses Mikrofon nur für Batteriespeisung ausgelegt ist.
Das Anschlußkabel MWK N(C)-K2 hat eine 3,5 mm Monoklinke
zum Anschluß an Camcorder. Falls bei Stereocamcordern nur
ein Tonkanal aufgenommen wird, muß der Monoklinkenstek-
ker gegen einen Stereostecker ausgetauscht werden. Setzen Sie
sich bitte mit Ihrem Händler oder Ihrer beyerdynamic Vertretung
in Verbindung.
Phantomspeisung
MCE 86 S
Bei angelegter Phantomspeisung ist der Schalter ohne Funktion,
nicht auf „B.C.“ (Battery Check) betreiben.
MCE 87
Bei Betrieb mit Taschensendern und TPK 170 N(C)F muß
Kontakt 4 am Lemo-Stecker belegt werden.
deutsch

5
MCE 87 VS
Der 3,5 mm Stereo-Klinkenstecker ist auf Mono gebrückt.
Service
Im Servicefall wenden Sie sich bitte an autorisiertes
Fachpersonal. Öffnen Sie das Mikrofon auf keinen Fall selbst,
Sie könnten sonst alle Garantieansprüche verlieren.
Ausführungen
Bez. Beschreibung . . . . . . . . . . . . . . . . . . Best.-Nr.
MCE 86.01 inkl. elastische Aufhängung EA 86
und Befestigungsset für Blitzschuh . . 405.701
MCE 86.02 inkl. elastische Aufhängung EA 19/25
und Mikrofonklammer MKV 111 . . . . 405.580
MCE 86 S.01 inkl. elastische Aufhängung EA 86
und Befestigungsset für Blitzschuh
für Phantom- oder Batteriespeisung,
mit Schalter . . . . . . . . . . . . . . . . . . . . 406.074
MCE 86 S.02 inkl. elastische Aufhängung EA 19/25
und Mikrofonklammer MKV 111,
für Phantom- oder Batteriespeisung,
mit Schalter . . . . . . . . . . . . . . . . . . . . 406.066
MCE 87 S Batteriespeisung (schaltbar), inkl.
elastische Aufhängung EA 86
und Befestigungsset für Blitzschuh,
mit Wendelkabel MWK N(C)-K2
(XLR - 3,5 mm Klinke). . . . . . . . . . . . . 418.374
MCE 87 VS inkl. elastische Aufhängung EA 86
und Befestigungsset für Blitzschuh,
mit Windschutz WS 716, Speisung
direkt aus dem Camcorder oder
externer Akku . . . . . . . . . . . . . . . . . . 427.721
Zubehör - optional
BS 86 Blitzschuh-Set. . . . . . . . . . . . . . . . . . . 460.370
MKV 8 Mikrofonklammer mit 3/8"-Innen-
gewinde, für Schaft 22 - 32 mm. . . . . 407.216
MSG 248.1 Speisegerät für 2 Mikrofone,
für symmetrische und
unsymmetrische Eingänge . . . . . . . . . 100.943
deutsch

6
MVK N(C)-K3 Anschlußkabel XLR-Klinke
(3,5 mm Stereo), 1,5 m. . . . . . . . . . . . 406.813
MWK N(C)-K2 Wendelkabel XLR-Klinke (3,5 mm) . . 415.642
MZA 716 Mikrofonangel, inkl. MZG 2,
0,96 - 3,15 m. . . . . . . . . . . . . . . . . . . . 140.848
MZA 717 Mikrofonangel, 0,61 - 1,59 m. . . . . . . 400.807
MZA 718 Mikrofonangel, 0,93 - 3,20 m. . . . . . . 406.260
MZG 1 Stativadapter für SWS 86 . . . . . . . . . . 271.624
MZG 2 Mikrofonangel-Gelenk für
MZA 716/718 . . . . . . . . . . . . . . . . . . . 234.249
MZP 86 Pistolenhandgriff für EA 86 . . . . . . . . 407.666
KWS 86 Set Set bestehend aus Korbwindschutz
KWS 86, elastische Aufhängung EA 86,
Pistolenhandgriff MZP 767. . . . . . . . . 431.265
SWS 86 Softie, inkl. Pistolenhandgriff
MZP 767 . . . . . . . . . . . . . . . . . . . . . . . 421.278
WJ 726 Windjammer . . . . . . . . . . . . . . . . . . . 421.251
WS 716 Windschutz, anthrazit . . . . . . . . . . . . 134.538
Technische Daten
Type MCE 86 MCE 86 S
Wandlerprinzip . . . . . . . . . . . . . . . Kondensator Kondensator
(Back-Elektret) (Back-Elektret)
Arbeitsprinzip. . . . . . . . . . . . . . . . . Druckgradient Druckgradient
Übertragungsbereich . . . . . . . . . . . 50 - 18.000 Hz 50 - 18.000 Hz
Richtcharakteristik . . . . . . . . . . . . . Hyperniere/Keule Hyperniere/Keule
Feldleerlaufübertragungsfaktor
bei 1 kHz . . . . . . . . . . . . . . . . . . . . 4,2 mV/Pa = -47 dBV 4,2 mV/Pa = -47 dBV
Nennimpedanz. . . . . . . . . . . . . . . . 190 Ω190 Ω
Nennabschlußimpedanz. . . . . . . . . 1000 Ω1000 Ω
Max. Grenzschalldruckpegel
bei 1 kHz . . . . . . . . . . . . . . . . . . . . 138 dB 138 dB
Geräuschspannungsabstand bez.
auf 1 Pa . . . . . . . . . . . . . . . . . . . . . 61 dB 61 dB
A-bewerteter
Äquivalentschalldruckpegel . . . . . . 25 dB 25 dB
Geräuschspannung. . . . . . . . . . . . . 3,8 µVs 3,8 µVs
Anschlußstecker . . . . . . . . . . . . . . . 3-pol. XLR 3-pol. XLR
Spannungsversorgung . . . . . . . . . . 8 - 48 V Phantom 8 - 48 V Phantom oder
1,5 V Batterie (LR6 AA)
(schaltbar)
Speisestrom . . . . . . . . . . . . . . . . . . 2,7 - 3,2 mA 2,7 - 3,2 mA
Länge . . . . . . . . . . . . . . . . . . . . . . . 253 mm 310 mm
Durchmesser. . . . . . . . . . . . . . . . . . 25/21 mm 25/21 mm
Gewicht ohne Kabel. . . . . . . . . . . . 92 g 130 g
deutsch

7
Type MCE 87 S MCE 87 VS
Wandlerprinzip . . . . . . . . . . . . . . . Kondensator Kondensator
(Back-Elektret) (Back-Elektret)
Arbeitsprinzip. . . . . . . . . . . . . . . . . Druckgradient Druckgradient
Übertragungsbereich . . . . . . . . . . . 50 - 18.000 Hz 50 - 18.000 Hz
Richtcharakteristik . . . . . . . . . . . . . Hyperniere/Keule Hyperniere/Keule
Feldleerlaufübertragungsfaktor
bei 1 kHz . . . . . . . . . . . . . . . . . . . . 4,2 mV/Pa = -47 dBV 12 mV/Pa = -38 dBV
Nennimpedanz. . . . . . . . . . . . . . . . 190 Ω50 Ω
Nennabschlußimpedanz. . . . . . . . . 1000 Ω1000 Ω
Max. Grenzschalldruckpegel
bei 1 kHz . . . . . . . . . . . . . . . . . . . . 138 dB 122 dB
Geräuschspannungsabstand bez.
auf 1 Pa . . . . . . . . . . . . . . . . . . . . . 61 dB 61 dB
A-bewerteter
Äquivalentschalldruckpegel . . . . . . 25 dB 25 dB
Geräuschspannung. . . . . . . . . . . . . 3,8 µVs 11 µVs
Anschlußstecker . . . . . . . . . . . . . . . 3-pol. XLR 3-pol. XLR
Spannungsversorgung . . . . . . . . . . 1,5 V Batterie (LR6 AA) 5 - 9 V DC
(schaltbar)
Speisestrom . . . . . . . . . . . . . . . . . . 20 mA (1,5 V) 3,5 mA
Länge . . . . . . . . . . . . . . . . . . . . . . . 310 mm 255 mm
Durchmesser. . . . . . . . . . . . . . . . . . 25/21 mm 25/21 mm
Gewicht ohne Kabel. . . . . . . . . . . . 120 g 95 g mit Kabel u.
Stecker
deutsch

8
PRODUCT INFORMATION MCE 86/87
Thank you for selecting the MCE 86 / MCE 87 condenser
microphone. Please take some time to read carefully through
this product information before setting up the equipment.
Applications
The MCE 86 and MCE 87 are extremely versatile and
lightweight shotgun microphones for camera or camcorder
mounting. They can be used for outdoor applications and in
studios with fishpole booms or as handhelds.
MCE 86 and MCE 86 S: Professional cameras, interviewing,
multipurpose halls, lecterns, theatre, drums, overhead
MCE 87 S: Camcorder, DAT-, MD-recorders
MCE 87 VS: Camcorder
Description
The microphone’s condenser element and hypercardioid/
lobe polar pattern provide high sensitivity, excellent off-axis
rejection and accurate reproduction of any sound source. Its
rugged design and built-in filter make it insensitive to wind
and vibrations.
Weighing 92 g, the MCE 86 is one of the lightest shotgun
microphones available. Neither MCE 87 S (120 g) or the MCE 87 VS
(95 g) disturb camera handling. The rugged design and non-
glare Nextel®finish provide protection against the rigors of on-
location production.
Powering
The MCE 86 can be powered with any phantom power
source supplying 8 to 48 V. If no phantom power source is avail-
able, the battery/phantom powered version MCE 86 S or the
battery powered version MCE 87 S can be used.
The MCE 87 VS can be powered directly by the camcorder, if
an output for external devices is provided (5 - 9 V, 2.5 mm jack).
Setting up
The balanced output of the MCE 86 versions allow the
use of long cables. The output of the MCE 87 is unbalanced. This
microphone, however, is extremely insensitive to interference
english

9
english
caused by electronic view finders.
All battery powered microphones have a switch and an LED indi-
cating the battery state. The life of a battery is around 80 hours.
Battery powered
MCE 86 S and MCE 87 S
When using a battery keep the microphone switch in the “On”
position and not in the “B.C.” (Battery Check) position. The
microphone is working, but the power consumption is
increased and feedback can occur.
MCE 87 S
Do not use phantom power with the MCE 87 S; this microphone
is only designed for battery powering.
The MWK N(C)-K2 connecting cable is equipped with a 3.5 mm
mono jack plug for camcorders. If only one sound channel is
recorded on a stereo camcorder, the mono jack plug should be
replaced by a stereo plug. Please contact your beyerdynamic
dealer.
Phantom powered
MCE 86 S
When using phantom power, the B.C. switch position does not
work. Do not operate in the “B.C.” (Battery Check) position.
MCE 87
When using the MCE 87 with a beltpack transmitter and the
TPK 170 N(C)F cable, pin 4 of the Lemo connector is positive
power.
MCE 87 VS
The 3.5 mm stereo jack plug is wired for mono recording.
Service
Servicing must be carried out by qualified service
personnel only. Dismantling the microphone yourself will
render the guarantee null and void.

10
english
Versions
Model Description. . . . . . . . . . . . . . . . . . . . Order #
MCE 86.01 incl. EA 86 elastic suspension and
mounting kit for flash holder . . . . . . 405.701
MCE 86.02 incl. EA 19/25 elastic suspension and
MKV 111 microphone clamp . . . . . . . 405.580
MCE 86 S.01 incl. EA 86 elastic suspension and
mounting kit for flash holder,
for phantom or battery powering,
with switch. . . . . . . . . . . . . . . . . . . . . 406.074
MCE 86 S.02 incl. EA 19/25 elastic suspension and
MKV 111 microphone clamp,
for phantom or battery powering,
with switch. . . . . . . . . . . . . . . . . . . . . 406.066
MCE 87 S Battery powering (switchable), incl.
EA 86 elastic suspension and
mounting kit for flash holder,
with MWK N(C)-K2 (XLR - mini jack)
coiled cable . . . . . . . . . . . . . . . . . . . . 418.374
MCE 87 VS incl. EA 86 elastic suspension and
mounting kit for flash holder,
with WS 716 windscreen, supply
directly from the camcorder or
external battery . . . . . . . . . . . . . . . . . 427.721
Optional Accessories
BS 86 Set for flash holder . . . . . . . . . . . . . . 460.370
MKV 8 Microphone clamp with 3/8" internal
thread, for shaft diameter
of 22 - 32 mm. . . . . . . . . . . . . . . . . . . 407.216
MSG 248.1 Power supply unit for 2 microphones,
for balanced and
unbalanced inputs . . . . . . . . . . . . . . . 100.943
MVK N(C)-K3 Connecting cable XLR-Jack
(3.5 mm Stereo), 1.5 m. . . . . . . . . . . . 406.813
MWK N(C)-K2 Coiled cable XLR-Jack (3.5 mm) . . . . . 415.642
MZA 716 Fishpole boom, incl. MZG 2,
0.96 - 3.15 m. . . . . . . . . . . . . . . . . . . . 140.848
MZA 717 Fishpole boom, 0.61 - 1.59 m . . . . . . . 400.807
MZA 718 Fishpole boom, 0.93 - 3.20 m . . . . . . . 406.260
MZG 1 Stand adapter for SWS 86 . . . . . . . . . 271.624

11
english
MZG 2 Fishpole boom joint for
MZA 716/718 . . . . . . . . . . . . . . . . . . . 234.249
MZP 86 Pistol grip for EA 86 . . . . . . . . . . . . . . 407.666
KWS 86 Set Set consisting of KWS 86 basket-type
windscreen, EA 86 elastic suspension,
MZP 767 pistol grip . . . . . . . . . . . . . . 431.265
SWS 86 Softie, incl. MZP 767 pistol grip . . . . . 421.278
WJ 726 Windjammer . . . . . . . . . . . . . . . . . . . 421.251
WS 716 Windscreen, charcoal-grey . . . . . . . . . 134.538
Technical Specifications
Type MCE 86 MCE 86 S
Transducer type . . . . . . . . . . . . . . . Condenser Condenser
(back electret) (back electret)
Operating principle . . . . . . . . . . . . Pressure gradient Pressure gradient
Frequency response . . . . . . . . . . . . 50 - 18,000 Hz 50 - 18,000 Hz
Polar pattern . . . . . . . . . . . . . . . . . Hypercardioid/lobe Hypercardioid/lobe
Open circuit voltage at 1 kHz . . . . 4.2 mV/Pa = -47 dBV 4.2 mV/Pa = -47 dBV
Nominal impedance . . . . . . . . . . . . 190 Ω190 Ω
Load impedance. . . . . . . . . . . . . . . 1000 Ω1000 Ω
Max. SPL at 1 kHz. . . . . . . . . . . . . . 138 dB 138 dB
Signal-to-noise ratio rel. to 1 Pa . . 61 dB 61 dB
A-weighted equivalent SPL . . . . . . 25 dB 25 dB
Noise voltage . . . . . . . . . . . . . . . . . 3.8 µVs 3.8 µVs
Male connector . . . . . . . . . . . . . . . 3-pin XLR 3-pin XLR
Supply voltage . . . . . . . . . . . . . . . . 8 - 48 V phantom 8 - 48 V phantom or
1.5 V battery (LR6 AA)
(switchable)
Current consumption . . . . . . . . . . . 2.7 - 3.2 mA 2.7 - 3.2 mA
Length . . . . . . . . . . . . . . . . . . . . . . 253 mm 310 mm
Diameter . . . . . . . . . . . . . . . . . . . . 25/21 mm 25/21 mm
Weight without cable . . . . . . . . . . 92 g 130 g

12
english
Type MCE 87 S MCE 87 VS
Transducer type . . . . . . . . . . . . . . . Condenser Condenser
(back electret) (back electret)
Operating principle . . . . . . . . . . . . Pressure gradient Pressure gradient
Frequency response . . . . . . . . . . . . 50 - 18,000 Hz 50 - 18,000 Hz
Polar pattern . . . . . . . . . . . . . . . . . Hypercardioid/lobe Hypercardioid/lobe
Open circuit voltage at 1 kHz . . . . 4.2 mV/Pa = -47 dBV 12 mV/Pa = -38 dBV
Nominal impedance . . . . . . . . . . . . 190 Ω50 Ω
Load impedance. . . . . . . . . . . . . . . 1000 Ω1000 Ω
Max. SPL at 1 kHz. . . . . . . . . . . . . . 138 dB 122 dB
Signal-to-noise ratio rel. to 1 Pa . . 61 dB 61 dB
A-weighted equivalent SPL . . . . . . 25 dB 25 dB
Noise voltage . . . . . . . . . . . . . . . . . 3.8 µVs 11 µVs
Male connector . . . . . . . . . . . . . . . 3-pin XLR 3-pin XLR
Supply voltage . . . . . . . . . . . . . . . . 1.5 V battery (LR6 AA) 5 - 9 V DC
(switchable)
Current consumption . . . . . . . . . . . 20 mA (1.5 V) 3.5 mA
Length . . . . . . . . . . . . . . . . . . . . . . 310 mm 255 mm
Diameter . . . . . . . . . . . . . . . . . . . . 25/21 mm 25/21 mm
Weight without cable . . . . . . . . . . 120 g 95 g with cable and
plug

13
INFORMATIONS DE PRODUIT MCE 86/87
Nous vous félicitons pour l’achat du microphone con-
densateur MCE 86 ou MCE 87 de beyerdynamic et vous remer-
cions de votre confiance. Veuillez lire attentivement ces infor-
mations produit avant de la mise en marche du microphone.
Applications
Le MCE 86 resp. MCE 87 est un microphone canon très
léger et polyvalent destiné principalement aux caméras TV et
Betacams. Sur les plateaux de tournage, il s’utilise également
fixé sur une perche ou comme micro main pour les reportages.
MCE 86 et MCE 86 S: caméras professionelles, reportage,
salles à usages multiples, pupitre, théâtre, batterie «Overhead»
MCE 87 S: Camcorder, DAT-, MD-Geräte
MCE 87 VS: Camcorder
Description
Le transducteur électrostatique additionné à une
directivité hypercardioïde garantit une parfaite réjection hors-
axe, une grande sensibilité et une excellente définition du son
quel que soit l’environnement. Sa construction robuste et son
filtre incorporé le rendent quasiment insensible aux vent et aux
vibrations.
Le MCE 86 est, avec son poids de 92 g seulement, le microphone
canon le plus léger du marché. Même les modèles MCE 87 S
(120 g) et MCE 87 VS (95 g) ne surchargent pas la masse d’une
caméra. Sa finition Nextel®lui confère une bonne protection
contre les agressions extérieures.
Alimentation
Le modèle MCE 86 peut être alimenté par n’importe
quelle source fantôme entre 8 et 48 V. Lorsque l’on ne dispose
pas d’une telle source fantôme, il faut utiliser le modèle MCE
86 S qui s’alimente soit avec une pile 1,5 V soit par une source
fantôme. Le modèle MCE 87 S s’alimente exclusivement avec
une pile 1,5 V.
Le modèle MCE 87 VS est prévu pour être alimenté directe-
ment par une caméra ou une Betacam qui dispose d’une sortie
mini-jack 2,5 mm 5 - 9 V.
français

14
français
Mise en marche
Tous les modèles MCE 86 sont de type symétrique et per-
mettent le travail avec des câbles longues. Lorsque l’on est
confronté à un problème de rayonnement émanant du viseur
de la caméra, il est souhaitable d’utiliser le modèle asymétrique
MCE 87.
Alimentation par pile
MCE 86 S et MCE 87 S
Lorsque vous travaillez avec une pile, il faut placer le commu-
tateur sur la position «On» et non pas «B.C.» (Battery Check
= contrôle de pile). Le non respect de cette règle entraîne une
consommation accrue et peut provoquer des sifflements.
MCE 87 S
Ne jamais le brancher à une source fantôme car il est unique-
ment prévu pour travailler avec une pile.
Le câble de liaison MWK N(C)-K2, muni d’un mini-jack 3,5 mm
mono, est prévu pour une alimentation directe depuis une
caméra ou une Betacam. Si on veut enregister un seul canal sur
une caméra stéréo, il faut remplacer le mini-jack mono par un
modèle stéréo.
Alimentation fantôme
MCE 86 S
Le commutateur «B.C.» (Battery Check) ne fonctionne pas
lorsque l’on travaille par alimentation fantôme.
MCE 87
Lorsque l’on utilise le MCE 87 sur un récepteur de poche avec
un câble TPK 170 N(C)F, le point positif se trouve sur la broche
4 du connecteur Lemo.
MCE 87 VS
Le mini-jack 3,5 mm est câblé pour un enregistrement mono.
Service après-vente
En cas de nécessité veuillez vous adresser à un technicien
beyerdynamic autorisé. N’ouvrez jamais le microphone, vous
risquerez sinon de perdre vous droits de garantie.

15
français
Modèles
Mod. Description. . . . . . . . . . . . . . . . . . . . Art. N°
MCE 86.01 avec suspension élastique EA 86
et fixation. . . . . . . . . . . . . . . . . . . . . . 405.701
MCE 86.02 avec suspension élastique EA 19/25
et pince de microphone MKV 111 . . . 405.580
MCE 86 S.01 avec suspension élastique EA 86
et fixation, pour alimentation fantôme
ou pile, avec commutateur . . . . . . . . 406.074
MCE 86 S.02 avec suspension élastique EA 19/25
et pince de microphone MKV 111,
our alimentation fantôme ou pile,
avec commutateur . . . . . . . . . . . . . . . 406.066
MCE 87 S Alimentation pile (commutable), avec
suspension élastique EA 86
et fixation, avec câble torsadée
MWK N(C)-K2 (XLR - jack 3,5 mm) . . . 418.374
MCE 87 VS avec suspension élastique EA 86
et fixation, avec bonnette
anti-vent WS 716, alimentation
direct sur une Betacam ou
accu extérieur. . . . . . . . . . . . . . . . . . . 427.721
Accessoires en option
BS 86 Set de fixation . . . . . . . . . . . . . . . . . . 460.370
MKV 8 Pince de microphone avec 3/8"-filet
intérieur, pour corps de 22 - 32 mm . 407.216
MSG 248.1 Alimentation pour 2 microphones,
pour des entrées symétriques et
asymétriques . . . . . . . . . . . . . . . . . . . 100.943
MVK N(C)-K3 Câble de raccordement XLR-Jack
(3,5 mm Stéréo), 1,5 m. . . . . . . . . . . . 406.813
MWK N(C)-K2 Câble torsadé XLR-Jack (3,5 mm) . . . . 415.642
MZA 716 Perche de microphone, avec MZG 2,
0,96 - 3,15 m. . . . . . . . . . . . . . . . . . . . 140.848
MZA 717 Perche de microphone, 0,61 - 1,59 m. 400.807
MZA 718 Perche de microphone, 0,93 - 3,20 m. 406.260
MZG 1 Adaptateur de pied de sol
pour SWS 86. . . . . . . . . . . . . . . . . . . . 271.624
MZG 2 Joint pour perche de microphone
MZA 716/718 . . . . . . . . . . . . . . . . . . . 234.249
MZP 86 Poignée pistolet pour EA 86 . . . . . . . 407.666

16
français
KWS 86 Set Set avec bonnette anti-vent
KWS 86, suspension élastique EA 86,
poignée pistolet MZP 767 . . . . . . . . . 431.265
SWS 86 Protection anti-vent, avec
poignée pistolet MZP 767 . . . . . . . . . 421.278
WJ 726 Housse de protection . . . . . . . . . . . . . 421.251
WS 716 Bonnette anti-vent, anthracite . . . . . 134.538
Spécifications techniques
Type MCE 86 MCE 86 S
Type de transducteur . . . . . . . . . . . Condensateur Condensateur
(«back-électret») («back-électret»)
Principe de fonctionnement . . . . . Gradient de pression Gradient de pression
Bande passante . . . . . . . . . . . . . . . 50 - 18.000 Hz 50 - 18.000 Hz
Directivité. . . . . . . . . . . . . . . . . . . . Hypercardioïde/lobe Hypercardioïde/lobe
Efficacité en champs libre (1 kHz) . 4,2 mV/Pa = -47 dBV 4,2 mV/Pa = -47 dBV
Impédance nom. . . . . . . . . . . . . . . 190 Ω190 Ω
Impédance de charge. . . . . . . . . . . 1000 Ω1000 Ω
Pression sonore max. (1 kHz) . . . . . 138 dB 138 dB
Rapport signal-bruit (1 Pa). . . . . . . 61 dB 61 dB
Rapport signal-bruit
pondéré A . . . . . . . . . . . . . . . . . . . 25 dB 25 dB
Rapport S/B . . . . . . . . . . . . . . . . . . 3,8 µVs 3,8 µVs
Connecteur. . . . . . . . . . . . . . . . . . . XLR 3 broches XLR 3 broches
Alimentation . . . . . . . . . . . . . . . . . 8 - 48 V fantôme 8 - 48 V fantôme ou
1,5 V pile (LR6 AA)
(commutable)
Consommation courante . . . . . . . . 2,7 - 3,2 mA 2,7 - 3,2 mA
Longueur . . . . . . . . . . . . . . . . . . . . 253 mm 310 mm
Diamètre . . . . . . . . . . . . . . . . . . . . 25/21 mm 25/21 mm
Poids sans câble . . . . . . . . . . . . . . . 92 g 130 g

17
français
Type MCE 87 S MCE 87 VS
Type de transducteur . . . . . . . . . . . Condensateur Condensateur
(«back-électret») («back-électret»)
Principe de fonctionnement . . . . . Gradient de pression Gradient de pression
Bande passante . . . . . . . . . . . . . . . 50 - 18.000 Hz 50 - 18.000 Hz
Directivité. . . . . . . . . . . . . . . . . . . . Hypercardioïde/lobe Hypercardioïde/lobe
Efficacité en champs libre (1 kHz) . 4,2 mV/Pa = -47 dBV 12 mV/Pa = -38 dBV
Impédance nom. . . . . . . . . . . . . . . 190 Ω50 Ω
Impédance de charge. . . . . . . . . . . 1000 Ω1000 Ω
Pression sonore max. (1 kHz) . . . . . 138 dB 122 dB
Rapport signal-bruit (1 Pa). . . . . . . 61 dB 61 dB
Rapport signal-bruit
pondéré A . . . . . . . . . . . . . . . . . . . 25 dB 25 dB
Rapport S/B . . . . . . . . . . . . . . . . . . 3,8 µVs 11 µVs
Connecteur. . . . . . . . . . . . . . . . . . . XLR 3 broches XLR 3 broches
Alimentation . . . . . . . . . . . . . . . . . 1,5 V pile (LR6 AA) 5 - 9 V DC
(commutable)
Consommation courante . . . . . . . . 20 mA (1,5 V) 3,5 mA
Longueur . . . . . . . . . . . . . . . . . . . . 310 mm 255 mm
Diamètre . . . . . . . . . . . . . . . . . . . . 25/21 mm 25/21 mm
Poids sans câble . . . . . . . . . . . . . . . 120 g 95 g avec câble et
connecteur

18
Frequenzkurve / Frequency response curve /
Courbe de fréquence
Richtdiagramm / Polar Pattern / Directivité
Schaltbild / Wiring Diagram /
Diagramme de câblage

19
Übersicht Mikrofon / Zubehör
Microphones / Accessories Survey
Vue de microphones / accessoires

20
interstage
Phistersvej 31, 2900 Hellerup, Danmark
Telefon [phone], fax [phone]
www.interstage.dk
-pro audio with a smile
