BFC CLASSICA EVA Owner's manual

•ISTRUZIONI X PROGRAMMAZIONE CENTRALINA CLASSICA EVA CON DISPLAY
•INSTRUCTIONS FOR PROGRAMMING CLASSICA EVA CONTROL UNIT WITH
DISPLAY
•INSTRUCTIONS POUR LA PROGRAMMATION DE L'UNITÉ ÉLECTRONIQUE
CLASSICA EVA AVEC AFFICHEUR
•PROGRAMMIERUNGSANLEITUNG STEUEREINHEIT CLASSICA EVA MIT DISPLAY
•INSTRUCCIONES PARA LA PROGRAMACIÓN DE LA CENTRALITA CLASSICA
EVA CON DISPLAY
UTILIZZATORE
USER
UTILISATEUR
BENUTZER
USUARIO
VU001_1010_Rev000_ISTRUZ_DOSAT_3D5_MAESTRO_CLASSICAEVA_UT
Area Elettronica
ON 12:00

Pagina | 1
VU001_1010_Rev000_ISTRUZ_DOSAT_3D5_MAESTRO_CLASSICAEVA_UT
Area Elettronica

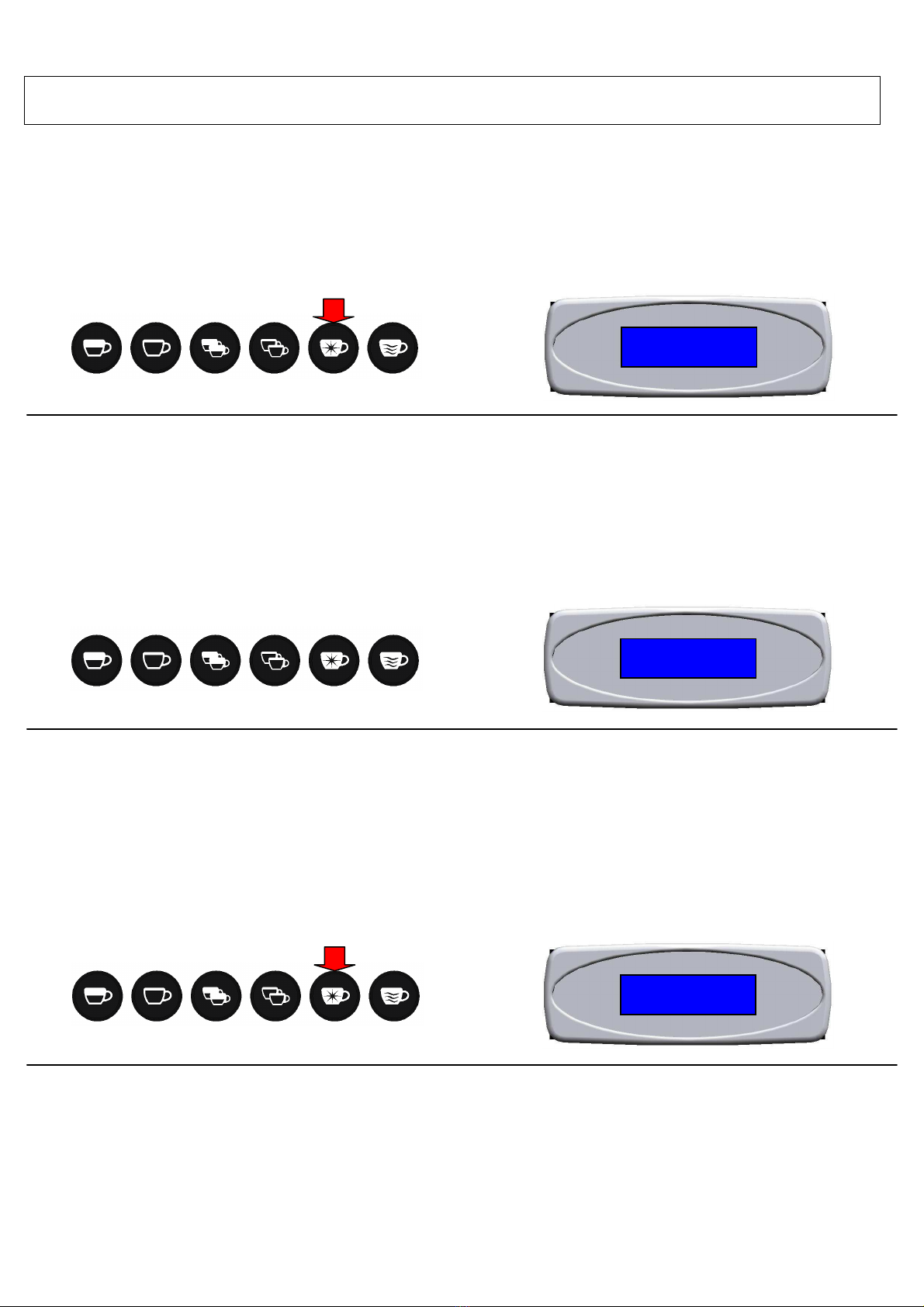

PROGRAMMAZIONE DOSI E OROLOGIO
1. PER PROGRAMMARE LA DOSE PREMERE IL TASTO 5 “P” PER UN TEMPO
MAGGIORE DI 5 SECONDI ED IL TASTO INIZIERA′A LAMPEGGIARE .
CONTEMPORANEAMENTE I TASTI 1 – 2 – 3 – 4 – 6 SI SPEGNERANNO E SUL
DISPLAY APPARIRA’ LA SCRITTA VISUALIZZATA SOTTO .
2. QUINDI INIZIARE A PROGRAMMARE LE DOSI PARTENDO DAL TASTO 1 .
PREMERE IL TASTO PER INIZIARE L’EROGAZIONE E RAGGIUNTA LA DOSE
DESIDERATA RIPREMERE IL TASTO PER ARRESTARE L’EROGAZIONE .
NB: DURANTE L’EROGAZIONE IL TASTO SELEZIONATO RIMANE ACCESO.
RIPETERE L’OPERAZIONE PROSEGUENDO CON I TASTI 2 - 3 - 4 - 5
3. PER PROGRAMMARE L’OROLOGIO PREMERE IL TASTO 5 “P” PER UN TEMPO
MAGGIORE DI 10 SECONDI FINCHE’ SUL DISPLAY APPARIRA’ LA SCRITTA
VISUALIZZATA SOTTO . QUINDI PREMERE IL TASTO 1 E 2 PER SETTARE L’
ORA E IL TASTO 3 PER PASSARE ALLA SELEZIONE SUCCESSIVA (MINUTI,
GIORNO SETTIMANALE E PROGRAMMAZIONE AUTOACCENSIONE SE
PRESENTE -OPTIONAL) .
Set orologio
12:00 Domenica
10 sec.
Program. Gr.1
Espresso
Program. dosi
Seleziona in 10s
5 sec.

Pagina | 2
VU001_1010_Rev000_ISTRUZ_DOSAT_3D5_MAESTRO_CLASSICAEVA_UT
Area Elettronica

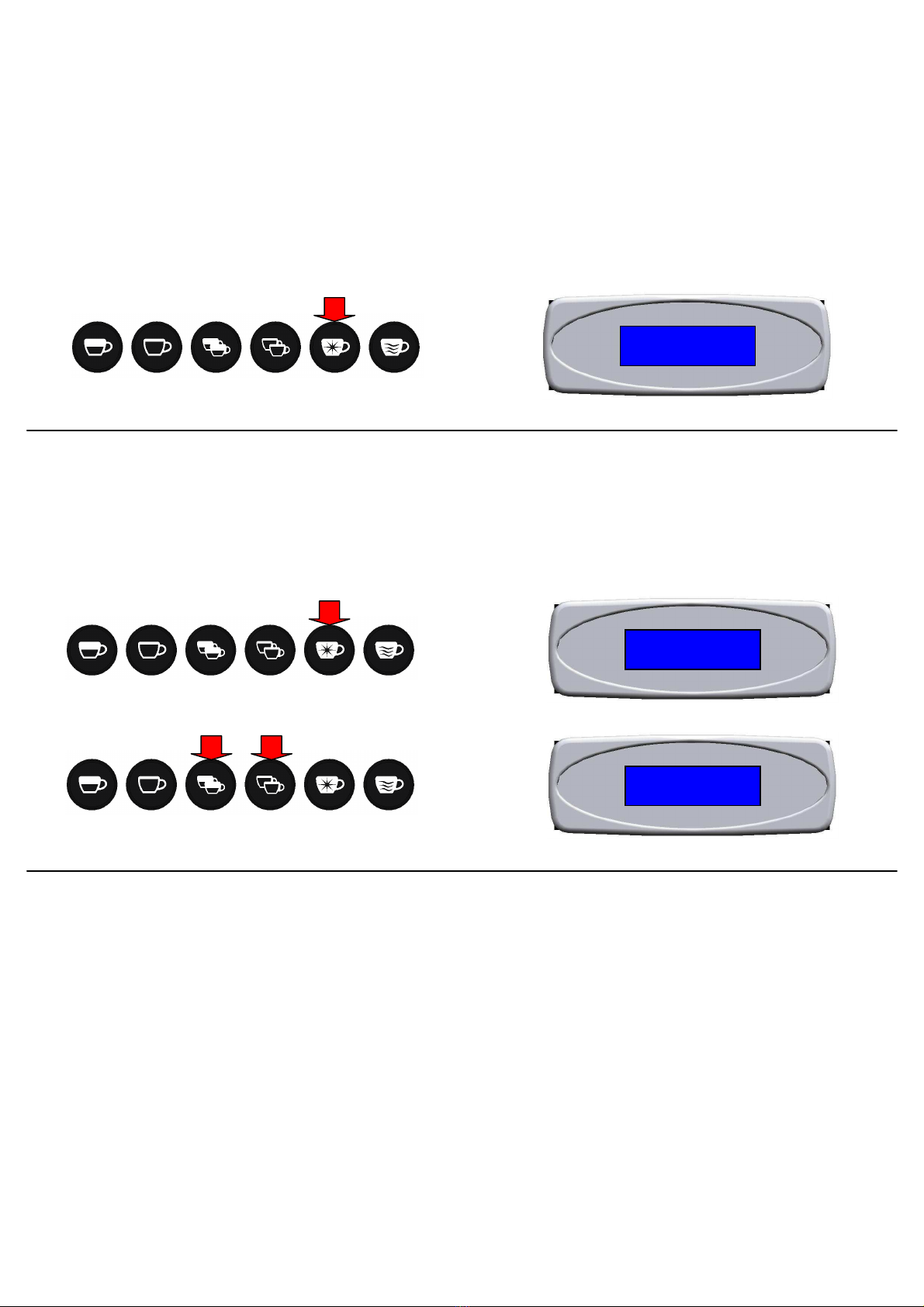

4. PER VISUALIZZARE IL NUMERO TOTALE DI DOSI EROGATE PREMERE IL
TASTO 5 “P” PER UN TEMPO MAGGIORE DI 10 SECONDI , QUINDI PREMERE
RIPETUTAMENTE IL TASTO FINCHE’ SUL DISPLAY APPARIRA’ LA SCRITTA
VISUALIZZATA SOTTO . CONTINUANDO A PREMERE IL TASTO VERRANNO
VISUALIZZATE LE DOSI CHE SONO STATE EROGATE PER CIASCUN GRUPPO.
5. PER AZZERARE IL NUMERO DI DOSI PARZIALI PREMERE IL TASTO 5 “P“
FINCHE’ APPARIRA’ SUL DISPLAY LA SCRITTA VISUALIZZATA SOTTO E
TENERE PREMUTO CONTEMPORANEAMENTE I TASTI 3-4 PER UN TEMPO DI
5 SECONDI
Totale caffè
50
Totale caffè
50
Totale caffè
50
10 sec.

Pagina | 3
VU001_1010_Rev000_ISTRUZ_DOSAT_3D5_MAESTRO_CLASSICAEVA_UT
Area Elettronica

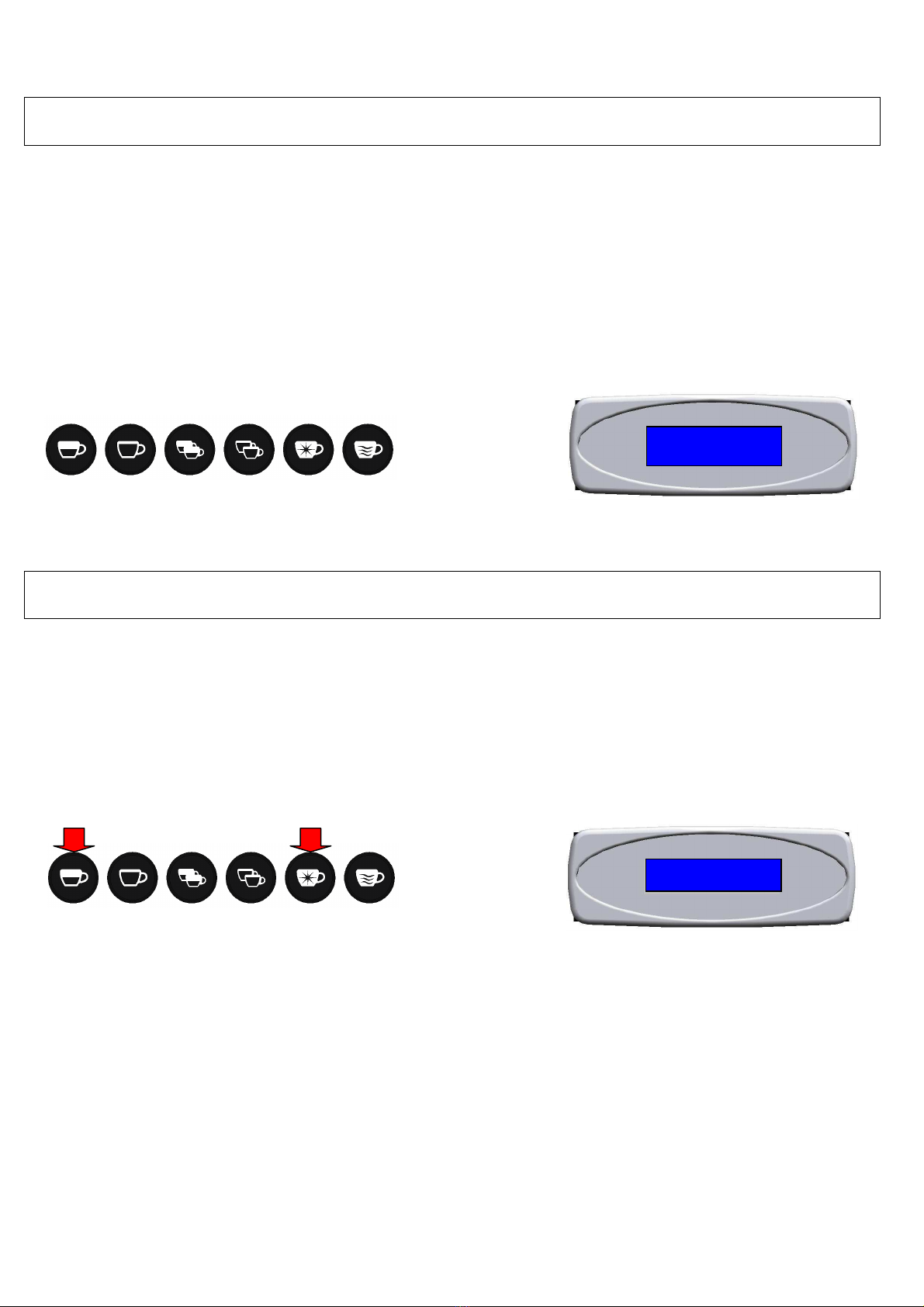

REGOLAZIONE LUMINOSITA’ PULSANTIERA
PER CONFIGURARE LA SEGUENTE FUNZIONE PREMERE ALL’ACCENSIONE I
SEGUENTI TASTI :
•TASTO 1+ 5 = LUMINOSITA’ MASSIMA
•TASTO 2+ 5 = LUMINOSITA’ MEDIA
• TASTO 3+ 5 = LUMINOSITA’ MINIMA
• TASTO 4+ 5 = LUMINOSITA’ OFF
ISTRUZIONI PER LAVAGGIO GRUPPO
A MACCHINA ACCESA TENERE PREMUTO IL TASTO 5 “P“ E PREMERE
SUCCESSIVAMENTE IL TASTO 1 . DURANTE TUTTO IL LAVAGGIO LAMPEGGIANO I
LED DEI TASTI 5 “P“ E 1 , MENTRE IL DISPLAY VISUALIZZA IL MESSAGGIO
“ LAVAGGIO GR “ .
3D5 DELUX BF
LED MAX
LAVAGGIO GRUPPO

Page | 1
VU001_1010_Rev000_ISTRUZ_DOSAT_3D5_MAESTRO_CLASSICAEVA_UT
Area Elettronica

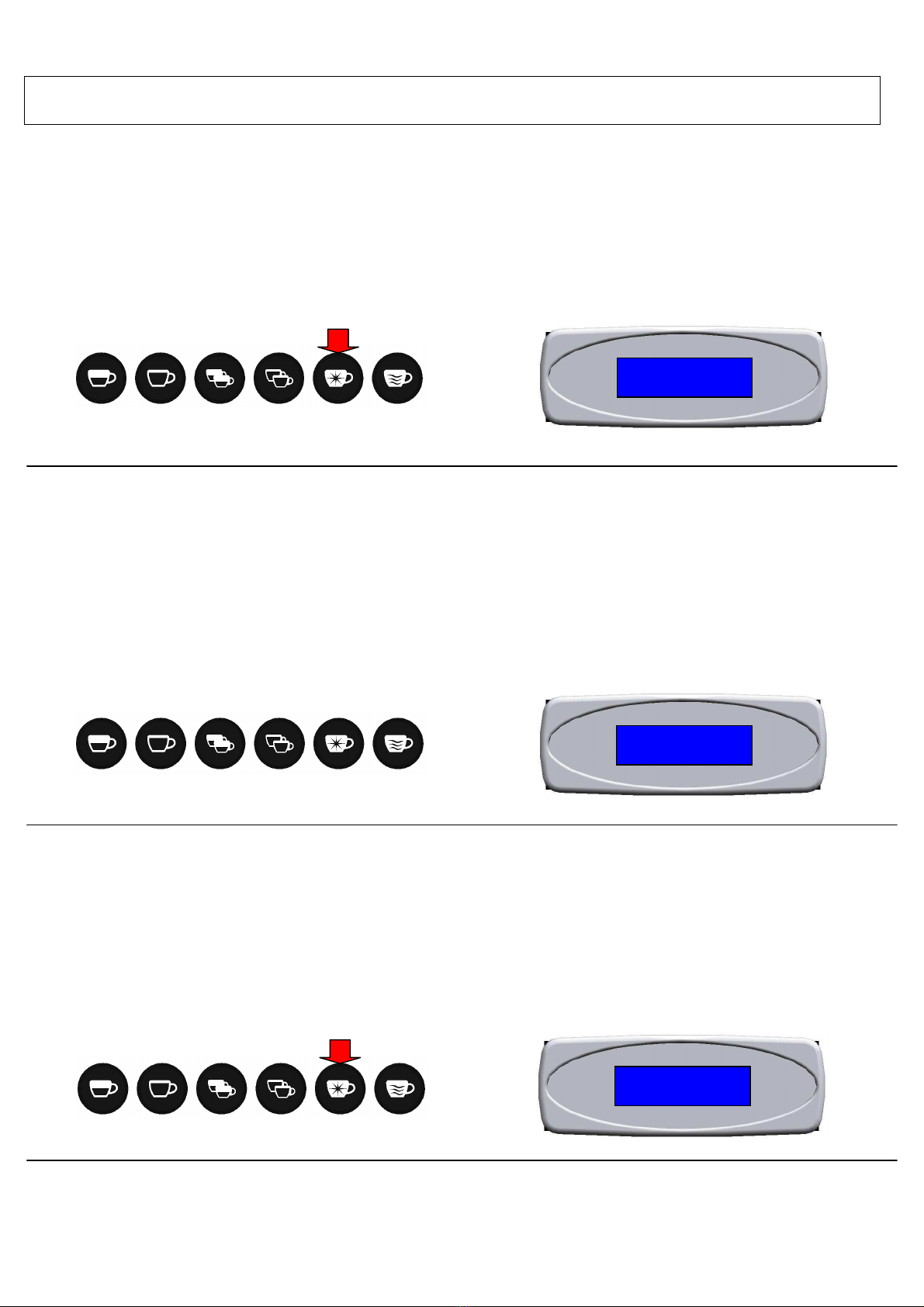

PROGRAMMING COFFEE QUANTITIES AND CLOCK
1. TO PROGRAM THE QUANTITY OF COFFEE PRESS BUTTON 5 “P” FOR
LONGER THAN 5 SECONDS. BUTTON 5 STARTS FLASHING. AT THE SAME
TIME BUTTONS 1 – 2 – 3 – 4 – 6 GO OFF. THE DISPLAY SHOWS:
2. START PROGRAMMING COFFEE QUANTITY STARTING FROM BUTTON 1 .
PRESS THE BUTTON TO START DISPENSING COFFEE. PRESS THE BUTTON
AGAIN TO STOP DISPENSING WHEN THE DESIRED QUANTITY HAS BEEN
DISPENSED.
NB: WILE COFFEE IS BEING DISPENSED THE SELECTED BUTTON REMAINS ON.
REPEAT THE SAME PROCEDURE WITH BUTTONS 2 - 3 - 4 - 5
3. TO SET THE CLOCK PRESS BUTTON 5 “P” FOR LONGER THAN 10 SECONDS
UNTIL THE DISPLAY SHOWS THE MESSAGE BELOW. PRESS BUTTONS 1 AND
2 TO SET THE TIME. PRESS BUTTON 3 TO SET THE MINUTES, DAY OF THE
WEEK AND SELF- START, IF AVAILABLE (SELF-START IS AN OPTIONAL
FEATURE).
Clock adjust
12:00 Sunday
10 sec.
Setting Gr.1
Espresso
Doses setting
select within 10s
5 sec.

Page | 2
VU001_1010_Rev000_ISTRUZ_DOSAT_3D5_MAESTRO_CLASSICAEVA_UT
Area Elettronica
4. TO SEE THE TOTAL NUMBER OF COFFEE QUANTITIES DISPENSED PRESS
BUTTON 5 “P” FOR LONGER THAN 10 SECONDS, THEN PRESS THE SAME
BUTTON REPEATEDLY UNTIL THE DISPLAY SHOWS THE MESSAGE BELOW.
PRESS THE BUTTON AGAIN TO SEE HOW MANY COFFEE QUANTITIES HAVE
BEEN DISPENSED BY EACH GROUP.
5. TO RESET THE PARTIAL COFFEE COUNTER PRESS BUTTON 5 “P“ UNTIL THE
MESSAGE BELOW IS DISPLAYED. KEEP BUTTON 3 AND 4 PRESSED AT THE
SAME TIME FOR 5 SECONDS.
Coffees total
50
Coffees total
50
Coffees total
50
10 sec.

Page | 3
VU001_1010_Rev000_ISTRUZ_DOSAT_3D5_MAESTRO_CLASSICAEVA_UT
Area Elettronica

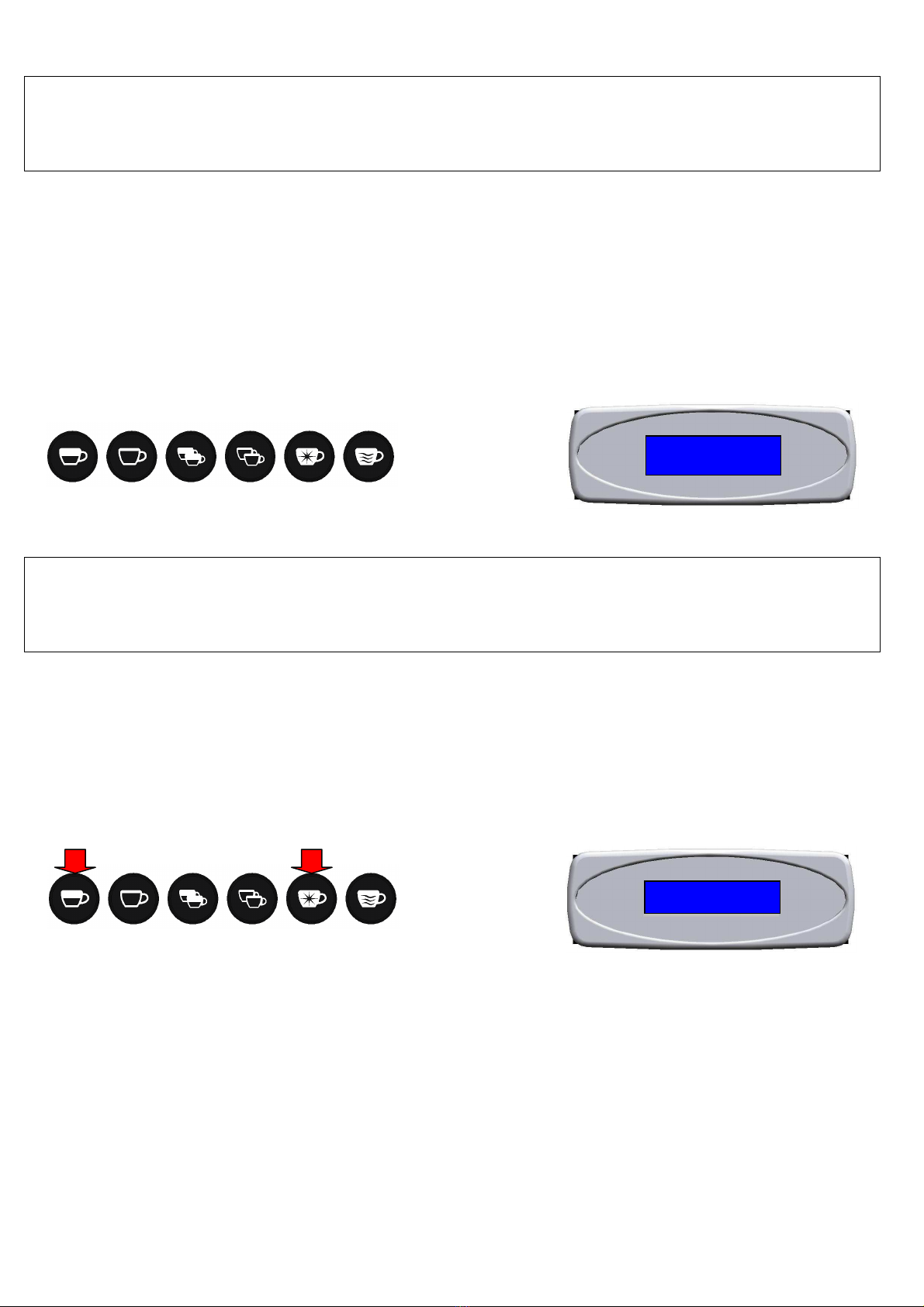

KEYBOARD BRIGHTNESS ADJUSTMENT
TO SET THE FOLLOWING FUNCTION PRESS THE BUTTONS BELOW AFTER
TURNING ON THE MACHINE:
•BUTTON 1+ 5 = MAXIMUM BRIGHTNESS
•BUTTON 2+ 5 = MEDIUM BRIGHTNESS
•BUTTON 3+ 5 = MINIMUM BRIGHTNESS
•BUTTON 4+ 5 = BRIGHTNESS OFF
INSTRUCTIONS FOR WASHING THE GROUP
WHILE THE MACHINE IS ON KEEP BUTTON 5 “P“ PRESSED , THEN PRESS BUTTON
1 , DURING THE ENTIRE WASHING CYCLE THE LEDS OF BUTTONS 5 “P“ AND 1
FLASH, AND THE DISPLAY SHOWS THE “CLEANING GR“ MESSAGE .
3D5 DELUX BF
LED MAX
CLEANING GR

Page | 1
VU001_1010_Rev000_ISTRUZ_DOSAT_3D5_MAESTRO_CLASSICAEVA_UT
Area Elettronica

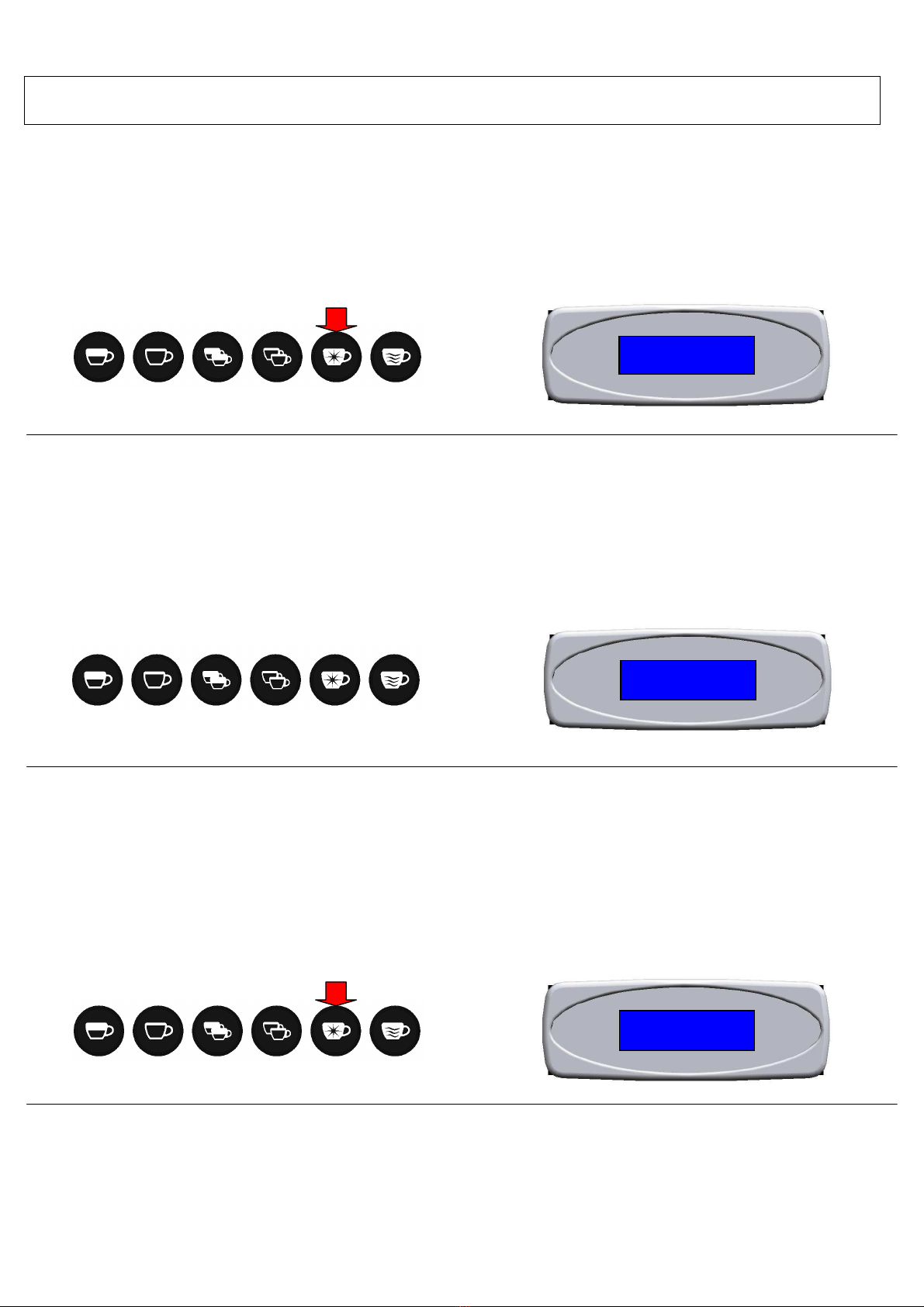

PROGRAMMATION DOSES ET HORLOGE
1. POUR PROGRAMMER LA DOSE, APPUYER SUR LA TOUCHE 5 “P” PENDANT UN
TEMPS SUPÉRIEUR À 5 SECONDES ET LA TOUCHE COMMENCERA À
CLIGNOTER. SIMULTANÉMENT LES TOUCHES 1 – 2 – 3 – 4 – 6 S'ÉTEINDRONT ET
L'AFFICHEURVISUALISELEMESSAGESUIVANT.
2. COMMENCER ALORS À PROGRAMMER LES DOSES EN PARTANT DE LA TOUCHE 1.
APPUYER SUR LA TOUCHE POUR COMMENCER LE DÉBIT ET UNE FOIS ATTEINTE
LA DOSE SOUHAITÉE APPUYER À NOUVEAU SUR CETTE TOUCHE POUR
INTERROMPRELEDÉBIT.
N.B: PENDANT LE DÉBIT, LA TOUCHE SÉLECTIONNÉE RESTE ALLUMÉE.
RÉPÉTERCETTE OPÉRATION POUR TOUTES LES TOUCHES 2 - 3 - 4 - 5.
3. POUR PROGRAMMER L'HORLOGE, APPUYER SUR LA TOUCHE 5 “P” PENDANT UN
TEMPS SUPÉRIEUR À 10 SECONDES JUSQU'À CE QUE L'AFFICHEUR VISUALISE
LE MESSAGE SUIVANT. PUIS APPUYER SUR LA TOUCHE 1 ET 2 POUR RÉGLER
L’HEURE ET SUR LA TOUCHE 3 POUR PASSER À LA SÉLECTION SUCCESSIVE
(MINUTES, JOUR DE LA SEMAINE ET PROGRAMMATION MISE EN FONCTION
AUTOMATIQUESI PRÉSENTE- EN OPTION).
Set Horloge
12:00 Dimanche
10 sec.
Program. Gr.1
Espresso
Program. doses
Selection en 10s
5 sec.

Page | 2
VU001_1010_Rev000_ISTRUZ_DOSAT_3D5_MAESTRO_CLASSICAEVA_UT
Area Elettronica
4. POUR VISUALISER LE NOMBRE TOTAL DE DOSES EFFECTUÉES, APPUYER SUR
LA TOUCHE 5 “P” PENDANT UN TEMPS SUPÉRIEUR À 10 SECONDES, PUIS
APPUYER PLUSIEURS FOIS SUR LA TOUCHE JUSQU'À CE QUE L'AFFICHEUR
VISUALISE LE MESSAGE SUIVANT. EN CONTINUANT À APPUYER SUR CETTE
TOUCHE, L'AFFICHEUR VISUALISERA LES DOSES QUI ONT ÉTÉ PRODUITES POUR
CHAQUE GROUPE.
5. POUR METTRE À ZÉRO LE NOMBRE DE DOSES PARTIELLES, APPUYER SUR LA
TOUCHE 5 “P“ JUSQU'À CE QUE L'AFFICHEUR VISUALISE LE MESSAGE CI-
DESSOUS ET MAINTENIR PRESSÉES SIMULTANÉMENT LES TOUCHES 3-4
PENDANT UN TEMPS DE5 SECONDES.
Total cafes
50
Total cafes
50
Total cafes
50
10 sec.

Page | 3
VU001_1010_Rev000_ISTRUZ_DOSAT_3D5_MAESTRO_CLASSICAEVA_UT
Area Elettronica

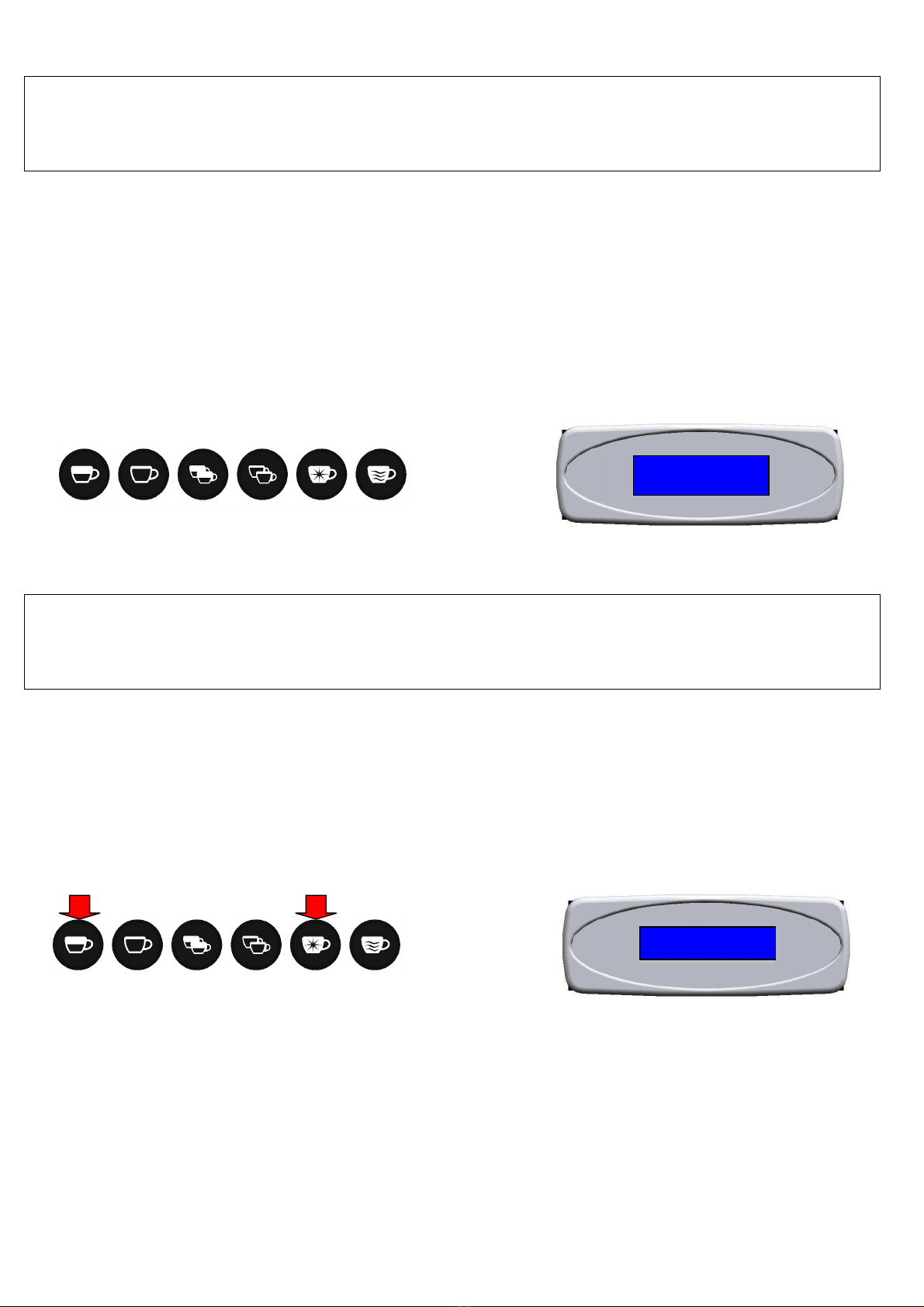

INSTRUCTIONS POUR LE REGLAGE DE LA
LUMINOSITÉ DE LA CLAVIER
POUR CONFIGURER LA FONCTION SUIVANTE, APPUYER LORS DE LA MISE EN
MARCHE SUR LES TOUCHES SUIVANTES :
•TOUCHE 1+ 5 = LUMINOSITÉ MAXIMALE
•TOUCHE 2+ 5 = LUMINOSITÉ MOYENNE
•TOUCHE 3+ 5 = LUMINOSITÉ MINIMALE
•TOUCHE 4+ 5 = LUMINOSITÉ OFF
INSTRUCTIONS POUR LE LAVAGE GROUPE
LORSQUE LA MACHINE EST ALLUMÉE , MAINTENIR PRESSÉE LA TOUCHE 5 “P“ ET
APPUYER ENSUITE SUR LA TOUCHE 1 . PENDANT TOUT LE LAVAGE LES
VOYANTS DES TOUCHES 5 “P“ ET 1 CLIGNOTENT , TANDIS QUE L’AFFICHEUR
VISUALISE LE MESSAGE “LAVAGE GR“ .
3D5 DELUX BF
LED MAX
LAVAGE GR

Seite | 1
VU001_1010_Rev000_ISTRUZ_DOSAT_3D5_MAESTRO_CLASSICAEVA_UT
Area Elettronica
PROGRAMMIERUNG DOSEN und UHR
1. UM DIE DOSIS ZU PROGRAMMIEREN, DIE TASTE 5 “P” LÄNGER ALS 5
SEKUNDEN DRÜCKEN. DIE TASTE WIRD ZU BLINKEN BEGINNEN.
GLEICHZEITIG WERDEN SICH DIE TASTEN 1 – 2 – 3 – 4 – 6 AUSSCHALTEN
UND AM DISPAY WIRD DIE UNTEN ANGEZEIGTE SCHRIFT ERSCHEINEN.
2. MIT DER PROGRAMMIERUNG DER DOSEN BEGINNEN, INDEM MAN MIT DER
TASTE 1 ANFÄNGT. DIE TASTE DRÜCKEN, UM die ZUBEREITUNG ZU
STARTEN. NACH ERREICHEN DER GEWÜNSCHTEN DOSIS DIE TASTE
DRÜCKEN, UM DIE ZUBEREITUNG ZU UNTERBRECHEN.
NB: WÄHREND DER ZUBEREITUNG BLEIBT DIE GEWÄHLTE TASTE
EINGESCHALTET. DEN VORGANG MIT DEN TASTEN 2 - 3 - 4 - 5
WIEDERHOLEN.
3. UM DIE UHR ZU PROGRAMMIEREN, DIETASTE 5 “P” LÄNGER ALS 10
SEKUNDEN DRÜCKEN, BIS AUF DEM DISPLAY DIE UNTEN ANGEZEIGTE
SCHRIFT ERSCHEINT. ANSCHLIESSEND DIE TASTE 1 UND 2 DRÜCKEN, UM
DIE UHRZEIT EINZUSTELLEN UND DIE TASTE 3 DRÜCKEN, UM ZUR
NÄCHSTEN AUSWAHL ÜBERZUGEHEN (MINUTEN; TAG. WOCHE UND, FALLS
VORHANDEN, PROGRAMMIERUNG DER SELBSTENSCHALTUNG –AUF
ANFRAGE) .
Uhr Einstellung
12:00 Sonntag
10 sec.
Programm. Gr.1
Espresso
Dosen Programm.
waehlen 10s
5 sec.

Seite | 2
VU001_1010_Rev000_ISTRUZ_DOSAT_3D5_MAESTRO_CLASSICAEVA_UT
Area Elettronica
4. UM DIE GESAMTE ANZAHL AN ZUBEREITETEN DOSEN ANZUZEUGEN, DIE
TASTE 5 “P” LÄNGER ALS 10 SEKUNDEN DRÜCKEN; ANSCHLIESSEND DIE
TASTE WIEDERHOLT DRÜCKEN, BIS AUF DEM DISPLAY DIE UNTEN
ANGEZEIGTE SCHRIFT ERSCHEINT. DURCH WEITERES DRÜCKEN DER
TASTE WERDEN DIE DOSEN, DIE FÜR JEDE GRUPPE ZUBEREITET WURDEN,
ANGEZEIGT.
5. UM DIE ANZAHL DER TEILDOSEN ZU LÖSCHEN, DIE TASTE 5 “P“ DRÜCKEN,
BIS AUF DEM DISPLAY DIE UNTEN ANGEZEIGTE SCHRIFT ERSCHEINT, UND
GLEICHZEITIG DIE TASTEN 3-4 GLEICHZEITIG 5 SEKUNDEN LANG GEDRÜCKT
HALTEN.
Total cafes
50
Total cafes
50
Gesamt Kaffee
50
10 sec.

Seite | 3
VU001_1010_Rev000_ISTRUZ_DOSAT_3D5_MAESTRO_CLASSICAEVA_UT
Area Elettronica
ANLEITUNG F R DIE EINSTELLUNG DER
DRUCKTASTEN - HELLIGKEIT
UM DIE FOLGENDE FUNKTION ZU KONFIGURIEREN, BEI DER EINSCHALTUNG AUF
FOLGENDE TASTEN DRÜCKEN:
•TASTE 1+ 5 = HELLIGKEIT MAXIMAL
•TASTE 2+ 5 = HELLIGKEIT MITTEL
•TASTE 3+ 5 = HELLIGKEIT MINIMAL
•TASTE 4+ 5 = HELLIGKEIT AUS
ANLEITUNGEN F R DIE REINIGUNG DER
GRUPPE
BEI EINGESCHALTETER MASCHINE DIE TASTE 5 ”P” GEDRÜCKT HALTEN UND
ANSCHLIESSEND DIE TASTE 1 DRÜCKEN. WÄHREND DES GESAMTEN
REINIGUNGSVORGANGS BLINKEN DIE TASTEN 5 “P” UND 1, AUF DEM DISPLAY
ERSCHEINT DIE MELDUNG “WASCHEN GR” .
3D5 DELUX BF
LED MAX
WASCHEN GR

Página | 1
VU001_1010_Rev000_ISTRUZ_DOSAT_3D5_MAESTRO_CLASSICAEVA_UT
Area Elettronica
PROGRAMACIÓN DE LAS DOSIS y DEL RELOJ
1. PARA PROGRAMAR LA DOSIS PULSAR LA TECLA 5 “P” DURANTE MÁS DE 5
SEGUNDOS, LA TECLA EMPEZARÁ A PARPADEAR. CONTEMPORÁNEAMENTE
LAS TECLAS 1 – 2 – 3 – 4 – 6 SE APAGARÁN Y EN EL DISPLAY APARECERÁ LA
FRASE QUE SE VISUALIZA ABAJO.
2. EMPEZAR A PROGRAMAR LAS DOSIS DE LA TECLA 1. PULSAR LA TECLA
PARA EMPEZAR EL SUMINISTRO, CUANDO SE ALCANZA LA DOSIS DESEADA
VOLVER A PULSAR LA TECLA PARA DETENER EL SUMINISTRO.
NOTA: DURANTE EL SUMINISTRO, LA TECLA SELECCIONADA QUEDA ENCENDIDA.
REPETIR LA OPERACIÓN PROSIGUIENDO CON LAS TECLAS 2 - 3 - 4 - 5
3. PARA PROGRAMAR EL RELOJ, PULSAR LA TECLA 5 “P” DURANTE MÁS DE 10
SEGUNDOS HASTA QUE EN EL DISPLAY APAREZCA LA FRASE QUE SE
VISUALIZA ABAJO. PULSAR LA TECLA 1 Y 2 PARA CONFIGURAR LA HORA Y
LA TECLA 3 PARA PASAR A LA SELECCIÓN SIGUIENTE (MINUTOS, DÍA DE LA
SEMANA Y PROGRAMACIÓN AUTOENCENDIDO SI ESTÁ PRESENTE -
OPCIÓN).
Set reloj
12:00 Domingo
10 sec.
Program. Gr.1
Expreso
Program. dosis
Seleccionar in 10s
5 sec.

Página | 2
VU001_1010_Rev000_ISTRUZ_DOSAT_3D5_MAESTRO_CLASSICAEVA_UT
Area Elettronica
4. PARA VISUALIZAR EL NÚMERO TOTAL DE DOSIS SUMINISTRADAS, PULSAR
LA TECLA 5 “P” DURANTE MÁS DE 10 SEGUNDOS, LUEGO PULSAR
REITERADAMENTE LA TECLA HASTA QUE EN EL DISPLAY APAREZCA LA
FRASE QUE SE VISUALIZA ABAJO. PULSANDO LA TECLA UNA VEZ MÁS, SE
VISUALIZAN LAS DOSIS SUMINISTRADAS POR CADA GRUPO.
5. PARA AJUSTAR A CERO EL NÚMERO DE DOSIS PARCIALES, PULSAR LA
TECLA 5 “P” HASTA QUE EN EL DISPLAY APAREZCA LA FRASE QUE SE
VISUALIZA ABAJO Y MANTENER PULSADAS CONTEMPORÁNEAMENTE LAS
TECLAS 3-4 DURANTE UNOS 5 SEGUNDOS
Total cafes
50
Total cafes
50
Total cafes
50
10 sec.

Página | 3
VU001_1010_Rev000_ISTRUZ_DOSAT_3D5_MAESTRO_CLASSICAEVA_UT
Area Elettronica
INSTRUCCIONES PARA LA REGULACIÓN DE
LA LUMINOSIDAD DEL TECLADO
PARA CONFIGURAR LA SIGUIENTE FUNCIÓN, CUANDO SE ENCIENDE LA MÁQUINA
PULSAR LAS TECLAS SIGUIENTES:
•TECLA 1+ 5 = LUMINOSIDAD MÁXIMA
•TECLA 2+ 5 = LUMINOSIDAD MEDIA
•TECLA 3+ 5 = LUMINOSIDAD MÍNIMA
•TECLA 4+ 5 = LUMINOSIDAD OFF
INSTRUCCIONES PARA
EL LAVADO DEL GRUPO
CON LA MÁQUINA ENCENDIDA, MANTENER PULSADA LA TECLA 5 “P” Y PULSAR
SEGUIDAMENTE LA TECLA 1. DURANTE TODA LA FASE DE LAVADO
RELAMPAGUEAN LOS LED DE LAS TECLAS 5 “P” Y 1, MIENTRAS QUE EL DISPLAY
VISUALIZA EL MENSAJE “LAVADO GR”.
3D5 DELUX BF
LED MAX
LAVADO GR
