bg edelstahl euroMAT basic User manual

Mit Steuerung
Bedienungsanleitung und
Technische Hinweise
Last updated: 18/05/2020
bg edelstahl und kunststotechnik
für krankenhaus, industrie und wasserwirtschaft gmbh
Bedpan cleaning and
disinfection unit
With controller,
operating manual and
technical information

2 Last updated: 18/05/2020
Operating and maintenance manual
Bedpan cleaning and disinfection unit
1. Introduction
2. Safety information
3. General information
3.1 Overview of functions
3.2 Requirements for the functional area
4. Control elements
4.1 Operation
4.2 Commissioning
4.3 Loading
4.4 Description of the programs
4.4.1 The short program
4.4.2 The standard program
4.4.3 The intensive program
4.4.4 The spout program
4.5 Notications on the display
4.5.1 Operating notications
4.5.2 Error messages
4.6 Program end and unloading
4.6.1 Mechanical unlocking during a power failure
5. Warranty / guarantee
6. Maintenance and care
6.1 Warehousing / storing a bedpan cleaning unit
6.2 Maintenance schedule
6.3 Proof of maintenance
6.4 Uninstalling / disposal
bg edelstahl und kunststotechnik für krankenhaus, industrie und wasserwirtschaft gmbh reserves the right to
make changes to the text and illustrations without prior notice. The contents of this publication may not be reproduced or copied
in whole or in part without the prior consent of bg edelstahl und kunststotechnik für krankenhaus, industrie und wasserwirt-
schaft gmbh.
7. Spare parts
7.1 Electrical parts
7.2 Installation materials
7.3 Mechanical parts
7.4 Disinfection
7.5 Chemical consumption
7.6 Electrical data
7.7 Noise emission
7.8 Water
7.9 Dimensions and weight
8. Medical devices book
8.1 Unit master data
8.2 Functional test and brieng
8.3 Brieng sta
8.4 Malfunctions or repeated similar
operating errors
8.5 Reporting incidents to authorities
and manufacturers
8.6 Installation log

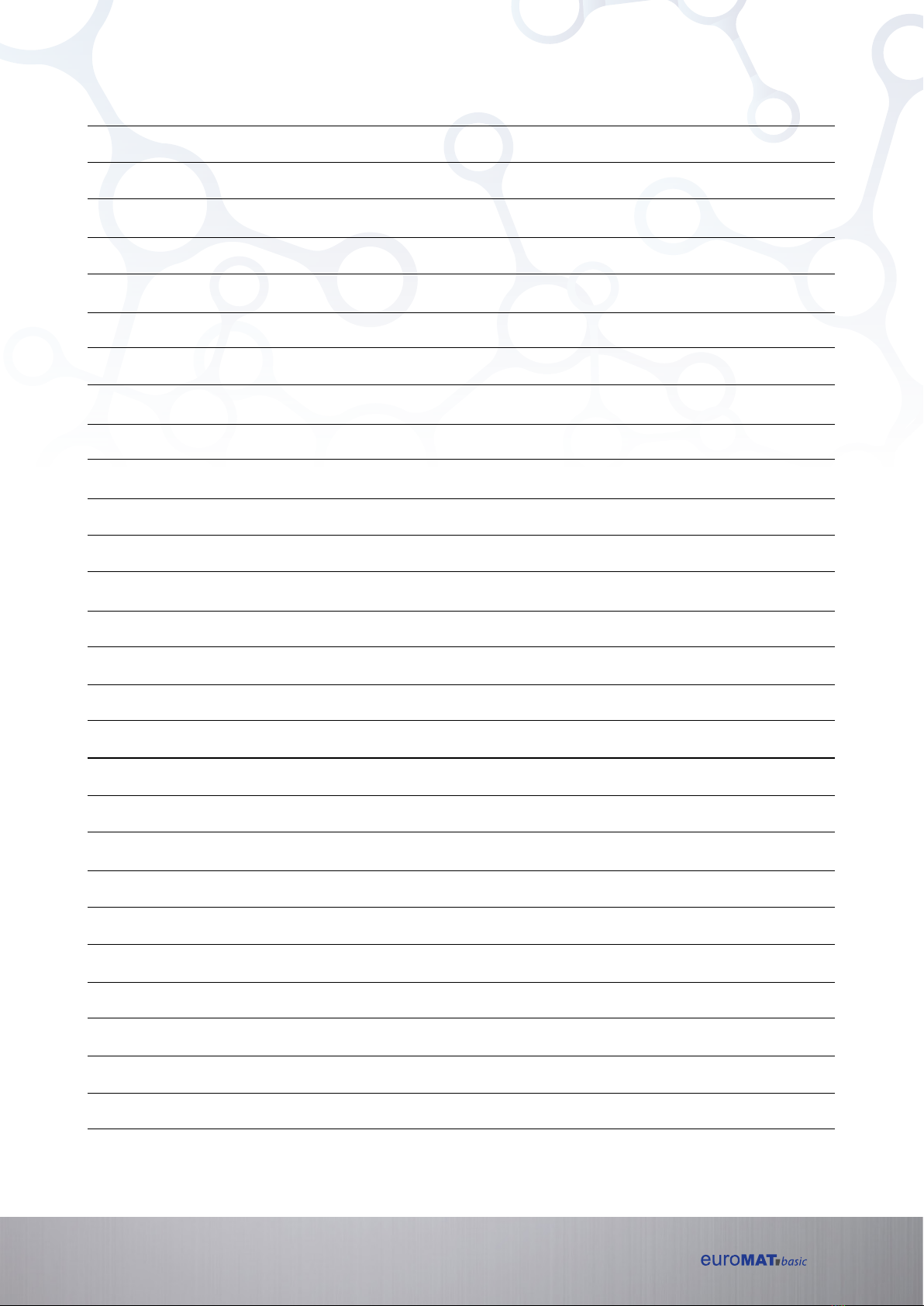

9. Personal notes
10. Important addresses
CONTENTS
3
3
3
3
4
4
4
4
4
5
5
5
5
5
5
5
6
7
7
8
8
8
9
10
11
11
11
11
11
11
11
11
11
11
11
11
11
13
14
15
16
17
18
20
Last updated: 18/05/2020

3
Last updated: 18/05/2020
1. Introduction
This operating and maintenance manual is intended to ensure that the
following automatic cleaning and disinfection units are used properly
and to give you the opportunity to carry out minor maintenance work
yourself. You must carefully read through the operating and maintenan-
ce manual to avoid operating errors and unit failures. Please keep this
manual in a place where it is accessible to all users.
2. Safety information
The product must be used in accordance with this safety informa-
tion. If there are any points that you are unsure about, please con-
tact the manufacturer.
• Prior to each use, check that the bedpan cleaning unit is ready for
operation.
• Avoid ushing in larger quantities of pulp, as otherwise there is a risk
of drain blockage and a worse cleaning result should be expected.
• Only use reusable, thermostable dishes that are suitable for their
intended use as a medical device (holding bodily excretions) and
carry the CE mark as a medical device.
• Check that all the accessible cables and hoses are undamaged on
a regular basis. If defective parts are discovered, immediately press
the emergency stop switch and do not use the unit any more. Then
notify the Service department.
• If excessive steam or water escapes during rinsing, the unit must be
disconnected from the mains immediately and the manufacturer’s
Service department must be informed. Never put toilet cleaner or
other unauthorised chemicals in the rinsing chamber.
• The mains plug must be unplugged prior to opening the control ca-
binet. The unit may only be opened by trained specialist personnel.
• The bedpan cleaning unit must not be used for disinfecting other
medical devices.
• Do not use the unit in the event of an epidemic.
• The unit must not be cleaned from the outside with a hose or high-
pressure cleaner.
Please note: The bottom unit cover must be properly closed again af-
ter it has been opened. The key must then be removed from the prole
cylinder and stored separately and securely.
3. General functional description
Congratulations on purchasing your euroMAT basic bedpan cleaning
unit. Below, you will be guided through your unit’s functions and how
to care for it. Read the manual carefully before and also after being brie-
fed about the unit and always keep the operating manual in a dry place
near the unit. The operating manual also contains the maintenance and
installation logs that must be made available to the service technician.
3.1 Overview of functions / intended purpose
The euroMAT basic bedpan cleaning unit is used for cleaning and disin-
fecting urine bottles, bedpans and commode buckets. Three programs
for dierent types and degrees of soiling are available to the user. In
each program, the dishes are pre-rinsed, cleaned, disinfected and then
cooled by means of a further rinse, so they can be removed immediately
after the program has ended and are then ready for use again.
Warning: When using the decentralised, thermal disinfection process
with an A0 value of 600 to 3000, not all existing pathogens (e.g. spo-
res) can be eliminated. In the course of maximised risk management,
some infections (e.g. patients with Clostridium dicile) require that their
reusable dishes (bedpan, urine bottle) be ADDITIONALLY subjected to
a downstream chemical treatment, depending on the pathogen, follo-
wing cleaning / thermal disinfection in the bedpan cleaning unit.
Warning: When using the decentralised, thermal disinfection pro-
cess with an A0 value of 600 to 3000, not all existing pathogens
(e.g. spores) can be eliminated. In the course of maximised risk ma-
nagement, some infections (e.g. patients with Clostridium dicile)
require that their reusable dishes (bedpan, urine bottle) be ADDI-
TIONALLY subjected to a downstream chemical treatment, depen-
ding on the pathogen, following cleaning / thermal disinfection in
the bedpan cleaning unit.
Adjust the decalcifying liquid to the relevant local water hardness.
Intheeventoffailuretocomplywiththisinstruction,disinfection
cannot be guaranteed under certain circumstances, and the war -
ranty claim shall be rendered void!
3.2 Requirements for the functional area
(unclean working area / faecal area)
The design of the functional areas (particularly the unclean working
area) is subject to the relevant federal state’s or country’s state building
regulations and the local regulations. In addition, the operator of a bed-
pan cleaning unit is required to design the environment in such a way
that contamination of the cleaned and disinfected dishes is prevented.
This means, for example, that bedpans or other reusable dishes contai-
ning human waste must not be stored openly in an unclean working
area. In particular, the air being contaminated with germs due to pos-
sible wind / draught air must be taken into account in this respect. The
operator must ensure that they have
sucient bedpan cleaning units avai-
lable to guarantee rapid cleaning and
disinfection of the dishes. Furthermo-
re, no dirty laundry of any kind may be
stored in this room. Cleaning utensils
such as buckets, oor cloths or mops
must not be stored or dried in this
room. The hygienist or the appointed
specialist is responsible for maintai-
ning a clean environment. Their inst-
ructions must be followed according
to the manual and hygiene plan to
avoid cross-infections.
1. Einleitung
Diese Bedienungs- und Wartungsanleitung soll den korrekten Gebrauch
der folgenden bg-Reinigungs- und Desinfektionsautomaten sicherstellen
und geschultem hauseigenem Personal die Möglichkeiten geben, kleinere
Wartungsarbeiten selbst durchzuführen.
Das genaue Durchlesen der Bedienungs- und Wartungsanleitung
sollte jedem Benutzer ermöglicht werden, um Bedienungsfehler
und Ausfälle des Gerätes zu vermeiden.
Bitte positionieren Sie diese Anleitung so, dass sie jedem Benutzer
zugänglichist.
2. Sicherheitshinweise
Das Produkt muss nach diesen Sicherheitshinweisen benutzt wer-
den. Sollte es Punkte geben, bei denen Sie nicht sicher sind kontak-
tieren Sie Ihren lokalen bg-Vertreter bzw. den bg-Kundendienst.
Prüfen Sie vor jeder Verwendung die Betriebsbereitschaft des Steckbe-
ckenspülgerätes.
Vermeiden Sie das Einspülen größerer Zellstoffmengen, da sonst die
Gefahr der Abflussverstopfung besteht und eine Verschlechterung des
Reinigungsergebnisses zu erwarten ist.
VerwendenSie nurthermostabiles Geschirr, dass der Zweckbestimmung
(Aufnahme von Körperausscheidungen)entspricht und ein CE - Zeichen
trägt.
Prüfen Sie regelmäßig die Unversehrtheit aller zugänglichen Kabel und
Schläuche. Wenn defekte Teile entdeckt werden, ist sofort der Netz-
stecker zu ziehen und das Gerät nicht mehr zu verwenden. Informieren
Sie anschließend den Service.
Bei übermäßigem Dampf- oder Wasseraustritt während des Spülens ist
das Gerät sofort vom Netzzu trennen und der Service zu verständigen.
Geben Sie niemals WC-Reiniger in die Spülkammer.
Vor dem Öffnen des Steuerschrankes ist der Netzstecker zuziehen.
Das Öffnen des Gerätes darf nur durch geschultes Fachpersonal
geschehen.
-inizidemnerednanovnoitkefniseDruzthcinfradrelüpsnekcebkcetSreD
schen Produkten verwendet werden.
Verwenden Sie das Gerätnichtim Seuchenfall.
Das Gerät darf nicht mit einem Schlauch oder Hochdruckreiniger von
außen gereinigt werden.
3. Allgemeines
Wir gratulieren Ihnen zu Ihrem Steckbeckenspüler der Serie euroMAT
pro. Im Folgenden werden Sie durch die Funktionen und die Pflege Ihres
Gerätes geführt. Lesen Sie die Anweisung vor und auch nach der Geräte-
einweisung sorgfältig durch und bewahren Sie die Bedienungsanleitung
immer an einem trockenen Ort in Gerätenähe auf. Die Bedienungsanlei-
tung enthält auch die Wartungs- und Installationsprotokolle, die dem Ser-
vicetechniker zur Verfügung gestellt werden müssen.
3.1 Funktionsübersicht
Der Steckbeckenspüler der Serie euroMATpro dient der Reinigung und
Desinfektion von Urinflaschen, Steckbecken und Nachtstuhleimern. 3 Pro-
gramme für unterschiedliche Verschmutzungen und Verschmutzungs-
grade stehen dem Anwender zur Verfügung. In jedem Programm wird
das Geschirr vorgespült, gereinigt, desinfiziert und anschließend durch
eine weitere Spülung abgekühlt, so dass es nach Programm-Abschluss
sofort entnehmbar und wiedereinsatzbereit ist.
Um das Gerät mit allen Wasserhärtegraden lange verwenden zu
können wird dem Reinigungswasser automatisch das Entkalkungs-
mittel euroMATIC oder euroMATIC ph-sauer hinzugeführt. Der Vor-
ratsbehälter, der nach entsprechender Meldung in der Text- Anzeige
unter der Spülkammer.
härte ein. Bei Nichteinhalten erlischt der Garantieanspruch!
3
bg Doku 28, Revision 16.01.2018
1. Einleitung
Diese Bedienungs- und Wartungsanleitung soll den korrekten Gebrauch
der folgenden bg-Reinigungs- und Desinfektionsautomaten sicherstellen
und geschultem hauseigenem Personal die Möglichkeiten geben, kleinere
Wartungsarbeiten selbst durchzuführen.
Das genaue Durchlesen der Bedienungs- und Wartungsanleitung
sollte jedem Benutzer ermöglicht werden, um Bedienungsfehler
und Ausfälle des Gerätes zu vermeiden.
Bitte positionieren Sie diese Anleitung so, dass sie jedem Benutzer
zugänglichist.
2. Sicherheitshinweise
Das Produkt muss nach diesen Sicherheitshinweisen benutzt wer-
den. Sollte es Punkte geben, bei denen Sie nicht sicher sind kontak-
tieren Sie Ihren lokalen bg-Vertreter bzw. den bg-Kundendienst.
Prüfen Sie vor jeder Verwendung die Betriebsbereitschaft des Steckbe-
ckenspülgerätes.
Vermeiden Sie das Einspülen größerer Zellstoffmengen, da sonst die
Gefahr der Abflussverstopfung besteht und eine Verschlechterung des
Reinigungsergebnisses zu erwarten ist.
VerwendenSie nurthermostabiles Geschirr, dass der Zweckbestimmung
(Aufnahme von Körperausscheidungen)entspricht und ein CE - Zeichen
trägt.
Prüfen Sie regelmäßig die Unversehrtheit aller zugänglichen Kabel und
Schläuche. Wenn defekte Teile entdeckt werden, ist sofort der Netz-
stecker zu ziehen und das Gerät nicht mehr zu verwenden. Informieren
Sie anschließend den Service.
Bei übermäßigem Dampf- oder Wasseraustritt während des Spülens ist
das Gerät sofort vom Netzzu trennen und der Service zu verständigen.
Geben Sie niemals WC-Reiniger in die Spülkammer.
Vor dem Öffnen des Steuerschrankes ist der Netzstecker zuziehen.
Das Öffnen des Gerätes darf nur durch geschultes Fachpersonal
geschehen.
-inizidemnerednanovnoitkefniseDruzthcinfradrelüpsnekcebkcetSreD
schen Produkten verwendet werden.
Verwenden Sie das Gerätnichtim Seuchenfall.
Das Gerät darf nicht mit einem Schlauch oder Hochdruckreiniger von
außen gereinigt werden.
3. Allgemeines
Wir gratulieren Ihnen zu Ihrem Steckbeckenspüler der Serie euroMAT
pro. Im Folgenden werden Sie durch die Funktionen und die Pflege Ihres
Gerätes geführt. Lesen Sie die Anweisung vor und auch nach der Geräte-
einweisung sorgfältig durch und bewahren Sie die Bedienungsanleitung
immer an einem trockenen Ort in Gerätenähe auf. Die Bedienungsanlei-
tung enthält auch die Wartungs- und Installationsprotokolle, die dem Ser-
vicetechniker zur Verfügung gestellt werden müssen.
3.1 Funktionsübersicht
Der Steckbeckenspüler der Serie euroMATpro dient der Reinigung und
Desinfektion von Urinflaschen, Steckbecken und Nachtstuhleimern. 3 Pro-
gramme für unterschiedliche Verschmutzungen und Verschmutzungs-
grade stehen dem Anwender zur Verfügung. In jedem Programm wird
das Geschirr vorgespült, gereinigt, desinfiziert und anschließend durch
eine weitere Spülung abgekühlt, so dass es nach Programm-Abschluss
sofort entnehmbar und wiedereinsatzbereit ist.
Um das Gerät mit allen Wasserhärtegraden lange verwenden zu
können wird dem Reinigungswasser automatisch das Entkalkungs-
mittel euroMATIC oder euroMATIC ph-sauer hinzugeführt. Der Vor-
ratsbehälter, der nach entsprechender Meldung in der Text- Anzeige
unter der Spülkammer.
härte ein. Bei Nichteinhalten erlischt der Garantieanspruch!
3
bg Doku 28, Revision 16.01.2018

4 Last updated: 18/05/2020
4.1 Operation
Below, you will be provided with a detailed guide to the steps to be
taken to achieve an optimum cleaning and disinfection result. Please
read through each of the steps described carefully and follow the advice
and instructions for use.
4.2 Commissioning
Prior to each cleaning cycle, you should routinely check some things.
The check only takes a few seconds, but saves you the bother of annoy-
ing and time-consuming troubleshooting later on.
• Check the cleaning chamber, rinsing nozzles and the rotary rinsing
arm for paper residue, dirt and such like.
• Check the rotary rinsing arm for ease of movement. It must be possi-
ble to rotate the rinsing arm by hand without any diculty.
• Check the drain for paper residue, dirt or blockages and remove /
rectify them.
Use the text display to check whether the unit is ready
for operation.
• Check whether the rinsing chamber door is easy to open and close.
Sollte einer der oben genannten Punkte nicht erfüllt sein und Sie können
die Abweichung selber nicht beheben, benachrichtigen Sie bitte den
Hersteller und benutzen das Gerät bis nach der Behebung nicht.
4.3 Loading
Now that you have briey checked that the unit is ready for operation,
you can begin the cleaning process. For this purpose, the dishes with
contents are inserted into the holder located on the inside of the clea-
ning chamber door.
• Avoid ushing in larger quantities of pulp, as otherwise there is a risk
of drain blockage and a worse cleaning result should be expected!
• Only use dishes that are suitable for their intended use as a medical
device (holding bodily excretions) and carry the CE mark as a medical
device. Only then can you be sure that the unit will not be damaged!
If, for any reason, the dishes do not
t properly into the holder, do not
load the rinsing chamber with the
dishes in question. Urine bottles
are pushed (with the opening to
the front) through the retaining
ring on the left-hand side as far as
the stop. Bedpans and commo-
de buckets are pushed into the
holder with the opening facing
upwards. The lid of the bedpan
can also be inserted into the holder (the lid handle points towards the
cleaning chamber door). The dishes are emptied automatically when
the door is closed. Select the desired program on the control element
once the chamber door has been closed.
Texte für Programmablauf
A Wert-Anzeige
Kurzprogramm
Normalprogramm
IntensivprogrammRandspülung oder WC-Spülung
Menüanwahl
Ausgabe 2016 Rev. BG-Dok 28
Das Bedienfeld
4. Das Bedienfeld
Im Folgenden erfahren sie detailliert die durchzuführenden Schritte, um
ein optimales Reinigungs- und Desinfektionsergebnis zu erhalten.
Lesen Sie die im Einzelnen beschriebenen Schritte bitte sorgfältig
durch und beherzigen Sie bitte die Ratschläge und Hinweise zur
Benutzung.
4.1 Inbetriebnahme
Vor jedem Reinigungszyklus sollten Sie routinemäßig einige Dinge über-
prüfen. Die Überprüfung dauert nur wenige Sekunden, spart jedoch spä-
ter eine eventuell ärgerliche und zeitraubende Fehlersuche.
• Überprüfen Sie die Reinigungskammer, Spüldüsen und den Rotations-
spülarm auf Papierreste, Verschmutzung oder ähnliches.
• Überprüfen Sie den Rotationsspülarm auf Leichtgängigkeit. Der
Spülarm muss sich von Hand leicht drehen lassen.
• Überprüfen Sie den Abuss auf Papierreste, Verschmutzung oder Ver-
stopfung.
Prüfen Sie anhand der Text-Anzeige, ob das Gerät betriebsbereit ist.
• Prüfen Sie, ob die Spülkammertür leichtgängig zu önen und zu ver -
schließen ist.
Sollte einer der oben genannten Punkte nicht erfüllt sein und Sie
können die Abweichung selber nicht beheben, benachrichtigen Sie bit-
te den Servicetechniker und benutzen das Gerät vorerst nicht.
4.2 Beladen
Nachdem das Gerät nun von Ihnen kurz auf Betriebsbereitschaft hin über-
prüft wurde, können Sie mit dem Reinigungsprozess beginnen. Zu die-
sem Zweck werden die Geschirre mit Inhalt in die auf der Innenseite der
Reinigungskammertür befindliche Aufnahmevorrichtung gesteckt.
• Vermeiden Sie das Einspülen größerer Zellstomengen, da sonst die Ge-
fahr der Abflussverstopfung besteht und eine Verschlechterung des Rei-
nigungsergebnisses zu erwarten ist!
• Verwenden Sie nur Geschirr, dass der Zweckbestimmung (Aufnahme
von Körperausscheidungen) entspricht und ein CE-Zeichen trägt. Nur
dann können Sie sicher sein, dass das Gerät nicht beschädigt wird!
der Öffnung nach oben in die Aufnahmevorrichtung geschoben. Der
Deckel des Steckbeckens kann ebenfalls in die Aufnahmevorrichtung
gesteckt werden (Deckelgriff zeigt dabei zur Reinigungskammertür).
Beim Schließen der Tür entleeren die Geschirre sich selbsttätig. Nach dem
Schließen der Kammertür wählen Sie das gewünschte Programm am Be-
dienelement.
Sollte aus irgendeinem Grunde das
Geschirr nicht ordentlich in die
Halterung passen, dürfen Sie die
Spülkammer mit diesem Geschirr
nicht beladen. Urinaschen werden
mit der Öffnung nach vorn durch den
linksseitigen Haltering bis zum
Anschlag geschoben. Steckbecken
und Nachtstuhleimer werden mit
4
Short program
Standard program Intensive program
Spout program
Text display for program
and status messages
4. Control elements
euroMAT basic
Select a program
euroMAT basic
Select a program

5
Last updated: 18/05/2020
4.5 Notications on the display
4.5.1 Operating notications
In error-free operation, the individual stages of the selected program
can be followed in the text display.
Here is a list of the possible messages:
4.4 Description of the programs
The door is locked throughout the entire cleaning process and cannot
be opened until cleaning, disinfection and cooling are all complete. The
selected program is indicated by an LED in the relevant keyboard icon.
The door remains locked if an error occurs. Attention! The door gets
slightly warmer during the disinfection stage. However, there is no risk of
burns in the event of contact. The door handle remains at approximately
room temperature even when in continuous use.
24-hour interval – When not in use, euroMAT units are rinsed automati-
cally 24 hours after the last rinse. No additional rinsing is activated when
the units are used regularly. This function improves hygiene (the lines are
rinsed and the units are always ready for immediate use). The 24-hour
interval can also be deactivated at the customer’s request.
4.4.1 The short program
If you only wish to clean and disinfect urine bottles, bedpans or commo-
de buckets with liquid contents, you can use the short program. It has a
shortened rinsing time with the same disinfection performance
The following parameters are programmed as standard:
A0 600
Hot water consumption ca. 9 Liter
Cold water consumption ca. 11,5 Liter
Stromverbrauch ca. 0,300 kWh
4.4.2 The standard program
Please use the standard program for cleaning and disinfecting bedpans
or commode buckets with normal levels of soiling. It has an average
rinsing time with the same disinfection performance.
The following parameters are programmed as standard:
A0 600
Hot water consumption Approx. 9 litres
Cold water consumption Approx. 11.5 litres
Power consumption Approx. 0.300 kWh
4.4.3 The intensive program
Please use the intensive program for cleaning and disinfecting bedpans
or commode buckets with signicant levels of soiling. The program has
an extended rinsing time compared to the standard program with the
same disinfection performance.
The following parameters are programmed as standard:
A0 600
Hot water consumption Approx. 10 litres
Cold water consumption Approx. 21 litres
Power consumption Approx. 0.300 kWh
4.4.4 The spout program
If the machine is equipped with a spout, spout ring rinsing can be acti-
vated using the control panel.
Cold water consumption Approx. 6 litres
The authorised specialist reserves the right to change these parameters.
However, they can be changed on request. The manufacturer oers trai-
ning (for a fee) in this respect.
euroMAT basic
Select a program
euroMAT basic
Close the door!
Basic-Programm
Pre-cleaning1 – CW
Basic-Programm
Pre-cleaning2 – MW
Basic-Programm
Pre-cleaning3 – HW
Basic-Programm
Fill descaler
Basic-Programm
Fill generator
Basic-Programm
Heat up to 39 °C
Basic-Programm
Heat up to 61 °C
1
2
3
4
5
6
7
8
9

6
Last updated: 18/05/2020
4.5.2 Error messages
The following notications may appear if an error occurs or if there is an
impending shortage of equipment (euroMATIC):
Cause: Blockage in the siphon or
drain; the water level in the cham-
ber is rising too high during rinsing
Remedy: Clean the drain
Drain blocked
Cause: The door contact’s switch
is generating invalid signal
combinations; switch or cable
defective Remedy: Check the
switch and cable and replace
them if necessary (Service)
Error – door contact
Cause: Leaky tank or siphon; wa-
ter spilled in front of the machin
Remedy: Check and seal the leak;
mop up the water; dry the sensor
Water sensor – base
Basic-Programm
Disinf. A0 = 2
Basic-Programm
Disinfect. water
Basic-Programm
Recool. dishes
Basic-Programm
Dripping – 8 sec
Cleaning completed
Please remove dishes
Last rinse
A0 value 942
10
11
12
13
14
15
16
Cause: The set temperature is not
reached. A temperature fuse may
have tripped; the activation may be
defective; the mains voltage may
be too low; steam may be escaping
Remedy: Check the temperature
fuse on the heating element; check
the activation (Service)
Door lock defective
Cause: Temperature or time-out
set too low Remedy: Increase the
target temperature or time-out
A0 value not reached
Cause: The lamp’s current sensor
is not detecting current ow
Remedy: Check / replace the
lamp. The control unit may be
defective (Service)
UV lamp defective
Cause: Dierent temperatures
> +-3°C between processor and
co-processor, or
co-processor is not responding
Remedy: Check the sensor and
cable; replace the controller
(Service)
Temperature sensor
defective
Cause: The door cannot be
locked; the magnet or tappet is
blocked
Remedy: The door cannot be
locked; the magnet or tappet is
blocked
Error – deadbolt
Cause: Cable to the water sensor
in the siphon broken
Remedy: Check the cable
(Service)
Water sensor – drain
defective
Cause: Cable to the water sensor
at the base broken
Remedy: Check the cable
(Service)
Water sensor – base
defective

7 Last updated: 18/05/2020
Cause: The tank is lled higher
than the setpoint (inlet valve
defective) or automatic 24 h
disinfection is on.
Remedy: Close the door
Close the door
IMMEDIATELY
Cause: The canister is empty
Remedy: Replace the canister
once the program has ended
Rinse aid empty
Cause: The canister is empty
Remedy: Replace the canister
once the program has ended
Descaler empty
Cause: The canister is empty
Remedy: Replace the canister
once the program has ended
Disinfectant empty
Cause: The tank is lled higher
than the setpoint (inlet valve or
activation defective) Remedy:
Turn o the water tap; check the
valve or activation (Service)
Water inlet valve
defective
Cause: The SD card is not
writable or not present Remedy:
Check the SD card (Service)
Error – SD card
Cause: The check of the pro-
cessor’s internal ROM or RAM
has failed Remedy: Reprogram;
replace the controller
Internal software error
Cause: An incorrect code was
entered three times in the PRO
for the Service menu Remedy:
Inform the manufacturer
Incorrect code entered
three times
Cause: Automatic 24 h cleaning
is currently in progress Remedy:
Wait until the cycle is complete
Automatic 24 h
cleaning
Cause: The battery on the
controller board is running at;
the time could be lost Remedy:
Replace the battery (Service)
Clock battery flat
4.6 Program end and unloading
If none of the above error messages are visible in the text display once
the entire cycle has ended, the cleaning program has been completed
successfully. The door is locked throughout the entire cleaning process
and cannot be opened until cleaning, disinfection and cooling are all
complete. The dishes then have a temperature of 40°C. They can be
removed and used immediately. The dishes should then be visually in-
spected to check the cleaning performance. After the inspection, the
dishes should be stored properly to avoid recontamination.
Otherwise, if faults occurred, the door lock is not released and a new
program is started. This is the case, for example, when the power fails
during the cleaning cycle. If there is a serious error that prevents a pro-
cess from being repeated, the door remains locked and the service tech-
nician must be notied.
4.6.1 Mechanical unlocking during a power failure
Open the top revision panel. Pull the tappet upwards slightly using
pliers (gure).
Attention! Since it cannot be guaranteed that the care equipment
has been suciently disinfected, clean and disinfect it again.
5. Warranty / guarantee
Unless agreed otherwise, the warranty / guarantee (which covers the
design, material and manufacture) corresponds to the manufacturer’s
General Terms and Conditions. The warranty claim shall become void in
the event of improper use, failure to observe the care and maintenance
instructions, unit failure caused by contamination in the inlet and outlet
pipework due to improper use, or external inuences. Only a non-foa-
ming agent, which you can also purchase from the manufacturer, may be
used as a lime binder. The manufacturer recommends euroMATIC in the
variants pH neutral or pH acid. The warranty claim shall become void if
unsuitable agents are used.
1. Einleitung
Diese Bedienungs- und Wartungsanleitung soll den korrekten Gebrauch
der folgenden bg-Reinigungs- und Desinfektionsautomaten sicherstellen
und geschultem hauseigenem Personal die Möglichkeiten geben, kleinere
Wartungsarbeiten selbst durchzuführen.
Das genaue Durchlesen der Bedienungs- und Wartungsanleitung
sollte jedem Benutzer ermöglicht werden, um Bedienungsfehler
und Ausfälle des Gerätes zu vermeiden.
Bitte positionieren Sie diese Anleitung so, dass sie jedem Benutzer
zugänglichist.
2. Sicherheitshinweise
Das Produkt muss nach diesen Sicherheitshinweisen benutzt wer-
den. Sollte es Punkte geben, bei denen Sie nicht sicher sind kontak-
tieren Sie Ihren lokalen bg-Vertreter bzw. den bg-Kundendienst.
Prüfen Sie vor jeder Verwendung die Betriebsbereitschaft des Steckbe-
ckenspülgerätes.
Vermeiden Sie das Einspülen größerer Zellstoffmengen, da sonst die
Gefahr der Abflussverstopfung besteht und eine Verschlechterung des
Reinigungsergebnisses zu erwarten ist.
VerwendenSie nurthermostabiles Geschirr, dass der Zweckbestimmung
(Aufnahme von Körperausscheidungen)entspricht und ein CE - Zeichen
trägt.
Prüfen Sie regelmäßig die Unversehrtheit aller zugänglichen Kabel und
Schläuche. Wenn defekte Teile entdeckt werden, ist sofort der Netz-
stecker zu ziehen und das Gerät nicht mehr zu verwenden. Informieren
Sie anschließend den Service.
Bei übermäßigem Dampf- oder Wasseraustritt während des Spülens ist
das Gerät sofort vom Netzzu trennen und der Service zu verständigen.
Geben Sie niemals WC-Reiniger in die Spülkammer.
Vor dem Öffnen des Steuerschrankes ist der Netzstecker zuziehen.
Das Öffnen des Gerätes darf nur durch geschultes Fachpersonal
geschehen.
-inizidemnerednanovnoitkefniseDruzthcinfradrelüpsnekcebkcetSreD
schen Produkten verwendet werden.
Verwenden Sie das Gerätnichtim Seuchenfall.
Das Gerät darf nicht mit einem Schlauch oder Hochdruckreiniger von
außen gereinigt werden.
3. Allgemeines
Wir gratulieren Ihnen zu Ihrem Steckbeckenspüler der Serie euroMAT
pro. Im Folgenden werden Sie durch die Funktionen und die Pflege Ihres
Gerätes geführt. Lesen Sie die Anweisung vor und auch nach der Geräte-
einweisung sorgfältig durch und bewahren Sie die Bedienungsanleitung
immer an einem trockenen Ort in Gerätenähe auf. Die Bedienungsanlei-
tung enthält auch die Wartungs- und Installationsprotokolle, die dem Ser-
vicetechniker zur Verfügung gestellt werden müssen.
3.1 Funktionsübersicht
Der Steckbeckenspüler der Serie euroMATpro dient der Reinigung und
Desinfektion von Urinflaschen, Steckbecken und Nachtstuhleimern. 3 Pro-
gramme für unterschiedliche Verschmutzungen und Verschmutzungs-
grade stehen dem Anwender zur Verfügung. In jedem Programm wird
das Geschirr vorgespült, gereinigt, desinfiziert und anschließend durch
eine weitere Spülung abgekühlt, so dass es nach Programm-Abschluss
sofort entnehmbar und wiedereinsatzbereit ist.
Um das Gerät mit allen Wasserhärtegraden lange verwenden zu
können wird dem Reinigungswasser automatisch das Entkalkungs-
mittel euroMATIC oder euroMATIC ph-sauer hinzugeführt. Der Vor-
ratsbehälter, der nach entsprechender Meldung in der Text- Anzeige
unter der Spülkammer.
härte ein. Bei Nichteinhalten erlischt der Garantieanspruch!
3
bg Doku 28, Revision 16.01.2018

8
Last updated: 18/05/2020
6. Maintenance and care
Maintenance work
• The surface of the euroMAT basic bedpan cleaning unit should be
treated with the manufacturer’s stainless steel care oil. It can be
applied as required.
• Before and after the cleaning process, the chamber must be che-
cked for the presence of foreign matter and dirt.
Attention! No toilet cleaner or other unauthorised chemicals may be
put in the rinsing chamber.
• Check the rotary rinsing arm for ease of movement on a regular
basis. It must be possible to rotate the rinsing arm by hand without
any diculty.
• Check the rinsing nozzles and the steam outlet for foreign matter or
blockages on a regular basis.
Servicing work
Servicing work may only be carried out by trained medical device
service technicians who have received training on the units and who
comply with the safety regulations.
To ensure that the cleaning unit works faultlessly, the law stipulates
that regular maintenance must be carried out at least once a year.
During the warranty period, the bedpan cleaning unit must be
maintained in accordance with the manufacturer’s specications after
every 5,000 rinsing cycles (the maintenance message will appear in
the text display) or once a calendar year has ended. Once the warranty
period has elapsed, in addition to performing annual maintenance we
recommend inspecting the bedpan cleaning unit every six months.
The maintenance schedule and the proof of maintenance for logging
maintenance work form part of this operating manual and can be
found on subsequent pages.
Calibration
Disconnect the chamber temperature sensor and connect the calibrat-
ion plug. Press the button with the door open. The display shows the
temperature – it should be 87°C ± 1°C.
Required equipment
• Unit tester (e.g. from Benning)
• Programming unit
• External temperature measuring device (DAkkS calibrated)
• Data logger (recommendation: from ebro)
Steps for carrying out calibration
1. Connect the programming unit to the‘pro’ D-Sub port.
2. When switching on the programming unit, press the letter ‘b’and
then the red arrowhead in the logo.
3. Attach the external temperature measuring device (sensor) to the
bedpan cleaning unit’s existing temperature sensor at the same
height.
4. Let the cleaning unit rinse twice before the measurement to heat
up the unit. To do this, please use the short rinsing program in
the display (urine bottle).
5. Start the short rinsing program.
6. If the temperature displayed on the programming unit’s control
panel is 85°C – 87°C, the value on the external measuring device
must be noted simultaneously (within one second), otherwise
the result is falsied.
7. Wait for the rinse cycle to end.
8. Switch o the programming unit.
9. Switch on the unit and select the ‘Calibration’item in the menu.
10. Now enter the noted value from the programming unit’s display
under the ‘Displayed temperature’ item (control panel) using the
keyboard that appears on the touch panel and conrm with ‘OK’.
11. Then enter the noted value from the external measuring device
under the ‘Measured temperature’item (external measuring
device) using the keyboard that appears on the touch panel and
conrm with ‘OK’.
12. Finally, press the ‘Save button’ on the programming unit.
13. Now go back to the main menu with the arrow key.
14. Calibration is now complete; the data has now been transferred.
15. Switch o the programming unit, disconnect it from the control-
ler box and restore the original state.
16. Finally, perform a test rinse. Please run a temperature logger (A0
value) for checking during this process.
17. At the end of the test rinse, the A0 value on the cleaning unit and
the A0 value on the logger must be almost identical, taking a
small tolerance (+ 10%) into account.
18. If this is not the case, the process must be repeated until the A0
values are almost identical.
6.1 Warehousing / storing a bedpan cleaning unit
The operator / client is responsible for properly warehousing / storing
a bedpan cleaning unit. With regard to storing a euroMAT bedpan
cleaning unit, ensure that the room temperature is 20°C and the
humidity is less than 2% to avoid oxidation and diusion on electronic
components (this applies explicitly to units that are not in operation).
A sample solution would be to use a moisture protection bag with an
appropriately sized bag of dessicant. There should be a vacuum with
a residual pressure of 6 mbar in the moisture protection bag. This bag
is then ooded with nitrogen so that oxidising agents or electrolytes
are no longer present. The unit must be stored in a dust-free, dry and
upright state. It is also imperative to ensure that the unit is secured so
that it cannot topple over. Prior to recommissioning, a comprehen-
sive functional test must be carried out in accordance with qualied
commissioning as per the manufacturer’s specications and statutory
requirements. When used in an unclean working area, the bedpan
cleaning unit should ideally be stored at a room temperature of 21°C
with the lowest possible relative humidity.

9 Last updated: 18/05/2020
6.2 Maintenance schedule
The following parts must be inspected, cleaned and (if necessary) replaced during annual maintenance.
Abbreviations: I = Inspect C = Clean R = Replace V = Verication CA = Calibrate
1. Adjust the dosage of the suitable coating inhibitor to the water hardness according to the unit manufacturer’s and agent manufacturer’s specications. Check the descaling agent’s shelf life.
2. When checking the suction hose, ensure that you use a neutral coating inhibitor in accordance with the manufacturer’s specications in this manual. The hose must be replaced if there is any noticeable hardening.
3. Every 4 years after initial commissioning, or every 20,000 rinsing cycles.
1 2 3 4 5 6 7 8 9 10
CW supply hoses I I I I RI I I I R
HW supply hoses I I I I RI I I I R
Existing dirt strainers C C C C C C C C C C
Solenoid valves I I I I RI I I I R
Rinsing chamber C C C C C C C C C C
Rinsing impeller / rotary nozzle I I I I I I I I I I
Clip-on device I I I I I I I I I I
Door spring / bearing I I I I I I I I I I
Rinsing chamber door
monitoring device I I I I I I I I I I
Door lock I I I I I I I I I I
Door seals I I I RI I I RI I
Water storage tank I / C C I / C C I / C C I / C C I / C C
Steam generator I I I I I I I I I I
Flex hose R R R R R R R R R R
Dosing pump I I I I I I I I I I
Descaling agent according
to the manufacturer’s dosing
instructions
1
I I I I I I I I I I
Suction lance I I I I I I I I I I
Suction hose 2IRIRIRIRIR
Tank level sensor I / C I / C I / C I / C I / C I / C I / C I / C I / C I / C
Capacitor ---R- - - R- -
Booster pump I I I I I I I I I I
Cleaning nozzles I / C I / C I / C I / C I / C I / C I / C I / C I / C I / C
Siphon / monitoring device I I I I I I I I I I
Controller I I I I I I I I I I
Control panel I I I I I I I I I I
UV Lamp 3I / C I / C I / C RI / C I / C I / C RI / C I / C
Reducing rubbers for
UV lamp and steam vent I / C I / C I / C RI / C I / C I / C RI / C I / C
Temperature sensor CA CA CA CA CA CA CA CA CA CA
Spring-loaded pressure piece R R R R R R R R R R
Disinfection A0 = 600 / 3000 I I I I I I I I I I
DGUV V3 I I I I I I I I I I
Unit function I I I I I I I I I I
Year of operation
Part

10
Last updated: 18/05/2020
6.3 Proof of maintenance
The following tasks were carried out during maintenance work. Abbreviations: I = Inspect C = Clean R = Replace V = Verication CA = Calibrate
Date
Signature
1 2 3 4 5 6 7 8 9 10
CW supply hoses
HW supply hoses
Existing dirt strainers
Solenoid valves
Rinsing chamber
Rinsing impeller / rotary nozzle
Clip-on device
Door spring / bearing
Rinsing chamber door
monitoring device
Door lock
Door seals
Water storage tank
Steam generator
Flex hose
Dosing pump
Descaling agent according
to the manufacturer’s dosing
instructions
Suction lance
Suction hose
Tank level sensor
Capacitor
Booster pump
Cleaning nozzles
Siphon / monitoring device
Controller
Control panel
UV Lamp
Reducing rubbers for
UV lamp and steam vent
Temperature sensor
Spring-loaded pressure piece
Disinfection A0 = 600 / 3000
DGUV V3
Unit function
Year of operation
Part

11 Last updated: 18/05/2020
7.2 Installation materials
Rinsing impeller Item no.: 0000091
Urine bottle nozzle, full jet, stainless steel Item no.: 0000083
Ceiling nozzle, full cone, stainless steel Item no.: 0000084
Cold or hot water supply hoses Item no.: 0000085
Ceiling nozzle distributor Item no.: 0000086
DN 100 siphon Item no.: 0000089
DN 100 siphon sleeve Item no.: 0000090
Rinsing pipe made of stainless steel ex hose Item no.: 0000087
Corrugated pipe steam line Item no.: 0000045
SS steam pipe kit Item no.: 0000119
30 / 50 reducing rubber Item no.: 0000551
7.3 Mechanical parts
Door spring Item no.: 0000073
Door mounting plate for repair Item no.: 0000074
Spring-loaded pressure piece Item no.: 0000072
Labyrinth door seal Item no.: 0000001
Bottom door seal Item no.: 0000150
Spare parts can only be ordered from the manufacturer or one of its
sales partners by stating the item number. Only original spare parts
may be used, otherwise safety and hygienic success cannot be gua-
ranteed..
7. Spare parts
7.1 Electrical parts
Controller box (power unit incl. controller) Item no.: 0001314
Cable set (oor-standing unit) Item no.: 0001316
Floor sensor Item no.: 0001317
Emergency stop button Item no.: 0001012
Module contacts for emergency stop Item no.: 0000689
Descaler suction lance Item no.: 0001008
Control panel Item no.: 0001322
Operating lm Item no.: 0001323
Tank level sensor Item no.: 0001313
Evaporator unit, SS 3, CW, complete Item no.: 0000871
Evaporator unit, SS 4, CW, complete Item no.: 0000873
Flex hose pump Item no.: 0000847
Flex hose cartridge Item no.: 0000534
Booster pump Item no.: 0000067
Motor capacitor Item no.: 0000033
Temperature sensor Item no.: 0001258
Door lock Item no.: 0001201
Rinsing chamber door monitoring device Item no.: 0001329
24 V DC double solenoid valve Item no.: 0000664
UV lamp Item no.: 0000169
Siphon / monitoring device, complete Item no.: 0000172
4 GB SD card Item no.: 0001333
9-pin D-Sub cable Item no.: 0001262
7.4 Disinfection
The euroMAT basic units are exclusively equipped with decentralised,
thermal disinfection. The dishes and the entire rinsing chamber are di-
sinfected once cleaning is complete.
7.5 Chemical consumption
The unit only requires a lime binder. It is tailored to the euroMATIC pro-
duct, which can be purchased from the manufacturer or one of its sales
partners. Alternatively, euroMATIC pH acid can be used depending on
the °dH (water hardness).
Please note: An agent with an acidic pH must be used from a water
hardness of 12°dH.
If other agents that are not approved by the manufacturer are
used, the warranty shall become void and even hygienic success
cannot be guaranteed.
7.6 Electrical data
Electrical connection: 230 V, 50 Hz, equipotential bonding cable
(mandatory).
Protection class: 1
Unit protection type: IPX1
Controller protection type: IP21
Power consumption: Approx. 3.0 kW
Energy consumption: Standby approx. 0.002 kWh
Edge rinsing approx. 0.010 kWh
Rinsing: Short program approx. 0.275 kWh
Standard program approx. 0.300 kWh
Intensive program approx. 0.325 kWh
7.7 Noise emission
The workplace level is 45.3 dB (A)
The accuracy class 2 measurement was conducted in accordance with
ISO 11203:1195 and ISO 3744:2010.
7.8 Water
Connections as per ½ ” cold water
the German Drinking ½” hot water, 70 °C inow
Water Ordinance: DN 100 outow
Flow pressure: Minimum 100 kPa
Maximum 1000 kPa
Water consumption: Edge rinsing 5 l cold water
Rinsing:
Short program 21,8 l cold water 11,7 l hot water
Standard program 29,9 l cold water 13,3 l hot water
Intensive program 37,9 l cold water 18,0 l hot water
7.9 Dimensions and weight
W x H x D: 496 x 1305 x 500 mm, weight: 65 kg
6.4 Uninstalling / disposal
Please proceed as follows to uninstall the bedpan cleaning unit:
• Unplug the mains plug.
• Switch o the water supply (indoor installation).
• Empty the rinsing chamber if necessary.
• Loosen the unit fastening.
• Loosen the drain pipe. Pay attention to residual water in the drai-
nage channel.
• Disconnect the water supply hoses from the building connection.
Entleeren Sie mögliches Restwasser!
• The bedpan cleaning unit can now be removed.
• Electronic components, plastics and metals must be disposed of sepa-
rately – please observe the regional disposal regulations in this respect!
Technical data
euroMAT basic is monitored – compliant – inspected in accordance with:
• Medical Devices Directive
• System separation in accordance with DIN EN 1717
• Hygiene certicates based on DIN EN ISO 15883
• DIN EN ISO 15883 Parts 1 and 3

12
Last updated: 18/05/2020
8. Medical devices book
8.1 Unit master data
Nature and type
Serial number
Heating number
Year of acquisition
Initial commissioning (MM/YYYY)
Manufacturer
Supplier
Company ID number
Location and operational assignment
Deadlines for safety checks
(see sticker on the product)

13 Last updated: 18/05/2020
8.2 Functional test and brieng
Inventory no.
Functional test
On:
By:
Briengs
Person responsible:
Time Manufacturer / supplier Name of the people respon-
sible for the brieng Signature

14
Last updated: 18/05/2020
8.3 Brieng sta
Time Person providing
the brieng Name of the person briefed Signature

15 Last updated: 18/05/2020
8.4 Malfunctions or repeated similar operating errors
Inventory no.
Time Description of nature and consequences

16
Last updated: 18/05/2020
8.5 Malfunctions or repeated similar operating errors
Inventory no.
Time Description of the reported incident

17 Last updated: 18/05/2020
Postal address:
Name of the company:
Street / no.:
Serial number:
Unit type / designation:
Installation: Yes No
Unit installed Housing
not defective
Hot and cold water connected Drainage
pipework connected Schuko plug
plugged into socket
Equipotential bonding cable connected to housing Water
hardness checked
Water hardness (degrees in dH)
Dosage time (descaler)
Used descaler agent (please indicate the manufacturer)
Functional test:
Water inlet checked for leaks
Cold water pipework checked for leaks
Drainage pipework checked for leaks
Functional test of short program
Functional test of standard program
Functional test of intensive program
Functional test of edge rinsing (if present)
A0 value reached Short Temp/sec.
Standard Temp/sec.
Intensive Temp/sec.
Installation company: Name of the installer:
Date of installation: Signature / stamp:
A0
A0
A0
Contact:
Postcode / Town/city:
Unit location:
Installation and commissioning log
IMPORTANT! PLEASE FILL OUT THIS LOG CAREFULLY AND RETURN IT TO
THE MANUFACTURER OR TO THE RELEVANT SALES PARTNER!
The measurement logs (DGUV V3 electrical test / hygiene test / temperature test)
must be attached to this log.
1. Einleitung
Diese Bedienungs- und Wartungsanleitung soll den korrekten Gebrauch
der folgenden bg-Reinigungs- und Desinfektionsautomaten sicherstellen
und geschultem hauseigenem Personal die Möglichkeiten geben, kleinere
Wartungsarbeiten selbst durchzuführen.
Das genaue Durchlesen der Bedienungs- und Wartungsanleitung
sollte jedem Benutzer ermöglicht werden, um Bedienungsfehler
und Ausfälle des Gerätes zu vermeiden.
Bitte positionieren Sie diese Anleitung so, dass sie jedem Benutzer
zugänglichist.
2. Sicherheitshinweise
Das Produkt muss nach diesen Sicherheitshinweisen benutzt wer-
den. Sollte es Punkte geben, bei denen Sie nicht sicher sind kontak-
tieren Sie Ihren lokalen bg-Vertreter bzw. den bg-Kundendienst.
Prüfen Sie vor jeder Verwendung die Betriebsbereitschaft des Steckbe-
ckenspülgerätes.
Vermeiden Sie das Einspülen größerer Zellstoffmengen, da sonst die
Gefahr der Abflussverstopfung besteht und eine Verschlechterung des
Reinigungsergebnisses zu erwarten ist.
VerwendenSie nurthermostabiles Geschirr, dass der Zweckbestimmung
(Aufnahme von Körperausscheidungen)entspricht und ein CE - Zeichen
trägt.
Prüfen Sie regelmäßig die Unversehrtheit aller zugänglichen Kabel und
Schläuche. Wenn defekte Teile entdeckt werden, ist sofort der Netz-
stecker zu ziehen und das Gerät nicht mehr zu verwenden. Informieren
Sie anschließend den Service.
Bei übermäßigem Dampf- oder Wasseraustritt während des Spülens ist
das Gerät sofort vom Netzzu trennen und der Service zu verständigen.
Geben Sie niemals WC-Reiniger in die Spülkammer.
Vor dem Öffnen des Steuerschrankes ist der Netzstecker zuziehen.
Das Öffnen des Gerätes darf nur durch geschultes Fachpersonal
geschehen.
-inizidemnerednanovnoitkefniseDruzthcinfradrelüpsnekcebkcetSreD
schen Produkten verwendet werden.
Verwenden Sie das Gerätnichtim Seuchenfall.
Das Gerät darf nicht mit einem Schlauch oder Hochdruckreiniger von
außen gereinigt werden.
3. Allgemeines
Wir gratulieren Ihnen zu Ihrem Steckbeckenspüler der Serie euroMAT
pro. Im Folgenden werden Sie durch die Funktionen und die Pflege Ihres
Gerätes geführt. Lesen Sie die Anweisung vor und auch nach der Geräte-
einweisung sorgfältig durch und bewahren Sie die Bedienungsanleitung
immer an einem trockenen Ort in Gerätenähe auf. Die Bedienungsanlei-
tung enthält auch die Wartungs- und Installationsprotokolle, die dem Ser-
vicetechniker zur Verfügung gestellt werden müssen.
3.1 Funktionsübersicht
Der Steckbeckenspüler der Serie euroMATpro dient der Reinigung und
Desinfektion von Urinflaschen, Steckbecken und Nachtstuhleimern. 3 Pro-
gramme für unterschiedliche Verschmutzungen und Verschmutzungs-
grade stehen dem Anwender zur Verfügung. In jedem Programm wird
das Geschirr vorgespült, gereinigt, desinfiziert und anschließend durch
eine weitere Spülung abgekühlt, so dass es nach Programm-Abschluss
sofort entnehmbar und wiedereinsatzbereit ist.
Um das Gerät mit allen Wasserhärtegraden lange verwenden zu
können wird dem Reinigungswasser automatisch das Entkalkungs-
mittel euroMATIC oder euroMATIC ph-sauer hinzugeführt. Der Vor-
ratsbehälter, der nach entsprechender Meldung in der Text- Anzeige
unter der Spülkammer.
härte ein. Bei Nichteinhalten erlischt der Garantieanspruch!
3
bg Doku 28, Revision 16.01.2018
1. Einleitung
Diese Bedienungs- und Wartungsanleitung soll den korrekten Gebrauch
der folgenden bg-Reinigungs- und Desinfektionsautomaten sicherstellen
und geschultem hauseigenem Personal die Möglichkeiten geben, kleinere
Wartungsarbeiten selbst durchzuführen.
Das genaue Durchlesen der Bedienungs- und Wartungsanleitung
sollte jedem Benutzer ermöglicht werden, um Bedienungsfehler
und Ausfälle des Gerätes zu vermeiden.
Bitte positionieren Sie diese Anleitung so, dass sie jedem Benutzer
zugänglichist.
2. Sicherheitshinweise
Das Produkt muss nach diesen Sicherheitshinweisen benutzt wer-
den. Sollte es Punkte geben, bei denen Sie nicht sicher sind kontak-
tieren Sie Ihren lokalen bg-Vertreter bzw. den bg-Kundendienst.
Prüfen Sie vor jeder Verwendung die Betriebsbereitschaft des Steckbe-
ckenspülgerätes.
Vermeiden Sie das Einspülen größerer Zellstoffmengen, da sonst die
Gefahr der Abflussverstopfung besteht und eine Verschlechterung des
Reinigungsergebnisses zu erwarten ist.
VerwendenSie nurthermostabiles Geschirr, dass der Zweckbestimmung
(Aufnahme von Körperausscheidungen)entspricht und ein CE - Zeichen
trägt.
Prüfen Sie regelmäßig die Unversehrtheit aller zugänglichen Kabel und
Schläuche. Wenn defekte Teile entdeckt werden, ist sofort der Netz-
stecker zu ziehen und das Gerät nicht mehr zu verwenden. Informieren
Sie anschließend den Service.
Bei übermäßigem Dampf- oder Wasseraustritt während des Spülens ist
das Gerät sofort vom Netzzu trennen und der Service zu verständigen.
Geben Sie niemals WC-Reiniger in die Spülkammer.
Vor dem Öffnen des Steuerschrankes ist der Netzstecker zuziehen.
Das Öffnen des Gerätes darf nur durch geschultes Fachpersonal
geschehen.
-inizidemnerednanovnoitkefniseDruzthcinfradrelüpsnekcebkcetSreD
schen Produkten verwendet werden.
Verwenden Sie das Gerätnichtim Seuchenfall.
Das Gerät darf nicht mit einem Schlauch oder Hochdruckreiniger von
außen gereinigt werden.
3. Allgemeines
Wir gratulieren Ihnen zu Ihrem Steckbeckenspüler der Serie euroMAT
pro. Im Folgenden werden Sie durch die Funktionen und die Pflege Ihres
Gerätes geführt. Lesen Sie die Anweisung vor und auch nach der Geräte-
einweisung sorgfältig durch und bewahren Sie die Bedienungsanleitung
immer an einem trockenen Ort in Gerätenähe auf. Die Bedienungsanlei-
tung enthält auch die Wartungs- und Installationsprotokolle, die dem Ser-
vicetechniker zur Verfügung gestellt werden müssen.
3.1 Funktionsübersicht
Der Steckbeckenspüler der Serie euroMATpro dient der Reinigung und
Desinfektion von Urinflaschen, Steckbecken und Nachtstuhleimern. 3 Pro-
gramme für unterschiedliche Verschmutzungen und Verschmutzungs-
grade stehen dem Anwender zur Verfügung. In jedem Programm wird
das Geschirr vorgespült, gereinigt, desinfiziert und anschließend durch
eine weitere Spülung abgekühlt, so dass es nach Programm-Abschluss
sofort entnehmbar und wiedereinsatzbereit ist.
Um das Gerät mit allen Wasserhärtegraden lange verwenden zu
können wird dem Reinigungswasser automatisch das Entkalkungs-
mittel euroMATIC oder euroMATIC ph-sauer hinzugeführt. Der Vor-
ratsbehälter, der nach entsprechender Meldung in der Text- Anzeige
unter der Spülkammer.
härte ein. Bei Nichteinhalten erlischt der Garantieanspruch!
3
bg Doku 28, Revision 16.01.2018

18
Last updated: 18/05/2020
9. Personal notes

19 Last updated: 18/05/2020
Personal notes

Inventory no.
Notify the person responsible for operating the unit if
faults occur:
Name:
Phone:
Technical Service:
Name:
Phone:
Emergency call:
Name: bg edelstahl und kunststotechnik für krankenhaus,
industrie und wasserwirtschaft gmbh
Emergency call: +49 (0) 23 68 - 699 36 - 0
Instructions for use stored with:
If accidents involving personal injury occur:
Notify:
Phone:
Fax:
Notify:
Name: bg edelstahl und kunststotechnik für krankenhaus,
industrie und wasserwirtschaft gmbh
Phone: [phone] - 699 36 - 0
Fax: [phone] - 699 36 - 33
10. Important addresses
Manufacturer and person responsible as per
§ 5 of the German Medical Devices Act:
bg edelstahl und kunststotechnik für krankenhaus,
industrie und wasserwirtschaft gmbh
Karlstraße 18
45739 Oer - Erkenschwick
Phone: [phone] - 699 36 - 0
Fax: [phone] - 699 36 - 33
E-Mail: ser[email protected]
www.bg-edelstahl .de
bg doc 28 b, 18/05/2020, Revision 3
