BGS technic 4199 User manual

BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten

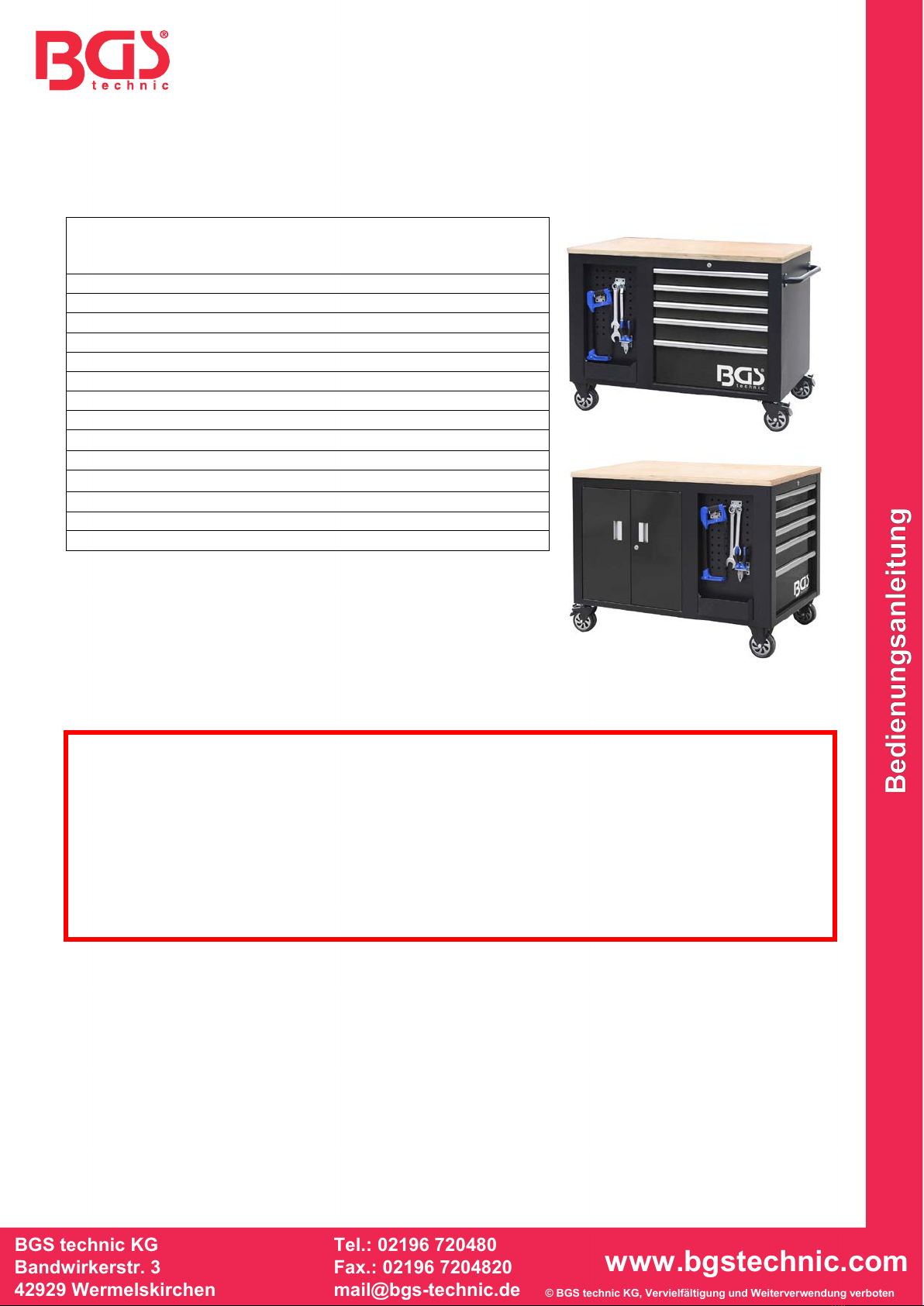

Art. 4199
Werkstattwagen, 2x 5 Schubladen, 1 Schrank, leer
SPEZIFIKATIONEN
Schubladenhöhe:
6x 69,5 mm
2x 98,5 mm
2x 213,5 mm
Schubladenbreite:
564 mm
Schubladentiefe:
407 mm
Wandstärke Korpus:
1,0 / 1,2mm
Wandstärke Schubladen:
1,0 mm
Wandstärke Türen:
0,8 mm
Wandstärke Regalböden:
1,0 mm
Tragfähigkeit Regalböden:
je 10 kg
Tragfähigkeit Holzplatte:
max. 200 kg (gleichmäßig verteilt)
Tragfähigkeit Schubladen:
25 kg bei Höhe 69,5 & 98,5 mm
Tragfähigkeit Schubladen:
35 kg bei Höhe 213,5 mm
Gesamtbreite:
1150 mm
Gesamthöhe:
887 mm
Gesamttiefe:
740 mm
Leergewicht:
140 kg
ERSATZTEILE
Holzplatte
Art. 67164
Laufschienen
Art. 4111-1
Lenkrolle
Art. 4111-2
Bockrolle
Art. 4111-3
Ersatzschloss
Art. 4111-9
SICHERHEITSHINWEISE
•Öffnen Sie niemals mehrere Schubladen gleichzeitig, bei Nichtbeachtung kann der
Werkstattwagen kippen.
•Schließen und verriegeln Sie alle Schubladen, bevor Sie den Werkstattwagen bewegen.
•Stellen oder setzen Sie sich nicht auf den Werkstattwagen oder dessen Schubladen, es
besteht Kipp-, Sturz- und Verletzungsgefahr.
•Stellen Sie den Werkstattwagen nicht auf KFZ-Ladeflächen oder anderen beweglichen
Objekten.
•Betätigen Sie die Bremsen der Lenkrollen, wenn der Werkstattwagen nicht bewegt wird.
•Ziehen Sie den Werkstattwagen ausschließlich am dafür vorgesehenen Seitengriff.
•Belasten Sie den Werkstattwagen und dessen Schubladen niemals mit einer höheren Last, wie
im Kapitel „Spezifikationen“ (Tragfähigkeit) angegeben.
ROLLENMONTAGE
Der Werkstattwagen wird mit Schwerlastrollen ausgeliefert, darunter zwei Lenkrollen mit Bremse und
zwei feststehende Bockrollen.
Montieren Sie das Lenkrollenpaar auf eine der schmalen und das Bockrollenpaar auf der
gegenüberliegenden Werkstattwagenunterseite mit je 4 der mitgelieferten Schrauben und Scheiben.
SEITENGRIFFMONTAGE
Montieren Sie den Seitengriff an die mit Lenkrollen versehene Seite. Verwenden Sie dazu die
mitgelieferten Schrauben.
WARTUNG / PFLEGE
•Obere und untere Kanäle der Schubladen-Laufschienen mindestens zweimal jährlich schmieren.
•Reinigen Sie den Werkstattwagen bei Bedarf mit einem weichen Tuch und z.B. Spülmittel,
aggressive Reiniger können die Oberflächen beschädigen.

BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten

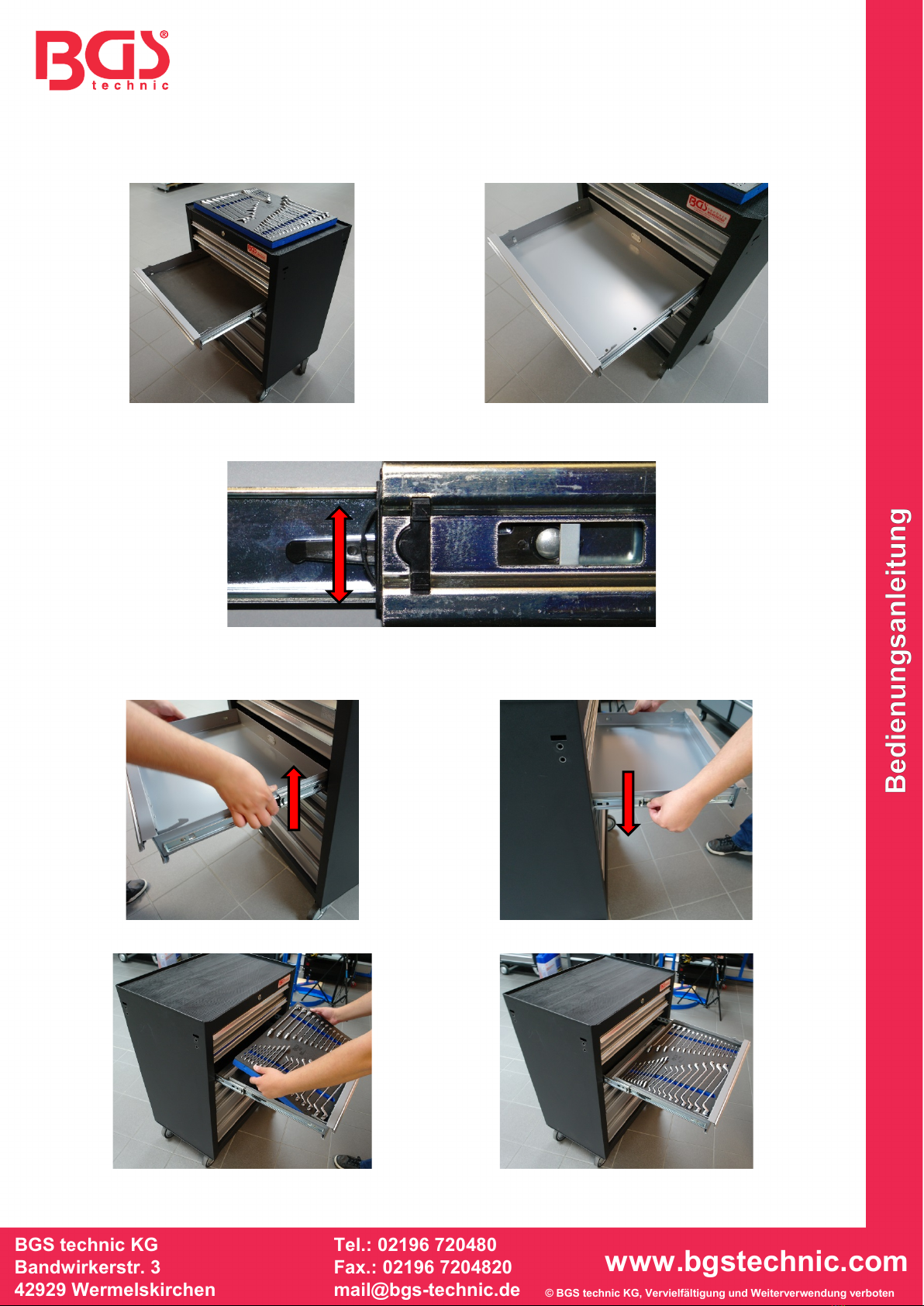

WERKSTATTWAGEN MIT WERKSTATTWAGENEINLAGE BESTÜCKEN
Alle Schubladen werden mit Schutzmatte (A) ausgeliefert.
Schutzmatte (A) vor dem Einlegen der Werkstattwageneinlage entfernen.
Die Schubladen sind durch Sicherung (B) an der rechten und linken Schiene gegen komplettes
Herausfahren gesichert.
Zum leichteren Einlegen der Werkstattwageneinlage beide Sicherungen entriegeln.
Dazu den rechten Sicherungshebel nach oben und den linken nach unten drücken.
Schublade herausziehen, bis diese noch ausreichend geführt in der Schiene bleibt.
Werkstattwageneinlage zuerst vorne und zum Schluss hinten in die Schublade einlegen.
A
B

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
BGS 4199
Workshop Trolley, 2x 5 drawers, 1 cabinet, empty
SPECIFICATIONS
Drawer height:
6x 69.5 mm
2x 98.5 mm
2x 213.5 mm
Drawer width:
564 mm
Drawer depth:
407 mm
Corpus wall thickness:
1.0 / 1.2mm
Drawer wall thickness:
1.0 mm
Door wall thickness:
0.8 mm
Shelf wall thickness:
1.0 mm
Shelf capacity:
je 10 kg
Wooden plate capacity:
200 kg (evenly distributed)
Drawer capacity:
25 kg at height 69.5 & 98.5 mm
Drawer capacity:
35 kg at height 213.5 mm
Total width:
1150 mm
Total height:
887 mm
Total depth:
740 mm
Empty weight:
140 kg
AVAILABLE SPARE PARTS
Wooden plate
Art. 67164
Sliding rails
Art. 4111-1
Swivel castor
Art. 4111-2
Fixed castor
Art. 4111-3
Replacement lock
Art. 4111-9
SAFETY INFORMATION
•Never open more than one drawer at the same time, otherwise the workshop trolley may tip
over.
•Close and lock all drawers before moving the workshop trolley.
•Do not stand or sit on the workshop trolley or its drawers as there is a risk of tipping, falling or
injury.
•Do not place the workshop trolley on a vehicle loading platform or other movable objects.
•Actuate the castor brakes when the workshop trolley is stationary.
•Pull the workshop trolley exclusively by the side handle provided for this purpose.
•Never load the workshop trolley and its drawers with a higher load than specified in the
"Specifications" (Rated load capacity) section.
MOUNTING THE CASTORS
The workshop trolley is supplied with heavy-duty castors, including two swivel castors with brake and
two immobile fixed castors.
Mount the pair of swivel castors on the narrow underside of the workshop trolley and the pair of fixed
castors on the opposite underside of the workshop trolley using the 4 screws and washers supplied.
MOUNTING THE SIDE HANDLE
Mount the side handle on the side equipped with the swivel castors. Use the screws supplied.
MAINTENANCE / SERVICING
•Grease the upper and lower channels of the drawer runners at least twice a year.
•Clean the workshop trolley with a soft cloth and for example washing-up liquid when required;
aggressive cleaning agents can damage the surfaces.

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
FITTING THE WORKSHOP TROLLEY WITH WORKSHOP TROLLEY TOOL TRAY
All drawers are delivered with protective mat (A).
Remove the protective mat (A) before inserting the workshop trolley tool tray.
The drawers are secured by a safety guard (B) on the right and left rail to prevent them from being
pulled out completely.
Release both safety guards to facilitate insertion of the workshop trolley tool tray.
To do this, press the right safety lever upwards and the left one downwards.
Pull out the drawer until it is sufficiently guided in the rail.
Insert the workshop trolley tool tray into the front of the drawer first and then to the back.
A
B

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
BGS 4199
Servante d’atelier, 2x tiroirs, 1 cabinet, vide
SPÉCIFICATIONS
Hauteur des tiroirs:
6x 69.5 mm
2x 98.5 mm
2x 213.5 mm
Largeur des tiroirs:
564 mm
Profondeur de tiroir:
407 mm
Épaisseur de paroi du corps:
1.0 / 1.2mm
Épaisseur de paroi des tiroirs:
1.0 mm
Épaisseur de paroi de porte:
0.8 mm
Épaisseur de paroi d étagère:
1.0 mm
Capacité de l'étagère:
chaque 10 kg
Capacité de la plaque en bois:
200 kg
(uniformément distribué)
Capacité du tiroir:
25 kg tiroirs de hauteur
69.5 et 98.5 mm
Capacité du tiroir:
35 kg tiroirs de hauteur
213.5 mm
Largeur totale:
1150 mm
Hauteur totale:
887 mm
Profondeur totale:
740 mm
Poids vide:
140 kg
PIÈCES DE RECHANGE DISPONIBLES
Capot en matière bois
Art. 67164
Rails
Art. 4111-1
Roues pivotantes
Art. 4111-2
Roues fixes
Art. 4111-3
Serrure de rechange
Art. 4111-9
CONSIGNES DE SÉCURITÉ
•N’ouvrez jamais plusieurs tiroirs simultanément, car la servante d'atelier risque de se
renverser, le cas échéant.
•Fermez et verrouillez tous les tiroirs avant de déplacer la servante d'atelier.
•Ne vous asseyez ni vous posez sur la servante d'atelier ou les tiroirs, il existe un risque de
renversement, de chute et de blessures.
•Ne posez pas la servante d'atelier sur une surface de chargement de camion ou sur un autre
objet mobile.
•Actionnez les freins des roues pivotantes quand la servante d'atelier n’est pas déplacée.
•Tirez la servante d‘atelier exclusivement par la poignée latérale prévue à cet effet.
•Ne chargez jamais la servante d‘atelier et les tiroirs avec une charge plus élevée que précisée
dans le « Spécifications » (capacité de charge).
MONTAGE DES ROULEAUX
La servante d‘atelier est livrée avec des rouleaux pour charges lourdes, dont deux roues pivotantes
avec frein et deux roulettes fixes.
Montez la paire de roues pivotantes sur une des faces inférieures étroites et la paire de roulettes fixes
sur la face opposée au moyen de chaque 4 des vis et rondelles fournies.
MONTAGE DE LA POIGNÉE LATÉRALE
Montez la poignée latérale sur le côté équipé de roues pivotantes. Utilisez à cette fin les vis fournies.
MAINTENANCE / ENTRETIEN
•Graissez les canaux supérieur et inférieur des rails de tiroir au moins deux fois par an.
•Nettoyez la servante d'atelier au besoin avec un chiffon doux et un détergent. Les détergents
agressifs risquent d’endommager les surfaces.

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
ÉQUIPER LA SERVANTE D’ATELIER D’UNE GARNITURE DE SERVANTE D'ATELIER
Tous les tiroirs sont livrés avec un tapis (A).
Retirez le tapis (A) avant d’insérer la garniture de la servante d'atelier.
Les tiroirs sont bloqués de sorte qu’il soit impossible de les sortir complètement moyennant une
sécurité (B) sur les rails droit et gauche.
Déverrouillez les deux sécurité afin d’insérer plus facilement la garniture de servante d'atelier.
Pour ce faire, poussez le levier de sécurité droit vers le haut et le levier gauche vers le bas.
Retirez le tiroir jusqu’au point où ce dernier reste encore guidé dans le rail.
Insérez la garniture de servante d’atelier d'abord à l’avant et pour finir à l’arrière dans le tiroir.
A
B

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
BGS 4199
Carro de herramientas, 2x cajones, 1 gabinete, vacío
ESPECIFICACIONES
Altura de los cajones:
6x 69,5 mm
2x 98,5 mm
2x 213,5 mm
Anchura de los cajones:
564 mm
Profundidad de los cajones:
407 mm
Espesor de los cajones:
1,0 / 1,2mm
Espesor de los cajones:
1,0 mm
Espesor de las puertas:
0,8 mm
Espesor de los estantes:
1,0 mm
Capacidad de carga
estantería:
je 10 kg
Capacidad de carga panel
madera:
200 kg (distribuido
uniformemente)
Capacidad de carga cajones:
25 kg la altura del cajón
69,5 y 98,5 mm
Capacidad de carga cajones:
35 kg la altura del cajón
213,5 mm
Gesamtbreite:
1150 mm
Gesamthöhe:
887 mm
Gesamttiefe:
740 mm
Leergewicht:
140 kg
PIEZAS DE REPUESTO DISPONIBLES
Panel de madera
Art. 67164
Guías
Art. 4111-1
Ruedas de dirección
Art. 4111-2
Ruedas fijas
Art. 4111-3
Cerradura de repuesto
Art. 4111-9
INDICACIONES DE SEGURIDAD
•Nunca abra más de un cajón a la vez, si lo hace podría volcar el carro de herramientas.
•Cierre y bloquee todos los cajones antes de mover el carro de herramientas.
•No se suba o se siente sobre el carro de herramientas o sus cajones, ya que existe riesgo de
volcar, caerse y lesionarse.
•No coloque el carro de herramientas sobre superficies de carga de camiones o cualquier otro
objeto móvil.
•Accione los frenos de las ruedas de dirección cuando no vaya a mover el carro de herramientas.
•Desplace el carro de herramientas exclusivamente mediante la empuñadura lateral dispuesta
para ello.
•No cargue el carro de herramientas ni sus cajones con un peso que exceda los valores indicados
en el capítulo «Especificaciones» (Capacidad de carga).
MONTAJE DE LAS RUEDAS
El carro de herramientas se suministra con ruedas de alta resistencia, entre ellas dos ruedas de
dirección con frenos y dos ruedas fijas.
Monte el par de ruedas de dirección sobre una de las partes estrechas y el par de ruedas fijas sobre
la parte inferior opuesta del carro de herramientas, cada una de ellas con los 4 tornillos y arandelas
que se suministran.
MONTAJE DE LA EMPUÑADURA LATERAL
Monte la empuñadura lateral en el lado visible de las ruedas de dirección. Para ello utilice los tornillos
que se suministran.
MANTENIMIENTO / CONSERVACIÓN
•Lubricar al menos dos veces al año los canales por los que transcurren las guías de los cajones.
•Limpie el carro de herramientas cuando sea necesario con un paño suave y, por ejemplo, líquido
lavavajillas; un limpiador agresivo podría dañar las superficies.

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
EQUIPAMIENTO DEL CARRO DE HERRAMIENTAS CON UNA BANDEJA
Todos los cajones se suministran con una alfombrilla protectora (A).
Retire la alfombrilla protectora (A) antes de colocar la bandeja del carro.
Mediante un seguro (B) situado en los raíles derecho e izquierdo, los cajones no podrán sacarse
completamente.
Para una colocación más sencilla de la bandeja del carro, desbloquee ambos seguros.
Para ello, empuje la palanca derecha del seguro hacia arriba y la izquierda hacia abajo.
Extraiga el cajón hasta que esté aún lo suficientemente metido en los raíles.
Colocar la bandeja del carro primero en la parte delantera y, a continuación, en la parte trasera del
cajón.
A
B
