Art. 62676
Benzin-Einspritzdüsenwerkzeug-Satz,
für BMW und Mercedes

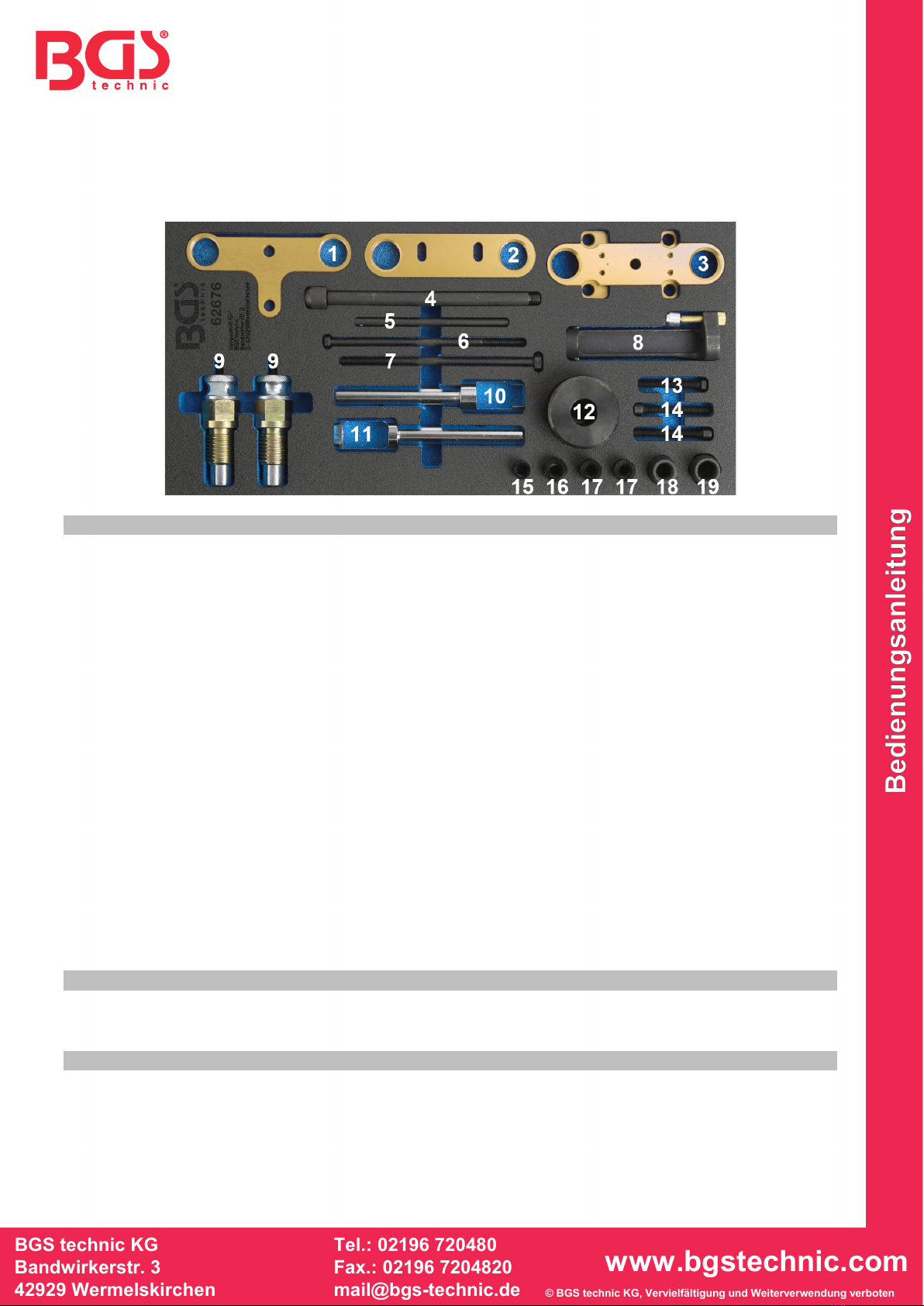

WERKZEUGE
1 Grundplatte, zu verwenden wie BMW OEM 130320
2 Grundplatte, zu verwenden wie BMW OEM 130270
3 Grundplatte, zu verwenden wie BMW OEM 2249115
4 Zugbolzen, verwendbar mit Werkzeug 8 und 12
5 Gleitgriff, verwendbar mit Werkzeug 10 und 11
6 Befestigungsschraube
7 Befestigungsschraube
8 Ziehklaue, zu verwenden wie BMW OEM 130180
9 Zugbolzen, verwendbar mit Werkzeug 1, 2 und 3
10 Ziehklaue, zu verwenden wie Mercedes-Benz OEM 271589023300
11 Ziehklaue, zu verwenden wie Mercedes-Benz OEM 278589003300
12 Gleithammergewicht, verwendbar mit Werkzeug 4 und 8
13 Befestigungsschraube
14 Befestigungsschraube
15 Distanzhülse
16 Distanzhülse
17 Distanzhülse
18 Dichtring-Montagewerkzeug, Ø 10.5 mm, zu verwenden wie BMW OEM 130195
19 Dichtring-Montagewerkzeug, Ø 12.5 mm, zu verwenden wie BMW OEM 130195
AUSPACKEN
Achten Sie beim Auspacken darauf, dass alle Teile vorhanden sind.
Kontaktieren Sie Ihren Händler, wenn Teile fehlen oder beschädigt sind.
ACHTUNG
Lesen Sie die Bedienungsanleitung und die enthaltenen Sicherheitshinweise aufmerksam durch,
bevor Sie das Produkt verwenden. Benutzen Sie das Produkt korrekt, mit Vorsicht und nur dem
Verwendungszweck entsprechend. Nichtbeachtung der Sicherheitshinweise kann zu Schäden,
Verletzungen und Erlöschen der Gewährleistung führen. Bewahren Sie diese Anleitungen für
späteres Nachlesen an einem sicheren und trockenen Ort auf. Legen Sie die Bedienungsanleitung
bei, wenn Sie das Produkt an Dritte weitergeben.

BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
VERWENDUNGSZWECK
Dieser Werkzeugsatz dient zur Demontage und Montage von Benzin-Einspritzdüsen und ist
erforderlich bei z.B. Erneuern von Injektoren und Austauschen von Injektor-Dichtungen. Die
enthaltenen Werkzeuge sind geeignet für z.B. folgende Fahrzeugmodelle und Motoren.
FAHRZEUGE
Hersteller
Modell
Baujahr
BMW
135is
2008 -
335
2007 -
335xi
2007 -
535i
2008 -
535xi
2008 -
550i GT
2010 -
750Li
2009 -
750i
2009 -
X3 3.0i
2007 -
X5
2011 -
X5 3.0i
2008 -
X6
2008 -
Motoren
N14, N18, N20, N47, N54, N57, N55, N63
Hersteller
Modell
Baujahr
Mercedes-Benz
C-Klasse
2007 -
CLK / SLK
2007 -
E-Klasse
2007 -
A / CLA / GLA 45 AMG
2013 -
CL / CLS 63 AMG
2010 -
E / G / GL 63 AMG
2011 -
GLE 63 AMG
2015 -
S / SL 63 AMG
2010 -
SLK 55 AMG
2012 -
Motoren
M133 / M152 / M157 / M270 / M271 / M274 / M276 / M278
SICHERHEITSHINWEISE
•Halten Sie Kinder und unbefugte Personen vom Arbeitsbereich fern.
•Lassen Sie Kinder nicht mit dem Werkzeug oder dessen Verpackung spielen.
•Stellen Sie sicher, dass der Arbeitsbereich ausreichend beleuchtet ist.
•Halten Sie den Arbeitsbereich sauber, aufgeräumt, trocken und frei von anderen Materialien.
•Lassen Sie keine ungeschulten Personen mit diesem Werkzeugsatz arbeiten.
•Verwenden Sie das Werkzeug nicht, wenn Teile fehlen oder beschädigt sind.
•Legen Sie das Werkzeug niemals auf die Fahrzeug-Batterie. Gefahr von Kurzschluss.
•Vorsicht bei Arbeiten an laufenden Motoren. Lose Kleidung, Werkzeuge und andere
Gegenstände können von drehenden Teilen erfasst werden und zu schweren Verletzungen
führen.
•Vorsicht bei Arbeiten an heißen Motoren, es besteht Verbrennungsgefahr!
•Entfernen Sie vor der Reparatur den Zündschlüssel, so verhindern Sie ein versehentliches
Starten des Motors.
•Diese Anleitung dient als Kurzinformation und ersetzt keinesfalls ein Werkstatthandbuch.
•Technische Daten, wie Drehmomentwerte, Hinweise zu Demontage und Montage entnehmen
Sie bitte einer fahrzeugspezifischen Serviceliteratur.

BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten

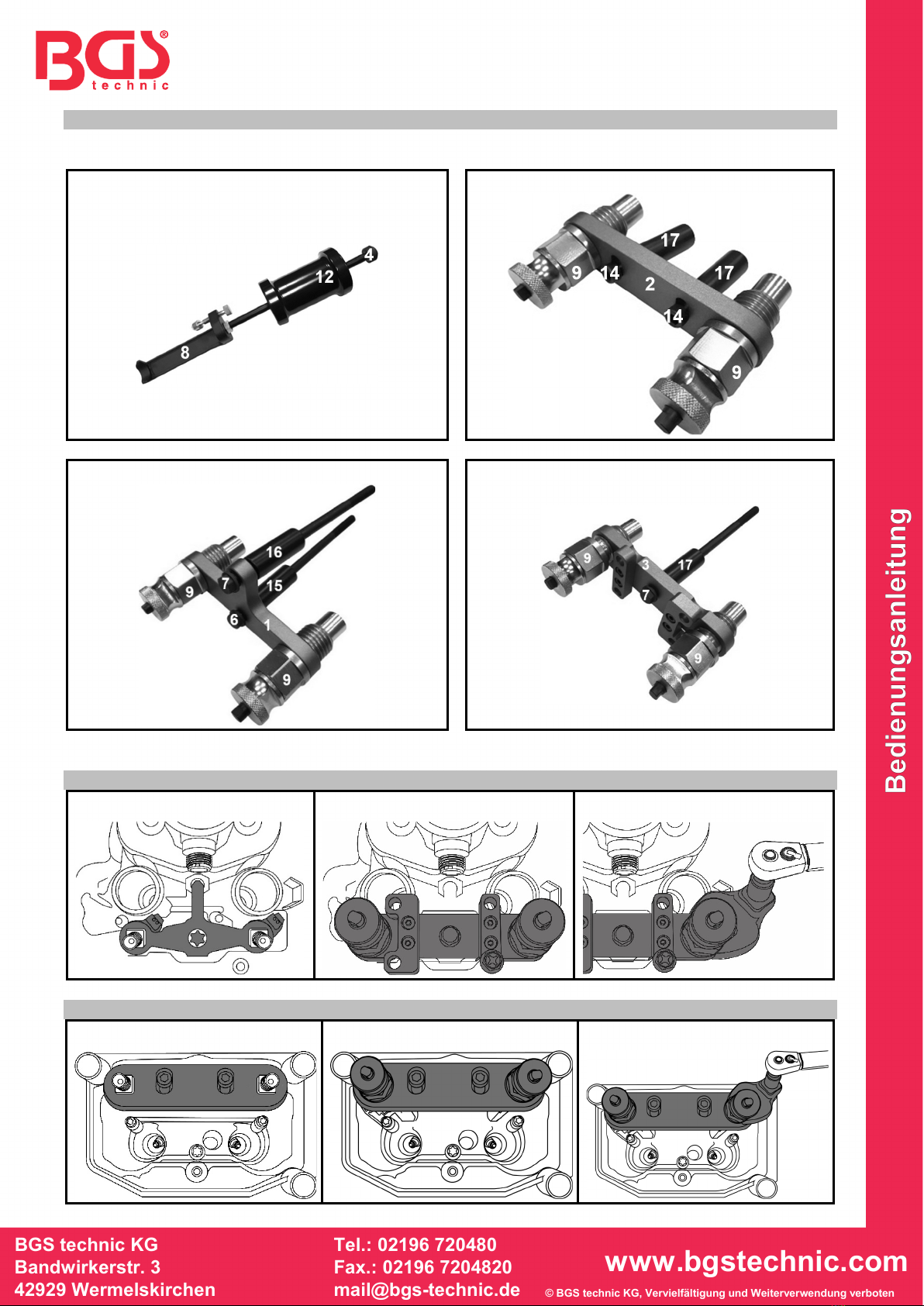

WERKZEUGVORBEREITUNG
Benetzen Sie Gewinde und Auflageflächen der Zugbolzen mit ein wenig Öl, um die Reibung
möglichst gering zu halten und das Werkzeug zu schonen.
zu verwenden wie OEM 130180
zu verwenden wie OEM 130270
zu verwenden wie OEM 130320
zu verwenden wie OEM 2249115
BMW Motor N63 / S63
Abb.1
Abb.2
Abb.3
BMW Motor N55
Abb.1
Abb.2
Abb.3

BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten

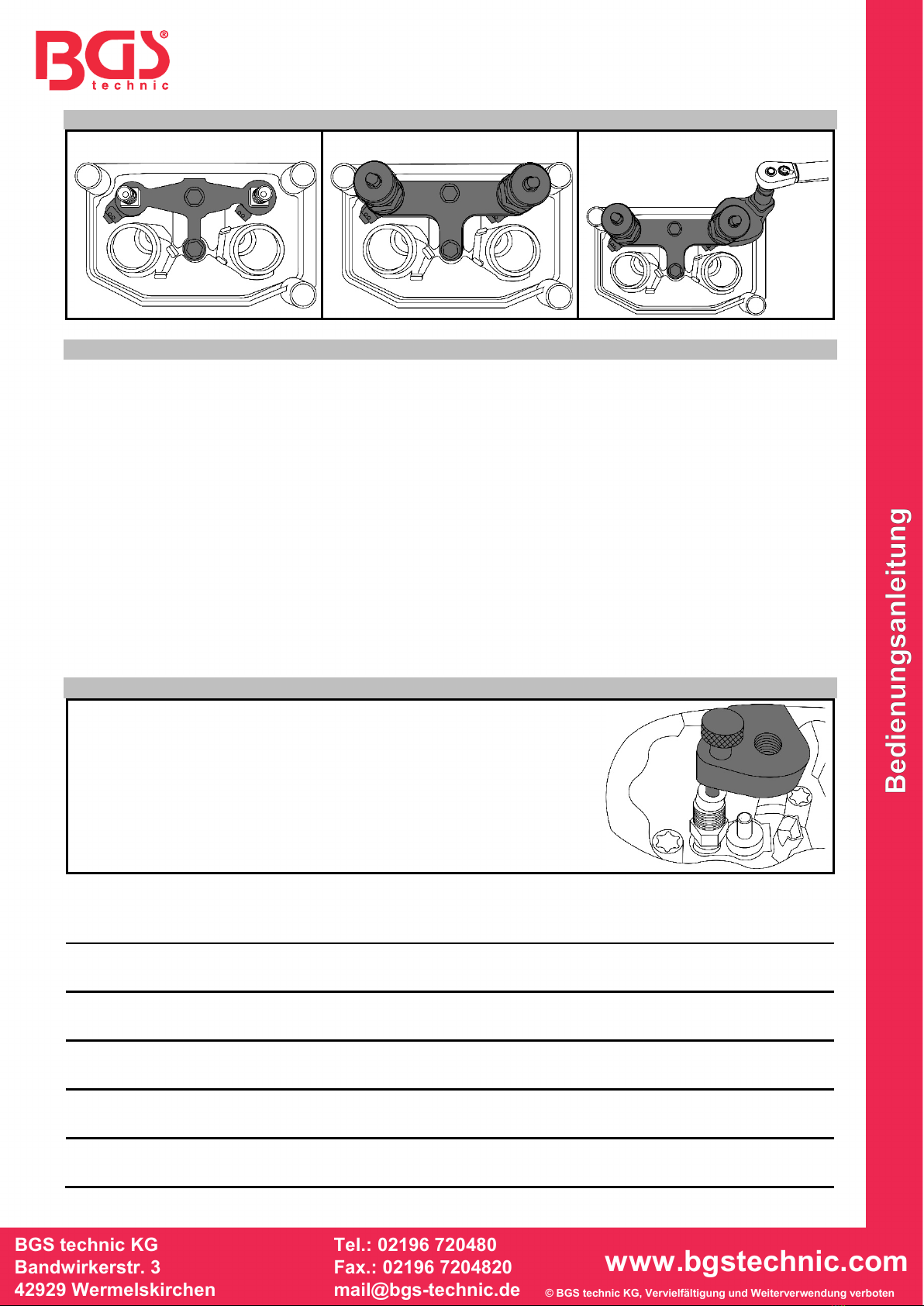

BMW Motor N20 / N26 / N55
Abb.1
Abb.2
Abb.3
VERWENDUNG bei BMW Motoren N20 / N26 / N55 / N63 / S63
1. Schraube der originalen Haltebrücke lösen, entfernen und Haltebrücke herausnehmen (Abb.1).
2. Injektor-Werkzeug ohne Zugbolzen mit Abstandshülsen und Schrauben handfest montieren.
3. Werkzeuge ausrichten, Zugbolzen einsetzen und auf den Injektoren befestigen (Abb.2).
4. Befestigungsschrauben mit Schlüssel anziehen.
5. Zugbolzen von Hand vorspannen.
6. Verwenden Sie zum Herausziehen einen Drehmomentschlüssel und stellen Sie diesen auf den,
vom Hersteller angegebenen, Drehmomentwert im Uhrzeigersinn ein.
7. Benutzen Sie mit dem Drehmomentschlüssel einen 24 mm Hahnenfußschlüsselaufsatz und
setzen Sie diesen am Sechskantkopf des Zugbolzens an (Abb.3).
8. Drehen Sie den Drehmomentschlüssel im Uhrzeigersinn, bis der Injektor herausgezogen ist.
9. Achtung: Wenn der Drehmomentschlüssel beim Herausziehen des Injektors klickt, muss der
Injektor ersetzt werden.
10. Befestigungsschrauben lösen und das komplette Werkzeug mit Schrauben, Zugbolzen und den
Injektoren herausnehmen.
BMW Motor N43 / N53 / N54
1. Verbinden Sie das Gleithammergewicht (12) mit dem Zugbolzen
(4) an der Ziehklaue (8).
2. Setzen Sie die Ziehklaue (8) am Injektor an.
3. Ziehen Sie durch Betätigen des Gleithammers den Injektor aus
dem Zylinderkopf.

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
BGS 62676
Petrol Injection Nozzle Tool Set,
for BMW and Mercedes

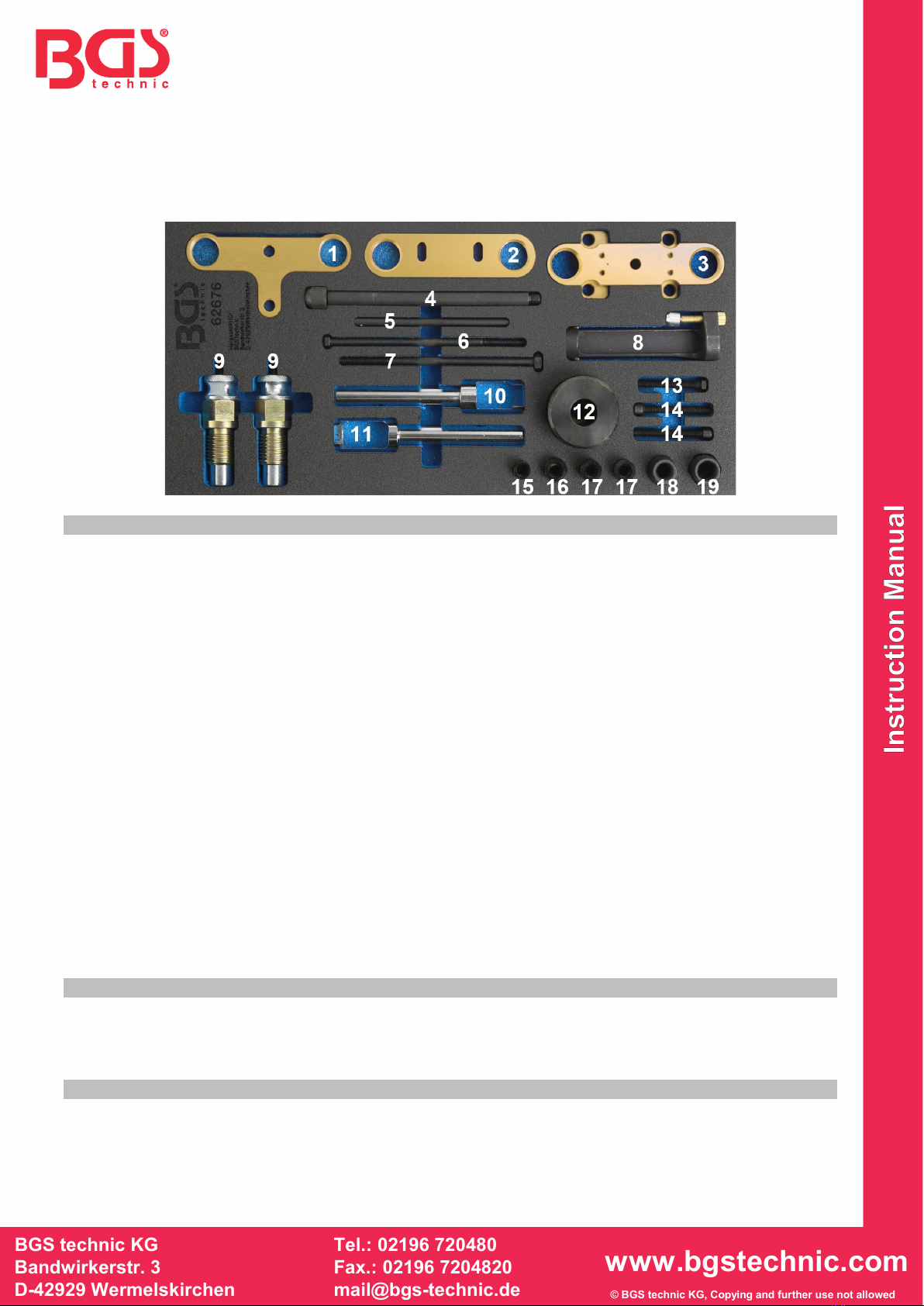

TOOLS
1 Base plate, to be used as BMW OEM 130320
2 Base plate, to be used as BMW OEM 130270
3 Base plate, to be used as BMW OEM 2249115
4 Draw bolt, can be used with tool 8 and 12
5 Sliding handle, can be used with tool 10 and 11
6 Fastening screw
7 Fastening screw
8 Pulling claw, to be used as BMW OEM 130180
9 Draw bolt, can be used with tool 1, 2 and 3
10 Pulling claw, to be used as Mercedes Benz OEM 271589023300
11 Pulling claw, to be used as Mercedes Benz OEM 278589003300
12 Sliding hammer weight, can be used with tool 4 and 8
13 Fastening screw
14 Fastening screw
15 Spacer sleeve
16 Spacer sleeve
17 Spacer sleeve
18 Seal ring mounting tool, Ø 10.5 mm, to be used as BMW OEM 130195
19 Seal ring mounting tool, Ø 12.5 mm, to be used as BMW OEM 130195
UNPACKING
When unpacking, make sure that all parts are present.
Contact your dealer if parts are missing or damaged.
ATTENTION
Read the operating instructions and all safety instructions contained therein carefully before using the
product. Use the product correctly, with care and only according to the intended purpose. Non-
compliance of the safety instructions may lead to damage, personal injury and to termination of the
warranty. Keep these instructions in a safe and dry location for future reference. Enclose the
operating instructions when handing over the product to third-parties.

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
INTENDED USE
This tool serves the disassembly and assembly of petrol injector nozzles and is required for, e.g. the
renewal of injectors and replacement of injector gaskets. The tools included are suitable for, e.g. the
following vehicle models and engines:
VEHICLES
Manufacturer
Model
Year of manufacture
BMW
135is
2008 -
335
2007 -
335xi
2007 -
535i
2008 -
535xi
2008 -
550i GT
2010 -
750Li
2009 -
750i
2009 -
X3 3.0i
2007 -
X5
2011 -
X5 3.0i
2008 -
X6
2008 -
engines
N14, N18, N20, N47, N54, N57, N55, N63
Manufacturer
Model
Year of manufacture
Mercedes Benz
C Class
2007 -
CLK / SLK
2007 -
E Class
2007 -
A / CLA / GLA 45 AMG
2013 -
CL / CLS 63 AMG
2010 -
E / G / GL 63 AMG
2011 -
GLE 63 AMG
2015 -
S / SL 63 AMG
2010 -
SLK 55 AMG
2012 -
Engines
M133 / M152 / M157 / M270 / M271 / M274 / M276 / M278
SAFETY NOTES
•Keep children and unauthorised persons away from the work area.
•Do not let any children play with the tool or its packaging.
•Make sure that the work area is sufficiently illuminated.
•Keep the work area clean, organised, dry and free from other materials.
•Do allow untrained persons work with this tool set.
•Do not use the tool if parts are missing or damaged.
•Never place the tool on the vehicle battery. Danger of short circuit!
•Caution when working on the running engines. Loose clothing, tools and other objects may be
caught by rotating parts and cause severe injuries.
•Be careful when working on hot engines because of the risk of burn injuries!
•If you remove the ignition key before repairing, you can prevent the engine from being started
accidentally.
•This manual serves as a brief guide and does not replace a workshop manual.
•Please obtain technical data such as technical values, notes on disassembly and assembly from
a vehicle-specific service literature.

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
TOOL PREPARATION
Apply a coat of oil to the thread and application surface of the draw bolt in order to keep the friction as
low as possible and to protect the tool.
to be used as OEM 130180
to be used as OEM 130270
to be used as OEM 130320
to be used as OEM 2249115
BMW engine N63 / S63
Fig.1
Fig.2
Fig.3
BMW engine N55
Fig.1
Fig.2
Fig.3

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
BMW engine N20 / N26 / N55
Fig.1
Fig.2
Fig.3
USING on BMW engines N20 / N26 / N55 / N63 / S63
1. Loosen and remove the screw of the original holding bridge, take out the holding bridge (Fig. 1).
2. Mount the injector tool without draw bolt with spacer sleeves and screws hand-tight.
3. Align the tool, insert the draw bolt and secure to the injectors (Fig. 2).
4. Tighten the fastening screws with the spanner.
5. Pre-tension the draw bolt by hand.
6. For pulling out, use a torque wrench and set this clockwise to the torque value specified by the
manufacturer.
7. With the torque wrench, use a 24 mm crowfoot spanner attachment and place this on the
hexagon head of the draw bolt (Fig. 3).
8. Rotate the torque wrench clockwise until the injector has been pulled out.
9. Attention: if the torque wrench clicks when removing the injector, the injector must be replaced.
10. Loosen the fastening screws and pull out the complete tool with screws, draw bolt and the
injector.
BMW engine N43 / N53 / N54
1. Connect the sliding hammer weight (12) with draw bolt (4) to
the pulling claw (8).
2. Place the pulling claw (8) onto the injector.
3. By actuating the sliding hammer, pull the injector out of the
cylinder head.

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
BGS 62676
Jeu d’outils pour buses d'injection d'essence
pour BMW et Mercedes-Benz
OUTILS
1 Plaque d’embase, à utiliser comme BMW OEM 130320
2 Plaque d’embase, à utiliser comme BMW OEM 130270
3 Plaque d’embase, à utiliser comme BMW OEM 2249115
4 Boulon tirant, à utiliser avec les outils 8 et 12
5 Poignée coulissante, à utiliser avec les outils 10 et 11
6 Vis de fixation
7 Vis de fixation
8 Griffe de traction, à utiliser comme BMW OEM 130180
9 Boulon tirant, à utiliser avec les outils 1, 2 et 3
10 Griffe de traction, à utiliser comme Mercedes-Benz OEM 271589023300
11 Griffe de traction, à utiliser comme Mercedes-Benz OEM 278589003300
12 Poids de masse à inertie, à utiliser avec les outils 4 et 8
13 Vis de fixation
14 Vis de fixation
15 Douille d’écartement
16 Douille d’écartement
17 Douille d’écartement
18 Outil de montage de bague d'étanchéité, Ø 10.5 mm, à utiliser comme BMW OEM 130195
19 Outil de montage de bague d'étanchéité, Ø 12.5 mm, à utiliser comme BMW OEM 130195
DÉBALLAGE
Lors du déballage, assurez-vous que toutes les pièces sont présentes.
Contactez votre revendeur si des pièces sont manquantes ou endommagées.
ATTENTION
Veuillez lire attentivement la notice d’utilisation et les consignes de sécurité avant d’utiliser le produit.
Utilisez correctement le produit, avec prudence et uniquement en conformité avec l’utilisation prévue.
Ne pas respecter les instructions et consignes de sécurité peut entraîner des blessures, des
dommages matériels et l’annulation de la garantie. Conservez ce manuel en lieu sûr et sec, afin de
pouvoir le consulter ultérieurement. Veuillez joindre le présent mode d’emploi au produit si vous le
transmettez à des tiers.

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
UTILISATION PRÉVUE
Ce kit d’outils sert au montage et démontage de buses d’injection à carburant. Il est utilisé, par
exemple, pour remplacer des injecteurs et joints d’injecteurs. Les outils inclus conviennent entre
autres aux modèles et moteurs de véhicule suivants.
VÉHICULES
Fabricant
Modèle
Année de construction
BMW
135is
2008 -
335
2007 -
335xi
2007 -
535i
2008 -
535xi
2008 -
550i GT
2010 -
750Li
2009 -
750i
2009 -
X3 3.0i
2007 -
X5
2011 -
X5 3.0i
2008 -
X6
2008 -
Moteurs
N14, N18, N20, N47, N54, N57, N55, N63
Fabricant
Modèle
Année de construction
Mercedes-Benz
Classe C
2007 -
CLK / SLK
2007 -
Classe E
2007 -
A / CLA / GLA 45 AMG
2013 -
CL / CLS 63 AMG
2010 -
E / G / GL 63 AMG
2011 -
GLE 63 AMG
2015 -
S / SL 63 AMG
2010 -
SLK 55 AMG
2012 -
Moteurs
M133 / M152 / M157 / M270 / M271 / M274 / M276 / M278
CONSIGNES DE SÉCURITÉ
•Maintenez à l’écart les enfants et toutes les autres personnes non autorisées de la zone de
travail.
•Ne permettez jamais que des enfants jouent avec l’outil ou avec son emballage.
•Assurez-vous que la zone de travail est suffisamment éclairée.
•Le poste de travail doit être propre, bien rangé, sec et exempt d’autres matériaux.
•Ne laissez pas travailler des personnes non formées avec ce jeu d’outils.
•N’utilisez pas l’outil lorsque des pièces manquent ou sont endommagées.
•Ne posez jamais l’outil sur la batterie du véhicule. Risque de court-circuit.
•Soyez prudent lorsque vous allez exécuter des travaux sur des moteurs en fonctionnement. Les
vêtements amples et autres objets peuvent être happés par les composants en rotation et
provoquer de graves blessures.
•Soyez prudent lorsque vous allez exécuter des travaux sur des moteurs chauds, il y a risque de
brûlures !
•Retirez la clé de contact avant de commencer le travail ; vous évitez ainsi de démarrer le moteur
par inadvertance.
•Les présentes instructions sont fournies à titre de guide abrégé et ne remplacent en aucun cas
le manuel d’atelier pertinent.
•Veuillez consulter la documentation de service du véhicule à propos des données techniques,
comme le couple, les instructions de montage et de démontage.

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
PRÉPARATION DU VÉHICULE
Huilez légèrement les filets et surfaces de contact du boulon tirant afin de réduire la friction à un
minimum et pour ménager l’outil.
À utiliser comme OEM 130180
À utiliser comme OEM 130270
À utiliser comme OEM 130320
À utiliser comme OEM 2249115
BMW Moteurs N63 / S63
Fig.1
Fig.2
Fig.3
Moteur BMW N55
Fig.1
Fig.2
Fig.3

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com

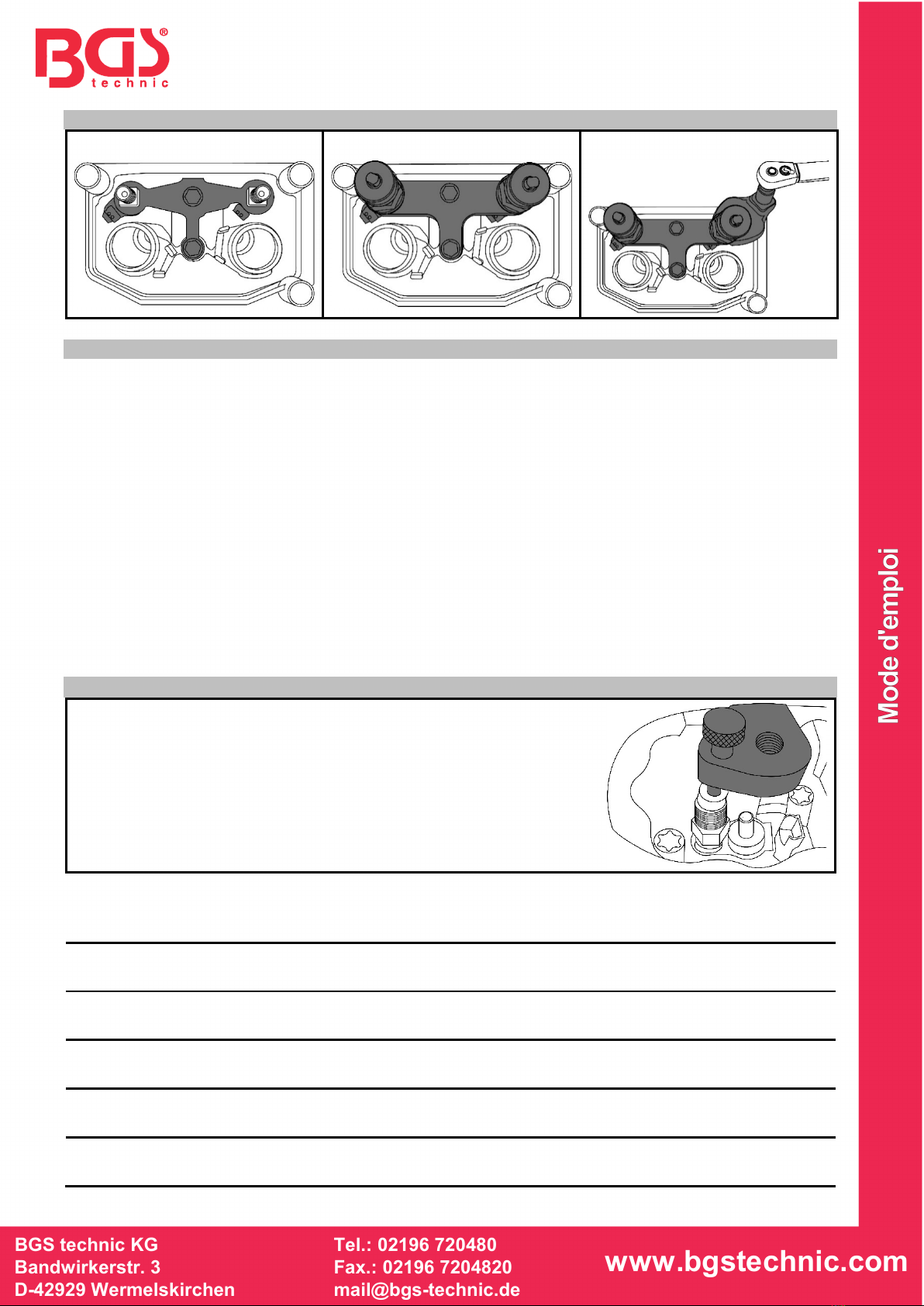

Moteur BMW N20 / N26 / N55
Fig.1
Fig.2
Fig.3
UTILISATION pour moteurs BMW N20 / N26 / N55 / N63 / S63
1. Desserrer la vis du pont de fixation original, la démonter et retirer le pont de fixation (fig.1).
2. Monter à la main l’outil à injecteur, sans les boulons tirants, avec douille d’écartement et vis.
3. Aligner les outils, insérer le boulon tirant et le fixer sur les injecteurs (fig.2).
4. Serrer les vis de fixation au moyen d’une clé.
5. Pré-tendre l boulon tirant à la main.
6. Utilisez une clé dynamométrique pour l'extraction, réglez la clé dynamométrique au couple de
serrage indiqué par le fabricant, dans le sens inverse des aiguilles de la montre.
7. Utilisez un insert de clé col de cygne 24 mm avec la clé dynamométrique que vous fixez sur la
tête six pans du boulon tirant (fig.3).
8. Tournez la clé dynamométrique dans le sens des aiguilles de la montre, jusqu’à ce que l’injecteur
soit retiré.
9. Attention : Si la clé dynamométrique s’enclenche pendant l’extraction de l’injecteur, il faudra
remplacer l’injecteur.
10. Desserrer les vis de fixation et retirer l’outil let, avec les vis, le boulon tirant et les injecteurs.
Moteur BMW N43 / N53 / N54
1. Connectez le poids de la masse à inertie (12) avec le boulon
tirant (4) sur la griffe de traction (8).
2. Appliquez la griffe de traction (8) sur l’injecteur.
3. Retirez l’injecteur de la culasse en actionnant la masse à
inertie.

SW-Stahl und Werkzeugvertriebs GmbH Tel. [phone] / 46438-0
F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40
e d . l h a t s w s @ o f n i : l i
a M - E
d i e h c s m e R 7 9 8 2 4 - D
Manual de Instrucciones
BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[email protected]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
BGS 62676
Juego de herramientas para inyectores de gasolina,
para BMW y Mercedes-Benz
HERRAMIENTAS
1 Placa base para ser utilizada como BMW OEM 130320
2 Placa base para ser utilizada como BMW OEM 130270
3 Placa base para ser utilizada como BMW OEM 2249115
4 Perno de tracción, utilizable con las herramientas 8 y 12
5 Mango corredizo, utilizable con las herramientas 10 y 11
6 Tornillo de fijación
7 Tornillo de fijación
8 Garra de tracción, para ser utilizada como BMW OEM 130180
9 Perno de tracción, para ser utilizado con las herramientas 1, 2 y 3
10 Garra de tracción, para ser utilizada como Mercedes-Benz OEM 271589023300
11 Garra de tracción, para ser utilizada como Mercedes-Benz OEM 278589003300
12 Peso del martillo deslizante, utilizable con las herramientas 4 y 8
13 Tornillo de fijación
14 Tornillo de fijación
15 Casquillo distanciador
16 Casquillo distanciador
17 Casquillo distanciador
18 Herramienta de montaje de anillo de sello, Ø 10.5 mm, para ser utilizado como OEM 130195
19 Herramienta de montaje de anillo de sello, Ø 12.5 mm, para ser utilizado como OEM 130195
DESEMBALAR
Al desembalar, asegúrese de que todas las piezas estén presentes.
Póngase en contacto con su distribuidor, si faltan piezas o si están dañadas.
ATENCIÓN
Lea atentamente el manual de instrucciones y todas las instrucciones de seguridad antes de utilizar
el producto. Utilice el producto de forma correcta, con precaución y solo de acuerdo con su uso
previsto. El incumplimiento de las instrucciones de seguridad puede provocar daños, lesiones y la
anulación de la garantía. Guarde estas instrucciones en un lugar seguro y seco para futuras
consultas. Incluya el manual de instrucciones si entrega el producto a un tercero.

SW-Stahl und Werkzeugvertriebs GmbH Tel. [phone] / 46438-0
F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40
e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D
Manual de Instrucciones
BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[email protected]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
USO PREVISTO
Este juego de herramientas sirve para el desmontaje y montaje de los inyectores de gasolina y es
necesario, por ejemplo, para sustituir los inyectores y reemplazar las juntas de los inyectores. Las
herramientas incluidas son adecuadas, por ejemplo, para los siguientes modelos de vehículos y
motores.
VEHÍCULOS
Fabricante
Modelo
Año de fabricación
BMW
135is
2008 -
335
2007 -
335xi
2007 -
535i
2008 -
535xi
2008 -
550i GT
2010 -
750Li
2009 -
750i
2009 -
X3 3.0i
2007 -
X5
2011 -
X5 3.0i
2008 -
X6
2008 -
Motores
N14, N18, N20, N47, N54, N57, N55, N63
Fabricante
Modelo
Año de fabricación
Mercedes-Benz
Mercedes Clase C
2007 -
CLK / SLK
2007 -
Mercedes Clase E
2007 -
A / CLA / GLA 45 AMG
2013 -
CL / CLS 63 AMG
2010 -
E / G / GL 63 AMG
2011 -
GLE 63 AMG
2015 -
S / SL 63 AMG
2010 -
SLK 55 AMG
2012 -
Motores
M133 / M152 / M157 / M270 / M271 / M274 / M276 / M278
INDICACIONES DE SEGURIDAD
•Mantenga a los niños y personas no autorizadas lejos del área de trabajo.
•No permita que los niños jueguen con la herramienta o su embalaje.
•Asegúrese de que el área de trabajo está suficientemente iluminada.
•Mantenga el área de trabajo limpia, ordenada, seca y libre de materiales que no vaya a utilizar.
•No permita que personas no capacitadas trabajen con este juego de herramientas.
•No utilice la herramienta si faltan piezas o están dañadas.
•Nunca deposite la herramienta sobre la batería del vehículo. Peligro de cortocircuito.
•Precaución al trabajar con motores en marcha. La ropa holgada, herramientas y otros objetos
pueden quedar atrapados en las piezas giratorias y causar lesiones graves.
•¡Precaución al trabajar con motores calientes, existe peligro de quemaduras!
•Retire la llave de encendido antes de la reparación, así evitará un arranque accidental del
motor.
•Este manual pretende ser una información breve y en ningún caso sustituye a un manual de
taller.
•Los datos técnicos, como los valores de par de apriete, las instrucciones de desmontaje y
montaje, los encontrará en la literatura de servicio específica del vehículo.

SW-Stahl und Werkzeugvertriebs GmbH Tel. [phone] / 46438-0
F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40
e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D
Manual de Instrucciones
BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[email protected]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
PREPARACIÓN DE LA HERRAMIENTA
Humedezca la rosca y las superficies de contacto de los pernos de tracción con un poco de aceite
para mantener la fricción lo más baja posible y para proteger la herramienta.
para ser utilizado como OEM 130180
para ser utilizado como OEM 130270
para ser utilizado como OEM 130320
para ser utilizado como OEM 2249115
BMW motor N63 / S63
Fig.1
Fig.2
Fig.3
BMW motor N55
Fig.1
Fig.2
Fig.3

SW-Stahl und Werkzeugvertriebs GmbH Tel. [phone] / 46438-0
F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40
e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D
Manual de Instrucciones
BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[email protected]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
BMW motor N20 / N26 / N55
Fig.1
Fig.2
Fig.3
UTILIZACIÓN con motores BMW N20 / N26 / N55 / N63 / S63
1. Afloje el tornillo del puente de sujeción original, retire y saque el puente de sujeción (Fig.1).
2. Monte la herramienta del inyector sin perno de tracción con los casquillos distanciadores y los
tornillos apretados a mano.
3. Alinee las herramientas, inserte los pernos de tracción y sujételos en los inyectores (Fig.2).
4. Apriete los pernos de sujeción con una llave.
5. Tense el perno de tracción a mano.
6. Utilice una llave dinamométrica para la extracción y ajústela al valor de par de apriete en el
sentido de las agujas del reloj especificado por el fabricante.
7. Utilice con la llave dinamométrica un accesorio de llave de boca hexagonal abierta (crowfoot) de
24 mm y colóquela en la cabeza hexagonal del perno de tracción (Fig.3).
8. Gire la llave dinamométrica en el sentido de las agujas del reloj hasta que el inyector haya sido
extraído.
9. Atención: Si la llave dinamométrica hace un clic cuando se extrae el inyector, el inyector debe
ser sustituido.
10. Afloje los tornillos de sujeción y retire la herramienta completa con los tornillos, los pernos de
tracción y los inyectores.
BMW motor N43 / N53 / N54
1. Conecte el peso del martillo deslizante (12) al perno de tracción
(4) en la garra de tracción (8).
2. Coloque la garra de tracción (8) en el inyector.
3. Extraiga el inyector de la culata accionando el martillo
deslizante.
