BH FITNESS H1065i Operator's manual

H1065i
Instrucciones de montaje y utilización
Instructions for assembly and use
Instructions de montage et utilisation
Montage- und Gebrauchsanleitung
Instruções de montagem e utilização
Istruzioni di montaggio e uso
Montage-en gebruiksinstrukties

2
Fig.1
Fig.2 Fig.3

3
Fig.3A Fig.3B
Fig.4 Fig.5
Fig.6 Fig.7

4

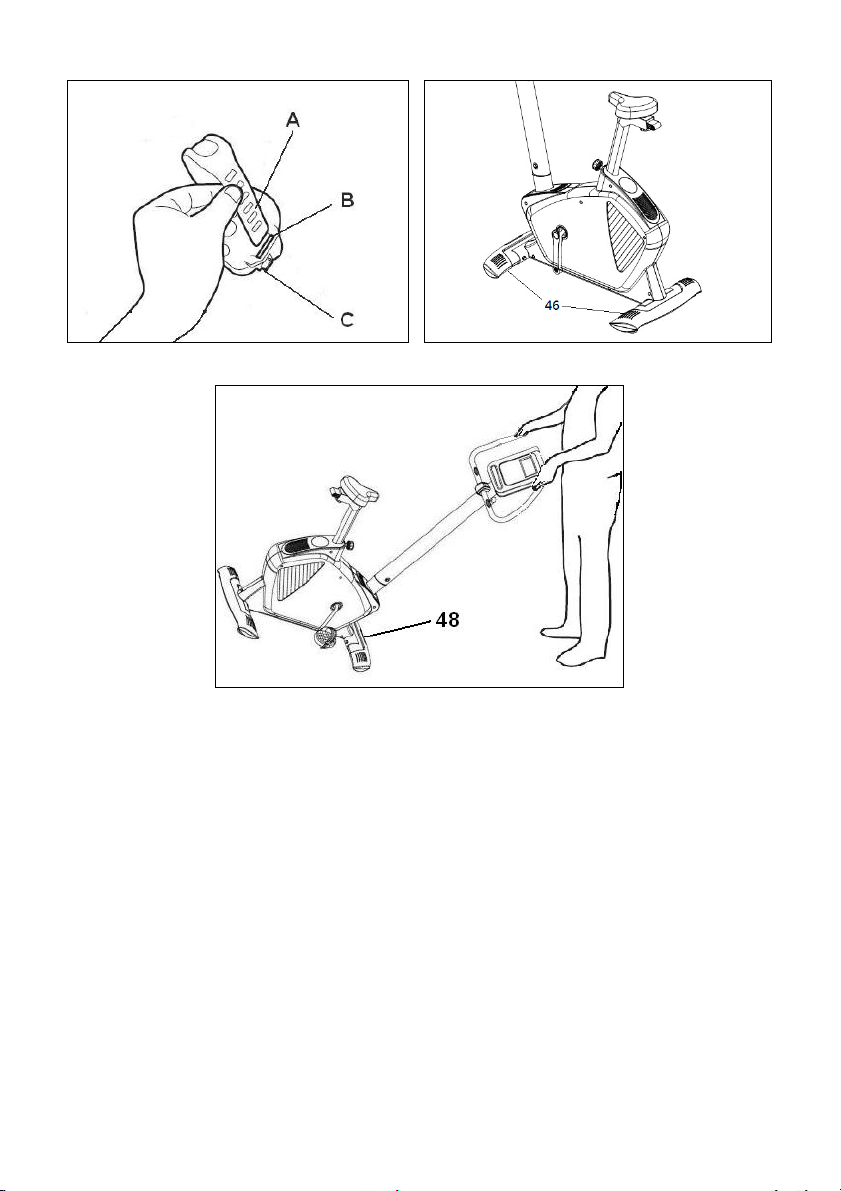

Fig.7A Fig.8
Fig.9

5
Español
AVISO IMPORTANTE DE
SEGURIDAD.-
PRECAUCIONES
Esta bicicleta ha sido diseñada y
construida de modo que proporcione
la máxima seguridad. Sin embargo,
deben aplicarse ciertas precauciones
al utilizar aparatos de ejercicio. Lea el
manual en su totalidad antes de
montar y utilizar la bicicleta.
Asimismo, cumpla con las siguientes
precauciones de seguridad:
1Mantenga a los niños alejados de
este aparato en todo momento. NO los
deje desatendidos en la habitación en
la que guarda la bicicleta.
2Sólo puede utilizar el aparato una
persona cada vez.
3Si sufre mareos, nauseas, dolor en
el pecho o cualquier otro síntoma
durante la utilización de este aparato,
PARE el ejercicio. ACUDA A UN
MÉDICO INMEDIATAMENTE.
4Utilice el aparato sobre una
superficie sólida y a nivel. NO utilice la
bicicleta cerca del agua o al aire libre.
5Mantenga las manos alejadas de las
partes en movimiento.
6Utilice una indumentaria adecuada
para la realización de ejercicio. No use
prendas holgadas que podrían
engancharse en la bicicleta. Utilice
siempre calzado para correr o para
aerobic cuando utilice la máquina.
7Utilice este aparato sólo para los
fines descritos en este manual. NO
utilice accesorios no recomendados
por el fabricante.
8No coloque objetos cortantes
alrededor de la máquina.
9Las personas discapacitadas no
deberán utilizar la máquina sin la
asistencia de una persona cualificada
o un médico.
10 Antes de utilizar este aparato,
realice un calentamiento con ejercicios
de estiramiento.
11 No utilice la bicicleta si no funciona
correctamente.
Precaución: Antes de comenzar a
utilizar la bicicleta, consulte a su
médico. Esta advertencia es
especialmente importante para
personas de edades superiores a 35
años o con problemas de salud. Lea
todas las instrucciones antes de
utilizar cualquier aparato de ejercicio.
Guarde estas instrucciones.
INDICACIONES GENERALES.-
1Esta unidad esta diseñada para uso
en casa. El peso de usuario no debe
exceder de 130Kg.
2Los padres y otras personas
responsables de los niños deben de
tener en cuenta la naturaleza curiosa
de estos y que puede llevarles a
situaciones y conductas que pueden
resultar peligrosas. Esta unidad no ha
de utilizarse en ningún caso como
juguete.
3Es responsabilidad del propietario
asegurarse que todos los usuarios de
la máquina estén adecuados e
informados sobre todas las
precauciones necesarias.
4Utilice prendas de vestir y calzado
adecuado. Átese los cordones
correctamente.

6
1.- INSTRUCCIONES DE
MONTAJE.-
Saque la unidad de la caja y
compruebe que tiene todas las piezas
Fig.1.
(1) Cuerpo principal.
(2) Caballete trasero;
(5) Arandela curvada Φ10.5xΦ25.
(6) Tuerca ciega M-10.
(8) Tubo manillar.
(13) Arandela plana Φ8.5xΦ22.
(14) Tornillo M-8x20.
(15) Manillar.
(16) Brida de fijación manillar.
(17) Tornillo M-8.
(18) Carcasa protección brida.
(19) Palanca apriete manillar.
(20) Arandela plana M-8.
(21) Pomo apriete tija
(22) Tija de sillín.
(23) Sillín.
(24) Monitor.
(28) Pedal izquierdo (L).
(29) Pedal derecho (R).
2. COLOCACIÓN DE LOS
TUBOS CABALLETE.-
Coja el tubo caballete trasero (3) y
posiciónelo en el caballete trasero de
la maquina, como muestra la Fig.2, e
introduzcalo, coloque las arandelas
curvadas (5), y las tuercas ciegas (6),
apriete fuertemente.
Coja el tubo caballete delantero con
rueda (2) y teniendo en cuenta de
posicionar los dos puntos rojos (A),
como muestra la Fig.2, introduzcalo
coloque las arandelas curvadas (5), y
las tuercas ciegas (6) y apriete
fuertemente.
3.- COLOCACIÓN DEL
MANILLAR.-
Posicione el manillar (15) en el tubo de
manillar (8), Fig.3, introduzca el cable
del hand-grip (26) por la ranura como
muestra en la Fig.3A y Fig.3B, sáquelo
por la parte superior del tubo manillar.
Coloque la brida de fijación manillar
(16), coloque el tornillo (17) sin apretar
del todo, meta la arandela (20) y la
palanca de apriete manillar (19),
posicione el manillar y apriete
suavemente, coloque la tapa
protección de brida (18).
4.- COLOCACIÓN DEL
MONITOR.-
Coja el monitor (24), suelte los cuatro
tornillos (25) de la parte inferior Fig.4,
conexione el terminal (10), del cable
que sale del monitor (24) con el
terminal del cable (26) que sale del
tubo manillar (8), seguido introduzca el
terminal (30) que sale del tubo de
manillar e introdúzcalo en el terminal
(31), posicione el monitor en el tubo de
manillar teniendo cuidado de no pillar
los cables y atornille los cuatro
tornillos (25) soltados anteriormente.
5.- MONTAJE DEL TUBO
MANILLAR.-
Sujete el tubo de manillar (8) y
conecte los terminales de los cables
del reenvío (9) y (30) Fig.5.
Introduzca el tubo manillar (8) en
dirección a la flecha por el tubo
saliente del cuerpo principal (1),
teniendo cuidado de no pillar los
cables.
Seguido coloque los 3 tornillos (14) las
arandelas curvadas (13), aline el tubo
de manillar y apriete fuertemente los
tornillos.

7
6.- MONTAJE DEL SILLÍN.-
Coloque el sillín (23) en la tija (22)
como muestra la Fig.6 teniendo en
cuenta de que los agujeros de la tija le
queden hacia la parte delantera del
sillín, coloque el sillín en posición y
apriete las tuercas (11) fuertemente.
Seguido introduzca el tubo de tija por
el agujero del cuerpo principal (1)
coloque el pomo de apriete de tija
(21), fije la tija del sillín en su posición
cómoda con el pomo de apriete (21) y
apriete en sentido de las agujas del
reloj.
7.- REGULACION DE LA
ALTURA SILLÍN.-
Aflojando un poco el pomo de apriete
(21) de tija en sentido contrario a las
agujas del reloj y tirando del mismo
hacia atrás Fig. 6, cuando lo tenga a la
altura adecuada para realizar el
ejercicio, suelte el pomo y se
introducirá en los agujeros de la tija.
Apriete fuertemente el pomo (21) en el
sentido de las agujas del reloj.
8.- MONTAJE DE LOS
PEDALES.-
Siga atentamente las instrucciones de
montaje de los pedales, una
colocación incorrecta podría dañar la
rosca del pedal o de la biela.
Las posiciones derecha e izquierda,
habrán de tomarse montado el usuario
en el sillín, en posición de hacer
ejercicio.
El pedal derecho (29), marcado con la
letra (R), se enroscara en sentido de
giro agujas del reloj, en la biela
derecha, marcada con la letra (R).
Apriete fuertemente, Fig.7.
El pedal izquierdo (28), marcado con
la letra (L), se enroscará en el sentido
contrario a las agujas del reloj, en la
biela izquierda, marcada con la letra
(L). Apriete fuertemente, Fig.7.
Una vez colocados los pedales,
introduzca el extremo del calapies (A)
por la ranura del pedal (B) y
adaptándolo a su calzado sujételo en
el saliente del pedal (C), Fig.7A.
NIVELACION.-
Una vez colocada la unidad en su
lugar definitivo, para la realización del
ejercicio, compruebe que el
asentamiento en el suelo y su
nivelación sean correctos.
Esto se conseguirá roscando más o
menos los pies regulables (46) como
muestra la Fig.8.
MOVIMIENTO Y
ALMACENADO.-
La unidad está equipada con ruedas
(48) lo que hace más sencillo su
movimiento. Las ruedas que se
encuentran en la parte delantera de su
unidad, le facilitarán la maniobra de
colocar su unidad en el
emplazamiento escogido, levantando,
ligeramente por la parte delantera y
empujando, como muestra la Fig.9.
Guarde su máquina en un lugar seco
con las menores variaciones de
temperatura posible.
Para cualquier consulta, no dude en
ponerse en contacto con el
(S.A.T).Servicio de Asistencia Técnica,
llamando al teléfono de atención al
cliente (ver página final del presente
manual).
BH SE RESERVA EL DERECHO A
MODIFICAR LAS ESPECIFICA-
CIONES DE SUS PRODUCTOS SIN
PREVIO AVISO.

8
English
IMPORTANT SAFETY ADVICE.-
PRECAUTIONS.
This bicycle has been designed and
constructed to provide maximum
safety. Nevertheless, certain
precautions should be taken when
using exercise equipment. Read the
whole manual before assembling and
using the bicycle. The following safety
precautions should also be observed:
1Keep children away from this
equipment at all times. DO NOT leave
them unsupervised in the room where
this bicycle is kept.
2It can only be used by one person at
a time.
3If you experience dizziness, nausea,
chest pains or any other symptom
while using this appliance STOP the
exercise. SEEK MEDICAL ATTENTION
IMMEDIATELY
4Use the appliance on a level, solid
surface. DO NOT use the bicycle
outdoors or close to water.
5Keep your hands well away from
any of the moving parts.
6Wear clothing suitable for doing
exercise. Do not use baggy clothing
that might get caught up in the bicycle.
Always wear running shoes or trainers
when using the machine.
7This appliance must only be used for
the purposes described in this manual.
DO NOT use accessories that are not
recommended by the manufacturer.
8Do not place sharp objects near the
machine.
9Disabled people should not use the
machine without the assistance of a
qualified person or a doctor.
10 Do warm up stretching exercises
before using the equipment.
11 Do not use the bicycle if it is not
working correctly.
Caution: Consult your doctor before
beginning to use the bicycle. This
advice is especially important for
those over 35 or suffering from health
problems. Read all of the instructions
before using any exercise equipment.
Keep these instructions safe for future
use.
GENERAL INSTRUCTIONS.-
1This unit has been designed for
home use. The weight of the user
must not exceed 130 kg.
2Parents and/or those responsible for
children should always take their
curious nature into account and how
this can often lead to hazardous
situations and behaviour resulting in
accidents. Under no circumstances
should this appliance be used as a
toy.
3The owner is responsible for
ensuring that anyone who uses the
machine is duly informed about the
necessary precautions.
4Use suitable clothing and footwear.
Make sure all laces/cords are tied
correctly.

9
1.- ASSEMBLY INSTRUCTIONS.-
Take the unit out of its box and make
sure that all of the pieces are there
Fig.1.
(1) Main body.
(2) Front stabiliser bar.
(3) Rear stabiliser bar.
(5) Curved washer Φ10.5xΦ25..
(6) Cap nut M-10.
(8) Handlebar stem.
(13) Flat washer Φ8.5xΦ22.
(14) Screw M-8x20.
(15) Handlebar.
(16) Handlebar bracket.
(17) Screw M8.
(18) Bracket cover.
(19) Handlebar lever.
(20) Flat washer M-8.
(21) Saddle post knob.
(22) Saddle post.
(23) Saddle.
(24) Monitor.
(28) Left pedal.
(29) Right pedal.
2. FITTING THE STABILISER BARS.-
Take the rear stabiliser bar (3) and
position it on the machine’s rear stand
bracket, as shown in Fig.2, inserts
bolts (4), fit the curved washers (5) the
cap nuts (6) and tighten securely.
Take the front stabiliser bar with
wheels (2) and position it so that the
two red dots (A) line up, as shown in
Fig.2, insert bolts (4), fit the curved
washers (5) the cap nuts (6), and
tighten securely.
3.- FITTING THE HANDLEBAR.-
Bring the handlebar (15) up to the
handlebar stem (8), Fig.3, insert the
hand-grip cable (26) in through the
slot as shown in Fig.3A and Fig.3B,
and pull it out through the top of the
handlebar stem. Fit the handlebar
bracket (16), insert screw (17) and
hand tighten, put the washer (20) on
and the handlebar lever (19), position
the handlebar and tighten gently, then
fit the bracket cover (18).
4.- FITTING THE MONITOR.-
Take the monitor (24), remove the four
screws (25) from the base, Fig.4,
connect the terminal (10), coming out
of the monitor (24) with the terminal
for the cable (26) coming out of the
handlebar stem (8), next plug terminal
(30) which is also sticking up from the
handlebar stem into terminal (31),
position the monitor on the handlebar
stem, making sure not to catch any of
the cables, and attach it using the four
screws (25) removed previously.
5.- FITTING THE HANDLEBAR
STEM.-
Hold the handlebar stem (8) and
connect the feedback cable terminals
(9) and (30), Fig.5.
Insert the handlebar stem (8) onto the
boss on the main body (1) in the
direction of the arrow, making sure not
to catch any of the cables. Next, line
up the handlebar stem with the holes
and fit the 3 Allen screws (14) and the
curved washers (13), tighten securely.
6.- ATTACHING THE SADDLE.-
Place the saddle (23) onto the saddle
post (22), as shown in Fig.6, bearing in
mind that the holes on the saddle post
go at the front section of the saddle,
position the saddle correctly and
tighten nuts (11) securely. Now insert
the saddle post into the hole on the
main body (1), fit the saddle post knob
(21) and adjust the height of the saddle
and tighten it into position by turning
the saddle post knob (21) clockwise.

10
7.- ADJUSTING THE SADDLE
HEIGHT.-
Loosen the saddle post knob (21) a
little, turning it anticlockwise, and pull
it back, Fig.6, adjust the height of the
saddle to suit the exercise and then
release the knob so that it slots back
into one of the holes on the saddle
post. Tighten the knob (21) securely
by turning it clockwise.
8.- FITTING THE PEDALS.-
The assembly instructions for the
pedals must be followed to the letter,
fitting these incorrectly could damage
the screw thread on either the pedal or
the crank.
Right and left refer to the position that
the user adopts when sitting on the
saddle to do the exercises.
The right-hand pedal (29), marked
with the letter (R), screws onto the
right-hand crank, also marked with an
(R), in a clockwise direction. Tighten
securely, Fig.7.
The left-hand pedal (28), marked with
the letter (L), screws onto the left-hand
crank, also marked with an (L), in an
anti-clockwise direction. Tighten
securely, Fig.7.
Once the pedals have been fitted,
insert the end of the pedal clip (A) into
the slot on the pedal (B) adjusting it to
your footwear on the ledge of the
pedal (C), Fig.7A.
LEVELLING.-
Once the unit has been placed into its
final position, make sure that it sits flat
on the floor and that it is level. This
can be achieved by screwing the
adjustable feet (46) up or down, as
shown in Fig.8.
MOVEMENT & STORAGE.-
The unit is equipped with wheels (48)
to make it easier to move. The wheels
located at the front of your unit make it
easier to move it into a chosen
position, by lifting the rear of the unit
up slightly and pushing it, as shown in
Fig.9. Store your unit in a dry place,
preferably not subject to changes in
temperature.
Do not hesitate to get touch with the
Technical Assistance Service if you
have any queries by phoning customer
services (see last page in manual)
BH RESERVES THE RIGHT TO
MODIFY THE SPECIFICATIONS OF
ITS PRODUCTS WITHOUT PRIOR
NOTICE.

11
Français
IMPORTANTES CONSIGNES DE
SÉCURITÉ.-
PRÉCAUTIONS.
Cette bicyclette a été conçue et
fabriquée de façon à ce qu’elle puisse
offrir une sécurité maximale.
Néanmoins, l’utilisateur est tenu de
prendre certaines précautions au cours
de ses entraînements. Avant de monter
et d’utiliser ce vélo, veuillez lire
attentivement cette notice et respecter
les normes de sécurité indiquées ci-
après:
1Les enfants doivent être tenus à
l’écart de cette machine. NE PAS
laisser les enfants sans surveillance
dans la pièce où se trouve la bicyclette.
Cet appareil n’est pas un jouet.
2Cet appareil ne peut être utilisé que
par une personne à la fois.
3En cas de malaises, nausées,
douleur dans la poitrine ou tout autre
symptôme durant l’utilisation de cet
appareil, ARRÊTEZ l’exercice et
CONSULTEZ UN MÉDECIN.
4Cet appareil doit être utilisé sur une
surface solide et bien nivelée. NE PAS
utiliser le vélo à proximité de l’eau ni en
plein air.
5Tenir les mains à l’écart des éléments
mobiles de la bicyclette.
6Portez les vêtements appropriés pour
réaliser vos exercices. Ne pas porter de
vêtements amples qui risqueraient
d’être happés par les pièces mobiles du
vélo. Pour utiliser la machine, chaussez
des chaussures de sport appropriées
pour ce faire.
7Cet appareil ne doit être utilisé qu’aux
fins indiquées dans cette notice. NE
pas utiliser d’accessoires autres que
ceux recommandés par le fabricant.
8Ne pas poser d’objets coupants aux
abords de la machine.
9Les personnes handicapées ne
pourront utiliser la machine que si elles
sont accompagnées par une personne
qualifiée pour ce faire ou par un
médecin.
10 Avant d’utiliser cet appareil,
l’utilisateur doit faire des échauffements
par l’intermédiaire d’exercices
d’étirement.
11 Ne pas utiliser le vélo s’il fonctionne
incorrectement.
Précaution: Consultez votre médecin
avant d’entreprendre des exercices sur
cette machine. Cette remarque
s’adresse plus particulièrement aux
personnes âgées de + de 35 ans et aux
personnes qui ont des problèmes de
santé. Avant d’utiliser un quelconque
appareil d’exercice, veuillez lire toutes
les précautions d’emploi.
Conservez cette notice.
CONSIGNES GÉNÉRALES.-
1Cette machine a été conçue pour être
utilisée chez soi. Le poids de l’utilisateur
ne doit pas dépasser 130Kg.
2Les parents ou personnes à qui des
enfants ont été confiés doivent tenir
compte de leur soif de curiosité qui peut
les conduire à avoir des conduites
risquant de se traduire par des
situations dangereuses.
3Il incombe au propriétaire de vérifier
si tous les utilisateurs de la machine
sont habilités pour le faire et de leur
fournir les informations requises à
propos des précautions à prendre.
4L’utilisateur de la machine doit porter
des vêtements et des chaussures
appropriés. Nouez bien vos lacets de
chaussures.

12
1.- MONTAGE.-
Déballez l’appareil et vérifiez qu’il ne
manque aucune pièce.Fig.1.
(1) Corps principal.
(2) Support avant.
(3) Support arrière.
(5) Rondelle courbée Φ10.5xΦ25.
(6) Ecrou aveugle M-10.
(8) Tube guidon.
(13) Rondelle plate Φ8.5xΦ22.
(14) Vis M-8x20.
(15) Guidon.
(16) Bride de fixation du guidon.
(17) Vis à tête bombée M-8.
(18) Carcasse protection bride.
(19) Levier serrage guidon.
(20) Rondelle plate M-8.
(21) Pommeau serrage tige.
(22) Tige de la selle.
(23) Selle.
(24) Moniteur.
(28) Pédale gauche.
(29) Pédale droite.
2.- MONTAGE DES TUBES
SUPPORT.-
Prendre le tube du support arrière (3),
le placer dans le support arrière de la
machine, comme indiqué dans la Fig.2
puis introduire les vis (4), placez les
rondelles courbées (5) et les écrous
aveugles (6) et vissez très fort.
Prendre le tube du support avant muni
de roulettes (2) en veillant à placer les
deux points rouges (A) comme indiqué
dans la Fig.2. Ensuite introduire les vis
(4), placez les rondelles courbées (5) et
les écrous aveugles (6) et vissez très
fort.
3.- MISE EN PLACE DU GUIDON.-
Placez le guidon (15) dans le tube du
guidon (8), Fig.3 et introduire le câble
de l’hand-grip (26) dans la rainure,
comme indiqué dans les Fig.3A et
Fig.3B et le faire sortir par la partie
supérieure du guidon. Placez la bride
de fixation du guidon (16), la vis (17)
sans la visser à fond, mettre la rondelle
(20) et le levier de serrage du guidon
(19), placez le guidon et vissez
légèrement, placez ensuite le couvercle
de protection de la bride (18).
4.- MISE EN PLACE DU MONITEUR.-
Prendre le moniteur (24), dévissez les
quatre vis (25) placées en bas du
moniteur Fig.4, connectez le
connecteur (10), du câble qui dépasse
du moniteur (24) au connecteur du
câble (26) qui dépasse du tube du
guidon (8), ensuite introduire le
connecteur (30) qui dépasse du tube
du guidon et l’introduire dans le
connecteur (31), placez le moniteur sur
le tube du guidon en veillant à ne pas
pincer les câbles et vissez les quatre
vis (25) qui avaient été dévissées
précédemment.
5.- MONTAGE TUBE DU GUIDON.-
Tenez fermement le tube guidon (8) et
connectez les connecteurs du câble du
renvoi (9) et (30) Fig.5.
Introduire le tube guidon (8) en suivant
le sens de la flèche, dans le tube qui
dépasse du corps principal (1) en
veillant à ne pas pincer les câbles.
Placez ensuite les 3 vis (14) les
rondelles courbées (13), alignez le tube
du guidon et serrez très fort les vis.
6.- MONTAGE DE LA SELLE.-
Placez la selle (23) dans la tige (22)
comme indiqué dans la Fig.6 en
veillant à ce que les trous de la tige se
trouvent bien vers la partie avant de la
selle, placez la selle sur la position
requise et serrez les écrous (11) très
fort.

13
Ensuite introduire le tube de la tige
dans le trou du corps principal (1),
placez le pommeau de serrage de la
tige (21), fixez la tige de la selle sur
une position confortable pour
l’utilisateur avec le pommeau de
serrage (21) et serrez dans le sens
des aiguilles d’une montre.
7.- RÉGLAGE DE LA HAUTEUR
DE LA SELLE.-
Desserrez légèrement le pommeau de
serrage (21) de la tige dans le sens
contraire à celui des aiguilles d’une
montre tout en le tirant en arrière
Fig.6, quand la selle sera à la hauteur
appropriée pour effectuer l’exercice,
lâchez le pommeau et introduire la
selle dans les trous de la tige. Serrez
très fort le pommeau (21) dans le sens
des aiguilles d’une montre.
8.- MONTAGE DES PÉDALES.-
Suivre très attentivement les
instructions de montage des pédales
car un montage défectueux risque
d’endommager le filetage de la pédale
ou celui de la bielle.
La position droite et la position gauche
sont les positions prises alors que
l’utilisateur est assis sur la selle et sur
la position d’exécution de l’exercice.
La pédale droite (29), signalée par la
lettre (R) est à visser dans le sens de
rotation des aiguilles d’une montre
dans la bielle droite signalée par la
lettre (R). Serrez très fort, Fig.7.
La pédale gauche (28), signalée par la
lettre (L) est à visser dans le sens
contraire à celui des aiguilles d’une
montre dans la bielle gauche signalée
par la lettre (L). Serrez très fort, Fig.7.
Après avoir monté les pédales,
introduire l’extrémité des cale-pied (A)
dans la rainure de la pédale (B) et en
l’adaptant à votre chaussure, fixez-le
au support de la pédale(C), Fig.7A.
NIVELLEMENT.-
Après avoir installé la machine à
l’emplacement qui lui a définitivement
été réservé, vérifiez si l’assise et le
nivellement au sol sont bons. Pour ce
faire, vissez plus ou moins les pieds
réglables (46) comme indiqué dans la
Fig.8.
DÉPLACEMENT & RANGEMENT.-
Cet appareil dispose de roulettes (48)
qui permettent un déplacement facile.
Ces roulettes sont placées à l’avant de
l’appareil permettant ainsi à l’utilisateur
de le conduire à l’emplacement choisi,
en levant légèrement l’avant de
l’appareil et en poussant, comme
indiqué dans la Fig.9. La machine doit
être gardée dans un endroit sec, sans
changements importants de
température.
Pour toute information complémentaire
et en cas de doute sur le bon état de
l’une quelconque partie de la machine,
l’hésitez pas à appeler le Service
d’Assistance Technique (SAT) au
numéro de téléphone d’Assistance
Clientèle qui figure à la dernière page
de cette notice.
BH SE RÉSERVE LE DROIT DE
MODIFIER LES CARACTÉRIS-
TIQUES DE SES PRODUITS SANS
PRÉAVIS.

14
Deutsch
WICHTIGER
SICHERHEITSHINWEIS.-
VORSICHTSMASSNAHMEN.
Dieses Fahrrad wurde so entwickelt und
konstruiert, dass es maximale Sicherheit
bietet. Trotzdem müssen bestimmte
Sicherheitshinweise bei der Benutzung
von Trainingsgeräten beachtet werden.
Lesen Sie bitte das gesamte Handbuch,
bevor Sie das Gerät montieren und
benutzen. Befolgen Sie bitte
nachstehende Vorsichtsmaßnahmen:
1Halten Sie Kinder von dem Gerät fern.
Lassen Sie sie NICHT unbeaufsichtigt in
dem Raum, in dem das Fahrrad
aufbewahrt wird.
2Das Gerät darf immer nur von einer
Person gleichzeitig benutzt werden.
3Bei Schwindelgefühl, Übelkeit,
Brustschmerz oder sonstigen
Symptomen, die bei der Benutzung des
Geräts auftreten, BRECHEN sie die
Übung AB. WENDEN SIE SICH SOFORT
AN EINEN ARZT.
4Stellen Sie das Gerät auf eine feste
und ebene Fläche. Benutzen Sie das
Gerät nicht in der Nähe von Wasser
oder im Freien.
5Berühren Sie die in Bewegung
befindlichen Teile nicht mit den Händen.
6Tragen Sie während des Trainings
geeignete Kleidung. Weite Kleidung kann
sich im Fahrrad verklemmen. Benutzen
Sie Joggingoder Aerobic-Schuhe.
7Benutzen Sie dieses Gerät nur zu dem
in diesem Handbuch aufgeführten
Zwecke. Verwenden Sie nur
Zubehörteile, die vom Hersteller des
Geräts empfohlen werden.
8Achten Sie darauf, dass sich in der
Nähe des Gerätes keine scharfen
Gegenstände befinden.
9Behinderte Personen dürfen das Gerät
nur mit Unterstützung durch
qualifiziertes oder medizinisches
Personal benutzen.
10 Bevor Sie das Gerät benutzen,
führen Sie zum Aufwärmen
Streckübungen durch.
11 Benutzen Sie das Gerät nicht, wenn
es nicht einwandfrei funktioniert.
Achtung: Bevor Sie das Gerät
benutzen, konsultieren Sie bitte Ihren
Arzt. Dieser Hinweis ist besonders
wichtig für Personen, die älter als 35
sind oder gesundheitliche Probleme
haben. Bevor Sie irgendein
Trainingsgerät benutzen, lesen Sie bitte
stets die gesamten Anleitungen.
Bewahren Sie diese Anleitungen gut auf.
ALLGEMEINE HINWEISE.-
1Dieses Gerät ist für den häuslichen
Gebrauch vorgesehen. Das Gewicht des
Benutzers darf 130Kg nicht
überschreiten.
2Eltern bzw. Aufsichtspflichtige von
Kindern sollten deren natürliche Neugier
berücksichtigen, die u.U. gefährliche
Situationen und Verhaltensweisen mit
sich bringen kann. Dieses Gerät darf
unter keinen Umständen als Spielzeug
verwendet werden.
3Der Eigentümer muss sich
vergewissern, dass alle Benutzer des
Geräts die notwendigen
Sicherheitsvorkehrungen kennen und in
geeigneter Weise beachten.
4Tragen Sie bitte geeignete Kleidung
und Schuhe. Achten Sie darauf, dass
die Schnürsenkel fest gebunden sind.

15
1.- MONTAGEHINWEISE.-
Nehmen Sie das Gerät aus der Kiste
und überprüfen Sie die Vollständigkeit
der Teile Fig.1.
(1) Hauptrahmen.
(2) Vorderer Ständer.
(3) Hinterer Ständer.
(4) Schrauben mit gebogenem Kopf
M-10.
(5) Kurvenscheibe Φ10.5xΦ25.
(6) Blindmutter M-10.
(8) Lenkstange.
(13) Flache Unterlegscheibe Φ8.5xΦ22.
(14) Inbusschraube M-8x20.
(15) Lenker.
(16) Befestigungsflansch.
(17) Schraube M-8.
(18) Schutzgehäuse Flansch.
(19) Feststellhebel Lenker.
(20) Flache Unterlegscheibe M-8.
(21) Feststellknauf Sattelstange.
(22) Sattelstange.
(23) Sattel.
(24) Monitor.
(28) Linkes Pedal.
(29) Rechtes Pedal.
2. ANBRINGEN DER
STÄNDERROHRE.-
Setzen Sie das Rohr des hinteren
Ständers (3) in den hinteren Ständer des
Geräts Fig.2. Setzen Sie die Schrauben
(4), Kurvenscheiben (5) und Blindmuttern
(6) ein und ziehen Sie sie gut fest.
Nehmen Sie das Rohr des vorderen
Ständers mit Rädern (2), positionieren
Sie die beiden roten Punkte (A) Fig.2
und setzen Sie die Schrauben (4),
Kurvenscheiben (5) und Blindmuttern (6)
ein und ziehen Sie sie gut fest.
3.- ANBRINGEN DES LENKERS.-
Setzen Sie den Lenker (15) in die
Lenkstange (8), Fig.3; führen Sie das
Kabel des Hand-Grip (26) durch die Nut
Fig.3A und Fig.3B und ziehen Sie es am
oberen Teil der Lenkstange wieder
heraus. Setzen Sie den
Befestigungsflansch (16), die Schraube
(17) ein, ohne Sie völlig fest zu ziehen.
Setzen Sie die Unterlegscheibe (20) auf,
bringen Sie den Feststellhebel für den
Lenker (19) an, positionieren Sie den
Lenker und ziehen Sie ihn leicht fest.
Setzen Sie dann den Schutzdeckel des
Flansches auf (18).
4.- ANBRINGEN DES MONITORS.-
Lösen Sie die vier Schrauben (25) am
unteren Teil des Monitors (24) Fig.4;
verbinden Sie die Kabelklemme (10),
des Monitors (24) mit der Klemme des
Kabels (9), das aus der Lenkstange (8)
tritt; verbinden Sie dann die Klemme
(30), die aus der Lenkstange tritt, mit der
Klemme (31), positionieren Sie den
Monitor auf der Lenkstange, ohne dabei
die Kabel einzuklemmen und ziehen Sie
die zuvor gelösten vier Schrauben (25)
wieder fest.
5.- MONTAGE DER LENKSTANGE.-
Halten Sie die Lenkstange (8) und
verbinden Sie die Klemmen der
Feedback-Kabel (9) und (30) Fig.5.
Setzen Sie die Lenkstange (8) in
Pfeilrichtung in das aus dem
Hauptrahmen (1) tretende Rohr. Achten
Sie dabei darauf, dass die Kabel nicht
eingeklemmt werden. Setzen Sie dann
die 3 Schrauben (14), die
Kurvenscheiben (13) ein, richten Sie die
Lenkstange aus und ziehen Sie die
Schrauben fest an.
6.- MONTAGE DES SATTELS.-
Setzen Sie den Sattel (23) auf die
Sattelstange (22) Fig.6. Dabei müssen
die Öffnungen der Sattelstange zur
Vorderseite des Sattels zeigen.

16
Bringen Sie den Sattel auf die korrekte
Position und ziehen Sie die Muttern (11)
fest an. Setzen Sie dann die
Sattelstange in die Öffnung des
Hauptrahmens (1), bringen Sie den
Feststellknauf (21) an, befestigen Sie die
Sattelstange mit Hilfe dieses Knaufs (21)
auf einer bequemen Position und stellen
Sie ihn durch Drehen im Uhrzeigersinn
fest.
7.- HÖHENEINSTELLUNG DES
SATTELS.-
Lösen Sie den Feststellknauf (21) etwas,
indem Sie ihn gegen den Uhrzeigersinn
drehen und nach hinten ziehen Fig.6.
Wenn die geeignete Höhe erreicht ist,
lassen Sie den Knauf los, so dass dieser
in die Löcher der Sattelstange rutscht.
Ziehen Sie den Knauf (21) dann durch
Drehen im Uhrzeigersinn gut fest.
8.- MONTAGE DER PEDALE.-
Befolgen Sie diese Hinweise zur
Montage der Pedale genau, ein falsche
Montage kann das Gewinde der Pedale
oder der Kurbelstange beschädigen.
Die Definitionen rechts und links gehen
von der Sichtweise des auf dem Sattel in
Übungsposition sitzenden Anwenders
aus.
Das mit (R) markierte rechte Pedal (29)
wird im Uhrzeigersinn auf die rechte,
ebenfalls mit (R) markierte Kurbelstange
gedreht. Fest anziehen. Fig.7.
Das mit (L) markierte linke Pedal (28)
wird gegen den Uhrzeigersinn auf die
ebenfalls mit (L) markierte linke
Kurbelstange gedreht. Fest anziehen.
Fig.7.
Nach dem Anbringen der Pedale, führen
Sie bitte ein Ende der Pedalriemchen
(A) durch den Schlitz am Pedal (B) und
passen den Riemen an Ihre Schuhe an
und befestigen ihn an dem Häkchen des
Pedals (C) Fig.7A.
NIVELLIERUNG.-
Sobald sich das Gerät an seinem
endgültigen Aufstellort befindet, an dem
das Training stattfinden soll, prüfen Sie,
ob es fest auf dem Boden steht und die
Nivellierung korrekt ist. Eine Nivellierung
kann durch Drehen der verstellbaren
Füße (46) erfolgen Fig.8.
TRANSPORT UND LAGERUNG.-
Das Gerät verfügt über Räder (48), die
das Verschieben desselben wesentlich
erleichtern. Die Räder befinden sich auf
der Vorderseite des Geräts. Durch
leichtes Anheben und Schieben an der
Vorderseite können Sie Ihr Gerät so
problemlos an den gewünschten Ort
transportieren Fig.9. Bewahren Sie das
Gerät an einem trockenen Ort mit
möglichst geringen
Temperaturschwankungen auf.
Sollten über den Zustand einer
Komponente Zweifel bestehen, setzen
Sie sich bitte mit dem (TKD)
Technischen Kundendienst in
Verbindung, indem Sie das
Servicetelefon anrufen (siehe letzte
Seite des Handbuchs).
BH BEHÄLT SICH DAS RECHT ZU
ÄNDERUNGEN SEINER PRODUKT-
SPEZIFIZIERUNGEN OHNE VOR-
HERIGE ANKÜNDIGUNG VOR.

17
Português
AVISO IMPORTANTE DE
SEGURANÇA.-
PRECAUÇÕES.
Esta bicicleta foi desenhada e
construída de modo a proporcionar a
máxima segurança. No entanto,
devem aplicar-se certas precauções
ao utilizar aparelhos de exercício. Leia
todo o manual antes de montar e
utilizar a bicicleta. Além disso, cumpra
as seguintes precauções de
segurança:
1Mantenha as crianças afastadas
deste aparelho em todo momento.
NÃO as deixe sozinhas, sem estarem
vigiadas no quarto onde guarda a
bicicleta.
2Só pode utilizar o aparelho uma
pessoa de cada vez.
3Se sofrer enjoos, náuseas, dor no
peito ou qualquer outro sintoma
durante a utilização deste aparelho,
PARE o exercício. DIRIJASE A UM
MÉDICO IMEDIATAMENTE.
4Utilize o aparelho sobre uma
superfície sólida e nivelada. NÃO
utilize a bicicleta perto da água nem
ao ar livre.
5Mantenha as mãos afastadas das
partes em movimento.
6Utilize uma indumentária adequada
para a realização do exercício. Não
use peças de roupa folgadas que
poderiam ficar presas na bicicleta.
Utilize sempre calçado para correr ou
para aerobic quando utilizar esta
máquina.
7Só deverá utilizar este aparelho para
os fins descritos neste manual. NÃO
utilize acessórios que não sejam
recomendados pelo fabricante.
8Não coloque objectos cortantes á
volta da máquina.
9As pessoas com alguma
incapacidade não deverão utilizar a
máquina sem a assistência de uma
pessoa qualificado ou de um médico.
10 Antes de utilizar este aparelho,
realize um aquecimento com
exercícios de estiramento.
11 Não utilize a bicicleta se esta não
estiver a funcionar correctamente.
Precaução: Antes de começar a
utilizar a bicicleta, consulte com o seu
médico. Esta advertência é
especialmente importante para
pessoas com uma idade superior a 35
anos ou com problemas de saúde.
Leia todas as instruções antes de
utilizar qualquer aparelho de exercício.
Guarde estas instruções.
INDICAÇÕES GERAIS.-
1Esta unidade está desenhada para
ser usada em casa. O peso do usuário
não deve exceder os 130Kg.
2Os pais e outras pessoas
responsáveis por crianças, deverão ter
em conta a sua natureza curiosa, que
poderá levá-las a situações e
comportamentos que podem ser
perigosos. Este aparelho nunca
deverá utilizar-se como um brinquedo.
3É responsabilidade do proprietário
assegurar-se que todos os usuários da
máquina estejam adequadamente
informados sobre todas as precauções
necessárias.
4Utilize peças de roupa e calçado
adequado. Ate os atacadores
correctamente.

18
1.- INSTRUÇÕES DE MONTAGEM.-
Retire a unidade da caixa e comprove
que estão todas as peças Fig.1.
(1) Corpo principal.
(2) Cavalete dianteiro.
(3) Cavalete traseiro.
(4) Parafuso M-10.
(5) Anel curvado Φ10.5xΦ25.
(6) Porca cega M-10.
(8) Tubo guiador.
(13) Anel plano Φ8.5xΦ22.
(14) Parafuso M-8x20.
(15) Guiador.
(16) Grampo de fixação guiador.
(17) Parafuso M-8.
(18) Carcaça protecção grampo.
(19) Alavanca apertar guiador.
(20) Anel plano M-8.
(21) Botão mola apertar tige.
(22) Tige de selim.
(23) Selim.
(24) Monitor.
(28) Pedal esquerdo.
(29) Pedal direito.
2. COLOCAÇÃO DOS TUBOS
CAVALETE.-
Pegue no tubo cavalete traseiro (3) e
coloque-o no cavalete traseiro da
máquina, como mostra a Fig.2.
Introduza os parafusos (4), coloque os
anéis curvados (5) e as porcas cegas
(6); aperte com força.
Pegue no tubo cavalete dianteiro com
rodas (2) e tendo o cuidado de colocar
os dois pontos vermelhos (A), como
mostra a Fig.2, introduza os parafusos
(4), coloque os anéis curvados (5), as
porcas cegas (6) e aperte com força.
3.- COLOCAÇÃO DO GUIADOR.-
Coloque o guiador (15) no tubo do
guiador (8), Fig.3. Introduza o cabo do
hand-grip (26) pela ranhura, como
mostra na Fig.3A e Fig.3B e puxe-o
pela parte superior do tubo guiador.
Coloque o grampo de fixação guiador
(16) e coloque o parafuso (17) sem
apertar totalmente. Introduza o anel
(20) e a alavanca para apertar guiador
(19), coloque o guiador e aperte
suavemente. Coloque a tampa
protecção do grampo (18).
4.- COLOCAÇÃO DO MONITOR.-
Pegue no monitor (24), solte os quatro
parafusos (25) da parte inferior Fig.4.
Ligue o terminal (10), do cabo que sai
do monitor (24) com o terminal do cabo
(26) que sai do tubo guiador (8). Depois
introduza o terminal (30) que sai do
tubo do guiador e introduza-o no
terminal (31). Coloque o monitor no
tubo do guiador tendo cuidado para
não enganchar os cabos e aparafuse
os quatro parafusos (25) soltos
anteriormente.
5.- MONTAGEM DO TUBO
GUIADOR.-
Segure o tubo do guiador (8) e ligue
os terminais dos cabos de reenvio (9)
e (30) Fig.5.
Introduza o tubo guiador (8) na
direcção da seta pelo tubo saliente do
corpo principal (1), tendo cuidado para
não enganchar os cabos. Em seguida
coloque os 3 parafusos (14) os anéis
curvados (13), alinhe o tubo do guiador
e aperte com força os parafusos.
6.- MONTAGEM D SELIM.-
Coloque o selim (23) na tige (22) como
mostra a Fig.6, tendo em conta que os
buracos da tige devem ficar na parte
dianteira do selim. Coloque o selim na
sua posição e aperte as porcas (11)
com força.

19
Em seguida introduza o tubo da tige
pelo buraco do corpo principal (1),
coloque o botão mola para apertar a
tige (21), fixe a tige do selim na posição
mais cómoda para si com o botão mola
para apertar (21) e aperte no sentido
dos ponteiros do relógio.
7.- REGULAÇÃO DA ALTURA
SELIM.-
Desapertando um pouco o botão mola
para apertar (21) da tige, rodando-o no
sentido contrário ao dos ponteiros do
relógio e puxando-o para trás Fig.6.
Quando este estiver na altura
adequada para fazer o exercício, solte
o botão mola e este introduzir-se-á
nos buracos da tige. Depois deverá
apertar fortemente o botão mola (21)
no sentido dos ponteiros do relógio.
8.- MONTAGEM DOS PEDAIS.-
Siga atentamente as instruções de
montagem dos pedais; uma colocação
incorrecta poderia danificar a rosca do
pedal ou da biela.
As posições de direita e esquerda
deverão ser escolhidas estando o
usuário montado no selim, na posição
de fazer exercício.
O pedal directo (29), marcado com a
letra (R), deverá enroscar-se na biela
direita, marcada com a letra (R), no
sentido dos ponteiros do relógio.
Aperte com força, Fig.7.
O pedal esquerdo (28), marcado com
a letra (L), deverá enroscar-se na biela
esquerda, marcada com a letra (L), no
sentido contrário ao dos ponteiros do
relógio. Aperte com força, Fig.7.
Depois de ter colocados os pedais,
introduza o extremo da travessa do
pedal (A) pela ranhura do pedal (B) e,
adaptando-o a seu calçado, segure-o
na saliência do pedal (C), Fig.7A.
NIVELAMENTO.-
Depois de ter colocado a unidade no
seu lugar definitivo, para a realização
do exercício, comprove se a sua
colocação no chão e o seu
nivelamento são os correctos. Poderá
conseguí-lo enroscando mais ou
menos os pés reguláveis (46) como
mostra a Fig.8.
DESLOCAÇÃO E
ARMAZENAMENTO.-
A unidade vem equipada com rodas
(48) que tornam mais simples o seu
movimento. As rodas existentes na
parte da frente da sua unidade,
facilitar-lhe-ão manobrar a sua
unidade até ao local escolhido para
guardá-la, levantando, ligeiramente a
parte da frente e empurrando, como
mostra a Fig.9. Deverá guardar a sua
máquina num lugar seco, com as
menores variações de temperatura
possíveis.
Para qualquier consulta, não hesite em
contactar com o S.A.T - Serviço de
Assistência Técnica - , telefonando
para o serviço de apoio ao cliente (ver
página final do presente manual).
BH RESERVA O DIREITO DE
PODER MODIFICAR AS
ESPECIFICAÇÕES DOS SEUS
PRODUTOS SEM PRÉVIO AVISO.

20
Italiano
AVVERTIMENTO IMPORTANTE
DI SICUREZZA.-
PRECAUZIONI.
Questa bicicletta è stata disegnata e
costruita in modo che garantisca la
massima sicurezza. Ciò nonostante si
devono applicare certe precauzioni
nell’ usare apparecchi per fare
allenamento. Legga il manuale nella
sua totalità prima di montare ed
utilizzare la bicicletta. Comunque
osservi al dettaglio le seguenti
precauzioni di sicurezza:
1 Mantenga i bambini lontani da
questa apparec-chio in ogni momento.
NON li lasci senza sorveglianda nella
stessa stanza dove si trova la
bicicletta.
2Solo può usare la bicicletta una
persona allo stesso tempo.
3Se soffre capogiri, nausee, dolori nel
petto o qualsiasi altro sintomo durante
l’ uso di questo apparecchio, FERMI l’
allenamento. SI RECHI DA UN MEDICO
IMMEDIATAMENTE.
4Usi l’ apparecchio su una superficie
solida e livellata. NON usi la bicicletta
vicino all’ acqua o all’ aria aperta.
5 Mantenga le mani lontane dalle parti
in movimento.
6Usi capi d’ abbigliamento adatti per
la realizzazione dell’ allenamento. Non
usi capi larghi che potrebbero
agganciarsi nella bicicletta. Usi sempre
scarpe da corsa o per esercizi aerobici
quando usi l’ apparecchio.
7 Usi questo apparecchio sono per gli
scopi descritti in questo manuale. NON
usi accessori non consigliati dal
fabbricante.
8 Non collochi oggetti taglienti attorno
alla bicicletta.
9Le persone handicappate non
dovranno usare l’ apparecchio senza l’
assistenza di una persona qualificata o
un medico.
10 Prima di usare questo apparecchio,
realizzi un riscaldamento con esercizi
di stiramento.
11 Non usi la bicicletta se non
funziona correttamente.
Precauzione: Prima di cominciare ad
usare la bicicletta, chieda consiglo
medico. Questo consiglio è
specialmente importante per persone
con età superiore ai 35 anni o con
problemi di salute. Legga tutte le
istruzioni prima di usare qualsiasi
apparecchio per fare allenamento.
Conservi queste istruzioni.
INDICAZIONI GENERALI.-
1Questo apparecchio è stato
disegnato per il suo uso in casa. Il
peso dell’ utente non dovrà sorpassare
i 130Kg.
2I genitori ed altre persone
resoponsabili del bambini devono
tenere conto della natura curiosa di
questi che li può portare a situazioni e
condotto che possono risultare
pericolose. Questo apparecchio non si
deve usare in nessun caso come un
giocattolo.
3È responsabilità del proprietario l’
assicurarsi che tutti gli utenti dell’
appareccio siano stati correttamente
informati su tutte le precauzioni
necessarie da prendere.
4Usi capi d’ abbigliamento e scarpe
adatti. Si allacci le scarpe
correttamente.
