TS-Aqua | Duschtoilettenrollstuhl Duschtoilettenrollstuhl | TS-Aqua
Inhaltsverzeichnis
1. Vorbemerkung 3
1.1. Zeichen und Symbole 3
2. Wichtige Sicherheitshinweise 4
2.1. Indikation 5
2.2. Kontraindikation 5
2.3. Nutzungsdauer 5
2.4. Zweckbestimmung 6
2.5. Konformitätserklärung 6
2.6. Verantwortlichkeit 6
3. Produkt- und Lieferübersicht 7
3.1. Prüfung der Lieferung 7
3.2. Lieferumfang 9
3.3. Typenschild und Seriennummer 9
3.4. Übersicht 10
4. Zusammenbau/ Anpassungen 11
4.1. Die Rückenlehne 11
4.2. Der Sitz 11
4.3. Die Armlehnen 12
4.4. Die Beinstützen 12
4.5. Räder, Bereifung und Bremsen 13
5. Fahrbetrieb 15
5.1. Ein- und Aussteigen 15
5.2. Fortbewegung 16
5.3. Toilettenbenutzung 17
6. Transport 17
7. Lagerung / Versand 17
8. Reparatur 18
9. Technische Daten 18
10. Pflegehinweise für den Benutzer 20
10.1. Reinigung 20
10.2. Desinfektion 20
11. Wartung 21
12. Entsorgung 21
13. Weitergabe des Duschtoilettenrollstuhls 22
14. Garantie 22
Wichtig! Bezeichnet besonders nützliche
Informationen im jeweiligen Sachzusammenhang.
Achtung! Bezeichnet besonders sicherheitsrelevante
Hinweise. Bedienungsanleitung beachten!
1. Vorbemerkung
Lieber Benutzer,
mit dem Erwerb Ihres Bischoff & Bischoff Duschtoilettenrollstuhles aus
der TS-Aqua Serie erhalten Sie ein deutsches Spitzenprodukt, das durch
seine Variabilität neue Maßstäbe setzt.
Die Ihnen vorliegende Betriebsanleitung soll Ihnen dazu dienen, sich mit
der Bedienung und Handhabung des Duschtoilettenrollstuhls besser
vertraut zu machen. Bitte lesen Sie diese vor der ersten Verwendung
komplett durch.
1.1. Zeichen und Symbole

Bischoff & Bischoff GmbH | 01.06.2019
DE
54
TS-Aqua | Duschtoilettenrollstuhl Duschtoilettenrollstuhl | TS-Aqua
2. Wichtige Sicherheitshinweise
• Max. Benutzergewicht 120 kg!
• Benutzung des Duschtoilettenrollstuhles nur im Innenbereich und
mit Hilfe einer Begleitperson!
• Schieben nur auf ebenem und horizontalem Untergrund!
• Im Stand stets beide Bremsräder arretieren bzw. Feststellbremse
betätigen!
• Weites, seitliches Herauslehnen vermeiden. Kippgefahr!
• Der Duschtoilettenrollstuhl ist vor unbefugter Benutzung
(besonders durch Kinder) zu sichern!
Der Einsatz eines Duschtoilettenrollstuhls wird erforderlich, wenn das
Benutzen oder Erreichen einer Toilette aufgrund der Behinderung nicht
möglich ist.
2.1. Indikation
Gehunfähigkeit bzw. stark ausgeprägte Gehbehinderung durch:
• Lähmungen
• Gliedmaßenverlust
• Gliedmaßendefekt/-deformation
• Gelenkkontrakturen/Gelenkschäden
• sonstige Erkrankungen
Es ist eine Versorgung mit Duschtoilettenrollstühlen angebracht,
wenn die betroffene Person handelsübliche Toiletten, Duschen oder
Badewannen nicht ohne Rollstuhl erreichen kann und der vorhandene
Raum barrierefrei gestaltet ist.
2.2. Kontraindikation
Der Duschtoiletenrollstuhl ist ungeeignet für Personen:
• mit verminderter oder eingeschränkter Sitzfähigkeit
• mit starken Einschränkungen der kognitiven Fähigkeit
2.3. Nutzungsdauer
Die zu erwartende Lebensdauer beträgt bei bestimmungsgemäßem
Gebrauch, Einhaltung der Sicherheits-, Pflege- und Wartungshinweise
bis zu 5 Jahre. Über diesen Zeitraum hinaus kann der
Duschtoilettenrollstuhl, bei einem sicheren Zustand des Produktes,
weiter verwendet werden.

Bischoff & Bischoff GmbH | 01.06.2019
DE
76
TS-Aqua | Duschtoilettenrollstuhl Duschtoilettenrollstuhl | TS-Aqua
2.4. Zweckbestimmung
Der Duschtoilettenrollstuhl ist ausschließlich zur Mobilitätssteigerung
oder zum Transport von gehbehinderten Menschen hergestellt,bei
denen aufgrund oben genannter Indikationen die Verwendung
angezeigt ist. Er ist für den Innenraum zum Zweck der Kompensation
der Mobilitätseinschränkungen der betroffenen Person bei der
Durchführung der Körperpflege und des Ausscheidungsvorgangs
ausgelegt. Dabei kann die Anwendung durch die betroffen Person
selbst, bei Ausführung mit zwei großen Antriebsrädern hinten und
/ oder durch eine Begleitperson, bei der Ausführung mit 4 kleinen
Lenkrädern durchgeführt werden. Das maximale Benutzergewicht von
120 kg darf nicht überschritten werden.
Zu beachten:
Eine Gewährleistung kann von uns nur übernommen werden, wenn
das Produkt unter den vorgegebenen Bedingungen und zu den
vorgesehenen Zwecken eingesetzt wird.
2.5. Konformitätserklärung
B+BerklärtalsHerstellerdesProduktes,dassdieDuschtoilettenrollstühle
TS-Aqua Variante 1 und Variante 2 vollständig den Anforderungen der
Richtlinie 93/42/EWG entsprechen.
2.6. Verantwortlichkeit
Eine Gewährleistung kann von uns nur übernommen werden, wenn das
Produktunterden vorgegebenenBedingungenund zu denvorgesehenen
Zwecken eingesetzt wird, Änderungen, Erweiterungen, Reparaturen
und Wartungsarbeiten nur von solchen Personen ausgeführt werden,
die von uns dazu ermächtigt wurden und der Duschtoilettenrollstuhl
unter Beachtung aller Gebrauchshinweise benutzt wird.
3. Produkt- und Lieferübersicht
3.1. Prüfung der Lieferung
Alle B+B Produkte werden einer ordnungsgemäßen Endkontrolle in
unserem Hause unterzogen und mit dem CE-Zeichen versehen.
Die B+B Duschtoilettenrollstühle werden in einem speziellen Karton
mit Werkzeugset geliefert. Anlieferung und Einweisung des Rollstuhles
erfolgen über den qualifizierten Sanitätsfachhandel.
Bei Versand per Bahn oder Spedition ist die Ware im Beisein des
Überbringers sofort auf Transportschäden zu kontrollieren.
Sollte ein Schaden vorliegen, so ist folgendes zu beachten:
• Aufnahme des Tatbestandes
• Erstellung einer Abtretungserklärung; alle Forderungen aus dem
Schaden werden an den Überbringer abgetreten.
• Rücksendungen der Tatbestandsaufnahme, des Frachtbriefes, sowie
der Abtretungserklärung an die Firma Bischoff & Bischoff GmbH.
Im Falle eines Transportschadens...
• Lassen Sie die Ware und Verpackung in jedem Fall unverändert,
benutzen Sie die Ware noch nicht.
• Melden Sie den Schaden beim Transportunternehmen schriftlich
wie unten aufgeführt.
• Setzen Sie sich anschließend mit unserem Kundenservice in
Verbindung (Tel.: [phone]).
• Um Entschädigungsansprüche bei Transportversicherungen
anmelden zu können, müssen Beauftragte der anliefernden
Transportunternehmen rechtzeitig über einen Schaden informiert
werden.

Bischoff & Bischoff GmbH | 01.06.2019
DE
98
TS-Aqua | Duschtoilettenrollstuhl Duschtoilettenrollstuhl | TS-Aqua
Äußerlich erkennbare Beschädigungen oder Verluste müssen vor
Abnahme der Sendung durch den Anlieferer auf den Begleitpapieren
bescheinigt werden.
Verdeckte Schäden, die erst beim Auspacken sichtbar werden, müssen
sofort dem Transportunternehmen schriftlich gemeldet werden.
Bestimmte Fristen sind unbedingt einzuhalten:
• Paketdienste und Post innerhalb 24 Stunden
• Bahn innerhalb 7 Tagen
• Spediteure innerhalb 4 Tagen
nach Empfang der Sendung.
Die Firma Bischoff & Bischoff GmbH benötigt die Originalbegleitpapiere
der Sendung mit Schadensbestätigung.
Ohne diese Unterlagen ist eine Regulierung des Schaden durch den
Versicherer nicht möglich!
3.2. Lieferumfang
Zum Lieferumfang im Spezialkarton gehören:
• Duschtoilettenrollstuhl vormontiert
• Toiletteneimer
• Bedienungsanleitung
3.3. Typenschild und Seriennummer
Das Typenschild und die Seriennummer befinden sich unter der
Sitzfläche.
Bischoff & Bischoff GmbH
Becker-Göring-Straße 13
D - 76307 Karlsbad
Telefon 0700 - 60007070
DE
CE Sticker & EAN Codes (Size 80 mm x 23 mm)
Standard
EAN 13 SN
Modell: TS - Aqua Modell-Nr.: 2301
2016-11
Max. Zuladung: 120kg
A B C D
E
H
F G
01
I
Beachten Sie bitte die Textpassagen, die mit
besonders gekennzeichnet sind.
Herstellerlogo
Herstellerangabe
Wichtig - Gebrauchsanweisung beachten
CE-Zeichen
Modellbezeichnung
Modellnummer
max. Zuladung
Produktionsdatum
EAN 13 Artikelnummer
Seriennummer
A
B
C
D
E
F
G
H
I
J
J

Bischoff & Bischoff GmbH | 01.06.2019
DE
1110
TS-Aqua | Duschtoilettenrollstuhl Duschtoilettenrollstuhl | TS-Aqua
Schiebegriff
Rückenpolster
Armauflagen (abklappbar)
Sitzpolster
Toiletteneimer mit Deckel
5“ Bremsrollen mit
Richtungsfeststeller
Beinstützen (schwenk- und
abnehmbar)
24“ Greifreifen-
Antriebsräder
Feststellbremse
4. Zusammenbau/ Anpassungen
Ihr neuer B+B Duschtoilettenrollstuhl wird vormontiert in einem B+B
Originalkarton angeliefert. Um Beschädigungen beim Transport zu
vermeiden, werden steckbare Anbauteile separat mitgeliefert.
DieEinstellungenIhresRollstuhls könnenSie mit etwashandwerklichem
Geschick selbst vornehmen. Wenden Sie sich bei Fragen bitte an Ihren
Fachhändler.
4.1. Die Rückenlehne
Die Rückenlehne ist vollständig abnehmbar.
• Lösen Sie die beiden Sterngriffschrauben auf der Rückseite des
Duschtoilettenrollstuhls entgegen dem Uhrzeigersinn. (Abb. 2)
• Anschließend können Sie die Rückenlehne aus den beidseitigen
Führungsschienen herausnehmen bzw. beim Zusammenbau
hineinstecken. (Abb. 3)
4.2. Der Sitz
Anbringen / Abnehmen der Sitzfläche
• Bei Ihrem Duschtoilettenrollstuhl können Sie die Sitzfläche
abnehmen bzw. anbringen.
• Die Sitzfläche ist an den Rahmen des Duschtoilettenrollstuhls durch
2 Klemmbögen angebracht.
• Um die Sitzfläche abzunehmen, müssen Sie die Sitzfläche an der
vorderen Seite des Duschtoilettenrollstuhls mit einem leichten Ruck
anheben.
Die Sitzfläche kann wieder angebracht werden, indem Sie diese auf
den Rahmen legen und an der Vorderseite nach unten drücken.
02
03
04
3.4. Übersicht

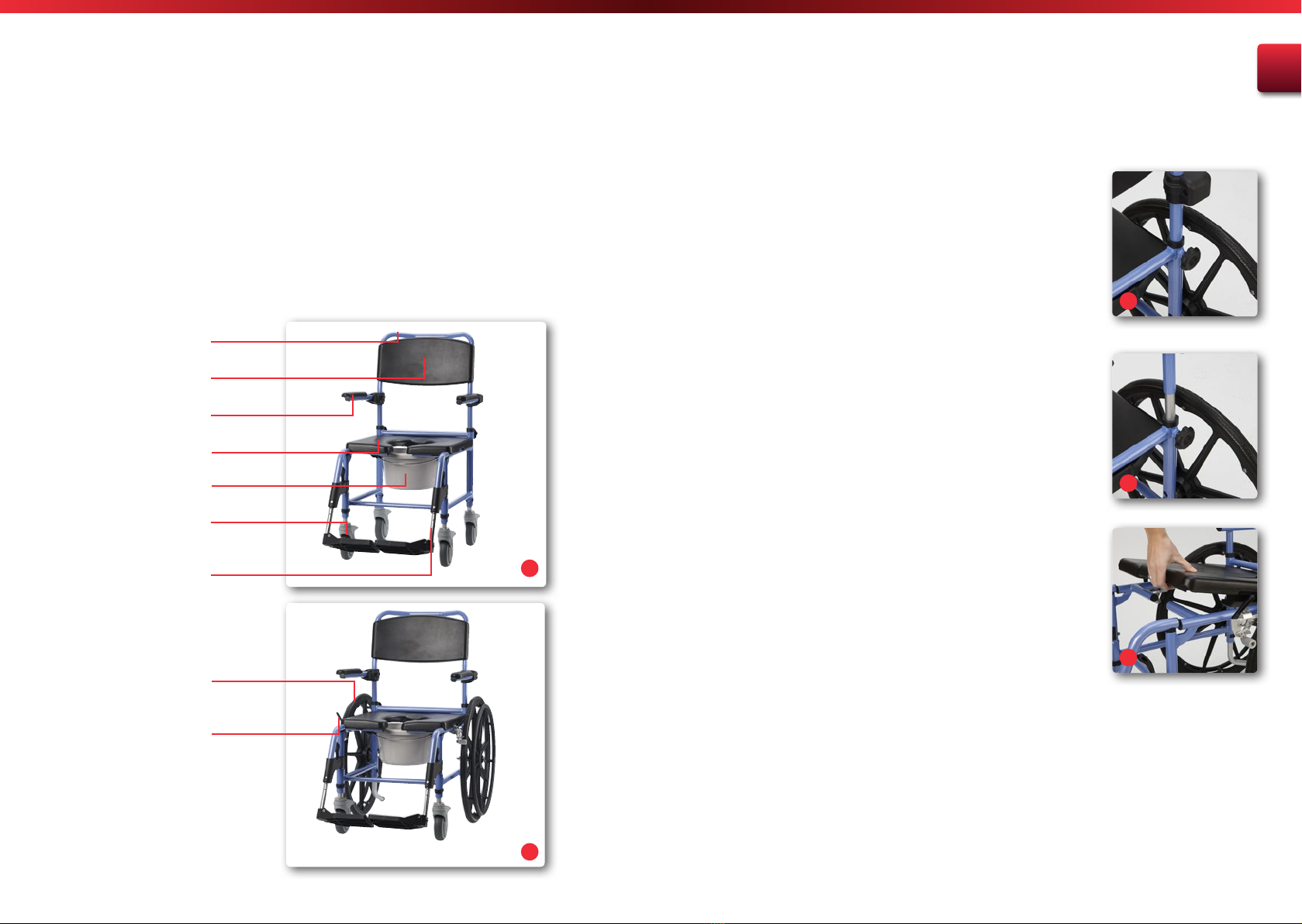

Um Ihnen die Handhabung Ihres B+B Duschtoilettenrollstuhls
so einfach wie möglich zu gestalten, haben wir die schriftlichen
Ausführungen zusätzlich mit detaillierten Abbildungen dokumentiert.
Für die Bezeichnung und Zusammenwirken der einzelnen Baugruppen
sollen Ihnen die folgenden Abbildungen als Hilfe dienen.
(siehe Abb. 1a und 1b)
1a
1b

Bischoff & Bischoff GmbH | 01.06.2019
DE
1312
TS-Aqua | Duschtoilettenrollstuhl Duschtoilettenrollstuhl | TS-Aqua
05
06
4.3. Die Armlehnen
Die Armlehnen des TS-Aqua können nach oben geklappt werden.
4.4. Die Beinstützen

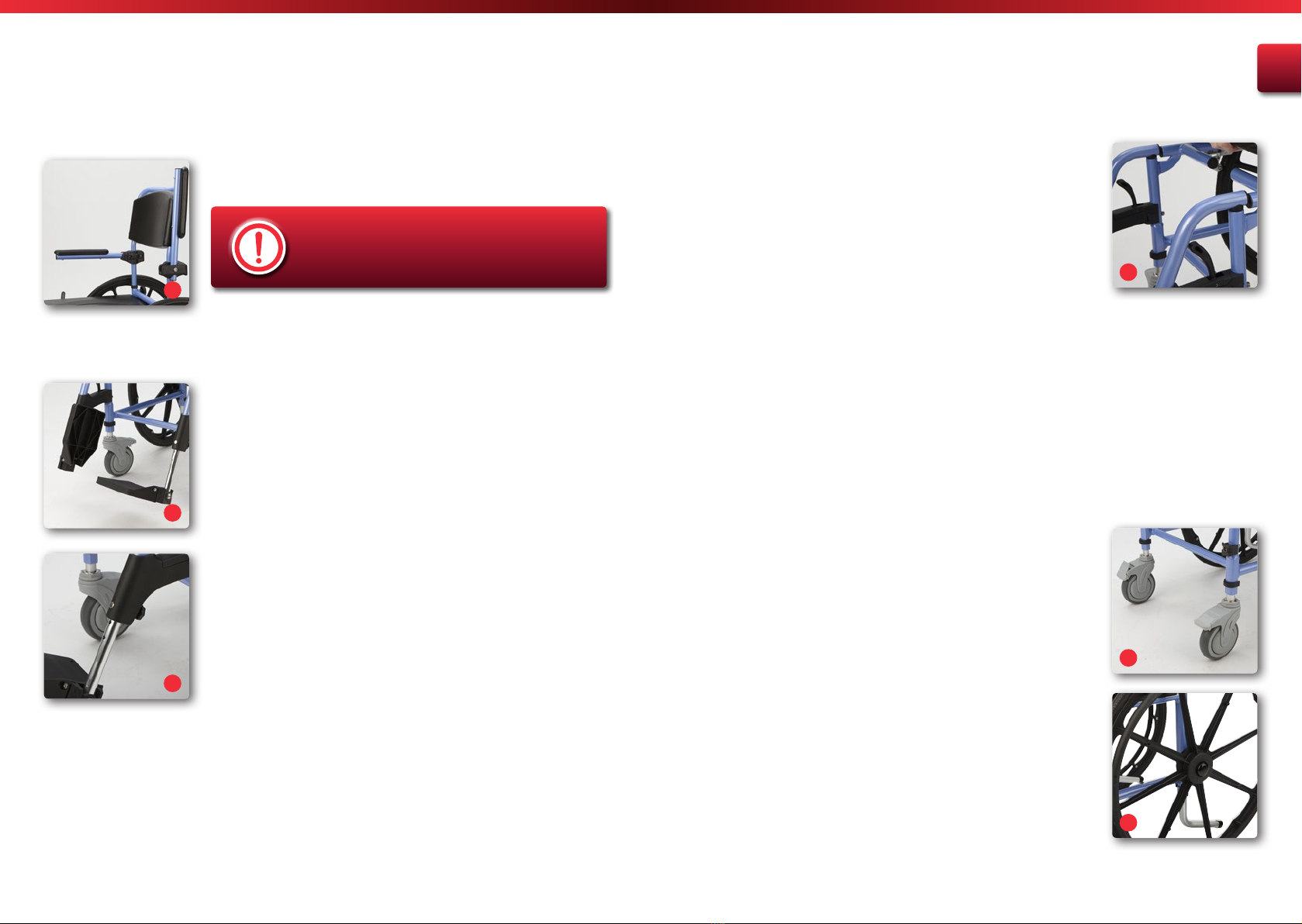

Beinstützen hochklappen
Die Beinstützen können durch einfaches Anheben hochgeklappt
werden. Dies kann nützlich sein, um den TS-Aqua platzsparend zu
verstauen.
Höhenverstellung der Beinstützen
Die Beinstützen in der Höhe verstellt und somit auf die
Unterschenkellänge des Benutzers individuell angepasst werden.
• Lösen Sie die Handmutter.
• Ziehen Sie den Schraubbolzen heraus.
• Verschieben Sie die Beinstützen in den Führungsschiene bis zur
gewünschte Lochposition.
• Eine geeignete Höhe der Beinstützen ist erreicht, wenn bei Auflage
der Füße auf den Beinstützen die Oberschenkel des Anwenders
vollständig auf der Sitzfläche aufliegen.
• Stecken Sie den Schraubbolzen in die entsprechende Lochposition.
• Abschließend ziehen Sie die Hutmuttern rechtsdrehend fest.
• Wiederholen Sie den Vorgang mit der anderen Beinstütze.
Achtung der TS-Aqua darf nicht an den Armlehnen
angehoben werden!
Schwenken und Abnehmen der Beinstützen
Die Beinstützen können zum leichten Ein- und Aussteigen und zur
Lagerung zur Seite geschwenkt und abgenommen werden.
• Lösen Sie die Arretierung (Abb. 08).
• Schwenken Sie die Beinstützen nach außen bzw. innen.
• Zum Abnehmen schwenken Sie die Beinstützen zunächst nach
außen, um sie dann nach oben aus der Halterung zu ziehen.
• Zur anschließenden montage gehen Sie in umgekehrter Reihenfolge
vor.
4.5. Räder, Bereifung und Bremsen
Räder und Bereifung
Auf Ihrem TS-Aqua Duschtoilettenrollstuhl sind die 5“- Rollen, wovon
alle bremsbar sind (Variante 1), sowie auch die 24“ Antriebsräder
(Variante 2) serienmäßig mit einer PU-Bereifung ausgestattet.
Bei Verschleiß (Profil abgefahren, Profiltiefe < 1 mm) oder Defekt, ist
der autorisierte Fachhandel mit der Instandsetzung zu beauftragen.
Bremsrollen mit Richtungsfeststeller (Variante 1, Abb. 09)
Die Variante 1 des TS Aqua ist mit Bremsrollen an allen Lenkrädern
ausgestattet. Treten Sie zur Betätigung der Fußtrittbremse den
freiliegenden Teil der Trittflächen nach unten. Um die Bremsen zu
lösen, treten Sie den radnahen Teil der Trittfläche nach unten.
24“-Greifreifenräder mit Steckachse (Variante 2, Abb. 10)
Um eine wesentliche Erleichterung für den Transport Ihres
Duschtoilettenrollstuhls zu erreichen, sind die 24“ Antriebsräder mit
Steckachsen ausgestattet.
Die Antriebsräder sind aufgrund der Steckachsen ohne Werkzeug
abnehmbar.
09
07
10
08

Bischoff & Bischoff GmbH | 01.06.2019
DE
1514
TS-Aqua | Duschtoilettenrollstuhl Duschtoilettenrollstuhl | TS-Aqua
Abnehmen / Anbringen der Antriebsräder
• Mit dem Finger auf den Arretierknopf der Steckachse drücken und
das Rad abziehen.
• Betätigen Sie wieder den Arretierknopf der Steckachse, um das Rad
wieder aufzusetzen.
• Achten Sie beim Aufstecken darauf, dass die Steckachse richtig
befestigt wurde!
Prüfen Sie nach dem Aufstecken den sicheren Sitz des Rades, indem Sie
das Rad zu sich herziehen, ohne dabei den Arretierknopf der Steckachse
zu betätigen!

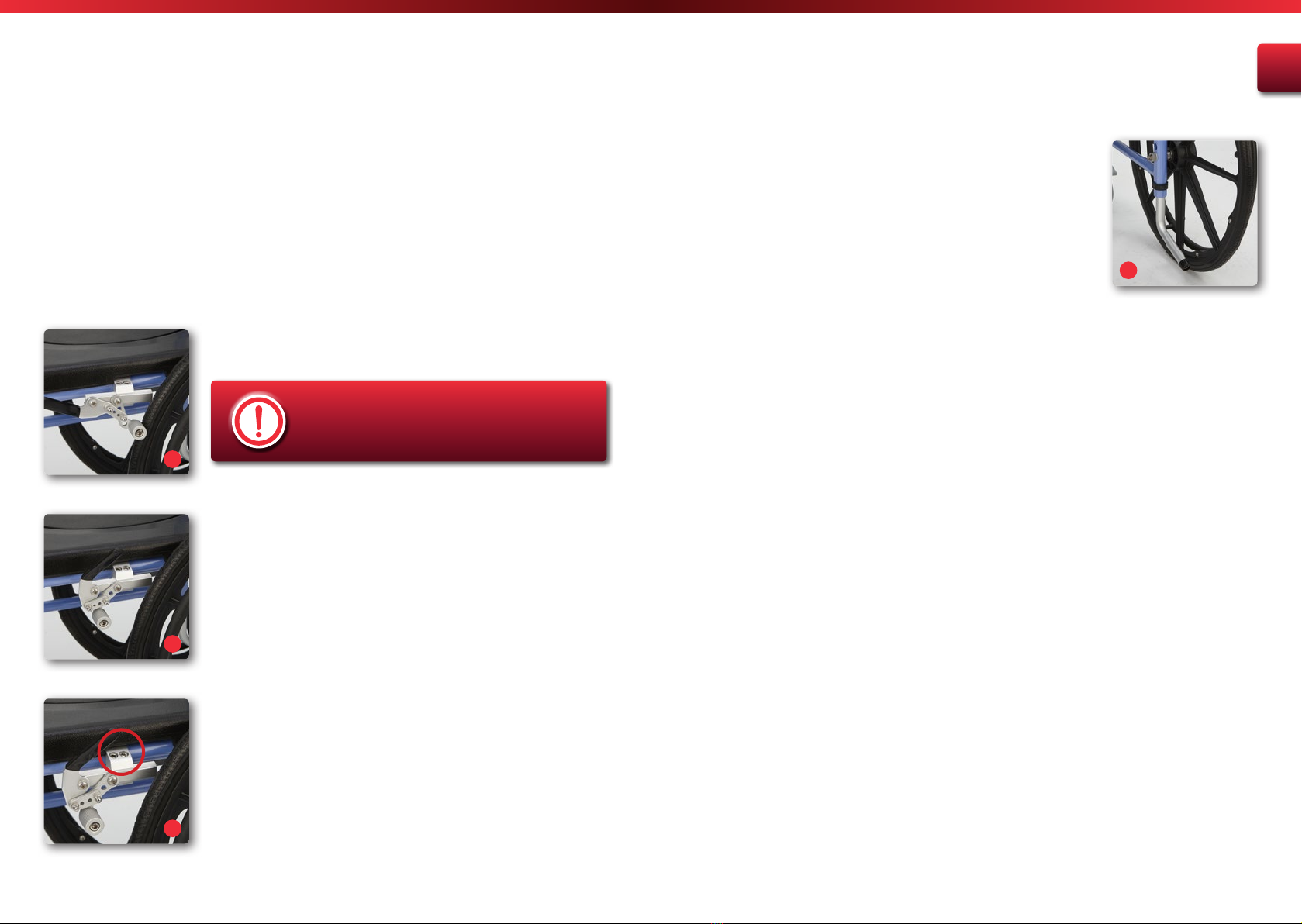

Betätigung der Feststellbremse (Kniehebelbremse)
• Zum Feststellen der Bremse einfach den Bremshebel nach vorne
drücken bis er einrastet. (Abb. 11a)
• Um die Feststellbremse wieder zu lösen, einfach den Bremshebel
nach hinten ziehen. (Abb. 11b)

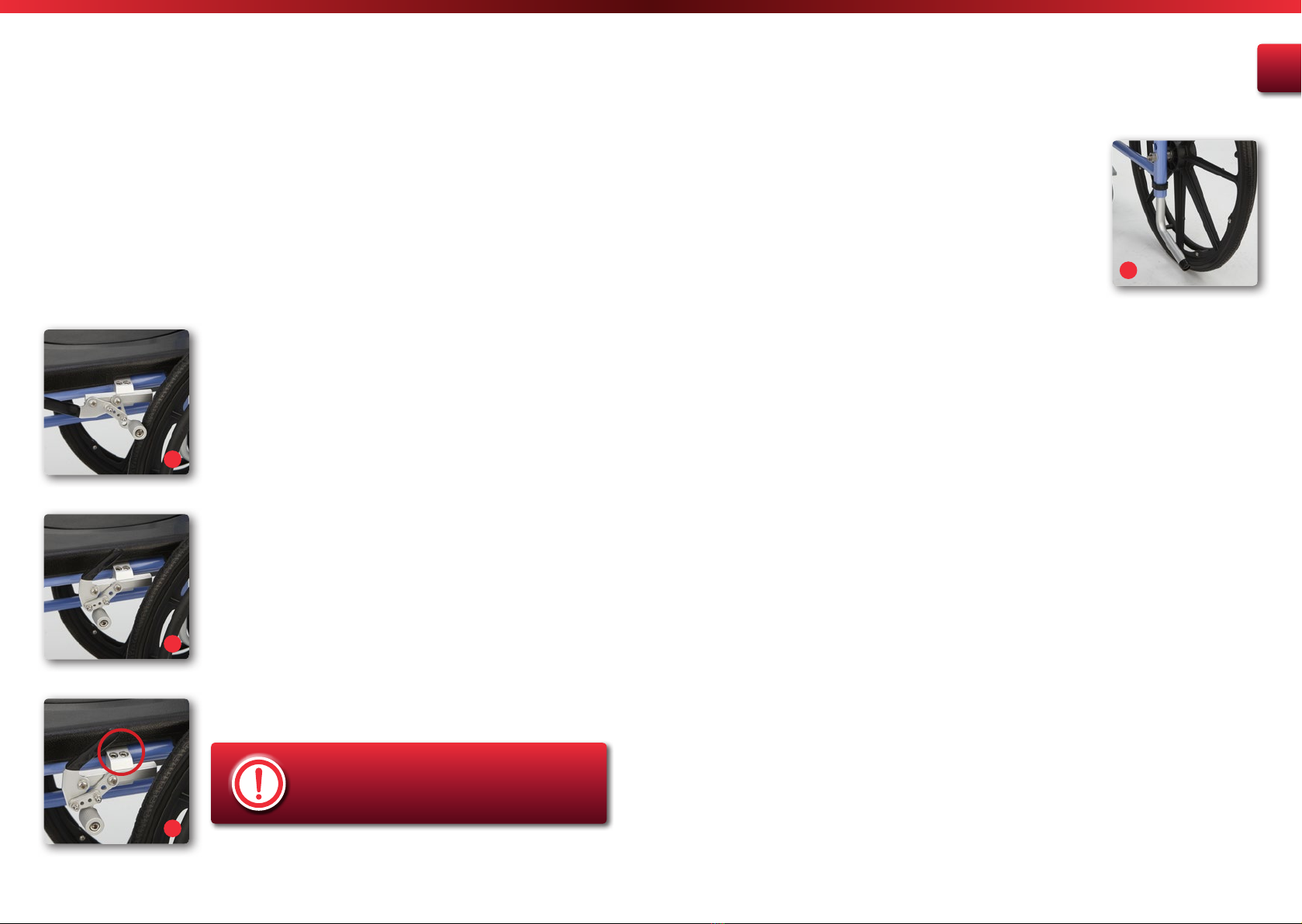

Einstellen der Feststellbremse (Abb. 12)
Die Bremswirkung kann durch Verschieben der Feststellbremse
am Rahmen des Duschtoilettenrollstuhls verändert werden. Die
Kompaktbremsen wirken jeweils nur auf ein Antriebsrad!
Sollten Sie bemerken, dass nur noch eine unzureichende oder
ungleichmäßige Bremswirkung vorhanden ist, haben Sie wie folgt
vorzugehen:
• Prüfen Sie die Reifenprofiltiefe. Achten Sie dabei auch darauf, ob
gleichmäßiger Abrieb vorliegt. Ist die Profiltiefe in der Spurmitte
< 1 mm, muss der Reifen vom Fachhandel gewechselt werden.
• Lösen Sie zum Verstellen der Bremse die beiden Schrauben.
Einstellungen am Bremssystem sollten nur vom
autorisierten Fachhändler durchgeführt werden!
11a
11b
12
• Verschieben Sie nun die Bremse in der Rahmenführung soweit,
bis der Abstand zwischen der Lauffläche des Rades und dem
Bremsbolzen 16 mm beträgt.
Ankipphilfe
In der Variante 2 mit Greifreifen kann eine Ankipphilfe montiert
werden.
• Stecken Sie dazu die Ankipphilfe von unten in die hinteren
Rahmenrohre und befestigen sie den Sicherungsbolzen.
• Zur Demontage muss zunächst der Sicherungsbolzen
herausgezogen werden, anschließend ziehen Sie die Ankipphilfe
heraus.
5. Fahrbetrieb
5.1. Ein- und Aussteigen
Der TS-Aqua bietet Ihnen die Möglichkeit auf einfache Weise ein
bzw. auszusteigen. Die Fußplatte und die beiden Armlehnen sind
hochklappbar.
Ein- und Aussteigen von der Seite:
• Fahren Sie den Duschtoilettenrollstuhl möglichst dicht an die
Sitzfläche auf der Sie sitzen heran.
• Vergewissern Sie sich über die sichere und stabile Lage der
gegenwärtigen Sitzfläche.
• Sichern Sie den Duschtoilettenrollstuhl durch Betätigung der
Feststellbremsen.
• Klappen Sie Armlehne, die sich auf der Seite der gegen wärtigen
Sitzgelegenheit befindet nach oben.
• Anschließend klappen Sie die Fußplatte nach oben.
• Nun rutschen Sie seitlich auf die Sitzfläche des TS-Aqua.
• Achten Sie bitte darauf, dass Sie so weit wie möglich hinten im Sitz
sitzen.
• Abschließend können Sie wieder Armlehne, sowie die Fußplatte
wieder in ihre Ausgangsposition zurückklappen.
13

Bischoff & Bischoff GmbH | 01.06.2019
DE
1716
TS-Aqua | Duschtoilettenrollstuhl Duschtoilettenrollstuhl | TS-Aqua
Ein- und Aussteigen von vorn:
• Fahren Sie den Duschtoilettenrollstuhl möglichst dicht frontal an
die Sitzfläche heran.
• Sichern Sie den Duschtoilettenrollstuhl durch Betätigung der
Feststellbremse.
• Klappen die Fußplatte nach oben.
• Vergewissern Sie sich, dass die zukünftige Sitzfläche sicher und
stabil steht.
• Nun rutschen Sie durch eine Körperdrehung auf die Sitzfläche.
Achten Sie bitte darauf, dass Sie so weit wie möglich hinten im Sitz
sitzen.
• Anschließend klappen Sie die Fußplatte wieder herunter und legen
Ihre Füße darauf ab.
5.2. Fortbewegung
Die Fortbewegung mit dem Duschtoilettenrollstuhl erfolgt bei der
Variante 1 durch eine Begleitperson. Die Begleitperson kann mittels
Schiebegriffe den Duschtoilettenrollstuhl bewegen, steuern und
bremsen.
Die Variante 2 des Duschtoilettenrollstuhls ermöglicht zusätzlich zum
Schiebebetrieb mit Helfer, eine selbstständige Fortbewegung des
Benutzers mittels Greifreifen an den Antriebsrädern. Führen Sie in
diesem Fall die ersten Fahrversuche vorsichtig durch, bis Sie sich an
den Duschtoilettenrollstuhl und sein Fahrverhalten gewöhnt haben.
Duschtoilettenrollstühle haben nur eine eingeschränkte Kipp-und
Rutschsicherheit. Besondere Vorsicht ist geboten beim Bremsen,
Anfahren oder Wenden an Steigungen bzw. Gefällen. Extremes
Herauslehnen aus dem Duschtoilettenrollstuhl vergrößert zudem die
Kippgefahr.
5.3.Toilettenbenutzung
Benutzung des Toiletteneimers

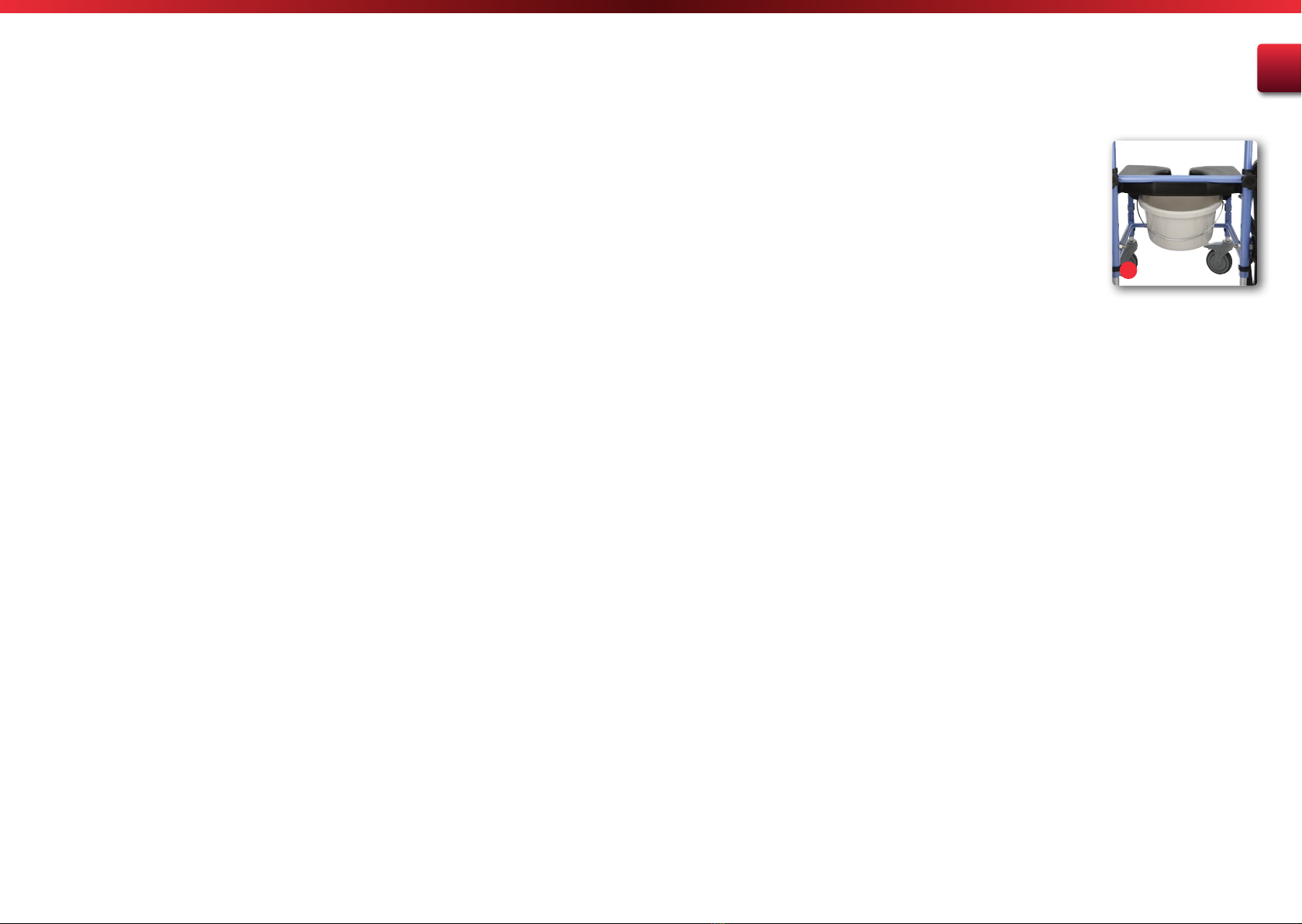

Um den Toiletteneimer vom Duschtoilettenrollstuhl zu entnehmen,
ziehen Sie diesen von der Rückseite aus den Führungsschienen heraus.
Benutzung auf dem WC
Der Duschtoilettenrollstuhl ermöglicht die Benutzung des WC ohne
Toiletteneimer. Entnehmen Sie hierfür zuerst den Toiletteneimer,
wie oben beschrieben. Nun können Sie ihren TS-Aqua über jedes
standardisierte WC-Becken fahren.
Hebepunkte
Sie können den Duschtoilettenrollstuhl am Metallrahmen anheben um
ihn über Hindernisse oder Stufen zu tragen. Vermeiden Sie es den Stuhl
an Sitz und Rückenlehne anzuheben.
6. Transport
Um den Rollstuhl für den Transport so handlich wie möglich zu machen,
müssen alle abnehmbare Teile (Antriebsräder und Rückenlehne)
entfernt , sowie die Fußlatte angeklappt werden.
7. Lagerung / Versand
Falls der Rollstuhl eingelagert oder versendet werden soll, müssen alle
einsteckbare und nicht befestigten Teile entfernt und in passenden
Kartons einzeln verpackt werden. Die einzeln verpackten Teile
können dann zusammen in einem größeren Karton verpackt werden.
Empfehlenswert ist es die Originalverpackung aufzubewahren und für
diese Zwecke einzulagern, so dass sie im Bedarfsfall verfügbar ist. Dann
ist Ihr Rollstuhl optimal geschützt gegen Umwelteinflüsse während der
Lagerung oder des Transportes.
14

Bischoff & Bischoff GmbH | 01.06.2019
DE
1918
TS-Aqua | Duschtoilettenrollstuhl Duschtoilettenrollstuhl | TS-Aqua
8. Reparatur
Reparaturen und Instandhaltungsmaßnahmen dürfen nur von
autorisierten Partnern (Sanitätshäuser oder Fachhändler) durchgeführt
werden. Einen Partner in Ihrer Nähe erfragen Sie bitte telefonisch bei
unserem Kundenservice Tel.: [phone].
9. Technische Daten
Produktbezeichnung: TS-Aqua
Modell: Variante 1mit Bremsrollen
Variante 2 mit Greifreifen
Artikelnummer: 2300000000 (Var. 1)
2310000000 (Var. 2)
Abmessungen
Gesamtlänge mit Beinstützen (mm): 925 (Var. 1)
1100 (Var. 2)
Breite (mm): 560 (Var. 1)
630 (Var. 2)
Länge ohne Beinstützen (mm): 600 (Var. 1)
775 (Var. 2)
Höhe (mm): 990 - 1040
Sitzwinkel (°): 0
Effektive Sitztiefe (mm): 430
Sitzbreite (mm): 460
Sitzhöhe (mm): 505 - 555 (je 25 mm)
Rückenlehnenhöhe (mm): 480
Unterschenkellänge (mm): 410 - 535 (je 25 mm)
Höhe der Armlehne (mm): 210
Länge der Armlehne (mm): 330
(von der Rückenlehne)
Länge der Armlehne (mm): 245
Breite der Armlehnenpolster (mm): 45
Gewichte
Benutzergewicht (kg): 120
Leergewicht (kg): 14,40 (Var. 1)
19,20 (Var. 2)
(inkl. Eimer)
Reifen
Greifreifendurchmesser (mm): 520
Bereifung hinten: Bremsrolle 5“x30mm
24“x 1 1/8“ PU Lauffläche
und Kunststofffelgen
Breifung vorne: Bremsrolle 5“x30mm
Materialien
Rahmen: Aluminium lackiert
Anbauteile Kunststoff (PU und PA
Glasfaserverstärkt)
Sitzpolster PU gepolstert,
430x460x40 (mit
Hygieneausschnitt)
Rückenpolster PU gepolstert
230x460x30
Armlehnenpolster PU gepolstert
245x45x20
Betriebsbedingungen
Temperatur: 0 bis 50 °C
Luftfeuchtigkeit: 20 bis 100 %
Lagerbedingungen
Temperatur: -20 bis + 60 °C
Luftfeuchtigkeit: 45 bis 60 %

Bischoff & Bischoff GmbH | 01.06.2019
DE
2120
TS-Aqua | Duschtoilettenrollstuhl Duschtoilettenrollstuhl | TS-Aqua
10. Pflegehinweise für den Benutzer
10.1. Reinigung
Die Reinigung der Sitz- und Rückenmaterialien kann mit warmem
Wasser unter Zuhilfenahme eines Schwamms und/oder einer weichen
Bürste vorgenommen werden. Bei hartnäckiger Verschmutzung kann
dem Wasser ein handelsübliches Reinigungsmittel zugesetzt werden.
Kunststoffteile pflegen Sie am besten mit einem handelsüblichen
Kunststoffreiniger. Beachten Sie bitte die Produktinformationen des
Reinigungsmittels.
10.2.Desinfektion
Der Duschtoilettenrollstuhl ist mit einem haushaltsüblichen
Desinfektionsmittel desinfizierbar. Verwenden Sie zugelassene Sprüh-
Desinfektionsmittel oder Wisch-Desinfektionsmittel auf alkoholischer
Basis.
Eine Liste der vom Robert-Koch-Institut
zugelassenen Desinfektionsmittel finden Sie unter
www.rki.de.
Hinweis: Verwenden Sie keines Falls aggressive
Reinigungsmittel wie z.B. Lösungs- / Scheuermittel
oder harte Bürsten.
11. Wartung
Ihr Duschtoilettenrollstuhl ist für eine lange und komfortable
Nutzung aus hochwertigen Materialien hergestellt. Jedes Produkt
wird eingehend geprüft, bevor es unser Haus verlässt. Dennoch kann
es vorkommen, dass ein Defekt auftritt. Sollten Sie eine Störung an
Ihrem Duschtoilettenrollstuhl feststellen, darf er nicht mehr benutzt
werden. Wenden Sie sich zur Reparatur an den Sanitätsfachhändler,
der Ihnen das Produkt geliefert hat. Er wird Ihnen gerne behilflich
sein. Wir empfehlen weiterhin, den Duschtoilettenrollstuhl mindestens
einmal jährlich warten zu lassen. Ihr Fachhändler erhält von uns einen
Wartungsplan und weitere zur Inspektion notwendige Unterlagen. Für
Ihre Fragen zum Ablauf stehen wir Ihnen mit unserem Kundendienst
unter der kostenfreien Rufnummer 0700/6000 7070 gerne mit Rat
und Tat zur Seite.
12. Entsorgung
Wenn Ihr Duschtoilettenrollstuhl nicht mehr verwendet wird und
entsorgt werden soll, wenden Sie sich bitte an Ihren Fachhändler.
Wenn Sie die Entsorgung selber übernehmen
möchten, erkundigen Sie sich bei ortsansässigen
Recycelingunternehmen nach den Vorschriften Ihres
Wohnorts.
Sie müssen Ihren Duschtoilettenrollstuhl regelmäßig
gemäß Wartungsplan überprüfen und als
einwandfrei befinden.

Bischoff & Bischoff GmbH | 01.06.2019
DE
2322
TS-Aqua | Duschtoilettenrollstuhl Duschtoilettenrollstuhl | TS-Aqua
13. Weitergabe des
Duschtoilettenrollstuhls
Der Duschtoilettenrollstuhl ist für einen Wiedereinsatz geeignet. Bevor
er an einen anderen Nutzer weitergegeben wird, ist er durch den
Fachhändler zu warten, hygienisch aufzubereiten und freizugeben. Bei
der Weitergabe des Duschtoilettenrollstuhl denken Sie bitte daran,
diese Bedienungsanleitung und die Anschrift Ihres Fachhändlers dem
neuen Nutzer zu übergeben.
14. Garantie
Garantieleistungen beziehen sich auf alle Mängel des
Duschtoilettenrollstuhls, die nachweislich auf Material- oder
Herstellungsfehler zurückzuführen sind. Bei Beanstandungen ist die
vollständig ausgefüllte Garantieurkunde mit einzureichen.
Darüber hinaus beachten Sie bitte die B+B Pflege-, Gewährleistungs-,
Hygiene- und Wartungshinweise. Diese werden Ihnen von Ihrem
Fachhändler gerne zur Verfügung gestellt.
Die Nichtbeachtung der Bedienungsanleitung, sowie unsachgemäß
durchgeführte Wartungsarbeiten und/oder technische Änderungen
und Ergänzungen (Anbauten) ohne Zustimmung der Bischoff &
Bischoff GmbH führen zum Erlöschen sowohl der Garantie als auch der
Produkthaftung allgemein.
Für dieses Produkte übernehmen wir die
gesetzliche Garantie von 2 Jahren.
Garantie Urkunde
Produkt:
Duschtoilettenrollstuhl TS-Aqua Var. 1 + 2
Serien Nummer:*
* (vom Händler einzutragen)
Fachhändler:
Datum & Stempel
(Achten Sie auf unsere allgemeinen Geschäftsbedingungen)
*Hinweisschilder befinden sich auf dem Seitenrahmen
Hinweis!
Trotz sorgfältiger Recherche und Bearbeitung können sich in unseren
Bedienungsanleitungen fehlerhafte Angaben eingeschlichen haben.
Die jeweils aktuelle Version der Bedienungsanleitungen finden Sie im
Downloadbereich auf unserer Website: www.bischoff-bischoff.com

Bischoff & Bischoff GmbH | 01.06.2019
EN
2524
TS-Aqua | shower commode wheelchair shower commode wheelchair | TS-Aqua
Important! Indicates particularly useful information
in the specific context.
Caution! Indicates information that is specifically
relevant to safety. Follow the operating manual!
1. Preface
Dear user,
With the purchase of your Bischoff & Bischoff shower commode
wheelchair in the TS-Aqua Series you are now the owner of a top-quality
German product that sets new standards with its range of adjustments.
This instruction manual will familiarise you with the operation and use
of your B+B shower commode wheelchair. Please read the instruction
manual carefully before using the wheelchair for the first time.
1.1. Signs and symbols
Index
1. Preface 25
1.1. Signs and symbols 25
2. Important safety instructions 26
2.1. Indications 27
2.2. Contraindications 27
2.3. Service life 27
2.4. Purpose 28
2.5. Declaration of Conformity 28
2.6. Responsibility 28
3. Description of product and contents 29
3.1. Inspection on delivery 29
3.2. Contents 31
3.3. Type plate and serial number 31
3.4. Overview 32
4. Assembly and adjustments 33
4.1. The backrest 33
4.2. The seat 34
4.3. The arm rests 34
4.4. The leg rests 34
4.5. Wheels, tyres and Brakes 35
5. Operation 37
5.1. Getting in and out 37
5.2. Moving around 38
5.3. Using the commode 39
6. Transport 39
7. Storage and shipping 39
8. Repairs 40
9. Technical data 40
10. Care instructions for the user 42
10.1. Cleaning 42
10.2. Disinfection 42
11. Maintenance 43
12. Disposal 43
13. Transferral of the shower commode wheelchair 44
14. Warranty 44

Bischoff & Bischoff GmbH | 01.06.2019
EN
2726
TS-Aqua | shower commode wheelchair shower commode wheelchair | TS-Aqua
2. Important safety instructions
• Max. user weight 120 kg!
• Use the shower commode wheelchair only indoors and with the
help of an assistant.
• Push it only on a flat and horizontal surface!
• When stationary, apply both the wheel brakes and also the parking
brake.
• Avoid leaning too far out to the side. Risk of tipping!
• The shower commode wheelchair must be secured against use by
unauthorised persons (especially children).
The use of a shower commode wheelchair is necessary if the user is
unable to use or reach a toilet because they are disabled.
2.1. Indications
Walking disability or serious difficulty in walking as a result of:
• paralysis
• loss of limb
• defect or deformity in limbs
• joint contractures or joint injury
• other conditions
Shower commode wheelchairs are recommended if the patient cannot
access standard commodes, showers or bathtubs without a wheelchair
and the available space is free from barriers.
2.2.Contraindications
The shower commode wheelchair is unsuitable for persons:
• with reduced or restricted sitting ability
• with serious cognitive restrictions
2.3. Service life
If used as intended, and the safety, care and maintenance instructions
are observed, the expected service life of the shower commode
wheelchair is up to 5 years. The shower commode wheelchair can
continue to be used beyond this period, provided the product is in a
safe condition.

Bischoff & Bischoff GmbH | 01.06.2019
EN
2928
TS-Aqua | shower commode wheelchair shower commode wheelchair | TS-Aqua
2.4. Purpose
The shower commode wheelchair is designed exclusively to improve
mobility or to transport handicapped persons for whom its use is
indicated based on one of the above mentioned indications. It is
designed for indoor use to compensate for mobility restrictions of the
affected person when cleaning the body and going to the toilet. The
wheelchair user can use the model with two large drive wheels without
assistance and/or the model with four small steerable wheels with the
aid of an assistant. The maximum user weight of 120 kg must not be
exceeded.
Please note:
A warranty claim can only be accepted if the product is used under the
specified conditions and for the specified purposes.
2.5. Declaration of Conformity
B+B as the manufacturer of the product declares that the TS-Aqua
Variant 1 and 2 shower commode wheelchair fully complies with the
requirements of Directive 93/42/EEC.
2.6. Responsibility
We are able to provide warranty cover only if: the product is used
in accordance with the specified conditions and for the intended
purposes, if modifications, extensions, repairs, and maintenance work
are carried out only by persons authorised to do so by us and if the shower
commode wheelchair is used in accordance with all instructions for use.
3. Description of product and
contents
3.1. Inspection on delivery
All B+B products are inspected before they leave our factory and the
CE mark is applied.
The B+B shower commode wheelchairs are delivered in a special box
with a tool set. The wheelchair is delivered and instruction in its use is
given by a qualified dealer in medical products.
If the wheelchair is delivered by rail or road transport it must be
inspected for shipping damage in the presence of the delivery person.
If any damage is found, please note the following:
• record the facts
• prepare a declaration of assignment; all claims resulting from the
damage are assigned to the delivery company
• return the record of facts, consignment note and declaration of
assignment to Bischoff & Bischoff GmbH.
In the event of shipping damage...
• Leave the goods and packaging undisturbed and do not use the
goods.
• Report the damage to the transport company in writing as
instructed below.
• Contact our customer service +49 (0)700/6000 7070.
• A representative of the transport company must be informed of any
damage without delay in order to make a claim for compensation.

Bischoff & Bischoff GmbH | 01.06.2019
EN
3130
TS-Aqua | shower commode wheelchair shower commode wheelchair | TS-Aqua
Externally obvious damage or losses must be confirmed in writing on
consignment note by the delivery person before accepting the package.
Concealed damage that it not obvious until the package is opened
must be reported immediately in writing to the transport company.
All deadlines must be met:
• courier service and post within 24 hours
• rail delivery within 7 days
• road transport within 4 days
after receipt of the package.
Bischoff & Bischoff GmbH will require the original consignment note
with confirmation of damage.
Compensation from the insurer is not possible without these documents.
3.2. Contents
The scope of supply in the special box includes:
• Pre-assembled shower commode chair
• Commode container
• Instruction manual
3.3. Type plate and serial number
The type plate (see fig. 01) and serial number are located under the
seat.
Please pay particular attention to the
highlighted sections.
Manufacturer logo
Manufacturer information
Important - Follow instructions for use
CE mark
Model designation
Model number
Maximum load capacity
Date of manufacture
EAN 13 item number
Serial number
A
B
C
D
E
F
G
H
I
J
Bischoff & Bischoff GmbH
Becker-Göring-Straße 13
D - 76307 Karlsbad
Telefon 0700 - 60007070
GB
CE Sticker & EAN Codes (Size 80 mm x 23 mm)
Standard
EAN 13 SN
Model: TS - Aqua Model no.: 2301
2016-11
Max. weight capacity: 120kg
A B C D
E
H
F G
01
I J

Bischoff & Bischoff GmbH | 01.06.2019
EN
3332
TS-Aqua | shower commode wheelchair shower commode wheelchair | TS-Aqua
Pushing handle
Back pad
Arm rests (folding)
Seat pad
Toilet bowl with lid
5“ wheels with brakes with
directional locks
Leg rests (can be swung
away and removed)
24“ hand rims - drive
wheels
Parking brake
4. Assembly and adjustments
Your B+B shower commode wheelchair is delivered ready-assembled in
a B+B original box. Attached parts are supplied separately to prevent
damage during transport.
You can carry out the adjustments of your commode chair yourself with
a little manual dexterity. If you have any queries, please contact your
specialized dealer.
4.1. The backrest
The backrest can be removed completely.
• Unscrew (anticlockwise) the two star grip screws on the rear of the
shower commode wheelchair. (Fig. 2)
• The backrest can then be pulled out of the guide rails that lie on
both sides, or pushed in to assemble it. (Fig. 3)
4.2. The seat
Installing and removing the seat
• The seat of your shower commode wheelchair can be removed and
replaced.
• The seat is fixed to the frame of the shower commode wheelchair
by two curved clamps.
• To remove the seat, hold the front and back of the shower
commode wheelchair and pull the seat with a light jerk.
Replace the seat by placing it on the frame and press down on the
front and back.
02
03
04
3.4. Overview
The instructions for use of your B+B shower commode wheelchair
include detailed illustrations to make it as easy as possible for you to
familiarise yourself with its use and handling.
See the following illustrations for the names and interaction of the
various components (see Fig. 1a and 1b).
1a
1b

Bischoff & Bischoff GmbH | 01.06.2019
EN
3534
TS-Aqua | shower commode wheelchair shower commode wheelchair | TS-Aqua
05
06
4.3. The arm rests
The arm rests of the TS-Aqua can be folded up.
4.4. The leg rests
Folding up the leg rests
The leg rests can be folded upwards by simply lifting them. This can be
useful when storing the TS-Aqua in a restricted space.
Leg rest height adjustment
The leg rests can be adjusted in height according to the individual
lenght of the lower leg of the user.
• Undo the hand-nuts.
• Pull the bolts out.
• Slide the leg rest along the guide rail to the desired hole position.
• A suitable height of the leg rests is achieved if the user‘s thighs rest
flat on the seat when their feet are resting on the leg rests.
• Insert the bolt into the desired hole position.
• Then tighten the hand-nut clockwise.
• Repeat the procedure on the opposite side.
Attention!
Do not lift the TS-Aqua by the arm rests.
Folding away and removing the leg rests
To get in and out the commode wheelchair, the leg rests can be swung
away and removed.
• Undo the locking mechanism (Fig. 08).
• Swing the leg rests outwards or inwards.
• To remove them, first fold the leg rests outwards; they can then be
pulled up and out of their mountings.
• Fitting is the reverse of removal.
4.5. Wheels, tyres and Brakes
Wheels and tyres
Your TS-Aqua shower commode wheelchair is fitted with 5“ wheels, all
with brakes (variant 1), as well as with 24“ drive wheels (variant 2). All
are fitted with PU tyres as standard.
In the event of wear (worn tread, thread depth < 1 mm) or defect,
repairs should be performed by the authorised dealer.
Wheels with brakes with directional locks (variant 1, Fig. 09)
Variant 1 of the TS Aqua is fitted with brakes on all of the steerable
wheels. To activate the foot brake, step on the overhanging part of the
pedal to push it down. To release the brake, step on the part of the
pedal nearest to the wheel to push it down.
24“ drive wheels with quick-release axle (Variant 2)
The 24“ wheels on your shower commode wheelchair are fitted with
quick-release axles, which make transport of the wheelchair much
easier. The drive wheels with the quick-release axles can be removed
without tools.
09
07
10
08

Bischoff & Bischoff GmbH | 01.06.2019
EN
3736
TS-Aqua | shower commode wheelchair shower commode wheelchair | TS-Aqua
Installing and removing the drive wheels
• Press on the locking button of the quick-release axle with a finger
and remove the wheel.
• Press the locking button of the quick-release axle again to replace
the wheel.
• When installing the wheel make sure that the quick-release axle is
correctly locked.
After installing the wheel make sure that it is secure by pulling it
towards you without pressing the locking button of the quick-release
axle.
Setting the parking brake (toggle brake)
• To set the brake just press the brake lever forward until it locks (Fig.
11a)
• To release the parking brake, just pull the brake lever back(Fig. 11b)
Adjusting the parking brake (Fig. 12)
The brake can be adjusted by moving the parking brake on the frame of
the shower commode wheelchair. The compact brakes operate on only
one drive wheel each.
If you find that the braking is inadequate or uneven, proceed as follows:
• Check the tyre tread depth. Check also that the friction is even. If
the tread depth in the centre of the tyre tread is < 1 mm, the tyre
must be replaced by the specialized dealer.
• To adjust the brake, undo the two screws.
• Now slide the brake in the frame guide to the point where the
distance between the tread of the wheel and the brake bar is 16
mm.
Adjustments of the braking system should be made
by the authorised dealer only!
11a
11b
12
Tipping aid
A tipping aid can be fitted to Variant 2 which has hand rims.
• To do this, insert the tipping aid guard from below into the rear
frame tube and tighten the securing bolts.
• For removal, the securing pins must first be pulled out; then the
tipping aid guard can be pulled out.
5. Operation
5.1. Getting in and out
It is easy to get in and out of the TS-Aqua. The foot plate and the two
arm rests can be folded out of the way.
Getting in and out from the side:
• Move the shower commode wheelchair as close as possible to the
seat on which you are sitting.
• Make sure that the seat is in a secure and stable position.
• Lock the shower commode wheelchair by setting the parking
brakes.
• Fold the arm rest on your side of the wheelchair up out of the way.
• Then fold the foot plate up.
• Now slide sideways onto the seat of the TS-Aqua.
• Make sure that you are sitting as far back in the seat as possible.
• Now the arm rest and the foot plate can be returned to their
normal position.
13

Bischoff & Bischoff GmbH | 01.06.2019
EN
3938
TS-Aqua | shower commode wheelchair shower commode wheelchair | TS-Aqua
Getting in and out from the front:
• Move the shower commode wheelchair as close as possible to the
front of the seat.
• Lock the shower commode wheelchair by setting the parking brake.
• Fold the foot plate up.
• Make sure that the seat is in a secure and stable position.
• Now slide onto the seat of the TS-Aqua by turning your body
around. Make sure that you are sitting as far back in the seat as
possible. Now fold the foot plate down and place your feet on it.
5.2. Moving around
Variant 1 of the shower commode wheelchair is moved around by an
assistant. The assistant can move, steer and brake the shower commode
wheelchair with the handles.
Variant 2 of the shower commode wheelchair can also be moved with
an assistant, and in addition the user can move it independently with
the drive wheels. Practise moving it carefully to start with until you are
used to moving around with the shower commode wheelchair.
Shower commode wheelchairs have only limited anti-tip and anti-slip
security. Particular care is necessary when braking, starting to move
or turning on sloping ground. Leaning out of the shower commode
wheelchair to an extreme degree increases the risk of tipping over.
5.3. Using the commode
Using the commode
Remove the commode container from the shower commode wheelchair
by pulling it out of the guides from the back.
Usage on the toilet
The shower commode wheelchair can be used on the toilet without the
commode container. First remove the commode container as described
above. Now the TS-Aqua can be moved over any standard toilet.
Lifting points
You can lift the commode wheelchair by the metal frame in order to
carry it over obstacles or stairs. Avoid lifting the commode chair by the
seat and backrest.
6. Transport
To transport the wheelchair as easily as possible all removable parts
(drive wheels and seat back) must be removed and the foot plate must
be folded up.
7. Storage and shipping
If the wheelchair is to be stored or shipped, all removable and
unsecured parts must be removed and packed separately in boxes. The
separately packed parts can then be packed into one larger box. We
recommend keeping the original packaging so it is available for this
purpose if required. It provides optimum protection for your wheelchair
from environmental influences during storage or transport.
14
