Protego
Protego SL

Bischoff & Bischoff GmbH | 01.06.2019
DE
32
PROTEGO / SL | Multifunktionsrollstuhl Multifunktionsrollstuhl | PROTEGO / SL
Inhaltsverzeichnis
1. Vorbemerkung 4
1.1. Zeichen und Symbole 5
2. Wichtige Sicherheitshinweise 5
2.1. Allgemeine Sicherheitshinweise 5
2.2. Antikippschutz 7
2.3. Teilnahme am Straßenverkehr 7
2.4. Zweckbestimmung 8
2.5. Indikationen 8
2.6. Kontraindikationen 9
2.7. Konformitätserklärung 9
2.8. Verantwortlichkeit 9
2.9. Nutzungsdauer 10
3. Produkt- und Lieferübersicht 10
3.1. Prüfung der Lieferung 10
3.2. Typenschild und Seriennummer 11
3.3. Lieferumfang und Prüfung der Lieferung 12
4. Zusammenbau/Anpassungen 14
4.1. Aufstellen des Rollstuhles 14
4.2. Fußplatten 15
4.3. Beinstützen 15
4.4. Seitenteile und Armpolster 16
4.5. Sitz 17
4.5.1. Einstellungen der Variante SL 18
4.6. Rückenhöhe 20
4.7. Sitzwinkel 21
4.8. Rückenwinkel 21
4.9. Feststellbremse 21
4.10. Räder und Bereifung 23
4.11. Steckachsen 24
4.12. Abduktionskeil (optional) 24
4.13. Seitenpelotten (optional) 25
4.14. Trommelbremse (optional) 25
4.15. Kippschutz 26
4.16. Kipphilfe 27
4.17. Kopfstütze 27
4.18. Schiebegriffe 28
4.19. Therapietisch (optional) 29
4.20. Beckengurt (optional) 29
5. Benutzung 30
5.1. Seitliches Ein- und Aussteigen 30
5.2. Ein- und Aussteigen von vorn 31
5.3. Treppen/hohe Stufen überwinden 31
5.4. Fahren mit dem Rollstuhl 32
6. Technische Daten 34
7. Transport 37
8. Pflegehinweise für den Benutzer 38
8.1. Reinigung 38
8.2. Überprüfung des Rollstuhls durch den Benutzer 38
9. Wartungshinweis für den Fachhandel 39
10. Wiedereinsatz 40
11. Lagerung / Versand 40
12. Entsorgung 40
13. Garantie 41

Bischoff & Bischoff GmbH | 01.06.2019
DE
54
PROTEGO / SL | Multifunktionsrollstuhl Multifunktionsrollstuhl | PROTEGO / SL
1. Vorbemerkung
Lieber Benutzer,
Sie haben sich für einen hochwertigen Rollstuhl von Bischoff & Bischoff
entschieden. Wir bedanken uns für Ihr Vertrauen.
Der Rollstuhl wurde so ausgelegt, dass er Ihnen viele Vorteile
bietet und Ihren Bedürfnissen gerecht wird. Durch die vielfältigen
Einstellungsmöglichkeiten und der optimalen Anpassbarkeit
hinsichtlich Sitztiefe, Rückenhöhe, Kniewinkel, Sitzbreite, Rückenwinkel,
Sitzwinkel und der Unterschenkellänge lässt sich der Protego an Ihre
individuellen Körpermaße einstellen. Der Protego ist sowohl für den
Gebrauch im Haus als auch im Freien ausgelegt.
Der Rollstuhl wird in den Modellen Protego und Protego SL angeboten.
Das Modell Protego SL erlaubt eine verbesserte Anpassbarkeit für große
Menschen aufgrund der größeren Sitzhöhe, Sitztiefe und Rückenhöhe.
Die Ihnen vorliegende Betriebsanleitung soll dazu dienen, sich mit
der Bedienung und Handhabung des Rollstuhls besser vertraut zu
machen. Bitte lesen und beachten Sie vor der ersten Inbetriebnahme
Ihres neuen Rollstuhls aufmerksam die Bedienungsanleitung. Diese
ist ein fester und notwendiger Bestandteil des Rollstuhls. Bewahren
Sie die Bedienungsanleitung griffbereit auf und geben Sie diese bei
Weitergabe des Rollstuhls mit.
Für Benutzer mit Sehbehinderung ist dieses Dokument als PDF-Datei
auf unserer Internetseite www.bischoff-bischoff.com zugänglich.
1.1. Zeichen und Symbole
Wichtig! Bezeichnet besonders nützliche
Informationen im jeweiligen Sachzusammenhang.
Achtung! Bezeichnet besonders sicherheitsrelevante
Hinweise. Bedienungsanleitung beachten!
2. Wichtige Sicherheitshinweise
2.1. Allgemeine Sicherheitshinweise
Vor der Anwendung des Rollstuhls kontrollieren Sie bitte, ob alle
angebauten Teile ordentlich befestigt sind.
Um Stürze und gefährliche Situationen zu vermeiden, sollten Sie den
Umgang mit Ihrem neuen Rollstuhl erst auf ebenem, überschaubarem
Gelände üben. Eine Begleitperson wird in diesem Fall empfohlen.
• Die Begleitperson sollte körperlich und geistig dazu in der Lage
sein, einen Rollstuhl zu führen.
• Der Fahrer und die Begleitperson dürfen nicht unter Einfluss von
Alkohol oder Drogen stehen.
• Vor Anwendung des Rollstuhls kontrollieren Sie bitte, ob alle
angebauten Teile ordentlich befestigt sind.
• Den Rollstuhl niemals an nicht fest montierten Teilen (den
Armlehnen oder den Beinstützen) anheben.
• Dafür sorgen, dass die Steckachsen richtig in den Achsaufnahmen
sitzen, sonst besteht Verletzungsgefahr.
• Bitte beachten Sie, dass sich bei der Gleichgewichtverlagerung
durch Körperbewegungen oder Beladung des Rollstuhls das
Kipprisiko zur Seite und nach Hinten vergrößern kann.
• Der Rollstuhl darf nicht zum Transport mehrerer Personen oder von
Lasten missbraucht werden. Beachten Sie die Zweckbestimmung.

Bischoff & Bischoff GmbH | 01.06.2019
DE
76
PROTEGO / SL | Multifunktionsrollstuhl Multifunktionsrollstuhl | PROTEGO / SL
• Bei Einstellungen und Verstellungen am Rollstuhl beachten Sie die
Klemmgefahr von Körperteilen Es dürfen sich keine Kleidungsstücke
oder Körperteile zwischen beweglichen Teilen verfangen.
• Beim Überwinden von Hindernissen (Stufen etc.) ist eine
Begleitperson hinzuzuziehen. Verwenden Sie die Ankipphilfe (siehe
Rollstuhlüberblick), um den Rollstuhl entsprechend anzukippen.
• Treppen und größere Hindernisse dürfen nur mit Hilfe von
mindestens zwei Begleitpersonen überwunden werden. Verwenden
Sie hierfür die Hebepunkte 1 und 2 (siehe 5.3.). Sind Einrichtungen
wie Auffahrrampen, Aufzüge oder Treppensteighilfen vorhanden,
sind diese zu benutzen.
• Bei Fahrten auf einem/einer Gefälle/Steigung muss beachtet
werden, dass abhängig von der eingestellten Achsposition schon
ab wenigen Grad Kippgefahr besteht. Die Verwendung eines
Kippschutzes ist empfehlenswert.
• Vermeiden Sie ein ungebremstes Fahren gegen ein Hindernis (z. B.
Stufe, Bordsteinkante) oder ein „Herunterspringen“ von Absätzen.
• Vermeiden Sie Fahrten auf unebenem, losem Untergrund.
• Beim Ein- oder Aussteigen in bzw. aus dem Rollstuhl sind beide
Feststellbremsen anzuziehen.
• Im Straßenverkehr ist die Straßenverkehrsordnung zu beachten.
• Die passive Beleuchtung (Reflektoren) Ihres Rollstuhls muss für die
anderen Verkehrsteilnehmer stets sichtbar sein.
• Die Feststellbremse darf nicht zum Abbremsen der Fahrt benutzt
werden.
• Beim Abbremsen aus schneller Fahrt oder auf langen
Gefällstrecken, unter Verwendung der Greifreifen, erhitzen sich
Finger und Handflächen. Achtung, Verbrennungsgefahr!
• Wir empfehlen, für Fahrten im Außenbereich Lederhandschuhe zu
verwenden. Diese erhöhen die Griffigkeit und schützen gleichzeitig
Ihre Finger und Handflächen vor Schmutz und Verletzungen.
• Beachten Sie, dass sich Polsterteile, die direkter Sonneneinstrahlung
ausgesetzt sind, aufheizen und bei Berührung Hautverletzungen
verursachen können. Decken Sie daher diese Teile ab oder schützen
Sie den Rollstuhl vor Sonneneinstrahlung.
• Beachten Sie ebenfalls, dass sich Rahmen und Polsterteile im
Winter stark abkühlen können. Stellen Sie den Rollstuhl bei kaltem
Wetter nach Möglichkeit nicht draußen ab.
• Die Dimensionen des Rollstuhls übersteigen die empfohlenen
Werte der DIN EN 12183:2014/A.1 und PRM TSI Anhang M für
Maße und Manövrierbereich.
• Beim Transfer zwischen Rollstuhl und Bett bitte stets
beachten:
• beide Feststellbremsen anziehen
• Seitenteil der Ein-/ Ausstiegsseite nach hinten abschwenken
• die Fußplatten (beim Ein-/Aussteigen) hoch- oder wegschwenken
2.2. Antikippschutz
Der Antikippschutz verhindert, dass der Rollstuhl nach hinten kippt.
Beachten Sie, dass das Fahren mit Antikippschutz bei stufigem Gelände,
Hebebühnen und Rampen nur eingeschränkt möglich ist. Stellen Sie
ausreichend Abstand nach oben, unten und zu den Seiten sicher.
2.3. Teilnahme am Straßenverkehr
Der Rollstuhl ist für den Innen- und Außenbereich konzipiert. Beachten
Sie, dass Sie am öffentlichen Straßenverkehr teilnehmen und sich an
die Vorschriften der Straßenverkehrsordnung halten müssen. Gefährden
Sie andere Teilnehmer nicht durch rücksichtslose Fahrweise, gerade auf
Gehwegen.

Bischoff & Bischoff GmbH | 01.06.2019
DE
98
PROTEGO / SL | Multifunktionsrollstuhl Multifunktionsrollstuhl | PROTEGO / SL
2.4. Zweckbestimmung
• Dieser Rollstuhl mit Greifreifen und mit Rückenlehnenverstellung
von 0° bis 44° und Fußstützen, die bis zur Waagerechten
hoch-gestellt werden können, ist sowohl zur Verwendung
als Krankenfahrzeug als auch als Produkt zur Erleichterung
pflegerischer Maßnahmen vorgesehen.
• Als Krankenfahrzeug dient der Rollstuhl der Mobilitätssteigerung
und dem Transport gehbehinderter Menschen und ihrer nahezu
waagerechten Lagerung.
• Als Pflegehilfsmittel dient der Rollstuhl dem Transport
gehbehinderter Menschen und der Erleichterung pflegerischer
Maßnahmen und der Entlastung und Unterstützung der
Pflegeperson.
• Die Greifreifen ermöglichen dem Pflegebedürftigen den Rollstuhl,
z. B. für kleinere Positionsänderungen im Raum, auch selbständig
zu bewegen.
• Die maximale Benutzerlast beträgt 130 kg für den Protego und
150 kg für den Protego SL.
2.5. Indikationen
Indikationen zur Verwendung als Krankenfahrzeug:
Gehunfähigkeit bzw. stark ausgeprägte Gehbehinderung durch
• Lähmung
• Gliedmaßenverlust
• Gliedmaßendefekt / -deformation
• Gelenkkontrakturen / Gelenkschäden
• Sonstige Erkrankungen
aber mit der Fähigkeit den Rollstuhl mittels der Greifreifen auch
selbständig antreiben und lenken zu können und wenn eine nahezu
waagrechte Lagerung intermittierend, z.B. aufgrund orthostatischer
Kollapszustände erforderlich ist.
Indikationen zur Verwendung als Pflegehilfsmittel:
Eine Versorgung mit diesem Greifreifenrollstuhl mit Sitzkantelung
und manueller Sitzverstellung ist dann angezeigt, wenn dem Pflege-
bedürftigen aufgrund der körperlichen Verfassung ein langanhaltendes
aufrechtes Sitzen in einem herkömmlichen Rollstuhl nicht möglich ist
und der Pflegebedürftige sich über weite Zeitabschnitte im Rollstuhl
aufhält.
2.6. Kontraindikationen
Die Verwendung des Rollstuhls als Krankenfahrzeug zur selbständigen
Nutzung ist ungeeignet bei:
• Wahrnehmungsstörungen
• Starken Gleichgewichtsstörungen
• Gliedmaßenverlust an beiden Armen
• Gelenkkontrakturen / Gelenkschäden an beiden Armen
• Sitzunfähigkeit
• Verminderter oder nicht ausreichender Sehkraft
Die Verwendung des Rollstuhls als Pflegehilfsmittel ist ungeeignet bei:
• Sitzunfähigkeit
2.7. Konformitätserklärung
B+B erklärt als Hersteller des Produktes, dass die Rollstühle Protego und
Protego SL vollständig den Anforderungen der Richtlinie 93/42/EWG
entsprechen.
2.8. Verantwortlichkeit
Eine Gewährleistung kann von uns nur übernommen werden, wenn
das Produkt unter den vorgegebenen Bedingungen und zu den
vorgesehenen Zwecken eingesetzt wird.

Bischoff & Bischoff GmbH | 01.06.2019
DE
1110
PROTEGO / SL | Multifunktionsrollstuhl Multifunktionsrollstuhl | PROTEGO / SL
Änderungen, Erweiterungen, Reparaturen und Wartungsarbeiten nur
von solchen Personen ausgeführt werden, die von uns dazu ermächtigt
wurden und der Rollstuhl unter Beachtung aller Gebrauchshinweise
benutzt wird.
2.9. Nutzungsdauer
Die zu erwartende Lebensdauer beträgt, bei bestimmungsgemäßem
Gebrauch, Einhaltung der Sicherheits-, Pflege- und Wartungshinweise,
bis zu 5 Jahre. Über diesen Zeitraum hinaus kann der Rollstuhl, bei
sicherem Zustand, weiter verwendet werden.
3. Produkt- und Lieferübersicht
3.1. Prüfung der Lieferung
Der Rollstuhl Protego wird fertig montiert in einem Karton geliefert.
Nach dem Entpacken bewahren Sie den Karton nach Möglichkeit auf. Er
dient zur evtl. späteren Einlagerung oder Rücksendung des Rollstuhls.
Die Anlieferung, Einweisung und Einstellung des Rollstuhls erfolgt
durch den qualifizierten und autorisierten Sanitätsfachhandel.
Bei Versand per Bahn oder Spedition ist die Ware im Beisein des
Überbringers sofort auf Transportschäden zu kontrollieren (Karton).
Sollte ein Schaden vorliegen setzen Sie sich unverzüglich mit unserem
Kundenservice in Verbindung: Tel.: [phone]).
Prüfen Sie den Inhalt auf Vollständigkeit und Unversehrtheit. Im Falle
von Unregelmäßigkeiten und Beschädigungen setzen Sie sich bitte mit
unserem Kundenservice in Verbindung: Tel.: [phone].
3.2. Typenschild und Seriennummer
Das Typenschild (siehe Abb. 01) und die Seriennummer befinden sich
unten am Rahmen.
Bischoff & Bischoff GmbH
Becker-Göring-Straße 13
D - 76307 Karlsbad
Telefon 0700 - 60007070
DE
CE Sticker & EAN Codes (Size 80 mm x 23 mm)
Manual Wheelchairs (not crash tested)
EAN 13 SN
Modell: Protego SL
Modell-Nr.: 1542 2016-10 Max. Zuladung: 150kg
Herstellerlogo
Herstellerangabe
Achtung! - Gebrauchsanweisung beachten
CE-Zeichen
Sicherung im Fahrzeug beachten
Wichtig - Gebrauchsanweisung beachten
Modellnummer
Produktionsdatum
max. Zuladung
Modellbezeichnung
EAN 13 Artikelnummer
Seriennummer
A
B
C
D
E
F
G
H
I
J
B C
1
A D
E F
G H I
J
K
K
L
L

Bischoff & Bischoff GmbH | 01.06.2019
DE
1312
PROTEGO / SL | Multifunktionsrollstuhl Multifunktionsrollstuhl | PROTEGO / SL
3.3. Lieferumfang und Prüfung der
Lieferung
• Rollstuhl, vormontiert
• 1 Paar Beinstützen (winkelverstellbar)
• 1 Kopfstütze
• 1 Paar Seitenteile mit Armauflagen
• 1 Paar Seitenpelotten (optional)
• 1 Abduktionskeil (optional)
• 1 Paar Waden- und Kniepelotten
Kopfstütze
Rückenlehne
Armlehne
Seitenteil
Kniepolster
Beinstütze
Wadenpolster
Fersenband
Fußplatten
Lenkrad 2a
Modell Protego
Hohe Rückenlehne
Zusätzliche Sitztiefe
Erweiterte Sitzhöhe
2b
Modell Protego SL

Bischoff & Bischoff GmbH | 01.06.2019
DE
1514
PROTEGO / SL | Multifunktionsrollstuhl Multifunktionsrollstuhl | PROTEGO / SL
5
6
4. Zusammenbau/Anpassungen
Die Einstellungen Ihres Rollstuhls können Sie mit etwas
handwerklichem Geschick selbst vornehmen. Sie benötigen dafür
einen Satz Innensechskantschlüssel mit den größen von 1 mm bis 6mm
und Ringschlüssel SW10, SW13. Wenden Sie sich bei Fragen bitte an
Ihren Fachhändler.
4.1. Aufstellen des Rollstuhles
Nach dem Auspacken müssen Sie den Rollstuhl zunächst in den
ordnungsgemäßen Zustand bringen.
• Klappen Sie die Rückenlehne in die aufrechte Position.
• Verbinden Sie die Rückenlehne an dem Gasdruckzylinder für die
Verstellung der Rückenlehne, indem Sie den Bolzen montieren.
(Abb. 3) Dadurch, dass beide Teile ein geringes Spiel aufweisen, ist
bei der Montage ausreichend Kraft aufzuwenden.
• Schließen Sie jetzt die Sicherung (Abb. 4).
• Befestigen Sie die Antriebsräder mit der Stecksachse.
• Betätigen Sie die Feststellbremsen rechts und links an den
Antriebsrädern.
• Legen Sie die Sitz- und Rückenpolsterung ein.
• Hängen Sie die Beinstützen ein und klappen Sie die Fußplatten
nach oben.
• Nun können Sie sich in den Rollstuhl setzen.
• Bringen Sie die Schiebegriffe an und sichern Sie diese mit der
Querstrebe.
4.2. Fußplatten
• Die Unterschenkellänge kann stufenlos verstellt werden.
• Lösen Sie hierzu den Schnellspanner.
• Stellen Sie die gewünschte Höhe ein (Abb. 5).
• Ziehen Sie den Schnellspanner wieder fest an.
• Zum Ein-/Aussteigen sind die Fußplatten seitlich hochzuklappen.
• Durch Lösen der Inbusschraube (SW 5) kann die Fußplatte entlang
der Verzahnung im Winkel eingestellt werden (Abb. 6).
4.3. Beinstützen
• Um Ihnen das Ein-/Aussteigen so einfach wie möglich zu machen,
können Sie die Fußplatten nach oben klappen oder die Beinstützen
nach außen wegschwenken bzw. nach oben herausnehmen.
• Um die Beinstütze nach außen wegzuschwenken, ziehen Sie diese
ca. 3 cm nach oben, bis sie sich nach außen wegschwenken lässt
(Abb. 7).
• Zum Entfernen der Beinstütze, ziehen Sie diese komplett nach oben
raus (Abb. 8).
• Um die Beinstütze zu montieren gehen Sie in umgekehrter Reihen-
folge vor.
• Schieben Sie das Rohr wieder in die Halterung der Beinstütze.
• Schwenken Sie die Beinstütze wieder nach vorne bis sie in Ihre
ursprüngliche Position zurückgleitet.

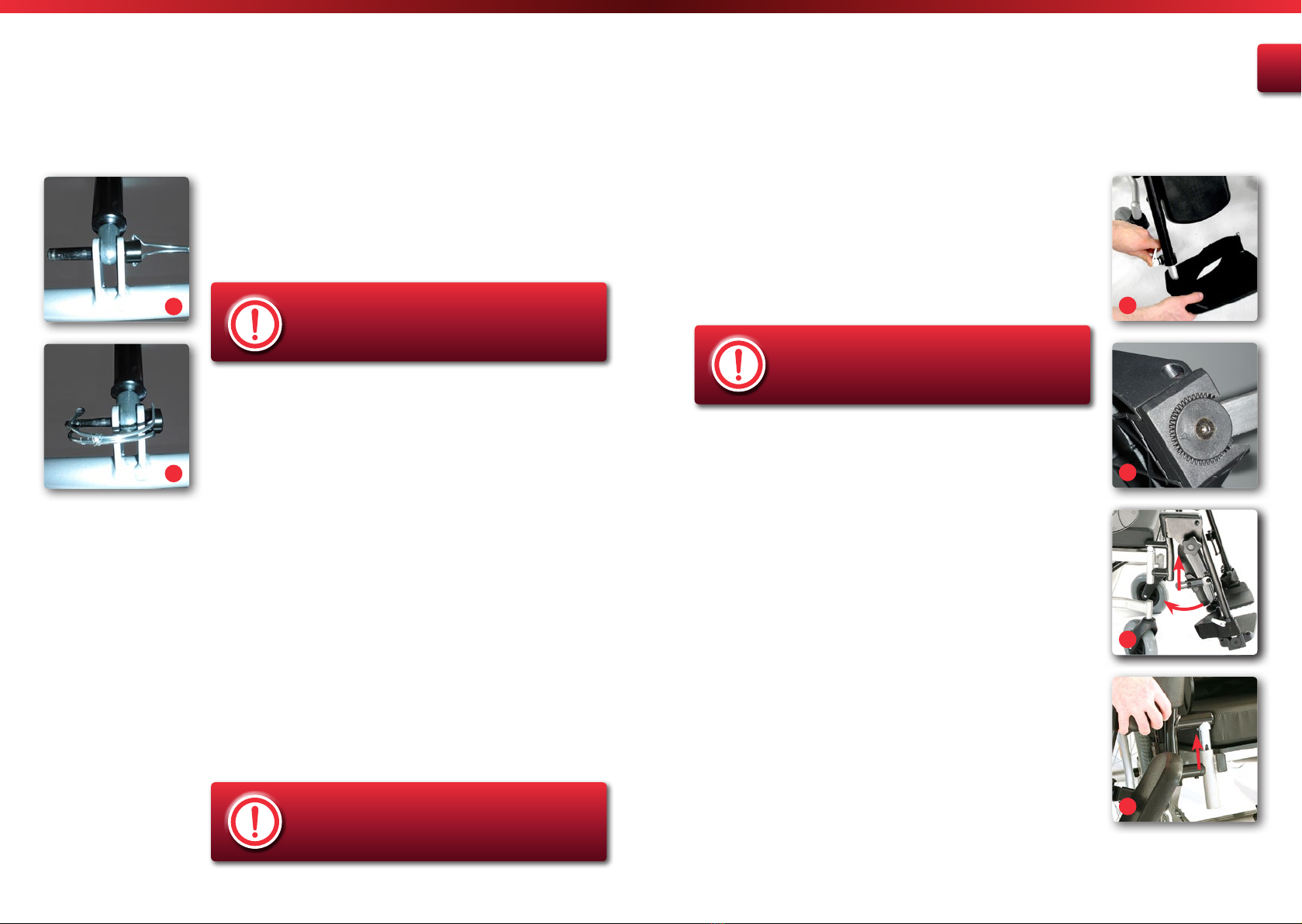

8
Beim Aufstellen beachten Sie bitte, dass Ihre Finger
auf dem Sitzgurt bleiben. Sonst Klemmgefahr!
Achten Sie bei den Einstellungen bitte auf Ihre
Finger: Klemmgefahr!
3
4
7
7
Achtung! Die Markierung erleichtert Ihnen die
Positionierung der Befestigungsbohrungen!

Bischoff & Bischoff GmbH | 01.06.2019
DE
1716
PROTEGO / SL | Multifunktionsrollstuhl Multifunktionsrollstuhl | PROTEGO / SL
11
• Die Beinstützen sind unabhängig voneinander bis zur Waagrechten
verstellbar.
• Drehen Sie das Handrad locker. Ziehen Sie die Beinstütze bis in die
gewünschte Position (Abb. 9).
• Ziehen Sie das Handrad wieder fest an.
• So können Sie die Beinstützen in jede gewünschte Position bringen.
• Das Wadenpolster kann sowohl längs als auch quer zur Beinstütze
verschoben werden.
• Lösen Sie Befestigungsschrauben (SW 4) und positionieren Sie die
Wadenpolster in der gewünschten Lage (Abb. 10).
• Ziehen Sie die Befestigungsschrauben wieder fest an.
4.4. Seitenteile und Armpolster
• Die Seiteneile sind inklusive der Armpolster in der Höhe verstellbar.
• Lockern Sie hierfür das Handrad (Abb. 11) und nehmen das
Seitenteil vollständig aus der Führung.
• Jetzt können Sie die Schraube herausdrehen und in dem
gewünschten Loch wieder hereinschrauben.
• Nun können Sie das Seitenteil wieder einschieben und fixieren.
Zum Tragen des Rollstuhles nicht die Seitenteile
benutzen!
• Achten Sie darauf, den Kleiderschutz nach Höhenverstellung des
Seitenteils anzupassen. Greifen Sie hierzu die Verkleidung mittig
und schieben Sie diese in die gewünschte Richtung entlang der
Führung (Abb. 12).
• Zusätzlich ist das Armpolster horizontal verstellbar.
• Drücken Sie den Metallknopf seitlich der Armpolsterung (Abb. 13).
• Halten Sie den Knopf gedrückt und schieben Sie die Armpolster in
die gewünschte Position, lassen Sie den Knopf los, die Armlehne
rastet an der gewünschten Position ein.
4.5. Sitz
Sitzbreite
• Die Sitzbreite kann bei allen Versionen um jeweils 2,5 cm
vergrößert und so den Anforderungen des Benutzers angepasst
werden.
• Die Verstellungen müssen rechts und links gleichmäßig erfolgen.
• Zunächst Räder, Seitenteile und die Handschraube des Seitenteils
entfernen.
• Die vier Schrauben an der Seitenteilhalterung lösen und das
Distanzstück von der Innenseite (Pfeil links, Abb. 14) an der
Außenseite anbringen (Pfeil rechts, Abb. 14).
• Ziehen Sie die Schrauben wieder fest an.
• Anschließend muss der Radabstand angepasst werden.
• Lösen Sie die Befestigungsmutter und bringen Sie das Distanzstück
von der Innenseite (Pfeil links, Abb. 15) auf der Außenseite (Pfeil
rechts, Abb. 15).
• Ziehen Sie die Befestigungsmutter wieder fest an.
• Bringen Sie die Räder und Seitenteile wieder an.
Prüfen Sie vor Antritt der Fahrt den festen Sitz der
Beinstützen!
9
10
15
14
12
13

Bischoff & Bischoff GmbH | 01.06.2019
DE
1918
PROTEGO / SL | Multifunktionsrollstuhl Multifunktionsrollstuhl | PROTEGO / SL
Sitztiefe
• Die Sitztiefe kann um 60 mm verstellt werden.
• Nehmen Sie den Abduktionskeil ab, indem Sie drei
Kunststoffschraube unter der Sitzfläche lösen und ihn dann nach
vorne herausziehen (Abb. 16).
• Nehmen Sie die Sitzpolsterung ab.
• Lockern Sie die 4 Inbusschrauben (SW 4) am Rand der Sitzfläche
(Abb. 17).
• Schieben Sie die Sitzfläche jetzt in die gewünschte Position und
ziehen die Schrauben wieder fest an.
• Legen Sie die Sitzpolsterung wieder ein.
4.5.1. Einstellungen der Variante SL
Der Protego SL bietet Ihnen zusätzliche Verstellmöglichkeiten in der
Sitztiefe und Sitzhöhe. Diese Einstellungen erfodern eine Versetzung der
Gasdruckfeder und dürfen dadruch nur vom Fachkräften durchgeführt
werden.
• Die Gasdruckfeder enthält Gas unter Druck, kann bei Erwärmung
explodieren.
• Sie darf nicht in die Hände von Kindern gelangen
• Vor Gebrauch Kennzeichnungsetikett an der Gasdruckfeder lesen.
• Vor Sonnebestrahlung geschützt an einem gut belüfteten Ort
aufbewahren.
• Beschädigte Gasdruckfedern können geringe Mengen Stickstoffs
freisetzen, der durch die Verdrängung von Luftsauerstoff erstickend
wirkt.
Für Arbeiten an der Rollstuhlunterseite empfehlen wir alle Abauteile
zu entfernen und den Rollstuhl auf die Seite zu legen. Aufgrund des
Produktgewichts sind die Arbeiten nur zu zweit durchzuführen.
Sitztiefe (nur Variante SL)
Die Sitztiefe des Protego SL kann in drei Stufen verstellt werden.
Lösen Sie Verschraubung der Gasdruckfeder unter dem Sitz (Abb.
18) und am Rahmen der Sitzfläche (Abb. 19). Versetzten Sie die
Rückenlehne in die gewünschte Position nach vorne oder hinten und
verschrauben Sie wieder die Rückenlehne mit dem Sitzrahmen.
Platzieren Sie die Gasdruckfeder in die entsprechende Bohrung unter
dem Sitz und ziehen Sie die Schraube an.
Überprüfen Sie anschließend den festen Sitz der Verschraubungen und
die Rückenwinkelverstellung auf einwandfreie Funktion.
17 19
Bei Arbeiten an Gasdruckfedern sind besondere
Sicherheitshinweise zu beachten. Aus diesem Grund
sollten nur Fachkräfte Einstellungen vornehmen.
16 18
Achten Sie bei den Einstellungen bitte auf Ihre
Finger. Klemmgefahr!

Bischoff & Bischoff GmbH | 01.06.2019
DE
2120
PROTEGO / SL | Multifunktionsrollstuhl Multifunktionsrollstuhl | PROTEGO / SL
Sitzhöhe (nur Variante SL)
Die Sitzhöhe des Protego SL kann in drei Stufen verstellt werden.
Lösen Sie Verschraubung der Gasdruckfeder (Abb. 20). Anschließend
lösen Sie die Verschraubung am Rahmen (Abb. 21) und stellen ihn auf
die gewünschte Höhe ein. Achten Sie darauf, die Unterlegscheiben in
der gleichen Reihenfolge zu befestigen. Achten sie auf festen Sitz der
Schrauben.
Platzieren Sie die Gasdruckfeder in die entsprechende Bohrung unter
dem Sitz und ziehen Sie die Schraube an.
Überprüfen Sie anschließend den festen Sitz der Verschraubungen und
die Sitzwinkelverstellung auf einwandfreie Funktion.
4.6. Rückenhöhe
• Die Rückenhöhe kann stufenlos entlang dem Rahmenrohren nach
oben bzw. unten verstellt werden.
• Nehmen Sie die Rückenpolsterung ab.
• Lösen Sie die Schrauben an der Befestigung der
Rückenlehne (Abb. 22).
• Stellen Sie die gewünschte Rückenhöhe ein und ziehen Sie die
Schrauben wieder fest an.
• Legen Sie die Rückenpolsterung wieder ein.
Positionieren Sie Flausch- und Klettband direkt
übereinander.
4.7. Sitzwinkel
• Der Sitzwinkel des Protego kann stufenlos von 0° bis 15° verstellt
werden (Abb. 23).
• Der Winkel zwischen Rückenlehne und Sitzfläche bleibt dabei
unverändert.
• Am rechten Schiebegriff befindet sich ein Auslösehebel der zum
Verstellen des Sitzwinkels betätigt werden muss (Abb. 24).
• Der Gasdruckzylinder unterstützt das Verstellen des Sitzwinkels.
• Lassen Sie den Auslösehebel wieder los und die Position des
Sitzwinkels bleibt unverändert.
• Die Sitzkantelung und Rückenlehnenwinkelverstellung können bei
im Rollstuhl sitzendem Nutzer betätigt werden.
4.8. Rückenwinkel
• Der Rückenwinkel des Protego kann stufenlos von 0° bis 44° nach
hinten verstellt werden (Abb. 25).
• Der Winkel der Sitzfläche zum Boden bleibt dabei unverändert.
• Am linken Schiebegriff befindet sich ein Auslösehebel der zum
Verstellen des Rückenwinkels betätigt werden muss. (Abb. 24).
• Der Gasdruckzylinder unterstützt das Verstellen des Rückenwinkels.
• Lassen Sie den Auslösehebel wieder los und die Position des
Rückenwinkels bleibt unverändert.
4.9. Feststellbremse
Der Protego ist mit einer Reifenbremse, die für den Insassen bedienbar
ist, ausgestattet (Abb 26). Diese ist nur zum Parken zu verwenden.
Zum Abbremsen der Fahrt ist diese nicht geeignet! Hierzu dienen die
Greifreifen, auf die mit den Handflächen leichter Druck ausgeübt wird.
Wenn der Rollstuhl auf diese Weise abgebremst wurde, betätigen Sie
beide Reifenbremsen durch nach-vorn-drücken der Bremshebel. Der
Rollstuhl steht nun sicher gebremst.
23
24
22
25
26
20
21

Bischoff & Bischoff GmbH | 01.06.2019
DE
2322
PROTEGO / SL | Multifunktionsrollstuhl Multifunktionsrollstuhl | PROTEGO / SL
• Der Abstand zwischen Bremsbolzen und Reifendecke muss bei max.
geöffnetem Bremsmechanismus an der engsten Stelle X = 16 mm
betragen (Abb. 27).
• Zum Einstellen des Abstandes lösen Sie die zwei
Befestigungsschrauben an der Bremshalterung.
• Anschließend schieben Sie das Bremssystem entlang der Halterung
in die korrekte Position.
• Der Bremsbolzen muss waagerecht, also parallel zum Untergrund
ausgerichtet sein.
• Ziehen Sie abschließend beide Innensechskantschrauben wieder
fest.
• Vergewissern Sie sich, dass die Bremse beim Betätigen des Hebels
vollständig einrastet und nicht zurückschnappt.
Die Kompaktbremsen wirken jeweils nur auf ein Antriebsrad!
Achten Sie bei Luftbereifung immer auf den gleichen Luftdruck der
Antriebsräder, um einen guten Geradeauslauf zu erreichen!
Nach Beendigung des Einstellvorgangs die gelösten Schrauben wieder
fest anziehen und eine Bremsprobe durchführen!
Die Einstellung an den Bremsen sollte von
geschulten Fachleuten durchgeführt werden. Wenn
Sie jedoch über ausreichende Erfahrung verfügen,
können Sie diese Arbeit auch selber durchführen.
Bedenken Sie jedoch, dass falsch eingestellte
Bremsen lebensbedrohliche Folgen haben können.
4.10. Räder und Bereifung
Die Speichenräder sind mit einer Steckachse (Ø12mm) mit dem
Fahrgestell angebracht. Das Modell Protego verfügt serienmäßig über
Steckachsen. Nach jeder Montage ist der feste Sitz der Räder zu prüfen!
Antriebsräder
Auf Ihren Protego werden serienmäßig PU-Bereifung (pannensicher,
ohne Ventil) der Größe 24“x13/8“ PU montiert. Optional ist Luftbereifung
verfügbar. Bei Verschleiß oder Defekt ist der autorisierte Fachhandel
mit der Instandsetzung zu beauftragen.
Um eine optimale Betriebssicherheit der Bremsen bzw. des Rollstuhls
zu gewährleisten, muss bei Luftbereifung ein Reifenluftdruck von
300-400 kPa (3-4 bar) vorherrschen.
Lenkräder
Auf Ihren Protego werden serienmäßig PU-Bereifung (pannensicher,
ohne Ventil) der Größe 7“ montiert. Optional ist Luftbereifung
verfügbar. Bei Verschleiß oder Defekt ist der autorisierte Fachhandel
mit der Instandsetzung zu beauftragen.
Um eine optimale Betriebssicherheit des Rollstuhls zu gewährleisten,
muss bei den luftbereiften Schwenkrädern ein Reifendruck von
200-250 kPa (2-2,5 bar) vorherrschen.
27

Bischoff & Bischoff GmbH | 01.06.2019
DE
2524
PROTEGO / SL | Multifunktionsrollstuhl Multifunktionsrollstuhl | PROTEGO / SL
Greifreifen
Der am Antriebsrad angebrachte Greifreifen kann etwas weiter
außen angebracht werden, damit Sie ihn besser umfassen können.
Die Veränderung der Greifreifenposition erhöht die Klemm- und
Quetschgefahr für Ihre Finger.
Lösen Sie zunächst die vier Schrauben, mit denen der Greifreifen am
Antriebsrad befestigt ist. Befestigen Sie den Greifreifen anschließend in
der Position weiter außen und ziehen Sie die Schrauben wieder fest an.
4.11. Steckachsen
Um eine wesentliche Erleichterung für den Transport Ihres Rollstuhles zu
erreichen, sind die Räder standardmäßig mit Steckachsen ausgestattet:
• Mit dem Finger auf den Arretierknopf der Steckachse drücken und
das Rad abziehen .
• Beim wieder Anbringen ist das Rad einfach wieder auf die
Aufnahme zu stecken. Dabei ist ebenfalls der Arretierknopf
hineinzudrücken.
Achten Sie beim Aufstecken darauf, dass die Steckachse bis zum
Anschlag eingeführt ist! Prüfen Sie nach dem Aufstecken den sicheren
Sitz des Rads, indem Sie das Rad zu sich heranziehen, ohne dabei den
Arretierknopf der Steckachse zu betätigen!
4.12. Abduktionskeil (optional)
• Durch Veränderung der Position in der Schiene unter dem Sitz,
lässt sich der optional erhältliche Abduktionskeil an die Sitztiefe
anpassen.
• Lösen Sie die Kunststoffschrauben, bringen den Keil in gewünschte
Position und ziehen die Schraube wieder fest an (Abb. 28)
• Um die Positionierung des Abduktionskeils bezüglich des Patienten
zu verändern, müssen Sie die obere Kunstsoffschraube lösen, den
Abduktionskeil entlang der Schiene verschieben und die Schraube
wieder fest anziehen.
4.13. Seitenpelotten (optional)
• Die optional erhältlichen Seitenpelotten des Protego können in der
Höhe, Breite und Winkel verstellt werden.
• Lockern Sie die beiden Innensechskanntschrauben (SW 6) an der
Halterung des Seitenteils (Abb. 29).
• Positionieren Sie die Seitenpelotte in der gewünschten Höhe und
Thoraxbreite.
• Ziehen Sie die Innensechskanntschrauben wieder fest an.
• Um die Seitenpelotten in der Tiefe zu verstellen, müssen Sie die
Kunststoffschraube an der Führungsschiene lockern, die Seiten-
pelotte wie gewünscht positionieren und die Kunststoffschraube
wieder anziehen (Abb. 30).
• Zur Feinabstimmung im Winkel zum Thorax, lockern Sie die
Innensechskanntschraube (SW 1).
• Positionieren Sie die Seitenpelotte und ziehen die Schraube wieder
fest (Abb. 31).
4.14.Trommelbremse (optional)
Der Protego kann optional mit einer Trommelbremse, die nur von
einer Begleitperson über die Bremshebel an den Schiebegriffen aus
zu bedienen ist, ausgerüstet werden. Die Trommelbremse ist sowohl
als Feststellbremse wie auch als Betriebsbremse zu verwenden. Als
Betriebsbremse ist ein dosiertes Abbremsen möglich. Die
Feststellfunktion dient zum Parken.
• Zum Feststellen der Bremse einfach die Bremshebel anziehen und
die Arretierhebel nach oben drücken (Abb. 32).
• Um die Feststellbremse wieder zu lösen, einfach die Bremshebel
kurz anziehen. (Die Arretierung löst sich selbsttätig.)
29
30
31
28
32

Bischoff & Bischoff GmbH | 01.06.2019
DE
2726
PROTEGO / SL | Multifunktionsrollstuhl Multifunktionsrollstuhl | PROTEGO / SL

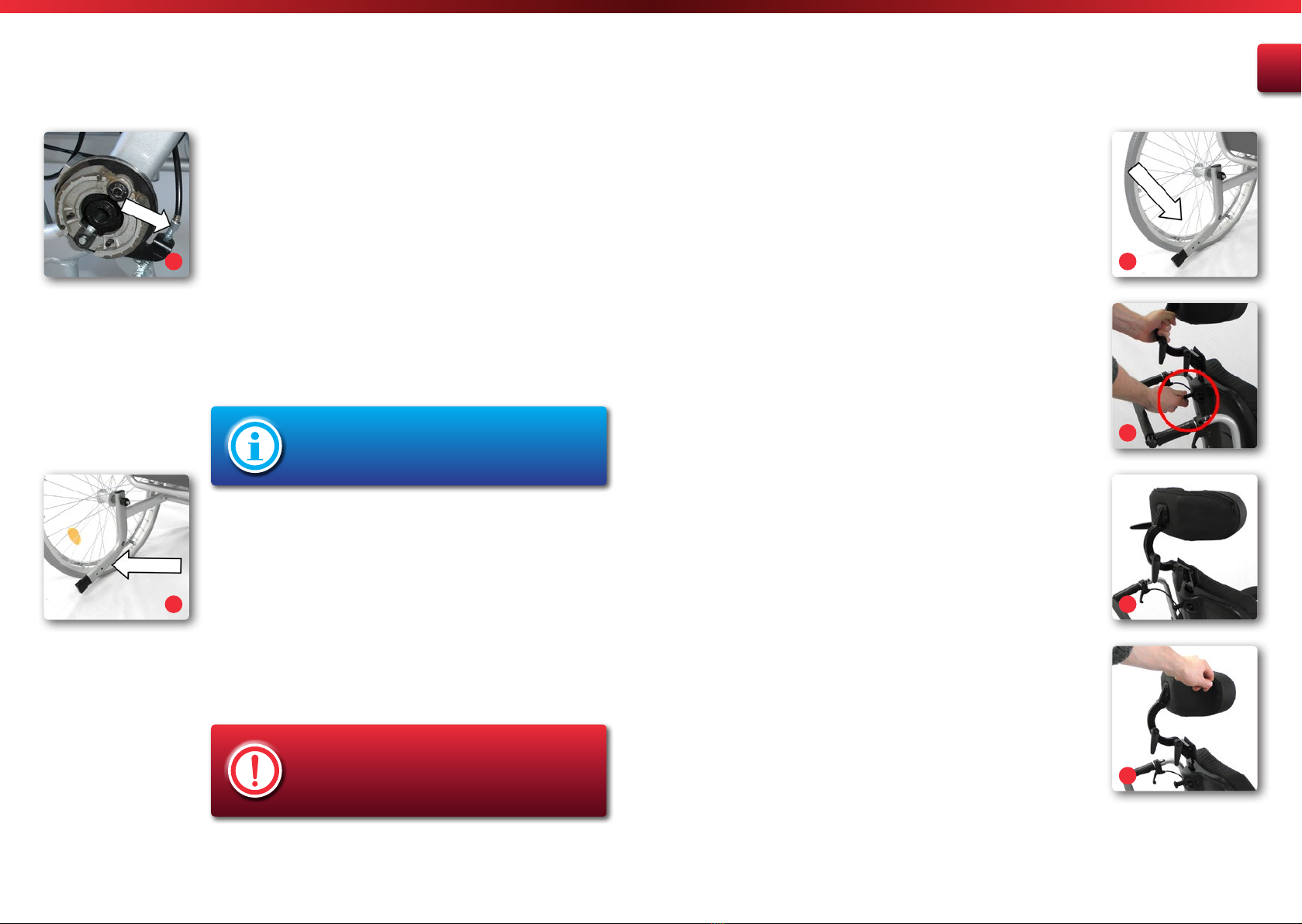

Um eine optimale Bremswirkung zu erreichen, wird die Bremskraft an
der Einstellschraube justiert. Die Bremskraft wird durch Herausdrehen
der Einstellschraube (Pfeil) verstärkt und durch Hineindrehen verringert
(Abb. 33).
• Drehen Sie bitte die Einstellschraube heraus, bis Sie am sich
drehenden Rad Schleifgeräusche wahrnehmen.
• Drehen Sie dann die Einstellschraube hinein, bis die
Schleifgeräusche verschwinden. Das Rad läuft dann frei.
• Nach Beendigung der Einstellung wird die Einstellschraube durch
Festziehen der Kontermutter fixiert.
4.15. Kippschutz
Den Kippschutz immer paarweise benutzen.
• Der Antikippschutz verhindert das Abkippen des Rollstuhls nach
hinten.
• Besonders empfehlenswert ist der Kippschutz bei ungeübten
Rollstuhlfahrern oder bei beinamputierten Rollstuhlfahrern.
• Der Kippschutz ist als Paar links und rechts am Rahmen befestigt.
• Der Kippschutz kann in der Höhe verstellt werden.
• Drücken Sie den Positionierungsstift rein und schieben den
Kippschutz in die gewünschte Position (Abb. 34).
• Achten Sie darauf, dass immer beide Stützen in der gleichen Höhe
sind.
Der Kippschutz ist nur in den beiden vorderen
Positionen aktiv. Ist der Kippschutz vollständig
eingefahren, sollten Sie Ihn nur mit einer
Begleitperson benutzen.
4.16. Kipphilfe
• Durch die Kipphilfe kann die Begleitperson Ihren Rollstuhl leichter
ankippen, um z. B. eine Stufe zu überfahren.
• Dazu wird der Hebel mit dem Fuß nach unten gedrückt (Abb. 35).
• Das Gleichgewicht halten Sie unter Verwendung der Schiebegriffe.
• Verwenden Sie als Kipphilfe den Rahmen an dem Kippschutz.
4.17. Kopfstütze
• Der Protego ist mit einer Kopfstütze, deren Winkel, Höhe und Tiefe
verstellbar sind, ausgestattet
• Ziehen Sie die Arretierung am Rücken heraus (Abb. 36).
• Positionieren Sie die Kopfstütze in der gewünschten Höhe und
lassen Sie die Arretierung wieder los.
• Die Führung wird nun in der nächst möglichen Position fest ein-
rasten.
• Mithilfe der Schnellspanner im Halsbereich der Kopfstütze lässt sich
de Tiefe der Kopfstütze verstellen (Abb. 37)
• Positionieren Sie die Kopfstütze in der gewünschten Tiefe.
• Ziehen Sie die Verschraubung wieder fest an.
• Lösen Sie die Verschraubung.
• Positionieren Sie die Kopfstütze im gewünschten Winkel (Abb. 38).
• Ziehen Sie die Verschraubung wieder fest an.
35
34
33
36
37
38

Bischoff & Bischoff GmbH | 01.06.2019
DE
2928
PROTEGO / SL | Multifunktionsrollstuhl Multifunktionsrollstuhl | PROTEGO / SL
4.18. Schiebegriffe
Um einer Begleitperson ein komfortables Schieben zu ermöglichen,
können Sie die Schiebegriffe höher oder tiefer einstellen.
Um die Verstellung in der Höhe bzw. Tiefe zu vereinfachen, können Sie
die Querstrebe abnehmen. Lösen Sie dazu einfach die Handschrauben
an den Schiebegriffen:
Lösen Sie die Hebelschrauben (Abb. 39) an den Schiebegriffen und
bringen Sie diese in die gewünschte Höhe. Ziehen Sie anschließend
die Hebelschrauben wieder fest an, um die Schiebegriffe zu arretieren.
Wiederholen Sie den Vorgang auf der anderen Seite. Bringen Sie die
Schiebegriffe immer in der gleichen Höhe an. Auf der Außenseite
befindet sich eine Skala, mit der Sie die Höheneinstellung kontrollieren
können.
Sollten die Hebelschrauben seitlich wegstehen, können Sie diese
anders ausrichten: Ziehen Sie den Plastikhebel zu sich. In dieser
Position können Sie diese verstellen, ohne die Stellung der Schraube
zu verändern.
Bringen Sie wieder die Querstrebe an und achten Sie auf festen Sitz.
4.19. Therapietisch (optional)
• Der Protego kann mit einem Therapietisch ausgestattet werden
(Abb. 41)
• Lockern Sie die an der Führungsbuchse des Therapietisches
befindliche Kunststoffschraube (Abb. 42)
• Lockern Sie die beiden Führungsschienen verbindende Schraube
(SW4) an der Unterseite des Tisches.
• Stellen Sie den Abstand der Führungsschienen auf die Breite der
freien Buchsen in den Armlehnen ein.
• Schieben Sie die Führungsschienen des Therapietisches in die
Führungsbuchsen an den Armlehnen. Achten Sie dabei darauf, den
Therapietisch über die Armpolster zu schieben.
• Befestigen Sie den Therapietisch durch Festziehen der
Griffschrauben (Abb. 42).
• Der Therapietisch kann in der Höhe verstellt werden. Sehen Sie
hierzu die Höhenverstellung der Seitenteile.
• Eine horizontale Verstellung ist möglich. Lockern Sie hierfür die
Griffschrauben, stellen Sie die gewünschte Position des Therapie-
tisches zum Patienten ein und ziehen die Griffschrauben wieder fest
an.
4.20. Beckengurt (optional)
Ein Beckengurt kann optional geordert werden und sichert Benutzer,
die nicht über den notwendigen Halt im Rollstuhl verfügen (Abb. 43).
• Der Protego kann am Rückenrohr mit einem Sicherheitsgurt
ausgestattet werden.
• Das Öffnen und Schließen des Gurtes erfolgt an der Verschluss-
lasche.
• Die Gurtlänge können Sie mit Hilfe der verschiebbaren Gurtlasche
am Gurt einstellen.
41
42
43
40
39

Bischoff & Bischoff GmbH | 01.06.2019
DE
3130
PROTEGO / SL | Multifunktionsrollstuhl Multifunktionsrollstuhl | PROTEGO / SL
5. Benutzung
5.1. Seitliches Ein- und Aussteigen
• Bringen Sie den Rollstuhl und die gegenwärtige bzw. künftige
Sitzfläche möglichst dicht seitlich aneinander heran.
• Sollten Sie aus einem anderen Rollstuhl oder Zimmeruntergestell
umsteigen wollen, sichern Sie diesen/dieses durch Betätigung der
Feststellbremsen.
• Sichern Sie den Protego gegen unbeabsichtigtes Wegrollen durch
Betätigung der Bremshebel auf der linken und rechten Seite des
Rollstuhls.
• Nehmen Sie das Seitenteil inkl. Armpolster ab.
• Klappen Sie die Fußplatten zur Seite oder nehmen Sie die
Beinstützen ganz ab.
• Rutschen Sie nun seitlich auf die andere Sitzfläche.
• Achten Sie bitte darauf, dass Sie so weit wie möglich hinten im Sitz
sitzen.
• Abschließend hängen Sie die Beinstützen wieder in die
Ausgangsposition zurück und bringen das Seitenteil wieder an.
5.2. Ein- und Aussteigen von vorn
• Schwenken Sie vorerst die Fußplatten nach oben oder nehmen Sie
die Beinstützen ganz ab.
• Bringen Sie den Protego und die gegenwärtige bzw. künftige
Sitzgelegenheit möglichst dicht frontal aneinander heran.
• Sollten Sie aus einem anderen Rollstuhl oder Zimmeruntergestell
umsteigen wollen, sichern Sie diesen/dieses durch Betätigung der
Feststellbremsen.
• Rutschen Sie nun durch eine Körperdrehung auf die Sitzfläche.
• Abschließend hängen Sie die Beinstützen wieder in die
Ausgangsposition zurück.
Niemals auf die Fußplatten steigen! KIPPGEFAHR!
5.3. Treppen/hohe Stufen
überwinden
Bei hohen Treppenstufen und bei Treppen mit mehr
als 3 Stufen, müssen 2 Begleitpersonen helfen.
• Die Helfer dürfen nur an fest montierten Rahmenteilen greifen
(Abb. 44 und 45).
• Beim Hinauffahren einer Treppe zieht der hintere Helfer an den
fest montierten Griffen /der Schiebestange den Rollstuhl über die
Stufe.
• Der untere Helfer greift an den vorderen Rahmenrohren und
stabilisiert die Lage. Dabei drückt er die Hinterräder des Rollstuhls
an die Stufen.
Niemals auf die Fußplatten steigen! KIPPGEFAHR!
Achten Sie bei der Benutzung bitte auf Ihre Finger.
Klemmgefahr!
44
45

Bischoff & Bischoff GmbH | 01.06.2019
DE
3332
PROTEGO / SL | Multifunktionsrollstuhl Multifunktionsrollstuhl | PROTEGO / SL
• Beim Herunterfahren bremst der untere Helfer, indem er den
Rollstuhl gerade an die Stufen drückt. Der obere Helfer hält den
Rollstuhl an den Schiebegriffen, sichert ihn und hält ihn in der
richtigen Position. Der Rollstuhl soll Stufe für Stufe herunterrollen.
Die Haltepunkte für den Transport des Rollstuhls sind
ausschließlich der Rahmen und die Schiebegriffe.
Armlehnen dürfen keinesfalls zum Anheben des
Rollstuhls verwendet werden!
5.4.Fahren mit dem Rollstuhl
Setzen Sie sich in Ihren B+B Rollstuhl. Achten Sie darauf, dass Sie so
weit wie möglich hinten sitzen.
Die Fortbewegung und das Bremsen für den Benutzer erfolgt über
die Greifreifen an den Antriebsrädern. Eine Begleitperson kann den
Rollsthl an den Griffen schieben, lenken und bremsen. Dafür muss er
in der Lage sein den Rollstuhl auch in Notsituationen zu kontrollieren.
Führen Sie die ersten Fahrversuche vorsichtig durch, bis Sie sich an den
Rollstuhl und sein Fahrverhalten gewöhnt haben.
Rollstühle haben nur eine eingeschränkte Kipp- und Rutschsicherheit.
Besondere Vorsicht ist geboten beim Bremsen, Anfahren oder Wenden
an Steigungen bzw. Gefällen. Extremes Herauslehnen aus dem Rollstuhl
vergrößert zudem die Kippgefahr. Zur größeren Sicherheit lassen sich
alle Rollstühle mit einem Sicherheitsgurt ausrüsten (nicht serienmäßig).
Einkaufstaschen oder einen Rucksack können Sie an den Rahmen der
Rückenlehne hängen.
Um Hindernisse leichter überwinden zu können, muss das
Begleitpersonal durch Fußdruck auf die Ankipphilfe den Rollstuhl
winkelgerecht zum Hindernis anstellen.
Vor dem Ein-/Aussteigen ist die Feststellbremse zu betätigen. Fahrten
außerhalb der Wohnung sollten nur mit ausreichender Fahrpraxis
durchgeführt werden. Falls möglich, sollte Sie eine Person begleiten.
Die statische Stabilität beträgt beim Grundmodell 7° (ca. 12 %).
Die kritische Hindernishöhe* beträgt beim Grundmodell in ungünstiger
Situation (max. Schwerpunktverlagerung nach hinten) 23 mm.
*Die kritische Hindernishöhe ist die Höhe, bei der der Schwerpunkt (mit
Benutzer) gerade senkrecht über der Hinderniskante steht. Versucht
der Benutzer, ohne Verlagerung des Schwerpunktes nun nach vorne,
den Rollstuhl durch Antreiben der Antriebsräder auf das Hindernis zu
bringen, so kippt der Rollstuhl nach hinten um.
Beachten Sie, dass sich die Kippgefahr nach hinten
durch das Anhängen von Taschen und Rucksäcken
deutlich erhöht.

Bischoff & Bischoff GmbH | 01.06.2019
DE
3534
PROTEGO / SL | Multifunktionsrollstuhl Multifunktionsrollstuhl | PROTEGO / SL
Gewichte Protego Protego SL
Max. Belastbarkeit (kg): 130 150
Leergewicht (kg) 30,8
(Modell 1531)
32,8
(Modell 1532)
34,8
(Modell 1533)
34,8
(Modell 1542)
36,8
(Modell 1543)
Gewicht - Rahmen: 11,6
(Modell 1531)
11,9
(Modell 1532)
12,2
(Modell 1533)
13,9
(Modell 1542)
14,2
(Modell 1543)
Gewicht Anbauteile:
- Beinstütze (kg):
- Sitzkissen (kg):
2,9
0,6
Fahreigenschaften
Wenderadius (mm): 1840
Lenkbereich (mm): 1290
Abmessungen Protego und Protego SL
Lage der Hinterachse (mm) 90 mm hinter der Rückenlehne
Kniewinkel (°): 90
Fußbrettwinkel (°): +10 bis -18
Radsturz (°): 0
Abmessungen Protego Protego SL
Gesamtlänge mit
Beinstützen (mm):
1200
Breite (mm): Sitzbreite + 190
Höhe (mm):
(ohne Kopfstütze)
1020 1035 - 1115
Gefaltet (BxHxL) (mm): 580 x 760 x 900
(Modell 1531)
630 x 760 x 900
(Modell 1532)
680 x 760 x 900
(Modell 1533)
630x1035x1200
(Modell 1542)
680x1035x1200
(Modell 1543)
Unterschenkellänge (mm): 390 - 520
Sitzbreite (mm): 390 - 415
(Modell 1531)
440 - 465
(Modell 1532)
490 - 515
(Modell 1533)
440 - 465
(Modell 1542)
490 - 515
(Modell 1543)
Sitztiefe (mm): 420 - 480 480 - 520
Sitzhöhe (mm): 430
(ohne Sitzkissen)
455/ 495/ 535
Sitzwinkel (°) 0 - 15 (stufenlos)
Rückenlehnenwinkel (°): 0 - 44 (stufenlos)
Rückenlehnenhöhe (mm): 580 - 640
(ohne Sitzkissen)
540 - 650
(mit Sitzkissen)
Höhe der Armlehne (mm): 190 - 250 (5-fach)
Länge der Armlehne (mm): 420 (75 mm verschiebbar)
Vordere Befestigung der
Armlehne (mm):
170
6. Technische Daten

Bischoff & Bischoff GmbH | 01.06.2019
DE
3736
PROTEGO / SL | Multifunktionsrollstuhl Multifunktionsrollstuhl | PROTEGO / SL
Stabilität Protego und Protego SL
Statisch berauf (°): 3,8 (gebremst)
7,4 (ungebremst)
12,3 (mit Antikippstützen)
Statisch bergab (°): 15
Umgebungsbedingungen
Temperatur (°C): max. 35
Luftfeuchtigkeit (%): max. 80
Lagerbedingungen
Temperatur (°C): max. 40
Luftfeuchtigkeit (%): max. 80
Reifen
Antriebsräder: 24 x 13/8“ Zoll, 610 x 35 mm PU
Lenkräder (mm): 7 Zoll, 178 mm PU
Ausstattung
Faltmechanismus: nur Rückenlehne
Rahmen: Stahl, pulverbeschichtet
Anbauteile: Stahl, pulverbeschichtet
Sitz- und Rückenpolsterung: Dartex, Entflammbarkeit nach
1021-1 & 2
Armlehne: EVA, Entflammbarkeit nach
1021-1 & 2
7. Transport
Ob Ihr Rollstuhl als Sitz im Behindertentransportfahrzeug (BTF)
zugelassen ist oder nicht, können Sie anhand der Symbole auf dem
CE-Aufkleber am Produkt erkennen:
Rollstuhl als Sitz im BTF geeignet (siehe Abb. A)
Rollstuhl nicht als Sitz im BTF geeignet (Abb. B)
Alle von B+B als Sitz in Fahrzeugen freigegebenen Produkte sind nach
ISO 7176-19 getestet. Die Tests gemäß ISO 7176-19 wurden mit den
Rückhaltesystemen der Firma AMF-Bruns durchgeführt. Die korrekte
Montage des Rückhaltesystems ist Voraussetzung für den sicheren
Transport der Produkte im BTF und Grundlage für die Freigabe.
Fixierpunkte am Rückhaltesystem (siehe Abb. C)
DieRückhaltesystemederFirmaAMF-BrunsstellendieKraftknoten(siehe
Abb. C) zur Befestigung der Produkte im BTF bereit. Die Produkte dürfen
nur an diesen Kraftknotenpunkten zur Rückhaltung im BTF befestigt
werden.Wennmöglich,benutzen Sieeinenfest installierten Autositz und
dessen Gurtsystem. Verstauen Sie den Rollstuhl im Laderaum.
Die für den Transport verantwortliche Person sollte mit den aktuellen
Vorschriften für den Transport sowie mit der Bedienung des BTF und
des Rückhaltesystems vertraut sein.
Zur Sicherung des Rollstuhls müssen am Fahrzeug verankerte 4-Punkt
Rückhaltesysteme benutzt werden.
Bei Rückfragen bezüglich der Sicherung Ihres Produktes im BTF wenden
Sie sich bitte an den B+B Kundenservice unter +49 (0)700/60007070.
A
B
C

Bischoff & Bischoff GmbH | 01.06.2019
DE
3938
PROTEGO / SL | Multifunktionsrollstuhl Multifunktionsrollstuhl | PROTEGO / SL
8. Pflegehinweise für den Benutzer
8.1. Reinigung
• Die Rahmenteile des Rollstuhls können mit einem feuchten Tuch
abgewischt werden. Bei stärkeren Verschmutzungen können Sie ein
mildes Reinigungsmittel verwenden.
• Die Räder können mit einer feuchten Bürste mit Kunststoffborsten
gereinigt werden (keine Drahtbürste verwenden!)
• Die Sitz-, Rücken-, Seiten,- und Armpolster können abgewaschen
werden. Verwenden Sie ein mildes Waschmittel. Zur Desinfektion
geben Sie dem Waschwasser einen handelsüblichen Hygienespüler
zu, der Bakterien und Keime zuverlässig beseitigt.
• Zur Desinfektion verwenden Sie ein nach VAH gelistetetes
Desinfektionsmittel.
Verwenden Sie keinen Hochdruck- oder
Dampfreiniger!
8.2.ÜberprüfungdesRollstuhlsdurch
den Benutzer
Überprüfen Sie vor jedem Fahrtantritt
• Die Reifen auf Unversehrtheit. Prüfen Sie regelmäßig einmal
im Monat die Profiltiefe der Reifen. Sie sollte mindestens 1mm
betragen. Defekte oder verschlissene Reifen müssen gewechselt
werden.
• Die Funktionstüchtigkeit der Feststellbremsen. Bei angezogener
Bremse sollte der Rollstuhl nicht wegzuschieben sein. Bei gelöster
Bremse sollte der Rollstuhl ohne Schleifgeräusche und gutem
Geradeauslauf leicht zu fahren sein. Sollten Sie ein ungewohntes
Bremsverhalten bemerken, verständigen Sie sofort Ihren
Fachhändler und ziehen Sie den Rollstuhl aus dem Verkehr.
• Die Unversehrtheit und Sauberkeit der Sitz- und
Rückenbespannung. Ist diese verschmutzt, können Sie diese gemäß
Reinigungshinweisen reinigen. Ist sie beschädigt kontaktieren Sie
Ihren Fachhändler.
• Den Faltmechanismus und alle beweglichen Teile auf
Leichtgängigkeit und geräuscharmes Funktionieren.
Quietschgeräusche deuten auf Beschädigungen hin und sollten
vom Fachhändler überprüft werden.
• Alle Schraub- und Nietverbindungen auf Unversehrtheit.
9. Wartungshinweis für den
Fachhandel
Wir empfehlen, mindestens einmal im Jahr den Rollstuhl einer Inspektion
durch den Fachhandel zu unterziehen.
Bei Störungen oder Defekten am Rollstuhl ist dieser unverzüglich dem
Fachhändler zur Instandsetzung zu übergeben.
Die Repatur und der Austausch von Teilen wird vom Fachhändler
durchgeführt.
Dem Fachhändler werden auf Anfrage die notwendigen Informationen
und Unterlagen für die Reparatur und Instandsetzung zur Verfügung
gestellt. Ein Schulungsprogramm für den Fachhandel steht zur
Verfügung.
Für Fragen steht Ihnen der B+B Kundenservice unter der Rufnummer
+49 (0)700/6000 7070 zur Verfügung.
Sie müssen Ihren Rollstuhl regelmäßig gemäß
Wartungsplan überprüfen und als einwandfrei
befinden.
