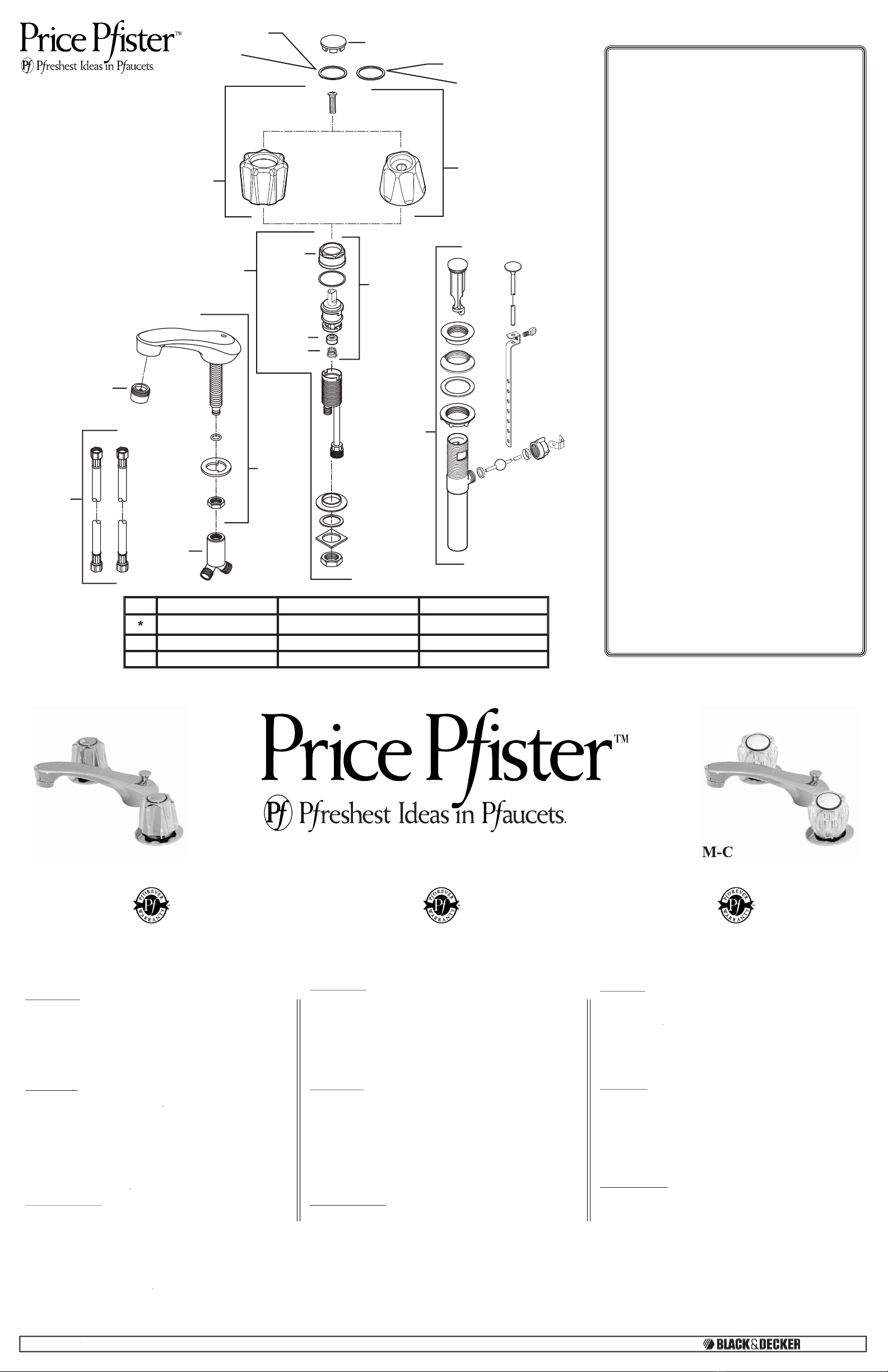

Black & Decker Price Pfister J160M-C User manual

05-09-03 ECN6489A1
28126-0100
A COMPANY
A COMPANY
A COMPANY
A COMPANY
A COMPANY
A COMPANY
A COMPANY
A COMPANY
A COMPANY
A COMPANY
A COMPANY
A COMPANY
A COMPANY
A COMPANY
A COMPANY
A COMPANY
A COMPANY
A COMPANY
A COMPANY
A COMPANY
Copyright
©
2003, Price P ster, Inc.
© 2003, Price P ster, Inc. ©
19701 DaVinci
Lake Forest, CA 92610
Phone: 1-800-Pfaucet
www.pricep ster.com
English
Español
Français
*
Letter Designates Finish
La Letra Indica el Terminado
La Lettre Designe La Fini
A
Polished Chrome
Cromo Pulido
Chrome Poli
S
Stainless Steel
Acero Inoxidable
Acier Inoxydable
J160M-C
J164M-C
J164M-C
J164M-BC
Price P ster
Lifetime Limited Mechanical & P nish Warranty
Covers P nish and Pfunction for as Long as You Own Your Home
(Commercial Applications Limit the Duration of the
Warranties as Provided Below)
Price P ster provides the following Warranties for its products. Proof of Purchase may be required
in order to obtain any of the bene ts set forth below.
Limited Warranties:
Price P ster warrants that for as long as the original purchaser owns the home
in which the Price P ster product (the “Product”) is originally installed, the Product will be free
of all defects in material and workmanship that would impair the intended and proper use of the
Product. If the Product is installed in a commercial application, the above mechanical warranty shall
be limited for a period of ten (10) years from the date of purchase of the Product.
Price P ster warrants against deterioration of the Product’s  nish for as long as the original pur-
chaser owns the home in which the Product is originally installed. If the Product is installed in a
commercial application, the above  nish warranty for Products that do not contain the Pforever
 nish shall be limited to a period of  ve (5) years from the date of purchase.
Exclusive Remedy:
Exclusive Remedy:
In the event of any defect in the Product that breaches the foregoing warran-
ties, Price P ster, at its option, will repair or replace the defective part of the Product. Repair or
replacement of the Product is the exclusive remedy
.
For any remedy under this warranty, Price P ster is to be noti ed describing the problem. In order
to notify Price P ster and receive assistance or service under this warranty, the original purchaser
may: (1) call 1-866-863-6586 for a consumer service representative who can assist you, or (2)
write consumer service department c/o Price P ster Inc., 19701 DaVinci, Lake Forest, CA 92610
and include a description of the problem, model number, your name, address, phone number and
approximate date of purchase, or (3) email Price P ster’s customer service department by going
to www.PriceP ster.com, or (4) notify the location or distributor from which the Product was
purchased. In any case, you may be required to return the Product to Price P ster for inspection
and proof of purchase may be required
.
Limitations and Exclusions:
PRICE PFISTER WILL NOT BE LIABLE FOR ANY OTHER DAMAGES OR LOSSES,
INCLUDING, BUT NOT LIMITED TO, INCIDENTAL AND/OR CONSEQUENTIAL DAM-
AGES, REGARDLESS OF THE LEGAL THEORY ASSERTED, INCLUDING ANY CLAIM
OR BREACH OF WARRANTY HEREUNDER OR ANY OTHER CAUSE, AND WHETHER
ARISING IN CONTRACT OR IN TORT (including negligence and strict liability).
Price P ster has the right to discontinue or modify any product at any time. Some states do not
allow limitations or exclusions of incidental or consequential damages, so the above limitations or
exclusions may not apply to you. This warranty gives you speci c legal rights, and you may also
have other rights which vary from state to state
.
The above warranties do not cover damage resulting from improper maintenance, repair, cleaning,
installation, misuse, abuse, alterations, accidents or Acts of God.
Price P ster
Garantía Mecánica y sobre el Acabado Limitada de por Vida
Cubre las funciones y el acabado por el tiempo en que usted sea propietario de su casa
(Las Aplicaciones Comerciales Limitan la Duración de las Garantías según se indica a
continu-
ación)
Price P ster suministra las siguientes Garantías para sus productos. Es posible que se requiera la presen-
tación de una Prueba de compra para obtener cualquiera de los bene cios indicados a continuación.
Garantías Limitadas:
Price P ster garantiza que por el tiempo en que el comprador original sea
propietario de la casa en el que se hubiese instalado inicialmente el producto Price P ster (el “Pro-
ducto”), este Producto estará libre de todo defecto en material y mano de obra que pueda afectar el
uso proyectado y correcto del Producto. Si el Producto se instala en una aplicación comercial, la
garantía mecánica que antecede estará limitada a un período de diez (10) años a partir de la fecha
de compra del Producto.
Price P ster garantiza el acabado del Producto contra deterioro por el tiempo en que el comprador
original sea propietario de la casa en la que hubiese instalado inicialmente el Producto. Si el Producto
se instala en una aplicación comercial, la garantía sobre el acabado que precede para Productos que
no contengan el acabado “Pforever” estará limitada a un periodo de cinco (5) años a partir de la
fecha de compra.
Recurso exclusivo:
En el caso de que haya un defecto en el Producto que viole las garantías que
preceden, Price P ster, a su opción, reparará o reemplazará la pieza defectuosa del Producto. La
reparación o el reemplazo del Producto es el recurso exclusivo.
Para todo recurso con respecto a esta garantía, Price P ster deberá ser noti cado, con una descripción
del problema. Para noti car a Price P ster y recibir ayuda o servicio bajo esta garantía, el comprador
original puede: (1) llamar al 1-866-863-6586 para hablar con un representante de servicio al cliente
que lo pueda ayudar, o (2) escribir al departamento de servicio al consumidor, c/o Price P ster
Inc19701 DaVinci, Lake Forest, CA 92610 U.S.A e incluir una descripción del problema, el número
del modelo, su nombre, dirección, número de teléfono y fecha aproximada de compra, o (3) enviar
un e-mail al departamento de servicio al consumidor de Price P ster entrando en la página web
www.PriceP ster.com, o (4) avisarle al lugar o al distribuidor en donde se compró el Producto. En
cualesquiera de los casos, usted deberá devolver el Producto a Price P ster para su inspección y es
posible que se requiera la presentación de una prueba de compra.
Limitaciones y Exclusiones:
Limitaciones y Exclusiones:
PRICE PFISTER NO SE HARÁ RESPONSABLE DE NINGÚN OTRO DAÑO O PERJUICIO, IN-
CLUYENDO, PERO SIN ESTAR LIMITADO A DAÑOS INCIDENTALES Y/O CONSECUENTES,
SIN IMPORTAR LA TEORÍA LEGAL A LA QUE SE ALEGUE, INCLUYENDO TODO RECLAMO
O VIOLACIÓN DE LA GARANTÍA PRESENTE O CUALQUIER OTRA CAUSA, Y YA SEAN
COMO RESULTADO DE UNA RESPONSABILIDAD CONTRACTUAL O EXTRACONTRAC-
TUAL (incluyendo negligencia y responsabilidad estricta).
Price P ster tiene el derecho de discontinuar o modi car cualquier producto en cualquier momento.
Ciertos estados no permiten limitaciones o exclusiones de daños incidentales o consecuentes, de manera
que es posible que las limitaciones o exclusiones que preceden no correspondan en su caso. Esta garantía
le otorga derechos legales especí cos y es posible que usted también tenga otros derechos que di eren
entre un estado y otro.
Las garantías que preceden no cubren daños y perjuicios ocasionados como resultado de mantenimiento,
reparaciones, limpieza o instalación inadecuados, mal uso, abuso, alteraciones, accidentes o causas de
fuerza mayor.
Price P ster
Une garantie limitée à vie
pour ce qui est de l’aspect mécanique et de la  nition,
tant et aussi longtemps que vous serez propriétaire de votre domicile.
(Garantie limitée en cas d’utilisation commerciale - voir ci-dessous)
Veuillez noter qu’une preuve d’achat peut être requise en cas de recours au titre de la garantie.
Garantie limitée:
Tant et aussi longtemps que l’acheteur sera propriétaire du domicile dans lequel
le produit Price P ster a été installé, nous lui garantissons que ce dernier sera exempt de tout défaut
de matériau ou vice de fabrication pouvant en entraver l’utilisation correcte tel que prévu. Dans
le cas des produits d’utilisation commerciale, la garantie exprimée ci-dessus est restreinte à une
période de dix (10) ans
.
Par ailleurs, tant et aussi longtemps que l’acheteur sera propriétaire du domicile dans lequel le produit
Price P ster a été installé, nous lui garantissons un article dont la  nition ne pourra se détériorer.
Dans le cas des produits d’utilisation commerciale qui ne comportent pas la  nition “Pforever”, la
garantie est restreinte à une période de cinq
(5) ans.
Recours exclusif :
En cas de défaut du produit relevant de la garantie, le fabricant pourra, à sa discré-
tion, réparer ou remplacer la partie défectueuse. Cette mesure constitue un recours exclusi
f.
Pour tout recours au titre de la garantie, les clients doivent communiquer avec le fabricant pour lui
faire part du problème. L’acheteur d’origine peut : (1) composer le 1-866-863-6586 pour parler à
un représentant qui l’assistera; (2) écrire au service à la clientèle : Price P ster Inc., 19701 DaVinci,
Lake Forest, CA 92610 U.S.A., et fournir une explication du problème, en précisant le numéro
de modèle, son nom, son adresse et son numéro de téléphone, ainsi que la date d’achat approxima-
tive; (3) communiquer par courrier électronique avec le service à la clientèle en utilisant le site
www.PriceP ster.com, ou (4) aviser le détaillant qui a vendu le produit. On peut être obligé de
retourner le produit au fabricant, et une preuve d’achat peut être exigée.
Limitations et exclusions
PRICE PFISTER NE SERA PAS RESPONSABLE DES AUTRES DOMMAGES OU PERTES,
Y COMPRIS LES DOMMAGES INDIRECTS, INDÉPENDAMMENT DE TOUTE THÉORIE
JURIDIQUE, Y COMPRIS TOUTE RÉCLAMATION SELON LAQUELLE IL Y AURAIT EU
RUPTURE DE GARANTIE, QUE CE SOIT PAR RAPPORT À UN CONTRAT OU PAR VOIE
DE NÉGLIGENCE (cela comprend la négligence et la responsabilité stricte).
Price P ster se réserve le droit de discontinuer ou de modi er un produit en tout temps. Certaines
provinces ne permettent pas l’exclusion ou la limitation des dommages indirects, de sorte que la
limitation exprimée peut ne pas s’appliquer. La présente garantie octroie aux clients certains droits
d’ordre juridique, et ceux-ci pourraient en avoir d’autres, selon la province où ils habitent.
La garantie ne s'applique pas aux dommages résultant d'un entretien, d'un nettoyage ou d'une
installation fautivement effectués, ou encore d'usages fautifs, d'abus, de modi cations, d'accidents
ou de catastrophes naturelles.
Price P ster Consumer Care Guide.
To keep your new faucet looking beautiful, please follow these simple care instructions:
DO:
1.
Simply rinse the faucet with clear water
2.
Dry the faucet with a clean soft cotton cloth.
DO NOT:
Use any abrasive cleansers, cloths, or paper towels.
Use any cleaning agents containing acids, polish abrasives, or
harsh cleaner or soaps.
Regular and routine cleaning will reduce the need for heavy cleaning and polishing. If
heavy cleaning is required, the following procedure is recommended:
1.
Remove as much surface dirt and  lm as possible using clear
water and a soft cotton cloth (as described above).
2.
Use any of the following to remove tough surface  lm and
buildup:
-Mild liquid detergents.
-Clear liquid glass cleaners.
-Non-acidic, non-abrasive gentle liquid or fully dis-
solved
powdered cleansers mixed accord-
ing to manufacture’s
speci cations.
-Non-abrasive liquid polishers
3.
Once clean, rinse faucet again with clear water to thoroughly
remove cleanser and blot dry with a soft cotton cloth.
If you have any doubts or questions concerning care and maintenance of your faucet,
please contact your local authorized Price P ster dealer.
Instructions d’entretien Price P ster pour le consommateur.
Pour que votre nouveau robinet reste comme neuf, merci de suivre ces simples directives
d’entretien:
À FAIRE :
1.
Rincer le robinet à l’eau propre
2.
Sécher le robinet avec un tissu de coton doux propre.
À NE PAS FAIRE :
Utiliser des détergents, tissus ou des papiers abrasifs.
Utiliser des nettoyants contenants des acides, des pâtes à polir,
des nettoyants ou des savons abrasifs.
Un nettoyage régulier réduira le besoin de gros nettoyage. Si un gros nettoyage est exigé,
la procédure suivante est
recommandée:
1.
Enlever autant de saleté et de pellicule que possible en utilisant
de l’eau propre et un tissu de coton doux (comme décrit ci-
dessus.).
2.
Pour des pellicules et accumulations dif ciles à faire partir,
utiliser à votre choix :
- Des détergents liquides doux.
- Des nettoyants-verres liquides sans teintes.
- Des détergents liquides doux non-acides, non-abrasifs ou des
détergents en poudre complètement dissoute mélangée
d’après le cahier des charges de fabrication.
- Des cirages liquides non-abrasifs.
3.
Une fois nettoyé, rincer une fois de plus le robinet avec de l’eau
propre pour enlever tout détergent puis éponger à sec avec un
tissu de coton doux.
Si vous avez des hésitations ou des questions à propos du soin et de l’entretien de votre
robinet, merci de contacter votre revendeur Price P ster agréé
Guía de Price P ster para el Cuidado por el Consumidor.
Para que su grifo nuevo luzca siempre bello, por favor siga estas sencillas instrucciones
de cuidado:
SÍ:
1.
Simplemente enjuague el grifo con agua limpia.
2.
Seque el grifo con un paño de algodón suave y limpio.
NO:
Use limpiadores, paños o toallas de papel abrasivos.
Use agentes limpiadores que contengan ácidos, abrasivos para
pulir, ni limpiadores o jabones ásperos.
La limpieza regular y rutinaria reduce la necesidad de efectuar limpiezas profundas o
pulimentos. Si es necesario efectuar una limpieza profunda, se recomienda hacer lo
siguiente::
1.
Desaloje la mayor cantidad posible de suciedad super cial
usando agua limpia y un paño suave de algodón (como se
explicó anteriormente).
2.
Para desalojar las películas super ciales duras y la
acumulación, use cualquiera de los siguientes productos:
-Detergentes líquidos suaves.
-Limpiadores líquidos y claros para vidrio.
-Limpiadores suaves sin ácidos ni abrasivos, líquidos o de polvo
totalmente disueltos y mezclados de acuerdo a las
especi caciones del fabricante.
-Pulidores líquidos no abrasivos.
3.
Una vez esté limpio el grifo, enjuáguelo nuevamente con agua
limpia para sacar completamente los limpiadores y séquelo por
absorción con un paño suave de algodón.
Si tiene cualquier duda o pregunta relacionada con el cuidado y mantenimiento de su grifo,
por favor póngase en contacto con su proveedor local autorizado de Price P ster.
972-062*
951-037
974-011
950-070
974-013
920-007*
970-005
941-041*
974-104
930-070
BLUE
AZUL
BLEU
RED
ROJO
ROUGE
940-096
940-092A
941-113A
941-116
941-115

1.
2.
4.
3
A
B
C
E
F
G
D
Comment désassembler le robinet pour véri er ou remplac-
er la cartouche ou les sièges de clapet
A.
Fermez l’eau sous l’évier.
B.
Enlevez la poignée en déserrant le bouton et l’anneau de couleur
de température. Dévissez la vis de la poignée.
C.
Déserrez l’écrou de retenue en le tournant dans le sens contraire
des aiguilles d’une montre et en levant la cartouche.
D.
Examinez le siège de clapet en caoutchouc dans le corps du robi-
net. S’il y a des débris à la surface du siège, enlevez-les.
E.
Poussez le siège en caoutchouc avec le bout de votre doigt. S’il
ne bouge pas de haut en bas doucement le ressort (petite extrémité
vers le haut) au-dessous, il faut le replacer. Si le siège en caou-
tchouc est usé ou brisé, il faut le remplacer par un neuf.
F.
Réinsérez la cartouche dans le corps du robinet. Assurez-vous
que les oreilles des deux côtés du capuchon de cartouche entrent
bien dans les fentes sur le corps du robinet. Serrez bien l’écrou de
retenue en le tournant dans le sens des aiguilles d’une montre.
G.
Replacez la poignée
TROUBLE SHOOTING YOUR FAUCET
.
REPARACIÓN DE AVERÍAS DE SU GRIFO
POUR RÉGLER LES PROBLÈMES
Cómo desarmar el grifo para revisar o reemplazar el
cartucho o los asientos de las válvulas:
A.
Cierre el suministro de agua debajo del lavadero.
B.
Quite la manija retirando el botón y el anillo de color
de temperatura. Destornille el tornillo de la manija.
C.
A oje la tuerca de  jación girándola en sentido contra-
horario y levante y retire el conjunto del cartucho.
D.
Inspeccione el asiento de caucho de la válvula en el cu-
erpo del grifo. Quite cualquier residuo de la super cie
del asiento.
E.
Presione el asiento de caucho con la punta del dedo.
Si no se mueve suavemente hacia arriba y hacia abajo,
el resorte (extremo pequeño hacia arriba) debajo del
mismo debe ser reemplazado. Si el asiento de caucho
está gastado o roto, reemplácelo con uno nuevo.
F.
Coloque de nuevo el cartucho en el cuerpo del grifo.
Compruebe que las alas en los dos costados del bonete
del cartucho calcen bien en las ranuras en el cuerpo
del grifo. Atornille  rmemente la tuerca de  jación
girándola en sentido horario.
G.
Coloque de nuevo la manija
How to disassemble your faucet to check or replace the
cartridge or valve seats:
A.
Turn off the water beneath the sink.
B.
Remove the handle by removing the button and tem-
perature color ring. Unscrew the handle screw.
C.
Loosen the retainer nut by turning it counter-clockwise
and lift out the cartridge assembly.
D.
Inspect the rubber valve seat in the faucet body. If
there is debris on the surface of the seat, remove it.
E.
Push the rubber seat with your  nger tip. If it does not
move up and down smoothly the spring (smaller end
up) beneath it needs replacing. If the rubber seat is
worn or broken, replace it with a new one.
F.
Re-insert the cartridge into the faucet body. Make sure
the wings on the two sides of the cartridge bonnet  t
well into the slots on the faucet body. Tightly screw
the retainer nut by turning it clockwise.
G.
Replace the handle.
1-866-863-6586
www.pricep ster.com
Toll free-
Totalmente gratis-
Sans Peage-
Still Have Questions? Need Further Assistance?
Help is just a phone call away.
¿Tiene aún preguntas? ¿Necesita más ayuda? Hay
ayuda disponible con sólo llamar.
Avez-vous encore des questions? Avez-vous besoin
d’aide supplémentaire? Il suf t de nous téléphoner.
Cierre el suministro de agua. Cubra el drenaje del lavadero con un trapo
para evitar perder los elementos pequeños. Extraiga el grifo viejo. Limpie la
super cie del lavadero en preparación para recibir el grifo nuevo.
Fermez l’alimentation en eau. Recouvrez la bonde de l’évier d’un tissu
pour éviter d’y perdre de petits objets. Enlevez le vieux robinet. Nettoyez la
surface de l’évier avant de poser le robinet neuf.
Shut off water supply. Cover sink drain with cloth to avoid losing small
parts. Remove old faucet. Clean sink surface in prep a ra tion for new faucet.
Install faucet through holes in sink. From un der neath sink put washers and
locknuts on faucet threaded shanks, postion faucet, and properly tighten nuts
 rmly.
Instale el grifo en los agujeros del lavamanos. Por debajo del lavamanos,
instale las tuercas y arandelas para retencion en los tubos roscados del grifo.
Localize el grifo adequadamente y apriete las tuercas  rmamente.
Mettez le robinet dans les trous de l’évier. Du dessous de l’évier, mettez les
rondelles et les é
crous
sur les queues  letées du robinet,
place
place
z les robinet et
serrez bien l'écrou.
After installation is complete, remove aerator. Turn water supply valves on
beneath the sink and turn faucet on. Allow both hot and cold water to run
at least one minute each. While water is running, check for leaks. Replace
aerator.
Luego de efectuar la instalación, quite el aereador. Abra las válvulas de
suministro de agua debajo del lavadero y luego el grifo. Deje correr el agua
helada y el agua fría durante un minuto por lo menos. Mientras el agua corre,
veri que que no existan fugas. Coloque de nuevo el aereador.
Une fois la pose terminée, enlevez l’aérateur. Ouvrez les valves d’alimentation
en eau, sous l’évier, ainsi que le robinet. Laissez couler l’eau chaude, puis
l’eau froide, au moins une minute chacune. Pendant que l’eau coule, véri ez
s’il y a des fuites. Remettez en place l’aérateur.
Connect water lines as shown. Connect hot and cold faucet water supply
lines to the water supply valves. Tighten connectors  rmly being careful not
to over tighten.
Conecte las tuberías de agua según se ilustra. Conecte las tuberías de agua
caliente y fría del grifo a las válvulas de suministro de agua correspondientes.
Apriete las conexiones  rmemente, cuidando de no apretarlas demasiado.
Raccordez les conduites d’eau comme illustré. Raccordez les conduites d’eau
chaude et d’eau froide du robinet aux valves d’alimentation en eau. Serrez bien
les raccordements tout en prenant garde de ne pas trop serrer.
FAUCET INSTALLATION
INSTALACIÓN DEL GRIFO
INSTALLATION DU ROBINET
Installation Instructions for 8” Lavatory Faucet
Instrucciones para la instalación del grifo de 8 pulg. para el baño
Installation Instructions for 8” Lavatory Faucet
Instrucciones para la instalación del grifo de 8 pulg. para el baño
Installation Instructions for 8” Lavatory Faucet
Instructions pour l’installation d’un robinet de toilette de 8 po
DRAIN ASSEMBLY INSTALLATION
INSTALACIÓN DEL CONJUNTO DEL DRENAJE
INSTALLATION DU DRAIN
Quite el tapón (1) y destornille la brida (2) del extremo superior del conjunto de vaciado rápido. Inserte el cuerpo del
drenaje (3) con su arandela de apoyo (4), anillo plástico de fricción (5) y tuerca para retención (6), los cuales están
instalados en el cuerpo en ese orden.
Aplique un cordón de sellador de silicona recomendado por A.S.T.M. al lado inferior de la brida (2) y atorníllela
al extremo superior del cuerpo de vaciado rápido. (NO USE UN SELLADOR CON BASE DE ACEITE YA QUE
PODRÍA DAÑAR EL ACABADO)
al extremo superior del cuerpo de vaciado rápido. (NO USE UN SELLADOR CON BASE DE ACEITE YA QUE
PODRÍA DAÑAR EL ACABADO)
al extremo superior del cuerpo de vaciado rápido. (NO USE UN SELLADOR CON BASE DE ACEITE YA QUE
Atornille la cola (7)  rmemente al cuerpo del drenaje (3) con la abertura de la barra de pivote apuntando hacia la parte
de atrás del lavadero. Instale la tuerca para retención (6) haciendo que la arandela de apoyo calce correctamente en
el agujero del drenaje del lavadero. Apriete la tuerca para retención (6)  rmemente. Apriete la tuerca corrediza en el
drenaje de residuos alrededor de la cola. (7)
Destornille la tuerca del cuerpo del drenaje y quite la presilla de resorte (13) de la barra de rótula (8) y coloque la
tuerca (10) en la barra de rótula (8). Inserte la barra de rótula (8) en el agujero lateral del drenaje, deslice la tuerca
(10) en posición y apriétela  rmemente.
Con la barra de levantamiento en posición sobre el grifo, insértela en la banda (11) y sujétela con el tornillo de mariposa
(12). Inserte la barra de pivote en un agujero de la presilla de resorte (13). Guíe la barra de pivote a través de uno de los
agujeros en la banda para la barra de levantamiento (11) y sujétela con el segundo agujero en la presilla de resorte (13).
Ajuste la altura de la barra de levantamiento a ojando el tornillo de mariposa (12) y reposicionándolo  rmemente
.
Coloque el tapón del drenaje (1) en el cuerpo del drenaje.
Remove stopper (1) and unscrew  ange (2) from the top of the pop-up
assembly. Insert drain body (3) with its mack washer (4), plastic friction
ring (5) and locknut (6), which is assembled on the body in that order.
Apply a bead of A.S.T.M. recommended silicone sealer to the underside
of the  ange (2) and screw it into the top of the pop-up body. (DO NOT
USE OIL BASED SEALER AS IT MAY DAMAGE THE FINISH)
Thread the Tailpiece (7) securely into the drain body (3) with the pivot rod
opening facing the back of the sink. Thread up the locknut (6) making
the mack washer  ts properly in the sink drain hole. Tighten locknut (6)
securely. Tighten the slipnut in the waste drain around the tailpiece. (7)
Unscrew the nut from the drain body and take off the spring clip (13) from
the ball rod (8) and place the nut (10) in the ball rod (8). Insert the ball rod
(8) into the side hole of the drain, slide the nut (10) on and tighten securely.
With lift rod in position on the faucet, insert lift rod through the lift rod strap (11) and retain it with thumb screw
(12). Insert piviot rod into one hole of the spring clip (13). Guide the pivot rod through one of the holes in the
lift rod strap (11) and secure it with the second hole in the spring clip (13). Adjust the height of the lift rod by
loosening up the thumb screw (12) and resetting it tightly.
Place the drain stopper (1) into the drain body.
Enlevez le bouchon (1) et dévissez la bride (2) du dessus de la tirette. Insérez dans le corps du drain (3) la rondelle Mack
(4), l’anneau de frottement en plastique (5) et le contre-écrou (6) ; assemblez ces éléments dans le corps dans cet ordre
.
Appliquez un boudin de colle à base de silicone recommandée par l’A.S.T.M. au côté d’en dessous de la bride (2) et
vissez celle-ci dans le dessus de la tirette. (N’UTILISEZ PAS DE COLLE À BASE D’ HUILE CAR CELA POUR-
Appliquez un boudin de colle à base de silicone recommandée par l’A.S.T.M. au côté d’en dessous de la bride (2) et
vissez celle-ci dans le dessus de la tirette. (N’UTILISEZ PAS DE COLLE À BASE D’ HUILE CAR CELA POUR-
Appliquez un boudin de colle à base de silicone recommandée par l’A.S.T.M. au côté d’en dessous de la bride (2) et
RAIT ENDOMMAGER LE FINI.)
Vissez le raccord droit de vidange (7) dans le corps du drain (3), l’ouverture de la tige pivot étant orientée vers l’arrière de
l’évier. Vissez le contre-écrou (6) en vous assurant que la rondelle Mack entre bien dans le trou du drain de l’évier. Serrez
bien le contre-écrou (6). Serrez l’écrou coulissant dans le drain de débris autour du raccord droit de vidange (7)
.
Dévissez l’écrou du corps du drain et retirez la bague de serrage (13) du levier à rotule (8) et placez l’écrou (10) dans le levier
à rotule (8). Insérez le levier à rotule (8) dans le trou de côté du drain, insérez l’écrou (10) et serrez-le comme il faut.
La tige de levage étant en place sur le robinet, insérez la tige de levage dans la connexion de la tige de levage (11) et
 xez-la avec une vis à tête moletée (12). Insérez la tige pivot dans un trou de la bague de serrage (13). Guidez la tige
pivot dans l’un des trous dans la connexion de la tige de levage (11) et  xez-la dans le second trou de la bague de
serrage (13). Ajustez la hauteur de tige de levage en déserrant la vis à tête moletée (12) puis en la resserrant bien.
Placez le bouchon du drain (1) dans le corps du drain.
All installations can vary depending on how your previous faucet was
installed. Necessary supplies to install your faucet are not included;
however, they are available where plumbing supplies are sold.
Cada instalación puede ser diferente, dependiendo de la forma en
que se encontraba instalado el grifo anterior. No se incluyen todos
los suministros necesarios para instalar su grifo; sin embargo, ellos se
encuentran disponibles en las tiendas de ferretería.
La pose est susceptible de varier selon la façon dont le robinet antéri-
eur a été posé. L’équipement nécessaire pour poser le robinet n’est pas
compris. On peut toutefois se le procurer chez un distributeur d’articles
de plomberie.
When using compression  ttings in this package, with these types of instal-
lations, the installer must  are or bead the supply tubes to avoid blow-out
conditions. Avoiding such steps in the installation of the unit may result in
water damage.
Lorsqu’il utilise les embo tements par compression dans cet équipement,
avec ces types d’installations, l’installateur doit évaser ou reborder le tube
d’alimentation pour éviter les conditions de gon ement. En évitant d’effectuer
de telles étapes durant l’installation de cette unité, cela peut provoquer un
dégât des eaux.
Cuando use accesorios de compresión en este paquete, con este tipo de
instalaciones, el instalador deberá acampanar o rebordear el tubo de sumi-
nistro para evitar condiciones de explosión. Si se evitan estos pasos en la
instalación de la unidad, pueden ocurrir daños producidos el aqua.
