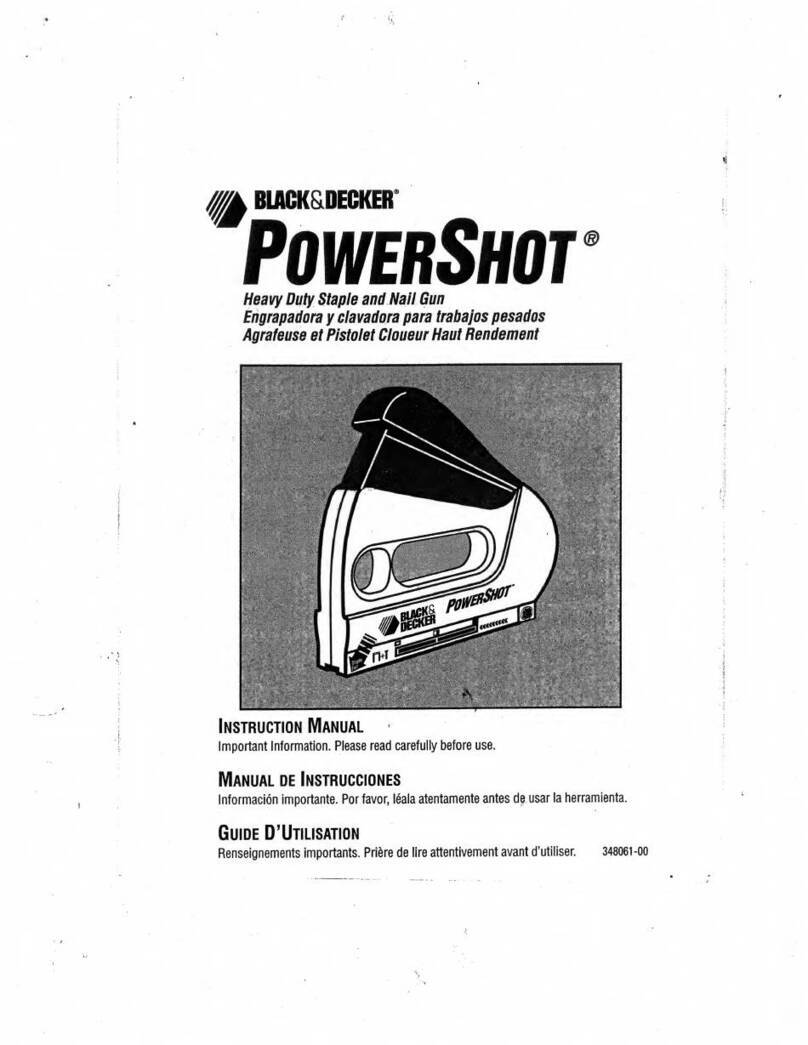

Black & Decker POWERSHOT User manual

Instruction Manual
Important Information. Please read carefully before use.
Manual de Instrucciones
Informacion importante. Por favor, leala atentamente antes de usar la herramienta.
Guide D’Utilisation
Renseignements importants. Pri^re de lire attentivement avant d’utiliser. 348061-00
m BIAGK&DECKER'
PowerShot
Heavy Duty staple anil Nail Gun
Engrapadora y clavatlora para trabajos pesados
Agrafeuse et PIstolet Cloueur Haul Rendement

POWERSHOT® STAPLE AND NAIL SELECTION GUIDE
For best results the POWERSHOT Heavy Duty Staple and Nail Gun has been designed to use
POWERSHOT Brand Heavy Duty .05” crown width staples and type 13 nails, 9/16” in length. It will also
accept other standard .05” crown width heavy duty staples, including Arrow® T-50®* brand staples.
As a general guideline, when stapling or nailing into wood, ailow for leg penetration of approximately 3/16”-1/4”.
n
COMMON ALLIGATIONS FOR STAPLE AND NAIL LENGTH:
1/4”
Display Signs; Window Shades; Window Screens;
Draperies; Sheif Paper; Light Upholstery; Plastic Film;
Decorations.
5/16”
Insulation; Upholstery; Weatherstripping; Wall
Decorations; Crafts; Covering Cornices, Leatherettes.
3/8”
Insulation; Carpeting; Wire Mesh; Plastic or Canvas
Coverings; Roofing Paper; Felt Stripping; Low Voltage
Wiring (Telephone, Telecommunications.)
1/2”
Insulation; Carpet Underlayment; Low Voltage Wiring
(Telephone/Telecommunications); Porch Screens; Picture
Frames; Wire Mesh; Netting; Roofing Paper.
9/16”
Fleavy Insulation; Insulation Board; Fencing; Trellises;
Roofing; Carpeting; Metal Lath; Cornerite; Heavy Wire Mesh.
9/16”
Ceiling
Tile
Ceiling Tile; Carpeting
Picture Frames, Screening Cover Strips, Small Moldings

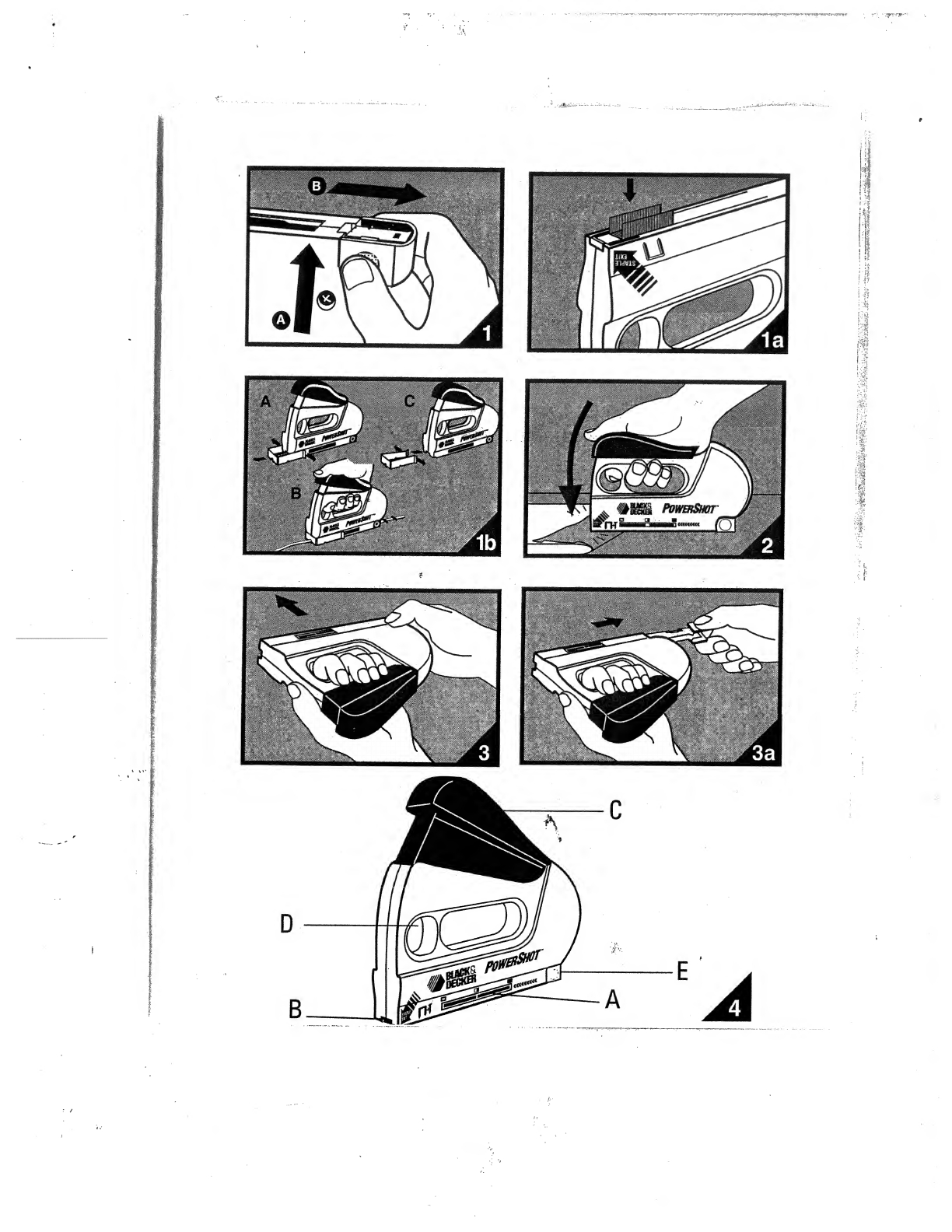

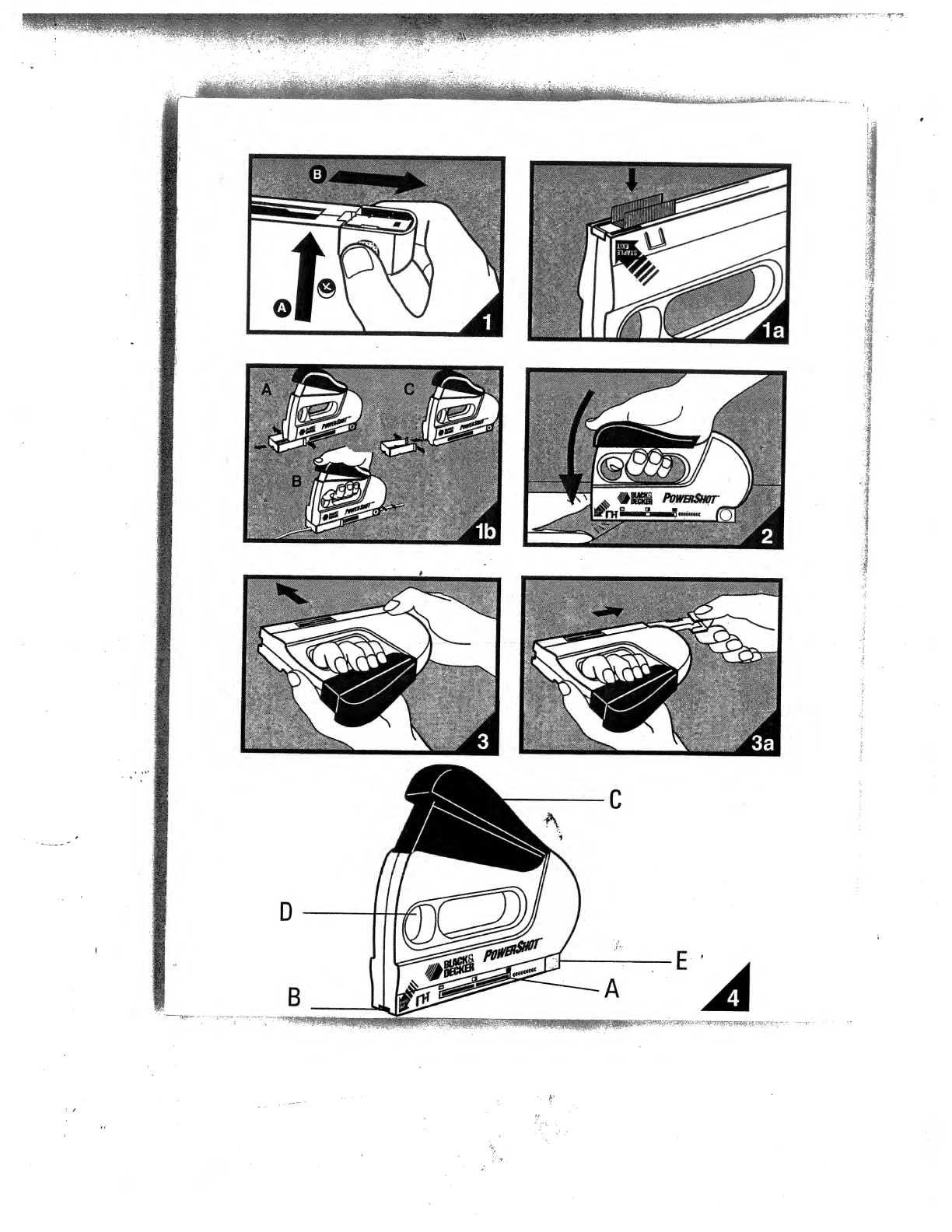

1. Loading Staples or Nails
Make sure there are no staples or nails jammed from previous usage by checking the handle operation.
A CAUTION: IF A STAPLE OR NAIL IS JAMMED, POINT THE GUN AWAY FROM
YOURSELF AND OTHERS BEFORE OPENING THE TRACK AS THE JAMMED
STAPLE OR NAIL MAY BE FIRED OUT UPON OPENING
i) Point the bottom of the gun away from you and turn gun sideways.
ii) Turn gun up, grip track reiease buttons and push away to reiease, then slide the track out, as shown (fig. 1).
iii) Insert a strip of staples in the chamber with the legs pointing up (fig.la). If nails are required, turn gun upside
down and tilt the gun away from yourself and load on the right hand side (as indicated on graphics at the
staple and nail exit) with point facing upwards (fig.la) THE GUN MAY JAM IF NAILS ARE INSERTED IN THE
WRONG SIDE.
*Arrow® and T-50® are registered trademarks of the Arrow Fastener Company.

IV) Slide staple or nail track back into closed position - a click indicates that it is locked in position.
Your staple and nail gun is liow ready for use.
Wire Attachment (fig. 1b)
If your POWERSHOT includes a wire attachment follow these directions:
-Installing (fig. A) Spread sides of wire attachment and push.
-Application (fig. B) Place PowerShot over wire; line up center attachment over wire. Avoid over stapling.
-Removal (fig. C) Spread sides of wire attachment and pull.
2. Using Your POWERSHOT® Staple and Nail Gun
^ 9'''® niaximum ease of use and control. To use,
grasp the handle of the gun, making sure that the staple exit is pointing away from you (fig. 2). Place it firmly on the
mIhK ® f leverage is gained by
pushing down at the front of the handle using the force of your arm rather than just squeezing with the hand. In verti-
cal applications the front finger hole provides added support.
POWERSHOT has many other useful features - each designed to help make stapling easier and more comfortable
A. Staples Remaining Window- This feature is located on the left side of the gun. The colored
staple pusher will indicate how many staples are in the chamber. If the end of the pusher is not visible
fewer than 25 staples are left.
T '"I’®" yee "e®*! sreater precision in placing your
C. Soft Grip Handle
D. Finger Hole
E. Track Release
3. Clearing Staple Jams
In the unlikely event of a staple jam, make sure that the bottom of the gun is pointing away from yourself and others
before carrying out the following instructions. -yiiuMiyuurseiranaoiners
AwARNING: always WEAR EYE PROTECTION.
i) Turn the gun sideways so that the staple exit is pointing away from yourself and others (fig.3).
ii) Carefully release track by gripping buttons and pushing away (fig.3).
ill) Slide track put (fig.Sa) and remove all remaining staples.
A CAUTION: JAMMED STAPLES MAY SPRING FREE UNtjCPECTEDLY AS TRACK IS OPENED
IV) Reload staple gun as described in section 2. ’
NOTE: THE TRACK MOVEMENT MAY BE STIFFEN THAN USUAL IF THERE IS A STAPLE JAM.
Storing Your POWERSHOT®
When you have firiished using your POWERSHOT staple gun, unload remaining staples before storage
Always store in a dry place out of the reach of children. ^
CUSTOMER ASSISTANCE
If you have any questions concerning the operation or application of this product, please contact;
Black & Decker (U.S.) Inc., User Services Department
P.O. Box 618,626 Hanover Pike, Hampstead, MD 21074-0618
For information or technical assistance call 1-800-54-HOW-TO

A mTO MINIMIZE THE rilSK OF EYE INJURY,
ALWAYS USE EYE PROTECTION. When using mechanical tools basic
safety precautions should always be followed to reduce the risk of
personai injury, including the foiiowing:
READ ALL INSTRUCTIONS
BE AWARE OF THE STAPLE EXIT POINT. The unique'forward action design of
the PowerShot puts the “high” part of the handle in the front. Be sure this
product is in the proper position in your hand before using. Do not position
non gripping” hand under contact surface of stapler.
2. POINT THE GUN AWAY FROM YOURSELF AND OTHERS at all times and
especially when opening the track to clear a jammed staple. As the track is
opened, the jammed staple may be shot out unexpectedly.
3. PLACE STAPLE EXIT POINT FIRMLY AGAINST WORK SURFACE BEFORE
FIRING. Staples fired “into the air” can cause serious injury.
4. ALWAYS USE THE PROPER STAPLE SIZE. This product accepts .05” wire
gauge heavy duty staples only. Do not try to use light duty (.03”), desk, or
wire staples in this product.
5. KEEP WORK AREA CLEAN. Cluttered areas and beiges invite injuries.
6. CONSIDER WORK AREA ENVIRONMENT. Don’t expose tool to rain Keep
work area well lit.
7. KEEP CHILDREN AWAY. All visitors should be kept away from work area. Do
not let visitors contact tool.
8. STORE IDLE TDOLS. When not in use, tools should be stored in dry, high or
locked-up place — out of reach of children.
9. DON’T OVERREACH. Keep proper footing and balance at all tirtiies.
10. STAY ALERT. Watch what you are doing. Use common sense. Do not operate
tool when you are tired.
11 . BE CAUTIOUS NOT TO STAPLE INTO ELECTRICAL WIRES especially those
which may be hidden from view.
SAVE THESE INSTRUCTIONS FOR FUTURE USE
IMPORTANT
To assure product safety and reliability, repairs and maintenance and other adjustments should be performed by
qualified Black & Decker Service Center staff. This tool contains no customer serviceable components.
Home Use Warranty (A Full Two Year Warranty)
Black & Decker (U.S.) Inc. warrants this product for two years against any defects due to faulty materials or work¬
manship. Please return the complete unit, transportation prepaid, to the seller (if a participating retailer) for free
repair or replacement (Proof of purchase may be required). The unit may also be returned to a Black & Decker
Service Center or Authorized Service station, listed under “Tools, Electric" in the yellow pages for free replace¬
ment at our option. This warranty does not apply to accessories. This gives you specific legal rights and you may
have other rights which vary from state to state. Should you have any questions, contact your nearest Black &
Decker Service Center manager.
IMPORTANT SAFETY INSTRUCTIONS

i!X3 i
•rwvts

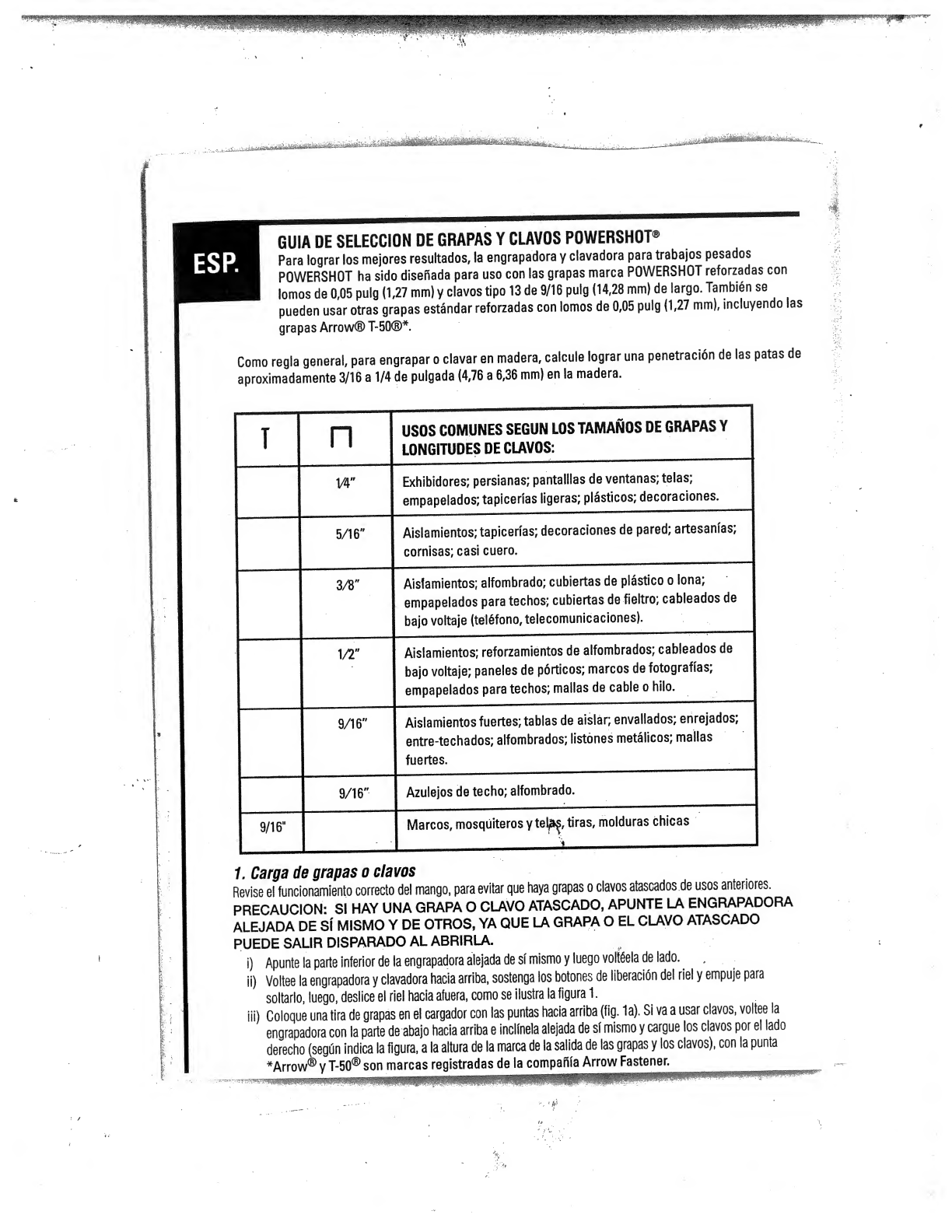

iUIA DE SELECCION DE GRAPAS Y CLAVOS POWERSHOF
Para lograr los mejores resultados, la engrapadora y clavadora para trabajos pasados
POWERSHOT ha sido disefiada para uso con las grapas marca POWERSHOT riforiadas con
lomos de 0,01 pylg (1,27 mm) y clavos tipo 13 de 9/16 pulg (14,28 mm) di largo. Tambiin ss
puaden usar otras grapas estandar reforzadas con lomos de 0,08 pulg (1,27 mm), incluyendo las
grapas Arrow® T-50®*.
Como regia general, para engrapar o clavar en madera, calcule lograr una penetracion de las patas de
aproximadamente 3/16 a 1/4 de pulgada (4,76 a 6,36 mm) en la madera.
USDS COMUNES SEGUN LOS TAMANOS DE GRAPAS Y
LON G ITUDES DE CLAVOS: __
Exhibidores; persianas; pantalllas de ventanas; telas;
empapelados; tapicerias ligeras; plasticos; decoraciones.
Aislamientos; tapicerias; decoraciones de pared; artesanlas;
cornisas; casi cuero.
Aislamientos; alfombrado; cubiertas de plastico o Iona;
empapelados para techos; cubiertas de fieltro; cableados de
bajo voltaje (teldfono, telecomunicaciones).
Aislamientos; refprzamientos de alfombrados; cableados de
bajo voltaje; paneles de porticos; marcos de fotograflas;
empapelados para techos; mallas de cable o hilo.
Aislamientos fuertes; tables de aislar, envallados; erirejados;
entre-techados; alfombrados; listones metilicos; mallas
fuertes.
9/16" I Azulejos de techo; alfombrado.
I Marcos, mosquiteros y te^, tiras, molduras chicas
1. Carga de grapas a clavos
Revise el funcionamiento correcto del mango, para evitar que haya grapas o clavos atascados de usos anteriores.
PRECAUCION: SI HAY UNA GRAPA O CLAVO ATASCADO, APUNTE LA ENGRAPADORA
ALEJADA DE SI MISMO Y DE OTROS, YA QUE LA GRAPA O EL CLAVO ATASCADO
PUEDE SALIR DISPARADO AL ABRIRLA.
i) Apunte la parte inferior de la engrapadora alejada de sf mismo y luego volfeela de lado.
ii) Voltee la engrapadora y clavadora hacia arriba, sostenga los botones de liberacidn del riel y empuje para
soltarlo, luego, deslice el riel hacia afuera, como se ilustra la figura 1.
iii) Coloque una tira de grapas en el cargador con las puntas hacia arriba (fig. la). Si va a usar clavos, voltee la
engrapadora con la parte de abajo hacia arriba e incKnela alejada de s( mismo y cargue los clavos por el lado
derecho (segiin indica la figura, a la altura de la marca de la salida de las grapas y los clavos), con la punta
*Arrow® y T-50® son marcas registradas de la compafila Arrow Fastener.

hacia arriba (fig. 1a), LA ENGRAPADORA SE PUEDE ATASCAR SI COLOCA LOS CLAVOS POR EL LADO
EQUIVOCADO.
iv) Deslice el riel de grapas o clavos a su posicidn cerrada, un die indica que ha quedado debidamente trabado.
La engrapadora y clavadora estd lista para usar.
Accesorio para cables (fig.1b)
Si la pistola POWERSHOT incluye una accesorio para cables siga las instrucciones siguientes:
-Instalacifin (fig. A) Abra los lados del accesorio para cables y presione.
-Uso (fig. B) Ponga la pistola POWERSHOT sobre el cable: coloque el centre del accesorio alineado sobre el cable.
-Desmontaje (fig. C) Abra los lados del accesorio para cables y tire.
2. Uso de la engrapadora y clavadora POWERSHOT®
La engrapadora y clavadora POWERSHOT tiene un diseiio de accidn progresiva unica para facilitar al mSximo su uso
y control. Para usarla, empufle el mango, asegurdndose de que la salida de las grapas est§ apuntando alejada de sf
mismo (fig. 2). Coldquela firmemente sobre la pieza de trabajo y empuje en forma pareja con la mano hacia la salida
de las grapas para activarla. Para obtener la pofencia mdxima, empuje la parte delantera del mango hacia abajo,
usando la fuerza de todo su brazo, en vez de apretar solamente con la mano. Para las aplicaciones verticales, el orifi-
cio delantero para el dedo proporciona soporte adicional.
POWERSHOT tiene muchas otras caracterfsticas dtiles, cada una disehada para hacer el engrapado mds Mcil y
edmodo (fig. 4).
A. Ventanilla indicadora de grapas restantes- Esta caracterfstica se encuentra en el lado izquierdo
de la engrapadora. El impulsor de grapas, de color, indica cudntas grapas quedan en el cargador. Si no se ve
el extreme del impulsor por la ventanilla, significa que quedan menos de 25 grapas.
B. Indicador de la salida de grapas-Use el indicador de la salida de grapas cuando necesite gran pre-
cisidn al engrapar. La muesca en el frente de la engrapadora muestra por donde salen las puntas de las
grapas. Las grapas salen atrds de la muesca negra (fig. 4a)
C. Mango Suave
D. Agujero para el dedo
E. Bot6n para abrir el carril
3. Como desatascar la engrapadora
En caso de atasco de grapas, asegdrese de que la parte de abajo de ia engrapadora apunte alejada de s( mismo y
otras personas antes de seguir estas instrucciones:
ADVERTENCIA: SIEMPRE LLEVE PROTECCION PARA LA VISTA.
i) Voltee la engrapadora de lado apuntando alejada de sf mismo y de otras personas (fig. 3).
ii) Suelte el carril cuidadosamente apretando los botones v empujando hacia afuera (fig. 3).
iii) Deslice el carril hacia afuera (fig. 3a) y saque las grapasffestantes.
PRECAUCION: LAS GRAPAS ATASCADAS PU^DEN SALIR DISPARAOAS AL ABRIR
EL CARRIL.
iv) Vuelva a cargar la engrapadora como se describe el la seccidn 2.
NOTA: EL MOVIMENTO DEL CARRIL PUEDE SER MENOS SUAVE DE LO NORMAL DEBIDO A UN
ATASCO.
Almacenamlento de SU POWERSHOT®
Cuando termine de usar su POWERSHOT, extraiga las grapas sobrantes antes de guardar la engrapadora.
Gudrdela siempre en un sitio seco y fuera del alcance de los ninos.

IMPORTANTE
Para garantizar la seguridad y confiabilidad, todos los arreglos, mantenimientos y otros ajustes deben realizarse por personas
calificadas de un cenlro de servicio de Black & Decker. Esta herramlenta no tiene ninguna pleza reparable.
IMPORTANTESINSTRUCCIONES DE SEGURIDAD
ADVERTENCIA: PARA RECUCIR AL MIMINO LAS LESIONES A LOS
OJOS, SIEMPRE LLEVE PROTECCION PARA LA VISTA.
Cuando use herramientas mecanicas, siempre debe seguir las
precauciones basicas de seguridad para reducir el riesgo de lesiones
personales, entres ellas:
_ LEA TODAS LAS INSTRUCCIONES ._
ESTE CONSCIENTE DEL PUNTO DE SALIDA DE LA GRAPA. El diseno unico de la
POWERSHOT pone la parte alta del mango al frente. Asegurese de que esta
herramlenta este en la posicion correcta en su mano antes de usarla. No ponga la
mano libre debajo de la engrapadora.
2. APUNTE LA ENGRAPADORA ALEJADA DE SI MISMO Y DE LOS DEMAS
en todo momento y sobre todo cuando abra la engrapadora para sacar las grapas
atascadas. Cuando abra el carril, las grapas atascadas se pueden disparar
inesperadamente.
3 UBIQUE EL PUNTO DE SALIDA DE LAS GRAPAS FIRMEMENTE CONTRA LA
SUPERFICIE A ENGRAPAR. Las grapas disparadas “al aire” pueden causar
lesiones graves.
4. SIEMPRE USE EL TAMARO APROPIADO DE GRAPAS. Este producto solo acepta
grapas reforzadas de 0,05 pulg (1,27 mm) y clavos tipo 13. No intente usar grapas
ligeras de escritorio, de alambre o cualquier grapa de 0,03 pulg (0,76 mm).
5. MANTENGA EL AREA DE TRABAJO LIMPIA. Las dreas y los bancos de trabajo
desordenados facilitan Ids lesiones.
6. CONSIDERE el AMBIENTE de TRABAJO. No exponga la herramlenta a la Iluvia.
Mantenga la zona de trabajo bien iluminada. ^
7. MANTENGA ALEJADOS A LOS NINOS. Todos lolSfisitantes deben mantenerse
lejos del area de trabajo. No permita que los visitarttes toquen la herramlenta.
8. GUARDE LA HERRAMIENTA DESPUES DE USARLA. Las herramientas se deben
guardar en un sitio seco, bajo Have o fuera del alcance de los ninos.
9. TRABAJE COMODAMENTE. Siempre mantenga su equilibrio y los pies bien
apoyados.
10. MANTENGASE ALERTA. Ponga atencion a lo que hace. Use,fil sentido comun. No
use la herramlenta cuando esta cansado.
11. SEA PRECAVIDO. NO ENGRAPE EN CABLES ELECTRICOS especialmente los que
no estan a la vista.
GUARDE ESTAS INSTRUCCIONES PARA UNA REFERENCIA FUTURA

UiX3 i
amis.

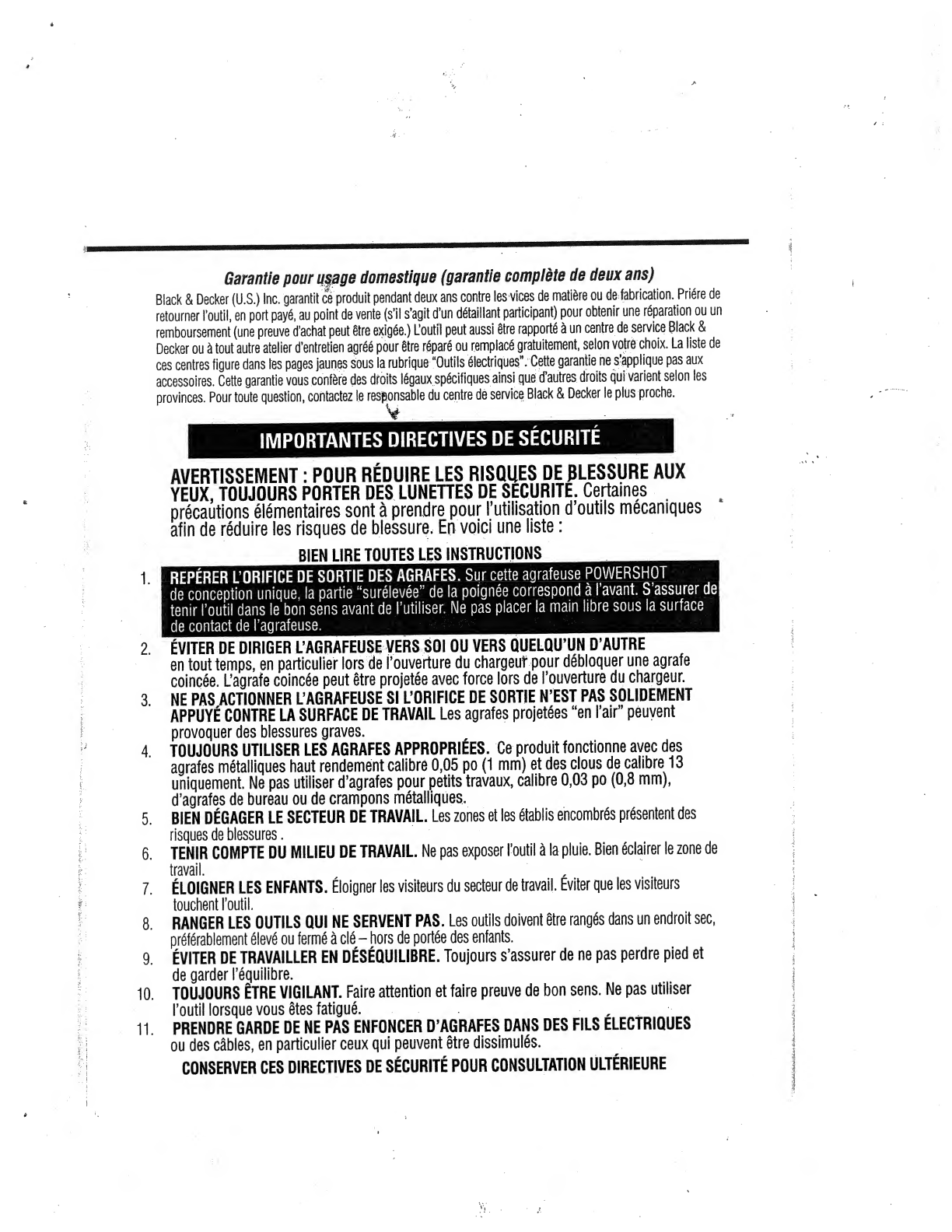

SELECTION D|$ AGRAFES ET DES CLOUS POWERSHOT®
Pour obtenir un meilieur rendement avec I’agrafeuse et le pistolet cloueur POWERSHOT naut
rendement, il est recommandd d’utiliser des agrafes de marque POWERSHOT haul rendement calibre
0 05 po (127 mm) et des clous de calibre 13 de 9/16 po (14,28 mm) de longueur. Elle accepte toutefois
d'autres agrafes haut rendement calibre 0,05 po (1,27 mm), y compris les agrafes de marque Arrow ®
T-50®*.
De fagon gdn^rale, pour I'utilisation df s le bois, I'agrafe doit s'enfoncer d'environ 3/16 po a 1/4 po (4,76 mm
a 6,36 mm). y
_ ^ -— - 1
APPLICATIONS COURANTES SELON LA LONGUEUR
DES AGRAFES ET DES CLOUS:
Affiches, stores, moustiquaires, rideaux, papiers protecteurs,
tissus, pellicules de plastique, decoration. _
Isolation, capitonnage, calfeutrage, decorations morales, bricolage,
recouvrement de corniche, similicuir. _
3/13” Isolation, moquettes, grillages, bSches en plastique ou en toile,
gainage, carton bitume pour toiture, garnitures de feutre, fils i
faible tension (telephone, telecommunications) _
1/2” Isolation, sous-tapis, fils e faible tension (telephone,
telecommunications), moustiquaires, cadres, grillages, filets,
carton bitume pour toiture. _
” 9/16“ Isolation haut rendement, panneau Isolant, clStures, treillis,
tortures, moquettes, lattes metalliques, renforts d’angle, grillages
de gros calibre. _____
9/16” Carreaux de plafond, moquettes.
9/16”
Carreaux de plafond
Encadrements, bordures de moustiquaires, petites moulures.

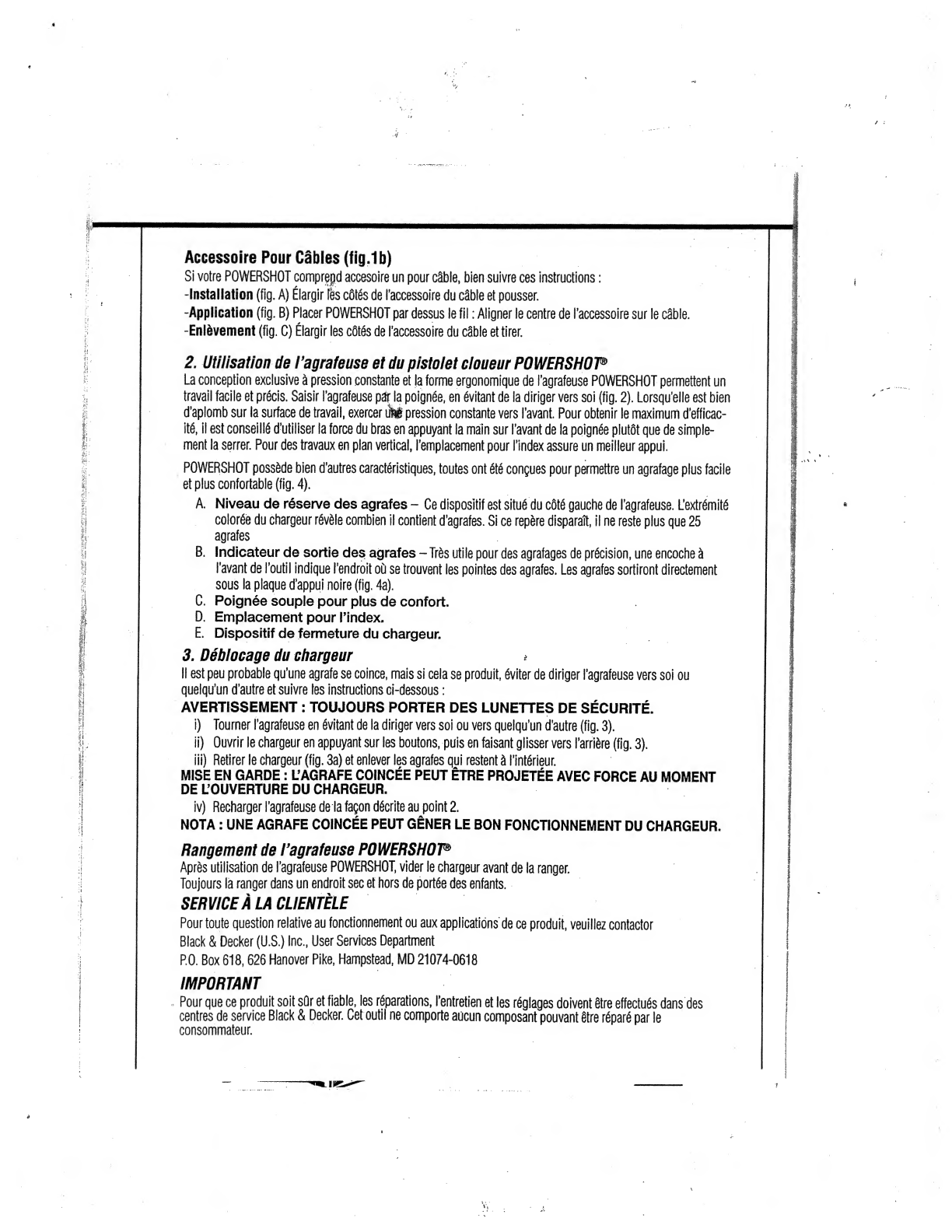

I.Chargement des agrafes OU des Clous ...
Faire fonctionner le levier de I'agrafeuse pour s’assurer qu’aucune agrafe ou qu’aucun clou n’est teste coince.
MISE EN GARDE ■ SI UNE AGRAFE OU UN CLOU EST COINCE, OUVRIR LE CHARGEUR EN EVITAHT
KiKwRAFEuIe 5eR5 SOI ou VERS LES AUTRES CAR UAGRAFE OU If CLOU COINCE
RISQUE D’ETRE PROJETE AVEC FORCE AU MOMENT DE L’OUVERTURE DU CHARGEUR.
i) inclinerle pistolet enevitant dele pointer vers soi . •
ii) Tourner le pistolet, polgnde vers le bas, saisur le chargeur par les boutons en appuyant pour ouvrir et taire
glisserversI’arriere(fig. 1). ,
Hi) Introduire les agrafes, pointes vers le haut (fig. la). S'il faut mettre des clous, tourner le pistolet en evitant
de le diriger vers soi et le charger du c6td droit (tei qu’illustrd, & la sortie des clous et des agrafes).
Introduire les agrafes, pointes vers le haut. LE PISTOLET PEUT RESTER COINCf SI LES CLOUS SONT
INSURES DU MAUVAISCflTE
iv) Remettre le chargeur d’agrafes ou de clous en place, un ddclic indique que le dispositif de fermeture est
enclenchd.
L’agrafeuse et le pistolet cloueur peuvent maintenant Stre utilises
*Arrow® etT-50® sont des marques deposees de I'Arrow Fastener Company.
