Black & Decker MTJS1 User manual

MTJS1
www.blackanddecker.eu

2
A

3
ENGLISH
(Original instructions)
Intended use
Your BLACK+DECKER multi-purpose tool has been
designed for a wide range of DIY applications.
Using the saw head (MTJS1), this tool is intended
for sawing wood, metal and plastics.
This tool is intended for consumer use only.
Safety instructions
General power tool safety warnings
@Warning! Read all safety warnings
and all instructions. Failure to follow
the warnings and instructions listed
below may result in electric shock, re
and/or serious injury.
@Warning! Read all safety warnings
and all instructions provide with your
power tool (MT143, MT350, MT108
or MT18) before using this accessory.
Failure to follow the warnings and in-
structions may result in electric shock,
re and/or serious injury.
Save all warnings and instructions for future
reference. The term “power tool” in the warnings
refers to your mains operated (corded) power tool
or battery operated (cordless) power tool.
@Warning! Additional safety warnings
for jigsaws and reciprocating saws
u Hold power tool by insulated gripping sur-
faces when performing an operation where
the cutting accessory may contact hidden
wiring. Cutting accessory contacting a “live”
wire may make exposed metal parts of the
power tool “live” and could give the operator an
electric shock
u Use clamps or another practical way to se-
cure and support the workpiece to a stable
platform. Holding the work by hand or against
your body leaves it unstable and may lead to
loss of control.
u Keep hands away from cutting area. Never
reach underneath the work piece for any
reason. Do not insert ngers or thumb into the
vicinity of the reciprocating blade and blade
clamp. Do not stabilize the saw by gripping the
shoe.

4
ENGLISH
(Original instructions)
u Keep blades sharp. Dull or damaged blades
may cause the saw to swerve or stall under
pressure. Always use the appropriate type of
saw blade for the workpiece material and type
of cut.
u When cutting pipe or conduit, make sure that
they are free from water, electrical wiring, etc.
u Do not touch the workpiece or the blade
immediately after operating the tool. They can
become very hot.
u Be aware of hidden hazards, before cutting into
walls, oors or ceilings, check for the location
of wiring and pipes.
u The blade will continue to move after releasing
the switch. Always switch the tool off and
wait for the saw blade to come to a complete
standstill before putting the tool down.
@Warning! Contact with, or inhalation
of dusts arising from cutting applica-
tions may endanger the health of the
operator and possible bystanders.
Wear a dust mask specically
designed for protection against dust
and fumes and ensure that persons
within or entering the work area are
also protected.
u The intended use is described in this instruc-
tion manual. The use of any accessory or
attachment or performance of any operation
with this tool other than those recommended
in this instruction manual may present a risk of
personal injury and/or damage to property.

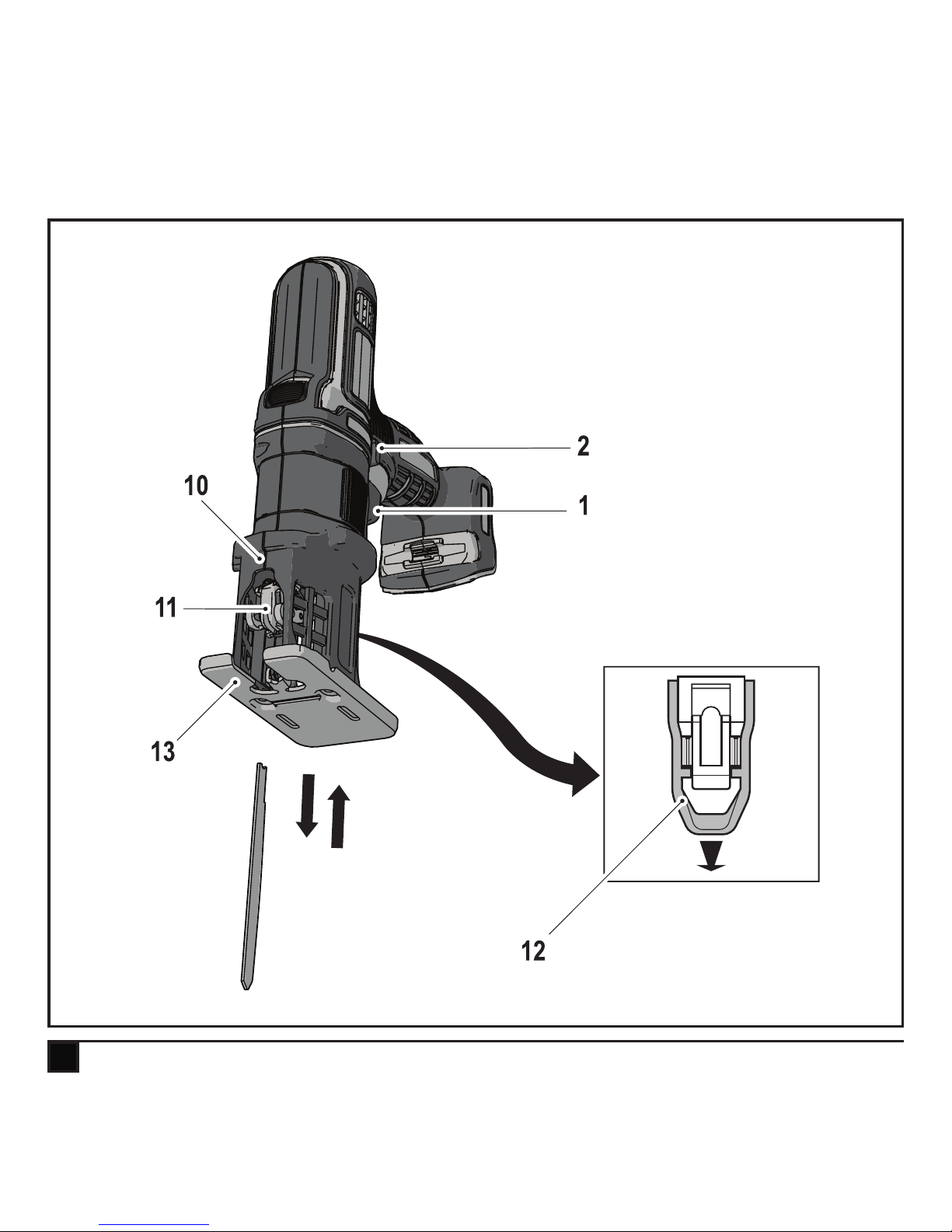

Features (g. A)
Tool shown is MT143. Other tools are available for
use with this tool head.
This tool includes some or all of the following
features.
10. Jigsaw head
11. Blade clamp
12. Blade clamp lever
13. Shoe
Assembly
Warning! Before assembly, remove the battery
from the tool.
Fitting and removing a saw blade (g. A)
u Lock the tool by setting the forward/reverse
slider (2) to the centre position.
u To t a saw blade, press the blade clamp lever
(12) down (located at the rear of the jigsaw
head) and hold it in this position.

5
ENGLISH
(Original instructions)
u Insert the saw blade into the blade clamp (11)
as shown. Make sure that the teeth are point-
ing to the front.
u Release the lever.
u To remove the saw blade, press the blade
clamp lever (12) down and pull the saw blade
from the holder.
Use
Warning! Let the tool work at its own pace. Do not
overload.
Sawing
Note: Ensure the forward reverse slider (2) is not
in the locked position.
u To switch the tool on, press the variable speed
switch (1). The tool speed depends on how far
you press the switch.
u To switch the tool off, release the variable
speed switch.
Hints for optimum use
Sawing
u Always use the appropriate type of saw blade
for the workpiece material and type of cut.
u If necessary, drill a hole near the starting point
of the cut.
u Switch the tool on and slowly feed the saw
blade into the workpiece at the desired starting
point.
When cutting sheet metal:
u Clamp a piece of plywood or soft wood to the
back of the workpiece and saw through the
combination in order to obtain a clear cut.
u Do not force the saw blade into the workpiece.
Note that cutting sheet metal will normally
take more time than sawing thicker wooden
workpieces.
u Spread a thin lm of oil along the cutting line
before sawing.
u To cut, switch the tool on and move it down
until the saw blade is exactly over the point of
entry. Lower the rear of the shoe towards the
workpiece, maintaining a rm pivoting pressure
on the saw shoe. With the shoe at on the
workpiece, feed the blade into the workpiece.
When cutting laminates:
u Cut thin laminates with the back surface facing
up, as splintering is most likely to occur on the
side of the workpiece facing the saw shoe.
u For clean cuts, clamp a piece of plywood or
hardboard to both sides of the laminate and cut
through the resulting sandwich.

6
ENGLISH
(Original instructions)
Accessories
The performance of your tool depends on the
accessory used. BLACK+DECKER and Piranha ac-
cessories are engineered to high quality standards
and designed to enhance the performance of your
tool. By using these accessories you will get the
very best from your tool.
Technical data
MTJS1
(14.4V) (H1)
MTJS1
(Max) (H1)
No-load speed min-1
2500 2700
Weight
kg 1.3 1.5
Max. depth of cut
Wood mm
45 45
Steel mm
5 5
Aluminium mm
10 10
Level of sound pressure according to EN 60745:
Sound pressure (LpA) 82.2 dB(A), uncertainty (K) 3 dB(A)
Sound power (LWA) 93.2 dB(A), uncertainty (K) 3 dB(A)
Vibration total values (triax vector sum) according to EN 60745:
Cutting boards (ah, B) 5.6 m/s2, uncertainty (K) 1.5 m/s2
Cutting sheet metal (ah, M) 6.7 m/s2, uncertainty (K) 1.5 m/s2
Guarantee
Black & Decker is condent of the quality of its
products and offers an outstanding guarantee. This
guarantee statement is in addition to and in no way
prejudices your statutory rights. The guarantee is
valid within the territories of the Member States of
the European Union and the European Free Trade
Area.
If a Black & Decker product becomes defective
due to faulty materials, workmanship or lack of
conformity, within 24 months from the date of
purchase, Black & Decker guarantees to replace
defective parts, repair products subjected to fair
wear and tear or replace such products to ensure
minimum inconvenience to the customer unless:

7
ENGLISH
(Original instructions)
u The product has been used for trade, profes-
sional or hire purposes;
u The product has been subjected to misuse or
neglect;
u The product has sustained damage through
foreign objects, substances or accidents;
u Repairs have been attempted by persons
other than authorised repair agents or Black &
Decker service staff.
To claim on the guarantee, you will need to submit
proof of purchase to the seller or an authorised
repair agent. You can check the location of your
nearest authorised repair agent by contacting
your local Black & Decker ofce at the address
indicated in this manual. Alternatively, a list of
authorised Black & Decker repair agents and full
details of our after-sales service and contacts are
available on the Internet at: www.2helpU.com
Please visit our website www.blackanddecker.
co.uk to register your new BLACK+DECKER product
and to be kept up to date on new products and
special offers. Further information on the BLACK+
DECKER brand and our range of products is avail-
able at www.blackanddecker.co.uk
EC declaration of conformity
MACHINERY DIRECTIVE
%
MTJS1
Black & Decker declares that these products
described under “technical data” are in compliance
with:
2006/42/EC, EN60745-1, EN60745-2-1,
EN60745-2-11
These products also comply with Directive
2014/30/EU and 2011/65/EU. For more informa-
tion, please contact Black & Decker at the following
address or refer to the back of the manual.
The undersigned is responsible for compilation of
the technical le and makes this declaration on
behalf of Black & Decker.
R. Laverick
Engineering Manager
Black & Decker Europe, 210 Bath Road, Slough,
Berkshire, SL1 3YD
United Kingdom
08/09/2014

8
(Übersetzung der ursprünglichen Anweisungen)
DEUTSCH
Bestimmungsgemäße Verwendung
Das BLACK+DECKER Multifunktionswerkzeug wurde
für zahlreiche Heimwerkerarbeiten entwickelt.
Mit dem Sägekopf (MTJS1) ist das Gerät zum
Sägen von Holz, Metall und Kunststoff ausgelegt.
Dieses Gerät ist nicht für den gewerblichen Einsatz
bestimmt.
Sicherheitshinweise
Allgemeine Sicherheitswarnungen für das
Gerät
@Achtung! Lesen Sie sämtliche Sicher-
heitswarnungen und Anweisungen.
Die Nichteinhaltung der folgenden
Warnungen und Anweisungen kann
einen elektrischen Schlag, Brand
und/oder schwere Verletzungen
verursachen.
@Achtung! Lesen Sie vor Inbetrieb-
nahme sämtliche Sicherheitshinweise
und Anweisungen, die im Lieferum-
fang des Geräts (MT143, MT350,
MT108 oder MT18) enthalten sind.
Die Nichteinhaltung der nachstehend
aufgeführten Warnhinweise und
Anweisungen kann einen elektrischen
Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Sicherheitswarnungen und
Anweisungen gut auf. Der Begriff “Gerät” bezieht
sich auf netzbetriebene Geräte (mit Netzkabel) und
auf akkubetriebene Geräte (ohne Netzkabel).
@Achtung! Zusätzliche Sicherheitshin-
weise für Stichsägen und Handsägen
u Halten Sie das Gerät an den isolierten
Griffächen fest, wenn Sie Arbeiten aus-
führen, bei denen verdeckte Kabel durch
Werkzeuge beschädigt werden könnten.
Der Kontakt mit stromführenden Leitungen
kann auch offenliegende Metallteile am Gerät
unter Strom setzen und zu einem Stromschlag
führen.

9
(Übersetzung der ursprünglichen Anweisungen)
DEUTSCH
u Fixieren Sie das Werkstück mit Zwingen
oder ähnlichen Hilfsmitteln auf einer stabi-
len Oberäche. Ein Werkstück, das mit der
Hand oder gegen den Körper gehalten wird, ist
unzureichend befestigt und kann leicht außer
Kontrolle geraten.
u Halten Sie Ihre Hände von der Schneidzone
fern. Greifen Sie niemals unter das Werkstück.
Bewegen Sie Ihre Finger nicht in die Nähe des
sich bewegenden Sägeblattes und dessen
Klemme. Versuchen Sie nicht, die Säge zu
stabilisieren, indem Sie diese am Sägeschuh
halten.
u Halten Sie die Sägeblätter scharf. Stumpfe
oder beschädigte Sägeblätter können dazu
führen, dass die Säge unter Druck blockiert
oder ausbricht. Verwenden Sie immer ein
für das jeweilige Werkstück und die Art des
Schnittes geeignetes Sägeblatt.
u Achten Sie beim Sägen von Rohren oder
Leitungen darauf, dass diese frei von Wasser,
Stromkabeln und Ähnlichem sind.
u Berühren Sie das Werkstück oder das Säge-
blatt nicht direkt nach dem Gebrauch. Beides
kann sehr heiß werden.
u Achten Sie auch auf nicht sichtbare Gefahren,
wenn Sie in Wände, Böden oder Decken
sägen. Prüfen Sie diese Stellen auf dahinterlie-
gende Kabel oder Rohre.
u Das Sägeblatt bewegt sich auch dann noch,
wenn Sie den Schalter losgelassen haben.
Schalten Sie das Gerät vor dem Ablegen stets
aus, und warten Sie, bis das Sägeblatt zum
Stillstand gekommen ist.
@Achtung! Die Berührung und das
Einatmen von Stäuben, die beim
Sägen von Materialien entstehen,
können beim Bediener und bei Um-
stehenden gesundheitliche Schäden
verursachen. Tragen Sie eine
speziell für den Schutz vor Staub und
Dämpfen vorgesehene Staubmaske,
und stellen Sie sicher, dass auch
andere Personen entsprechend
geschützt sind, die den Arbeitsplatz
betreten oder sich dort aufhalten.
u In dieser Anleitung ist die bestimmungs-
gemäße Verwendung beschrieben. Die Ver-
wendung von Zubehör oder Anbauteilen, die
nicht in dieser Anleitung empfohlen sind, sowie
die Bedienung des Geräts in Abweichung
von den in dieser Anleitung beschriebenen
Verfahren können zu Verletzungen und/oder
Sachschäden führen.

10
(Übersetzung der ursprünglichen Anweisungen)
DEUTSCH
Merkmale (Abb. A)
Abgebildet ist das Gerät MT143. Es stehen weitere
Geräte zur Verwendung mit diesem Werkzeugkopf
zur Verfügung.
Dieses Gerät verfügt über einige oder alle der
folgenden Merkmale.
10. Stichsägekopf
11. Sägeblattklemme
12. Hebel der Sägeblattklemme
13. Sägeschuh
Montage
Achtung! Nehmen Sie vor der Montage den Akku
aus dem Gerät.
Anbringen und Entfernen eines Säge-
blatts (Abb. A)
u Verriegeln Sie das Gerät, indem Sie den Vor-/
Zurückwahlschalter (2) in die mittlere Position
bewegen.
u Drücken Sie zum Anbringen eines Sägeblatts
den Hebel der Sägeblattklemme (12) herunter
(dieser Hebel bendet sich an der Rückseite
des Stichsägekopfes), und halten Sie ihn
gedrückt.
u Setzen Sie das Sägeblatt wie dargestellt in die
Sägeblattklemme (11) ein. Achten sie darauf,
dass die Zähne nach vorne weisen.
u Lassen Sie den Hebel los.
u Drücken Sie den Hebel der Sägeblattk-
lemme (12) nach unten, und ziehen Sie das
Sägeblatt aus der Halterung, um dieses zu
entfernen.
Verwendung
Achtung! Beschleunigen Sie den Arbeitsvorgang
nicht mit Gewalt. Vermeiden Sie eine Überlastung
des Geräts.
Sägen
Hinweis: Vergewissern Sie sich, dass sich der
Vor/Zurück-Schalter (2) nicht in der verriegelten
Stellung bendet.
u Um das Gerät einzuschalten, drücken Sie
den Ein-/Ausschalter mit Geschwindigkeitsre-
gler (1). Die Geschwindigkeit des Werkzeugs
ist davon abhängig, wie tief Sie den Schalter
eindrücken.
u Um das Gerät auszuschalten, lassen Sie den
Geschwindigkeitsregler los.
