Blanco BLANCOWEGA-S Operation manual

BLANCOWEGA-S HD Chrom

A
Montage- und Pflegeanleitung Seite 1
Installation and care instructions Page 2
Notice de montage et d'entretien Page 3
Instrucciones de montaje y mantenimiento Página 4
Инструкция по монтажу и уходу Стр. 5
Monterings- og vedligeholdelsesvejledning Side 6
Veiledning for montasje og vedlikehold Side 7
Montering- och skötselanvisning Sida 8
Asennus- ja hoito-ohjeet Sivu 9
Montage- en onderhoudsinstructies Pagina 10
Instruções de montagem e de conservação Página 11
Istruzioni di montaggio e manutenzione Pagina 12
Οδηγίες συναρμολόγησης και φροντίδας Σελίδα 13
Instrukcja montażu i pielęgnacji Strona 14
Montážny ná od a ná od k údržbe strana 15
Ná od k montáži a údržbě strana 16
Upute za montažu i održa anje Strana 17
Szerelési és ápolási útmutatás oldal 18
Инструкция за монтаж и поддържане Страница 19
Instrucţiuni de montare şi întreţinere Pagina 20
安安装装--维维护护说说明明页页21
Інструкція по монтажу та догляду Стор. 22
Na odila za montažo in zdrže anje Stran 23
Montaj e bakım talimatı Sayfa 24
TR
SI
UA
CN
RO
BG
H
HR
CZ
SK
PL
GR
I
P
NL
FIN
S
N
DK
RUS
E
F
GB
D

B
4
14
8
22
24
12
5
6
2
17
16
15
13
12
11
10
9
18
25
7
20
21
23
19
3
1
Ø 35 mm
Art.-No. 511 320
BLANCO EGA-S HD
Art.-No.
128 434
1 2 3
4 5
6987
3

+
Art.-No. 513 605
Art.-No. 126 999
Art.-No. 511 324
C
10 11
13 1514
16
1817 19 20
2221 23 24
2625 27
Art.-No. 511 920
12

1

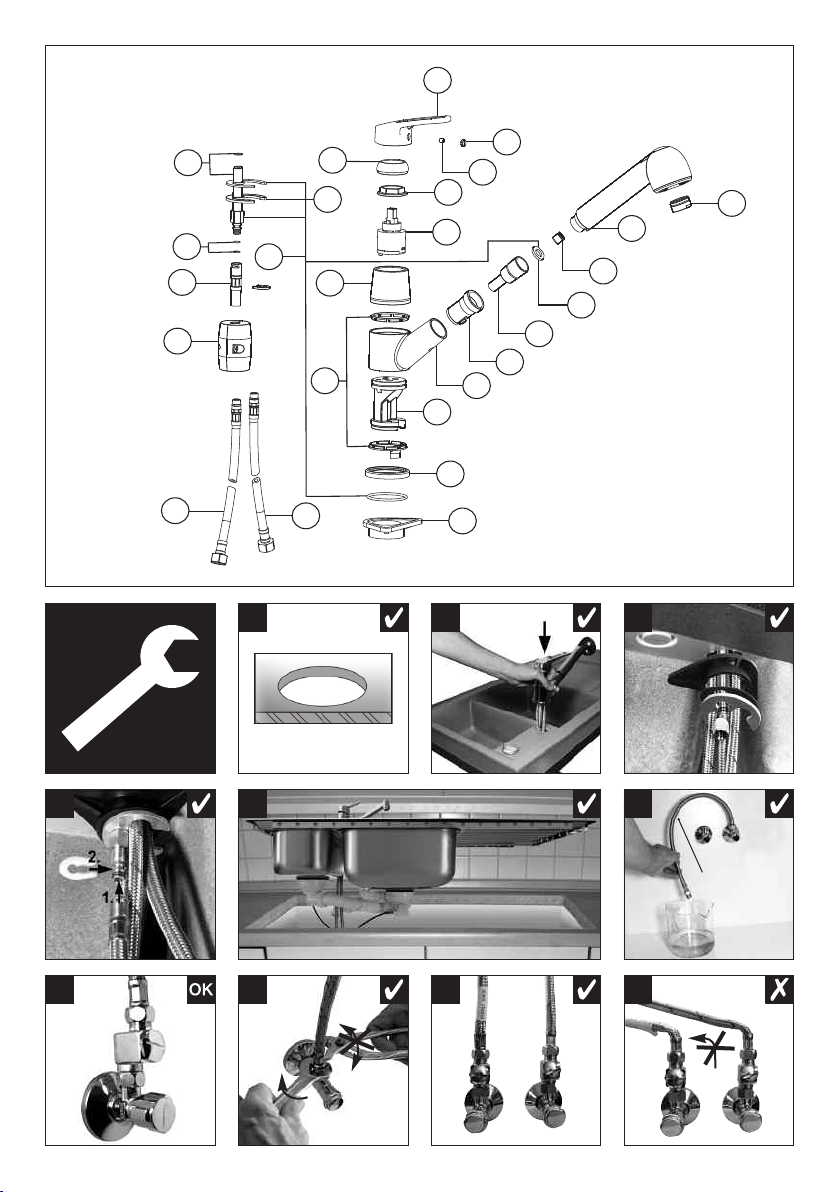

Teileliste BLANCO EGA-S HD Chrom
Hebel
Farbkappe am Hebel
Schraube am Hebel
Abdeckring
Kartuschensicherungsmutter
Kartusche
Abdeckzylinder
Set Hostaform Ringe
Kartuschensitz
Körper
Passstück Brausekopf
Nylon Brauseschlauch mit Dichtung
Dichtung Brauseschlauch oben
Seegerring unten für Brauseschlauch
Rückflussverhinderer
Brausekopf
Strahlregler
Sockel
Montageset
Gewinderohr mit -Ringe und Kupferrohr
-Ringe (2 St.) für Gewinderohr
Gewicht
Flexschlauch rot + Dichtung
Flexschlauch blau + Dichtung
Stabilisierungsdreieck
Technische Daten
Anwendungsbereich
• Druckspeicher und Durchlauferhitzer
• Nicht für Niederdruckspeicher/Boiler geeignet
Betriebsdruck
• Min. 0,5 Bar
• Max. 10,0 Bar
Temper tur
• Max. 70°C
Hinweis
Druckdifferenzen zwischen Kalt- und Warmwasser-
anschluss sollen kleiner als 3 Bar sein, da sonst das
Mischungsverhältnis von der Hebelstellung abweicht.
Symbole
richtig falsch empfohlen
24
5
4
3
2
25
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
1
Installation
Abbildungen
Hahnlochbohrung: 35 mm
– Armatur befestigen
ACHTUNG: Dichtung zwischen Arm tur
und Aufl gefläche nicht vergessen!
Eckventile durchspülen
Empfehlung: Schmutzfilter einbauen
– Anschlussleitungen befestigen

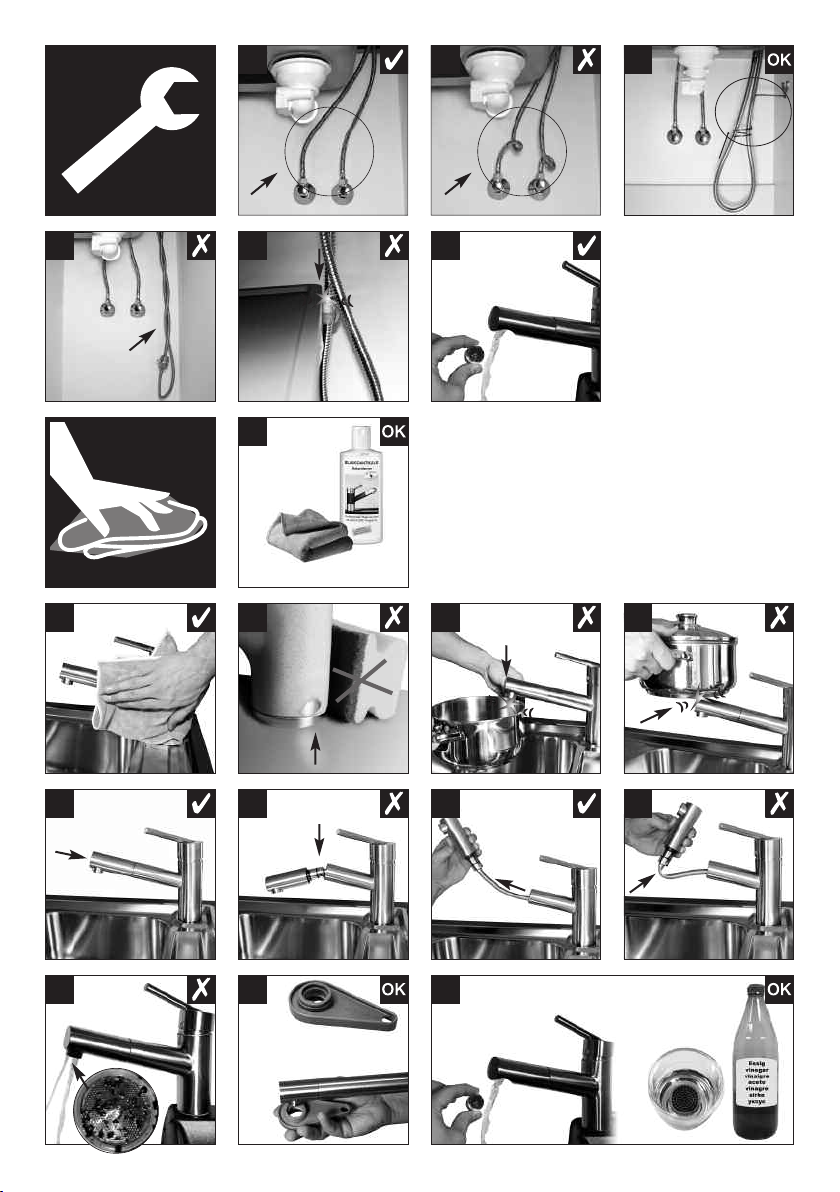

weitere Abbildungen auf der hinteren Ausklappseite
– Brauseschlauchführung
Perlator/Strahlregler spülen
Kontrolle n ch Fertigstellung der Mont ge:
Dichtigkeit, Bewegungsfunktion, voller Wasserstrahl
Pflege
Bitte be chten Sie die Hinweise und Abbildungen
uf der hinteren Auskl ppseite
Abbildungen
– Weiches (Mikrofaser-)Tuch und milde
Reinigungsmittel benutzen
– Vorsicht mit harten Gegenständen
– Gebrauch der Schlauchbrause
– Reinigung des Perlators/Strahlreglers mit Essig
ichtig

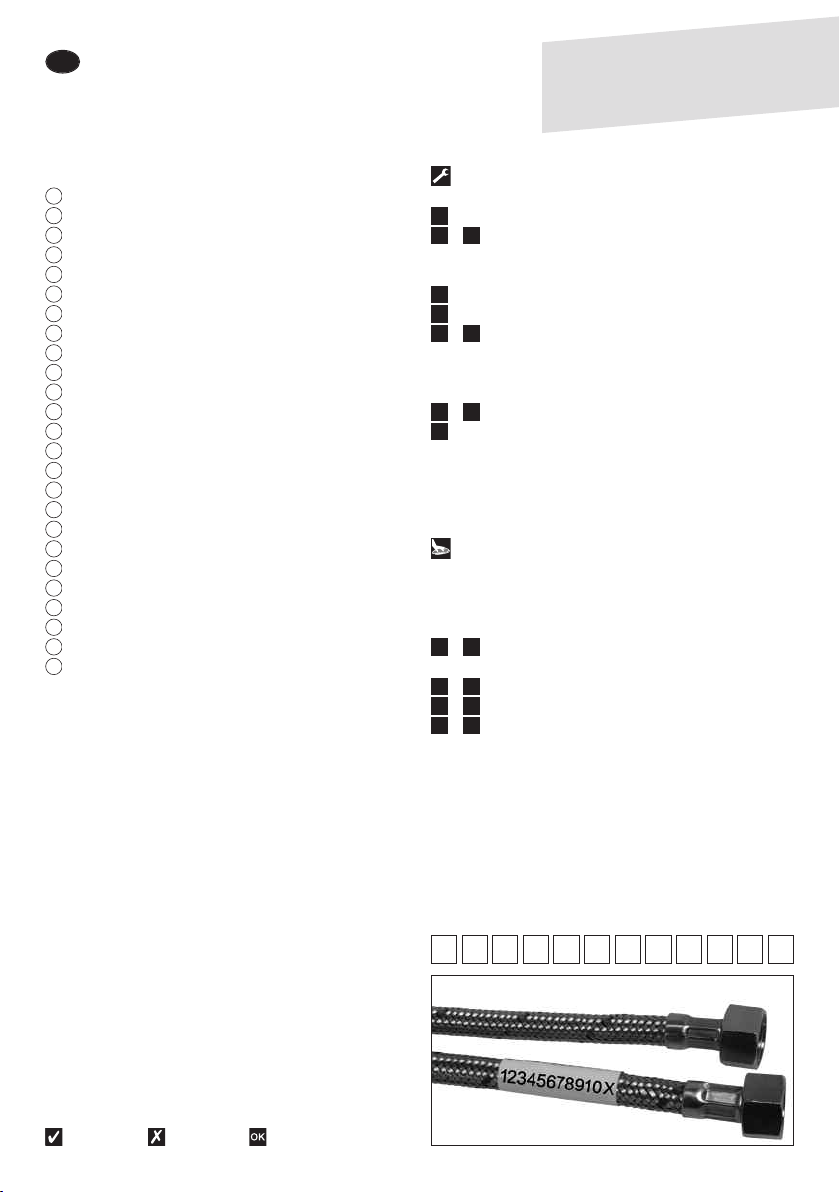

Für eventuelle Rückfragen bitte hier die 12-stellige
Artikelnummer (siehe Banderole am Kaltwasser-
schlauch Ihrer Armatur) eintragen.
1
6
42
2725
2421
2019
1816
15
1412
11 7
5
Montage- und Pflegeanleitung
Damit Sie die hohe Funktionalität und den erstklassigen Komfort der
BLANC Küchenarmaturen nutzen können, haben wir die wichtigsten
Produktinformationen hier für Sie zusammengestellt.
D
WirgrtulierenIhnenzum K uf
dieserBLANCOKüchen rmtur und
wünschenIhnenvielFreudedmit!
Beispiel
Änderungen und Irrtümer vorbehalten

2
Parts list BLANCOWEGA-S HD Chrom
Lever
Hot /Cold indication
Screw on lever
Covering ring
Cartridge retaining ring
Cartridge
Cover cylinder
Set Hostaform rings
Cartridge base
Body
Adapter shower hose
Nylon hose pipe with seal
Spray hose seal top
Seeger ring bottom for hose pipe
Non-return valve
Shower head
Aerator
Base Ring
Fixing kit
Threaded pipe with rings and copper pipe
rings (qty. 2) for threaded pipe
Weight
Flexi hose red + Seal
Flexi hose blue + Seal
Stabilisation triangle
Technical data
Use
• Pressurised hot water tank and instantaneous
water heater
• Not suitable for low pressure hot water tank/hot
water tank
Operating pressure
• Min. 0.5 bar
• Max. 10.0 bar
Temperature
• Max. 70° C
Note
pressure differences between cold and warm water
connection should be less than 3 bar otherwise the
mixing ratio deviates from the lever position.
Symbols
right wrong recommended
3
2
1
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
Installation
Illustrations
Tap hole: 35 mm
- Attach tap
NOTE: don't forget the seal between tap
and supporting surface!
Flush the pipe work to remove foreign debris
from the system. When the tap has been
connected check for leaks,movement and flow
rate/pattern.
Recommendation: fit dirt filter
- Connect flexi hoses
further illustrations on the back fold-out flap
- Spray hose guide
Rinse perlator/ jet regulator
When tap has been fitted check:
tightness, movement, full jet of water
Care
Please note the following advice and the
illustrations on the back fold-out flap.
Illustrations
- Use soft (microfibre) cloth and mild cleaning
agent
- Take care with hard objects
- Using the hose spray
- Cleaning the perlator/ jet regulator with
vinegar
Important

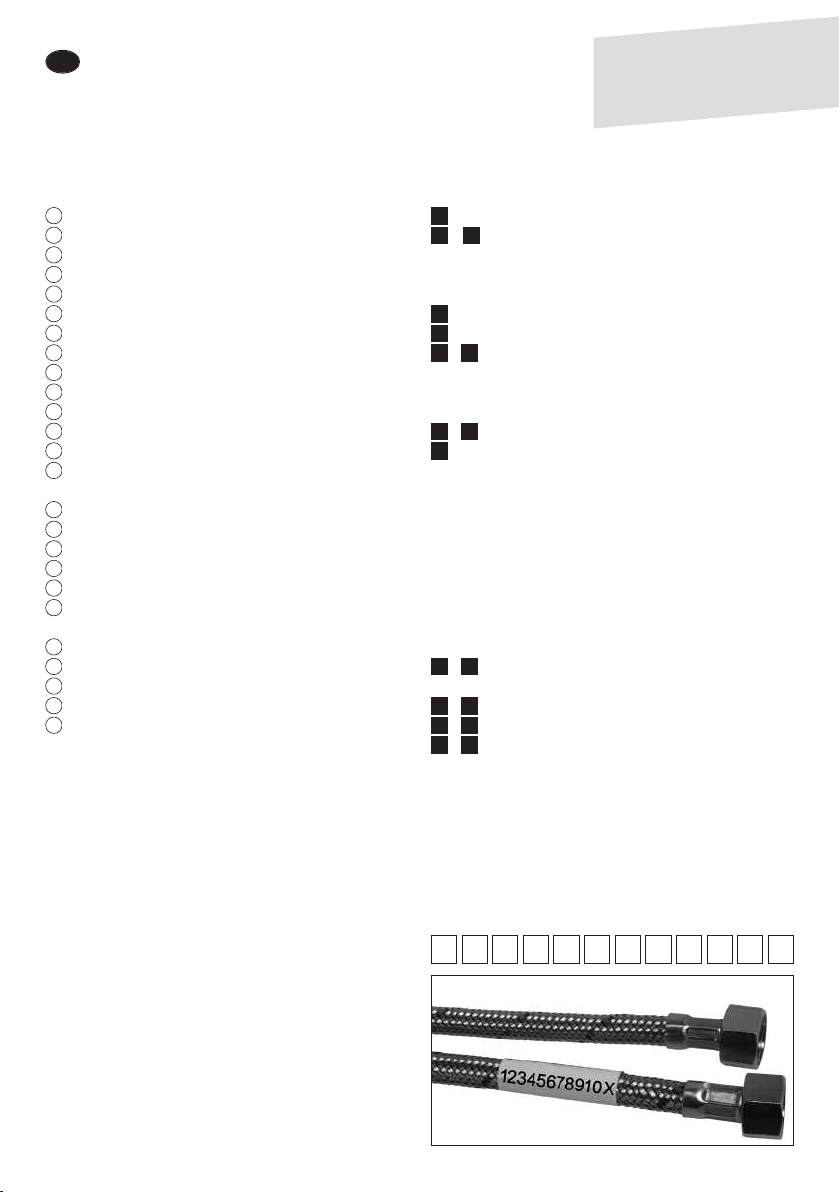

in the event of a query, please enter the 12-digit
Article Number (see wrapper on the cold water hose
of your tap) .
15
12 14
7 11
6
5
2 4
1
21 24
19 20
16 18
2725
Installation and care instructions
We have put together the most important product information
to enable you to benefit from the high degree of functionality and the
first class comfort provided by BLANC taps.
GB
Congratulations onbuying
thisBLANCOtap– wehopeyou
are delightedwithit!
Example
Errors and alterations excepted

3

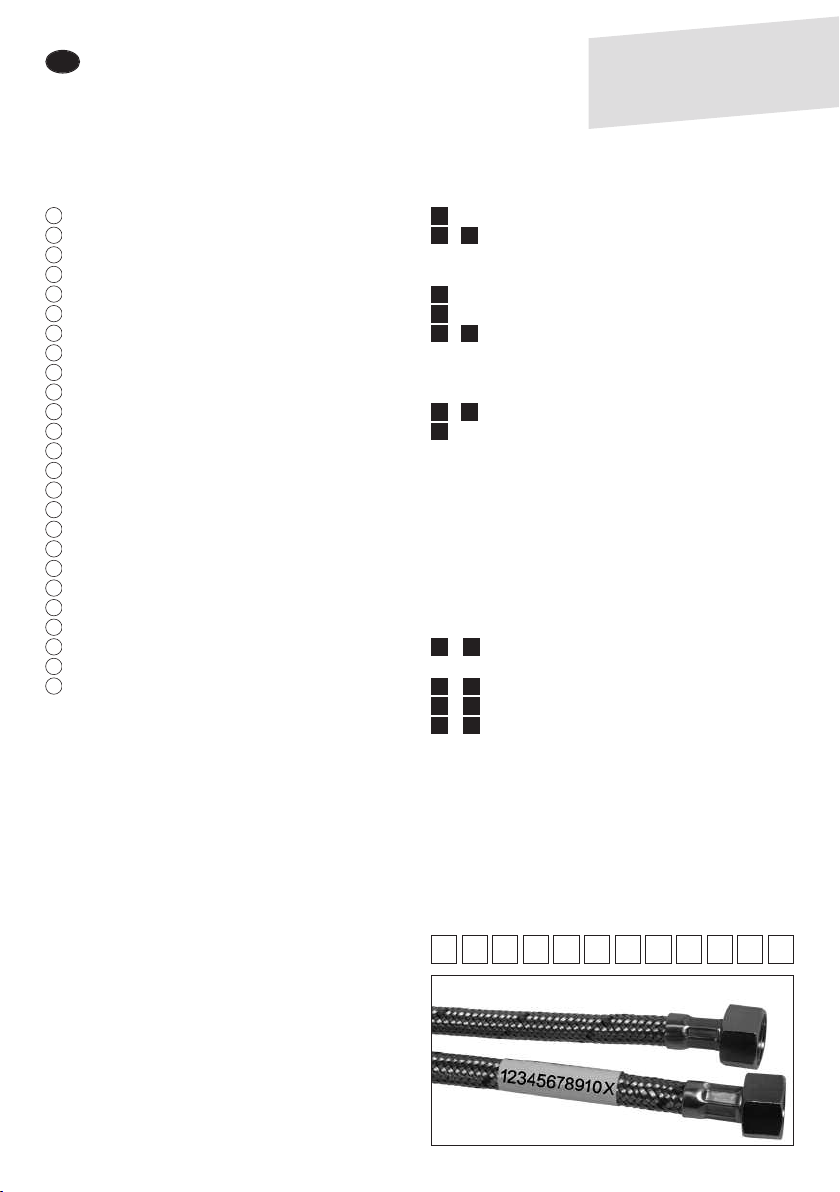

Liste des pièces BLANCOWEGA-S HD Chrom
Manette
Capuchon couleur sur la manette
Vis pour manette
Anneau de recouvrement
Écrou de blocage de la cartouche
Cartouche
Cylindre de recouvrement
Jeu de bagues en hostaform
Siège de la cartouche
Corps
Support de douchette
Flexible de douchette en nylon avec joint
Joint supérieur du flexible de douchette
Circlip inférieur pour flexible de douchette
Clapet anti-retour
Douchette
Brise-jet
Socle
Ensemble de montage
Tube fileté avec joints toriques et tube en cuivre
Joints toriques (x 2) pour tube fileté
Poids
Flexible, rouge + Joint
Flexible, bleu + Joint
Triangle de stabilisation
Caractéristiques techniques
Domaine d'application
• Accumulateurs de pression et chauffe-eau instantanés
• Inadapté aux accumulateurs/chauffe-eau basse
pression
Pression de service
• min. 0,5 bar
• max. 10,0 bars
Température
• max. 70° C
emarque
Les différences de pression entre le branchement
d'eau froide et d'eau chaude doivent être inférieures
à 3 bars sous peine de variations du rapport de
mélange à partir de la position de la manette.
Symboles
vrai faux recommandé
3
2
1
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
Installation
Illustrations
Alésage du robinet : 35 mm
- Fixer le robinet
ATTENTION : ne pas oublier le joint entre
le robinet et la surface d'appui !
Rincer les robinets d'équerre
Recommandation : installer un filtre anti-particules
- Fixer les conduites de raccordement
autres illustrations sur le verso du dépliant
- Guidage du flexible de douchette
Rincer le mousseur/brise-jet
Contrôle à l'issue du montage :
étanchéité, mobilité, jet d'eau maximum
Entretien
Veuillez consulter les remarques et les illustrations
sur le verso du dépliant.
Illustrations
- Utiliser un chiffon (microfibre) doux et des
produits de nettoyage non agressifs
- Prudence en cas d'utilisation d'objets durs
- Utilisation de la douchette
- Nettoyage du mousseur/brise-jet au vinaigre
Important

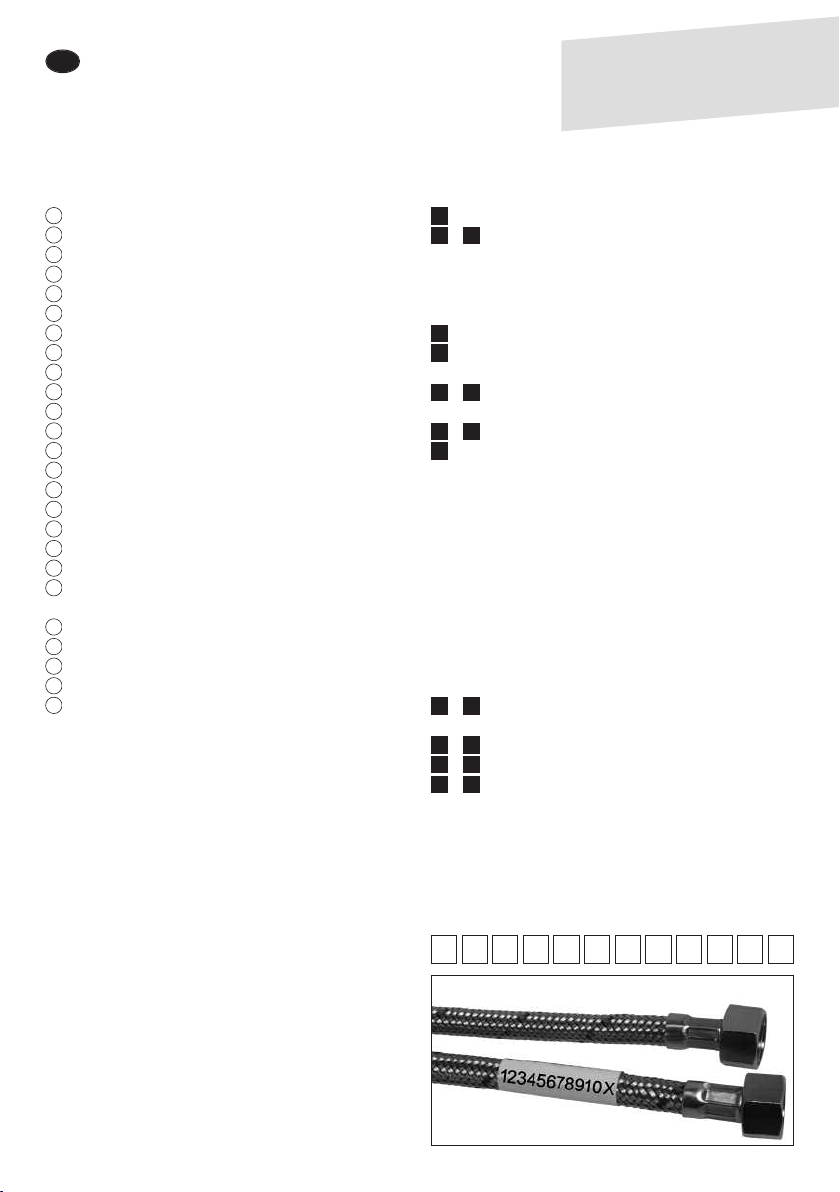

Pour toutes questions éventuelles, veuillez inscrire ici
la référence à 12 chiffres (voir bandeau sur le flexible
d'eau froide de votre robinet).
15
12 14
7 11
6
5
2 4
1
25 27
21 24
19 20
16 18
Notice de montage et d'entretien
Pour vous permettre de profiter pleinement de la fonctionnalité élevée
et du grand confort des robinets pour évier de BLANC , nous avons
rassemblé ici pour vous l'essentiel des informations relatives au produit.
F
Nous vous félicitons del'achat
decerobinetpour évierBLANCOet
espérons que vous prendrez
beaucoup deplaisiràl'utiliser!
Exemple
Sous réserve de modifications et d'erreurs

4

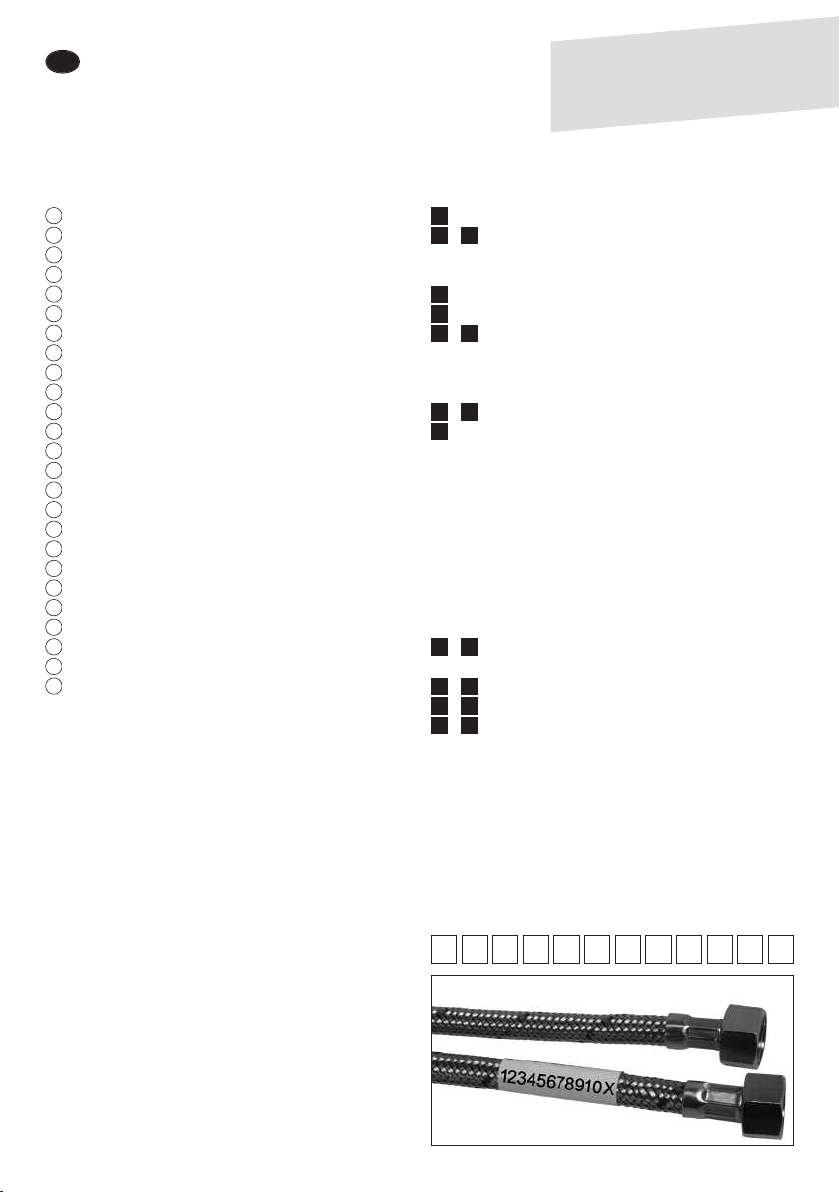

Piezas BLANCOWEGA-S HD Chrom
Mando
Tapón de color del embellecedor
Tornillo del mando
Anillo protector
Tuerca de fijación del cartucho
Cartucho
Casquillo
Set de anillos Hostaform
Base de cartucho
Cuerpo
Tope flexo
Tubo de chorro de nylon con junta
Junta flexo superior
Anillo de retención Seeger para tubo de chorro
Válvula antiretorno
Rociador
Aireador
Base
Kit de montaje
Tubo roscado con anillos tóricos y tubo de cobre
Anillos tóricos (2 unid.) para tubo roscado
Contrapeso
Flexo entrada agua caliente + junta
Flexo entrada agua fría + junta
Triángulo estabilizador
Datos técnicos
Aplicación
• En acumulador de presión y en calentadores de
agua excepto en acumuladores y calentadores de
baja presión
Presión de servicio
• Mín. 0,5 bar
• Máx. 10,0 bar
Temperatura
• Máx. 70° C
Indicación
Las diferencias de presión entre la entrada de
agua caliente y la de agua fría deberán ser inferiores
a 3 bar, ya que, de lo contrario, la temperatura del
agua variará de la posición del mando.
Iconos
correcto falso Recomendado
3
2
1
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
Instalación
Ilustraciones
Perforación para el grifo: 35 mm
- Fijar la grifería
ATENCIÓN: ¡Poner la junta entre el grifo y
la encimera!
Limpiar con agua las válvulas angulares
Recomendación: montar filtros anti-suciedad
- Conectar los flexos de entrada de agua
Más ilustraciones en las páginas posteriores
- Separador del flexo
Limpiar con agua el aireador
Control tras finalizar el montaje:
Estanqueidad, movimiento, abundante caudal de
agua.
Mantenimiento
ogamos siga las indicaciones y tenga en cuenta
las ilustraciones de las páginas posteriores
Ilustraciones
- Utilizar paños (de microfibra) y detergentes
suaves
- Cuidado con los objetos duros
- Uso de la ducha extraíble
- Limpieza del aireador con vinagre
Importante

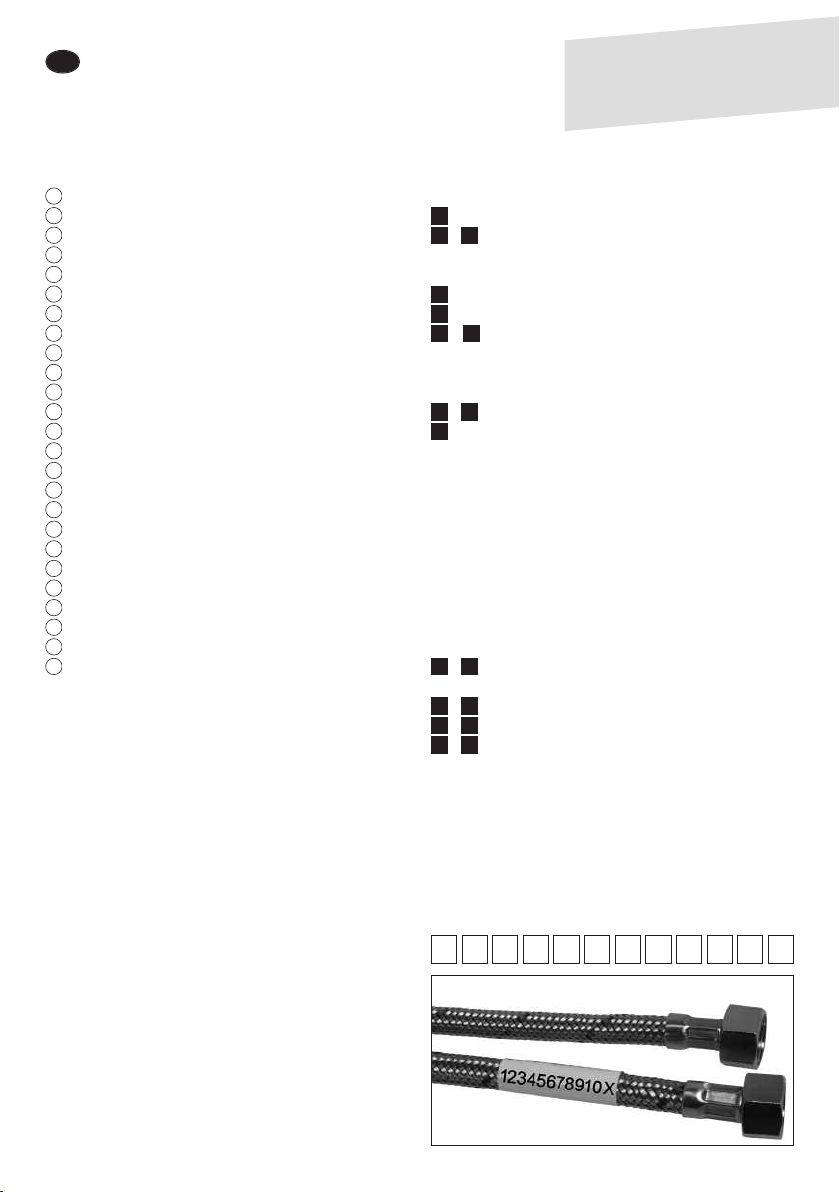

En caso de tener preguntas sobre el producto,
indique el número de artículo de 12 dígitos (véase el
precinto del tubo de agua fría).
15
12 14
7 11
6
5
2 4
1
25 27
21 24
19 20
16 18
Instrucciones de montaje y mantenimiento
Para aprovechar plenamente la alta funcionalidad y el máximo confort
de la grifería BLANC , le detallamos la información más importante del
producto.
E
Enhorabuena porhaberadquirido
estegrifo deBLANCO. ¡Esperamos
que leseadegranutilidad!
Ejemplo
Reservado el derecho de realizar modificaciones y la posible existencia de erratas

5
Составные части смесителя
BLANCOWEGA-S HD Chrom
Рычаг управления
Указатель горячей/холодной воды
Винт рычага
Защитное кольцо
Удерживающая гайка для картриджа
Картридж
Защитный цилиндр
Набор колец из хостаформа
Посадочное место картриджа
Корпус
Переходник гибкого шланга
Гибкий шланг из нейлона с уплотнением
Прокладка
Нижнее упорное кольцо для гибкого шланга
Возвратный клапан
Выдвижной излив
Рассекатель
Цоколь
Монтажный комплект
Труба с резьбой с уплотнительным кольцом и
медной трубкой
Уплотнительное кольцо (2 шт.) для трубки с резь-
бой
Грузик
Гибкий шланг, красный + Прокладка
Гибкий шланг, синий + Прокладка
Стабилизирующая пластина
Техническая информация
Область применения
•Бойлер под давлением и проточный нагреватель
воды
•Не подходит для бойлера низкого давления
Рабочее давление
•Мин. 0,5 бар •Макс. 10,0 бар
Температура
• Макс. 70° C
Указание
Разность давления подвода горячей и холодной воды
не должна превышать 3 бар. В противном случае,
смеситель будет работать некорректно.

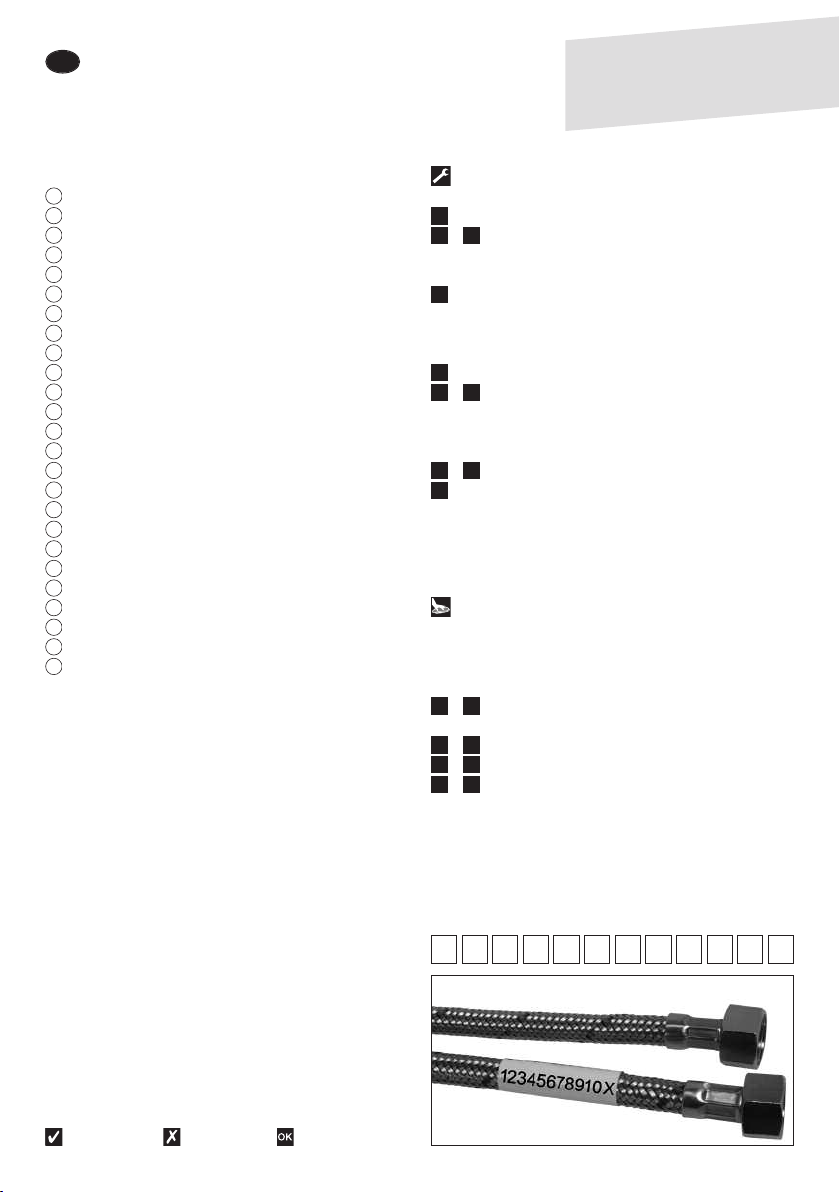

Символы
правильно неправильно рекомендуется
3
2
1
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
Установка
Рисунки
Отверстие для установки смесителя: 35 мм
-Установить и закрепить смеситель
ВНИМАНИЕ:Незабудьтеопрокладкемежду
смесителем и поверхностью установки!
Промыть шланг подвода воды
Рекомендация: установить фильтр механических
загрязнений
- Подсоединить гибкие шланги
Остальные рисунки см. на обороте
- Соединить шланг выдвижного излива
Промыть рассекатель
Контроль правильности монтажа смесителя:
отсутствие протечек воды, свободное движение
смесителя, хороший напор воды
Уход
Необходимо руководствоваться указаниями и
рисунками, представленными на обороте
Рисунки
- Мягкая тряпочка ("Микрофибр") и
неабразивные моющие средства
- Осторожно обращайтесь с острыми и
тяжелыми предметами
- Пользование выдвижным изливом
- Очистка уксусом рассекателя
Примечание

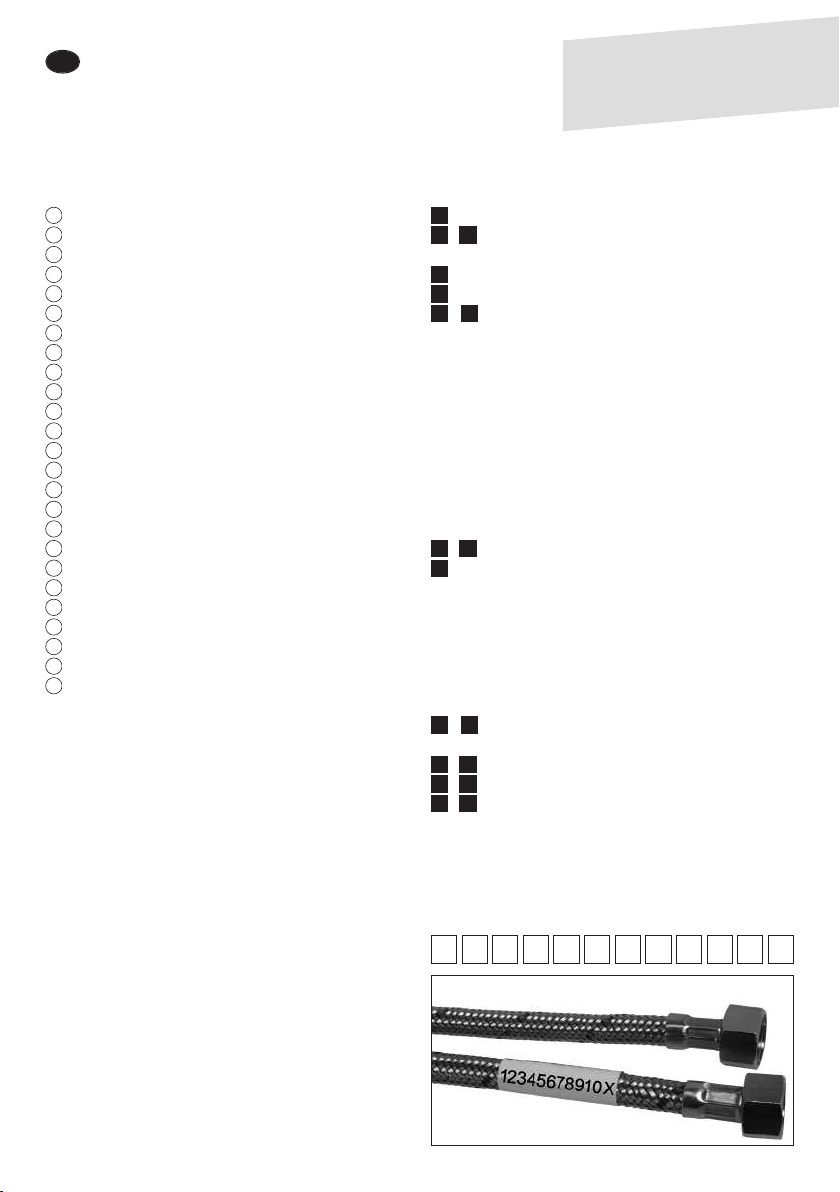

При обращении по вопросам сервиса просим
указывать 12-значный номер (см. наклейку на шланге
холодной воды смесителя)
15
12 14
7 11
6
5
2 4
1
21 24
19 20
16 18
2725
Инструкция по монтажу и уходу
Для того, чтобы Вы могли насладиться высокой функциональностью
икомфортом использования кухонного смесителя BLANCO, мы
предоставляем основную информацию об этом смесителе.
R S
МыпоздравляемВассприобретением
кухонногосмесителяBLANCOи
надеемся,чтоегоиспользование
доставит Вам удовольствие.
Пример
Мы оставляем за собой право на внесение изменений, исключая возможные ошибки

6
Liste over enkeltdele
BLANCOWEGA-S HD Chrom
Greb
Farvehætte på greb
Skrue på greb
Afdækningsring
Kartushelåsemøtrik
Kartusche
Afdækningscylinder
Sæt hostaform ringe
Kartuschesæde
Armaturlegeme
Passtykke brusehoved
Nylon bruserslange med pakning
Tætning bruseslange øverst
Seegerring forneden til bruserslange
Kontraventil
Brusehoved
Stråleregulator
Sokkel
Montagesæt
Gevindrør med -ringe og kobberrør
-ringe (2 stk.) til gevindrør
Vægtlod
Flexslange rød + Tætning
Flexslange blå + Tætning
Stabiliseringstrekant
Tekniske data
Anvendelsesområde
• Trykbeholdere og gennemløbsvandvarmere
• Ikke egnet til lavtryksbeholdere/el-vandvarmere
Driftstryk
• Min. 0,5 bar
• Maks. 10,0 bar
Temperatur
• Maks. 70° C
Vigtigt
Trykforskelle mellem koldt- og varmtvandstilslutning
skal være mindre end 3 bar, da blandingsforholdet
ellers afviger fra stillingen på grebet.
Symboler
rigtigt forkert anbefalet
3
2
1
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
Installation
Illustrationer
Hanehulsboring: 35 mm
- Fastgørelse af armaturet
VIGTIGT: Husk tætningen mellem armaturet
og anlægsfladen!
Gennemskylning af stopventiler
Anbefaling: Montering af snavsfilter
- Fastgørelse af tilslutningsledninger
Flere illustrationer på den bageste udklapsside
- Bruseslangeføring
Skylning af perlator/stråleregulator
Kontrol efter færdiggørelse af monteringen:
Tæthed, bevægelsesfunktion, fuld vandstråle
Vedligeholdelse
Bemærk anvisningerne og illustrationerne på den
bageste udklapsside
Illustrationer
- Benyt en blød (mikrofiber-) klud og et
mildt rengøringsmiddel
- Vær forsigtig med hårde genstande
- Brug af udtræksbruseren
- Rengøring af perlator/stråleregulator med eddike
Vigtigt

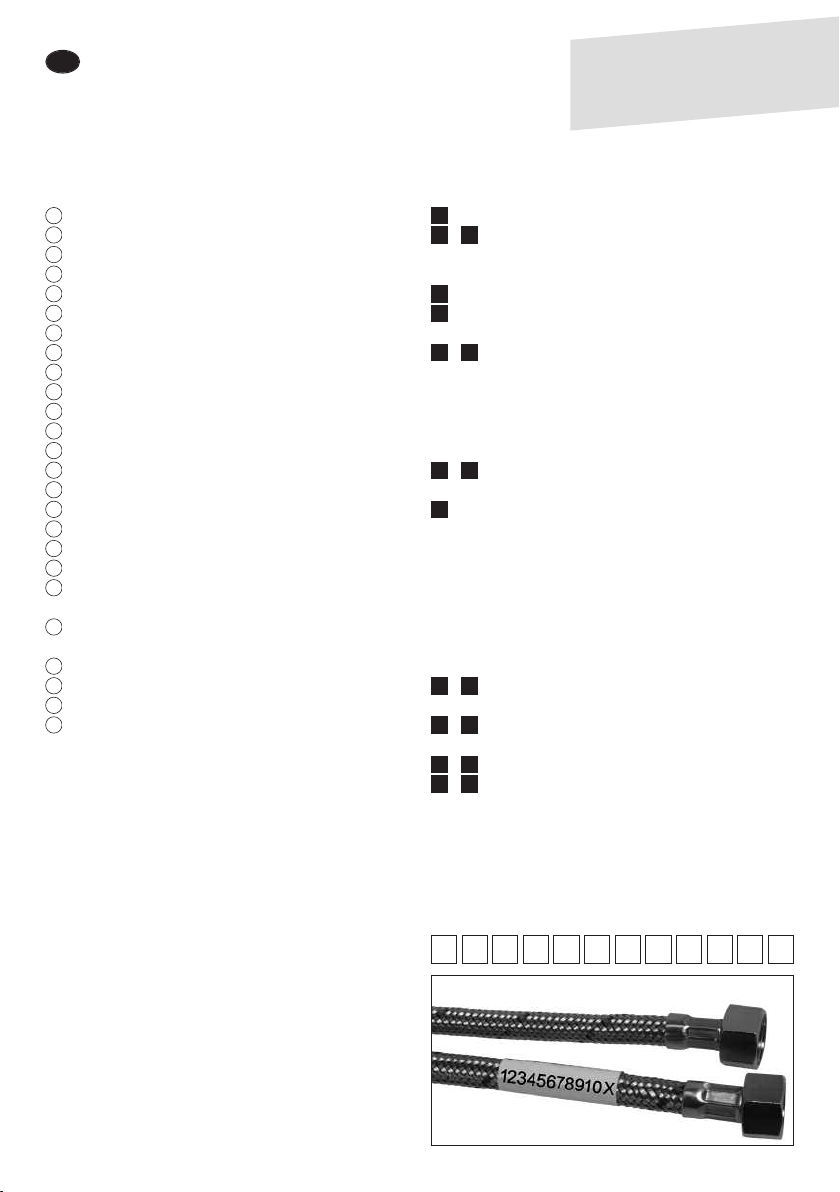

Ved eventuelle reklamationer skal det 12-cifrede
artikelnummer oplyses (se banderolen på
koldtvandsslangen til armaturet)
15
12 14
7 11
6
5
2 4
1
25 27
21 24
19 20
16 18
Viønskerdig tillykkemed
købetaf detteBLANCO
køkkenarmatur og håber, du
måfårigtig godgavnaf det.
Eksempel
Monterings- og vedligeholdelsesvejledning
For at du kan få fuldt udbytte af BLANC køkkenarmaturernes funktionaliteter
har vi nedenfor samlet de vigtigste produktinformationer.
DK
Forbehold for ændringer og fejl
