Blaser Ultimate BiPod User manual

Produktinformation
Product Information
Blaser
Ultimate BiPod

2 3
Herzlichen Glückwunsch
zum Kauf Ihres Blaser Ultimate BiPods.
Aus der Praxis heraus entwickelt, extrem stabil und schnell
montiert – das Blaser Ultimate BiPod für die Blaser R8 Ultimate
oder R8 Professional Success ist die zuverlässige und leichte
Zielhilfe für den präzisen Schuss. Dank Spigot-Adapter und
Austausch des Vorderschaftabschlusses lässt sich das Zweibein
schnell befestigen und zum Transport der Waffe praktisch unter
den Lauf klappen.
Wie Sie Ihr Blaser Ultimate BiPod optimal nutzen und pflegen,
erklären wir in einfachen Schritten auf den folgenden Seiten
dieser Produktinformation.

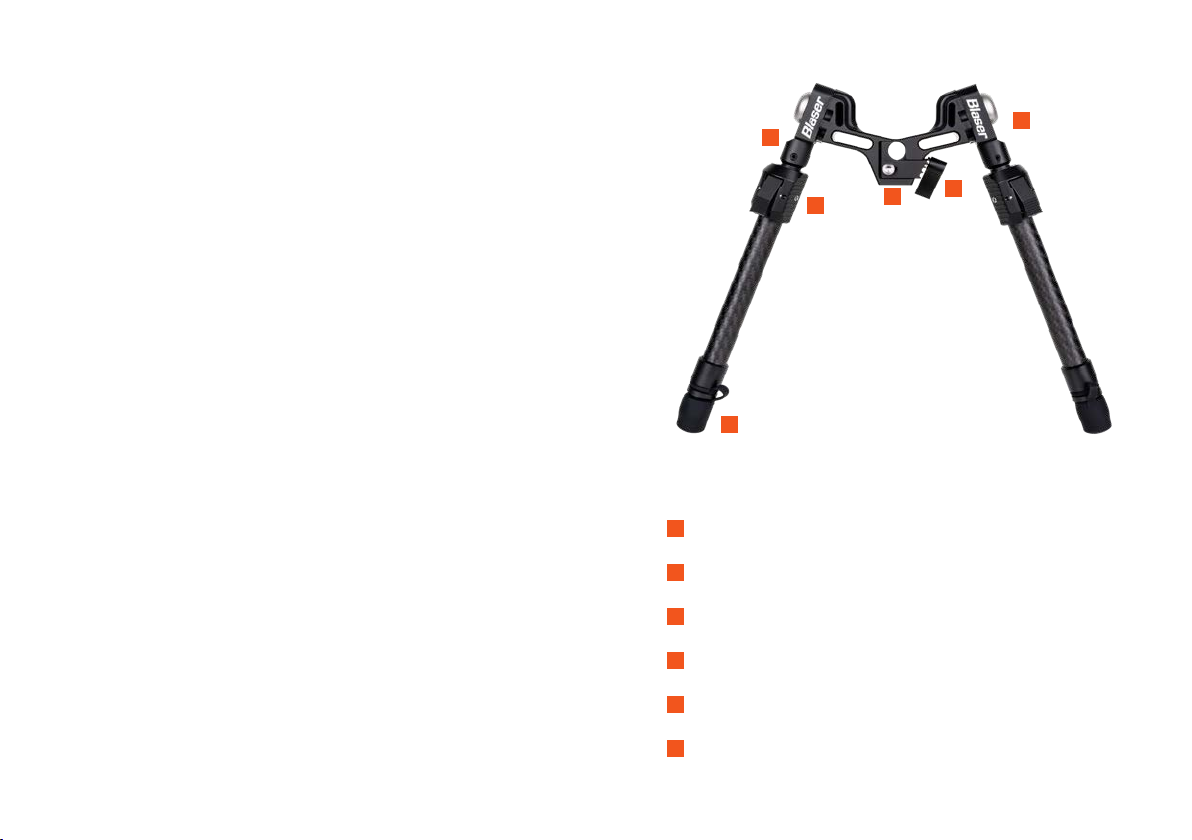

1Standfüße mit Spike und Gummischutzkappe
2Federgelagerte Höhenverstellung der Beine
3Demontierbares Bein
4Verriegelungsschieber für Spigot-Adapter
5Feststellschraube zum Sperren der Schwenkbewegung
6Rasten-Verstellung in 5 Stellungen (0°, 45°, 90°, 135° und 180°)
3
2
1
45
6

4 5
Beschreibung
Das höhenverstellbare Blaser Ultimate BiPod dient als Zielhilfe
für den präzisen Schuss. Der dafür konstruierte Spigot-Adapter
kann durch einen Bajonettverschluss ganz einfach bei Bedarf
montiert und demontiert werden. Die Beine lassen sich über
eine Rastfunktion in die gewünschte Position bringen.
Für maximale Stabilität wird das Zweibein mithilfe eines Klemm-
hebels fixiert. Zum bequemen Transport lässt sich das BiPod
praktisch nach oben unter den Lauf klappen.
Lieferumfang
Im Lieferumfang enthalten:
• Blaser Ultimate BiPod
• Blaser Vorderschaftsabschluss mit Spigot-Adapter
undAbdeckkappe
• Bedienungsanleitung
Transport und Lagerung
1. Klappen Sie das Blaser Ultimate BiPod zusammen
2. Transportieren Sie das Blaser Ultimate BiPod stets in der
mitgelieferten Box
Service
Kontaktieren Sie Ihren Blaser Fachhändler in Servicefällen.
Sicherheitshinweise
Lesen und beachten Sie die Sicherheitshinweise vor der Ver-
wendung des Blaser Ultimate BiPods.
Bitte nehmen Sie vor der Verwendung des Ultimate BiPods
einen Probeschuss vor, damit Sie sich vom präzisen Treffer-
sitz beim Schuss mit dem Zweibein überzeugen können.
DerTreffersitz kann durch das Auflegen auf dem Zweibein
unter Umständen abweichen. Dies sollte zumindest bei der
Erstverwendung geprüft werden.
Die Beine des Blaser Ultimate BiPods sind durch eine starke
Feder gelagert und fahren bei Betätigung des Knopfes auto-
matisch aus. Bitte beachten Sie, dass das Ausfahren verhältnis-
mäßig schnell und stark erfolgt.
Stellen Sie zu jeder Zeit sicher, dass sowohl das Blaser Ultimate
BiPod auf dem Spigot-Adapter als auch der Adapter selbst
vorschriftsmäßig montiert sind.
Reinigung
HINWEIS
Die Verwendung falscher Reinigungsmittel kann das Blaser
Ultimate BiPod beschädigen. Reinigen Sie es ausschließlich
miteinem feuchten Tuch.

6 7
Wechsel des VorderschaftabschlussesTechnische Daten
Parameter: Wert:
Gewicht 445 g
Material Body Aluminium
Material Füße Carbon
Spreizung der Beine eingefahren 24,5 cm
Spreizung der Beine ausgefahren 28 cm
Minimale Länge der Beine 18,5 cm
Maximale Länge der Beine 28,5 cm
Neigungswinkel 0°, 45°, 90°, 135°, 180°
Rotierbar +/– 10°
Standweite min. 24,5 cm
Standweite max. 30,5 cm
Der Blaser Ultimate BiPod-Vorderschaftsabschluss muss dem
Laufdurchmesser entsprechen (17 mm für Standard-Lauf-
konturen, 22 mm für Semi-Weight und Jagdmatch-Konturen,
31mm für Ultimate Silence Kontur).
Beide Vorderschaftabschluss-Befestigungsschrauben mittels
Inbus-Schlüssel (SW5) lösen und mit den Sicherungsscheiben
herausnehmen.

8 9
HINWEIS
• Auf die Sicherungsscheiben achten!
• Vorderschaftabschluss nach unten abklappen und nach
vorneherausziehen
• Blaser Ultimate BiPod-Vorderschaftabschluss von vorne
einführen und nach oben anklappen
HINWEIS
Um eine einwandfreie Funktion des Blaser Ultimate BiPods
zugewährleisten, beachten Sie bitte folgende Punkte:
• Der Blaser Ultimate BiPod-Vorderschaftabschluss muss
korrekt mit der Schäftung verbunden und verschraubt sein
• Das Laufbett muss frei von Verunreinigungen sein
• Die Auflagefläche im Bereich des Blaser Ultimate BiPod-
Vorderschaftabschlusses muss sauber sein
• Ein Überschuss an Öl oder Waffenfett zwischen Lauf und
Systemkasten beeinflusst die Präzision der Waffe negativ
• Beide Vorderschaft-
abschluss-Befestigungs-
schrauben mit Sicherungs-
scheiben einstecken und
handfest anziehen
• Lauf einsetzen (siehe
Bedienungsanleitung R8)

10 11
Montage und Funktionen des Blaser Ultimate BiPods
Das Blaser Ultimate BiPod über den Spigot-Adapter führen und
den Sicherungsschieber betätigen. Nach korrektem Aufsetzen
des BiPods auf dem Spigot den Schieber loslassen und das
BiPod ist montiert.

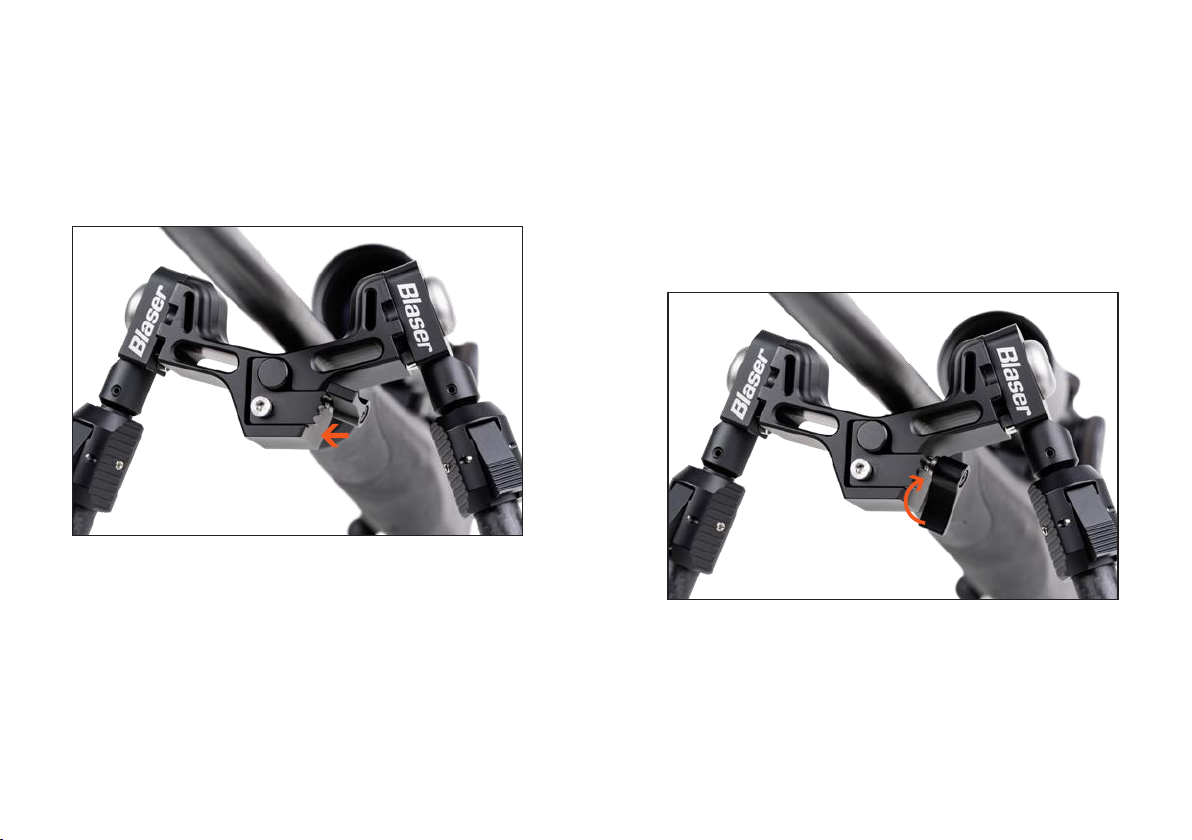

Verstellung der Seitenneigung
Das Zweibein ist bis zu +- 10° nach links und rechts rotier-
bar. Hierzu muss die Fixierschraube geöffnet sein. Um die
Einstellung zu fixieren, muss die Fixierschraube mithilfe des
Klemmhebels geschlossen werden. Damit der Bewegungs-
bereich der Fixierschraube verändert werden kann, lässt sich
der Klemmhebel nach oben entriegeln und in die gewünschte
Position bringen.

12 13

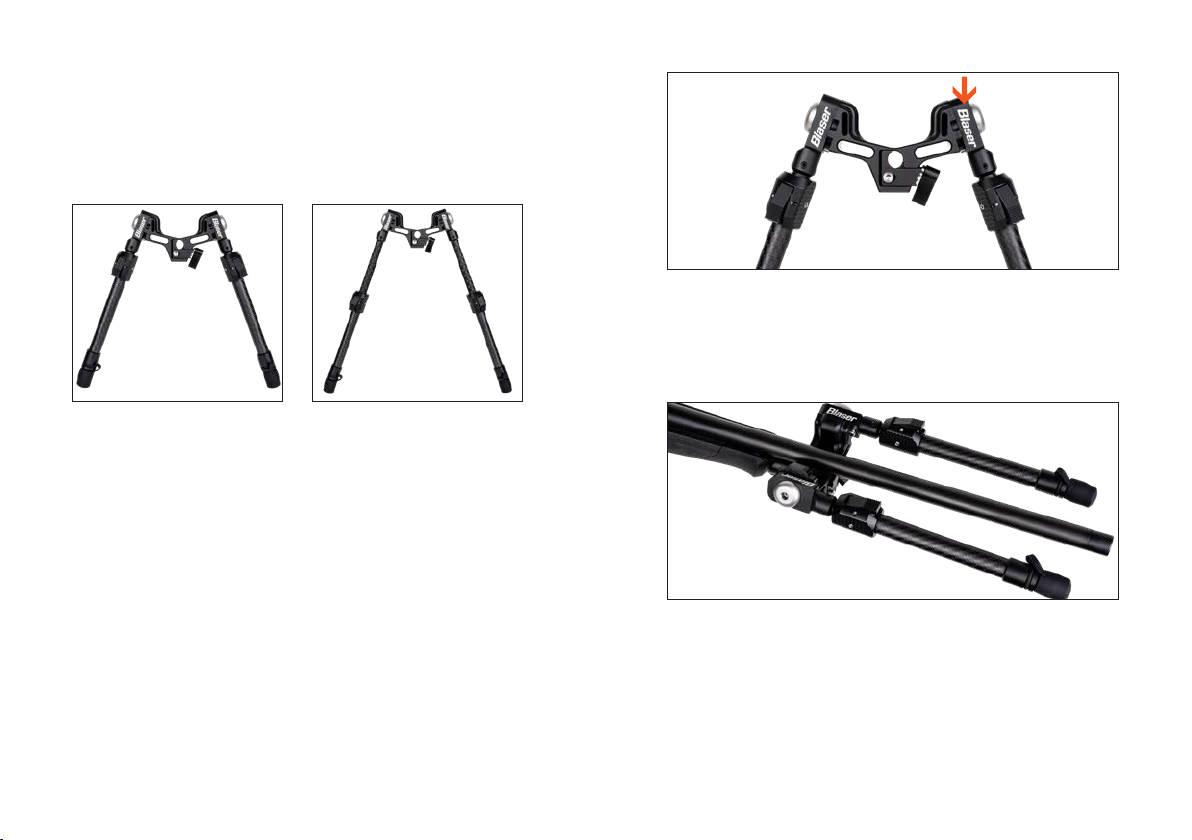

Verstellen der Höhe
Das Blaser Ultimate BiPod verfügt im Normalzustand über
18,5cm lange Beine. Durch eine Federlagerung ist es auf
Knopfdruck möglich, beide Beine in 1 cm Schritten unabhängig
voneinander bis zu maximal 28,5 cm auszufahren.
Einstellung der Beine
Die Beine des Blaser Ultimate BiPods können durch eine
vorgegebene Rastung verstellt werden. Hier sind die Winkelein-
stellungen 0°, 45°, 90°, 135 ° und 180° möglich.
Um diesen Neigungswinkel zu verändern, muss das jeweilige
Bein des Blaser Ultimate BiPods zum Entriegeln nach unten
gedrückt oder gezogen werden. Nun kann es gedreht und in
die gewünschte Stellung gebracht werden. Durch Loslassen des
Beines zieht ein Federmechanismus das Bein in die jeweilige
Rastenstellung und der Neigungswinkel ändert sich.
Die vorgegebenen Rastenstellungen bilden nahezu alle Bereiche
des jagdlichen und sportlichen Schießens ab.
Um das Zweibein beim Tragen der Waffe zu verstauen, kann
es in die 0° Stellung unter den Lauf der Waffe geklappt werden
und stört somit kaum beim Transport.

14 15
(1)
Spigot-Adapter
Der mitgelieferte Spigot-Adapter mit Abdeckkappe ist durch
einen „Quick detach“-Mechanismus montierbar und demontier-
bar. Ein kleiner Sicherungsschieber auf der Unterseite muss nach
hinten gezogen werden und der Spigot ist durch Drehen gegen
den Uhrzeigersinn entnehmbar. Der Spigot sowie die Abdeck-
kappe verfügen über Nutengänge, die korrekt in die dafür am
Adapterstück befindlichen Stifte eingesetzt werden müssen.
Dazu muss die Schraube (1) auf drei Uhr zeigen. Durch eine
Drehung im Uhrzeigersinn rastet der Spigot mit einem hör-
baren „Klick“ auf sechs Uhr in die korrekte Position ein.
Um die Abdeckkappe zu montieren oder demontieren,
gehen Sie bitte wie oben erwähnt vor.
HINWEIS
Für einen besseren Halt auf
hartem Boden können die
Gummikappen der Stand-
beine abgenommen werden.
Die darunterliegenden
Stahlfüße garantieren einen
sicheren Stand – auch auf Eis
und Stein.
Entriegeln:
Sicherheitsschieber nach
hinten ziehen und gegen den
Uhrzeigersinn drehen.
Sicherungsschieber nach
hinten ziehen und Spigot/
Abdeckkappe gegen den
Uhrzeigersinn entnehmen.
Beim Spigot stets darauf
achten, dass die Schraube (1)
auf sechs Uhr verriegelt.
Verriegeln:
Durch eine Drehung im
Uhrzeigersinn rastet der
Spigot mit einem hörbaren
„Klick“ auf sechs Uhr in die
korrekte Position ein.

16 17
Congratulations
on purchasing a Blaser Ultimate BiPod.
Developed from practical experience, extremely stable and
quick to mount – the Blaser Ultimate BiPod for the Blaser
R8Ultimate or R8 Professional Success is a reliable and light-
weight aiming accessory for accurate shooting.
Thanks to its spigot adapter and swapping out the forearm tip,
the BiPod can be quickly attached and folded together under
the barrel so you can carry your rifle with ease.
Continue reading the simple steps and product informa-
tion below to find out how to use and care for your Blaser
UltimateBiPod.
3
2
1
45
6
1Support feet with spike and rubber protection caps
2Spring-loaded height adjustment for the legs
3Removable leg
4Slide lock for spigot adapter
5Locking screw to lock swivel
6Detent adjustable to 5 positions (0°, 45°, 90°, 135° and 180°)

18 19
Description
The height-adjustable Blaser Ultimate BiPod is an aiming
accessory for accurate shooting. The spigot adapter designed
for the BiPod can be easily mounted and removed as necessary
with a bayonet mount. The detent allows the legs to be moved
to the desired position. For maximum stability, the BiPod is
secured with a clamping lever. The BiPod can be conveniently
folded together under the barrel for carrying withease.
The package
Included in delivery:
• Blaser Ultimate BiPod
• Blaser forearm tip with spigot adapter and cover cap
• Instruction manual
Transport and storage
1. Fold the Blaser Ultimate BiPod together
2. Always carry the Blaser Ultimate BiPod in the supplied
carrying case
Service
Contact your Blaser specialist dealer for servicing.
Safety instructions
Read and observe the safety instructions before using the Blaser
Ultimate BiPod.
Please take a test shot before you use the Ultimate BiPod so
that you are confident of placing your shot accurately when
shooting with the BiPod. Shot placement may vary under
certain circumstances from resting on the BiPod. In any case,
you should check this on first use.
The legs of the Blaser Ultimate BiPod are loaded on a strong
spring and extend automatically when the button is pressed.
Please note that the legs extend relatively quickly and with
force.
At all times, you must make sure that the Blaser Ultimate BiPod
is mounted properly on the spigot adapter and that the adapter
itself is mounted properly.
Cleaning
NOTE
Using the wrong cleaning agents may damage the Blaser
Ultimate BiPod. Clean the Blaser Ultimate BiPod with a damp
cloth only.

20 21
Changing the forearm tipTechnical data
Parameter: Value:
Weight 445g
Material of body Aluminum
Material of feet Carbon
Spread of legs, retracted 24.5 cm/9.5"
Spread of legs, extended 28 cm/11"
Minimum length of the legs 18.5 cm / 7.3"
Maximum length of the legs 28.5 cm / 11.2"
Angles 0°, 45°, 90°, 135°, 180°
Rotatable +/- 10°
Stand width min. 24.5 cm/9.5"
Stand width max. 30.5 cm/12"
The Blaser Ultimate BiPod forearm tip must match the barrel
diameter (17 mm for Standard barrel contours, 22 mm for
Semi-Weight and Match contours, 31 mm for Ultimate Silence
contour)
Loosen the two forearm tip mounting screws using an Allen key
(size 5) and remove them with the lock washers.

22 23
NOTE
• Do not lose the lock washers!
• Fold down the forearm tip and pull it out to the front
• Insert the Blaser Ultimate BiPod forearm tip from the front
and fold it upwards
• Insert both forearm tip
mounting screws with lock
washers and tighten them
hand-tight
• Insert the barrel (see R8
instruction manual)
NOTE
To ensure that the Blaser Ultimate BiPod functions correctly,
please note the following points:
• The Blaser Ultimate BiPod forearm tip must be correctly
connected and screwed together with the stock
• The barrel channel must be clean
• The support surface in the area of the Blaser Ultimate BiPod
forearm tip must be clean
• Excess oil or gun grease between the barrel and the receiver
will negatively affect the precision of the rifle

24 25
Assembly and features of the Blaser Ultimate BiPod
Guide the Blaser Ultimate BiPod over the spigot adapter and
operate the slide lock. After correctly placing the BiPod on the
spigot, let go of the slide lock and the BiPod is mounted.
Adjusting the windage
The BiPod can be rotated by up to +- 10° to the left and
right. You must open the lock screw for this purpose. Tolock
in position, close the lock screw using the clamping lever.
Tochange the range of movement of the lock screw, push up
the clamping lever to unlock it and then move to the desired
position.

26 27
Adjusting the legs
The legs of the Blaser Ultimate BiPod can be adjusted using a
preset detent. Angles of 0°, 45°, 90°, 135 ° and 180° are possible.
To change this angle, each leg of the Blaser Ultimate BiPod must
be pushed down or pulled out to unlock. The leg can then be
rotated and moved to the desired position. When you let go
of the leg, a spring mechanism pulls the leg into the applicable
detent position and the angle changes. The preset detent
positions cover almost all the ranges needed for hunting and
target shooting.
To store the BiPod when carrying your rifle, it can be folded to
the 0° position under the barrel of the rifle, which makes it very
easy to carry.
Adjusting the height
The Blaser Ultimate BiPod has 18.5cm /7.3"-long legs in normal
setup. Spring loading allows both legs to extend independently
in 1cm/0,4" increments up to a maximum of 28.5 cm / 11.2",
atthe touch ofabutton.

28 29
(1)
Spigot adapter
The supplied spigot adapter with cover cap can be mounted
and removed with a quick detach mechanism. Once you pull
a small slide lock on the underside back, the spigot can be
removed by turning counterclockwise. The spigot and the cover
cap have grooves that must be correctly inserted into the pins
on the adapter piece. The screw (1) must point to three o’clock
to insert correctly. Turning clockwise locks the spigot into the
correct position with an audible “click” at six o’clock.
To mount or remove the cover cap, simply proceed as
described above.
NOTE
For better stability on hard
ground, the rubber caps can
be removed from the BiPod.
The steel feet underneath
guarantee a secure footing,
even on ice and stone.
Unlocking:
Pull slide lock on the under-
side back and turn counter-
clockwise.
Locking:
Turning clockwise locks
the spigot into the correct
position with an audible
“click” atsix o’clock.
Pull slide lock back and
remove spigot/cover cap
counterclockwise.
When operating the spigot,
please ensure that the screw
(1) locks at six o’clock.

30 31
Notizen / NotesNotizen / Notes

Blaser GmbH
Ziegelstadel 1
88316 Isny
Germany
Produktinformation / Product Information Version 1 09/2021
