Blue Wave NP5022 User manual

LOW MOUNT SPA COVERLIFT
Installation Instructions
CUSTOMER SERVICE HOTLINE: [phone]
BlueWave, 1745 Wallace Ave., St. Charles, IL 60174
!! CAUTION !!
IMPORTANT!! READ ALL INSTRUCTIONS CAREFULLY
BEFORE BEGINNING INSTALLATION
Please read all instructions and
precautions in this installation sheet
before using this equipment. Save this
installation sheet for future reference.
Use this Spa Coverlift only as described
in this installation sheet. Inspect and
tighten all parts regularly, replace any
worn or missing parts immediately.
!! WARNING !!
Adult assembly required. This package
contains small parts which are a
choking hazard. Keep children away
from bags and parts until assembled.
Dispose of packaging with care.
(Spa and Spa Cover Not Included)
ITEM NUMBER: NP5022
-1 -
Mfg#3200103
DO NOT attach o r incorporate e lectrical app liances or accessories into or onto T he Spa Coverlift as an
electrical hazard could be created, resulting in injury or death.
DO NOT lean, sit, stand on or play around The Spa Coverlift that could cause a loss of balance resulting in
injury.
Use of The Spa Coverlift for any application other than fo r wh ich it was designed is solely at th e
purchaser’s risk and Blue Wave will not be held liable for such use resulting in injur y, property damage or
damage to the product.

(2) Cover Support Arms 37” x 20”
Tools required for assembly:
1. Phillips Screwdriver
2. Power drill with a 1/16” drill bit
and a 1/4” drill bit.
3. Pen, Pencil or Marker
4. Wrench – ¾”
BEFORE YOU GET STARTED
You will need to make sure you have at least 2 feet of clearance of all 4 sides of your spa.
We reco mmend the coverlift opens towa rd the back of the spa away fro m the contro l panel. Mounting the
coverlift in an y othe r o rientation may cause interference w ith the spa's front acces s pan el if any repairs or
maintenance of spa is required in the future.
(2) Mounting Brackets
(2) Pivot Stopper Bolts
3 ¼” L, with rubber padding
(4) Spacer Block
(6) Washers
(4) 13/16” dia. & (2) 7/8” dia.
(4) Nuts
(18) 1” Self
Tapping Screws
(2) Pivot Arm Bolts 3 ½” L
-2 -
(30) Screw End Caps 7/16”
SPA COVERS UP TO 72
SPA COVERS UP TO 72” ”
(do not use coupler
(do not use coupler extension(s extension(s); position Cover Support ); position Cover Support
Arms so that the long end is on the top side of the cover)
Arms so that the long end is on the top side of the cover)
SPA COVERS 73
SPA COVERS 73” ”- - 96 96” ”
(using coupler extension(s); position Cover Support Arms
so that the short end is on the top side of the cover)
(8) 1” Mounting Screws
(4) Locknut caps
(4) Locknuts
(2) Side Pivot Arm 32”
(2) Cover Support Arm
37”X20”
(1) Coupler 37 ¾”
Coupler
Extension 25”
(1) Coupler 37 ¾”
(2) Coupler Extensions 25”
(2) Side Pivot Arms 32”
(2) Side Pivot Arm 32”
(2) Cover Support
Arm 37”X20”
(1) Coupler 37 ¾”
NPP1011
NPP1014
NPP1015
NPP1021
NPP1017
NPP1013
NPP1016
NPP1018
NPP1019
NPP1020
NPP1022
NPP1012
(4) 4" Screws
NPP1023
NPP1025
NPP1026
NPP1027 (2) Cover Support Arm

• Place all parts in a cleared area and remove the packing materials from the spa shell; do not dispose of the packing materials
until assembly is completed and the spa is in operation.
• Assembly requires two people.
• During assembly, make sure that all parts are oriented as shown in the drawings. Read each assembly step before you begin.
• Tighten all parts as you assemble them, unless instructed to do otherwise.

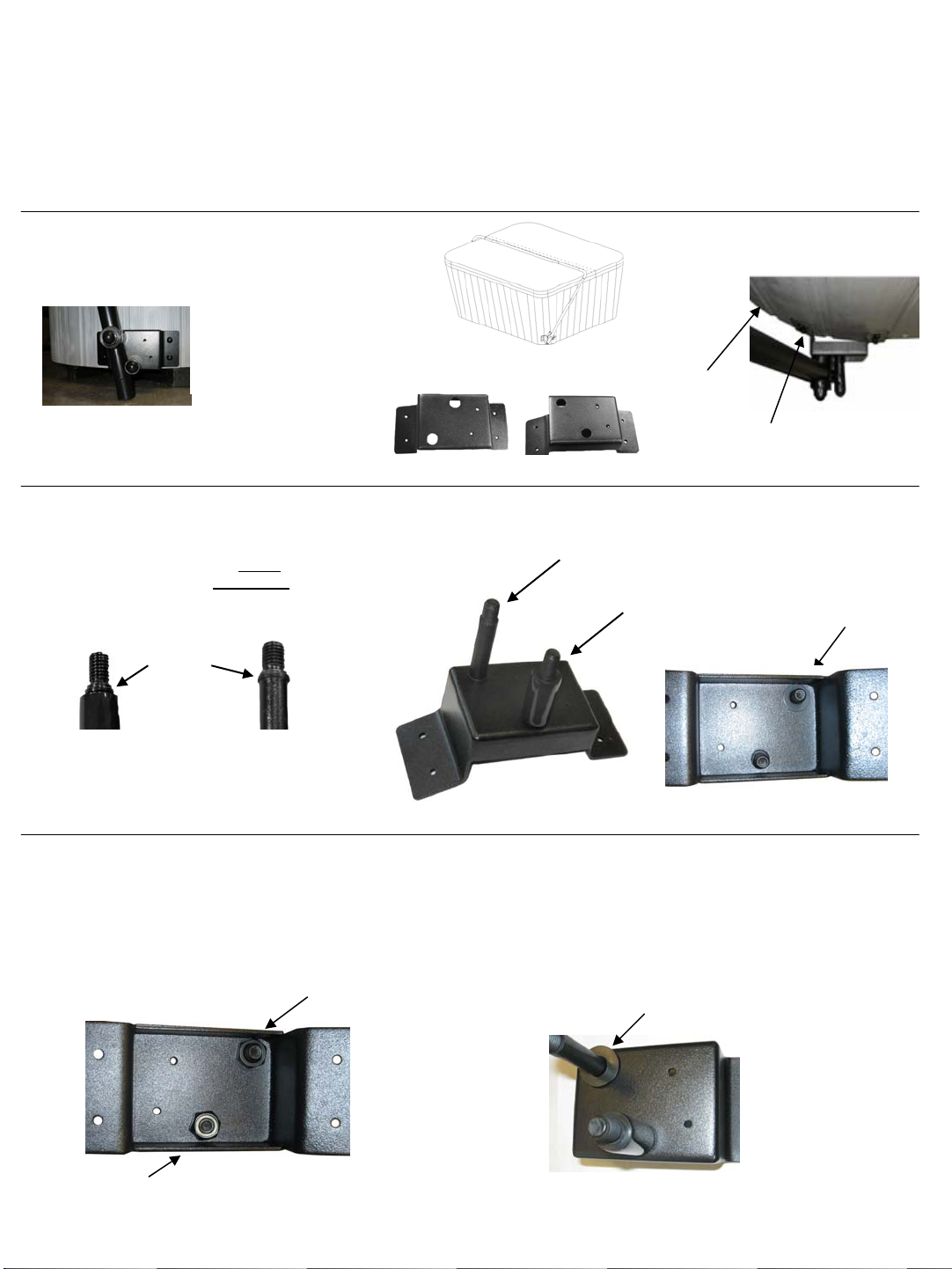

SET-UP AND ASSEMBLY:
Step 1:
•Insert Pivot Arm Stopper into center hole of Mounting Bracket.
•Insert Pivot Arm Bolt into side corner of Mounting Brackets.
•Flip bracket over and put small Washer on Pivot Arm Bolt
Step 3:
•With the inside of the Mounting Bracket still facing you, put Locknut on Pivot Arm Stopper.
•Put Bolt Nut on Pivot Arm Bolt.
•Secure both tightly.
•Turn bracket over and put Large Washer on Pivot Arm Bolt.
Mounting Bracket
Pivot Arm Stopper
Pivot Arm Bolt
This end to
mounting
brackets
Pivot Arm
Bolt
Pivot Arm
Stopper
Small washer
Locknut
Bolt Nut
Identify Right Mounting bracket and Left Mounting
Bracket. Repeat Step 2 to 5 for both right and left. Left
Right
RightLeft
Step 2:
Large washer
Note: Brackets must be
mounted horizontally, with
the angle mounted on the
radius of the spa.
-3 -
NOTE: BRACKETS CANNOT BE
MOUNTED VERTICALLY
Top View
Spa Corner
Angled edge
of Bracket

(Fig 4-1)

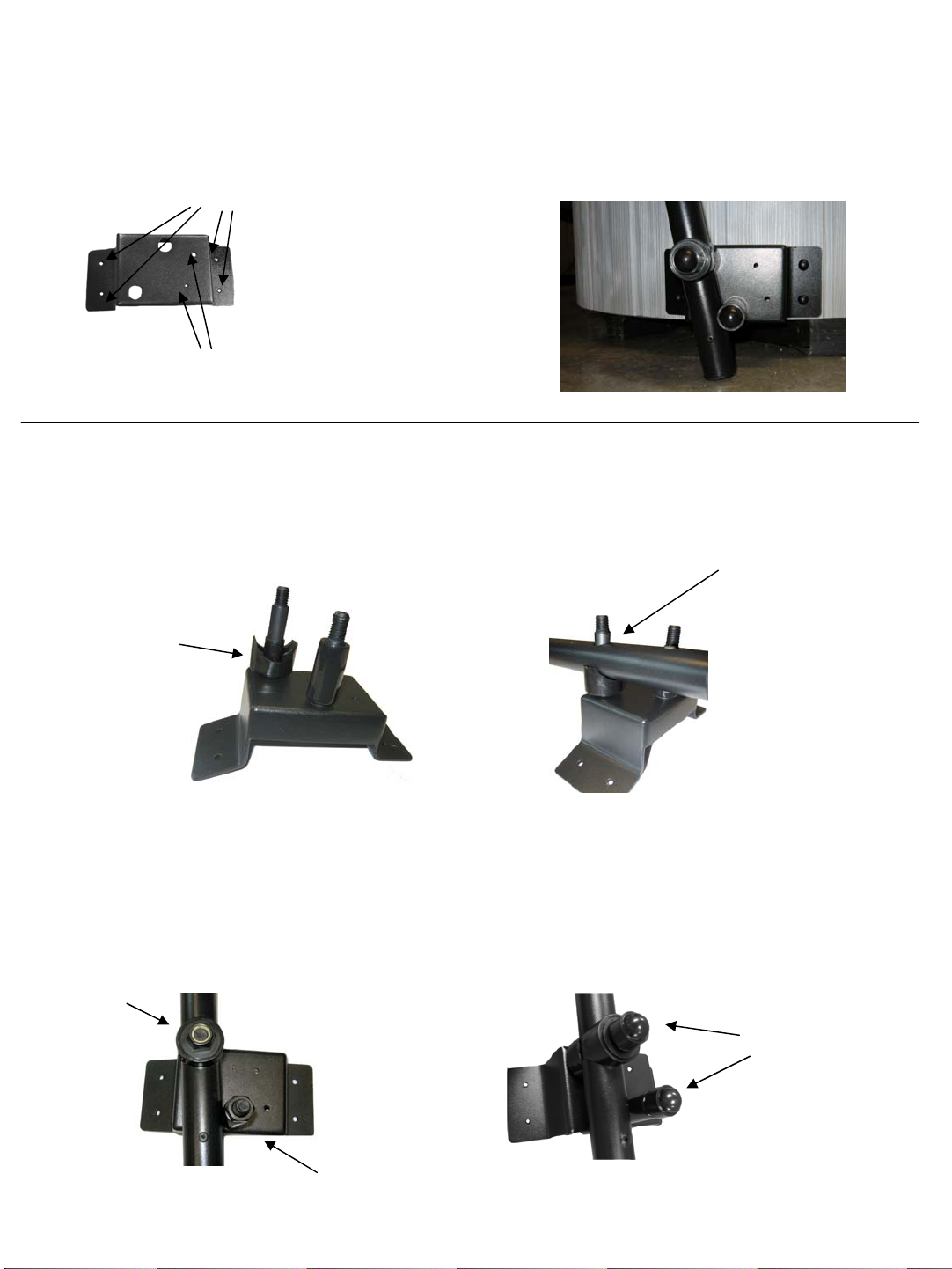

•Attach the left and right Mounting Brackets to the appropriate sides of the spa, 3-5” above the ground*
• Use (4) 1” Mounting Screws for the four outer holes.
• Use (2) 4” Mounting Screws for the two inner holes. (Fig. 4-1)
Step 4:
2 x 4” Screws
-4 -
4 x 1” Screws *NOTE: To prevent
splitting of the spa
cabinet, pre-drill holes
with a ¼” drill bit.
Side Arm Pivot, out er
Spacer Block goes on next
Step 5:
•With bracket mounted on spa, put Spacer Block on Pivot Arm Bolt (Fig. 5-1)
•Slide on the Side Arm Pivot (Fig 5-2)
•Put outer Spacer Block on top of Side Pivot Arm on the Pivot Arm Bolt (not pictured).
(Fig 5-4)
(Fig. 5-1) (Fig. 5-2)
•Put a Large Washer on Pivot Arm Bolt and secure with a Locking Nut.
•Secure a Bolt Nut to Pivot Arm Stopper (Fig 5-3).
•Cover both with Nut Caps (Fig. 5-4).
(Fig. 5-3)
Large Washer
and Locking Nut
Bolt Nut
Nut Caps
Spacer Block

-5 -
Side Pivot Arm 32”
Cover Support Arm 20”x37”
Coupler 37 ¾”

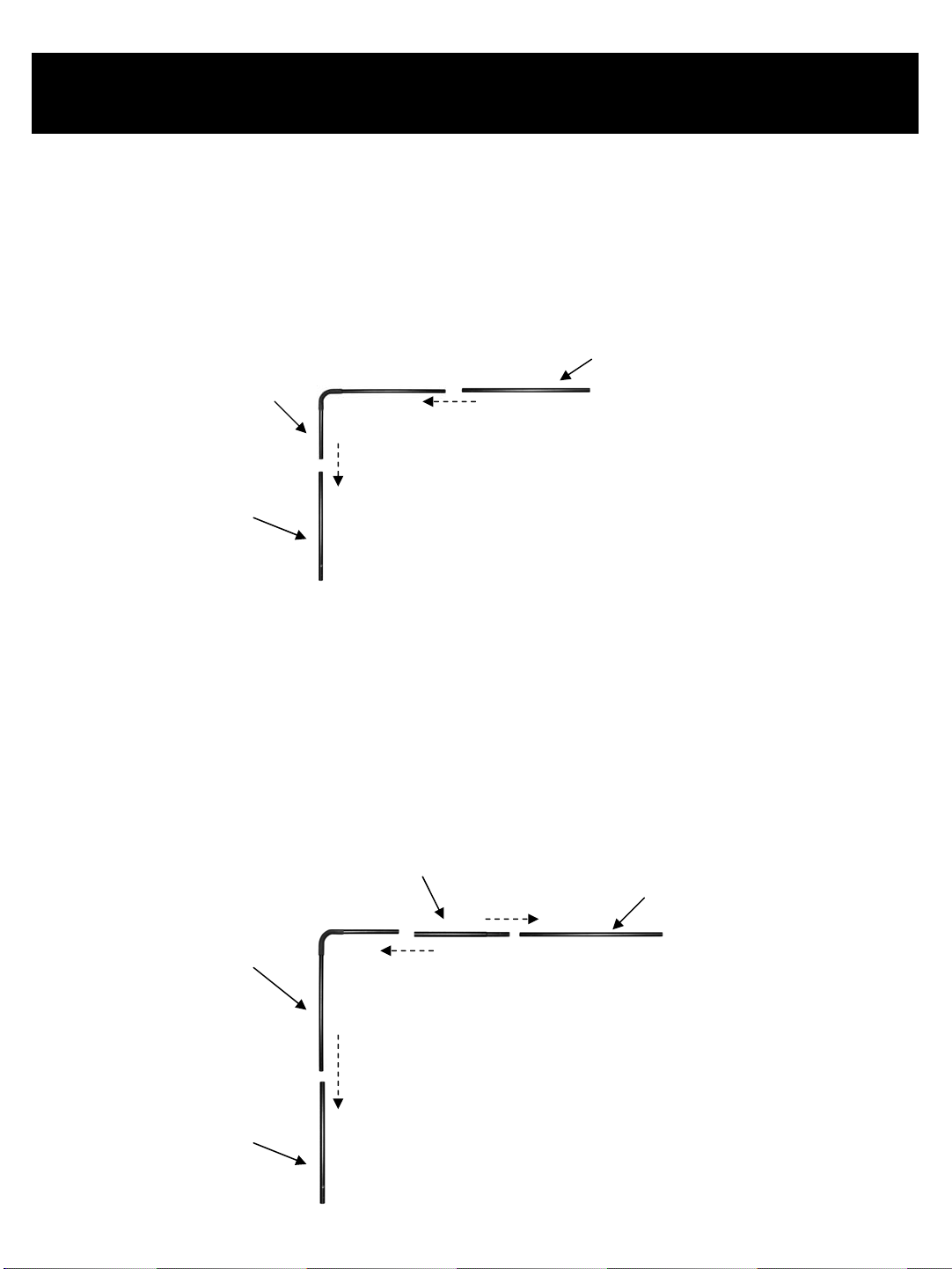

Step 6-A: FOR SPA COVERS UP TO 72”
•Slide the LONG END of the Cover Support Arm into either side of the Coupler piece
•Slide the SHORT END of the Cover Support Arm into the top of the Side Pivot Arm. Do the same on the other side.
•The Cover Support Arm and the Coupler will now be laying on top of the spa cover along the fold.
•THIS WILL FIT SPA COVERS UP TO 72” For larger spa covers see Step 6-B.
Step 6-B: FOR SPA COVERS 73” TO 96” (using Coupler Extension)
•Attach Coupler Extension Piece to one end of the Coupler and secure with 3 Self Tapping Screws.
•Slide the SHORT END of the Cover Support Arm into the Coupler Extension Piece.
•Slide the LONG END of the Cover Support Arm into the top of the Side Pivot Arm
•Secure with 3 Self-Tapping Screws. Do the same with the other side.
•The Cover Support Arm and the Coupler and the Coupler will now be laying on top of the spa cover along the fold.
Side Pivot Arm 32”
Cover Support Arm 37”x20”
Coupler 37 ¾””
Coupler Extension 25”
ATTENTION! SPA COVERS UP TO 72”: FOLLOW STEP 6-A
SPA COVERS 73”-96”: FOLLOW STEP 6-B

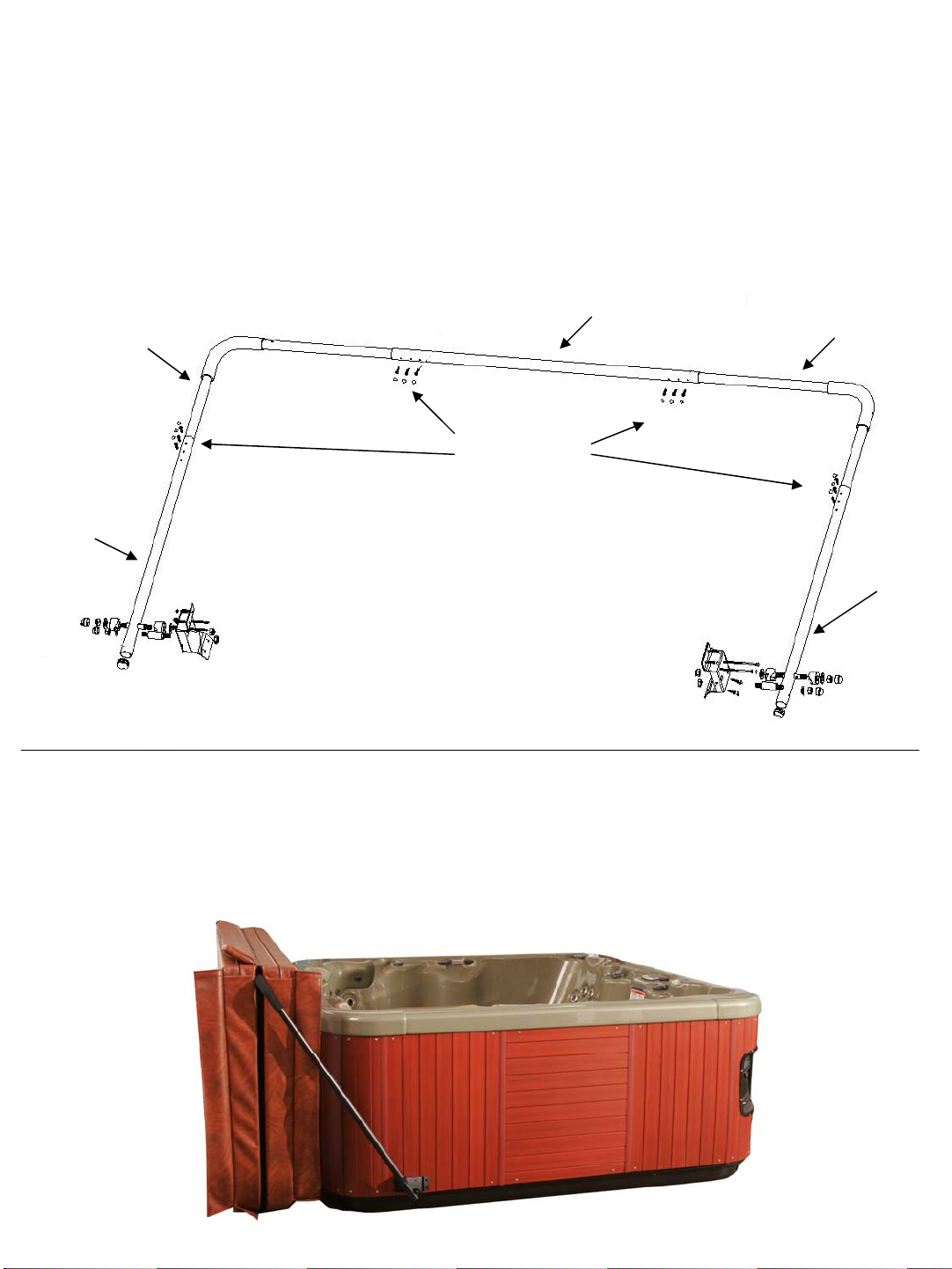

Step 7:
• Adjust the C oupler Piece and Support Arms so that the Coupler Piece is laying parallel, approximately ½” away
from the fold in the spa cover.
•Once you have the lifter fitted to the size of your spa, pre-drill the holes that connect all the arms together.
•Using the 1” Self Tapping Screws, fasten Support Arms to the Coupler Pieces.
• There will be 3 Self Tapping Scre ws ins erted into each end of the Coupler Pieces a nd 3 Self Tapping Scre ws
inserted into each Cover Support Arm where it connects to the Side Pivot Arm.
•Place Screw Caps on top of all screws.
-6 -
Side Pivot Arm
Cover Support Arm
Coupler
Cover Support Arm
Side Pivot Arm
Self Tapping Screws
To Remove the spa cover with the Coverlift:
•Fold the Spa Cover at the hinge over the Cover Lift
• Using the Coverlift bar, lift the cover up and toward the back of the spa. The cover will slide back and down the
back side of the spa and stop.

LEVIER SURBAISSÉ POUR COUVERCLE DE SPA
Fiche d’installation
SERVICE À LA CLIENTÈLE : 1-877-762-6010
BlueWave, 1745 Wallace Ave., St. Charles, IL 60174
!! ATTENTION !!
IMPORTANT!! LIRE ATTENTIVEMENT TOUTES LES
INSTRUCTIONS AVANT DE COMMENCER L’INSTALLATION
Lisez toutes les instructions et les mises
en garde de la fiche d’installation avant
d’utiliser le produit. Gardez la fiche pour
toute consultation ultérieure. N’utilisez le
levier que conformément aux instructions
indiquées dans la fiche. Inspectez et
resserrez toutes les pièces régulièrement
et remplacez sans attendre toute pièce
manquante ou usée.
!! AVERTISSEMENT !!
Doit être assemblé par un adulte. Le
produit contient aussi des petites pièces
avec lesquelles il y a risque de s’étouffer.
Tenez les sacs et les pièces hors de la
portée des enfants pendant
l’assemblage. Jetez l’emballage avec
soin.
(Spa et couvercle de spa non inclus)
-1 -
NUMÉRO D’ARTICLE : NP5022
No de fabrication #3200103
Ne fixez PAS et n’incorporez PAS d’appareils ou d’accessoires électriques dans ou sur le levier, sinon vous
vous exposez à des risques de décharge électrique pouvant causer des blessures ou même entraîner la mort.
Ne prenez PAS appui et ne vous assoyez PAS sur le levier et ne jouez PAS autour du levier, car vous
pourriez perdre l’équilibre et vous blesser.
L’utilisation du levier à une fin autre que celle pour laquelle il est conçu demeure au seul risque de
l’acheteur. Blue Wave ne sera pas tenue responsable d’une telle utilisation en cas de blessure, de
dommages à des biens ou de dommages au produit.

AVANT DE COMMENCER
Vérifiez si vous avez un espace d’au moins 0,6 m (2 pi) des quatre côtés du spa.Nous vous
recommandons de faire ouvrir le couvercle vers l’arrière du spa le plus loin possible des commandes. Si vous
assemblez le levier selon une autre orientation, ce dernier pourrait gêner l’accès au panneau de service à
l’avant s’il faut réparer ou entretenir le spa.
(2) supports
de fixation
(4) blocs espaceurs
(4) écrous
(2) chevilles de pivotement
de 3 ½ po (L.)
- 2 -
(30) capuchons
de vis de 7/16 po
COUVERCLES DE SPA D’AU PLUS
1,83 M (72 PO)
(ne pas utiliser les rallongesde tige horizontale et placer les
tiges en L de manière à ce que la portion la plus longue
arrive sur le dessus du couvercle)
COUVERCLES DESPA DE 1,85 À 2,43 M (73
PO À 96 PO)
(utiliser les rallonges de tige horizontale et placer les tigesen L de manière
à ce que la portion la plus courte arrive sur le dessusdu couvercle)
(8) vis de montage
de 1 po
(4) capuchons de
contre-écrou
(4) contre-écrous
Tige latérale de 32 po
Tige en L de
37 po x 20 po
Tige horizontale
de 37 ¾po
Rallonge de tige
horizontale de 37 ¾ po
(1) tige horizontale de 37 ¾ po
(2) rallonges de tige horizontale de 25 po
(2) tiges latérales de 32 po
Tige latérale de 32 po
Tige en L de
37 po x 20 po
Tige horizontale
de 37 ¾ po
Outils requis pour l’assemblage :
1. Tournevis cruciforme
2. Perceuse électrique avec mèches
de 1/16 po et 1/4 po
3. Crayon, stylo ou marqueur
4. Clé de ¾ po
((2) butoirs de 3 ¼ po (L.) avec
revêtement en caoutchouc
(6) rondelles; (4) de 13/16 po et
(2) de 7/8 po de diamètre
(18) vis autotaraudeuses
de 1 po
NPP1023
NPP1025
NPP1026
NPP1027 (2) Tige en L de 37 po x 20 po
NPP1021 NPP1017
NPP1011 NPP1014 NPP1015 NPP1013 NPP1016
NPP1018 NPP1019 NPP1020 NPP1022 NPP1012
(4) vis de 4 po

É:

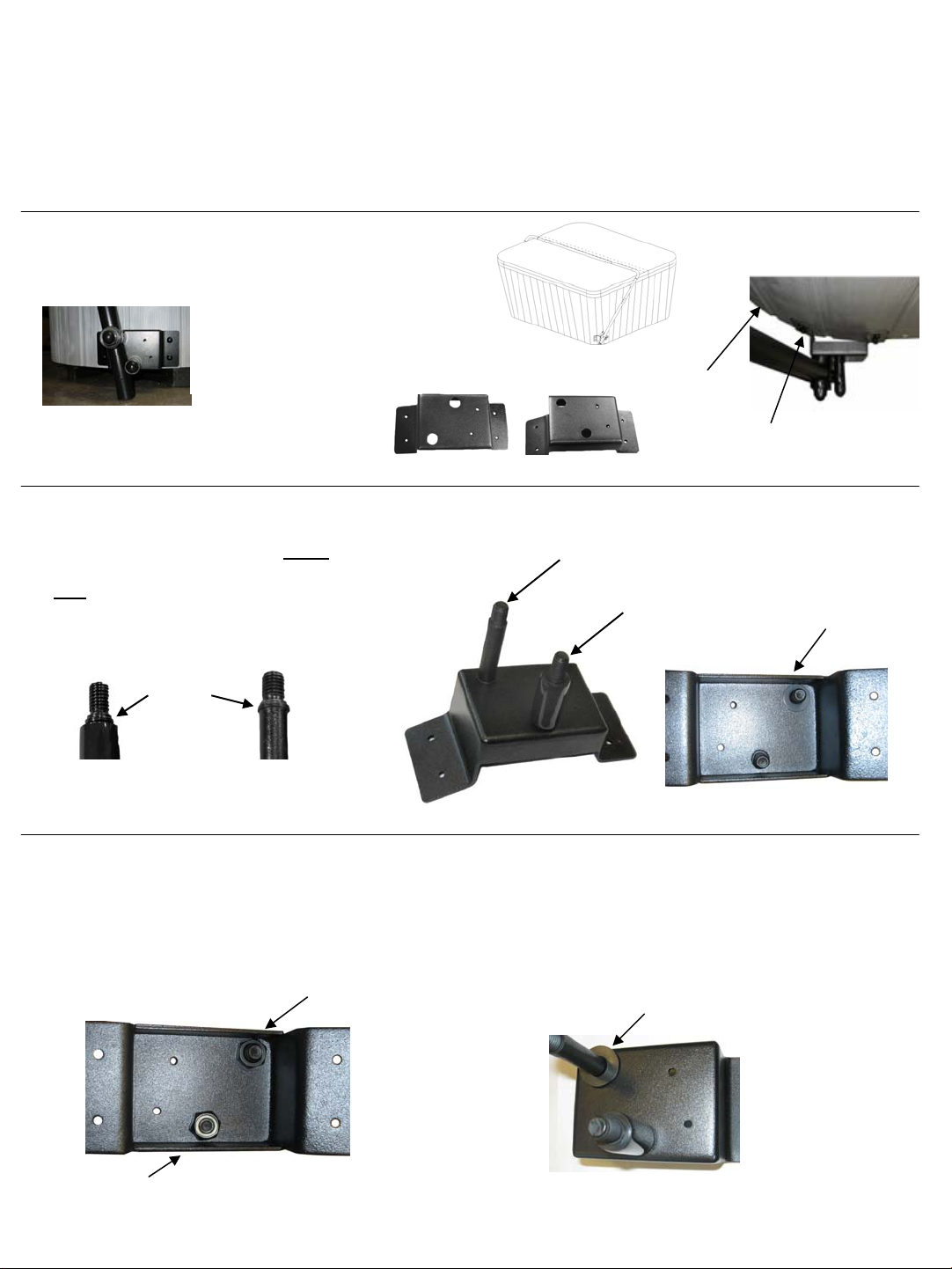

Étape 1:
•Insérez le butoir dans le trou du e du support de fixation.
•Insérez la cheville de pivotement dans le trou au
 du support de fixation.
•Retournez le support et mettez une petite
rondelle sur la cheville de pivotement.
Étape 3:
Support de fixation
Butoir
Cheville de pivotement
Cette extrémité
dans les supports
de fixation
Cheville de
pivotement
Butoir
Petite rondelle
Contre-écrou
Écrou
Déterminez lequel des supports de fixation va à gauche et
lequel va à droite. Faites les étapes 2 à 5 dans les deux cas.
ae
te
Droite
Gauche
Étape 2:
Grande rondelle
eae Les supports
doivent être installés à
l’horizontale de manière à ce
que l’angle épouse la forme
du coin du spa.
-3 -

É

Vue de dessus
Coin du spa
Bord du support en angle
• Placez toutes les pièces dans un endroit dégagé et enlevez l’emballage de la cuve du spa. Ne jetez pas
l’emballage tant que l’assemblage n’est pas terminé et que le spa n’est pas en fonction.
• Il faut deux personnes pour effectuer l’assemblage.
• Veillez à ce que l’orientation des pièces soit la même que sur les images. Lisez chaque étape avant de commencer.
• Serrez bien les pièces pendant l’assemblage à moins d’indication contraire.
• L’intérieur du support de fixation toujours devant vous, placez un contre-écrou sur le butoir.
• Mettez un écrou sur la cheville de pivotement.
• Serrez bien dans les deux cas.
• Retournez le support et mettez une grande rondelle sur la cheville de pivotement.

(Fig 4-1)
•Fixez les supports gauche et droit au côté correspondant du spa, de 7,5 à 12 cm (3 à 5 po) au-dessus du sol*.
•Utilisez quatre vis de montage de 1 po pour les quatre trous extérieurs.
•Utilisez deux vis de montage de 4 po pour les deux trous intérieurs. (Fig. 4-1)
Étape 4:
2 x vis de 4 po
- 4 -
4 x vis de 1 po * REMARQUE : Pour éviter
la formation de fissures dans
la cuve, percez des trous
d’avance avec une mèche
de ¼ po.
Tige latérale, le bloc
espaceur extérieur va
au-dessus
Étape 5:
•Le support fixé au spa, placez un bloc espaceur sur la cheville de pivotement (figure 5-1).
•Insérez la tige latérale (figure 5-2).
•Placez le bloc espaceur extérieur au-dessus de la tige latérale sur la cheville de pivotement (non illustré).
(Fig 5-4)
(Fig. 5-1) (Fig. 5-2)
(Fig. 5-3)
Écrou
Contre-écrous
Bloc espaceur
• Mettez une grande rondelle sur la cheville de pivotement et solidifiez le tout avec un contre-écrou.
• Insérez un écrou dans le butoir (figure 5-3).
• Mettez un capuchon dans les deux cas (figure 5-4).
Grande rondelle
et contre-écrou

- 5 -
Tige latérale de 32 po
Tige en L de 20 po x 37
Tige horizontale de 37 ¾ po
Étape 6-A: COUVERCLES DE SPA D’AU PLUS 1,83 M (72 PO)
•Glissez la portion LONGUE de la tige en L dans une extrémité de la tige horizontale.
•Glissez la portion COURTE de la tige en L dans la tige latérale. Faites de même de l’autre côté.
•La tige en L et la tige horizontale s’appuieront alors sur le pli du couvercle.
•CONVIENT AUX COUVERCLES DE SPA D’AU PLUS 1,83 M (72 PO). Pour les couvercles de taille supérieure,
voir l’étape 6-B.
Étape 6-B: COUVERCLES DE 1,85 À 2,43 M (73 PO À 96 PO) (avec les rallonges de
tige horizontale)
•Glissez une rallonge dans l’une des extrémités de la tige horizontale et solidifiez le tout à l’aide de trois
vis autotaraudeuses.
•Glissez la portion COURTE de la tige en L dans la rallonge.
•Glissez la portion LONGUE de la tige en L dans la tige latérale.
•Solidifiez le tout à l’aide de trois vis autotaraudeuses. Faites de même de l’autre côté.
•La tige en L, les rallonges et la tige horizontale s’appuieront alors sur le pli du couvercle.
Tige latérale de 32 po
Tige en L de 37 po x 20 po
Tige horizontale de 37 ¾ po
Rallonge de tige
horizontale de 25 po
ATTENTION! COUVERCLES DE SPA D’AU PLUS 1,83 M (72 PO) : RENDEZ-VOUS À L’ÉTAPE 6-A
COUVERCLES DE SPA DE 1,85 À 2,43 M (73 PO À 96 PO) : RENDEZ-VOUS À L’ÉTAPE 6-B

Étape 7:
•Ajustez la tige horizontale et les tiges en L de manière à ce que la tige horizontale soit parallèle au pli à
environ 1,2 cm (½ po) de ce dernier dans le couvercle.
•Une fois que le levier a la bonne taille pour votre spa, percez les trous qui serviront à fixer les tiges les
unes aux autres.
•À l’aide des vis autotaraudeuses de 1 po, fixez les tiges en L à la tige horizontale.
•Il faudra insérer trois vis autotaraudeuses à chaque extrémité de la tige horizontale là où elle s’articule avec les tiges
en L et trois autres vis autotaraudeuses à l’extrémité des tiges en L là où elles s’articulent avec les tiges latérales.
•Mettez des capuchons à toutes les vis.
-6 -
Tige latérale
Tige en L
Tige horizontale
Tige en L
Tige latérale
Self Tapping Screws
Retirer le couvercle du spa avec le levier:
•Pliez le couvercle autour de la tige horizontale.
•Saisissez une tige latérale pour soulever le couvercle et le replier vers l’arrière. Le couvercle reculera
et finira sa course appuyé contre la paroi arrière du spa.
