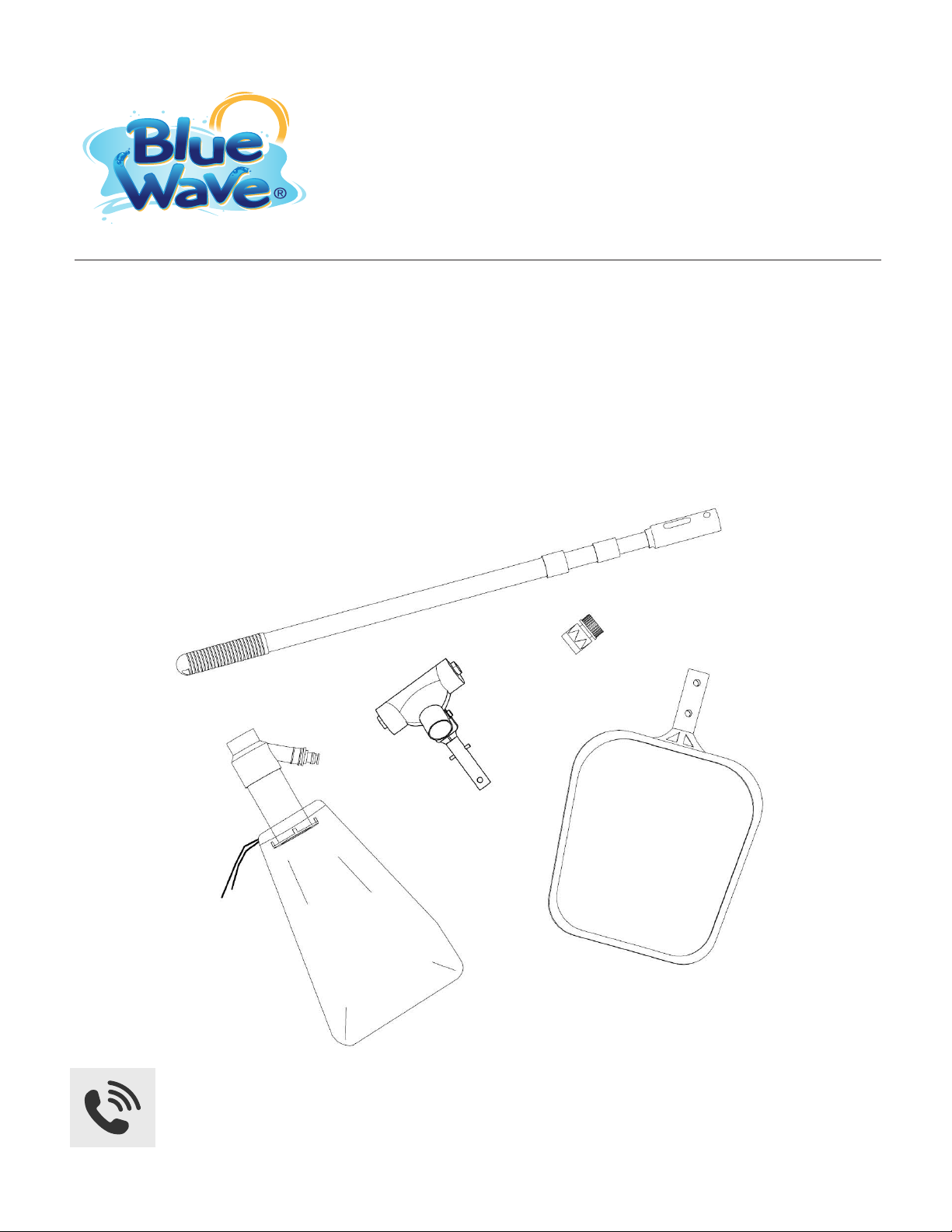

Blue Wave NBP6158 User manual

V1: 1221
SKU# NBP6158
BLUE WAVE POOL
MAINTENANCE KIT
INSTRUCTION MANUAL
Questions, problems, missing parts?
Before returning to your retailer, call our Consumer Hotline at 1-800-759-0977,
Monday – Friday. 8am – 5pm (CST)

2
THANK YOU!

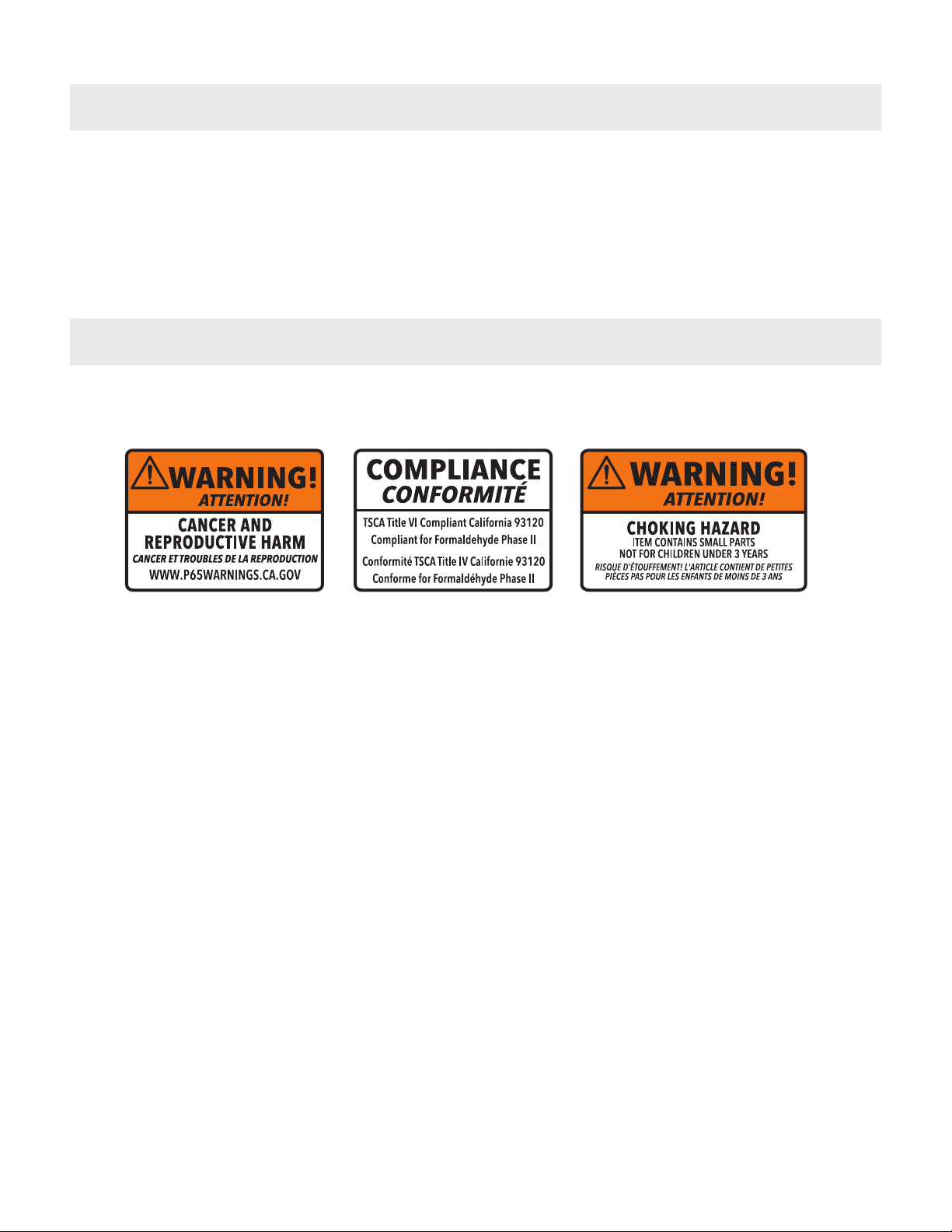

!SAFETY INFORMATION
Thank you for purchasing this product. We work around the clock and around the globe to ensure
that our products maintain the highest possible quality. However, in the rare case of issues during
assembly or use of this product, please contact our Consumer Hotline at 800-759-0977 for immediate
assistance before contacting your retailer. Please read the warranty information at the back of these
assembly instructions for further details.
Please read this entire manual before attempting to assemble, operate, or install the product.

3

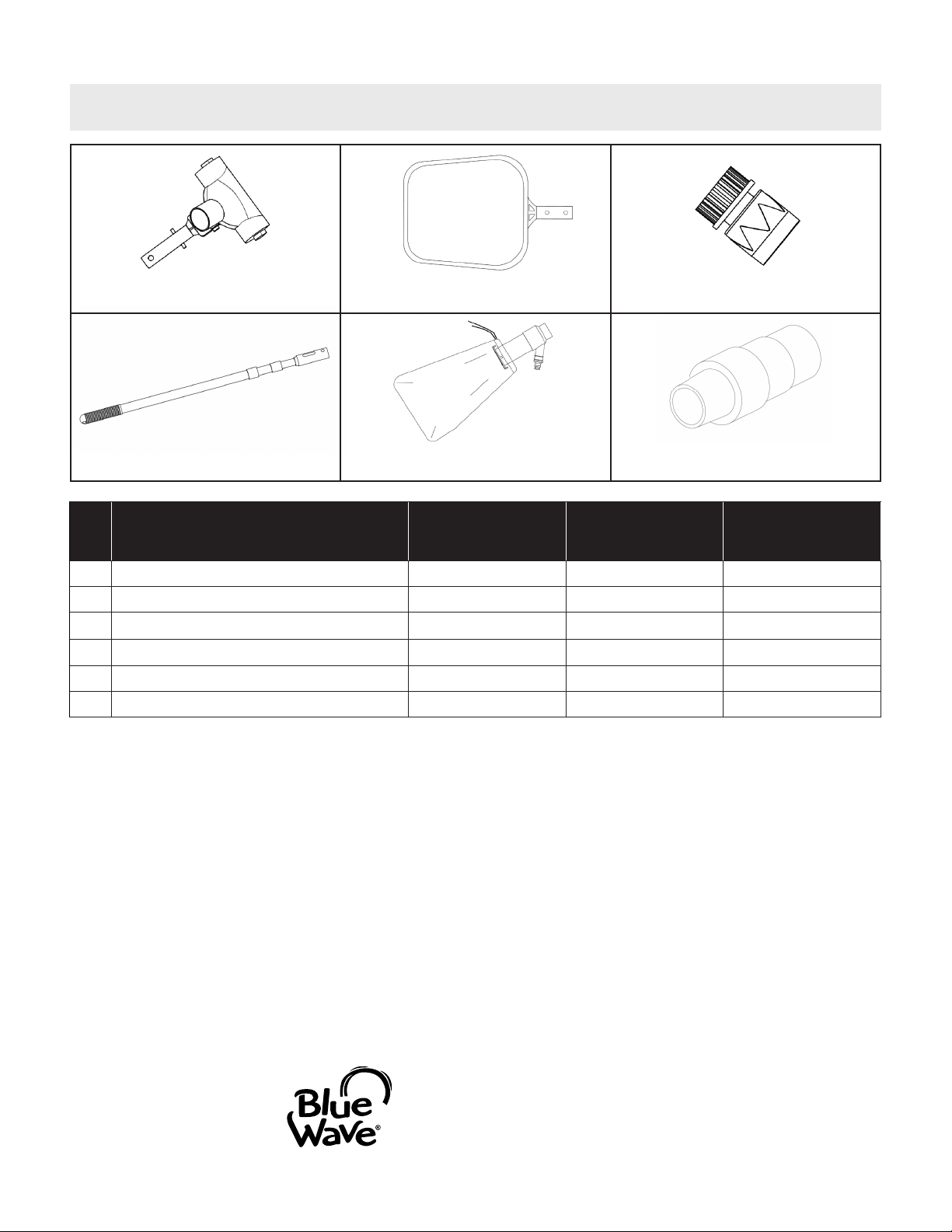

PARTS LIST & DIAGRAMS (NOT TO SCALE)
1. Base Vacuum Head 2..Hand Skimmer Net 3.. 5/8” Garden Hose Connector
4. Telescopic Pole 5. Venturi Vacuum with Bag 6. 1.25" Vacuum Hose Adaptor
(Not Included)
#Part Description QTY> MFG No. BW No.
1Base Vacuum Head 1JV02BU01
2Hand Skimmer Net 1 LS1310PE
35/8” Garden Hose Connector 1SP07
4Telescopic Pole 1TP3
5Venturi Vacuum with Bag 1JV02BU03
61.25” Vacuum Hose Adaptor (Not Included)190587
NBP6158
NBP6158
NUP1004
NBP6158
NBP6158
NBP6201

4

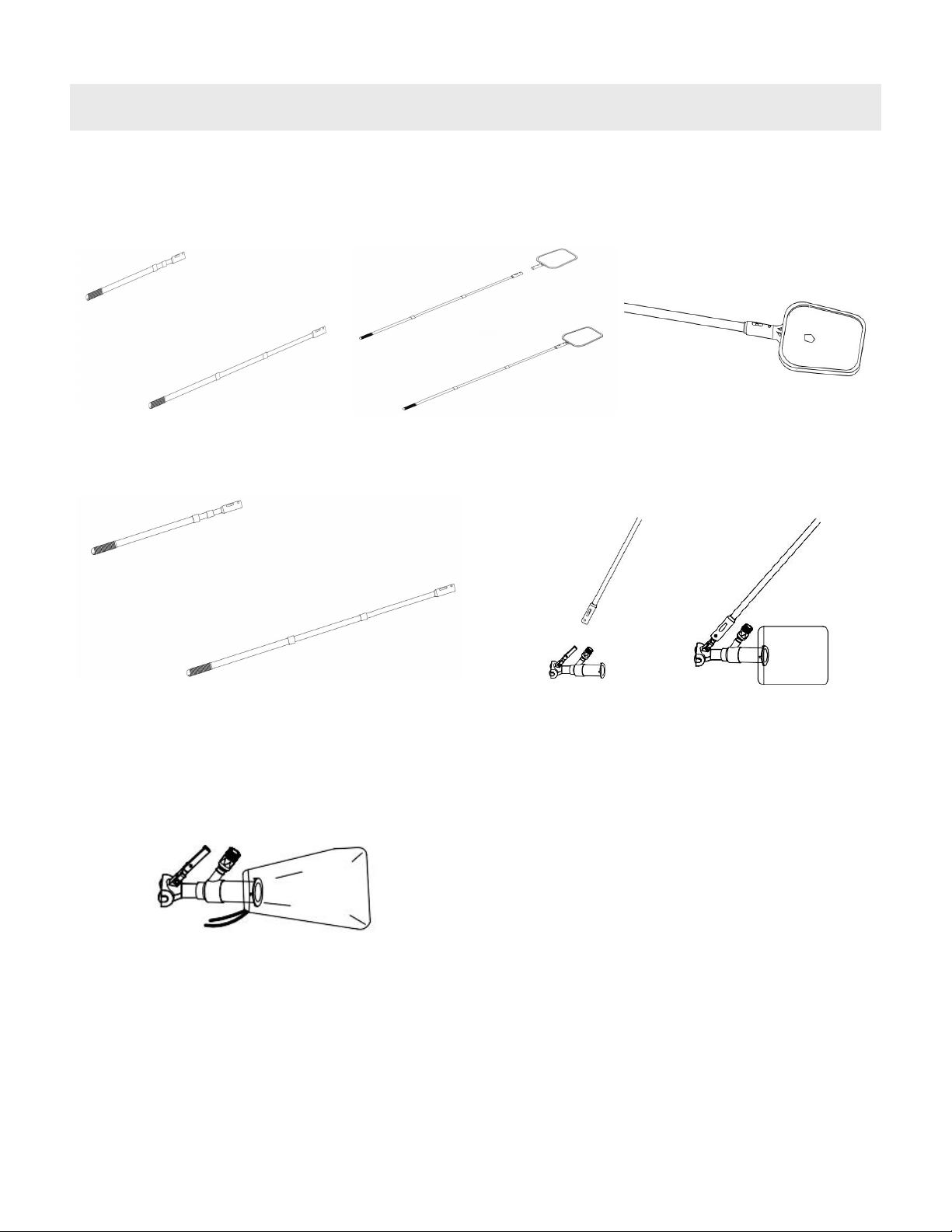

OPERATION INSTRUCTIONS
Cleaning with the Hand Skimmer
1. Extend the telescopic pole to its longest length.
2. Attach the hand skimmer to the open end of the telescopic pole.
3. Scoop out leaves or any debris in the pool.
Vacuuming with a 5/8” Garden Hose (Not Included)
1. Extend the Telescopic Pole to its fullest length.
3. Attach the Venturi vacuum bag to the Base
Vacuum Head. Then tighten the draw
string and tie a knot to secure it in place.
NOTE: Ensure the debris bag is securely
tied to the Venturi Vacuum.
4. Hand tighten a 5/8” Garden Hose to the
Vacuum Head.
2. Attach the Base Vacuum Head to the open end of
the Telescopic Pole.
5.Place the Vacuum under water.

5
OPERATION INSTRUCTIONS
6.Turn on the water supply. This will cause a
venturi suction at the vacuum head.Debris
is collected in the vacuum bag.
8. When done or when the bag is full:
a) Slowly move the vacuum head to the side
wall of the pool, turn the vacuum head up-
side-down, shut off the water, and remove
the vacuum head from the pool.
b) Remove the vacuum bag and discard all of
the debris, ip the bag inside-out, and
rinse with running water.
7.Carefully, and slowly push the Vacuum Head
across the pool floor to remove debris. Do not
press hard on the liner as this may cause damage.
9.Repeat the above steps until the pool has been
cleaned thoroughly.

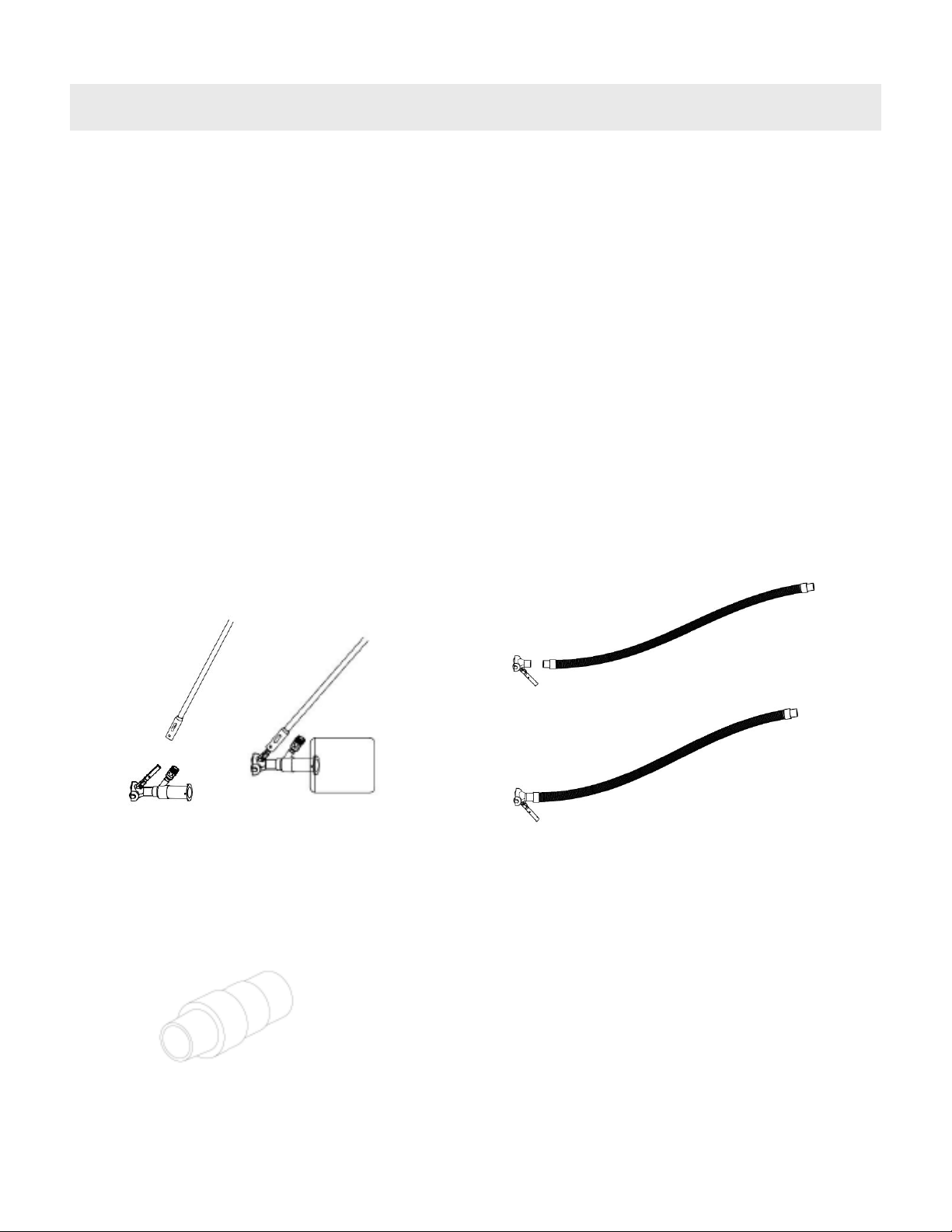

Vacuuming with Base Vacuum Head
1. Start with the Base Vacuum Head and attach it
to the telescopic pole as shown below.
2. Attach a 1.25" Vacuum Hose (Not Included)
to the Base Vacuum Head.
3. Attach the Vacuum Hose Adapter
(pictured below) to the open end of the
1.25" Vacuum Hose. NOTE: The Vacuum
Hose Adaptor is Not Included in this Kit)

OPERATION INSTRUCTIONS (CONTINUED)

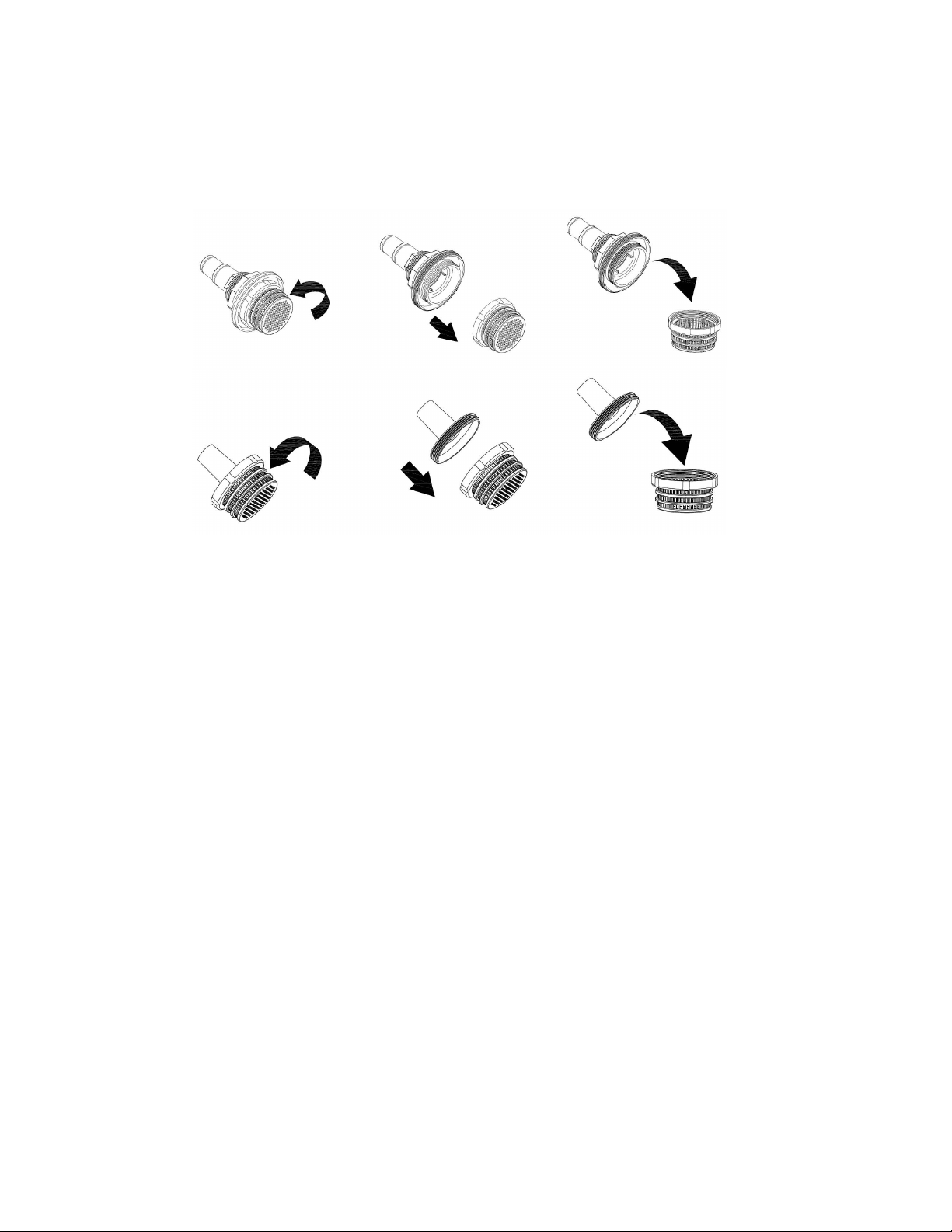

4. Remove the anti-entrapment screen from the water intake fitting on the pool wall.
NOTE: Figure 1 shows the intake for soft-side frame pools. Figure 2 displays the intake used with our
speed set pools.
5. Insert the Vacuum Hose Adapter (Not Included)
6. Place the Base Vacuum Head in the pool. Be careful not to damage the liner. Slowly
move the vacuum over the pool floor.
7. Dirt and debris will be vacuumed directly into the filter tank. Clean out the filter tank as
necessary.
8. This concludes the instructions for cleaning with the Base Vacuum Head.
Figure 1
Figure 2
6

7
90-DAY LIMITED WARRANTY
This product is warranted to the original purchaser to be free from defects in material or workmanship
for a period of ninety (90) days from the date of the original retail purchase.
This warranty does not cover defects or damage due to improper installation, alteration, accident, or
any other event beyond the control of the manufacturer. Defects or damage resulting from misuse,
abuse, or negligence will void this warranty. This warranty does not cover scratching or damage that
may result from normal usage.
This product is not intended for institutional or commercial use; the manufacturer does not assume
any liability for such use. Institutional or commercial use will void this warranty.
This warranty is nontransferable and is expressly limited to the repair or replacement of the defective
product. During the warranty period, the manufacturer shall repair or replace defective parts at no
cost to the purchaser. Shipping charges and insurance are not covered and are the responsibility of
the purchaser. Labor charges and related expenses for removal, installation, or replacement of the
product or components are not covered under this warranty.
The manufacturer reserves the right to make substitutions to warranty claims if parts are unavailable
or obsolete.
The manufacturer shall not be liable for loss of use of the product or other consequential or incidental
costs, expenses, or damages incurred by the consumer of any other use. The user assumes all risk of
injury resulting from the use of this product.
This warranty is expressly in lieu of all other warranties, expressed or implied, including warranties
of merchantability or tness for use to the extent permitted by Federal or state law. Neither the
manufacturer nor any of its representatives assumes any other liability in connection with this product.
All warranty claims must be made through the retailer where the product was originally
purchased. A purchase receipt or other proof of date of purchase will be required to process all
warranty claims. The model number and part numbers found within the assembly instructions
will be required when submitting any parts requests or warranty claims.
For further warranty information or inquiries, please call 1 [phone]
Blue Wave Products, Inc.
101 N Raddant Drive
Batavia, IL 60510

SKU# NBP6158
Des questions, des problèmes, des pièces manquantes?
Avant de retourner chez votre détaillant, appelez notre ligne d'assistance aux consommateurs
au 1-800-759-0977, du lundi au vendredi. 8h –17h (HNC)
V1: 1221
KIT D'ENTRETIEN DE
PISCINE BLUE WAVE
MANUEL D'INSTRUCTIONS

2
INFORMATIONS DE SÉCURITÉ
MERCI!
Nous vous remercions d’avoir acheté ce produit. Nous travaillons 24 heures sur 24 et dans le monde entier pour
nous assurer la meilleure qualité possible de nos produits. Cependant, dans les rares cas de problèmes lors de
l'assemblage ou de l'utilisation de ce produit, veuillez contacter notre service d'assistance téléphonique aux
consommateurs au 800-759-0977 pour une assistance immédiate avant de contacter votre détaillant. Veuillez lire
les informations de garantie au dos de ces instructions de montage pour plus de détails.
Veuillez lire l'intégralité de ce manuel avant d'essayer d'assembler, d'utiliser ou d'installer le produit!.

Blue Wave Products, Inc.
101 N. Raddant Rd
Batavia, IL 60510
LISTE DES PIÈCES ET SCHÉMA
1. Tête d’aspiration 2..Filet à feuilles 3..Connecteur de tuyau
d’arrosage 5/8"
4. Perche télescopique 5. Sac d'aspirateur 6. Adaptateur de tuyau d’aspiration
de 1.25" (non inclus)
#Part Description QTY> MFG No. BW No.
1Tête d’aspiration 1JV02BU01
2Filet à feuilles 1LS1310PE
3Connecteur de tuyau d’arrosage 5/8" 1SP07
4Perche télescopique 1TP3
5Sac d'aspirateur 1JV02BU03
6Adaptateur de tuyau d’aspiration de 1.25" 190587
NBP6158
NBP6158
NUP1004
NBP6158
NBP6158
NBP6201
3

INSTRUCTIONS D’UTILISATION
Nettoyer avec le filet à feuilles
1. Déployez la perche télescopique à sa plus grande longueur.
2. Fixez le filet à feuilles à l'extrémité ouverte de la perche télescopique.
3. Retirez les feuilles ou les débris de la piscine.
Pour passer l'aspirateur avec un tuyau d'arrosage de 5/8 po (non inclus)
1. Déployez la perche télescopique à sa longueur
maximale.
3. Fixez le sac d'aspirateur à la tête d'aspiration.
Serrez ensuite le cordon de serrage et faites un
nœud pour le maintenir en place. REMARQUE :
Nous vous recommandons d'utiliser un simple
nœud de lacet.
4.Serrez à la main un tuyau d'arrosage de 5/8
po à la tête d’aspiration.
2. Fixez la tête d'aspiration à l'extrémité ouverte de
la perche télescopique.
o
5.Placez l'aspirateur sous l'eau.
4

5
INSTRUCTIONS D’UTILISATION
7.Poussez lentement la tête d'aspiration sur le fond de
la piscine pour enlever les débris.
9.Répétez les étapes ci-dessus jusqu'à ce que la
piscine soit complètement nettoyée.
6.Ouvrez l'alimentation en eau. Cela provoquera
une action venturi au niveau de la tête
d'aspiration pour collecter les débris dans le sac
d'aspirateur.
10. Une fois terminé ou lorsque le sac est plein :
a) Déplacez lentement la tête d'aspiration vers
la paroi latérale de la piscine, retournez la
tête d'aspiration, coupez l'eau et retirez la
tête d'aspiration de la piscine.
b) Retirez le sac de l'aspirateur et jetez tous les
débris, retournez le sac à l'envers et rincez à
l'eau courante
Utiliser la Tête D'aspiration de Base
1. Commencez par la tête d'aspiration de base et
fixez-la au manche télescopique comme
indiqué cidessous.
2. Attachez un tuyau d'aspirateur de
1,25" (non inclus) à la tête d'aspirateur de
base.
3. Fixez l'adaptateur de tuyau
d'aspiration (illustré ci-dessous) à
l'extrémité ouverte du tuyau d'aspiration
de 1,25". REMARQUE: L'adaptateur de
tuyau d'aspiration n'est pas inclus dans
ce kit.

4. Retirez la grille anti-entraînement du raccord de prise d'eau sur la paroi de la piscine.
REMARQUE: la figure 1 montre la prise d'eau pour les piscines à cadre souple. La figure 2 montre la
prise d'eau utilisée avec nos piscines à installation rapide.
5. Insérez l'adaptateur du tuyau d'aspiration (non inclus).
6. Placez la tête d'aspiration de la base dans la piscine. Veillez à ne pas endommager la
membrane. Déplacez lentement l'aspirateur sur le fond de la piscine.
7. La saleté et les débris seront aspirés directement dans le réservoir du filtre. Nettoyez
le réservoir du filtre au besoin.
8. Ceci conclut les instructions de nettoyage avec la tête d'aspiration de base.
Graphique 1
Graphique 2

7
GARANTIE LIMITÉE DE 90 JOURS
La garantie du produit est valide pour l’acheteur original en ce qui a trait aux pièces défectueuses
ou à la main-d’oeuvre pour une période de 90 jours de la date d’achat.
Cette garantie n’est couvre pas les dommages causés par accident, par modification, par une installation
défectueuse, ou tout autre événement hors du contrôle du fabricant. Tout défaut ou dommage résultant
de la négligence ou d’une mauvaise utilisation annule cette garantie. La présente garantie ne couvre pas
les égratignures, ou les dommages attribuables à un usage normal.
Ce produit n’est pas destiné à un usage institutionnel ou commercial; le fabricant décline toute
responsabilité pour une telle utilisation. Un usage institutionnel ou commercial annule cette garantie.
Cette garantie est non transférable et est expressément limitée à la réparation ou au remplacement
du produit défectueux. Au cours de la période de garantie, le fabricant s’engage à remplacer et à
réparer les pièces défectueuses sans frais pour l’acheteur. Les frais d’assurance et d’expédition ne
sont pas couverts et sont à la charge de l’acheteur. Les frais de main-d’oeuvre et les dépenses liées
au déplacement, à l’installation, ou au remplacement du produit ou de ses composantes ne sont pas
couverts par cette garantie.
Le fabricant se réserve le droit de faire des substitutions de recours en garantie si la pièce n’est pas
disponible ou obsolète.
Le fabricant décline toute responsabilité liée à la perte d’utilisation ainsi que tous les autres coûts
directs ou indirects, frais, ou dommages encourus par le consommateur qui aurait été causés par
une autre utilisation. L’utilisateur assume tous les risques de dommage résultant de l’utilisation de
ce produit.
Cette garantie tient lieu expressément de toute autre garantie, exprimée ou implicite, y compris les
garanties de qualité marchande ou d’adaptation à un emploi particulier dans la mesure permise par
les lois fédérales ou provinciales. Ni le fabricant, ni aucun de ses représentants n’assument aucune
autre responsabilité en rapport avec ce produit.
Toute réclamation doit être faite par le détaillant où le produit a été acheté. Une facture ou autre
preuve d’achat est nécessaire pour traiter toutes les réclamations de garantie. Le numéro de
modèle et les numéros de référence figurant dans les instructions d’assemblage seront exigés lors
de la soumission de demande de pièces ou de recours en garantie.
Pour plus d’information ou pour toute question, veuillez téléphoner au 1 [phone]
Ou, email [email protected]
Blue Wave Products, Inc.
101 N. Raddant Rd
Batavia, IL 60510
