OPERATION
The special Philips UV-C lamp in the Blue Lagoon Spa UV-C generates UV-C radiation with
a wavelength of 253.7 nm, and this ensures the destruction of bacteria, moulds and viruses.
This lamp has been specially designed by Philips, and is ideal for water temperatures up to 40
degrees Celsius. The Blue Lagoon Spa UV-C ensures fresh, clean and clear water in an efficient and
environmentally-friendly manner. The water is guided through the UV-C device by means of a
pump. The UV-C radiation neutralises bacteria, viruses and other primitive organisms and prevents
their reproduction. The Blue Lagoon Spa UV-C has an integrated electronic ballast. This ballast
ensures maximum lamp performances. Thanks to the Blue Lagoon Spa UV-C, your water will be
disinfected efficiently and safely, and the quality of your water will remain excellent. The device can
be connected using PVC tube or hose.

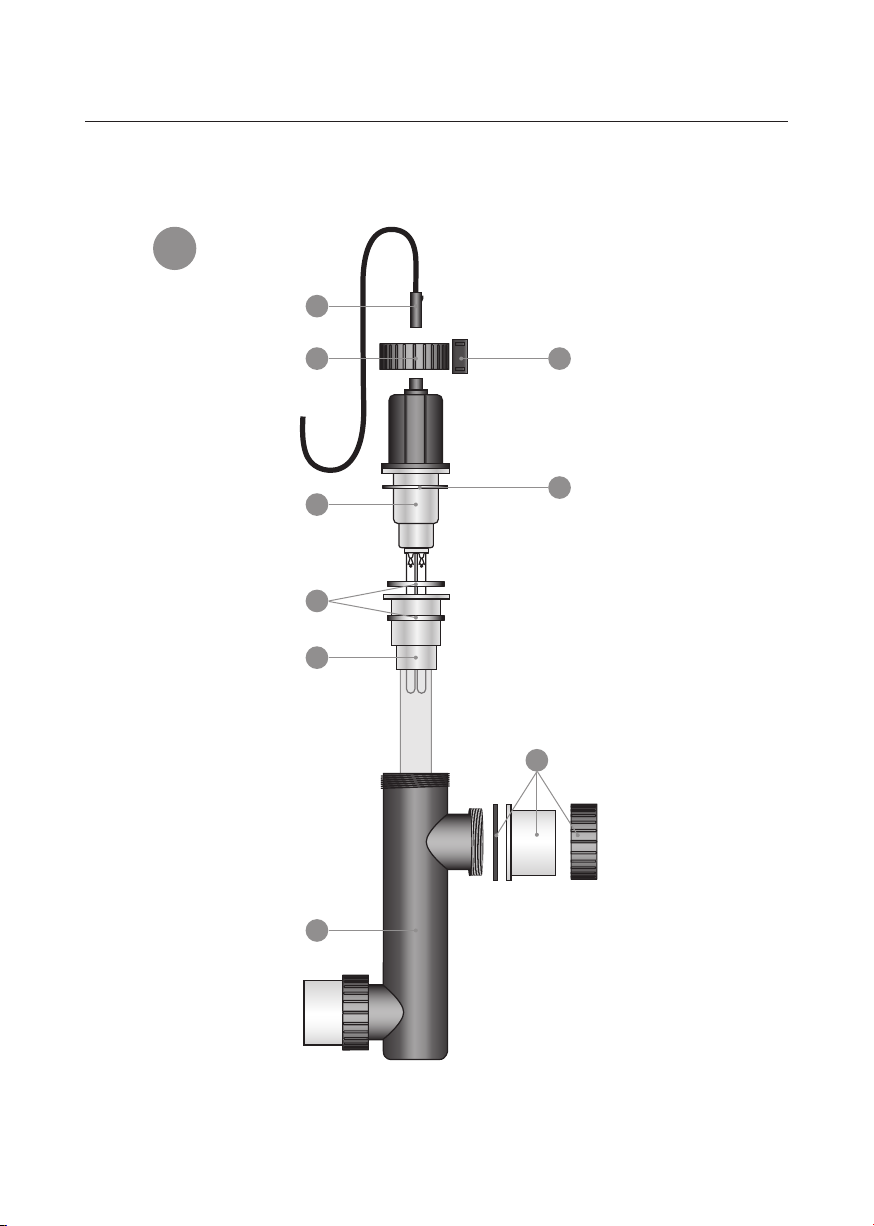

INSTALLATION OF THE UVC DEVICE DRAWING 1
The ideal place for the installation of the device is immediately behind the filter. Never submerge
this device in water. Always install the device outside of the pool. Ensure that there is always water
flowing through the unit if the lamp is on.
1. Determine where the device will be installed. (always install vertically, see Drawing 3).
2. Fit the unit into the circuit using the three-part couplings (F).
3. Connect the end of the cable (D) to the top of the lamp (A).
4. Activate the pump and check the flow and any leakage of the system.
5. Insert the plug of the UV-C device into a wall socket with a safety ground and fitted with an residual
current circuit-breaker (max 30 mA). Check that the lamp is on by looking through the transparent
components of the device. The unit is switched off by pulling the plug out of the socket.
CAUTION:
Carefully read these instructions before installing this device.
It’s not permitted to flow a liquid through
the reactor or to add additions to the
water that has to be treated, which can
have a negative effect on corrosion
or degradation on the used materials.
This to avoid dangerous situations or
damage to the reactor and surrounding
installations and/or to the flora and fauna.
Radiation of this ultraviolet lamp is
dangerous for eyes and skin.
The quartz glass and the UV-C lamp will
stay warm for quite some time after the
device has been switched off. It has a
cooling time of at least 15 minutes.
Wear gloves to protect the quartz glass
and UV-C lamp against fingerprints.
Fingerprints can burn into the quartz
glass and UV-C lamp while turned on,
causing reduction of the disinfection.
The UV-C lamp should never be
turned on when there’s no flow.
Wear safety glasses during
maintenance and installation.
Please read carefully through these instructions
for use before installing this device.

EN
BLUE LAGOON SPA UVC 12 & 15 WATT |5
UV-C and Pool equipment
DISMANTLING/MAINTENANCE
Always switch off the power supply while maintaining/dismantling the device.
The device must be cleaned twice a year. If there is an increase in pollution, the quartz glass tube (B)
must be cleaned. The special lamp (A) must be replaced after 6,000 operating hours (± 1x a year) at
the latest. The interior of the purifier can be cleaned with a soft brush.
1. Unscrew the three-part couplings (F) and drain the water from the device.
2. Click the black fastening clip (H) from the screw ring (E) using a screw driver, (see Drawing 3).
3. Unscrew the coupling (E), remove the lamp from the quartz glass and, if necessary, replace the
special lamp (A). As these parts are very fragile, caution is essential.
4. Carefully remove the quartz glass (B) using a large, flat screwdriver (see Drawing 2). Never use force!
5. Clean the quartz glass with a suitable agent. Always use a soft cloth to clean the glass and
prevent scratches.
6. Pay attention to the correct position of the sealing rings (G) and the flat O-ring (I) when replacing
the quartz glass in the housing. Never use force!
7. Carefully replace the lamp in the quartz glass. Screw the screw ring (E) onto the housing again.
There is only one way to fit the lamp into the quartz glass!
8. Connect the end of the cable (D) to the top of the lamp (A).
Technical specications UV-C 12W UV-C 15W
UV-C PL-S module TUV 12 Watt 15 Watt
Voltage 230 V 120 V
UV-C (%) after 6,000 hours 85% 85%
Recommended flow 3,000 l/h 4,000 l/h
Max. pressure 1 bar 1 bar
Ø Inlet/outlet 50 mm 50 mm
Type of UV-C system
Article number: BE01122 Blue Lagoon UV-C 10,000 l/12 Watt (230V; 50Hz)
Article number: BE01151 Blue Lagoon UV-C 10,000 l/15 Watt (120V; 60Hz)
Replacement lamps
Article number: B212012 UV-C PL-S module 12W (230V; 50Hz)
Article number: B212012USA UV-C PL-S module 15W (120V; 60Hz)
Replacement cable
Article number: E801205 cable for the Blue Lagoon Spa UV-C 12W 230V
Article number: E801219 cable for the Blue Lagoon Spa UV-C 15W 120V

DE
6| BLUE LAGOON SPA UVC 12 & 15 WATT
Lesen Sie diese Gebrauchsanweisung vor dem
Installieren des Geräts sorgfältig durch.
FUNKTIONSWEISE
Im Blue Lagoon Spa UV-C erzeugt die Philips-UV-C-Speziallampe eine UV-C-Strahlung von 253,7
nm Wellenlänge, die eine bakterien-, viren- und schimmeltötende Wirkung hat. Diese von Philips
speziell entwickelte Lampe eignet sich hervorragend für Wassertemperaturen bis zu 40 Grad
Celsius. Das Gerät Blue Lagoon Spa UV-C sorgt auf effiziente und umweltschonende Weise für
sauberes, frisches und klares Wasser. Das Wasser wird mit einer Pumpe durch das UV-C-Gerät
geleitet. Die UV-C-Strahlung neutralisiert Bakterien, Viren und andere primitive Organismen
und verhindert ihre Fortpflanzung. Das Gerät Blue Lagoon Spa UV-C hat einen eingebauten
elektronischen Ballast. Dieser Trafo sorgt für eine maximale Lampenleistung. Mit dem Blue Lagoon
Spa UV-C wird Ihr Wasser auf effiziente und sichere Weise desinfiziert, und die Wasserqualität bleibt
hervorragend. Das Gerät kann über PVC Rohr oder Schlauch angeschlossen werden.
INSTALLATION DES UVCGERÄTS ZEICHNUNG 1
Am besten geeignet für die Installation ist die Stelle unmittelbar nach dem Filter. Das Gerät auf
keinen Fall unter Wasser tauchen. Das Gerät immer außerhalb des Beckens installieren. Dafür sorgen,
dass immer Wasser durch die Einheit strömt, wenn die Lampe brennt.
1. Die Stelle bestimmen, an der das Gerät installiert werden soll. (immer senkrecht installieren, siehe
Zeichnung 3).
2. Die Einheit mit den dreiteiligen Kupplungen (F) im Kreis anbringen.
3. Das Ende des Kabels (D) oben in der Lampe (A) festklicken.
4. Die Pumpe in Betrieb setzen und das System auf Durchfluss und Dichtheit prüfen.
5. Den Stecker des UV-C-Geräts in eine Schukosteckdose mit Erdschlussschalter stecken (max.
30 mA). Durch die transparenten Teile des Geräts prüfen, ob die Lampe brennt. Um das Gerät
auszuschalten, ziehen Sie den Stecker aus der Steckdose.
VORSICHT:
Lesen Sie aufmerksam diese Anweisungen, bevor Sie das Gerät installieren.
Es ist nicht gestattet, eine Flüssigkeit durch den
Reaktor zu leiten oder dem zu behandelnden
Wasser Zusätze beizumischen, die sich durch
Korrosion oder Zersetzung nachteilig auf
die verwendeten Materialien auswirken
könnten. Dadurch sollen gefährliche
Situationen und Schäden am Reaktor und
den umgebenden Installationen und/oder
der Flora und Fauna verhindert werden.
Die strahlung dieser uv-lampe ist
für augen und haut gefährlich.
Das Quarzglas und die UV-C-Lampe bleiben
nach dem Ausschalten des Geräts für
längere Zeit noch warm. Die Abkühlungszeit
beträgt mindestens 15 Minuten.
Benutzen Sie Handschuhe, um das Quarzglas
und die UV-C-Lampe vor Fingerabdrücken
zu schützen. Fingerabdrücke können sich
bei eingeschalteter Lampe in das Quarzglas
und die UV-C-Lampe einbrennen und
die Desinfektionsleistung reduzieren.
Die UV-C-Lampe darf keinesfalls eingeschaltet
werden, wenn keine Strömung vorhanden ist.
Tragen Sie bei Installations- und
Wartungsarbeiten stets Handschuhe.

DE
BLUE LAGOON SPA UVC 12 & 15 WATT |7
UV-C and Pool equipment
DEMONTAGE/WARTUNG
Bei Demontage/Wartung des Geräts grundsätzlich erst die Stromzufuhr ausschalten.
Das Gerät muss 2-mal im Jahr gereinigt werden. Wenn die Beschmutzung zunehmt muss
die Quarzglasröhre (B), gereinigt werden. Die Speziallampe (A) muss spätestens nach 6.000
Brennstunden (ca. 1-mal im Jahr) ausgetauscht werden. Die Innenseite des Reaktors kann mit einer
weichen Bürste gereinigt werden.
1. Die dreiteiligen Kupplungen (F) lösen und das Wasser aus dem Gerät strömen lassen.
2. Mit einem Schraubenzieher den schwarzen Befestigungsclip (H) von Schraubring (E) losklicken
(siehe Zeichnung 3).
3. Kupplung (E) lösen und die Lampe aus dem Quarzglas nehmen; die Speziallampe (A) falls
erforderlich austauschen. Vorsicht ist geboten, weil es sich hier um sehr empfindliche Teile handelt.
4. Mit einem großen flachen Schraubenzieher das Quarzglas (B) vorsichtig entfernen (siehe
Zeichnung 2). Auf keinen Fall gewaltsam vorgehen!
5. Das Quarzglas mit einem geeigneten Mittel reinigen. Zum Reinigen des Quarzglases immer ein
weiches Tuch verwenden und Kratzer vermeiden.
6. Beim Wiedereinsetzen des Quarzglases in das Gehäuse auf die richtige Position der Dichtringe
(G) und des flachen O-Rings (I) achten. Auf keinen Fall gewaltsam vorgehen!
7. Die Lampe vorsichtig wieder in das Quarzglas einsetzen. Schraubring (E) wieder auf das Gehäuse
schrauben. Die Lampe passt nur auf eine Weise in das Quarzglas!
8. Das Ende des Kabels (D) oben in der Lampe (A) festklicken.
Technische Daten UV-C 12W UV-C 15W
UV-C PL-S Modul TUV 12 Watt 15 Watt
Spannung 230 V 120 V
UV-C (%) nach 6.000 Stunden 85% 85%
Empfohlen Durchfluss 3.000 L/h 4.000 L/h
Max. Druck 1 bar 1 bar
Ø Ein-/Auslass 50 mm 50 mm
Typ UV-C-System
Artikelnummer: BE01122 Blue Lagoon UV-C 10.000 l/12 Watt (230V; 50Hz)
Artikelnummer: BE01151 Blue Lagoon UV-C 10,000 l/15 Watt (120V; 60Hz)
Ersatzlampen
Artikelnummer: B212012 UV-C PL-S Modul 12W (230V; 50Hz)
Artikelnummer: B212012USA UV-C PL-S Modul 15W (120V; 60Hz)
Ersatzkabel
Artikelnummer: E801205 Kabel für Blue Lagoon Spa UV-C 12W 230V
Artikelnummer: E801219 Kabel für Blue Lagoon Spa UV-C 15W 120V

FR
8| BLUE LAGOON SPA UVC 12 & 15 WATTS
FONCTIONNEMENT
Dans le Blue Lagoon SPA UV-C, un rayonnement UV-C d’une longueur d’onde de 253,7 nm est
généré par la lampe UV-C spéciale Philips, ce qui détruit les bactéries, virus et moisissures. Cette
lampe a été spécialement développée par Philips et convient parfaitement aux températures
de l’eau jusqu’à 40 degrés Celsius. Le Blue Lagoon SPA UV-C est garant, de manière efficace et
écologique, d’une eau propre, fraîche et limpide. L’eau est acheminée à travers l’appareil UV-C au
moyen d’une pompe. Le rayonnement UV-C neutralise les bactéries, les virus et autres organismes
primitifs et met fin à leur prolifération. Le Blue Lagoon SPA UV-C intègre un ballast électronique. Ce
ballast assure des performances maximales de la lampe. Le Blue Lagoon Spa UV-C désinfecte de
manière efficace et sûre votre eau et maintient une excellente qualité de l’eau. L’appareil se raccorde
au moyen de tuyau (PVC).
INSTALLATION DE L’APPAREIL UVC FIGURE 1
L’emplacement idéal pour l’appareil est directement en aval du filtre. Ne jamais immerger cet
appareil. Toujours l’installer à l’extérieur de la piscine. Veiller à ce que de l’eau circule toujours à
travers l’unité lorsque la lampe est allumée.
1. Déterminer la position souhaitée de l’appareil. (toujours installer l’appareil à la verticale, voir
Figure 3).
2. Monter l’unité dans le circuit au moyen des raccords trois pièces (F).
3. Clipser l’extrémité du cordon (D) en haut de la lampe (A).
4. Activer la pompe et s’assurer que l’eau circule dans le système et qu’il n’y a pas de fuites.
5. Insérer la fiche de l’appareil UV-C dans une prise murale avec mise à la terre et dotée d’un
interrupteur de défaut de terre (max 30mA). S’assurer que la lampe est allumée par le biais des
pièces transparentes de l’appareil. Pour désactiver complètement l’appareil, retirer la fiche de la
prise murale.
CAUTION:
Lire attentivement la notice avant d’installer cet appareil.
Il est interdit de faire circuler un liquide
dans le générateur UVc ou d’ajouter un
additif dans l’eau à traiter, ce qui peut
avoir un effet générateur de corrosion
ou la dégradation des matériaux en
contact. Ceci afin d’éviter des situations
dangereuses ou des dommages sur
le générateur UVc et aux installations
environnantes et / ou à la faune et la flore.
Le rayonnement de la ou des
lampes ultraviolet est dangereux
pour les yeux et la peau.
Le verre de quartz et la lampe UV-C
resteront chauds pendant un certain temps
après la mise hors tension de l’appareil.
Respecter un temps de refroidissement
d’au moins 15 minutes à l’air frais.
Portez des gants pour protéger la gaine
quartz et la lampe UV-C contre les
traces de doigts. Les traces d’empreintes
digitales peuvent brûler sur le verre de
quartz et la lampe UV-C lorsqu’elles sont
allumées, ce qui réduit la désinfection.
La lampe UV-C ne doit jamais être allumée
sans débit d’eau dans le générateur.
Portez des lunettes de sécurité lors
de l’entretien et de l’installation.
Avant d’installer cet appareil, lire attentivement cette notice d’utilisation.

FR
BLUE LAGOON SPA UVC 12 & 15 WATTS |9
UV-C and Pool equipment
DÉMONTAGE/ENTRETIEN
Lors du démontage/de l’entretien de l’appareil, toujours couper l’alimentation de courant.
L’appareil doit être nettoyé 2 fois par an. Lorsque la croissance de la pollution augmente, il faut
nettoyer le tube en verre de quartz (B). La lampe spéciale (A) doit être remplacée au plus tard après
6.000 heures de service (±1x par an). La section interne se nettoie avec une brosse douce.
1. Desserrer les raccords trois pièces (F) et laisser s’écouler l’eau hors de l’appareil.
2. Au moyen d’un tournevis, détacher le clip de fixation noir (H) de la bague à vis (E) (voir Figure 3).
3. Dévisser le raccord (E) et retirer la lampe du verre de quartz et, le cas échéant, remplacer la lampe
spéciale (A). Procéder avec prudence étant donné que ces pièces sont particulièrement fragiles.
4. Déposer avec précaution le verre de quartz (B) au moyen d’un grand tournevis plat (voir Figure
2). Ne jamais forcer !
5. Nettoyer le verre de quartz avec un produit approprié. Toujours utiliser un chiffon doux pour
nettoyer le verre, éviter toute rayure.
6. Lors de la pose du verre de quartz dans le corps, prêter attention au positionnement correct des
bagues d’étanchéité (G) et de la rondelle plate (I). Ne jamais forcer !
7. Poser à nouveau et avec précaution la lampe dans le verre de quartz. Visser à nouveau la bague à
vis (E) sur le corps. La lampe ne s’adapte que d’une seule manière dans le verre de quartz !
8. Clipser l’extrémité du cordon (D) en haut de la lampe (A).
Caractéristiques techniques UV-C 12W UV-C 15W
UV-C module PL-S TUV 12 Watts 15 Watts
Tension 230 V 120 V
UV-C (%) après 6.000 heures 85% 85%
Débit conseillé 3.000 L/h 4.000 L/h
Pression max. 1 bar 1 bar
Ø Entrée/sortie 50 mm 50 mm
Type de système UV-C
Référence : BE01122 Blue Lagoon UV-C 10.000 l/12 watts (230V ; 50Hz)
Référence : BE01151 Blue Lagoon UV-C 10.000 l/15 watts (120V ; 60Hz)
Lampes de remplacement
Référence : B212012 UV-C module PL-S 12 W (230V ; 50 Hz)
Référence : B212012USA UV-C module PL-S 15 W (120V ; 60Hz)
Cordon de rechange
Référence : E801205 câble pour Blue Lagoon Spa UV-C 12W 230V
Référence : E801219 câble pour Blue Lagoon Spa UV-C 15W 120V

NL
10 | BLUE LAGOON SPA UVC 12 & 15 WATT
WERKING
In de Blue Lagoon Spa UV-C wordt een UV-C straling gegenereerd van 253,7 nm golflengte
door de speciale Philips UV-C lamp, welke zorgt voor een dodende werking op bacteriën,
schimmels en virussen. Deze lamp is speciaal door philps ontwikkeld en is uitermate geschikt voor
watertemperaturen tot 40 graden celcius. De Blue Lagoon Spa UV-C zorgt op een efficiënte en
milieuvriendelijke wijze voor schoon, fris en helder water. Het water wordt d.m.v. een pomp door
het UV-C apparaat gevoerd. De UV-C straling neutraliseert bacteriën, virussen en andere primitieve
organismen en stopt de voortplanting ervan. De Blue Lagoon Spa UV-C heeft een ingebouwde
elektronische ballast. Deze ballast zorgt voor maximale lamp prestaties. Dankzij de Blue Lagoon
Spa UV-C zal uw water op een efficiënte en veilige wijze worden gedesinfecteerd en behoudt u een
uitstekende waterkwaliteit. Het apparaat kan d.m.v pvc buis of slang aangesloten worden.
INSTALLATIE UVC APPARAAT TEKENING 1
De beste plaats om het apparaat te installeren is direct na de filter. Dit apparaat nooit onder water
dompelen. Installatie altijd buiten het bad. Zorg ervoor dat er altijd water door de unit stroomt als
de lamp brandt.
1. Bepaal de gewenste positie om het apparaat te installeren. (altijd verticaal installeren, zie
tekening 3).
2. Monteer de unit d.m.v. de driedelige koppelingen (F) in het circuit.
3. Klik het eind van het snoer (D) vast bovenin de lamp (A).
4. Stel de pomp in werking en controleer het systeem op doorstroom en lekkage.
5. Stop de stekker van het UV-C apparaat in een wandstopcontact met randaarde en voorzien van
aardlekschakelaar (max 30mA). Controleer of de lamp brandt door de transparante delen van het
apparaat. U schakelt het apparaat uit door de stekker uit het stopcontact te trekken.
LET OP:
Leest u voor het installeren van dit apparaat eerst zorgvuldig deze gebruiksaanwijzing.
Het is niet toegestaan om een vloeistof door
de reactor te laten stromen, of toevoegingen
aan het te behandelen water te doen,
welke een negatief effect kunnen hebben
op corrosie of degradatie van de gebruikte
materialen. Dit, om gevaarlijke situaties
en schade aan de reactor en omliggende
installaties en/of flora en fauna te voorkomen.
Straling van deze ultraviolet lamp is
gevaarlijk voor ogen en huid.
Het kwartsglas en de UV-C lamp
blijven nog geruime tijd warm
nadat het apparaat is uitgeschakeld.
Afkoeltijd minimaal 15 minuten.
Draag handschoenen om de kwartsglas
en de UV-C-lamp te beschermen tegen
vingerafdrukken. Vingerafdrukken kunnen
inbranden in het kwartsglas en de UV-
C-lamp tijdens de werking, waardoor de
desinfectie minder wordt aangetast.
De UV-C lamp mag nooit branden
wanneer er geen flow is.
Draag een veiligheidsbril tijdens
onderhoud en installatie.
Leest u voor het installeren van dit apparaat eerst
zorgvuldig deze gebruiksaanwijzing.

NL
BLUE LAGOON SPA UVC 12 & 15 WATT |11
UV-C and Pool equipment
DEMONTAGE/ONDERHOUD
Bij onderhoud/demontage van het apparaat altijd de stroomtoevoer uitschakelen.
Het apparaat dient 2 maal per jaar gereinigd te worden. Wanneer de vervuiling toeneemt, moet
de kwartsglazen buis (B) schoongemaakt worden. De speciale lamp (A) dient na uiterlijk 6.000
branduren (±1x per jaar) vervangen te worden. De binnenzijde van het apparaat kunt u met een
zachte borstel schoonmaken.
1. Draai de driedelige koppelingen (F) los en laat het water uit het apparaat stromen.
2. Klik met behulp van een schroevendraaier de zwarte bevestigingsklip (H) van de schroefring (E)
(zie tekening 3).
3. Schroef de koppeling (E) los en haal de lamp uit het kwartsglas en vervang indien nodig de
speciale lamp (A). Voorzichtigheid is geboden daar het om zeer kwetsbare onderdelen gaat.
4. Verwijder voorzichtig het kwartsglas (B) d.m.v. een grote platte schroevendraaier (zie tekening 2).
Nooit forceren!
5. Maak het kwartsglas schoon met een daarvoor geschikt middel. Gebruik altijd een zachte doek
om het glas schoon te maken, voorkom krassen.
6. Let bij herplaatsing van het kwartsglas in het huis op de juiste positie van de afdichtingsringen
(G) en de platte o-ring (I). Nooit forceren!
7. Plaats de lamp voorzichtig terug in het kwartsglas. Draai de schroefring (E) terug op de
behuizing. De lamp past maar op 1 manier in het kwartsglas!
8. Klik het eind van het snoer (D) vast bovenin de lamp (A).
Technische specicaties UV-C 12W UV-C 15W
UV-C PL-S module TUV 12 Watt 15 Watt
Voltage 230 V 120 V
UV-C (%) na 6.000 uur 85% 85%
Aanbevolen doorstroom 3.000 L/h 4.000 l/h
Max. druk 1 bar 1 bar
Ø In-/uitlaat 50 mm 50 mm
Type UV-C systeem
Artikelnummer: BE01122 Blue Lagoon UV-C 10.000 L/12 Watt (230V; 50Hz)
Artikelnummer: BE01151 Blue Lagoon UV-C 10.000 L/15 Watt (120V; 60Hz)
Vervangingslampen
Artikelnummer: B212012 UV-C PL-S module 12W (230V; 50Hz)
Artikelnummer: B212012USA UV-C PL-S module 15W (120V; 60Hz)
Vervangingssnoer
Artikelnummer: E801205 kabel t.b.v. Blue Lagoon Spa UV-C 12W 230V
Artikelnummer: E801219 kabel t.b.v. Blue Lagoon Spa UV-C 15W 120V

ES
12 | BLUE LAGOON SPA UVC 12 & 15 WATT
Antes de instalar este aparato se deberán leer
detenidamente las presentes instrucciones.
FUNCIONAMIENTO
El aparato Blue Lagoon Spa UV-C genera, por medio de una lámpara UV-C especial Philips, una radiación
UV-C de una longitud de onda de 253,7 nm, la cual se encarga de eliminar las bacterias, virus y moho.
Esta lámpara ha sido diseñada especialmente por Philips y resulta extraordinariamente idónea para
temperaturas del agua de hasta 40ºC. El Blue Lagoon Spa UV-C asegura un agua limpia, fresca y clara de
manera eficiente y ecológica. El agua se hace pasar por medio de una bomba por el aparato UV-C. La
radiación UV-C neutraliza las bacterias, los virus y otros organismos primitivos y detiene la reproducción
de éstos. El Blue Lagoon Spa UV-C lleva incorporado un estabilizador electrónico. Este estabilizador
permite obtener un rendimiento máximo de la lámpara. Gracias al Blue Lagoon Spa UV-C podrá
desinfectar el agua de su piscina de manera segura y eficiente, a la vez que mantiene una excelente
calidad de ésta. El aparato se conecta mediante un tubo flexible o un tubo de PVC.
PUESTA A TIERRA DEL APARATO UVC DIBUJO 1
El mejor sitio para instalar el aparato es inmediatamente después del filtro. Este aparato nunca se
deberá sumergir en el agua. La instalación ha de efectuarse siempre fuera del agua. Estando la
lámpara encendida, siempre deberá circular agua por el aparato.
1. Determine la posición deseada para la instalación del aparato. (instalar siempre en posición
vertical, véase dibujo 3).
2. Monte la unidad en el circuito mediante los acoplamientos de tres piezas (F).
3. Insertar el extremo del cordón (D) en la parte superior de la lámpara (A) de forma que quede bien fijo.
4. Ponga la bomba en funcionamiento y controle si el líquido circula correctamente y si se produce
alguna fuga.
5. Introduzca la clavija del aparato UV-C en una toma de corriente mural con puesta a tierra y provista de
interruptor de fuga a tierra (máx. 30mA). A través de las partes transparentes del aparato, controle si la
lámpara está encendida. Para desconectar el aparato, retire la clavija de la toma de corriente.
ATENCIÓN:
Lea atentamente estas instrucciones antes de instalar el dispositivo.
No está permitido derramar líquidos a través del
reactor o agregar añadidos al agua que tiene
que ser tratada. Esto puede causar un efecto
negativo, resultante en corrosión o degradación
de los materiales que se están usando. Siga estas
indicaciones para evitar situaciones peligrosas
o que se dañe el reactor y las instalaciones
a su alrededor y/o la flora y la fauna.
La radiación de esta lámpara ultravioleta
es peligrosa para los ojos y la piel.
El vidrio de cuarzo y la lámpara UV-C
mantendrán su calor durante bastante
tiempo después de que el dispositivo
se haya apagado. Tiene un tiempo de
enfriamiento mínimo de 15 minutos.
Use guantes para proteger el vidrio de cuarzo
y la lámpara UV-C de huellas. Las huellas
pueden quemarse sobre el cristal de cuarzo
y la lámpara UV-C mientras esté encendida,
provocando una reducción en la desinfección.
La lámpara UV-C nunca se debe
encender si no hay flujo.
Use gafas de seguridad durante la
instalación y el mantenimiento.

ES
BLUE LAGOON SPA UVC 12 & 15 WATT |13
UV-C and Pool equipment
DESMONTAJE Y MANTENIMIENTO
Para realizar trabajos de mantenimiento y desmontaje del aparato se deberá desconectar la
alimentación de corriente eléctrica.
El aparato se deberá limpiar 2 veces al año. Si aumenta la suciedad se deberá limpiar el tubo de
cuarzo (B). La lámpara especial (A) se deberá sustituir a más tardar después de 6.000 horas de
servicio (aprox. 1 vez al año). El interior del reactor se puede limpiar con un cepillo suave.
1. Suelte los acoplamientos de tres piezas (F) y deje que se vacíe el agua del aparato.
2. Utilizando un destornillador, suelte el clip negro (H) del anillo roscado (E) (véase el dibujo 3).
3. Suelte el acoplamiento (E) y saque la lámpara del tubo de cuarzo y, de ser necesario, sustituya la
lámpara especial (A). Esto hay que hacerlo con cuidado, ya que se trata de piezas que se pueden
dañar muy fácilmente.
4. Quite con cuidado el vidrio de cuarzo (B) utilizando un destornillador plano grande (véase el
dibujo 2). ¡En ningún caso se deberá forzar!
5. Limpie el vidrio de cuarzo con un medio adecuado para este fin. Utilice siempre un paño suave
para limpiar el vidrio y evite que se produzcan arañazos.
6. Al volver a colocar el tubo de cuarzo en la carcasa, fíjese bien en las arandelas de estanqueidad
(G) y la arandela plana (l) ¡En ningún caso se deberá forzar!
7. Coloque cuidadosamente la lámpara en el tubo de cuarzo. Ponga de nuevo el anillo roscado (E)
en la carcasa. ¡La lámpara sólo se puede colocar en el tubo de cuarzo en una posición fija!
8. Insertar el extremo del cordón (D) en la parte superior de la lámpara (A) de forma que quede
bien fijo.
Especicaciones técnicas UV-C 12W UV-C 15W
UV-C módulo PL-S TUV 12 W 15 W
Voltaje 230 V 120 V
UV-C (%) después de 6.000 horas 85% 85%
Circulación recomendado 3.000 L/h 4.000 L/h
Presión máx. 1 bar 1 bar
Øentrada/salida 50 mm 50 mm
Tipo de sistema UV-C
Número de artículo: BE01122 Blue Lagoon UV-C 10.000 L/12 W (230V; 50Hz)
Número de artículo: BE01151 Blue Lagoon UV-C 10.000 L/15 W (120V; 60Hz)
Lámparas de recambio
Número de artículo: B212012 UV-C módulo PL-S 12W (230V; 50Hz)
Número de artículo: B212012USA UV-C módulo PL-S 15W (120V; 60Hz)
Cordón de recambio
Número de artículo: E801205 cable para Blue Lagoon Spa UV-C 12W 230V
Número de artículo: E801219 cable para Blue Lagoon Spa UV-C 15W 120V

PT
14 | BLUE LAGOON SPA UVC 12 & 15 WATT
Leia atentamente estas instruções antes de instalar o aparelho.
FUNCIONAMENTO
No Blue Lagoon Spa UV-C a lâmpada Philips UV-C especial gera uma radiação UV-C com um
comprimento de onda de 253,7nm, a qual se encarrega da destruição das bactérias, vírus e
fungos. Esta lâmpada foi especialmente desenvolvida pela Philips e é sobretudo adequada para
as temperaturas até 40 graus centígrados. A Blue Lagoon Spa UV-C encarrega-se de manter a
água limpa, fresca e clara de um modo eficiente e amigo do ambiente. A água é transportada pelo
aparelho UV-C por acção de bomba. A radiação UV-C neutraliza bactérias, vírus e outros organismos
primitivos e bloqueia a sua reprodução. A Blue Lagoon Spa UV-C dispõe de um balastro electrónico.
Este balastro aumenta a prestação da lâmpada ao máximo. Graças à Blue Lagoon Spa UV-C a água
da sua piscina é desinfectada de modo eficiente e seguro mantendo um grau de qualidade elevado.
O aparelho pode ser ligado por meio de um tubo de PVC ou de uma mangueira.
INSTALAÇÃO DO APARELHO UVC FIGURA 1
O melhor local para instalar o aparelho é imediatamente a seguir ao filtro. Não mergulhe nunca
o aparelho dentro de água. Fazer a instalação sempre fora da piscina. Faça com que corra sempre
água pela unidade quando a lâmpada está acesa.
1. Determine o lugar ideal para instalar o aparelho. (instale o aparelho sempre numa posição
vertical, veja figura 3).
2. Proceda à montagem da unidade no circuito através da união de três peças (F).
3. Faça a ligação do cabo (D) à parte superior da lâmpada (A).
4. Ponha a bomba em funcionamento e controle o sistema quanto ao fluxo e fugas de água.
5. Ligue a ficha do aparelho UV-C a uma tomada com ligação terra e equipada com um interruptor
de corrente diferencial residual (máx. 30mA). Controle através das partes transparentes do
aparelho se a lâmpada se acende. Só desligando a ficha da tomada se desliga completamente o
aparelho.
CUIDADO:
Lea atentamente estas instrucciones antes de instalar el dispositivo.
É proibido deixar escorrer um líquido
pelo reator ou adicionar aditivos à água
a ser tratada que possam aumentar a
corrosão ou a degradação dos materiais
utilizados. Isto para evitar situações
perigosas e danos ao reator e às instalações
circundantes e/ou a plantas e animais.
Os raios desta lâmpada ultravioleta
são perniciosos aos olhos e à pele.
Depois de desligado, o vidro de quartzo e
a lâmpada UV-C do aparelho permanecem
quentes por algum tempo. O tempo de
arrefecimento dura pelo menos 15 minutos.
Use luvas para proteger o vidro de quartzo
e a lâmpada UV-C contra impressões
digitais. Quando ligados, as impressões
digitais podem ficar queimadas no
vidro de quartzo e na lâmpada UV-C
causando uma redução da desinfeção.
A lâmpada UV-C nunca deve ser
ligada quando não houver fluxo.
Use óculos de proteção durante os
trabalhos de manutenção e a instalação.

PT
BLUE LAGOON SPA UVC 12 & 15 WATT |15
UV-C and Pool equipment
DESMONTAGEM/MANUTENÇÃO
Desligue sempre o aparelho da corrente quando haja manutenção/desmontagem.
O aparelho tem de ser limpo no mínimo 2 vezes por ano. Se a contaminação aumentar, o tubo de
vidro de quartzo (B) terá que ser limpo. A lâmpada (A) tem de ser substituída, o mais tardar, após 6.000
horas de utilização (±1x por ano). O interior do reator deve ser limpo com uma escova macia.
1. Desaperte a união de três peças (F) e deixe escorrer a água do aparelho.
2. Separe com a ajuda de uma chave de fendas a ficha preta de ligação (H) da rosca de anel (E) (veja
figura 3).
3. Desenrosque o acoplamento (E), retire a lâmpada do vidro de quartzo e substitua se necessário a
lâmpada especial (A). Deve actuar com cuidado porque se trata de peças muito frágeis.
4. Retire com cuidado o vidro de quartzo (B) servindo-se de uma chave de fenda grande (veja-se
figura 2). Não force nada!
5. Limpe o vidro de quartzo com um produto adequado. Utilize sempre um pano macio na limpeza
do vidro, evite a formação de riscos.
6. Tome atenção ao recolocar o vidro de quartzo na armação à posição correcta das anilhas de
vedação (G) e da junta circular (I). Não force nunca!
7. Volte a colocar a lâmpada com cuidado no vidro de quartzo. Enrosque de novo a rosca de anel
(E) na armação. Só há uma posição para a lâmpada entrar no vidro de quartzo!
8. Faça a ligação do cabo (D) à parte superior da lâmpada (A).
Especicações Técnicas UV-C 12W UV-C 15W
UV-C PL-S module TUV 12 Watt 15 Watt
Tensão 230 V 120 V
UV-C (%) após 6.000 horas 85% 85%
Fluxo recomendado 3.000 L/h 4.000 L/h
Pressão máxima 1 bar 1 bar
Ø Entrada/saída 50 mm 50 mm
Tipo de sistema UV-C
Número de artigo: BE01122 Blue Lagoon UV-C 10.000 L/12 Watt (230V; 50Hz)
Número de artigo: BE01151 Blue Lagoon UV-C 10.000 L/15 Watt (120V; 60Hz)
Lâmpada de substituição
Número de artigo: B212012 UV-C PL-S module 12W (230V; 50Hz)
Número de artigo: B212012USA UV-C PL-S module 15W (120V; 60Hz)
Cabo de substituição
Número de artigo: E801205 cabo para Blue Lagoon Spa UV-C 12W 230V
Número de artigo: E801219 cabo para Blue Lagoon Spa UV-C 15W 120V

RU
16 | BLUE LAGOON SPA UVC 12 & 15 ВТ
  
Применяемая в устройстве Blue Lagoon Spa UV-C специальная ультрафиолетовая лампа Philips
создает ультрафиолетовое излучение диапазона UV-C с длиной волны 253,7 нм, которое
эффективно уничтожает бактерии, плесневые грибки и вирусы. Эта лампа представляет собой
специальную разработку компании Philips. Она идеально подходит для обработки воды с
температурой до 40оC. Устройство Blue Lagoon Spa UV-C эффективно и без вреда для окружающей
среды поддерживает воду в чистом, свежем и прозрачном состоянии. Вода прокачивается через
устройство облучения ультрафиолетом диапазона UV-C с помощью насоса. Ультрафиолетовое
излучение диапазона UV-C обезвреживает бактерии, вирусы и другие низшие организмы и
предотвращает их размножение. Устройство Blue Lagoon Spa UV-C оснащено встроенным
электронным балластом. Такой балласт обеспечивает максимально эффективную работу лампы.
Устройство Blue Lagoon Spa UV-C эффективно и безопасно дезинфицирует воду, поддерживая ее в
великолепном состоянии. Устройство можно подключить с помощью труб или шлангов из ПВХ.
  . 1
Наилучшее место для размещения устройства - непосредственно после фильтра. Запрещается
погружать устройство в воду. Устройство необходимо устанавливать вне бассейна. Когда лампа
работает, через устройство обязательно должна течь вода.
1. Выберите место для установки устройства. Yстройство следует устанавливать только
вертикально; см. рис. 3).
2. Присоедините устройство к трубопроводу с помощью трехэлементных соединителей (F).
3. Подключите кабель (D) к верхнему концу лампы (A).
4. Включите насос и проверьте протекание воды через систему и отсутствие утечек.
5. Включите вилку устройства в розетку, снабженную защитным заземлением и подключенную
через автомат УЗО (макс. ток 30 мА). Визуально проверьте через прозрачные детали устройства,
что лампа горит. Для выключения устройства выньте вилку из розетки.
:
Внимательно прочтите эти инструкции перед установкой устройства.
Не разрешается пропускать через реактор
жидкость или вносить в воду, которую
будут обрабатывать, добавки, которые
могут вызвать коррозию или разрушение
используемых материалов. Это правило
позволяет избежать опасных ситуаций,
повреждения реактора и установок
поблизости и/или флоры и фауны.
Излучение этой ультрафиолетовой
лампы опасно для глаз и кожи.
Кварцевое стекло и УФ-лампа будут
оставаться теплыми довольно долгое
время после выключения установки.
Время её остывания не менее 15 минут.
Надевайте перчатки, чтобы не оставить
на кварцевом стекле отпечатки пальцев.
Отпечатки на кварцевом стекле и лампе
при включении могут превратиться в
нагар, который ослабит дезинфекцию.
УФ-лампу никогда нельзя включать
без потока воды в установке.
Надевайте защитные очки во время
обслуживания и установки устройства.
   
   !

RU
BLUE LAGOON SPA UVC 12 & 15 ВТ |17
UV-C and Pool equipment
   
Перед началом технического обслуживания или демонтажа устройства обязательно
отключите его от сети электропитания!
Устройство необходимо чистить два раза в год. В случае загрязнении кварцевой трубки (B) ее
необходимо очистить. Специальную лампу (А) необходимо заменять не более чем через 6000
часов работы (примерно раз в год). Внутренность корпуса можно чистить мягкой щеткой.
1. Развинтите трехэлементные соединители (F) и слейте воду из устройства .
2. Отсоедините черный фиксатор (H) от резьбового кольца (E) с помощью отвертки (см. рис. 3).
3. Отвинтите резьбовое кольцо (Е), выньте лампу из кварцевой трубки и при необходимости
замените лампу (А). Будьте предельно осторожны, эти детали очень хрупкие.
4. Аккуратно выньте кварцевую трубку (В) с помощью большой плоской отвертки (см. рис. 2).
Не прикладывайте больших усилий!
5. Очистите кварцевую трубку подходящим чистящим средством. Во избежание образования
царапин при очистке пользуйтесь только мягкой тканью.
6. При установке кварцевой трубки в корпус обратите внимание на правильность положения
уплотнительных колец (G) и плоского уплотнительного кольца (I). Не прикладывайте
больших усилий!
7. Аккуратно вставьте лампу в кварцевую трубку. Наверните резьбовое кольцо (Е) на корпус.
Существует единственный способ правильно установить лампу в кварцевую трубку!
8. Подключите кабель (D) к верхнему концу лампы (A).
  UV-C 12W UV-C 15W
Модуль лампы UV-C PL-S 12W TUV 12 Вт 15 Вт
напряжение 230 B 120 B
Интенсивность излучения UV-C (%) после 6000 часов 85% 85%
Рекомендованный поток 3000 л/час 4.000 л/час
Макс. давление 1 бар 1 бар
Ø входа/выхода 50 мм 50 мм
  UV-C
Артикул: BE01122 Blue Lagoon UV-C 10 000 л/12 Вт (230 В; 50 Гц)
Артикул: BE01151 Blue Lagoon UV-C 10 000 л/15 Вт (120 В; 60 Гц)
 
Артикул: Модуль B212012 UV-C PL-S 12 Вт (230 В; 50 Гц)
Артикул: Модуль B212012USA UV-C PL-S 15 Вт (120 В; 60Гц)
 
Артикул: E801205 - кабель для Blue Lagoon Spa UV-C 12 Вт 230 В
Артикул: E801219 - кабель для Blue Lagoon Spa UV-C 15 Вт 120 В

18 | BLUE LAGOON SPA UVC 12 & 15 WATT
EN RECYCLE INFORMATION
The symbol of the barred bin printed on the product means that it must be collected
separately from other rubbish when it will not be anymore in use. The user, at the end of
the life of the product, will have to bring it to a proper rubbish collection centre for electric
and electrical devices. Alternatively he can return the used product to the seller at the
moment he buys a new unit, but only in proportion 1 to 1. A differentiated refuse collection
is environmentally friendly and it helps the recycle of the materials, any other collection
procedure is unlawful and will be subject to the law in force.
DE INFORMATIONEN DAS RECYCLAGE
Das Kennzeichen auf die Packung bedeutet dass es getrennt, von normalles Müll gesammelt
werden muss, wenn das Gerät nicht mehr nutzbar ist. Wenn das Produkt kaputt ist soll der
Besitzer es zu ein Sammelpunkt für elektrische Haushaltgeräte bringen. Oder wenn der
Besitzer ein neues Gerät kaufen möchte kann Er/Sie das alte Gerät beim Verkäufer hinterlassen,
nur 1 um 1 austauschbar. Getrenntes sammlung ist Umwelt freundlich und hilft dazu die
alte Materialen neu nutzbar zu machen. Jeder andere/sonstige weise von sammeln ist nicht
rechtsgültig.
FR INFORMATION DE RECYCLAGE
Le symbole du container barre sur le produit veut dire que le appareil doits etre recycle separe.
Le usageur, a la fin du vie de le appareil, doits ramene le appareil a un centre de recyclage des
appareils electrique. Une alternative est de le ramene a le vendeur sur le moment de une achat
de une nouvelle produit, sur le base 1 sur 1. Une recyclage alternative est tres saine pour le
environement, et aide a une recyclage de materiel, une autre methode de jete le appareil est
illegal, et sera puni par la loi.
NL RECYCLING INFORMATIE
Het symbool van de afvalbak op dit product geeft aan dat het product (als het niet meer wordt
gebruikt) niet met het reguliere vuilnis mag worden aangeboden, maar dat het op de speciaal
hiervoor ingerichte collectiepunten moet worden aangeboden voor recycling. Als alternatief
kunt u het product ook aanbieden op het adres waar het is gekocht op het moment dat u een
nieuw product koopt. Maar dit mag alleen op basis van 1 op 1. Een gescheiden afvalcollectie
is beter voor het milieu en het helpt om door recycling de grondstoffen weer opnieuw te
gebruiken. Elke andere manier van afvalverwerking met betrekking op dit product is strafbaar.

BLUE LAGOON SPA UVC 12 & 15 WATT |19
UV-C and Pool equipment
For the safety instructions and terms of guarantee we would like to refer to the general
UV-C manual from VGE International B.V.

VGE B.V.
Nieuwe Eerdsebaan 26
5482 VS Schijndel
The Netherlands
Tel. [phone]
[e-mail]
www.vgebv.com
www.bluelagoonuvc.com
Made in the
Netherlands
E801912
161535-V1
