Aufbauanleitung
Made in Germany 3
HOMELINE
AUFBAUANLEITUNG des Homeline Pianos
ACHTUNG!
Montieren Sie das Piano nur auf einem ebenen Boden. Alle Teile müssen in der
richtigen Reihenfolge montiert werden. Verwenden Sie nur die Originalteile
(Schrauben, Halter etc.). Falsche Schrauben oder Teile können zur Beschädigung des
Blüthner e-Klaviers führen. Für den optimalen Auau werden 2 Personen benötigt. Sie
sollten alle Teile auf Stückzahl, wie in der Auauanleitung beschrieben, abzählen und
sortiert bereit legen.
WARNUNG!
Lesen Sie bitte zuerst sorgfältig die mitgelieferte Auauanleitung,
die den genauen Zusammenbau des Instrumentes beschreibt.
Bei Nichtbeachten der Hinweise in der Auauanleitung kann es zu Beschädigungen
kommen oder gar Verletzungen hervorrufen.
Inhalt-Schrauben:
A : 6 x (6,3 x 13mm)
B : 6 x (4 x 15mm)
C : 4 x (6,3 x 30mm)
D : 4 x (M3 x 16mm)
E : 6 x (3,9 x 30mm)
F : 4 x (6,3 x 13mm)
Dübel : 4 x (8 x 30mm)
Inhalt-Teile:
1x Homeline e-Klavier Oberteil (Piano)
2x Seitenteile
1x Pedalleiste
1x Rückwand
2x Metallwinkel Schwarz (Lang- zur Auage
des Homeline Piano Oberteils)
2x Metallwinkel Schwarz (Kurz – zur
Befestigung der Rückwand an den Seitenteilen)
1x Plastikbeutel mit Schrauben
4x Kabelschellen für Pedalkabel zum Kleben
(Pedalkabel wird an der Rückwand zum
Anschlussfeld geführt)
1x Netzteil Typ Leicke (zum Anschluss an die
Strombuchse im Anschlussfeld)
1x Sechskantschlüssel
**WICHTIG:
Sie benötigen zusätzlich
Kreuzschlitzschrauben-
dreher PH2 und PZ2.
Montage-Homeline.indd 3 16.03.2017 23:05:08

Made in Germany4

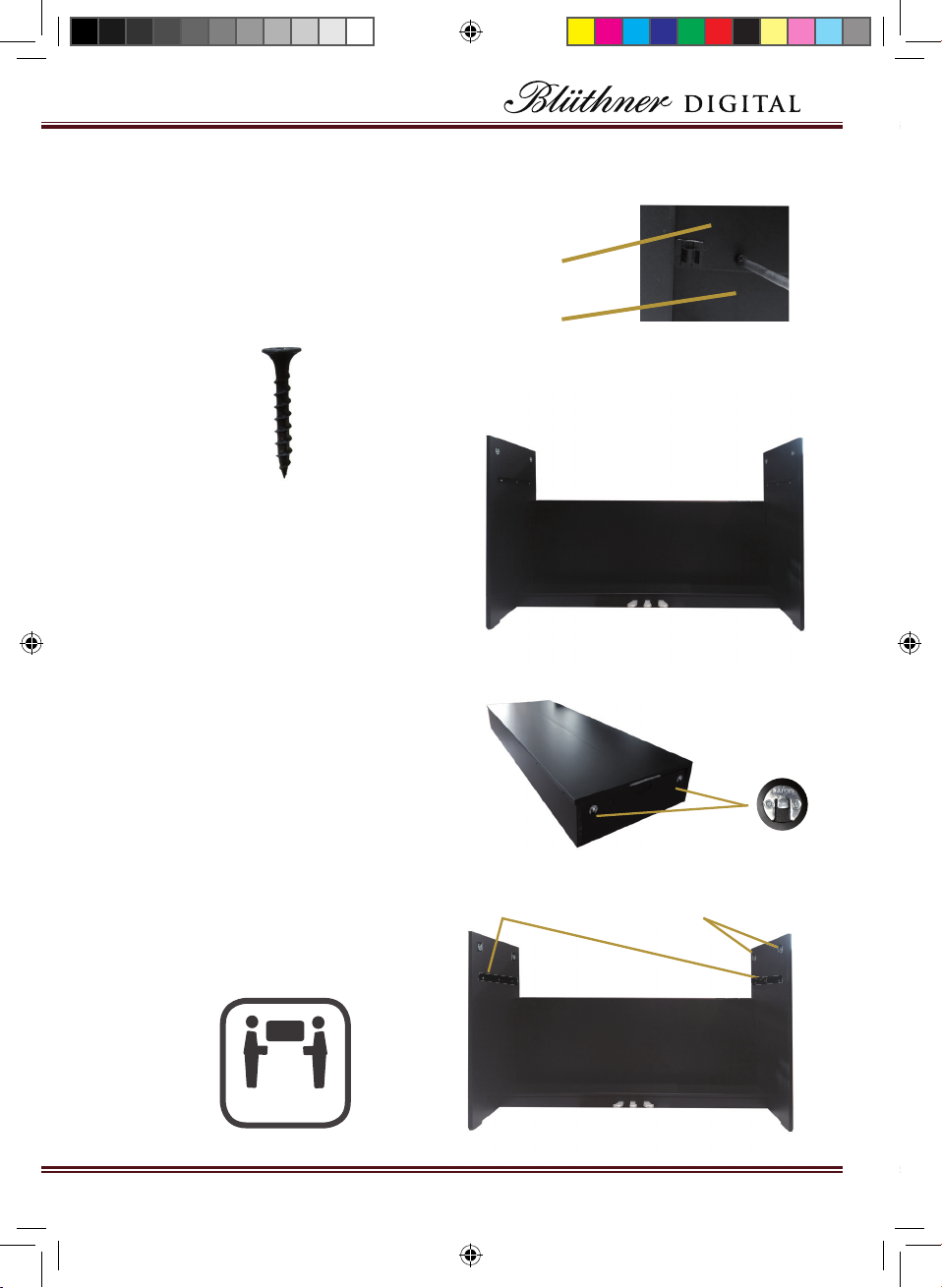

Auau des Unterteils:
1. Legen Sie die 2x Seitenteile
ach auf den Boden. Befestigen
Sie zuerst die Auagewinkel des
Spieltisches.
2. Montieren Sie nun die kurzen
Rückwandwinkel.
Auagewinkel
3 x pro
Seite
Schrauben A: 6x (6,3 x 13)
3 x pro
Seite
Schrauben B: 6x (4 x 15)
Fläche
Kante
Montage-Homeline.indd 4 16.03.2017 23:05:18

Aufbauanleitung
Made in Germany 5
HOMELINE
4. Sie können das
Untergestell aufstellen und
nun die Rückwand mit den
Haltewinkeln verschrauben.
3. Verbinden Sie nun die
Pedalleiste mit den Seitenteilen
mit Dübeln und Schrauben.
2 x pro
Seite
Schrauben C: 4x (6,3 x 30)
2 x pro
Seite
Dübel: 4x (8 x 30)
Pedalleiste
2 x pro
Seite
Schrauben D: 4x (M3 x 16)
Unterseite der Pedalleiste
(Schrauben C)
Rückwand
SeitenteilRückwand
Pedalleiste
Seitenteil
Montage-Homeline.indd 5 16.03.2017 23:05:25

Made in Germany6
Rückwand
Schrauben E: 6x (3,9 x 30)
5. Danach verschrauben Sie die
Rückwand mit der Pedalleiste
(Rückseite).
Pedalleiste
6 x
Jetzt sollte das Unterteil so
aussehen:
6. Nun können Sie das Oberteil
(Homeline Piano) von Oben (bitte
mit 2 Personen) waagerecht in das
Untergestell einsetzten.
Vorsicht damit die Metallhaken die
Seitenoberkante nicht beschädigen!
Das Oberteil (Piano) muss in die
eingesetzten Metallhalter einrasten und
liegt dann auf den langen schwarzen
Auagewinkeln auf.
Metallhaken
Auagewinkel
2
PERSONEN
Metallhalter
Montage-Homeline.indd 6 16.03.2017 23:05:29

Aufbauanleitung
Made in Germany 7
HOMELINE
7. Verschrauben sie nun das
Ober- und Unterteil durch
die Schraubenlöcher der
Auagewinkel.
9. Jetzt müssen Sie nur noch den
Netzteilstecker am Anschlussfeld
einstecken und das Netzteil
in der Steckdose einstecken.
8. Schließen Sie das Pedalkabel am
Anschlussfeld an (PEDAL).
2 x pro
Seite
Schrauben F: 4x (6,3 x 13)
Wir wünschen Ihnen viel Spaß mit Ihrem Blüthner Homeline e-Klavier.
