Bohle BO 5101551N User manual

Bohle SlideTec optima 50 amortiguación
Espesor de vidrio 8 y 10 mm, hasta 50 kg
Bohle SlideTec optima 50 Dampener
Glass thickness 8 and 10 mm, up to 50 kg
Amortiguación ambos lados: BO 51 016 95
Dampener two sided: BO 51 016 95
Bohle SlideTec optima 50 Einzugsdämpfung
Glasdicke von 8 und 10 mm, bis 50 kg
Bohle SlideTec optima 50 amortiguación
Espesor de vidrio 8 y 10 mm, hasta 50 kg
Einzugsdämpfer beidseitig: BO 51 016 95
Amortiguación ambos lados: BO 51 016 95
Bohle SlideTec optima 150 mit Einzugsdämpfung
Glasdicke von 8 - 12,76 mm, bis 150 kg
einflügelig (mit Berechnungen)
Bohle SlideTec optima 150 with damper
Glass thickness 8 - 12.76 mm, up to 150 kg
single door (with calculations)
BO 5101551N - BO 5101568N + BO 5101571/572 (Dämpfer)
BO 5101551N - BO 5101568N + BO 5101571/572 (damper)
Montageanleitung
Mounting instructions

TX30 -17 Nm
Innensechskant, Größe 3 - 4Nm
Hexagon socket, Size 3 - 4Nm
Größe 2,5 / 3 / 4
Size 2.5 / 3 / 4
SW 13
AF 13

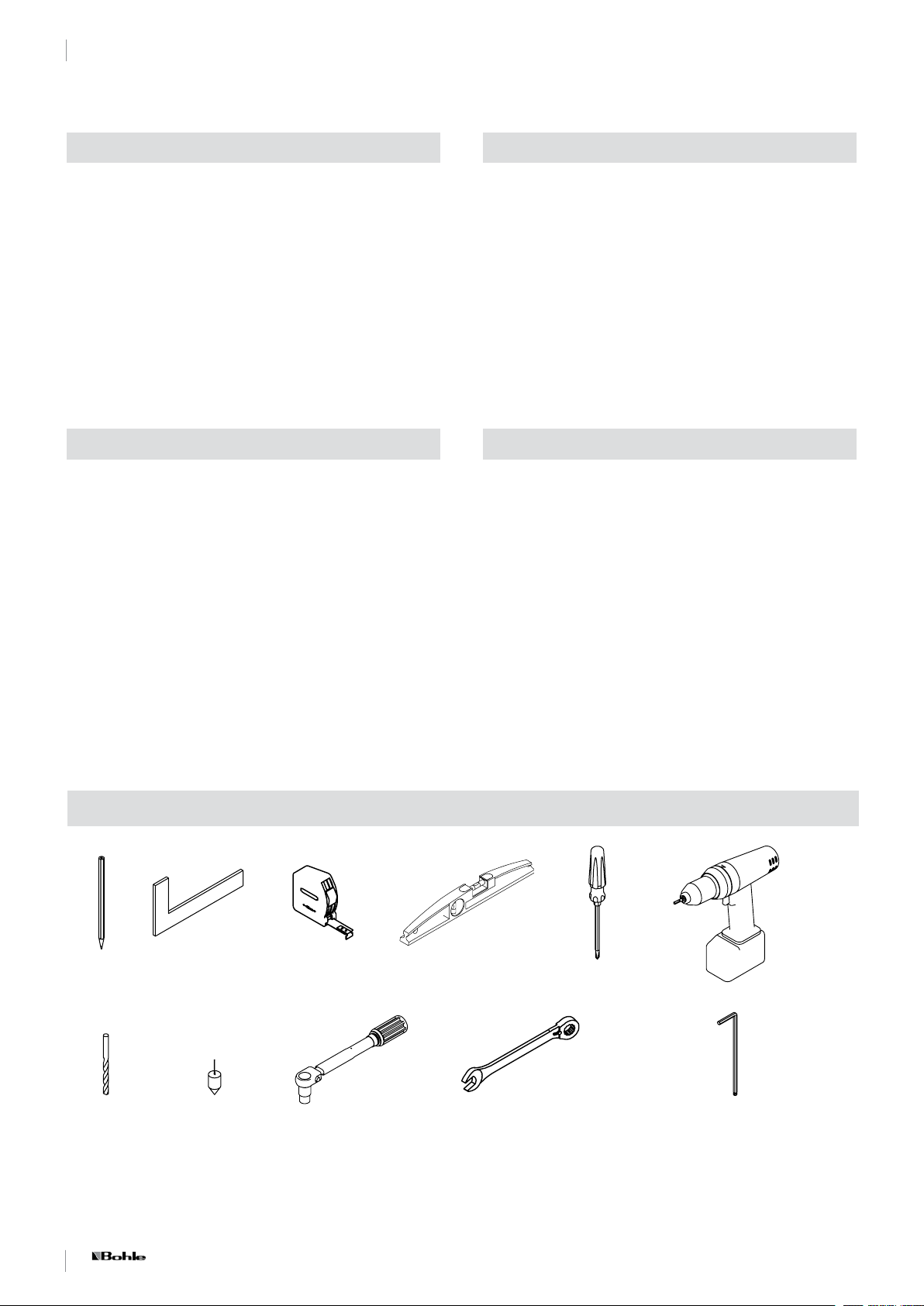

Benötigtes Werkzeug
Required tools
2
DS032012-Bohle_DEU-ENG/03.2016
Empfehlung: Profi Montageset BO 5104734 / Recommended: professional installation set BO 5104734
Bohle SlideTec optima 150
Allgemeine Informationen / General information
Technische Informationen
• fürEinscheibensicherheitsglas(ESG)undVerbund-
 sicherheitsglas(VSGauszweimalESGoderTVG)
geeignet
• maximalesFlügelgewicht150kg
• Glasdickenvon8und8,76mm,10und10,76mm
 sowie12und12,76mm
• Mindestügelbreite:
 einseitigeVerwendungderEinzugsdämpfung510mm
 beidseitigeVerwendungderEinzugsdämpfung800mm
• mitFestverglasung:Deckenmontage
• ohneFestverglasung:Decken-undWandmontage
• alleAbmessungeninMillimeter
Wichtige Informationen
Gläser mit selbstreinigender Beschichtung können mit
demBeschlagBohleSlideTecOptima150nichtverwen-
detwerden.
Die Glasscheibe muss bei der Montage der Laufwagen
im Bereich der Klemmächen sauber und fettfrei sein.
DaherdieScheibeindiesemBereichz.B.mitBohleSpezi-
alreinigerreinigen. Weiter empfehlenwirdie Reinigung
der Klemmächen im Laufwagen und dem Auslöse-
bolzen.
BeiAnlagendiez.B.aufeinMauerwerkauaufen,oder
bei zweiügeligen Anlagen empfehlen wir die Glas-
schiebetürenzusätzlichandenAufprallseitenmiteinem
Glaskantenschutzzuversehen.
Technical information
• Suitablefortemperedsafetyglass(TSG) andlami-
 natedsafetyglass(LSGconsistingoftwotempered
 orsemi-temperedpanels)
• Maximumleafweight 150 kg
• Glassthickness8and8.76mm,10and10.76mm,
 12and12.76mm
•Minimumleafwidth:
 foruseofthedoordamperononeside510mm
foruseofthedoordamperonbothsides800mm
• withxedglazing:ceilingmounting
• withoutxedglazing:ceiling-andwallmounting
• alldimensionsinmillimetres
Important information
Glasspanelswithsurfaceprotectioncoatingcannotbe
usedwiththeOptima150clampingtechnology.
When installing the trolleys the glass panels must be
clean and free of grease in the clamping areas. We
recommend cleaning the pane with Bohle Special
cleaner,forexample.Wealsorecommendthatyouclean
theclampingsurfacesinthetrolleysandreleasebolt.
Forassembliesthat,e.g.runintoamasonrywallorfor
doubledoorassemblies,ttheglassslidingdoorswith
additionalglassedgeprotectionontheimpactsides.

65 135
18
12

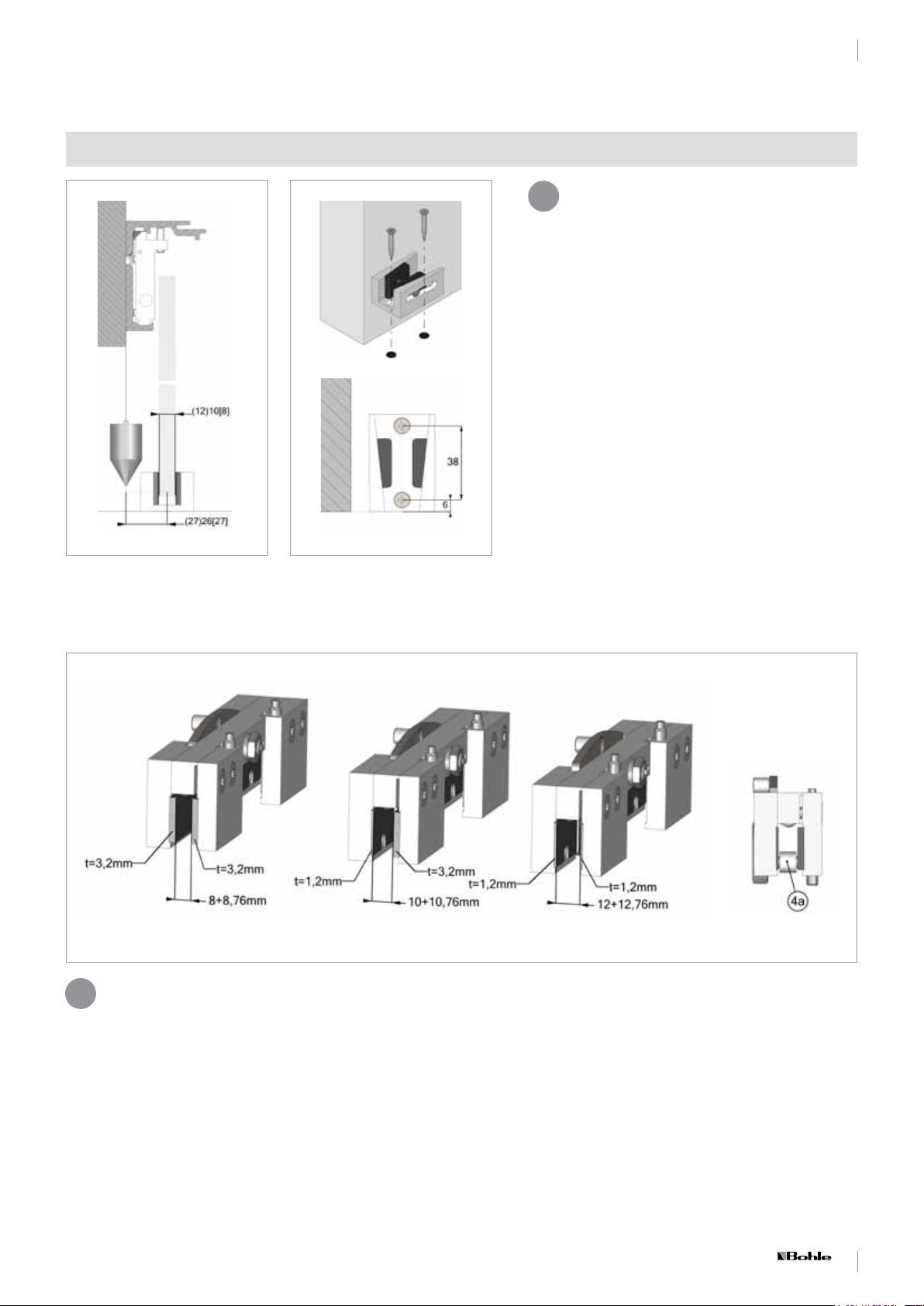

Drilltemplateforlaminatedglass
BohrungfürLaufwagenbeiVSG

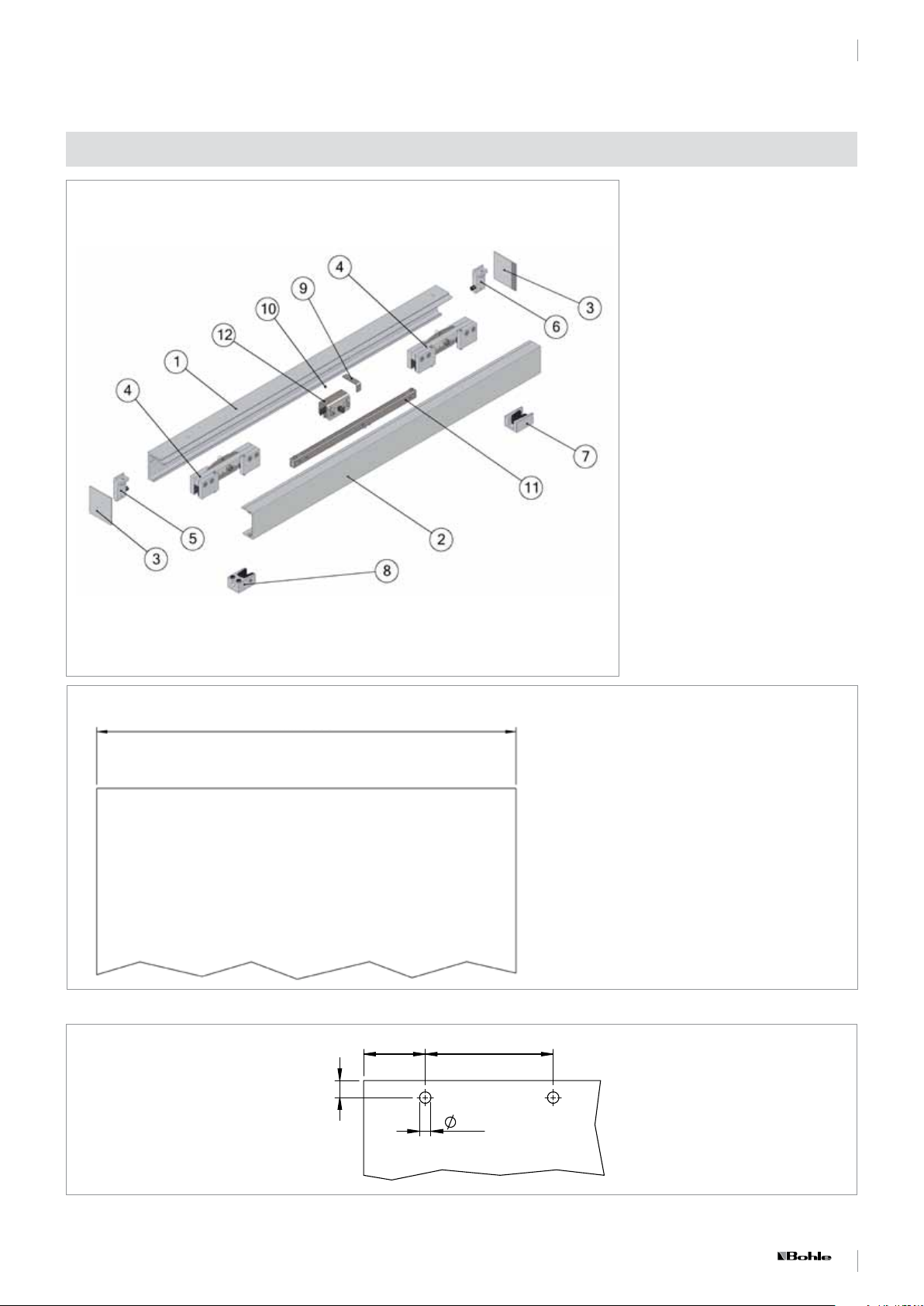

Lieferumfang
Included in delivery
min.800mmEinzugsdämpfungbeidseitig
min.510 mmEinzugsdämpfungeinseitige
min.800mmdoordamperonbothsides
min.510 mmdoordamperononeside
min.510/800mm
3
DS032012-Bohle_DEU-ENG/03.2016
1.Laufschiene( ohne Seitenteil )/
Trackwithoutfixedglazing
2.Blende/Cover
3. Abdeckkappen*/Endcaps*
(Art.Nr./Part No.
BO5101547/BO5101550)
4.Laufwagen/Trolley
5.Endanschlaglinks/
Endstop,left-handside
6.Endanschlagrechts/
Endstop,right-handside
7.Bodenführung/Bottomguide
8.UntererAnschlagpuffer**/
Lowerstopbuffer**
 (Art.Nr./Part No.
BO5101611/BO5101612)
9.Distanzblech/Spacerplate
10.SchraubeM5x5/ScrewM5x5
11.Einzugsdämpfer/Damper
12.Auslösebolzen/Releasebolt
* bei Deckenmontage nicht im Lieferumfang
enthalten/ not included with ceiling installation
**nicht im Lieferumfang enthalten/ not included

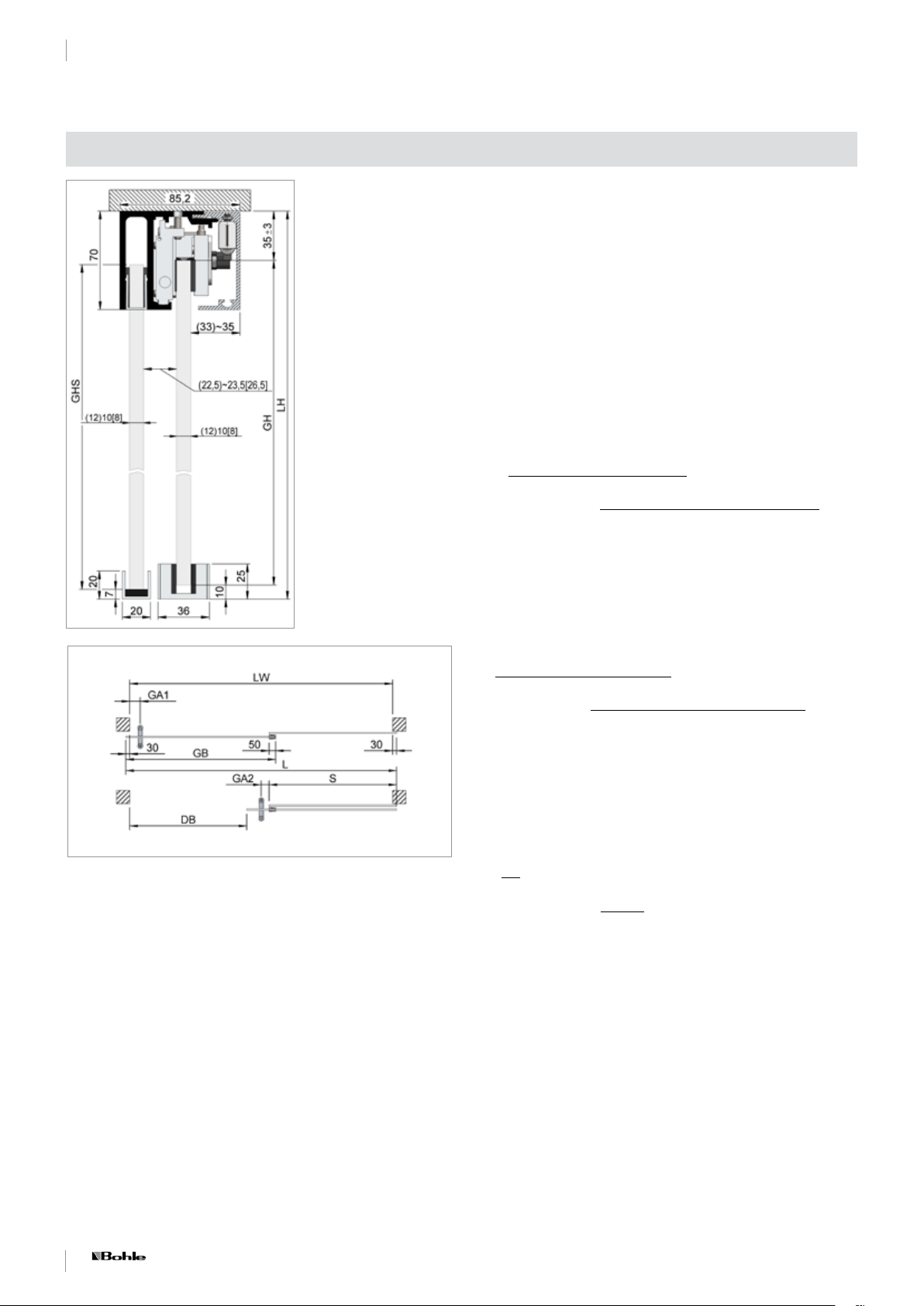

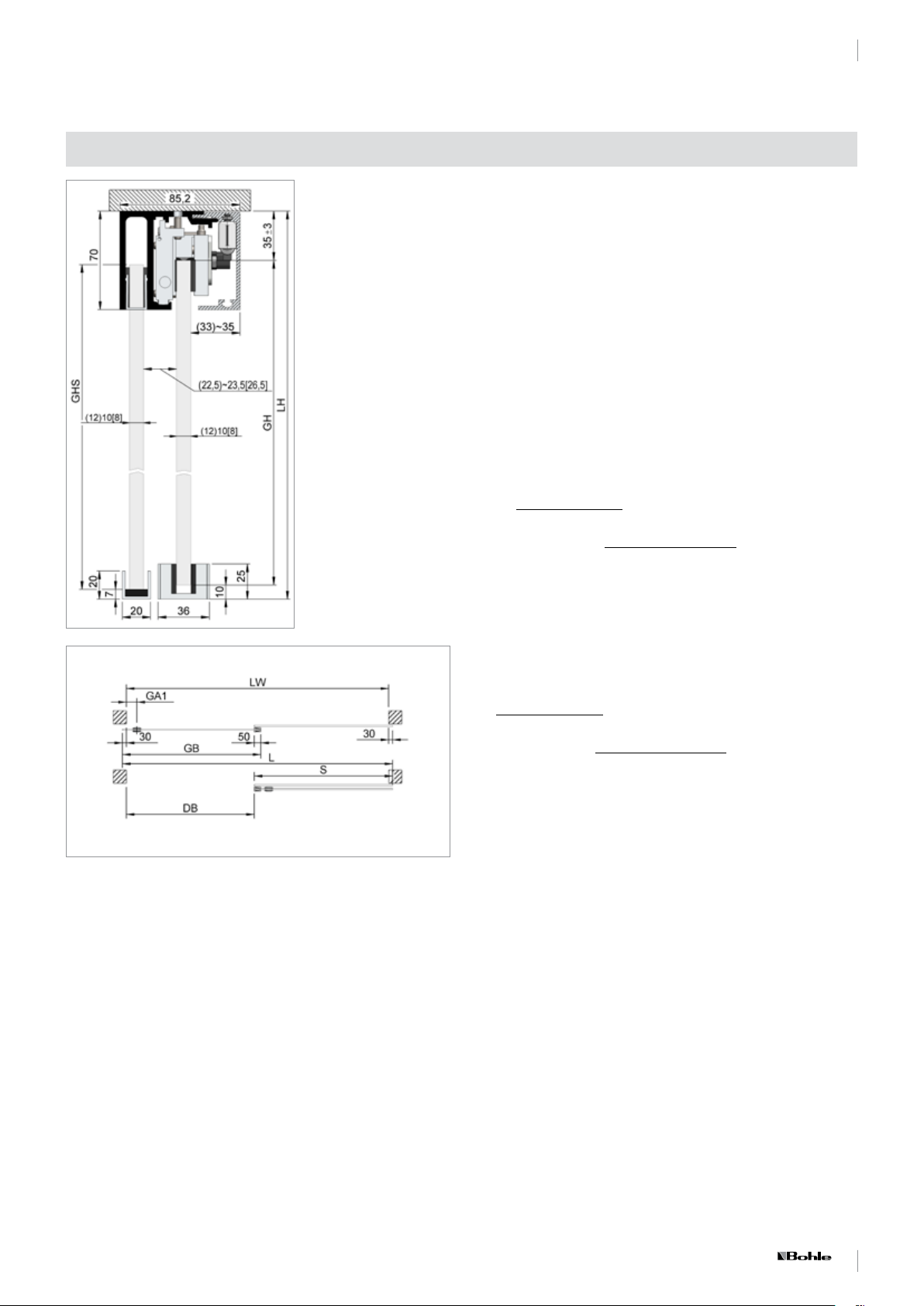

Bohle SlideTec optima 150
MontageohneSeitenteil/Installationwithoutfixedglazing

1 Flügel ohne Seitenteil
Panel without fixed glazing
Bsp.:/E.g.:GH = 2157,00; GA1 = 80,00; GD = 10,00;
LW = 950,00; GA2 = 60,00
Glasbreite Schiebetür (GB):
Door Panel width (GB):
GB = LW + 50,00 + 30,00
Bsp.: /E.g.:GB = 950,00 + 50,00 + 30,00 = 1030,00
Gewicht Schiebetür (G) = kg:
Door panel weight (G) = kg:
G = GH x GB x GD x 0,0000025
Bsp.:/E.g.: G = 2157,00 x 1030,00 x 10,00 x 0,0000025 = 55,54
Laufschienenlänge (L) MG verdeckt:
Track length (L) door handle (covered):
L = GB + LW + 30,00
Bsp.:/E.g.: L = 1030,00 + 950,00 + 30,00 = 2010,00
Durchgangsbreite (DB) MG verdeckt:
Walk-through distance (DB) covered handle:
DB = LW
Bsp.:/E.g.: DB = 950,00
Legende:
LH = lichte Höhe
LW = lichte Weite
BH = Bohrhöhe
GH = Glashöhe
GB = Glasbreite Schiebetür
MG = Muschelgriff
L = Laufschienenlänge
GA1 = Griffabstand 1
GA2 = Griffabstand 2
GD = Glasdicke
DB = Durchgangsbreite
G = Gewicht in kg
T = Abdeckprofillänge
S = Seitenteil
BP = Bodenprofil
GHS = Glashöhe Seitenteil
Key:
LH = Clear height
LW = Clear width
BH = Drill height
GH = Glass height
GB = Door panel width
MG = Door handle
L = Track length
GA1 = Handle distance 1
GA2 = Handle distance 2
GD = Glass thickness
DB = Walk through distance
G = Weight
T = Cover profile length
S = Side panel
BP = Floor profile
GHS = Side panel height

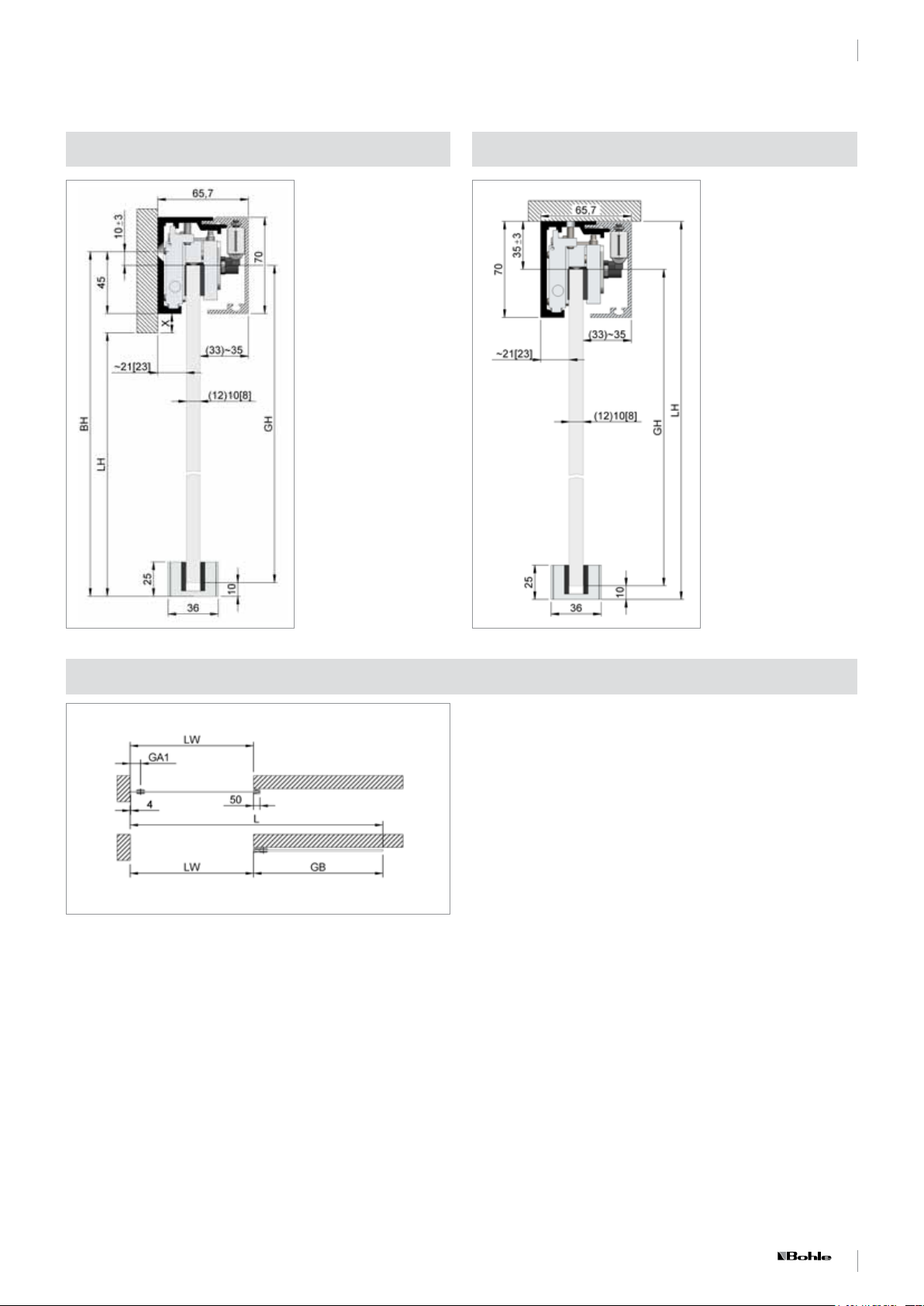

Wand-/Deckenmontage ohne Seitenteil bei durchlaufender Wand, mit verdecktem Muschelgriff
Wall/Ceiling Mount without fixed glazing continuous wall with flat-covered door handle
Wandmontage ohne Seitenteil
Wall Mount without fixed glazing
Deckenmontage ohne Seitenteil
Ceiling Mount without fixed glazing
4
DS032012-Bohle_DEU-ENG/03.2016
Bohrhöhe (BH):
BH = LH + X + 45
Glashöhe (GH):
GH = BH – 10 – 10
Art.-Nr. BO 5101552N
Art.-Nr. BO 5101554N
Art.-Nr. BO 5101556N
Art.-Nr. BO 5101558N
Art.-Nr. BO 5101560N
Art.-Nr. BO 5101562N
Art.-Nr. BO 5101571
Art.-Nr. BO 5101572
Drilling height (BH):
BH = LH + X + 45
Glass height (GH):
GH = BH – 10 – 10
Part No. BO 5101552N
Part No. BO 5101554N
Part No. BO 5101556N
Part No. BO 5101558N
Part No. BO 5101560N
Part No. BO 5101562N
Part No. BO 5101571
Part No. BO 5101572
Glashöhe (GH):
GH = LH – 10 – 35
Art.-Nr. BO 5101551N
Art.-Nr. BO 5101553N
Art.-Nr. BO 5101555N
Art.-Nr. BO 5101557N
Art.-Nr. BO 5101559N
Art.-Nr. BO 5101561N
Art.-Nr. BO 5101571
Art.-Nr. BO 5101572
Glass height (GH):
GH = LH – 10 – 35
Part No. BO 5101551N
Part No. BO 5101553N
Part No. BO 5101555N
Part No. BO 5101557N
Part No. BO 5101559N
Part No. BO 5101561N
Part No. BO 5101571
Part No. BO 5101572
Bohle SlideTec optima 150
MontageohneSeitenteil/Installationwithoutfixedglazing

1 Flügel ohne Seitenteil
Panel without fixed glazing
Bsp.:/E.g.:GH = 2157,00; GA1 = 80,00; GD = 10,00;
LW = 950,00; GA2 = 60,00
Glasbreite Schiebetür (GB):
Door Panel width (GB):
GB = LW + 50,00 + 30,00
Bsp.: /E.g.:GB = 950,00 + 50,00 + 30,00 = 1030,00
Gewicht Schiebetür (G) = kg:
Door panel weight (G) = kg:
G = GH x GB x GD x 0,0000025
Bsp.:/E.g.: G = 2157,00 x 1030,00 x 10,00 x 0,0000025 = 55,54
Laufschienenlänge (L) MG halb verdeckt:
Track length (L) door handle (half covered):
L = GB + LW - GA1
Bsp.:/E.g.: L = 1030,00 + 950,00 - 80,00 = 1900,00
Durchgangsbreite (DB) MG halb verdeckt:
Walk-through distance (DB) half covered handle:
DB = LW - GA1 - 30,00
Bsp.:/E.g.: DB = 950,00 - 80,00 - 30,00 = 840,00
Legende:
LH = lichte Höhe
LW = lichte Weite
BH = Bohrhöhe
GH = Glashöhe
GB = Glasbreite Schiebetür
MG = Muschelgriff
L = Laufschienenlänge
GA1 = Griffabstand 1
GA2 = Griffabstand 2
GD = Glasdicke
DB = Durchgangsbreite
G = Gewicht in kg
T = Abdeckprofillänge
S = Seitenteil
BP = Bodenprofil
GHS = Glashöhe Seitenteil
Key:
LH = Clear height
LW = Clear width
BH = Drill height
GH = Glass height
GB = Door panel width
MG = Door handle
L = Track length
GA1 = Handle distance 1
GA2 = Handle distance 2
GD = Glass thickness
DB = Walk through distance
G = Weight
T = Cover profile length
S = Side panel
BP = Floor profile
GHS = Side panel height
Wand-/Deckenmontage ohne Seitenteil bei durchlaufender Wand, mit halb verdecktem Muschelgriff
Wall/Ceiling Mount without continuous wall, half covered door handle
Wandmontage ohne Seitenteil
Wall Mount without fixed glazing
Deckenmontage ohne Seitenteil
Ceiling Mount without fixed glazing
5
DS032012-Bohle_DEU-ENG/03.2016
Bohle SlideTec optima 150
MontageohneSeitenteil/Installationwithoutfixedglazing
Bohrhöhe (BH):
BH = LH + X + 45
Glashöhe (GH):
GH = BH – 10 – 10
Art.-Nr. BO 5101552N
Art.-Nr. BO 5101554N
Art.-Nr. BO 5101556N
Art.-Nr. BO 5101558N
Art.-Nr. BO 5101560N
Art.-Nr. BO 5101562N
Art.-Nr. BO 5101571
Art.-Nr. BO 5101572
Drilling height (BH):
BH = LH + X + 45
Glass height (GH):
GH = BH – 10 – 10
Part No. BO 5101552N
Part No. BO 5101554N
Part No. BO 5101556N
Part No. BO 5101558N
Part No. BO 5101560N
Part No. BO 5101562N
Part No. BO 5101571
Part No. BO 5101572
Glashöhe (GH):
GH = LH – 10 – 35
Art.-Nr. BO 5101551N
Art.-Nr. BO 5101553N
Art.-Nr. BO 5101555N
Art.-Nr. BO 5101557N
Art.-Nr. BO 5101559N
Art.-Nr. BO 5101561N
Art.-Nr. BO 5101571
Art.-Nr. BO 5101572
Glass height (GH):
GH = LH – 10 – 35
Part No. BO 5101551N
Part No. BO 5101553N
Part No. BO 5101555N
Part No. BO 5101557N
Part No. BO 5101559N
Part No. BO 5101561N
Part No. BO 5101571
Part No. BO 5101572

Wandmontage ohne Seitenteil
Wall Mount without fixed glazing
Deckenmontage ohne Seitenteil
Ceiling Mount without fixed glazing
Wand-/Deckenmontage ohne Seitenteil bei durchlaufender Wand, mit Stangengriff
Wall/Ceiling mount without fixed glazing w/continuous wall with ladder handle
1 Flügel ohne Seitenteil
Panel without fixed glazing
Bsp.:/E.g.:GH = 2157,00; GA1 = 80,00; GD = 10,00;
LW = 950,00; GA2 = 60,00
Glasbreite Schiebetür (GB):
Door Panel width (GB):
GB = LW + 50,00 + 30,00
Bsp.:/E.g.: GB = 950,00 + 50,00 + 30,00 = 1030,00
Gewicht Schiebetür (G) = kg:
Door panel weight (G) = kg:
G = GH x GB x GD x 0,0000025
Bsp.: /E.g.:G = 2157,00 x 1030,00 x 10,00 x 0,0000025 = 55,54
Laufschienenlänge (L):
Track length (L):
L = GB + LW - GA1 - GA2
Bsp.:/E.g.: L = 1030,00 + 950,00 - 80,00 - 60,00 = 1840,00
Durchgangsbreite (DB):
Walk-through distance (DB):
DB = LW - GA1 - GA2 - 30,00
Bsp.:/E.g.: DB = 950,00 - 80,00 - 60,00 - 30,00 = 780,00
Legende:
LH = lichte Höhe
LW = lichte Weite
BH = Bohrhöhe
GH = Glashöhe
GB = Glasbreite Schiebetür
MG = Muschelgriff
L = Laufschienenlänge
GA1 = Griffabstand 1
GA2 = Griffabstand 2
GD = Glasdicke
DB = Durchgangsbreite
G = Gewicht in kg
T = Abdeckprofillänge
S = Seitenteil
BP = Bodenprofil
GHS = Glashöhe Seitenteil
Key:
LH = Clear height
LW = Clear width
BH = Drill height
GH = Glass height
GB = Door panel width
MG = Door handle
L = Track length
GA1 = Handle distance 1
GA2 = Handle distance 2
GD = Glass thickness
DB = Walk through distance
G = Weight
T = Cover profile length
S = Side panel
BP = Floor profile
GHS = Side panel height
6
DS032012-Bohle_DEU-ENG/03.2016
Bohle SlideTec optima 150
MontageohneSeitenteil/Installationwithoutfixedglazing
Bohrhöhe (BH):
BH = LH + X + 45
Glashöhe (GH):
GH = BH – 10 – 10
Art.-Nr. BO 5101552N
Art.-Nr. BO 5101554N
Art.-Nr. BO 5101556N
Art.-Nr. BO 5101558N
Art.-Nr. BO 5101560N
Art.-Nr. BO 5101562N
Art.-Nr. BO 5101571
Art.-Nr. BO 5101572
Drilling height (BH):
BH = LH + X + 45
Glass height (GH):
GH = BH – 10 – 10
Part No. BO 5101552N
Part No. BO 5101554N
Part No. BO 5101556N
Part No. BO 5101558N
Part No. BO 5101560N
Part No. BO 5101562N
Part No. BO 5101571
Part No. BO 5101572
Glashöhe (GH):
GH = LH – 10 – 35
Art.-Nr. BO 5101551N
Art.-Nr. BO 5101553N
Art.-Nr. BO 5101555N
Art.-Nr. BO 5101557N
Art.-Nr. BO 5101559N
Art.-Nr. BO 5101561N
Art.-Nr. BO 5101571
Art.-Nr. BO 5101572
Glass height (GH):
GH = LH – 10 – 35
Part No. BO 5101551N
Part No. BO 5101553N
Part No. BO 5101555N
Part No. BO 5101557N
Part No. BO 5101559N
Part No. BO 5101561N
Part No. BO 5101571
Part No. BO 5101572

Wandmontage ohne Seitenteil
Wall Mount without fixed glazing
Deckenmontage ohne Seitenteil
Ceiling Mount without fixed glazing
Wand-/Deckenmontage ohne Seitenteil bei nicht durchlaufender Wand, mit verdecktem Muschelgriff
Wall/Ceiling mount without fixed panel with end wall, covered flat handle
1 Flügel ohne Seitenteil
Panel without fixed glazing
Bsp.:/E.g.:GH = 2157,00; GA1 = 80,00; GD = 10,00;
LW = 950,00; GA2 = 60,00
Glasbreite Schiebetür (GB):
Door Panel width (GB):
GB = LW + 50,00 - 4,00
Bsp.:/E.g.: GB = 950,00 + 50,00 - 4,00 = 996,00
Gewicht Schiebetür (G) = kg:
Door panel weight (G) = kg:
G = GH x GB x GD x 0,000002
G = GH x GB x GD x 0,0000025
Bsp.:/E.g.: G = 2157,00 x 996,00 x 10,00 x 0,0000025 = 53,71
Laufschienenlänge (L) MG verdeckt:
Track length (L) door handle covered:
L = GB + LW
Bsp.:/E.g.: L = 996,00 + 950,00 = 1946,00
Durchgangsbreite (DB) MG verdeckt:
Walk-through distance (DB) covered handle:
DB = LW
Bsp.:/E.g.: DB = 950,00
Legende:
LH = lichte Höhe
LW = lichte Weite
BH = Bohrhöhe
GH = Glashöhe
GB = Glasbreite Schiebetür
MG = Muschelgriff
L = Laufschienenlänge
GA1 = Griffabstand 1
GA2 = Griffabstand 2
GD = Glasdicke
DB = Durchgangsbreite
G = Gewicht in kg
T = Abdeckprofillänge
S = Seitenteil
BP = Bodenprofil
GHS = Glashöhe Seitenteil
Key:
LH = Clear height
LW = Clear width
BH = Drill height
GH = Glass height
GB = Door panel width
MG = Door handle
L = Track length
GA1 = Handle distance 1
GA2 = Handle distance 2
GD = Glass thickness
DB = Walk through distance
G = Weight
T = Cover profile length
S = Side panel
BP = Floor profile
GHS = Side panel height
7
DS032012-Bohle_DEU-ENG/03.2016
Bohle SlideTec optima 150
MontageohneSeitenteil/Installationwithoutfixedglazing
Bohrhöhe (BH):
BH = LH + X + 45
Glashöhe (GH):
GH = BH – 10 – 10
Art.-Nr. BO 5101552N
Art.-Nr. BO 5101554N
Art.-Nr. BO 5101556N
Art.-Nr. BO 5101558N
Art.-Nr. BO 5101560N
Art.-Nr. BO 5101562N
Art.-Nr. BO 5101571
Art.-Nr. BO 5101572
Drilling height (BH):
BH = LH + X + 45
Glass height (GH):
GH = BH – 10 – 10
Part No. BO 5101552N
Part No. BO 5101554N
Part No. BO 5101556N
Part No. BO 5101558N
Part No. BO 5101560N
Part No. BO 5101562N
Part No. BO 5101571
Part No. BO 5101572
Glashöhe (GH):
GH = LH – 10 – 35
Art.-Nr. BO 5101551N
Art.-Nr. BO 5101553N
Art.-Nr. BO 5101555N
Art.-Nr. BO 5101557N
Art.-Nr. BO 5101559N
Art.-Nr. BO 5101561N
Art.-Nr. BO 5101571
Art.-Nr. BO 5101572
Glass height (GH):
GH = LH – 10 – 35
Part No. BO 5101551N
Part No. BO 5101553N
Part No. BO 5101555N
Part No. BO 5101557N
Part No. BO 5101559N
Part No. BO 5101561N
Part No. BO 5101571
Part No. BO 5101572

Wandmontage ohne Seitenteil
Wall Mount without fixed glazing
Deckenmontage ohne Seitenteil
Ceiling Mount without fixed glazing
Wand-/Deckenmontage ohne Seitenteil bei nicht durchlaufender Wand, mit halb verdecktem Muschelgriff
Wall/Ceiling mount without fixed panel with end wall, half covered flat handle
1 Flügel ohne Seitenteil
Panel without fixed glazing
Bsp.:/E.g.:GH = 2157,00; GA1 = 80,00; GD = 10,00;
LW = 950,00; GA2 = 60,00
Glasbreite Schiebetür (GB):
Width Door Panel (GB):
GB = LW + 50,00 - 4,00
Bsp.:/E.g.: GB = 950,00 + 50,00 - 4,00 = 996,00
Gewicht Schiebetür (G) = kg:
Weight door panel (G) = kg:
G = GH x GB x GD x 0,0000025
Bsp.:/E.g.: G = 2157,00 x 996,00 x 10,00 x 0,0000025 = 53,71
Laufschienenlänge (L) MG halb verdeckt:
Track length (L) MG half covered:
L = GB + LW - GA1 + 4,00
Bsp.:/E.g.: L = 996,00 + 950,00 - 80,00 + 4,00 = 1870,00
Durchgangsbreite (DB) MG halb verdeckt:
Walk-through distance (DB) half covered:
DB = LW - GA1 + 4,00
Bsp.:/E.g.: DB = 950,00 - 80,00 + 4,00 = 874,00
Legende:
LH = lichte Höhe
LW = lichte Weite
BH = Bohrhöhe
GH = Glashöhe
GB = Glasbreite Schiebetür
MG = Muschelgriff
L = Laufschienenlänge
GA1 = Griffabstand 1
GA2 = Griffabstand 2
GD = Glasdicke
DB = Durchgangsbreite
G = Gewicht in kg
T = Abdeckprofillänge
S = Seitenteil
BP = Bodenprofil
GHS = Glashöhe Seitenteil
Key:
LH = Clear height
LW = Clear width
BH = Drill height
GH = Glass height
GB = Door panel width
MG = Door handle
L = Track length
GA1 = Handle distance 1
GA2 = Handle distance 2
GD = Glass thickness
DB = Walk through distance
G = Weight
T = Cover profile length
S = Side panel
BP = Floor profile
GHS = Side panel height
8
DS032012-Bohle_DEU-ENG/03.2016
Bohle SlideTec optima 150
MontageohneSeitenteil/Installationwithoutfixedglazing
Bohrhöhe (BH):
BH = LH + X + 45
Glashöhe (GH):
GH = BH – 10 – 10
Art.-Nr. BO 5101552N
Art.-Nr. BO 5101554N
Art.-Nr. BO 5101556N
Art.-Nr. BO 5101558N
Art.-Nr. BO 5101560N
Art.-Nr. BO 5101562N
Art.-Nr. BO 5101571
Art.-Nr. BO 5101572
Drilling height (BH):
BH = LH + X + 45
Glass height (GH):
GH = BH – 10 – 10
Part No. BO 5101552N
Part No. BO 5101554N
Part No. BO 5101556N
Part No. BO 5101558N
Part No. BO 5101560N
Part No. BO 5101562N
Part No. BO 5101571
Part No. BO 5101572
Glashöhe (GH):
GH = LH – 10 – 35
Art.-Nr. BO 5101551N
Art.-Nr. BO 5101553N
Art.-Nr. BO 5101555N
Art.-Nr. BO 5101557N
Art.-Nr. BO 5101559N
Art.-Nr. BO 5101561N
Art.-Nr. BO 5101571
Art.-Nr. BO 5101572
Glass height (GH):
GH = LH – 10 – 35
Part No. BO 5101551N
Part No. BO 5101553N
Part No. BO 5101555N
Part No. BO 5101557N
Part No. BO 5101559N
Part No. BO 5101561N
Part No. BO 5101571
Part No. BO 5101572

Wandmontage ohne Seitenteil
Wall Mount without fixed glazing
Deckenmontage ohne Seitenteil
Ceiling Mount without fixed glazing
Wand-/Deckenmontage ohne Seitenteil bei nicht durchlaufender Wand, mit Stangengriff
Wall/Ceiling mount without fixed glazing without continuous wall with ladder handle
1 Flügel ohne Seitenteil
Panel without fixed glazing
Bsp.:/E.g.:GH = 2157,00; GA1 = 80,00; GD = 10,00;
LW = 950,00; GA2 = 60,00
Glasbreite Schiebetür (GB):
Door Panel width (GB):
GB = LW + 50,00 - 4,00
Bsp.:/E.g.: GB = 950,00 + 50,00 - 4,00 = 996,00
Gewicht Schiebetür (G) = kg:
Door panel weight (G) = kg:
G = GH x GB x GD x 0,0000025
Bsp.:/E.g.: G = 2157,00 x 996,00 x 10,00 x 0,0000025 = 53,71
Laufschienenlänge (L):
Track length (L):
L = GB + LW - GA1 - GA2 + 4,00
Bsp.:/E.g.: L = 996,00 + 950,00 - 80,00 - 60,00 + 4,00 = 1810,00
Durchgangsbreite (DB):
Walk-through distance (DB):
DB = LW - GA1 - GA2 + 4,00
Bsp.:/E.g.: DB = 950,00 - 80,00 - 60,00 + 4,00 = 814,00
Legende:
LH = lichte Höhe
LW = lichte Weite
BH = Bohrhöhe
GH = Glashöhe
GB = Glasbreite Schiebetür
MG = Muschelgriff
L = Laufschienenlänge
GA1 = Griffabstand 1
GA2 = Griffabstand 2
GD = Glasdicke
DB = Durchgangsbreite
G = Gewicht in kg
T = Abdeckprofillänge
S = Seitenteil
BP = Bodenprofil
GHS = Glashöhe Seitenteil
Key:
LH = Clear height
LW = Clear width
BH = Drill height
GH = Glass height
GB = Door panel width
MG = Door handle
L = Track length
GA1 = Handle distance 1
GA2 = Handle distance 2
GD = Glass thickness
DB = Walk through distance
G = Weight
T = Cover profile length
S = Side panel
BP = Floor profile
GHS = Side panel height
9
DS032012-Bohle_DEU-ENG/03.2016
Bohle SlideTec optima 150
MontageohneSeitenteil/Installationwithoutfixedglazing
Bohrhöhe (BH):
BH = LH + X + 45
Glashöhe (GH):
GH = BH – 10 – 10
Art.-Nr. BO 5101552N
Art.-Nr. BO 5101554N
Art.-Nr. BO 5101556N
Art.-Nr. BO 5101558N
Art.-Nr. BO 5101560N
Art.-Nr. BO 5101562N
Art.-Nr. BO 5101571
Art.-Nr. BO 5101572
Drilling height (BH):
BH = LH + X + 45
Glass height (GH):
GH = BH – 10 – 10
Part No. BO 5101552N
Part No. BO 5101554N
Part No. BO 5101556N
Part No. BO 5101558N
Part No. BO 5101560N
Part No. BO 5101562N
Part No. BO 5101571
Part No. BO 5101572
Glashöhe (GH):
GH = LH – 10 – 35
Art.-Nr. BO 5101551N
Art.-Nr. BO 5101553N
Art.-Nr. BO 5101555N
Art.-Nr. BO 5101557N
Art.-Nr. BO 5101559N
Art.-Nr. BO 5101561N
Art.-Nr. BO 5101571
Art.-Nr. BO 5101572
Glass height (GH):
GH = LH – 10 – 35
Part No. BO 5101551N
Part No. BO 5101553N
Part No. BO 5101555N
Part No. BO 5101557N
Part No. BO 5101559N
Part No. BO 5101561N
Part No. BO 5101571
Part No. BO 5101572

Montage ohne Seitenteil
Installation without fixed glazing
Größe 2,5
Size 2.5
DieEndanschlägestirnseitigindieLaufschieneeinschiebenundamjeweiligenSchienenendegrobpositionieren,ohneeine
Befestigungsbohrungzuverdecken.
Slidethestoppersintothetrackandpositionindesiredlocationwithoutcoveringanyxingboreholes.
DieLaufschienewaagerechtundlotrechtandieWandbzw.Deckemontieren.
Wichtig: Nur Befestigungsmaterial verwenden, das für den vorhandenen Untergrund geeignet ist.
Installthetrackleveleitherontowallorceiling.
NOTE: Only use fixing material which is suitable for the existing substrate.
1
2
10
DS032012-Bohle_DEU-ENG/03.2016
Bohle SlideTec optima 150
MontageohneSeitenteil/Installationwithoutfixedglazing

Montage ohne Seitenteil
Installation without fixed glazing

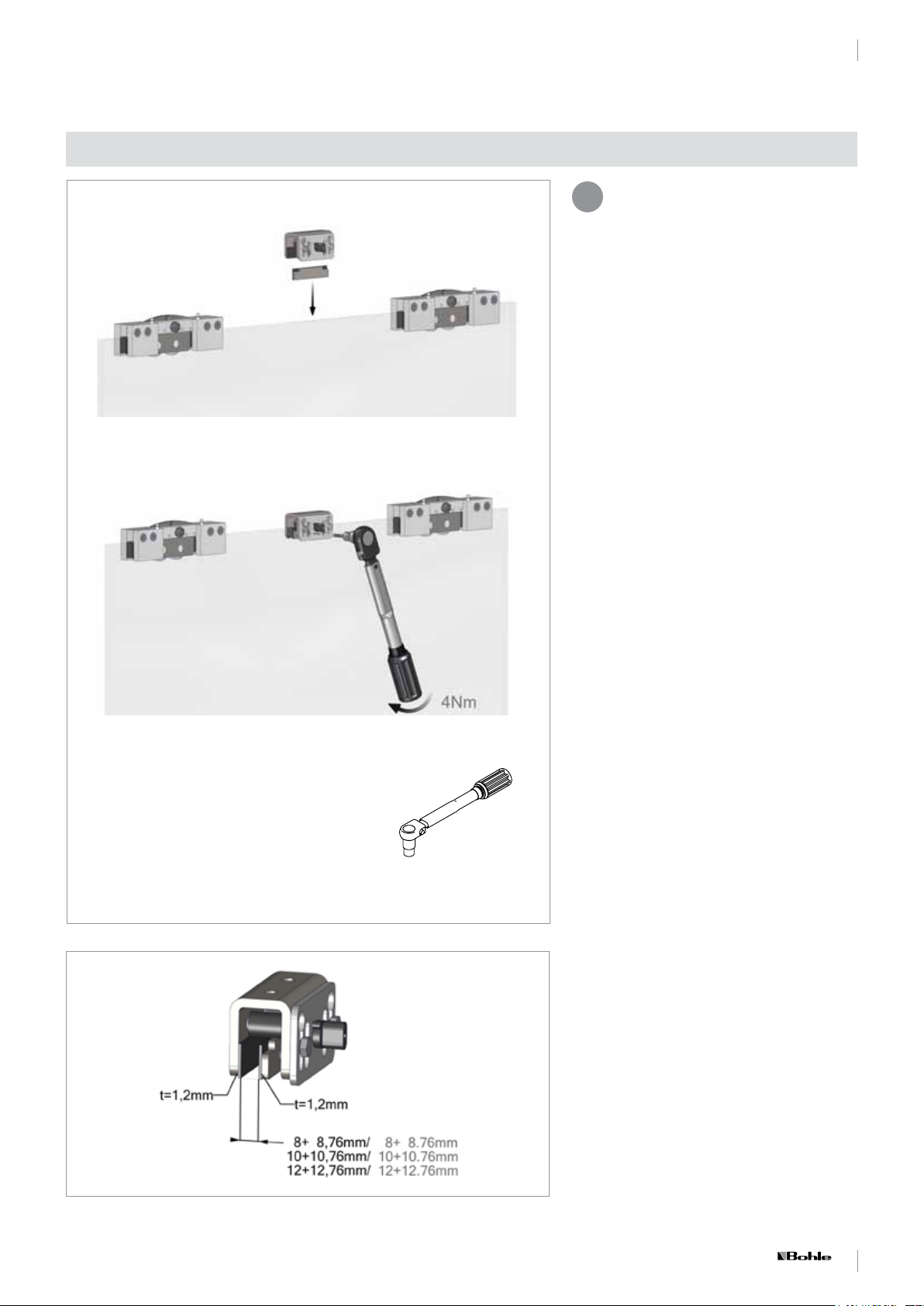

4DieLaufwagensindwerkseitigfüreineVerbundsicherheitsglasscheibe(VSG)vormontiert.BeiderVerwendungeinerEinschei-
bensicherheitsglasscheibe(ESG)müssendieBolzeninkl.Hülse(4a)entferntwerden.BeidenKlemmplattenderLaufwagen
müssenentsprechendderGlasstärkedieKlemmeinlageneingeklebtwerden.
Thetrolleysarepre-assembledforalaminatedsafetyglasspanel.Ifusingatemperedglass,theboltsincludingthesleeves(4a)
mustberemoved.Theclampinginsertsmustbestuckontotheclampingjawsaccordingtotheglassthickness.Pleasepeeloff
thestickertouseselfadhesivesurface.
3
MiteinemLotdiePositionderunterenFührungermit-
teln.Bohrbildübertragen,bohrenunddieuntereFüh-
rungbefestigen.
Useaplumblinetodeterminethepositionofthe
bottomguide.Transferthedrillingpattern,drillandx
thebottomguide.
11
DS032012-Bohle_DEU-ENG/03.2016
Bohle SlideTec optima 150
MontageohneSeitenteil/Installationwithoutfixedglazing

TX30
17 Nm
DieLaufwagenganzaufdieGlasscheibeaufschieben,bisdieSchutzgummiskopfseitiganderScheibeanliegen.DieLaufwagen
jeweils45mmvondenStirnseitenpositionieren.DieLaufwagenmiteinemAnzugsmomentvon17 NmaufdieGlasscheibe
klemmen,hierfüreinenDrehmomentschlüsselmitTorx-Aufsatz(TX30)verwenden.
Pushthetrolleysontotheglasspaneluntiltheprotectiverubberpushesagainstthetopofthepanel.Positioneachofthe
trolleys45mmfromtheedgeoftheglass.Tightenclampwithatorqueof17 NmanduseatorquewrenchwithTorxbit
(TX30).
6
Größe 3
Size 3
DieSicherungsschrauben(1)andenLaufwagensoweitherunterdrehen,bisdiesebündigmitderKlemmplattesind.
Lowerthesafetyscrews(1)onthetrolleysuntiltheyareushwithclampingplate.
5
Montage ohne Seitenteil
Installation without fixed glazing
12
DS032012-Bohle_DEU-ENG/03.2016
Bohle SlideTec optima 150
MontageohneSeitenteil/Installationwithoutfixedglazing

Innensechskant, Größe 3
Hexagon socket, Size 3
Montage ohne Seitenteil
Installation without fixed glazing
7
DenAuslösebolzenmittigaufdasTürblattschie-
benundmit4 Nm festziehen.
Push the top clamp onto the glass panel until
theprotectiverubberpushesagainstthetopof
thepanel.Tightenclampwithatorqueof4 Nm.
13
DS032012-Bohle_DEU-ENG/03.2016
Bohle SlideTec optima 150
MontageohneSeitenteil/Installationwithoutfixedglazing

Montage ohne Seitenteil
Installation without fixed glazing
SW 13
AF 13
Größe 2,5 / 3 / 4
Size 2.5 / 3 / 4
8
Wichtig: Die Laufflächen der Schiene und die Rol-
len vor dem Einsetzen des Türblattes säubern.
Die Laufwagen sind mit wartungsfreien Kugella-
gern ausgestattet und dürfen nicht nachgefettet
werden.
DasTürblattindieLaufschienehängenundüberdieEx-
zenterschrauben (2) mit Hilfe einer Wasserwaage aus-
richten (+/-3mm). Anschließend die Exzenterschrauben
(2)überdieKontermutternxieren.
DieSicherungsschrauben(1)soweithochdrehen,bisein
leichter Kontakt zur Laufschiene besteht, dann diese
wiederumeine½Umdrehungzurückdrehen.
Wichtig: Die Sicherungsschrauben verhindern das
Ausheben der Tür bei unsachgemäßer Betätigung.
Die Endanschläge in der Laufschiene am jeweiligen
Schienenende so positionieren, dass die gewünschte
Türöffnung freigegeben wird und wie folgt klemmen:
zuerstdieobereSchraube(5a)desEndanschlagsanzie-
hen,bissichdasBauteilinderSchienegesetzthat.Nun
die unteren Schrauben (5b) leicht anziehen. Anschlie-
ßendbeideSchraubeneine¼Umdrehungnachziehen.
IMPORTANT: Clean running track before inserting
door. All trolleys are equipped with maintenance
free bearings and should not be greased.
Positionthedoorpanelinthetrackandalignusingthe
eccentricscrews(2)andalevel (+/-3mm).Thentighten
theeccentricscrews(2)usingthecounternuts.Turnthe
lockingscrews(1)untiltheyareinlightcontactwiththe
track,thenturnthembackagainbya½turn.
Important: The locking screws serve as the anti-
jump system and prevent the door from jumping
out if improperly used.
Position the trolleystopsinthetrackattherespective
end of the track so that the required door opening is
achievedandclampasfollows:screwthetopscrew(5a)
onthestopperuntilthecomponenthassetinthetrack.
Now tighten the bottom screw (5b) slightly. Then
retightenbothscrewsbyturningthemanadditional¼
turn.
Den Auslösebolzen mittels Einstellplatte auf das Maß
17,5 mm von Oberkante Laufschiene bis Oberkante
Platte einstellen.
Setthereleaseboltviasettingplateto17.5mmfrom
upperedgeofthetracktoupperedgeoftheplate.
9
14
DS032012-Bohle_DEU-ENG/03.2016
Bohle SlideTec optima 150
MontageohneSeitenteil/Installationwithoutfixedglazing

Größe 3 / Size 3
Montage ohne Seitenteil
Installation without fixed glazing
11

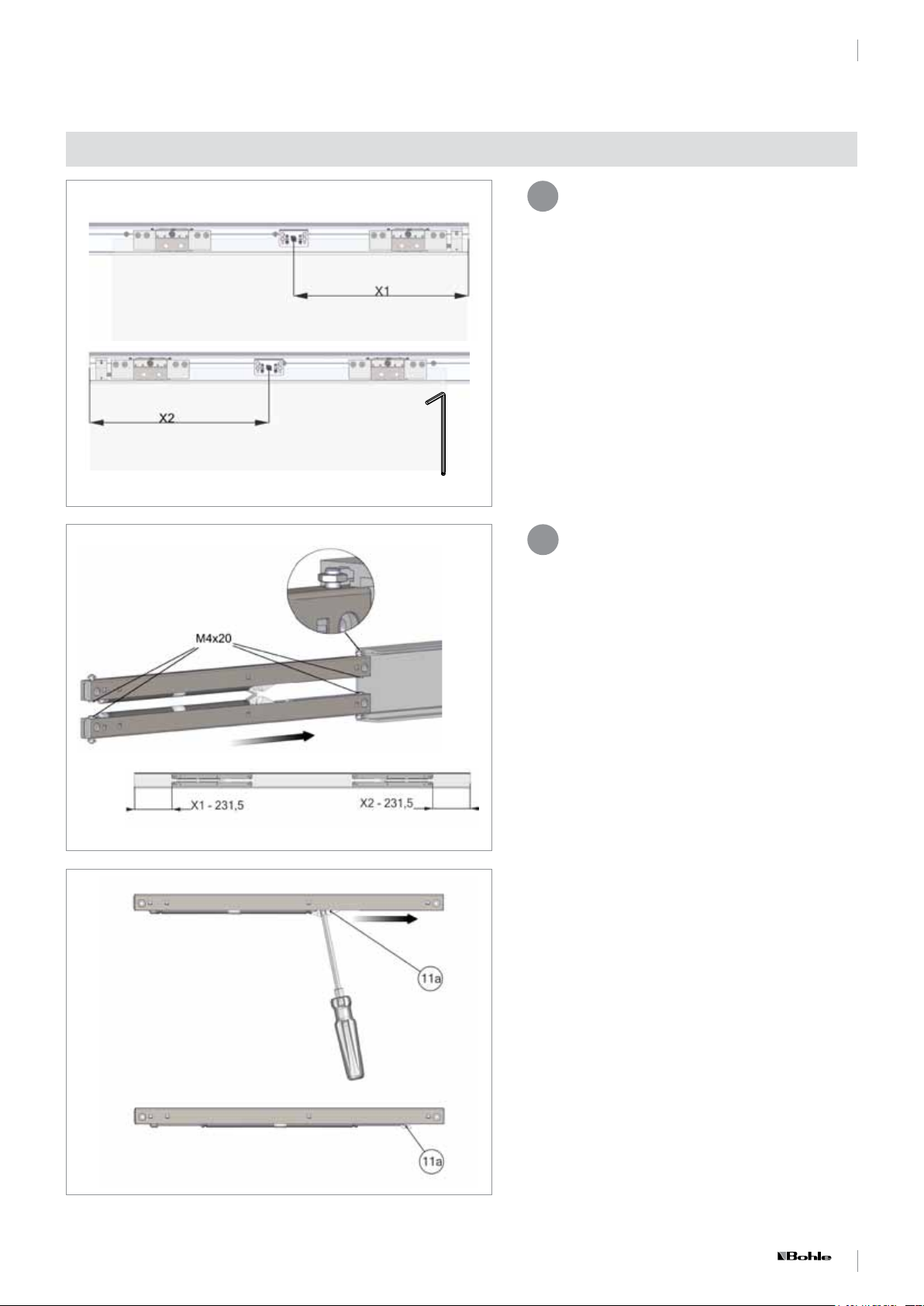

Die Einzugsdämpfer in die Blende einschieben.  Es ist
daraufzuachten,dassdieSechskantmutterindieobere
bzw.untereNuteingesetztwird.Vondenzuvorermit-
teltenMaßen„X1”und„X2”231,5mmabziehen.Die
EinzugsdämpfernachdenerrechnetenMaßenvomje-
weiligenEndederBlendepositionierenundfestziehen.
Ein Dämpfer je Endlage = 80 kg Flügelgewicht
Zwei Dämpfer je Endlage = 150 kg Flügelgewicht
Slidethedamperintothecover. Pleasetakecarethat
thehexagonnutisplacedinboththetopandbottom
channel. Subtract 231.5 mm from the preassigned
dimensions “X1” and “X2”. Position and tighten the
dampersaccordingtothedimensionsreckonedbefore.
1 damper per stop position = 80 kg
2 dampers per stop position = 150 kg
DieDämpferderEinzugsdämpfungspannen.Hierfürdie
Mitnehmergabeln(11a)mitHilfeeinesSchraubendrehers
indieEndlageschiebenbisdieseinderVertiefungeinras-
ten.
Stretchthedampers.Pushthetappet(11a)bymeansof
ascrewdriverintotheendpositionuntilitsnapsinto
the recess.
10
Das Türblatt in der rechten Endlage positionieren und
MaßX1vonAnfangLaufschiene(rechteSeite)bisMitte
desAuslösebolzensermitteln.NundasTürblattinderlin-
kenEndlagepositionierenundMaßX2vonAnfangLauf-
schiene(linkeSeite)bisMittedesAuslösebolzensermit-
teln.
Position the glass panel in the right end position and
determineDimensionX1frombeginningoftrack(right
side)tocentreofreleasebolt.Positiontheglasspanelin
theleftendpositionanddetermineDimensionX2from
beginningoftrack(leftside)tocentreofreleasebolt.
15
DS032012-Bohle_DEU-ENG/03.2016
Bohle SlideTec optima 150
MontageohneSeitenteil/Installationwithoutfixedglazing

DieBlendeindieLaufschieneeinhängen,positionieren,
andrückenunddieKlemmschraubenmiteinemInnen-
sechskantschlüsselanziehen. Damit im Durchgangsbe-
reichbeginnen.DerInnensechskantschlüssel kann von
SchraubezuSchraubeinderFührungsrilleentlangge-
führtwerden.
Wichtig: Bei Demontage der Blende die Klemm-
schrauben komplett herausdrehen.
Clip  the cover into the track, position it and apply
pressureontothecovertosnapinplace.UsetheAllen
keytotightentheclampingscrews.Startinthewalk-
througharea.TheAllenkeycanbeguidedfromscrew
toscrewintheguidegroove.
Important: In case of dismantling the cover,
completely remove the clamping screws.
13
DieKlemmschrauben(M5x5)fürdieBlendeindieLauf-
schiene eindrehen. Die Einschraubtiefe mit dem Dis-
tanzblechbestimmen, d.h. dieSchraubensoweitein-
drehen, bis ein leichter Kontakt zum Distanzblech
entsteht.
Es sind dabei nur die Gewindebohrungen zu verwen-
den, die beim Verschieben der Tür von unten frei zu-
gänglichsind.
Screwtheclampingscrews(M5x5)forthecoverintothe
track. Use the spacer plate to determine the depth.
Tighten the screws until they lightly touch the spacer
plate.
Onlyusethethreadedholes,whichareaccessiblefrom
thebottomwhenthedoorismoved.
12
Montage ohne Seitenteil
Installation without fixed glazing
Größe 2,5
Size 2.5
Größe 2,5
Size 2.5
16
DS032012-Bohle_DEU-ENG/03.2016
Bohle SlideTec optima 150
MontageohneSeitenteil/Installationwithoutfixedglazing
Bei Verwendung der optionalen Abdeckkappen:
DieStirnseitenderProlemitz.B.BohleUV-Spezialreiniger
oderAcetonreinigen,anschließenddieAbdeckkappen
seitlichaufdieBlendekleben.
When using the optional end caps:
CleanbothendsurfacesofthetrackswithBohleSpecial
cleaneroracetonebeforeattachingendcaps.

17
DS032012-Bohle_DEU-ENG/03.2016
Bohle SlideTec optima 150
Notizen / Notes

65 135
18
12
BohrungfürLaufwagenbeiVSG
Drilltemplateforlaminatedglass
Lieferumfang
Included in delivery
18
DS032012-Bohle_DEU-ENG/03.2016
Bohle SlideTec optima 150
MontagemitSeitenteil/Installationwithfixedglazing
1.Laufschiene( mit Seitenteil )/
Trackwithfixedglazing
2.Blende/Cover
3. Abdeckkappen*/Endcaps*
 (Art.Nr./Part No.
BO5101548,BO5101549)
4.Laufwagen/Trolley
5.Endanschlaglinks/
Endstop,left-handside
6.Endanschlagrechts
Endstop,right-handside
7.Bodenführung/Bottomguide
8.Distanzblech/Spacerplate
9.SchraubeM5x5ScrewM5x5
10.U-SchienefürSeitenteil*/
U-trachwithsidepanel*
11.Abdeckprol/Coverprole
12.Einzugsdämpfer/ Damper
13.Auslösebolzen/Releasebolt
* nicht im Lieferumfang enthalten/ not included

Deckenmontage mit Seitenteil bei durchlaufender Wand, mit verdecktem Muschelgriff
Ceiling mount with fixed glazing - continuous wall with covered flat handle
Legende:
LH = lichte Höhe
LW = lichte Weite
BH = Bohrhöhe
GH = Glashöhe
GB = Glasbreite Schiebetür
MG = Muschelgriff
L = Laufschienenlänge
GA1 = Griffabstand 1
GA2 = Griffabstand 2
GD = Glasdicke
DB = Durchgangsbreite
G = Gewicht in kg
T = Abdeckprofillänge
S = Seitenteil
BP = Bodenprofil
GHS = Glashöhe Seitenteil
Key:
LH = Clear height
LW = Clear width
BH = Drill height
GH = Glass height
GB = Door panel width
MG = Door handle
L = Track length
GA1 = Handle distance 1
GA2 = Handle distance 2
GD = Glass thickness
DB = Walk through distance
G = Weight
T = Cover profile length
S = Side panel
BP = Floor profile
GHS = Side panel height
1 Flügel mit Seitenteil
Panel with fixed glazing
Bsp.: / Example: GH = 2157,00; GA1 = 80,00; GD = 10,00;
LW = 1800,00; GA2 = 60,00
Laufschienenlänge (L)
Track length (L)
L = LW + 60,00
Bsp.: / Example: L = 1800,00 + 60,00 = 1860,00
Länge Abdeckprofil (T)
Cover profile length (T)
T = L - S
Bsp.: / Example: T = 1860,00 - 955,00 = 905,00
Mit Muschelgriff
Glasbreite Schiebetür (GB) max. DB MG verdeckt
With flat handle
Width door panel (GB) max. DB. door handle (covered)
GB = LW + 60,00 + 50,00
2,00
Bsp.: / Example: GB = 1800,00 + 60,00 + 50,00 = 955,00
2,00
Gewicht Schiebtür (G) in kg MG verdeckt
Door panel weight (G) in kg door handle (covered)
G = GH x GB x GD x 0,0000025
Bsp.: / Example: G = 2157,00 x 955,00 x 10,00 x 0,0000025 = 51,5
Glasbreite Seitenteil (S) max. DB, MG verdeckt
Door panel width with side panel (S) max. DB, door handle (covered)
S = LW + 60,00 + 50,00
2,00
Bsp.: / Example: S = 1800,00 + 60,00 + 50,00 = 955,00
2,00
Länge Bodenprofil (BP) MG verdeckt
U-channel length (BP) door handle (covered)
BP = S
Bsp.: / Example: BP = 955,00
Durchgangsbreite (DB) MG verdeckt
Walk-through distance (DB) door handle (covered)
DB = L - S - 30,00
Bsp.: / Example: DB = 1860,00 - 955,00 - 30,00 = 875,00
19
DS032012-Bohle_DEU-ENG/03.2016
Bohle SlideTec optima 150
MontagemitSeitenteil/Installationwithfixedglazing
Glashöhe (GH):
GH = LH - 10 - 35
GHS = LH – 43
Artikel-Nr. BO 5101563N
Artikel-Nr. BO 5101564N
Artikel-Nr. BO 5101565N
Artikel-Nr. BO 5101566N
Artikel-Nr. BO 5101567N
Artikel-Nr. BO 5101568N
Artikel-Nr. BO 5101571
Artikel-Nr. BO 5101572
Glass height (GH):
GH = LH - 10 - 35
GHS = LH – 43
Part No. BO 5101563N
Part No. BO 5101564N
Part No. BO 5101565N
Part No. BO 5101566N
Part No. BO 5101567N
Part No. BO 5101568N
Part No. BO 5101571
Part No. BO 5101572

Deckenmontage mit Seitenteil bei durchlaufender Wand, mit Stangengriff
Ceiling mount with fixed glazing continuous wall, ladder handle
1 Flügel mit Seitenteil
Panel with fixed glazing
Bsp.: / Example: GH = 2157,00; GA1 = 80,00; GD = 10,00;
LW = 1800,00; GA2 = 60,00
Laufschienenlänge (L)
Track length (L)
L = LW + 60,00
Bsp.: / Example: L = 1800,00 + 60,00 = 1860,00
Länge Abdeckprofil (T)
Cover profile length (T)
T = L - S
Bsp.: / Example: T = 1860,00 - 870,00 = 990,00
Glasbreite Schiebetür (GB) max. DB
Door panel width (GB) max. DB
GB = LW + 90,00 + GA1 + GA2 - 50,00
2,00
Bsp.: / Example: GB = 1800,00 + 90,00 + 80,00 + 60,00 + 50,00 = 1040
2,00
Gewicht Schiebtür (G) in kg
Door panel weight (G) in kg
G = GH x GB x GD x 0,0000025
Bsp.: G = 2157,00 x 1040,00 x 10,00 x 0,0000025 = 56,08
Glasbreite Seitenteil (S) max. DB
Door panel width with side panel (S) max. DB
S = LW + 30,00 - GA1 - GA2 + 50,00
2,00
Bsp.: / Example: S = 1800,00 + 30,00 - 80,00 - 60,00 + 50,00 = 870,00
2,00
Länge Bodenprofil (BP)
U-channel length(BP)
BP = S
Bsp.: / Example: BP = 870,00
Durchgangsbreite (DB)
Walk-through distance (DB)
DB = LW - GA1 - GA2 + 30,00
2
Bsp.: / Example: DB = 1800,00 - 80,00 - 60,00 + 30,00 = 790,00
2
Legende:
LH = lichte Höhe
LW = lichte Weite
BH = Bohrhöhe
GH = Glashöhe
GB = Glasbreite Schiebetür
MG = Muschelgriff
L = Laufschienenlänge
GA1 = Griffabstand 1
GA2 = Griffabstand 2
GD = Glasdicke
DB = Durchgangsbreite
G = Gewicht in kg
T = Abdeckprofillänge
S = Seitenteil
BP = Bodenprofil
GHS = Glashöhe Seitenteil
Key:
LH = Clear height
LW = Clear width
BH = Drill height
GH = Glass height
GB = Door panel width
MG = Door handle
L = Track length
GA1 = Handle distance 1
GA2 = Handle distance 2
GD = Glass thickness
DB = Walk through distance
G = Weight
T = Cover profile length
S = Side panel
BP = Floor profile
GHS = Side panel height
20
DS032012-Bohle_DEU-ENG/03.2016
Glashöhe (GH):
GH = LH - 10 - 35
GHS = LH – 43
Artikel-Nr. BO 5101563N
Artikel-Nr. BO 5101564N
Artikel-Nr. BO 5101565N
Artikel-Nr. BO 5101566N
Artikel-Nr. BO 5101567N
Artikel-Nr. BO 5101568N
Artikel-Nr. BO 5101571
Artikel-Nr. BO 5101572
Glass height (GH):
GH = LH - 10 - 35
GHS = LH – 43
Part No. BO 5101563N
Part No. BO 5101564N
Part No. BO 5101565N
Part No. BO 5101566N
Part No. BO 5101567N
Part No. BO 5101568N
Part No. BO 5101571
Part No. BO 5101572
Bohle SlideTec optima 150
MontagemitSeitenteil/Installationwithfixedglazing
