15

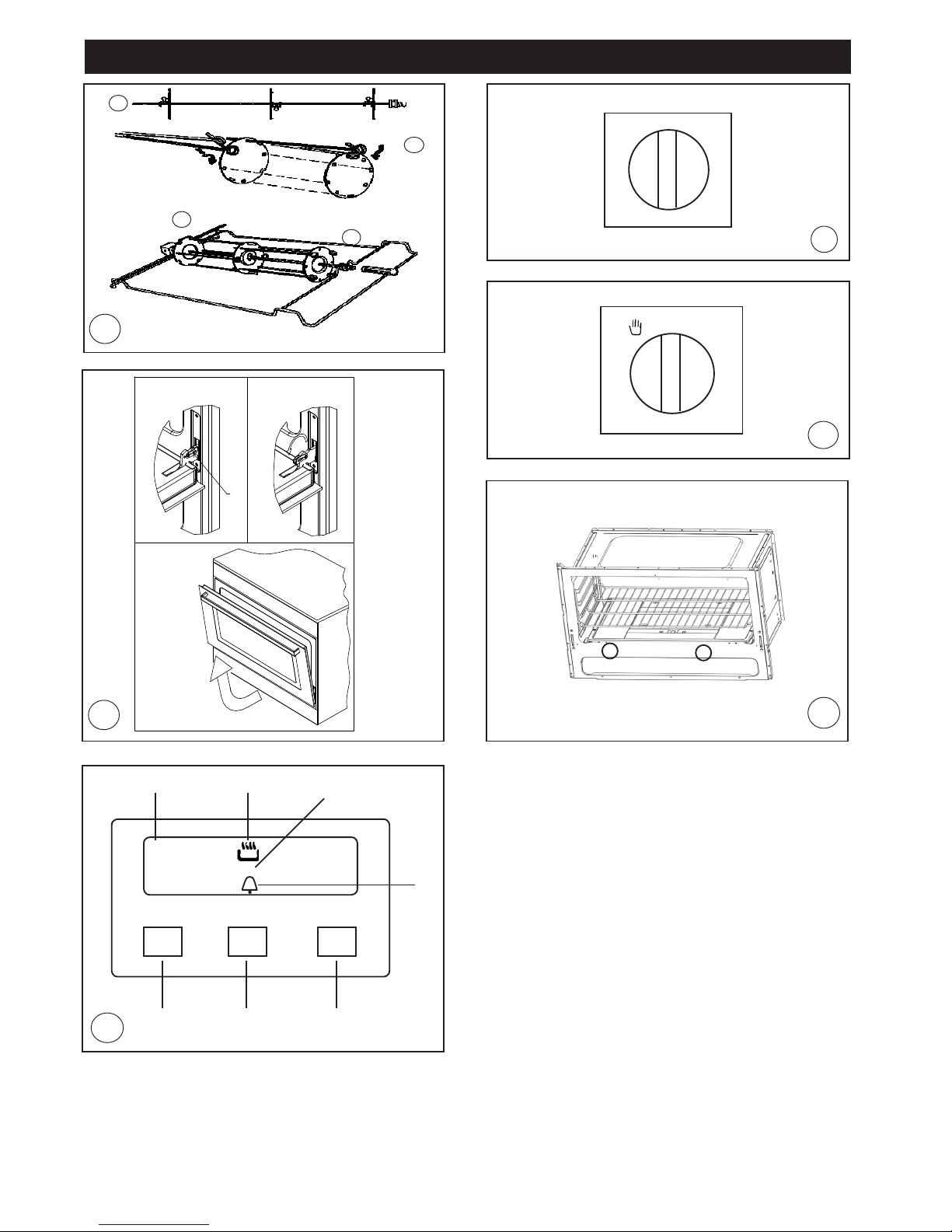

MONTAGE DE LA POIGNEE DE LA PORTE DU FOUR
- ouvrir complètement la porte.
- faire levier très doucement avec un manche de couvert dans
l’une des trois échancrures se trouvant dans la partie super-
ieure de la contre-porte, puis dans l’autre.
- la vitre étant libérée du logement des trois ressorts, elle pour-
ra être retirée de son logement en bas de la contre-porte.
- fixez-la avec ses 2 vis fournis avec l’appareil. Voir fig. 4
Le montage de la poignée ést terminé, refaire les mêmes
opérations dans le sens contraire.
- introduire la vitre dans son logement, en bas de la contre-
porte.
- appuyer délicatement la vitre dans la partie superieure de
sorte que les trois pivots, siliconés dans la partie interne, rent-
rent dans les trous de fixation correspondants.
- contrôler si la porte ferme complètement.
ADAPTATION AUX DIFFERENTS TYPES DE GAZ
Si la cuisinière n’est pas prévue pour le type de gaz disponible,
il faut l’adapter en procédant dans l’ordre suivant:
- Remplacer les injecteurs (voir tableau page 13);
- régler l’air primaire;
- régler le ralenti.
Nota: A chaque changement de gaz, cocher sur l’étiquette
collée, le gaz du nouveau réglage.

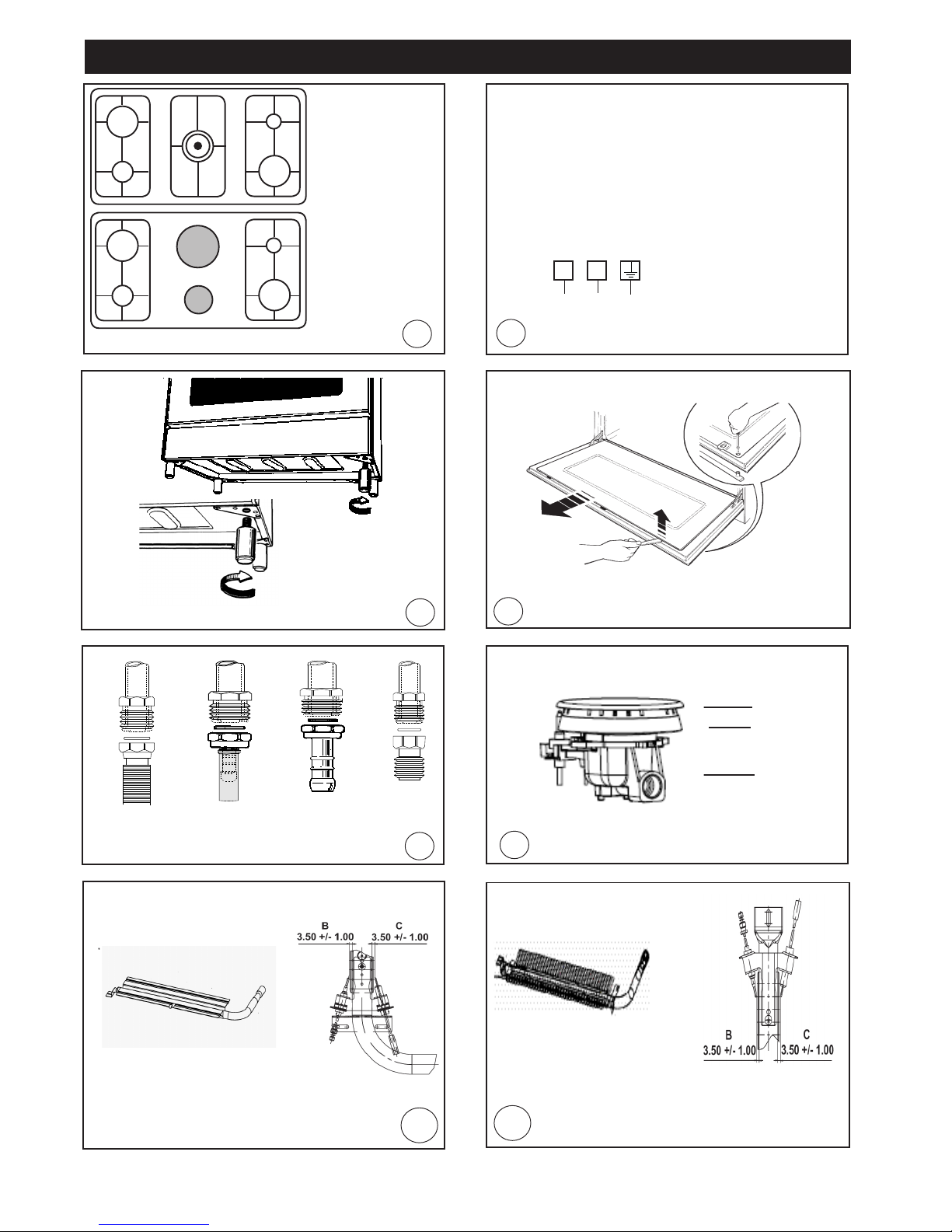

CHANGEMENT DES INJECTEURS DES BRÛLEURS DE LA
TABLE DE CUISSON (Fig. 6)
- Enlever les grilles, les chapeaux des brûleurs(A) et les brûleurs
(B)en les soulevant;
- dévisser et retirer l’injecteure situé dans le fond de chaque
pot(C);
- remplacer les injecteurs,avec une clef de 7mm, conformément
au tableau de la page 13, visser te serrer bien à fond;
- vérifier l’étanchéité du gaz;
- remetter en place les brûleurs, les chapeaux de brûleurs et
la grille.
CHANGEMENT DE L’INJECTEUR DU BRÛLEUR DU FOUR
(fig. 7a)
- Desserrer la vis qui fixe la sole du four;
- enlever la sole du four (en la poussant vers l’arrière et en la
soulevant);
- enlever le brûleur du four (il est fixé par une vis);
- changer l’injecteur avec une clef-tube de 7 mm.
CHANGEMENT DE L’INJECTEUR DU BRÛLEUR DU
GRILLOIR (fig. 7b)
- Enlever le brûleur fixé par deux vis;
- changer l’injecteur avec une clef-tube de 7 mm.
RECOMMANDATIONS IMPORTANTES:
- Ne pas trop serrer les injecteurs;
- contrôler l’étanchéité du gaz de tous les injecteurs.
REGLAGE DU RALENTI DES BRÛLEURS DE LA TABLE
Si la cuisinière doit fonctionner au gaz liquide (B/P), le by-pass
des robinets doit être vissé complètement.
L’appareil, selon les modèles, peut avoir les robinets du type
“A” ou bien du type “B”.
- Type A: le by-pass pour régler le ralenti se trouve à l’intérieur
du cône et on y accède par la tige avec un petit tournevis.
- Type B: le by-pass est placé à côté du robinet et on y accède
directement.( voir fig. 9)
Si la cuisinière doit fonctionner avec le gaz naturel, effectuer les
opérations suivantes pour les deux types de robinet:
- allumer le brûleur en plein débit;
- retirer la manette par simple traction, sans pousser sur le
bandeau, qui pourrait s’endommager;
- dévisser le by-pass de trois tours au moins avec un tournevis
(vers la gauche);
- tourner encore la tige du robinet vers la gauche jusqu’à l’arrêt
de sa course: la flamme sera au maximum;
- revisser très lentement le by-pass sans pousser le tournevis
jusqu’à ce que la flamme sera réduite de 3/4 par rapport au
plein débit. Contrôler que la flamme soit stable, même en
présence de courants d’air modérées.
REGLAGE DU RALENTI DU BRÛLEUR DU FOUR
Si la cuisinière doit fonctionner au gaz liquide (B/P), il suffit que
le by-pass soit vissé complètement.
Au contraire, si la cuisinière doit fonctionner au gaz naturel, il faut
procéder de la façon suivante:
- enlever la sole du four en la poussant vers l’arrière et en la
soulevant;
- allumer le brûleur du four et tourner la manette jusqu’à la position
de “maximum”;
- fermer la porte du four;
- accèder au by-pass du thermostat (voir fig. 10);
- dévisser au moins de trois tours le by-pass;
- attendre 5 ou 6 minutes et tourner la manette jusqu’à la position
de “minimum”;
- revisser très doucement le by-pass en contrôlant la flamme par
le hublot de la porte (fermée) jusqu’à ce que la flamme ait une
hauteur de 4 mm environ. Il ne faut pas trop baisser la flamme.
La flamme doit être stable, même en fermant ou ouvrant la porte
du four rapidement;
- éteindre le brûleur, remonter la sole du four.
BRANCHEMENT ÉLECTRIQUE
Avant de procéder au branchement, contrôler que:
- la tension d’alimentation soit la même que celle de la plaquette
signalétique;
- la prise de terre soit correcte.
Si l’appareil est équipé d’un câble sans fiche, la fiche à utiliser
est de type “normalisé” en tenant compte que:
- le câble vert-jaune doit être utilisé pour la mise à la terre;
- le câble bleu doit être utilisé pour le neutre;
- le câble marron doit être utilisé pour la phase;
- le câble ne doit pas entrer en contact avec des parties chaudes
qui soient supérieures à 75°C;
- en cas de changement du câble, il doit être du type H05RR-F
de section correcte (voir schèmes fig. 2);
- si l’appareil est fourni sans câble, utiliser un câble du type
H05RR-F de section correcte (voir schèmes fig. 2).
IMPORTANT: Le constructeur décline toute responsabilité pour
dommages dus à l’absence du respect des réglementations et
des normes en vigueur et il recommande de contrôler que la
mise à la terre de l’appareil soit faite de façon correcte (voir
schèmes fig. 2 à la fin de la notice).
CUISINIÈRES AVEC ALLUMAGE ÉLECTRIQUE
La distance correcte entre l’électrode et le brûleur est indiquée
dans les figures 7a,7b,8a,8b.
Si l’étincelle ne jaillit pas il ne faut pas insister: on peut
endommager le générateur. Causes possibles de mauvais
fonctionnement:
- bougie humide, encrassée ou cassée;
- distance électrode-brûleur inexacte;
- fil conducteur de la bougie cassé ou sans gaine;
- étincelle qui fait masse (dans d’autres parties de la cuisinière);
- allumeur ou micro-interrupteur endommagés;
injecteurs pour éviter qu’ils passent sur les injecteurs.
- accumulation d’air dans les tuyaux (surtout après une longue
période d’inactivité de la cuisinière);
- mauvais mélange air-gaz (mauvaise carburation).
DISPOSITIF DE SÉCURITÉ
La distance exacte entre l’extrémité de l’élément sensible
du thermocouple et le brûleur est indiquée dans les figures
7a,7b,8a,8b.
FR Installation
