BoomToneDJ Cyclone-LZR User manual

1
Y
MODE D’EMPLOI – USER MANUAL

2
Français
1- Instructions de sécurité
WARNING
AVERTISSEMENT –RAYONNEMENT LASER
EXPOSITION AU FAISCEAU DANGEUREUSE
APPAREIL A LASER DE CLASSE 3B
LASER de classe 3B
Radiations LASER visibles et invisibles. Evitez toute exposition directe ou
indirecte aux yeux ou la peau! LASER Class III B EN60825-1:2014 en
application des Directive Européennes suivantes:
Directive LVD n°2006/95/CE
Directive RoHS 2 n°2011/65/UE
Directive EMC n°2014/30/EU
Conservez ce manuel pour une future consultation. Si vous revendez
cet appareil, veillez à transmettre également ce manuel d’utilisation
au nouvel acquéreur.
Déballez entièrement l’appareil ainsi que tous ses accessoires. Vérifiez
qu’il n’y a aucun dommage et que l’appareil se trouve en parfait état.
Avant d’utiliser votre matériel, nous vous recommandons de lire
l’ensemble des instructions de ce manuel.

3
Il est important d’utiliser le câble d’alimentation secteur fourni (câble
avec terre).
Toujours débrancher l’appareil avant une intervention technique ou
avant son entretien.
Température ambiante maximum pour un fonctionnement optimal de
l’appareil : 40°C. Ne pas utiliser l’appareil si la température ambiante
dépasse cette valeur.
En cas de problème de fonctionnement, arrêtez immédiatement
l’appareil. Ne pas essayer de le réparer soi-même. Contactez votre
revendeur ou faites appel à un réparateur spécialisé et agréé. Il n’y a
aucune pièce remplaçable par l’utilisateur à l’exception du fusible.
Ne pas brancher cet appareil sur un bloc de puissance variable type “
Dimmer pack”
Afin de réduire et d’éviter tout risque d’électrocution ou d’incendie, ne
pas utiliser cet appareil dans un milieu humide ou sous la pluie.
Ne pas regarder directement le faisceau lumineux. La lumière d’un
LASER peut causer des dommages permanents aux yeux.
Cet appareil doit être installé avec un crochet solide et de dimension
adéquate au poids supporté. L’appareil doit être vissé au crochet et
serré convenablement afin d’éviter toute chute due aux vibrations
produites par la machine en fonctionnement. L’accroche de l’appareil
doit être sécurisée par une élingue de sécurité. Assurez-vous
également que la structure (ou point d’accroche) peut supporter au
moins 10X le poids de l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être
placé hors de portée du public.
Locaux d'exploitation : Autant que possible, l'exploitation d'un LASER
doit se faire dans un local ou dans un lieu réservé à cet usage, clos ou
délimité.
Les accès des locaux et leurs ouvertures vers l'extérieur ne doivent pas
être situés dans l'axe d'un faisceau direct.
Le sol doit être libre d'obstacles. Les causes de réflexion et de diffusion
accidentelles de faisceaux laser doivent être supprimées (vitres mal
placées, meubles ou objets présentant des faces polies).
Les peintures (murs, cloisons, plafonds…) et les revêtements de sol

4
doivent de préférence être mats. A cet égard, les réflexions diffuses de
lasers de la classe 4, des faisceaux focalisés de lasers de la classe 3 à
lumière visible ou infrarouge proche doivent être considérées comme
dangereuses et traitées comme telles.
Lors de l'utilisation de lasers puissants (des classes 3 à faisceau focalisé
ou 4), il faut éliminer les possibilités d'impact du faisceau sur des
matériaux inflammables (bois, papier, tissus ou matières plastiques)
qui peuvent être à l'origine d'incendies sous des densités de puissance
de l'ordre de quelques W.cm-2 appliquées pendant quelques
secondes.
Les accès aux zones d'émission laser doivent être signalés en utilisant
les panneaux conformes à l'arrêté ministériel du 4 novembre 1993 «
Signalisation de sécurité et de santé sur les lieux de travail » et à la
norme NF X 08-003 « Symboles graphiques et pictogrammes - couleurs
et signaux de sécurité » de décembre 1994. Cette signalisation est
complétée par la mention de la classe de l'appareil à laser et les
consignes prévues dans la norme NF EN 60825-1. Ces accès peuvent
être contrôlés, au moins quand des lasers sont en fonctionnement.
Commande des émissions : le pupitre de commande devrait être placé
en dehors des emplacements exposés à des émissions dangereuses. La
commande des lasers des classes 3 et 4 doit être sous la dépendance
d'une clef de contrôle, enlevée lorsque l'appareil n'est pas utilisé et
détenue par une personne qualifiée.
Avertissement :
L’usage de cet appareil est exclusivement réservé aux activités
professionnelles de spectacle et d’affichage.
Lors de son utilisation, cet appareil doit être installé de façon à ce
que les rayons restent au-dessus du niveau des yeux du public et ne
les atteignent en aucun cas.
Il est interdit d’utiliser cet appareil pour tout autre usage que celui
pour lequel il est destiné.
Le fabricant et le distributeur ne sont pas responsables des
dommages causés par les LASER BoomtoneDJ. L’utilisateur est
responsable de l’utilisation et du respect de la réglementation NF EN
60825-1:2014.

5
2- Caractéristiques techniques
Alimentation ：AC100-240V 50/60Hz
Fusible：F3A/250V
Jeux de lumière aux faisceaux multicolores et Laser multipoint vert
Sources lumineuses：9 x LED 3W RGB 3in1 + 1 Laser 532nm/50mw
Laser classe 3B
Effet tournant
Canaux DMX：11/14/20/60 canaux
Alimentation par connecteur IEC Mâle
Consommation max : 50W
Dimensions du carton：L 240 × l 240 × H120 mm
Poids brut：5 kg
Ce projecteur intelligent respecte les normes européennes en
vigueur : EN 2014/30/EU, EN 2011/65/EU, EN 2014/35/EU.
3-Modes de Fonctionnement
Sélection du Mode de fonctionnement
A001
A001-A512
Adresse DMX
CHnd
CH11
Mode 11 canaux
CH14
Mode 14 canaux
CH20
Mode 20 canaux
CH59
Mode 60 canaux
000.C
000.C
Temperature de fonctionnement
L000
L ON-LOFF
Laser
MENU
r000-r255
Intensité lumineuse LED Rouge
g000-g255
Intensité lumineuse LED vertes

6
b000-b255
Intensité lumineuse LED Bleues
AUTO
Au00-AU50
Programme automatique
SOUD
SO00-SO50
SO00 no sound mode
SO01-SO50 sound mode
PA00—PA99
Vitesse de rotation du moteur
St00
St00-St20
Vitesse de l’effet strob
CP00
CP-0--CP-6
Sélection manuelle d’un pattern de couleurs
CS00
CS00-CS99
Vitesse de changement de couleur
A. Mode DMX
Ce mode permet de contrôler votre appareil avec un contrôleur DMX. Il faut « adresser »
chaque appareil de 1 à 512.
Appuyez sur MENU jusqu’à visualiser A001 , appuyez sur ENTER , puis avec les touches
DOWN et UP , sélectionnez l’adresse DMX désirée . Appuyez sur ENTER pour valider cette
valeur. Lorsque l’adresse DMX clignote, cela confirme que votre appareil reçoit un signal
DMX de votre contôrleur.
Protocole DMX:
11 canaux
Channel
Fonction
Valeur
Details
CH1
Rotation
0
N/A
1-200
Index
201-225
Rotation horaire
226-255
Rotation anti-horaire
CH2
Vitesse de la
rotaion
0-255
De rapide à lent
CH3
Laser
0-15
N/A
16-255
Laser allumé
CH4
Total
dimmer
0-255
0-100% dimmer

7
CH5
Rouge
0-255
0-100% dimmer
CH6
Vert
0-255
0-100% dimmer
CH7
Bleu
0-255
0-100% dimmer
CH8
Strobe
0-12
N/A
13-255
Strobe de lent à rapide
CH9
Macro
function
0-15
N/A
16-55
Changement de couleurs de lent
à rapide
56-95
Changement de couleurs lent
96-135
Changement de couleurs de
rapide à lent
136-175
Changement de couleurs graduel
176-215
Changement de couleurs
brusque
216-255
Changement de couleur en
pulsation
CH10
Macro
fonction
speed
0-255
Vitesse de changement de
couleurs de rapide à lent
CH11
Sound
mode
0
N/A
1-128
Mode Son
129-255
Sensibilité du micro
14channel mode
Channel
Function
DMX
Describe
CH1
Rotation
0
N/A
1-200
Index
201-225
Rotation horaire
226-255
Rotation anti-horaire
CH2
Vitesse de la
0-255
De rapide à lent

8
rotaion
CH3
Laser
0-15
N/A
16-255
Laser allumé
CH4
Total
dimmer
0-255
0-100% dimmer
CH5
Rouge
0-255
0-100% dimmer
CH6
Vert
0-255
0-100% dimmer
CH7
Bleu
0-255
0-100% dimmer
CH8
Strobe
0-12
N/A
13-255
Strobe de lent à rapide
CH9
Macro
fonction
0-15
N/A
16-55
Changement de couleurs de lent
à rapide
56-95
Changement de couleurs lent
96-135
Changement de couleurs de
rapide à lent
136-175
Changement de couleurs graduel
176-215
Changement de couleurs
brusque
216-255
Changement de couleur en
pulsation
CH10
Macro
fonction
vitesse
0-255
Vitesse de changement de
couleurs de rapide à lent
CH11
Choix du
pattern RGB
0-255
Sélection du pattern
CH12
Rotation du
pattern
0
Invalid
1-85
Rotation horaire du pattern
86-170
Rotation anti-horaire du pattern
171-255
Rotation auto
CH13
Vitesse de
rotation du
pattern
1-255
De lent à rapide

9
CH14
Mode auto/
mode son
0
Invalid
1-128
Prog auto de rapide à lent
129-255
Ajustement de la sensibilité du
micro
20channel mode
Channel
Function
Value
Details
CH1
Rotation
0
N/A
1-200
Index
201-225
Rotation horaire
226-255
Rotation anti-horaire
CH2
Vitesse de la
rotaion
0-255
De rapide à lent
CH3
Laser
0-15
N/A
16-255
Laser allumé
CH4
Total
dimmer
0-255
0-100% dimmer
CH5
Rouge
0-255
0-100% dimmer
CH6
Vert
0-255
0-100% dimmer
CH7
Bleu
0-255
0-100% dimmer
CH8
Strobe
0-12
N/A
13-255
Strobe de lent à rapide
CH9
Macro
fonction
0-15
N/A
16-55
Changement de couleurs de lent
à rapide
56-95
Changement de couleurs lent
96-135
Changement de couleurs de
rapide à lent
136-175
Changement de couleurs graduel
176-215
Changement de couleurs
brusque

10
216-255
Changement de couleur en
pulsation
CH10
Macro
fonction
vitesse
0-255
Vitesse de changement de
couleurs de rapide à lent
CH11
Sélection de
la couleur
rouge
0-255
Sélection de la couleur rouge
CH12
Rotation
couleur
rouge
0
N/A
1-85
Rotation de la couleur rouge
86-170
Rotation inverse de la couleur
rouge
171-255
Rotation bi directionnelle de la
couleur rouge
CH13
Vitesse rot.
Rouge
1-255
Vitesse de rotation
CH14
Sélection de
la couleur
verte
0-255
Sélection de la couleur verte
CH15
Rotation
couleur
verte
0
N/A
1-85
Rotation de la couleur verte
86-170
Rotation inverse de la couleur
verte
171-255
Red color
clockwise/anti-clockwise rotation
selection
CH16
Vitesse rot.
verte
1-255
Speed from slow to fast
CH17
Sélection de
la couleur
bleue
0-255
Sélection de la couleur bleue
CH18
Rotation
couleur
bleue
0
Invalid
1-85
Rotation de la couleur bleue
86-170
Rotation inverse de la couleur
bleue
171-255
Rotation bi directionnelle de la

11
couleur bleue
CH19
Vitesse rot.
bleue
1-255
Vitesse de rotation
CH20
Mode
Sound
0
N/A
1-128
Vitesse prog. Auto
129-255
Ajustement de la sensibilité du
micro
60channel mode
Channel
Function
Value
Details
CH1
Rotation
0
N/A
1-200
Index
201-225
Rotation horaire
226-255
Rotation anti-horaire
CH2
Vitesse de
rotation
0-255
De lent à rapide
CH3
Laser
0-15
N/A
16-255
Laser allumé
CH4
Mode
Sound
0
N/A
1-128
Programmes auto de lent à
rapide
129-255
Ajustement de la sensibilité du
micro
CH5
Total
dimmer
0-255
0-100% dimmer
CH6
Strobe
0-12
N/A
13-255
Strobe 0-20/second, vitesse de
lent à rapide
CH7
Rouge 1
0-255
0-100% dimmer
CH8
Vert 1
0-255
0-100% dimmer
CH9
Bleu 1
0-255
0-100% dimmer

12
CH10
Rouge 2
0-255
0-100% dimmer
CH11
Vert 2
0-255
0-100% dimmer
CH12
Bleu 2
0-255
0-100% dimmer
CH13
Rouge 3
0-255
0-100% dimmer
CH14
Vert 3
0-255
0-100% dimmer
CH15
Bleu 3
0-255
0-100% dimmer
CH16
Rouge 4
0-255
0-100% dimmer
CH17
Vert 4
0-255
0-100% dimmer
CH18
Bleu 4
0-255
0-100% dimmer
CH19
Rouge 5
0-255
0-100% dimmer
CH20
Vert 5
0-255
0-100% dimmer
CH21
Bleu 5
0-255
0-100% dimmer
CH22
Rouge 6
0-255
0-100% dimmer
CH23
Vert 6
0-255
0-100% dimmer
CH24
Bleu 6
0-255
0-100% dimmer
CH25
Rouge 7
0-255
0-100% dimmer
CH26
Vert 7
0-255
0-100% dimmer
CH27
Bleu 7
0-255
0-100% dimmer
CH28
Rouge 8
0-255
0-100% dimmer
CH29
Vert 8
0-255
0-100% dimmer
CH30
Bleu 8
0-255
0-100% dimmer
CH31
Rouge 9
0-255
0-100% dimmer
CH32
Vert 9
0-255
0-100% dimmer
CH33
Bleu 9
0-255
0-100% dimmer
CH34
Rouge 10
0-255
0-100% dimmer
CH35
Vert 10
0-255
0-100% dimmer
CH36
Bleu 10
0-255
0-100% dimmer
CH37
Rouge 11
0-255
0-100% dimmer

13
CH38
Vert 11
0-255
0-100% dimmer
CH39
Bleu 11
0-255
0-100% dimmer
CH40
Rouge 12
0-255
0-100% dimmer
CH41
Vert 12
0-255
0-100% dimmer
CH42
Bleu 12
0-255
0-100% dimmer
CH43
Rouge 13
0-255
0-100% dimmer
CH44
Vert 13
0-255
0-100% dimmer
CH45
Bleu 13
0-255
0-100% dimmer
CH46
Rouge 14
0-255
0-100% dimmer
CH47
Vert 14
0-255
0-100% dimmer
CH48
Bleu 14
0-255
0-100% dimmer
CH49
Rouge 15
0-255
0-100% dimmer
CH50
Vert 15
0-255
0-100% dimmer
CH51
Bleu 15
0-255
0-100% dimmer
CH52
Rouge 16
0-255
0-100% dimmer
CH53
Vert 16
0-255
0-100% dimmer
CH54
Bleu 16
0-255
0-100% dimmer
CH55
Rouge 17
0-255
0-100% dimmer
CH56
Vert 17
0-255
0-100% dimmer
CH57
Bleu 17
0-255
0-100% dimmer
CH58
Rouge 18
0-255
0-100% dimmer
CH59
Vert 18
0-255
0-100% dimmer
CH60
Bleu 18
0-255
0-100% dimmer

14
4. Mode DMX (Connexion DMX)
Si vous utilisez un contrôleur équipé d’une sortie DMX en XLR 5 points, vous devez
vous procurer un adaptateur XLR 5 points/3 points.
Sur le dernier appareil de la chaine DMX, il est conseillé d’utiliser un « bouchon
DMX ». (une résistance de 120 Ohms 1/4W entre le pin 2(DMX-) et le pin 3(DMX+)
placée dans un connecteur DMX mâle).
Connectez “ à la chaine” les appareils les uns après les autres : Sortie DMX vers
Entrée DMX de l’appareil suivant. Le câble DMX ne doit JAMAIS être un câble en “Y”.
La liaison DMX-512 transporte un signal à haute vitesse. Les câbles utilisés pour
cette liaison doivent être de bonne qualité et en bon état.
Chaque appareil doit avoir une adresse DMX bien précise pour qu’il puisse être
contrôlé par le contrôleur DMX. (voir tableau ci-dessus).
5- Dépannage
Voici quelques suggestions si vous rencontrez des problèmes avec votre appareil
L’appareil ne fonctionne pas du tout.
oVérifiez le cordon d’alimentation et le fusible.
oAssurez-vous que votre prise soit bien alimentée.
L’appareil ne répond pas ou pas correctement aux commandes DMX.
oVérifiez vos câbles DMX
oVérifiez votre adressage DMX

15
oEssayez un autre contrôleur DMX
oVérifiez que vos câbles DMX ne passent pas à proximité de câbles haute
tension, ce qui pourrait créer des interférences.
Ne réagit pas au son
oVérifiez le mode de fonctionnement choisi
oVérifiez qu’il n’y a pas de câble DMX branché sur DMX IN
oTapotez directement sur le microphone pour tester sa réactivité.
6- Entretien
Un nettoyage extérieur de l’appareil doit être fait régulièrement. Les lentilles doivent
être nettoyées pour une luminosité optimum. Si l’appareil est installé dans un
environnement poussiéreux ou avec de la fumée cet entretien régulier est très
important. Il est possible qu’un nettoyage des optiques par l’intérieur soit également
nécessaire. Débranchez l’appareil avant toute intervention !
Utilisez un chiffon propre avec très peu de liquide vitre. Toujours bien sécher les parties
nettoyées.

16
English

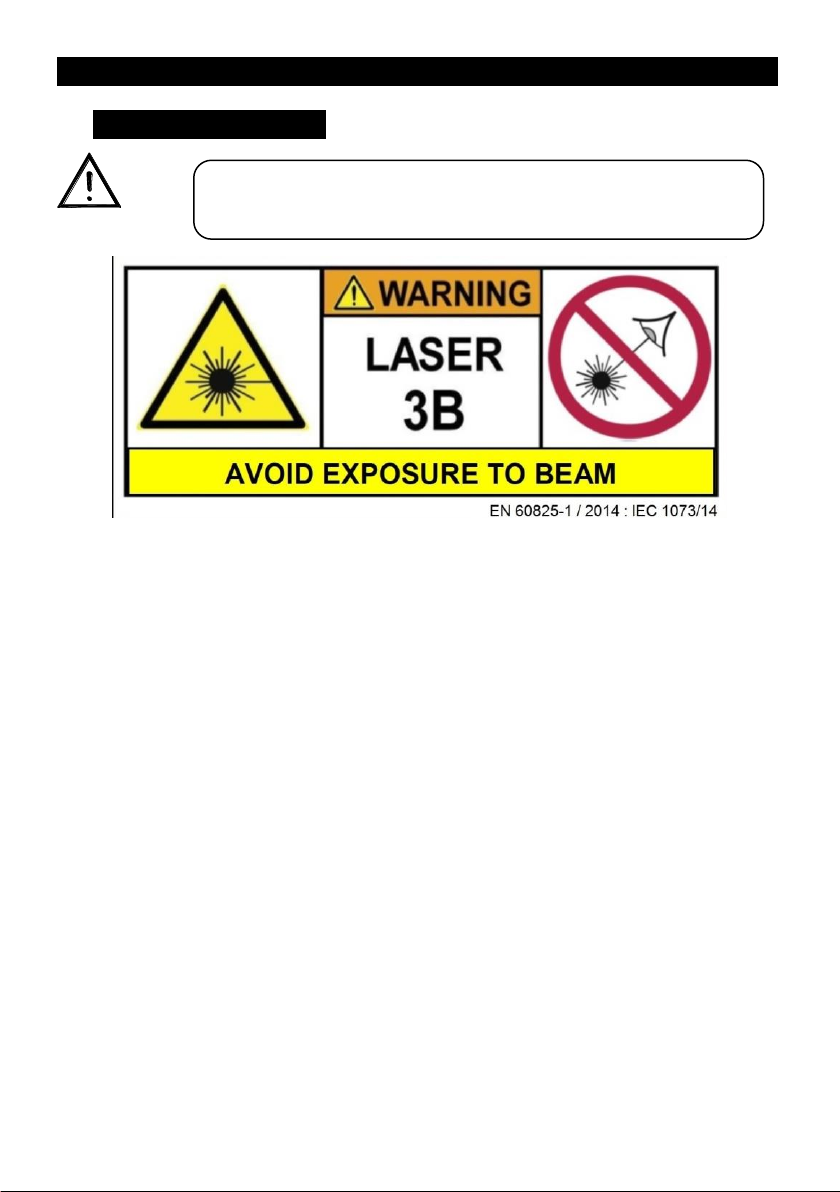

1- Safety Instructions
WARNING
AVOID EXPOSURE TO BEAM
Visible and invisible laser radiation. Avoid eye and skin exposure to direct
or scattered radiation ! Class III B laser product EN 60825-1 : 2014
Directive LVD n°2006/95/CE
Directive RoHS 2 n°2011/65/UE
Directive EMC n°2014/30/EU
Please keep this User Manual for future consultation. If you sell the
fixture to another user, be sure that he also receives this instruction
booklet.
Unpack and check carefully there is no transportation damage before
using the fixture.
It’s important to ground the yellow/green conductor to earth in order
to avoid electric shock.
LASER light can cause permanent eye injuries if eyes are exposed to
the laser light.
Disconnect main power before servicing and maintenance.
Maximum ambient temperature is: 40℃. Don’t operate it when the
temperature is higher than this.
Please read the instructions carefully which includes important
information about the installation, operation and maintenance.

17
In the event of serious operating problem, stop using the fixture
immediately. Never try to repair the fixture by yourself. Repairs carried
out by unskilled people can lead to damage or malfunction. Please
contact the nearest authorized technical assistance center. There are
no user serviceable parts inside the fixture except the fuse.
Do not connect the device to any dimmer pack.
To prevent or reduce the risk of electrical shock or fire, do not expose
the fixture to rain or moisture.
Do not look directly at the LASER light beam while the fixture is on.
Do not touch any wire during operation.
The unit should be mounted via its screw holes on the bracket. Always
ensure that the unit is firmly fixed to avoid vibration and slipping while
operating. Always ensure that the structure to which you are attaching
the unit is secure and is able to support a weight of 10 times of the
unit’s weight. Also always use a safety cable that can hold 12 times of
the weight of the unit when installing the fixture.
The equipment must be fixed by professionals. And it must be fixed at
a place where is out of the touch of people and has no one pass by or
under it.
Operating Premises: Whenever possible, the operation of a LASER
should be done in a room or in an enclosed or delimited place for this
purpose.
The access of room and openings to the outside must not be located
in the axis of a direct beam.
The floor must be free of obstacles. The causes of accidental reflection
and scattering of laser beams must be removed (misplaced windows,
furniture or objects with polished faces).
The paintings (walls, partitions, ceilings ...) and flooring should
preferably be matt. The diffuse reflections of class 4 lasers, focused
beams of lasers of class 3 to visible or near infrared light should be
considered dangerous and treated as such.
When using powerful lasers (Classes 3 to focused beam or 4),
eliminate the beam potential impact on flammable materials (wood,
paper, fabric or plastic) that can be in from fire in power densities of
the order of several W.cm-2 applied for a few seconds.
The access to the laser emission zones should be reported using the

18
signs in accordance with the Ministerial Decree of 4 November 1993
"Signs of safety and health in the workplace" and the NF X 08-003
"Symbols graphics and symbols - colors and safety signs "of December
1994. This signaling is completed by the words of the class of laser
product and the instructions provided in the NF EN 60825-1 standard.
Such access can be controlled, at least when lasers are operating.
Emissions control : the control panel should be placed outside the
locations exposed to hazardous emissions. The control of lasers in
Classes 3 and 4 should be under the control of a key control, removed
when the device is not in use and owned by a qualified person.
Disclaimer : The use of this device is exclusively for professional
activities show and display.
It is forbidden to allow projecting the beams to the audience and any
areas accessible by persons without appropriate eye and skin
protective items. It is forbidden to use this device for any other
purpose than that for which it is intended.
It is forbidden to shine any laser beam to the aircrafts.
If the laser is operated in a situation where health or property injury
may occur, operation MUST be stopped immediately!
Manufacturer and distributors are not responsible for any damages
caused by use of BoomtoneDJ lasers. User is responsible for applying
conditions of use according to regulations stipulated in
EN60825-1:2014 and all locally applicable safety laws and regulations.
2- Technical Specifications
Power supply：AC100-240V 50/60Hz
Fuse：F3A/250V
Power Supply：IEC Input block
Light source：9W 3 in 1 RGB High Brightness LED + 1 Single Green Laser
532nm/50mw
Beam Angle: 4-60degrees
3 Modes : Automatic, Sound, DMX
DMX Channels：11/14/20/60 DMX channels
Dimensions ：L 240 × l 240 × H120mm
Gross Weight：5kg

19
This BoomToneDJ fixture is complying with European standards: EN 2014/30/EU,
EN 2011/65/EU, EN 2014/35/EU.
3- Menu
A001
A001-A512
DMX Add
CHnd
CH11
11 channel mode
CH14
14 channel mode
CH20
20 channel mode
CH59
60 channel mode
000.C
000.C
Temperature display
L000
L ON-LOFF
Laser
MENU
r000-r255
Red brightness setting
g000-g255
Green brightness setting
b000-b255
Blue brightness setting
AUTO
Au00-AU50
Auto program pattern
running speed,AU00 stop running program
SOUD
SO00-SO50
SO00 no sound mode
SO01-SO50 sound mode
PA00—PA99
Motor speed
St00
St00-St20
Strobe speed is manually adjusted
CP00
CP-0--CP-6
Color Program
CS00
CS00-CS99
Color Speed

20
A. By universal DMX controller
Using universal DMX controller to control the units, you have to set DMX address from 1
to 512 channel so that the units can receive DMX signal.
Press the MENU, then find Addr, press ENTER, when the 1 is showing on the display.
Pressing ENTER. Use DOWN and UP button change the DMX512 address.
11channel mode
Channel
Function
Value
Details
CH1
Rotation
0
Invalid
1-200
Linear adjustment
201-225
Clockwise rotation
226-255
Anti-clockwise rotation
CH2
Rotation
speed
adjustment
0-255
Speed from fast to slow
CH3
Laser
0-15
Invalid
16-255
Light on
CH4
Total
dimmer
0-255
0-100% dimmer
CH5
Red
0-255
0-100% dimmer
CH6
Green
0-255
0-100% dimmer
CH7
Blue
0-255
0-100% dimmer
CH8
Strobe
0-12
Invalid
13-255
Strobe 0-20times/second, speed
from slow to fast
CH9
Macro
function
0-15
Invalid
16-55
Color changing from slow to fast
56-95
Color changing slowly
96-135
Color changing from fast to slow
