BoomToneDJ SilentPAR User manual

1
-SilentPAR-
12 x 10W 5in1
MODE D’EMPLOI – USER MANUAL

2
Français
1- Instructions de sécurité
WARNING
Conservez ce manuel pour une future consultation. Si vous revendez cet appareil,
veillez à transmettre également ce manuel d’utilisation au nouvel acquéreur.
Déballez entièrement l’appareil ainsi que tous ses accessoires. Vérifiez qu’il n’y a
aucun dommage et que l’appareil se trouve en parfait état.
Il est important d’utiliser le câble d’alimentation secteur fourni (câble avec terre).
Toujours débrancher l’appareil avant une intervention technique ou avant son
entretien.
Température ambiante maximum pour un fonctionnement optimal de l’appareil :
40°C. Ne pas utiliser l’appareil si la température ambiante dépasse cette valeur.
En cas de problème de fonctionnement, arrêtez immédiatement l’appareil. Ne pas
essayer de le réparer soi-même. Contactez votre revendeur ou faites appel à un
réparateur spécialisé et agréé. Il n’y a aucune pièce remplaçable par l’utilisateur.
Ne pas brancher cet appareil sur un bloc de puissance variable type “ Dimmer pack”
Afin de réduire et d’éviter tout risque d’électrocution ou d’incendie, ne pas utiliser
cet appareil dans un milieu humide ou sous la pluie.
Ne pas regarder directement le faisceau lumineux.
Cet appareil SilentPar doit être installé avec un crochet solide et de dimension
adéquate au poids supporté. L’appareil doit être vissé au crochet et serré
convenablement afin d’éviter toute chute due aux vibrations produites par la
machine en fonctionnement. L’accroche de l’appareil doit être sécurisée par une
élingue de sécurité. Assurez-vous également que la structure (ou point d’accroche)
peut supporter au moins 10X le poids de l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être placé hors de
portée du public.
Avant d’utiliser votre matériel, nous vous recommandons de lire
l’ensemble des instructions de ce manuel.

3

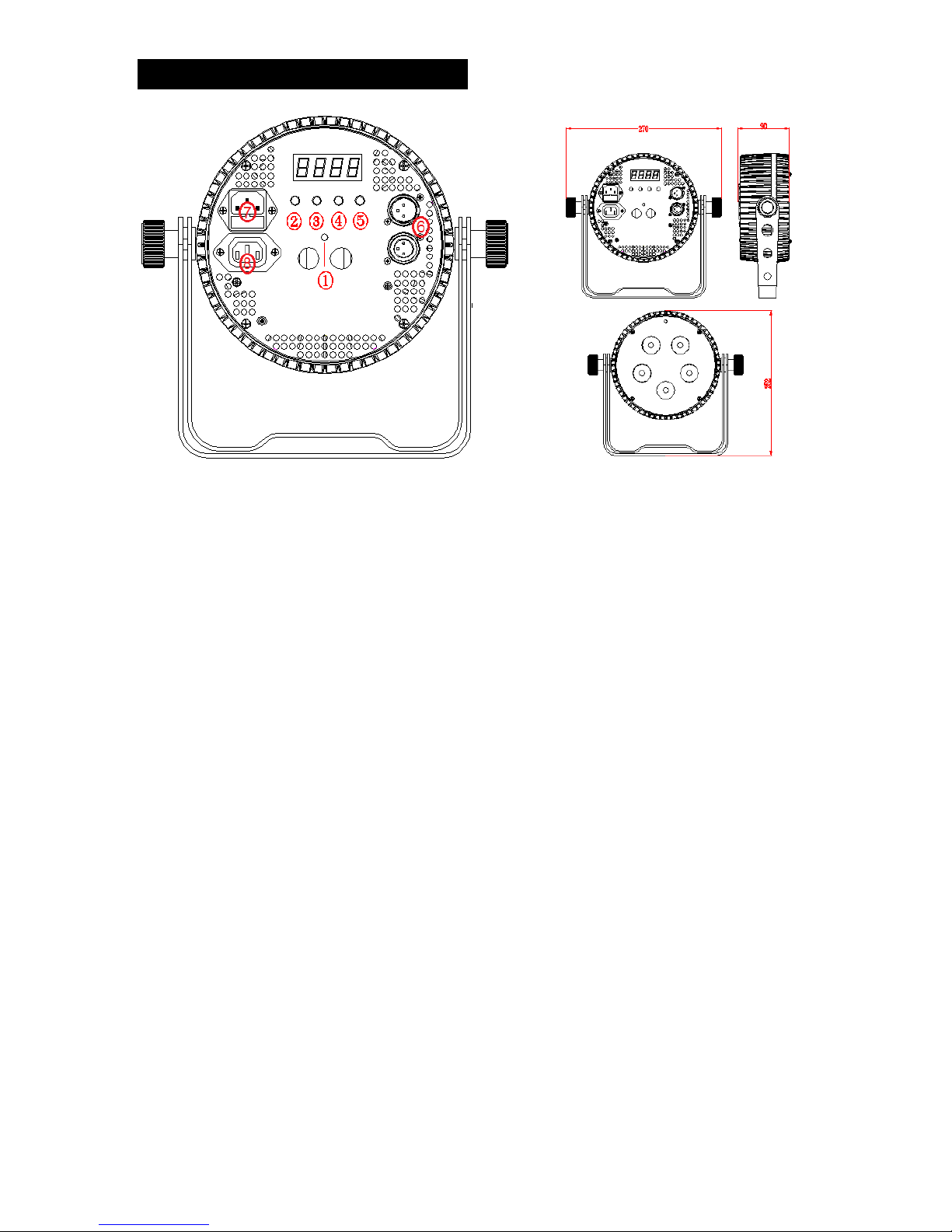

2-Présentation du SilentPAR :
Boutons :
1. Microphone pour la détection musicale
2. MENU : Pour accéder aux fonctions. Permet également de revenir en arrière
dans la navigation.
3. UP : Navigation dans les menus vers le haut
4. DOWN : Navigation dans les menus vers le bas
5. ENTER Pour la validation et accès au menu
Note:
(1)Si aucun bouton n’est utilisé, l’afficheur s’éteindra
automatiquement après 30 secondes. Appuyez sur n’importe quel
bouton pour le réactiver.
(2)Les paramètres sélectionnés sont automatiquement enregistrés
après 2 secondes.
6. DMX input & output: Pour la connexion du câble DMX d’arrivée et de sortie
(type XLR 3 broches).
7. Connecteur d’alimentation IN
8. Connecteur d’alimentation OUT pour le repiquage d’un autre SILENTPAR.

4
3- Caractéristiques techniques
Alimentation ：AC100-240V 50/60Hz
Fusible：F3A/250V
Sources lumineuses：12 x LED 10W RGBWA 5in1
Angle du faisceau lumineux : 45 degrés
Boitier NFC silencieux en aluminium
Canaux DMX：5 ou 9 canaux
Consommation max : 120W
Dimensions du carton：L 270 × l 252 × H90mm
Poids brut：3 kg
Ce projecteur intelligent respecte les normes européenne en
vigueur : EN 2014/30/EU, EN 2011/65/EU, EN 2014/35/EU.

5
4-Modes de Fonctionnement
Sélection du Mode de fonctionnement
Menu
Menu
niveau 2
Menu
niveau 3
Description
Addr
A001~A512
Adresse DMX
CHnd
5CH
9CH
Nombre de canaux
DMX
SLAU
Mode Esclave
SOUn
Sd01
Sd08
Sensibilité du micro
JUMP
JU01
JU15
Changement de
couleurs
JF0
JF4
Vitesse du strob
FAdE
Fd-01
Fd-15
Fondu de couleurs
AUTO
ModeAutomatique
COLO
C000
C255
Couleur statique
CF-0
CF-4
Vitesse Strob
MAnU
R0100
R255
Intensité Rouge
G000
G255
Intensité Vert
B000
B255
Intensité Bleu
W000
W255
Intensité Blanc
Y000
Y255
Intensité Ambre
dISP
NO
YES
Inversion de l’écran
CL0
CL14
15 couleurs
pré-réglées
St01
St04
Vitesse du Strob
OFF
Projecteur éteint

6
A. Utilisation en mode AUTO ou SON avec fonction Maître/Esclave.
En MODE Maître /Esclave , le 1er SILENTPAR commande les suivants. Ce mode est très
pratique lorsqu’il vous faut faire une installation rapide avec un résultat immédiat. Les
appareils suivants doivent être sélectionnés en « SLAU ».
B. Mode DMX
Ce mode permet de contrôler votre SILENTPAR avec un contrôleur DMX. Il faut
« adresser » chaque appareil de 1 à 512.
Appuyez sur MENU jusqu’à visualiser « Addr » puis A001 , appuyez sur ENTER , puis avec
les touches DOWN et UP , sélectionnez l’adresse DMX désirée . Appuyez sur ENTER pour
valider cette valeur
Protocole DMX 5 canaux :
Canal
Valeur
Fonction
CH1
0-255
Intensité du Rouge
CH2
0-255
Intensité du Vert
CH3
0-255
Intensité du Bleu
CH4
0-255
Intensité du Blanc
CH5
0-255
Intensité de l’Ambre
Protocole DMX 9 canaux :
Canal
Valeur
Fonction
CH1
0-255
Intensité lumineuse générale
CH2
0-255
Intensité du Rouge
CH3
0-255
Intensité du Vert
CH4
0-255
Intensité du Bleu
CH5
0-255
Intensité du Blanc
CH6
0-255
Intensité de l’Ambre
CH7
0-255
Vitesse du Strob (0: pas de strobe) pour le mode couleur
statique et Jump. Pour le mode fondu, ce canal n’a pas
de fonction.
CH8
0-255
Vitesse de defilement des programmes
CH9
0-59
Mode DMX
60-119
Mode Statique
120-179
Mode changement de couleur
180-239
Mode fondu de couleurs
240-255
Mode détection musicale

7

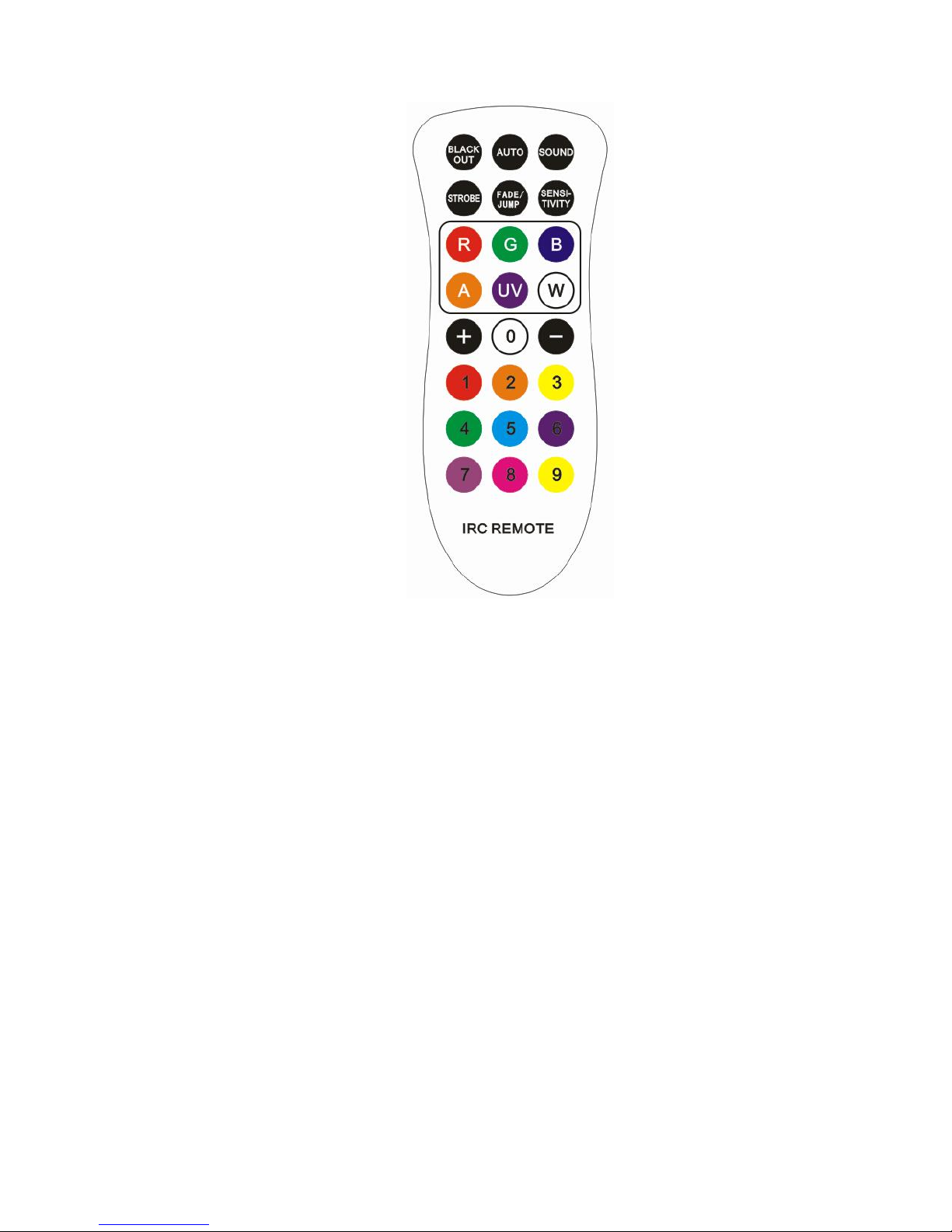

C. Utilisation avec télécommande IR :
Blackout: Allume / Eteint le projecteur
Auto : ModeAutomatique
Sound : Mode détection musicale
Strobe : Mode Strob seulement pour les modes JUMP et Static Color
Fade/Jump : Mode Fondu / Mode changement de couleur auto
Sensitivity : Sensibilité du micro
R : Intensité du Rouge en mode manuel
G: Intensité du Vert en mode manuel
B : Intensité du Bleu en mode manuel
A : Intensité duAmbre en mode manuel
W: Intensité du Blanc en mode manuel
+ : Incrémente le paramètre choisi (Vitesse du Strob, sensibilité du micro,
intensité de la couleur R, G, B,W ouY, vitesse du mode Jump).
－: Décrémente le paramètre choisi(Vitesse du Strob, sensibilité du micro,
intensité de la couleur R,G,B,W ou Y, vitesse du mode Jump).
0 : Sélectionne la fonction manuelle ou couleur pré-réglée

8
5. Mode DMX (Connexion DMX)
Si vous utilisez un contrôleur équipé d’une sortie DMX en XLR 5 points, vous devez
vous procurer un adaptateur XLR 5 points/3 points.
Sur le dernier appareil de la chaine DMX, il est conseillé d’utiliser un « bouchon
DMX ». (une résistance de 120 Ohms 1/4W entre le pin 2(DMX-) et le pin 3(DMX+)
placée dans un connecteur DMX mâle).
Connectez “ à la chaine” les appareils les uns après les autres : Sortie DMX vers
Entrée DMX de l’appareil suivant. Le câble DMX ne doit JAMAIS être un câble en “Y”.
La liaison DMX-512 transporte un signal à haute vitesse. Les câbles utilisés pour
cette liaison doivent être de bonne qualité et en bon état.
Chaque appareil doit avoir une adresse DMX bien précise pour qu’il puisse être
contrôlé par le contrôleur DMX. (voir tableau ci-dessus).

9
6- Dépannage
Voici quelques suggestions si vous rencontrez des problèmes avec votre appareil
SILENTPAR.
L’appareil ne fonctionne pas du tout.
oVérifiez le cordon d’alimentation et le fusible.
oAssurez-vous que votre prise soit bien alimentée.
L’appareil ne répond pas ou pas correctement aux commandes DMX.
oVérifiez vos câbles DMX
oVérifiez votre adressage DMX
oEssayez un autre contrôleur DMX
oVérifiez que vos câbles DMX ne passent pas à proximité de câbles haute
tension, ce qui pourrait créer des interférences.
Ne réagit pas au son
oVérifiez le mode de fonctionnement choisi
oVérifiez qu’il n’y a pas de câble DMX branché sur DMX IN
oTapotez directement sur le microphone pour tester sa réactivité.
7- Entretien
Un nettoyage extérieur de l’appareil doit être fait régulièrement. Les lentilles doivent
être nettoyées pour une luminosité optimum. Si l’appareil est installé dans un
environnement poussiéreux ou avec de la fumée cet entretien régulier est très
important. Il est possible qu’un nettoyage des optiques par l’intérieur soit également
nécessaire. Débranchez l’appareil avant toute intervention !
Utilisez un chiffon propre avec très peu de liquide vitre. Toujours bien sécher les parties
nettoyées.

10
English
1- Safety Instructions
WARNING
Please keep this User Manual for future consultation. If you sell the fixture to
another user, be sure that they also receive this instruction booklet.
Unpack and check carefully there is no transportation damage before using the
fixture.
It’s important to ground the yellow/green conductor to earth in order to avoid
electric shock.
Disconnect main power before servicing and maintenance.
Maximum ambient temperature is Ta : 40°. Don’t operate it where the
temperature is higher than this.
In the event of serious operating problem, stop using the fixture immediately.
Never try to repair the fixture by yourself. Repairs carried out by unskilled
people can lead to damage or malfunction. Please contact the nearest
authorized technical assistance center. There are no user serviceable parts inside
the fixture.
Do not connect the device to any dimmer pack.
To prevent or reduce the risk of electrical shock or fire, do not expose the fixture
to rain or moisture.
Do not look directly at the LED light beam while the fixture is on.
Do not touch any wire during operation.
The unit should be mounted via its screw holes on the bracket. Always ensure
that the unit is firmly fixed to avoid vibration and slipping while operating.
Always ensure that the structure to which you are attaching the unit is secure
and is able to support a weight of 10 times of the unit’s weight. Also always use
a safety cable that can hold 12 times of the weight of the unit when installing
the fixture.
The equipment must be fixed by professionals. And it must be fixed at a place
where is out of the touch of people and has no one pass by or under it.
Please read the instructions carefully which includes important
information about the installation, operation and maintenance.

11
2- Unit Description
Buttons:
1: Microphone: Receive music for the sound mode
2: MENU: Select functions
3: UP: Increase parameter
4: DOWN: Decrease parameter
5: ENTER: Enter submenu
6: DMX In & Out
7: Output Power connector
8: Input Power connector
In DMX or SLAVE mode, the Signal indicator light flashing when signal is detected.

12
Note: (1)In ten seconds, if no buttons to press, the LED display will be off.
Press any button to turn the display on again.
(2)After pressing a button, all the parameters will save automatically
after 2 seconds.
(3)No matter the item is in which program in which mode, once
detecting DMX or SLAVE signal, the program will jump into
DMX or SLAVE mode automatically. Then,if DMX/SLAVE
signal off, the program will return to the original mode .
3- Technical Specifications
Power supply：AC100-240V 50/60Hz
Fuse：F3A/250V
Power Supply：IEC Input/output block
Light source：12 X 10 Watt 5 in one LEDS, RGBWA
Beam Angle: 45 degrees
DMX Channels：5 or 9 DMX channels selectable
Packing Dimensions ：L 270 × l 252 × H90mm
Gross Weight：3 kg
This BoomToneDJ fixture is complying with European standards: EN 2014/30/EU,
EN 2011/65/EU, EN 2014/35/EU.

13
4- Menu
A. By Master/Slave built-in program function.
By linking the units in master/slave connection, the first unit will control the other units
to give an automatic, sound activated, synchronized light show. This function is good
when you want an instant show. You have to set the first unit in Automatic, sound
activated mode. Its DMX input jack will have nothing plugged into it. The other units will
have to select SLA , Their DMX cables plugged into the DMX input jacks (daisy chain) and
the slave led lights will constantly on.
B. By universal DMX controller
Using universal DMX controller to control the units, you have to set DMX address from 1
to 512 channel so that the units can receive DMX signal.

14
Press the MENU, then find Addr, press ENTER, when the 1 is showing on the display.
Pressing ENTER. Use DOWN and UP button change the DMX512 address.
C. By IR remote controller :
Black Out: Turn on /off
Auto :Auto show
Sound : Sound detection
Strobe : Only JUMP, and Static color mode(The corresponding buttons are
R/G/B/A/UV/W, 1~9).
Fade/Jump : Fade mode/Jump mode switch
Sensitivity : Microphone sensitivity adjustment
R : Red dimmer in dimming mode
G: Green dimmer in dimming mode
B : Blue dimmer in dimming mode
A : Amber dimmer in dimming mode
W: White dimmer in dimming mode
+ : Increase parameter (including strobe speed, Sound sensitivity, Color selection
(R,G,B,W,Y)
－: Decrease parameter (including strobe speed, Sound sensitivity, Color selection
(R,G,B,W,Y)
0 : Function switch (Dimming mode and monochromatic mode)

15
DMX Protocole 5 channels mode :
Channel
Value
Function
CH1
0-255
RED dimmer
CH2
0-255
GREEN dimmer
CH3
0-255
BLUE dimmer
CH4
0-255
WHITE dimmer
CH5
0-255
YELLOW dimmer
DMX Protocole 9 channels mode :
Channel
Value
Function
CH1
0-255
Master dimmer
CH2
0-255
RED dimmer
CH3
0-255
GREEN dimmer
CH4
0-255
BLUE dimmer
CH5
0-255
WHITE dimmer
CH6
0-255
YELLOW dimmer
CH7
0-255
Strobe speed adjustment (0: strobe off) for the static
color and jump speed mode. In the gradual change
mode, the seventh channel has no effect.
CH8
0-255
Static color, Jump speed, Gradual speed or sound
sensitivity
CH9
0-59
DMX Mode
60-119
Static mode
120-179
Jump mode
180-239
Fade mode
240-255
Sound mode

16
5. DMX 512 Connection
The DMX 512 is widely used in intelligent lightings and with a maximum of 512 channels.
1. If you using a controller with 5 pins DMX output, you need to use a 5 to 3 pin adapter-cable.
2. At last unit, the DMX cable has to be terminated with a terminator. Solder a 120 ohm 1/4W
resistor between pin 2(DMX-) and pin 3(DMX+) into a 3-pin XLR-plug and plug it in the
DMX-output of the last unit.
3. Connect the unit together in a ‘daisy chain’ by XLR plug from the output of the unit to the
input of the next unit. The cable cannot be branched or split to a ‘Y’ cable. DMX512 is a very
high-speed signal. Inadequate or damaged cables, solder joints or corroded connectors can
easily distort the signal and shut down the system.
4. Each lighting unit needs to have an address set to receive the data sent by the controller. The
address number is between 0-511 (usually 0 & 1 are equal to 1).

17
6. Troubleshooting
Following are a few common problems that may occur during operation. Here are some
suggestions for easy troubleshooting:
The fixture does not work, no light
oCheck the connection of power and main fuse.
oMeasure the mains voltage on the main connector.
Not responding to DMX controller
oDMX LED should be on. If not, check DMX connectors, cables to see if link
properly.
oIf the DMX LED is on and no response to the channel, check the address
settings and DMX polarity.
oIf you have intermittent DMX signal problems, check the pins on
connectors or on PCB of the fixture or the previous one.
oTry to use another DMX controller.
oCheck if the DMX cables run near or run alongside to high voltage cables
that may cause damage or interference to DMX interface circuit.
Some fixtures don’t respond to the easy controller
oYou may have a break in the DMX cabling.
oCheck the LED for the response of the master/ slave mode signal.
No response to the sound
oMake sure the fixture does not receive DMX signal.
oCheck microphone to see if it is good by tapping the microphone.
6. Fixture Cleaning
The cleaning of internal must be carried out periodically to optimize light output.
Cleaning frequency depends on the environment in which the fixture operates: damp,
smoky or particularly dirty surrounding can cause greater accumulation of dirt on the
fixture’s optics.
Clean with soft cloth using normal glass cleaning fluid.
Always dry the parts carefully.
Clean the external optics at least every 20 days. Clean the internal optics at least every
30/60 days

18
Importé par / Imported by
BoomtoneDJ –MSC
7 avenue du 1er Mai
91120 Palaiseau / FRANCE
[email protected]
Tel : [phone]
