Bosch PTC 470 User manual

Robert Bosch Power Tools GmbH
70538 Stuttgart
GERMANYY
www.bosch-pt.com
1 609 92A 1LT (2014.06) PS / 66 EURO
PTC
470 | 640
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr Orijinal işletme talimatı
pl Instrukcja oryginalna
cs Původní návod k používání
sk Pôvodný návod na použitie
hu Eredeti használati utasítás
ru Оригинальное руководство по
эксплуатации
uk Оригінальна інструкція з
експлуатації
kk Пайдалану нұсқаулығының
түпнұсқасы
ro Instrucţiuni originale
bg Оригинална инструкция
mk Оригинално упатство за работа
sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad
et Algupärane kasutusjuhend
lv Instrukcijas oriģinālvalodā
lt Originali instrukcija
ar
ςТЎϩХʉ ЌТϾϦφЍʉ ʌμВТЎϺυ
OBJ_BUCH-2139-002.book Page 1 Friday, January 15, 2016 4:17 PM

2|
1 609 92A 1LT| (15.1.16) Bosch Power Tools
Deutsch . . . . . . . .. . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . .Seite 14
English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . Page 15
Français . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . .. . . . . . . . Page 17
Español . . . . . . . .. . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . .Página 19
Português. . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Página 21
Italiano . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Pagina 23
Nederlands . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . .. . . .Pagina 24
Dansk . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . .. . . . . Side 26
Svenska . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . .. Sida 27
Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . Side 29
Suomi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . .Sivu 30
Ελληνικά. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . Σελίδα 32
Türkçe . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 33
Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . .Strona 35
Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . .Strana 37
Slovensky. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . .Strana 39
Magyar . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . ..Oldal 40
Русский . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Страница 42
Українська. . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . Сторінка 45
Қазақша. . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . .. . . . . . . . . .Бет 47
Română . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . .Pagina 49
Български . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . .Страница 50
Македонски . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . Страна 52
Srpski. . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . .Strana 54
Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Stran 55
Hrvatski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . Stranica 57
Eesti . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Lehekülg 58
Latviešu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 60
Lietuviškai . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . .. . . . . Puslapis 61
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
OBJ_BUCH-2139-002.book Page 2 Friday, January 15, 2016 4:17 PM

| 3
Bosch Power Tools 1 609 92A 1LT | (15.1.16)
PTC 640
PTC 470
max. 470 mm
max. 640 mm
max. 12 mm
max. 12 mm
5
6
10 789
4
2 31
5
6
10 71112 89
4
2
3
1
OBJ_BUCH-2139-002.book Page 3 Friday, January 15, 2016 4:17 PM

1 609 92A 1LT| (15.1.16) Bosch Power Tools
4|
1
23
1
2
OBJ_BUCH-2139-002.book Page 4 Friday, January 15, 2016 4:17 PM

| 5
Bosch Power Tools 1 609 92A 1LT | (15.1.16)
x
45°
1
1
1
1
1
22
45°
45°
x
3a 3b
4a 4b
5a 5b
OBJ_BUCH-2139-002.book Page 5 Friday, January 15, 2016 4:17 PM

1 609 92A 1LT| (15.1.16) Bosch Power Tools
6|
1
2
3
6
78
OBJ_BUCH-2139-002.book Page 6 Friday, January 15, 2016 4:17 PM

| 7
Bosch Power Tools 1 609 92A 1LT | (15.1.16)
1 x
1 x
max. 12 mm
9
10
OBJ_BUCH-2139-002.book Page 7 Friday, January 15, 2016 4:17 PM

1 609 92A 1LT| (15.1.16) Bosch Power Tools
8|
1
2
1
x
45°
2
11a 11b
12
OBJ_BUCH-2139-002.book Page 8 Friday, January 15, 2016 4:17 PM

| 9
Bosch Power Tools 1 609 92A 1LT | (15.1.16)

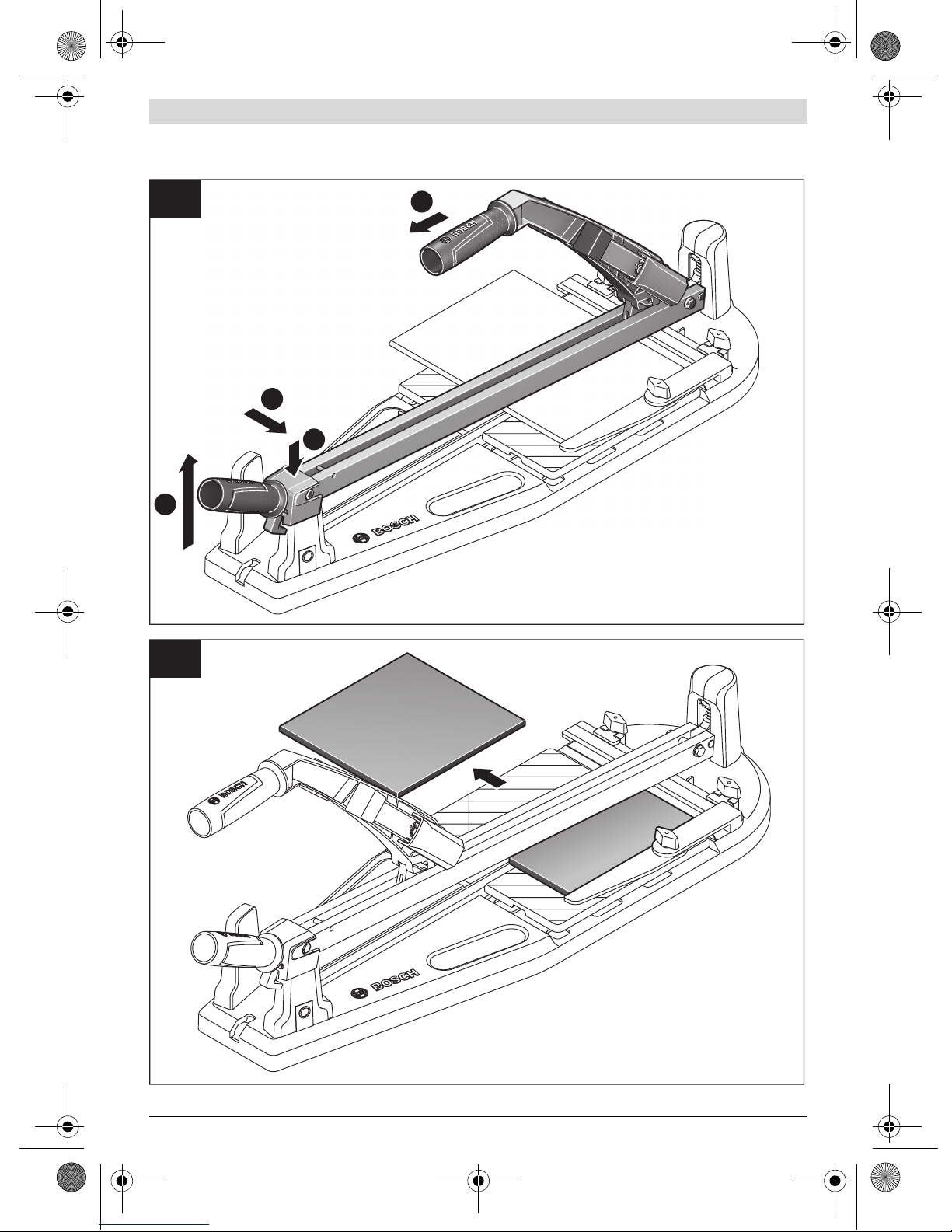

1
2
3
4
13
14
OBJ_BUCH-2139-002.book Page 9 Friday, January 15, 2016 4:17 PM

1 609 92A 1LT| (15.1.16) Bosch Power Tools
10 |
15
16
OBJ_BUCH-2139-002.book Page 10 Friday, January 15, 2016 4:17 PM

| 11
Bosch Power Tools 1 609 92A 1LT | (15.1.16)

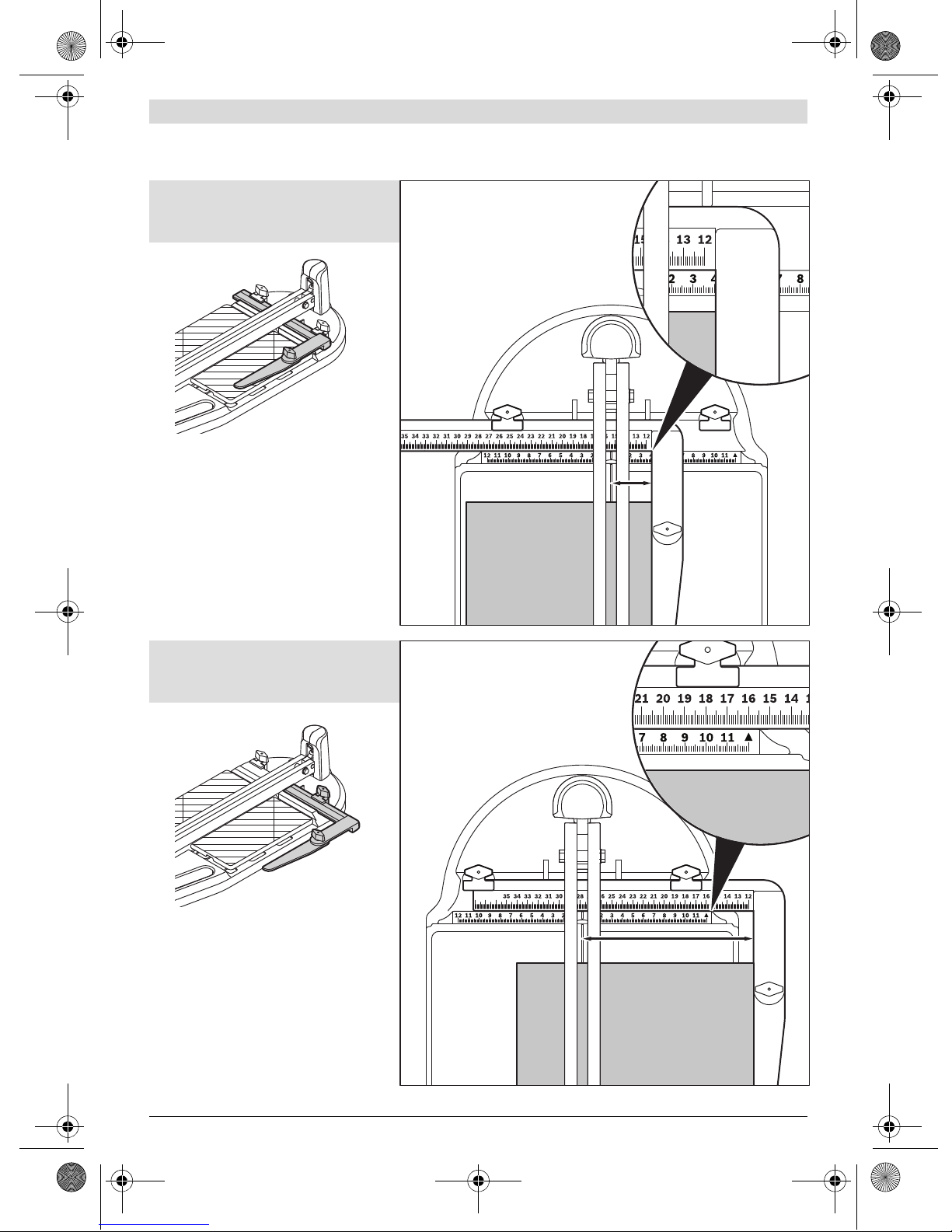

x = 4 cm
x = 16 cm
A
B
OBJ_BUCH-2139-002.book Page 11 Friday, January 15, 2016 4:17 PM

1 609 92A 1LT| (15.1.16) Bosch Power Tools
12 |
PTC 640
PTC 640
de Serienschnitt
en Serial cut
fr Coupe en série
es Corte en serie
pt Corte em série
it Taglio in serie
nl Seriesnede
da Seriesnit
sv Serieskärning
no Seriekutt
fi Sarjaleikkuu
el Κοπή σειράς
tr Seri kesme
pl Cięcia seryjne
cs Sériové řezání
sk Sériové rezanie
hu Sorozatos vágás
ru Серийный разрез
uk Серійне різання
kk Сериялықкесік
ro Tăieri în serie
bg Рязане в серия
mk Сериски резови
sr Serijski rez
sl Serijsko rezanje
hr Serijski rez
et Seeriaviisiline
lõikamine
lv Sērijveida griešana
lt Serijinis pjovimas
ar ﻲﺳﺎﻴﻘﻟا ﻊﻄﻘﻟا
C
D
2
1
3
max. 12 mm
OBJ_BUCH-2139-002.book Page 12 Friday, January 15, 2016 4:17 PM

| 13
Bosch Power Tools 1 609 92A 1LT | (15.1.16)
E
OBJ_BUCH-2139-002.book Page 13 Friday, January 15, 2016 4:17 PM

14 | Deutsch
1 609 92A 1LT| (15.1.16) Bosch Power Tools
Deutsch
Sicherheitshinweise
Allgemeine Sicherheitshinweise
Lesen Sie alle dem Fliesenschneider beige-
fügten Sicherheitshinweise und Anweisun-
gen. Versäumnisse bei der Einhaltung der Si-
cherheitshinweise und Anweisungen können
schwere Verletzungen verursachen.
Bewahren Sie diese Anweisungen gut auf.
Sicherheitshinweise für Fliesenschneider
Verwenden Sie den Fliesenschneider nur für das
Schneiden von Werkstoffen, die im bestimmungsge-
mäßen Gebrauch angegeben sind. Marmor oder Granit
sowie Fliesen mit grober Oberflächenstruktur und Natur-
steinfliesen können nicht geschnitten werden.
Kommen Sie mit Ihren Fingern nicht zwischen die be-
weglichen Teile des Fliesenschneiders. Die Finger kön-
nen eingequetscht und erheblich verletzt werden.
Tragen Sie Schutzhandschuhe beim Schneiden von
Fliesen. An gebrochenen Fliesen entstehen scharfe Kan-
ten, an denen Sie sich verletzen können.
Verwenden Sie beim Transportieren des Fliesen-
schneiders nur die Handgriffe, ziehen Sie alle losen
Bauteile (Anschläge, Lineale) fest an, drücken Sie den
Feststellhebel zum Arretieren der Führungsschiene

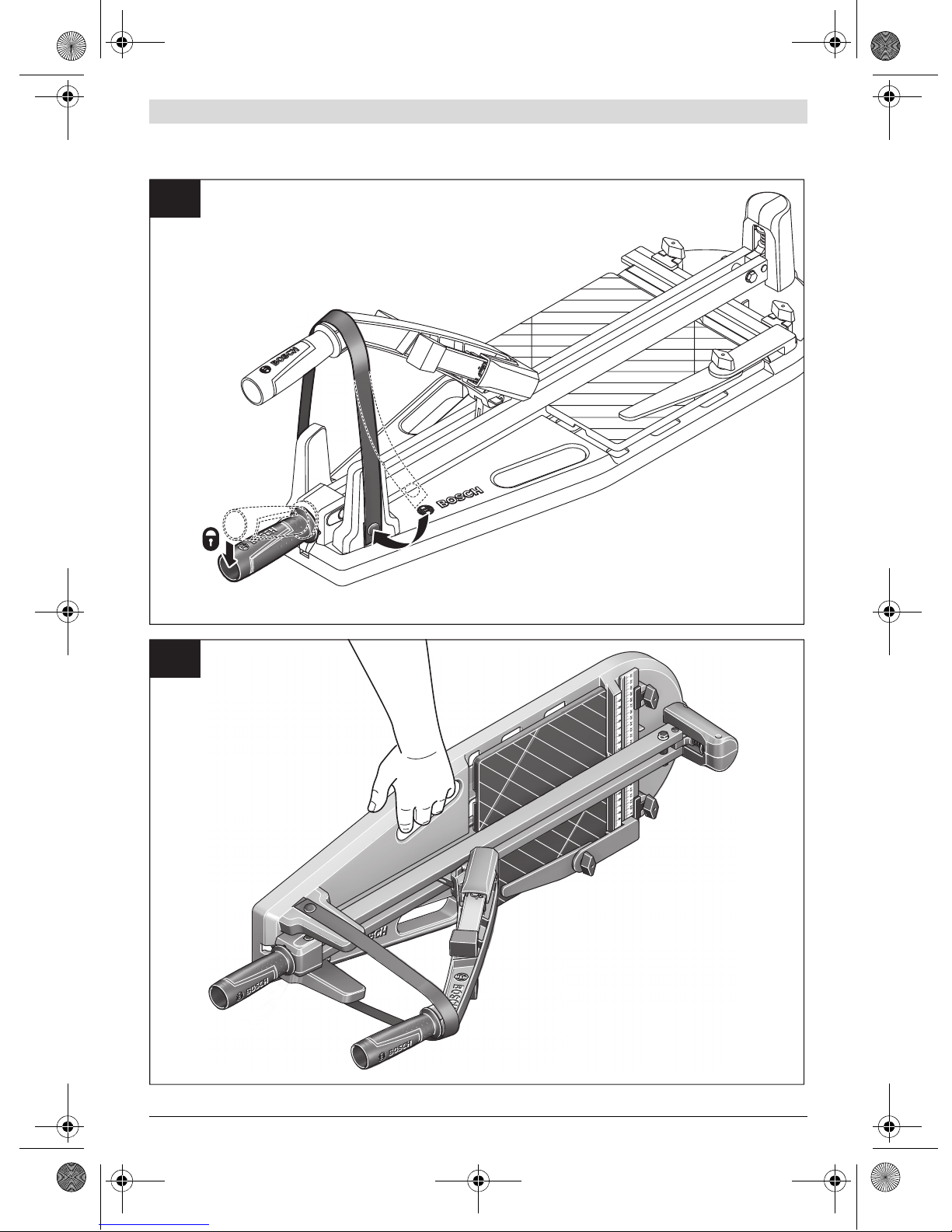

nach unten und fixieren Sie die Transportsicherung
(siehe Bild 15 und 16). Beim Herunterfallen besteht Ver-
letzungsgefahr.
Produkt- und Leistungsbeschreibung
Bestimmungsgemäßer Gebrauch
Der Fliesenschneider ist bestimmt zum Schneiden von Kera-
mikfliesen.

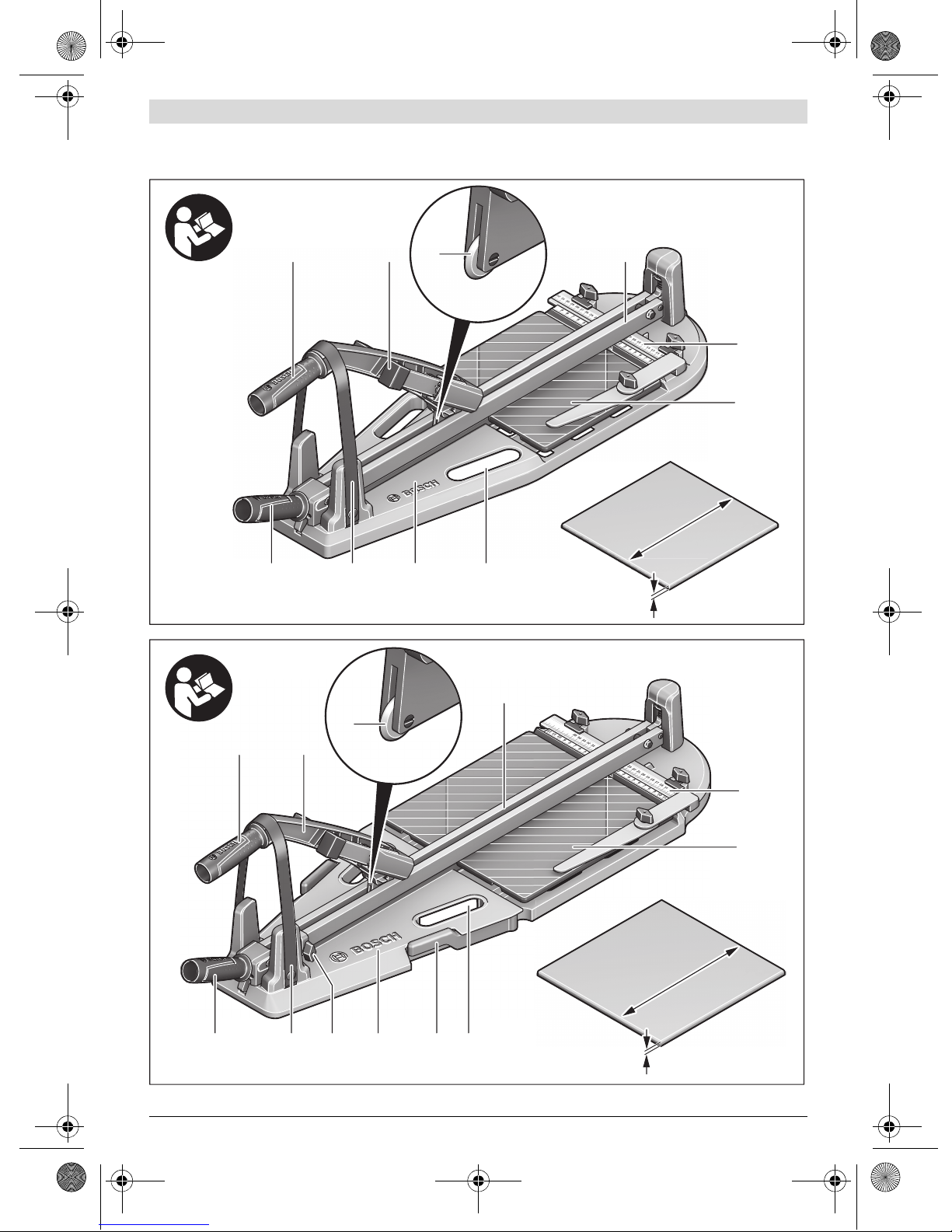

Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellungen auf den Grafikseiten.
1Ritz- und Brechhebel
2Brechstempel
3Schneiderad
4Führungsschiene
5Lineale/Anschlag
6Auflagefläche
7Tragegriff
8Grundplatte
9Transportsicherung
10 Feststellhebel
11 Auflageverbreiterung (PTC 640)
12 Anschlag für Serienschnitt (PTC 640)
Abgebildetes oder beschriebenes Zubehör gehört nicht zum Stan-
dard-Lieferumfang. Das vollständige Zubehör finden Sie in unse-
rem Zubehörprogramm.
Technische Daten
Anwendungstipps
Fliesenschneider PTC 470 PTC 640
Sachnummer
3 603 M04 ... ... 3.. ... 4..
max. Schnitthöhe mm 12 12
max. Schnittlänge bei
Längsschnitten mm 470 640
Gehrungswinkel
horizontal ° 0–45 0–45
Gewicht entsprechend
EPTA-Procedure 01:2014 kg 7,4 9,1
Problem Ursache Abhilfe siehe
Grafik

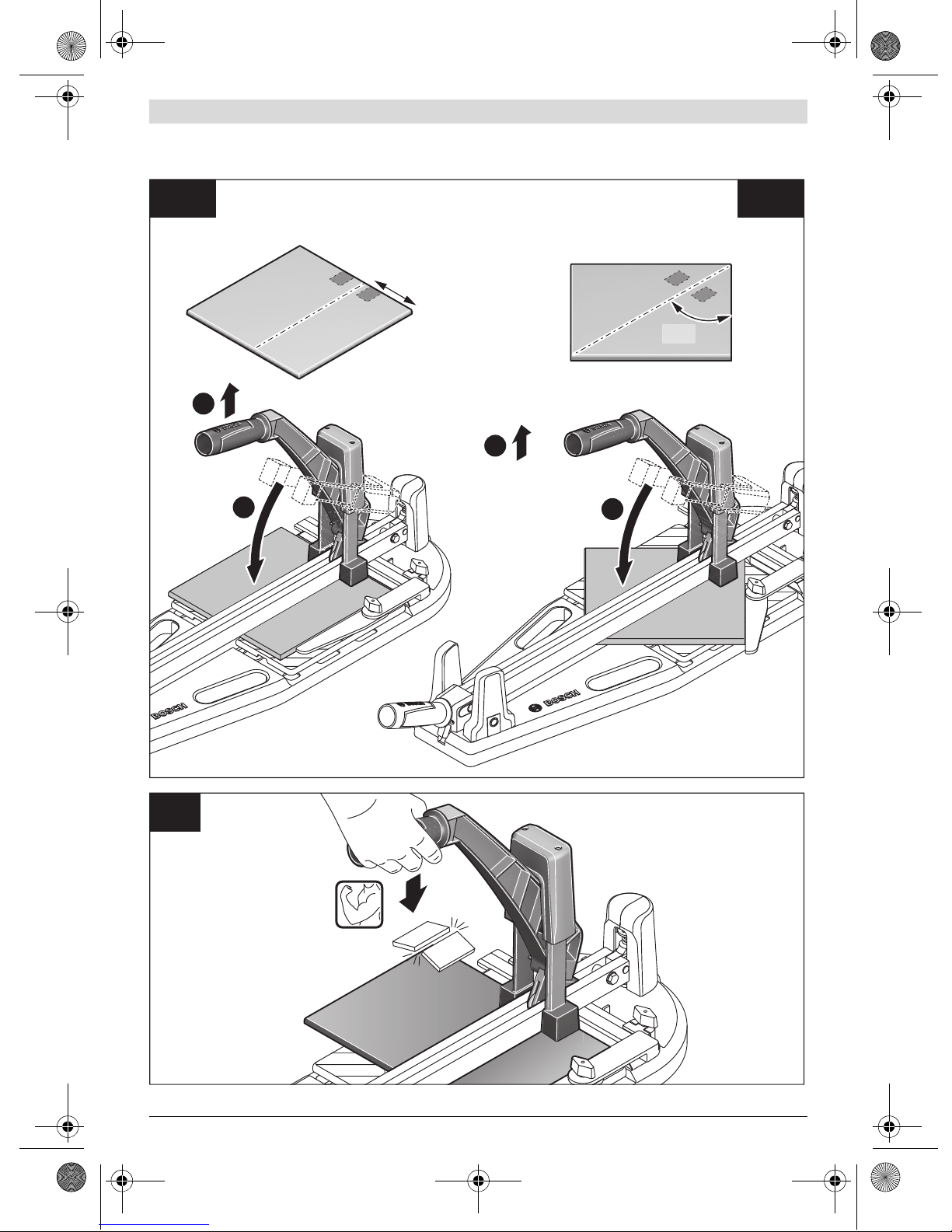

Fliese bricht unsauber Anpressdruck beim Ritzen der Fliese zu hoch
(z.B. bei „weichen“ Fliesen wie Wandfliesen
oder glasierten Fliesen)
Beim Ritzen wenigerDruck auf den Ritz-
und Brechhebel 1ausüben
Bruchreste liegen unter der gefederten
Auflagefläche 6Bruchreste entfernen
Fliese bricht schon beim
Ritzen Anpressdruck beim Ritzen der Fliese zu hoch (z.B. bei „weichen“ Fliesen wie Wandfliesen
oder glasierten Fliesen)
Beim Ritzen wenigerDruck auf den Ritz-
und Brechhebel 1ausüben
OBJ_BUCH-2139-002.book Page 14 Friday, January 15, 2016 4:17 PM

English | 15
Bosch Power Tools 1 609 92A 1LT | (15.1.16)
Wartung und Service
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen
bitte unbedingt die 10-stellige Sachnummer laut Typenschild
des Fliesenschneiders an.
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und
Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-
zeichnungen und Informationen zu Ersatzteilen finden Sie
auch unter:
www.bosch-pt.com
DasBosch-Anwendungsberatungs-TeamhilftIhnengernebei
Fragen zu unseren Produkten und deren Zubehör.
www.bosch-do-it.de,dasInternetportalfürHeimwerkerund
Gartenfreunde.
www.1-2-do.com
In der Heimwerker-Community 1-2-do.com können Sie
Produkttester werden, Ideen sammeln oder sich mit anderen
Heimwerkern austauschen.
www.dha.de,daskompletteService-AngebotderDeutschen
Heimwerker Akademie.
Deutschland
Robert Bosch Power Tools GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Unter www.bosch-pt.de können Sie online Ersatzteile bestel-
len oder Reparaturen anmelden.
Kundendienst: Tel.: [phone]
Fax: [phone]
E-Mail: Servicezentrum.Elektrowerkzeug[email protected]
Anwendungsberatung: Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
Österreich
Unter www.bosch-pt.at können Sie online Ersatzteile bestel-
len.
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
Schweiz
Unter www.bosch-pt.com/ch/de können Sie online Ersatz-
teile bestellen.
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
Luxemburg
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
Entsorgung
Fliesenschneider, Zubehör und Verpackungen sollen einer
umweltgerechten Wiederverwertung zugeführt werden.
Änderungen vorbehalten.
English
Safety Notes
General Safety Rules
Read all safety warnings and all instruc-
tionsenclosedwiththetilecutter.Failureto
comply with the safety warnings and instruc-
tions can cause severe injury.
Save these instructions.
Fliese bricht nicht
entlang der Schnittlinie Anpressdruck beim Ritzen der Fliese zu gering
(z.B. bei „harten“ Fliesen wie Feinsteinzeug,
Bodenfliesen oder frostsicheren Fliesen)
BeimRitzen mehr DruckaufdenRitz-und
Brechhebel 1ausüben
Führungschiene 4nicht arretiert Feststellhebel 10 zum Arretieren nach
unten drücken 8
Schneiderad 3stumpf Schneiderad 3auswechseln E
Fliese bricht falsch bei
parallelem Schnitt Brechstempel 2nicht am Ende der Fliese
aufgesetzt Brechstempel 2ganz am Ende der Fliese aufsetzen 11a
Fliese bricht falsch bei
diagonalem Schnitt Brechstempel 2am Ende der Fliese aufgesetzt Brechstempel 2ein Stück vor den
Linealen/Anschlag 5aufsetzen 11b
Fliese liegt nicht stabil
auf der Auflagefläche 6Fliese ist breiter als die Auflagefläche 6PTC 640:
Auflageverbreiterungen 11 ausklappen C
Schneiderad 3hakt/
ruckelt beim Ritzen Anpressdruck beim Ritzen der Fliese zu hoch Beim Ritzen weniger Druck auf den Ritz-
und Brechhebel 1ausüben
Problem Ursache Abhilfe siehe
Grafik
OBJ_BUCH-2139-002.book Page 15 Friday, January 15, 2016 4:17 PM

16 | English
1 609 92A 1LT| (15.1.16) Bosch Power Tools
Safety Warnings for Tile Cutters
Use the tile cutter only for cutting the materials listed
underIntendedUse. Marbleor granite aswellastileswith
a rough surface structure and natural stone tiles cannot be
cut.
Keep your fingers clear of the movable parts of the tile
cutter. Danger of fingers being crushed or contused and
considerably injured.
Wear protective gloves when cutting tiles. Sharp edges
develop on broken tiles and can cause injuries to the oper-
ator.
Whentransportingthetile cutter,useonlythehandles,
tighten all loose components (fences, rulers), press
downthe lockinglevertolockthe guiderail,andfix the
transportsafety-lock(seefigures15 and16). Thereisa
risk of injury if it falls down.
Product Description and Specifica-
tions
Intended Use
The tile cutter is intended for cutting ceramic tiles.
Product Features
The numbering of the product features refers to the illustra-
tions on the graphics pages.
1Scoring and breaking lever
2Breaking stamp
3Cutting wheel
4Guide rail
5Rulers/Fence
6Supporting surface
7Carrying handle
8Base plate
9Transport safety-lock
10 Locking lever
11 Support extension (PTC 640)
12 Stop for serial cut (PTC 640)
Accessories shown or described are not part of the standard deliv-
ery scope of the product. A complete overview of accessories can
be found in our accessories program.
Technical Data
Practical Advice
Tile cutter PTC 470 PTC 640
Article number
3 603 M04 ... ... 3.. ... 4..
Max. cutting height mm 12 12
Max. cutting length of rip
cuts mm 470 640
Mitre/Bevel Angle
Horizontal ° 0–45 0–45
Weight according to EPTA-
Procedure 01:2014 kg 7,4 9,1
Problem Cause Corrective Measure See
graphic
Tile does not break
cleanly Too much pressure applied when scoring the
tile (e.g. on “soft” tiles such as walltiles or
glazed tiles)
Apply less pressure to the scoring and
breaking lever 1when scoring
There is tile debris under the spring-mounted
supporting surface 6Remove tile debris
Tile already breaks when
scoring Too much pressure applied when scoring the
tile (e.g. on “soft” tiles such as walltiles or
glazed tiles)
Apply less pressure to the scoring and
breaking lever 1when scoring
Tiledoes notbreak along
the cutting line Not enough pressure applied when scoring the
tile(e.g.on“hard”tilessuchasfinestoneware,
floor tiles or frostproof tiles)
Apply more pressure to the scoring and
breaking lever 1when scoring
Guide rail 4not locked Press down the locking lever 10 to lock it 8
Cutting wheel 3blunt Replace cutting wheel 3E
Tile breaks incorrectly
when making a parallel
cut
Breakingstamps2notappliedattheendof the
tile Apply breaking stamps 2right at the end of the tile 11a
Tile breaks incorrectly
when making a diagonal
cut
Breaking stamps 2applied at the end of the tile Applybreaking stamps 2slightlyaheadof
the rulers/fence 511b
Tile not stable on the
supporting surface 6Tile is wider than the supporting surface 6PTC 640:
Fold out the support extensions 11 C
Cutting wheel 3
snags/judders during
scoring
Too much pressure applied when scoring the
tile Apply less pressure to the scoring and breaking lever 1when scoring
OBJ_BUCH-2139-002.book Page 16 Friday, January 15, 2016 4:17 PM

Français | 17
Bosch Power Tools 1 609 92A 1LT | (15.1.16)
Maintenance and Service
In all correspondence and spare parts orders, please always
include the 10-digit article number given on the type plate of
the tile cutter.
After-sales Service and Application Service
Our after-sales service responds to your questions concern-
ing maintenance and repair of your product as well as spare
parts. Exploded views and information on spare parts can al-
so be found under:
www.bosch-pt.com
Bosch’s application service team will gladly answer questions
concerning our products and their accessories.
Great Britain
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham
Uxbridge
UB 9 5HJ
At www.bosch-pt.co.uk you can order spare parts or arrange
the collection of a product in need of servicing or repair.
Tel. Service: [phone]
E-Mail: [e-mail]
Ireland
Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: [phone]
Fax: [phone]
Australia, New Zealand and Pacific Islands
Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169
Customer Contact Center
Inside Australia:
Phone: [phone]
Fax: [phone]
Inside New Zealand:
Phone: [phone]
Fax: [phone]
Outside AU and NZ:
Phone: [phone]
www.bosch.com.au
Republic of South Africa
Customer service
Hotline: [phone]
Gauteng – BSC Service Centre
35 Roper Street, New Centre
Johannesburg
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
KZN – BSC Service Centre
Unit E, Almar Centre
143 Crompton Street
Pinetown
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected].com
Western Cape – BSC Service Centre
Democracy Way, Prosperity Park
Milnerton
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected].za
Bosch Headquarters
Midrand, Gauteng
Tel.: [phone]
Fax: [phone]
E-Mail: rbsa-hq.[email protected]
Disposal
The tile cutter, accessories and packaging should be sorted
for environmental-friendly recycling.
Subject to change without notice.
Français
Avertissements de sécurité
Indications générales de sécurité
Veuillez lire toutes les instructions et les
consignes de sécurité livrées avec l'outil
coupe carrelage. Le non-respect des instruc-
tions et des consignes de sécurité peut provo-
quer de graves blessures.
Garder précieusement ces instructions.
Avertissements de sécurité pour scies à carre-
lage
N’utilisez la scie à carrelage que pour la coupe des ma-
tériaux indiqués dans le chapitre utilisation conforme.
Le marbre ou le granit ainsi que les carreaux présentant
une surface rugeuse et les carreaux en pierre naturelle ne
peuvent pas être coupés.
Ne posez pas vos doigts entre les parties en mouve-
ment de l'outil coupe carrelage. Vous pourriez vous
coincer les doigts et être gravement blessé.
OBJ_BUCH-2139-002.book Page 17 Friday, January 15, 2016 4:17 PM

18 | Français
1 609 92A 1LT| (15.1.16) Bosch Power Tools
Portez des gants de protection lors du découpage de
carreaux. Lescarreaux cassésprésententdesbordsaigus
qui risquent de vous blesser.
Pour transporter l'outil coupe carrelage, utilisez uni-
quement les poignées, serrez fermement toutes les
pièces détachées (butées, règles), appuyez sur le le-
vierdeverrouillagepourbloquerleraildeguidagevers
lebasetfixezlasécuritédetransport(voirl'illustration
15 et 16). Risque de blessure en cas de chute.
Description et performances du pro-
duit
Utilisation conforme
L'outil coupe carrelage est destiné à la découpe de carreaux
de céramique.
Eléments de l’appareil
La numérotation des éléments de l’appareil se réfère aux re-
présentations sur les pages graphiques.
1Levier de rayure et de concassage
2Poinçon de concassage
3Roue de découpe
4Glissière de guidage
5Règle/butée
6Surface de support
7Poignée
8Plaque de base
9Dispositif de protection pour le transport
10 Levier de verrouillage
11 Extension de l'embase (PTC 640)
12 Butée pour coupe en série (PTC 640)
Les accessoires décrits ou illustrés ne sont pas tous compris dans
la fourniture. Vous trouverez les accessoires complets dans notre
programme d’accessoires.
Caractéristiques techniques
Conseils d’utilisation
Scie à carrelage PTC 470 PTC 640
N° d’article
3 603 M04 ... ... 3.. ... 4..
Hauteur de coupe max. mm 12 12
Longueurdecoupemax.des
coupes longitudinales mm 470 640
Angle d’onglet
horizontal ° 0–45 0–45
Poids suivant EPTA-
Procedure 01:2014 kg 7,4 9,1
Problème Cause Remède cf.
graphique
Les carreaux se
découpent mal La force d'appui lors de la découpe du
carrelage est trop élevée (par ex. en cas de
carrelage « malléable » comme les carreaux
muraux ou émaillés)
Exercez moins de pressionsurlelevierde
rayure et de concassage 1lors de la
découpe
Desdébrissontrestés souslasurfaced'appuià
ressort 6Retirez les débris
Le carrelage se rompt
lors de la découpe La force d'appui lors de la découpe du carrelage est trop élevée (par ex. en cas de
carrelage « malléable » comme les carreaux
muraux ou émaillés)
Exercez moins de pressionsurlelevierde
rayure et de concassage 1lors de la
découpe
Le carreau ne se casse
pas le long du tracé La force d'appui lors de la découpe du
carrelage est trop faible (par ex. en cas de
carrelage « dur » comme les carreaux au sol ou
résistants au gel)
Exercez plus de pression sur le levier de
rayure et de concassage 1lors de la
découpe
Rail de guidage 4non bloqué Appuyez sur le levier de verrouillage 10
vers le bas pour le bloquer 8
Roue de découpe 3émoussée Changez la roue de découpe 3E
Le carrelage ne se dé-
coupe pas correcte-
ment lors de découpe
parallèle
Le poinçon de concassage 2n'est pas
positionné à l'extrémité du carrelage Placez le poinçon de concassage 2à l'extrémité du carrelage
11a
Le carrelage ne se dé-
coupe pas correcte-
ment lors de découpe
diagonale
Le poinçon de concassage 2est positionné à
l'extrémité du carrelage Placez le poinçon de concassage 2avant la règle/la butée 5
11b
OBJ_BUCH-2139-002.book Page 18 Friday, January 15, 2016 4:17 PM

Español | 19
Bosch Power Tools 1 609 92A 1LT | (15.1.16)
Entretien et Service Après-Vente
Pour toute demande de renseignement ou commande de
piècesderechange,précisez-nousimpérativementlenuméro
d’article à dix chiffres de la scie à carrelage indiqué sur la
plaque signalétique.
Service Après-Vente et Assistance
Notre Service Après-Vente répond à vos questions concer-
nant la réparation et l’entretien de votre produit et les pièces
de rechange. Vous trouverez desvues éclatées ainsi que des
informations concernant les pièces de rechange également
sous :
www.bosch-pt.com
Les conseillers techniques et assistants Bosch sont à votre
disposition pour répondre à vos questions concernant nos
produits et leurs accessoires.
France
Passezvotrecommandede piècesdétachéesdirectementen
ligne sur notre site www.bosch-pt.fr.
Vous êtes un utilisateur, contactez :
Le Service Clientèle Bosch Outillage Electroportatif
Tel. : [phone]
(coût d’une communication locale)
Fax : [phone]
E-Mail : contact.outillage-el[email protected]
Vous êtes un revendeur, contactez :
Robert Bosch (France) S.A.S.
Service Après-Vente Electroportatif
126, rue de Stalingrad
93705 DRANCY Cédex
Tel. : [phone]
Fax : [phone]
E-Mail : sav.outillage-elec[email protected]
Belgique, Luxembourg
Tel. : [phone]
Fax : [phone]
E-Mail : outillage.ge[email protected]osch.com
Suisse
Passezvotrecommandede piècesdétachéesdirectementen
ligne sur notre site www.bosch-pt.com/ch/fr.
Tel. : [phone]
Fax : [phone]
E-Mail : [email protected]om
Elimination des déchets
Les scies à carrelage, ainsi que leurs accessoires et embal-
lages, doivent pouvoir suivre chacun une voie de recyclage
appropriée.
Sous réserve de modifications.
Español
Instrucciones de seguridad
Instrucciones generales de seguridad
Lea todas las instrucciones de seguridad y
las indicaciones adjuntas al cortador de
azulejos. Las negligencias en la observación
de las instrucciones de seguridad y de las indi-
caciones pueden causar graves lesiones.
Guarde estas instrucciones en un lugar seguro.
Instrucciones de seguridad para cortadores de
azulejos
Únicamente corte aquellos materiales indicados en el
apartado relativo a la utilización reglamentaria del cor-
tadordeazulejos.No es posible cortar mármol,granito,ni
azulejosconunasuperficieenrelieve,niazulejosde piedra
natural.
Tenga cuidado de no pillarse los dedos con las partes
móviles del cortador de azulejos. Sus dedos se podrían
magullar y resultar gravemente lesionados.
Póngaseunos guantes deprotecciónalcortar azulejos.
Al cortar azulejos se forman filos cortantes que pueden lle-
gar a lesionarle.
Sólo utilice los asideros para el transporte del cortador
de azulejos, apriete firmemente todos los componen-
tes sueltos (topes, reglas), presione hacia abajo la pa-
lanca de fijación para bloquear el riel guía y fije el segu-
ro de retención para el transporte (véase figura 15 y
16). En caso de caer existe peligro de lesión.
Le carrelage n'est pas
posé de manière
stable sur la surface
d'appui 6
Le carrelage est plus large que la surface
d'appui 6PTC 640: Dépliez les extensions de l'embase 11
C
La roue de découpe 3
accroche/fonctionne
par à-coups lors de la
découpe
La force d'appui lors de la découpe du
carrelage est trop élevée Exercez moins de pressionsurlelevierde rayure et de concassage 1lors de la
découpe
Problème Cause Remède cf.
graphique
OBJ_BUCH-2139-002.book Page 19 Friday, January 15, 2016 4:17 PM

20 | Español
1 609 92A 1LT| (15.1.16) Bosch Power Tools
Descripción y prestaciones del pro-
ducto
Utilización reglamentaria
El cortador de azulejos está destinado para el corte de azule-
jos de cerámica.
Componentes principales
La numeración de los componentes está referida a las imáge-
nes en las páginas ilustradas.
1Palanca para rayar y quebrar
2Macho para quebrar
3Rueda de corte
4Carril guía
5Reglas/tope
6Base de apoyo
7Asa de transporte
8Placa base
9Seguro para transporte
10 Palanca de fijación
11 Ensanchamiento de apoyo (PTC 640)
12 Tope para corte en serie (PTC 640)
Los accesorios descritos e ilustrados no corresponden al material
que se adjunta de serie. La gama completa de accesorios opciona-
les se detalla en nuestro programa de accesorios.
Datos técnicos
Consejos prácticos
Cortador de azulejos PTC 470 PTC 640
Nº de artículo
3 603 M04 ... ... 3.. ... 4..
Altura de corte, máx. mm 12 12
máx.longituddecorteenlos
cortes longitudinales mm 470 640
Ángulos de inglete
horizontal ° 0–45 0–45
PesosegúnEPTA-Procedure
01:2014 kg 7,4 9,1
Problema Causa Solución ver ilustración
El azulejo se quiebra
poco limpio La presión de apriete al rayar el azulejo es
demasiado alta (p. ej. en azulejos “blandos”
como azulejos de pared o azulejos vidriados)
Al rayar, ejercer menos presión
sobre la palanca para rayar y
quebrar 1
Restos de rotura se encuentran debajo de la
superficie de apoyo amortiguada 6Retirar los restos de rotura
El azulejo ya se quiebra
al rayar La presión de apriete al rayar el azulejo es demasiado alta (p. ej. en azulejos “blandos”
como azulejos de pared o azulejos vidriados)
Al rayar, ejercer menos presión
sobre la palanca para rayar y
quebrar 1
El azulejo no se rompe a
lo largo de la línea de
corte
La presión de apriete al rayar el azulejo es
demasiado pequeña (p. ej. en azulejos “duros”
como gres fino, azulejos de piso o azulejos
resistentes a las heladas)
Al rayar, ejercer más presión sobre
la palanca para rayar y quebrar 1
No bloquear el riel guía 4Para el bloqueo, apretar hacia
abajo la palanca de fijación 10 8
Rueda de corte 3sin filo Cambiar la rueda de corte 3E
El azulejo se quiebra
incorrectamente en el
corte paralelo
El macho para quebrar 2no se ha colocado al
final del azulejo Colocar el macho para quebrar 2 bien al final del azulejo 11a
El azulejo se quiebra
incorrectamente en el
corte diagonal
Elmacho paraquebrar 2se hacolocadoal final
del azulejo Colocarelmachoparaquebrar2un poco delante de las reglas/tope 511b
El azulejo no está asenta-
do en forma estable
sobre la superficie de
apoyo 6
El azulejo es más ancho que la superficie de
apoyo 6PTC 640: Desplegar el ensanchamiento del
apoyo 11 C
La rueda de corte 3se
atasca/avanza a tirones
al rayar
La presión de apriete al rayar el azulejo es
demasiado alta Al rayar, ejercer menos presión sobre la palanca para rayar y
quebrar 1
OBJ_BUCH-2139-002.book Page 20 Friday, January 15, 2016 4:17 PM
