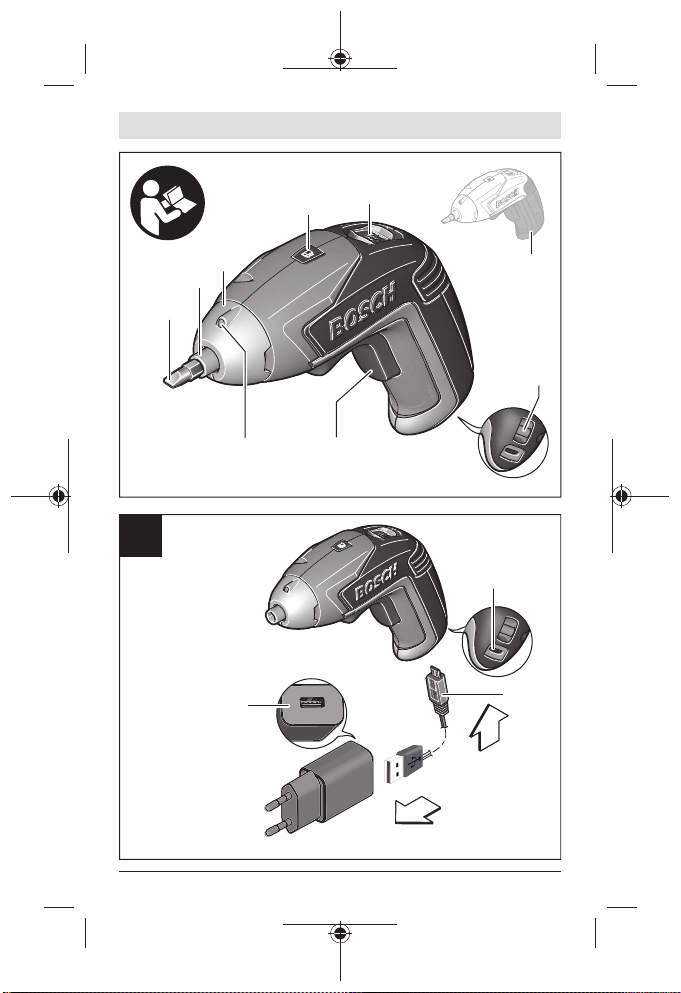

(1)
(2) (3)
(4) (5)
(6)
(11)
(7)(8)
(12)
(13)
(14)
A
Bosch Power Tools 1 609 92A 4SG | (25.02.2019)

4 |
(1)
(2)
(3)
(8)

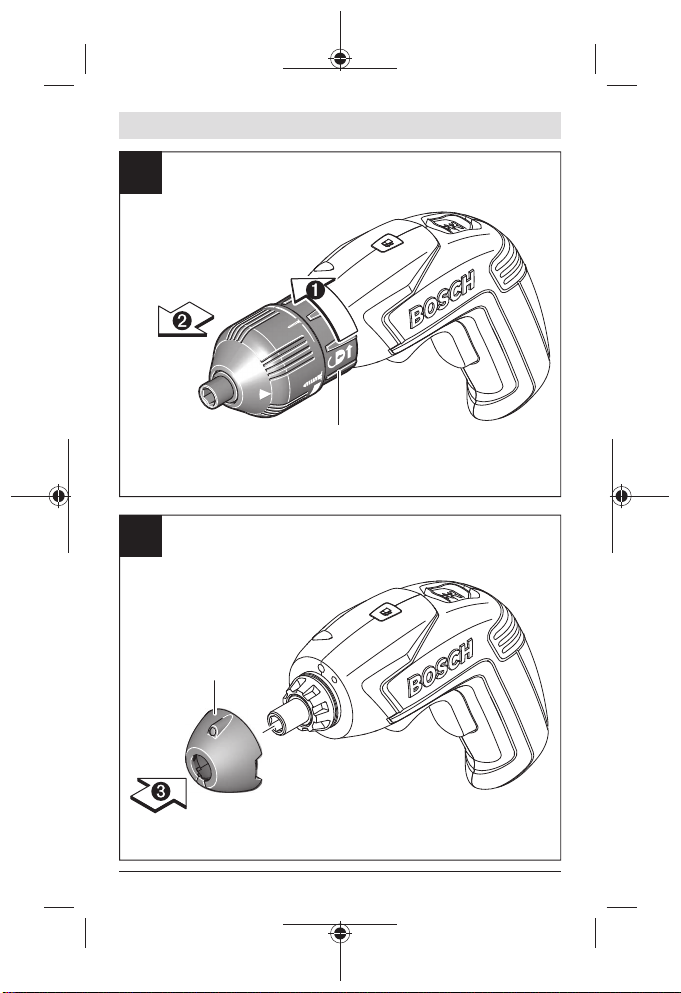

C
B
(1)
(10)
(9)
1 609 92A 4SG | (25.02.2019) Bosch Power Tools

| 5

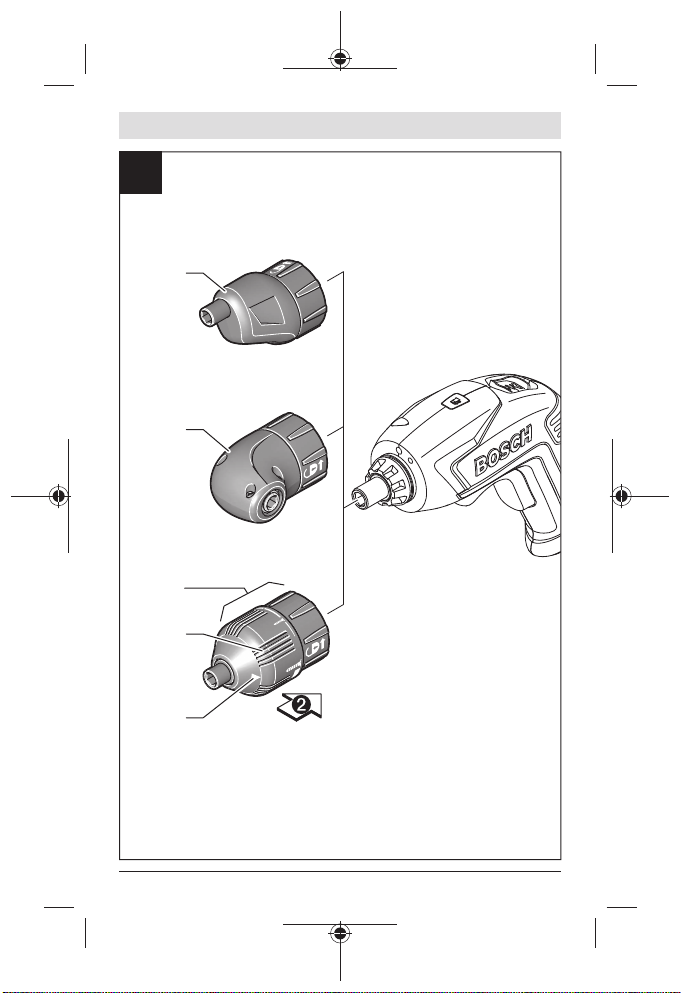

(15)
D
(16)
(17)
(18)
(19)
Bosch Power Tools 1 609 92A 4SG | (25.02.2019)

6 |
(3)
F
E
(20)
1 609 92A 4SG | (25.02.2019) Bosch Power Tools

Deutsch | 7
Deutsch
Sicherheitshinweise
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisun-
gen, Bebilderungen und technischen Daten, mit
denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhal-
tung der Sicherheitshinweise und nachfolgenden Anweisungen können elek-
trischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zu-
kunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ be-
zieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf ak-
kubetriebene Elektrowerkzeuge (ohne Netzleitung).
Arbeitsplatzsicherheit
uHalten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unord-
nung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
uArbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährde-
ter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäu-
be befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die
Dämpfe entzünden können.
uHalten Sie Kinder und andere Personen während der Benutzung des
Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über
das Elektrowerkzeug verlieren.
Elektrische Sicherheit
uDer Anschlussstecker des Elektrowerkzeuges muss in die Steckdose
passen. Der Stecker darf in keiner Weise verändert werden. Verwen-
den Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elek-
trowerkzeugen. Unveränderte Stecker und passende Steckdosen verrin-
gern das Risiko eines elektrischen Schlages.
uVermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von
Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöh-
tes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
Bosch Power Tools 1 609 92A 4SG | (25.02.2019)

8 | Deutsch
uHalten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindrin-
gen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektri-
schen Schlages.
uZweckentfremden Sie die Anschlussleitung nicht, um das Elektro-
werkzeug zu tragen, aufzuhängen oder um den Stecker aus der
Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze,
Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder
verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen
Schlages.
uWenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden
Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet
sind. Die Anwendung einer für den Außenbereich geeigneten Verlänge-
rungsleitung verringert das Risiko eines elektrischen Schlages.
uWenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung
nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschal-
ter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko
eines elektrischen Schlages.
Sicherheit von Personen
uSeien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie
mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie
kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss
von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Un-
achtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften
Verletzungen führen.
uTragen Sie persönliche Schutzausrüstung und immer eine Schutzbril-
le. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutsch-
feste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und
Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
uVermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern
Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an
die Stromversorgung und/oder den Akku anschließen, es aufnehmen
oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger
am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung
anschließen, kann dies zu Unfällen führen.
uEntfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie
das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der
1 609 92A 4SG | (25.02.2019) Bosch Power Tools

Deutsch | 9
sich in einem drehenden Geräteteil befindet, kann zu Verletzungen füh-
ren.
uVermeiden Sie eine abnormale Körperhaltung. Sorgen Sie fur einen
sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch
können Sie das Elektrowerkzeug in unerwarteten Situationen besser kon-
trollieren.
uTragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder
Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden
Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich be-
wegenden Teilen erfasst werden.
uWenn Staubabsaug- und -auffangeinrichtungen montiert werden
können, sind diese anzuschließen und richtig zu verwenden. Verwen-
dung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
uWiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht
über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn
Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut
sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren
Verletzungen führen.
Verwendung und Behandlung des Elektrowerkzeugs
uÜberlasten Sie das Elektrowerkzeug nicht. Verwenden Sie fur Ihre
Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden
Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leis-
tungsbereich.
uBenutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein
Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist ge-
fährlich und muss repariert werden.
uZiehen Sie den Stecker aus der Steckdose und/oder entfernen Sie
einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vorneh-
men, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weg-
legen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start
des Elektrowerkzeuges.
uBewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reich-
weite von Kindern auf. Lassen Sie keine Personen das Elektrowerk-
zeug benutzen, die mit diesem nicht vertraut sind oder diese Anwei-
sungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn
sie von unerfahrenen Personen benutzt werden.
Bosch Power Tools 1 609 92A 4SG | (25.02.2019)

10 | Deutsch
uPflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt.
Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und
nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die
Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie be-
schädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle
haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
uHalten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte
Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weni-
ger und sind leichter zu führen.
uVerwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw.
entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch
von Elektrowerkzeugen fur andere als die vorgesehenen Anwendungen
kann zu gefährlichen Situationen führen.
uHalten Sie Griffe und Griffflächen trocken, sauber und frei von Öl
und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedie-
nung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situatio-
nen.
Verwendung und Behandlung des Akkuwerkzeugs
uLaden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller
empfohlen werden. Durch ein Ladegerät, das fur eine bestimmte Art von
Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus ver-
wendet wird.
uVerwenden Sie nur die dafür vorgesehenen Akkus in den Elektro-
werkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen
und Brandgefahr führen.
uHalten Sie den nicht benutzten Akku fern von Büroklammern, Mün-
zen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallge-
genständen, die eine Überbrückung der Kontakte verursachen könn-
ten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen
oder Feuer zur Folge haben.
uBei falscher Anwendung kann Flüssigkeit aus dem Akku austreten.
Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser
abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zu-
sätzliche ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann
zu Hautreizungen oder Verbrennungen führen.
1 609 92A 4SG | (25.02.2019) Bosch Power Tools

Deutsch | 11
uBenutzen Sie keinen beschädigten oder veränderten Akku. Beschä-
digte oder veränderte Akkus können sich unvorhersehbar verhalten und
zu Feuer, Explosion oder Verletzungsgefahr führen.
uSetzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen
aus. Feuer oder Temperaturen über 130°C können eine Explosion her-
vorrufen.
uBefolgen Sie alle Anweisungen zum Laden und laden Sie den Akku
oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanlei-
tung angegebenen Temperaturbereichs. Falsches Laden oder Laden
außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstö-
ren und die Brandgefahr erhöhen.
Service
uLassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal
und nur mit Original-Ersatzteilen reparieren. Damit wird sicherge-
stellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
uWarten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus
sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen
erfolgen.
Sicherheitshinweise für Schrauber
uHalten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn
Sie Arbeiten ausführen, bei denen die Schraube verborgene Strom-
leitungen treffen kann. Der Kontakt der Schraube mit einer spannungs-
führenden Leitung kann auch metallene Geräteteile unter Spannung set-
zen und zu einem elektrischen Schlag führen.
uVerwenden Sie geeignete Suchgeräte, um verborgene Versorgungs-
leitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsge-
sellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektri-
schem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion
führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.
uHalten Sie das Elektrowerkzeug gut fest. Beim Festziehen und Lösen
von Schrauben können kurzzeitig hohe Reaktionsmomente auftreten.
uBringen Sie vor allen Arbeiten am Gerät (z.B. Wartung, Werkzeug-
wechsel, etc.) sowie bei dessen Transport und Aufbewahrung den
Drehrichtungsumschalter in Mittelstellung. Bei unbeabsichtigtem Be-
tätigen des Ein-/Ausschalters besteht Verletzungsgefahr.
Bosch Power Tools 1 609 92A 4SG | (25.02.2019)

12 | Deutsch
uSichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraub-
stock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.
uWarten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist,
bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum
Verlust der Kontrolle über das Elektrowerkzeug führen.
Schützen Sie das Elektrowerkzeug vor Hitze, z. B. auch
vor dauernder Sonneneinstrahlung, Feuer, Wasser und
Feuchtigkeit. Es besteht Explosionsgefahr.
Sicherheitshinweise für Ladegeräte
uDieses Ladegerät ist nicht vorgesehen für
die Benutzung durch Kinder und Personen
mit eingeschränkten physischen, sensori-
schen oder geistigen Fähigkeiten oder man-
gelnder Erfahrung und Wissen. Dieses Lade-
gerät kann von Kindern ab 8 Jahren und
Personen mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten
oder mangelnder Erfahrung und Wissen be-
nutzt werden, wenn sie durch eine für ihre
Sicherheit verantwortliche Person beauf-
sichtigt werden oder von dieser im sicheren
Umgang mit dem Ladegerät eingewiesen
worden sind und die damit verbundenen Ge-
fahren verstehen. Andernfalls besteht die Ge-
fahr von Fehlbedienung und Verletzungen.
1 609 92A 4SG | (25.02.2019) Bosch Power Tools

Deutsch | 13
uBeaufsichtigen Sie Kinder bei Benutzung,
Reinigung und Wartung. Damit wird sicherge-
stellt, dass Kinder nicht mit dem Ladegerät
spielen.
Halten Sie das Ladegerät von Regen oder Nässe fern. Das Eindrin-
gen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen
Schlages.
uLaden Sie das Elektrowerkzeug nur mit dem mitgelieferten Ladege-
rät.
uHalten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Ge-
fahr eines elektrischen Schlages.
uÜberprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker.
Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen.
Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von quali-
fiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren.
Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines
elektrischen Schlages.
uBetreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund
(z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der
beim Laden auftretenden Erwärmung des Ladegerätes besteht Brandge-
fahr.
Produkt- und Leistungsbeschreibung
Lesen Sie alle Sicherheitshinwei-
se und Anweisungen. Versäumnis-
se bei der Einhaltung der Sicher-
heitshinweise und Anweisungen
können elektrischen Schlag, Brand
und/oder schwere Verletzungen verursachen.
Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.
Bosch Power Tools 1 609 92A 4SG | (25.02.2019)

14 | Deutsch
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt zum Eindrehen und Lösen von Schrau-
ben.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Dar-
stellung des Elektrowerkzeuges auf der Grafikseite.
(1) SchrauberbitA)
(2) Werkzeugaufnahme
(3) Gummikappe
(4) Akku-Ladezustandsanzeige
(5) Drehrichtungsumschalter
(6) Aufhängeöse
(7) Ein-/Ausschalter
(8) Punktlinse
(9) Streulinse
(10) Arbeitslicht
(11) Handgriff (isolierte Grifffläche)
(12) Buchse für Ladekabel
(13) Ladekabel
(14) Ladegerät
(15) ExzenteraufsatzA)
(16) WinkelaufsatzA)
(17) DrehmomentaufsatzA)
(18) Einstellring DrehmomentvorwahlA)
(19) Markierung für DrehmomenteinstellungA)
(20) EntriegelungsringA)
A) Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Liefer-
umfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.
1 609 92A 4SG | (25.02.2019) Bosch Power Tools

Deutsch | 15
Technische Daten
Akku-Schrauber IXO
Sachnummer 3 603 JA8 0..
Nennspannung V= 3,6
Leerlaufdrehzahl min-1 215
max. Drehmoment harter/weicher
Schraubfall nach ISO 5393 Nm 4,5/3
max. Schrauben-Ø mm 5
Gewicht entsprechend
EPTA-Procedure 01:2014 kg 0,30
erlaubte Umgebungstemperatur
– beim Laden °C 0…+45
– beim BetriebA)B) und bei Lagerung °C –20…+50
Akku Li-Ionen
Kapazität Ah 1,5
Energie Wh 5,4
Anzahl der Akkuzellen 1
Ladegerät
Sachnummer 2 609 120 713 (EU)
1 600 A00 3RK (EU)
2 609 120 718 (UK)
1 600 A00 48V (UK)
2 609 120 717 (AUS)
1 600 A00 48U (AUS)
Ladezeit h 3
Schutzklasse / II
Ladekabel
Bosch Power Tools 1 609 92A 4SG | (25.02.2019)

16 | Deutsch
Akku-Schrauber IXO
Sachnummer 1 607 000 CG9 (EU/
UK/AUS)
A) eingeschränkte Leistung bei Temperaturen <0 °C
B) Der Überhitzungsschutz stoppt das Elektrowerkzeug bei Temperaturen >+65°C.
Geräusch-/Vibrationsinformation
Geräuschemissionswerte ermittelt entsprechend EN62841-2-2.
Der A-bewertete Schalldruckpegel des Elektrowerkzeugs ist typischerweise
kleiner als 70 dB(A). Unsicherheit K = 3 dB. Der Geräuschpegel beim Arbei-
ten kann 80 dB(A) überschreiten.
Gehörschutz tragen!
Schwingungsgesamtwerte ah (Vektorsumme dreier Richtungen) und Unsi-
cherheit K ermittelt entsprechend EN62841-2-2:
Schrauben: ah <2,5 m/s2, K = 1,5 m/s2
Der in diesen Anweisungen angegebene Schwingungspegel und der Ge-
räuschemissionswert sind entsprechend einem genormten Messverfahren
gemessen worden und können für den Vergleich von Elektrowerkzeugen mit-
einander verwendet werden. Sie eignen sich auch für eine vorläufige Ein-
schätzung der Schwingungs- und Geräuschemission.
Der angegebene Schwingungspegel und der Geräuschemissionswert reprä-
sentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn
allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichen-
den Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kön-
nen der Schwingungspegel und der Geräuschemissionswert abweichen.
Dies kann die Schwingungs- und Geräuschemission über den gesamten Ar-
beitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungs- und Geräuschemissionen
sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abge-
schaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann
die Schwingungs- und Geräuschemissionen über den gesamten Arbeitszeit-
raum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor
der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektro-
werkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der
Arbeitsabläufe.
1 609 92A 4SG | (25.02.2019) Bosch Power Tools

Deutsch | 17
Montage
uBringen Sie vor allen Arbeiten am Gerät (z.B. Wartung, Werkzeug-
wechsel, etc.) sowie bei dessen Transport und Aufbewahrung den
Drehrichtungsumschalter in Mittelstellung. Bei unbeabsichtigtem Be-
tätigen des Ein-/Ausschalters besteht Verletzungsgefahr.
Akku laden (siehe Bild A)
uBenutzen Sie kein anderes Ladegerät. Das mitgelieferte Ladegerät ist
auf den in Ihrem Elektrowerkzeug eingebauten Li-Ionen-Akku abge-
stimmt.
uBeachten Sie die Netzspannung! Die Spannung der Stromquelle muss
mit den Angaben auf dem Typenschild des Ladegerätes übereinstimmen.
Mit 230 V gekennzeichnete Ladegeräte können auch an 220 V betrieben
werden.
Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des
Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollstän-
dig im Ladegerät auf.
Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer
zu verkürzen. Eine Unterbrechung des Ladevorganges schädigt den Akku
nicht.
Der Li-Ionen-Akku ist gegen Tiefentladung geschützt. Bei entladenem Akku
wird das Elektrowerkzeug durch eine Schutzschaltung abgeschaltet: Das
Einsatzwerkzeug bewegt sich nicht mehr und ein leises Pfeifgeräusch ist zu
hören.
uDrücken Sie nach dem automatischen Abschalten des Elektrowerk-
zeuges nicht weiter auf den Ein-/Ausschalter. Der Akku kann beschä-
digt werden.
Leuchtet die Akku-Ladezustandsanzeige (4) bei halb gedrücktem Ein-/Aus-
schalter (7) rot auf, hat der Akku weniger als 30% seiner Kapazität und soll-
te aufgeladen werden.
Zum Laden stecken Sie das Ladekabel (13) in die Buchse (12) an der Unter-
seite des Handgriffs und in das Ladegerät (14). Stecken Sie den Netzstecker
des Ladegerätes (14) anschließend in die Steckdose.
Der Ladevorgang wird bei vollständig gedrücktem Ein/Ausschalter (7) unter-
brochen.
Bosch Power Tools 1 609 92A 4SG | (25.02.2019)

18 | Deutsch
Die Akku-Ladezustandsanzeige (4) zeigt den Ladefortschritt an. Beim Lade-
vorgang leuchtet die Anzeige grün. Leuchtet die Akku-Ladezustandsanzeige
(4) nicht mehr, ist der Akku vollständig geladen.
Beim Ladevorgang erwärmt sich der Handgriff des Elektrowerkzeuges. Dies
ist normal.
Bei längerem Nichtgebrauch trennen Sie das Ladegerät vom Stromnetz.
Das Elektrowerkzeug kann während des Ladevorgangs nicht benutzt wer-
den; es ist nicht defekt, wenn es während des Ladevorgangs nicht funktio-
niert.
uSchützen Sie das Ladegerät vor Nässe!
Beachten Sie die Hinweise zur Entsorgung.
Werkzeugwechsel (siehe Bild B)
uVerwenden Sie keine 2-seitigen Schrauberklingen, die länger als
25mm sind.
Setzen Sie das Schrauberbit (1) direkt in die Werkzeugaufnahme (2) ein.
Arbeitslicht einstellen (siehe Bild C)
Je nach Bedarf können Sie durch Drehen der Gummikappe (3) das Arbeits-
licht (10) fokussiert oder gestreut einsetzen. ➊ Ziehen Sie hierzu die Gum-
mikappe nach vorne ab und ➋ setzen Sie diese mit der entsprechenden Lin-
se wieder auf die Werkzeugaufnahme (2) auf.
Exzenteraufsatz/Winkelaufsatz/Drehmomentaufsatz (siehe
Bilder C – F)
Mit dem Exzenteraufsatz (15) können Sie randnah schrauben.
Mit dem Winkelaufsatz (16) können Sie an schwer zugänglichen Stellen Ver-
schraubungen durchführen.
Mit dem Einstellring Drehmomentvorwahl (18) am Drehmomentaufsatz
(17) können Sie das benötigte Drehmoment in 10 Stufen vorwählen. Bei
richtiger Einstellung wird das Einsatzwerkzeug gestoppt, sobald die Schrau-
be bündig in das Material eingedreht ist bzw. das eingestellte Drehmoment
erreicht ist.
1 609 92A 4SG | (25.02.2019) Bosch Power Tools

Deutsch | 19
Montage (siehe Bilder C – D)
Zur Montage der Aufsätze ziehen Sie die Gummikappe (3) nach vorn ab. An-
schließend können die Aufsätze aufgesteckt werden. Eine Montage der Auf-
sätze um 45° versetzt ist möglich.
Demontage (siehe Bilder E – F)
Zur Demontage der Aufsätze drehen Sie den Entriegelungsring (20) in Dreh-
richtung ➊ und ziehen den Aufsatz nach vorn ab. Stecken Sie anschließend
die Gummikappe (3) wieder auf.
Betrieb
Inbetriebnahme
Drehrichtung einstellen
Mit dem Drehrichtungsumschalter (5) können Sie die Drehrichtung des
Elektrowerkzeuges ändern. Bei gedrücktem Ein-/Ausschalter (7) ist dies je-
doch nicht möglich.
uBetätigen Sie den Drehrichtungsumschalter (5) nur bei Stillstand des
Elektrowerkzeuges. Es kann sonst Schaden nehmen.
Rechtslauf: Zum Eindrehen von Schrauben schieben Sie den Drehrich-
tungsumschalter (5) bis zum Anschlag nach vorne.
Linkslauf: Zum Lösen bzw. Herausdrehen von Schrauben schieben Sie den
Drehrichtungsumschalter (5) nach hinten.
Ein-/Ausschalten
Drücken Sie zur Inbetriebnahme des Elektrowerkzeuges den Ein-/Ausschal-
ter (7) und halten Sie ihn gedrückt.
Das Arbeitslicht (10) leuchtet bei leicht oder vollständig gedrücktem Ein-/
Ausschalter (7) und ermöglicht das Ausleuchten des Arbeitsbereiches bei
ungünstigen Lichtverhältnissen.
Um das Elektrowerkzeug auszuschalten, lassen Sie den Ein-/Ausschalter
(7) los.
Vollautomatische Spindelarretierung (Auto-Lock)
Bei nicht gedrücktem Ein-/Ausschalter (7) wird die Bohrspindel arretiert.
Dies ermöglicht das Eindrehen von Schrauben auch bei entladenem Akku
bzw. das Verwenden des Elektrowerkzeuges als Schraubendreher.
Bosch Power Tools 1 609 92A 4SG | (25.02.2019)

20 | Deutsch
uDrücken Sie bei blockierter Bohrspindel den Ein-/Ausschalter (7)
nicht länger als 15 Sekunden. Das Elektrowerkzeug kann sonst be-
schädigt werden.
Arbeitshinweise
uSetzen Sie das Elektrowerkzeug nur ausgeschaltet auf die Schraube
auf. Sich drehende Einsatzwerkzeuge können abrutschen.
Wartung und Service
Wartung und Reinigung
uBringen Sie vor allen Arbeiten am Gerät (z.B. Wartung, Werkzeug-
wechsel, etc.) sowie bei dessen Transport und Aufbewahrung den
Drehrichtungsumschalter in Mittelstellung. Bei unbeabsichtigtem Be-
tätigen des Ein-/Ausschalters besteht Verletzungsgefahr.
uHalten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um
gut und sicher zu arbeiten.
Ist der Akku nicht mehr funktionsfähig, wenden Sie sich bitte an eine autori-
sierte Kundendienststelle für Bosch-Elektrowerkzeuge.
Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von
Bosch oder einer autorisierten Kundendienststelle für Bosch-Elektrowerk-
zeuge auszuführen, um Sicherheitsgefährdungen zu vermeiden.
Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüfverfah-
ren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienst-
stelle für Bosch-Elektrowerkzeuge ausführen zu lassen.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt
die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an.
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres
Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen
zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu un-
seren Produkten und deren Zubehör.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt
die 10-stellige Sachnummer laut Typenschild des Produkts an.
