Bohrhammer
Rotary Hammer
Marteau perforateur
Martillo perforador
Typ 3 611 B67 200 = GBH 2-28 DFV
Attention: Repair, modification, and testing of power tools must be carried out in
accordance with the generally recognised principles of engineering practise. Safety
regulations according to DIN VDE, CEE, AFNOR and further regulations applicable in
individual countries must be observed.
Beachten: Instandsetzung, Änderung und Prüfung von Elektrowerkzeugen sind
fachgerecht durchzuführen. Die Sicherheitsvorschriften nach DIN VDE, CEE,AFNOR und
weitere in den einzelnen Ländern gültigen Vorschriften sind einzuhalten.
Obsérvese: La reparación, modificación y verificación de herramientas electricas mano
debe efectuarse en forma técnicamente correcta. Respetar las normas de seguridad
segun DIN VDE, CEE, AFNOR, asi como otras disposiciones vigentes en los distinos
paises.
Attention: La remise en état, la modification et le controle des outils électriques doivent
etre ef- fectués par des personnes qualifiées. Il convient de respecter les prescriptions
de sécurite selon DIN VDE, CEE, AFNOR, ainsi que les réglementations en vigueur dans le
pays concerné.
3 611 B67 200 - D01 (2012-01)
Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen

890
825
821
Démontage Desmontaje
Zerlegen Disassembly

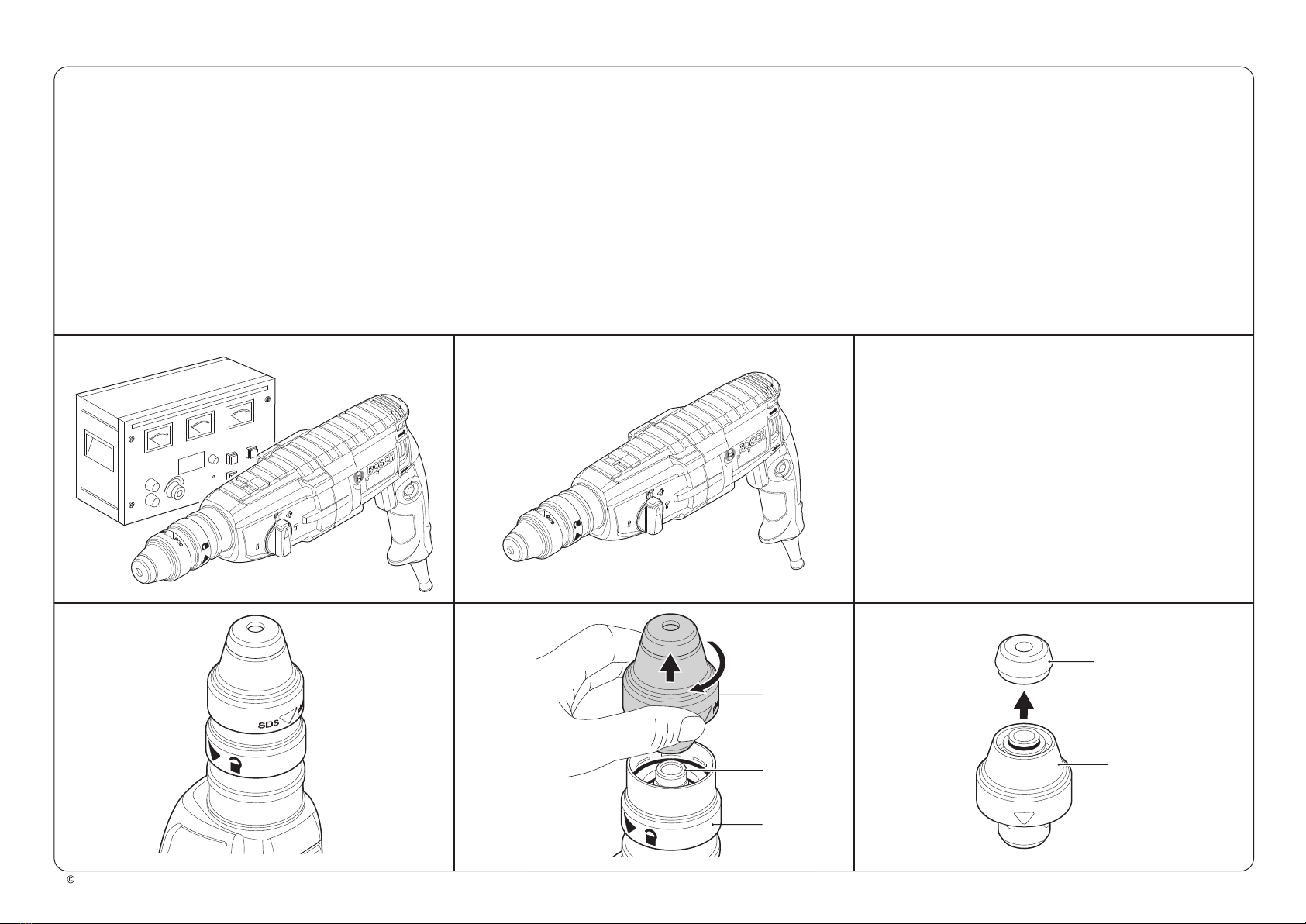

1. Effectuer un contrôle préliminaire.
Attention:
Respecter les instructions de sécu-
rité selon DIN, VDE,CEE, AFNOR
et les autres instructions valables
dans les pays respectifs.
1. Realizar control de recepción.
Atención:
Atenerse a las prescripciones de
seguridad según DIN, VDE,CEE,
AFNOR y a las prescripciones adi-
cionales específicas que pudieran
existir en los respectivos países.
1. Eingangsprüfung durchführen.
Beachten:
Die Sicherheitsvorschriften nach
DIN, VDE, CEE, AFNOR und wei-
tere in den einzelnen Ländern gül-
tigen Vorschriften sind einzuhalten.
Für die Demontage werden handels-
übliche Werkzeuge benötigt.
1. Carry out power supply check.
Attention:
Safety regulations according to DIN,
VDE, CEE, AFNOR and further
regulations applicable in individual
countries must be observed.
Use normal trade tools by disassembly.
Pour le démontage, des outils en usa-
ge dans le commerce sont nécessaires.
Para el desmontaje no se precisan
herramientas especiales.
2. Zerlegen nach Explosions-, Schnittzeichnung
und diesem Instandsetzungshinweis.

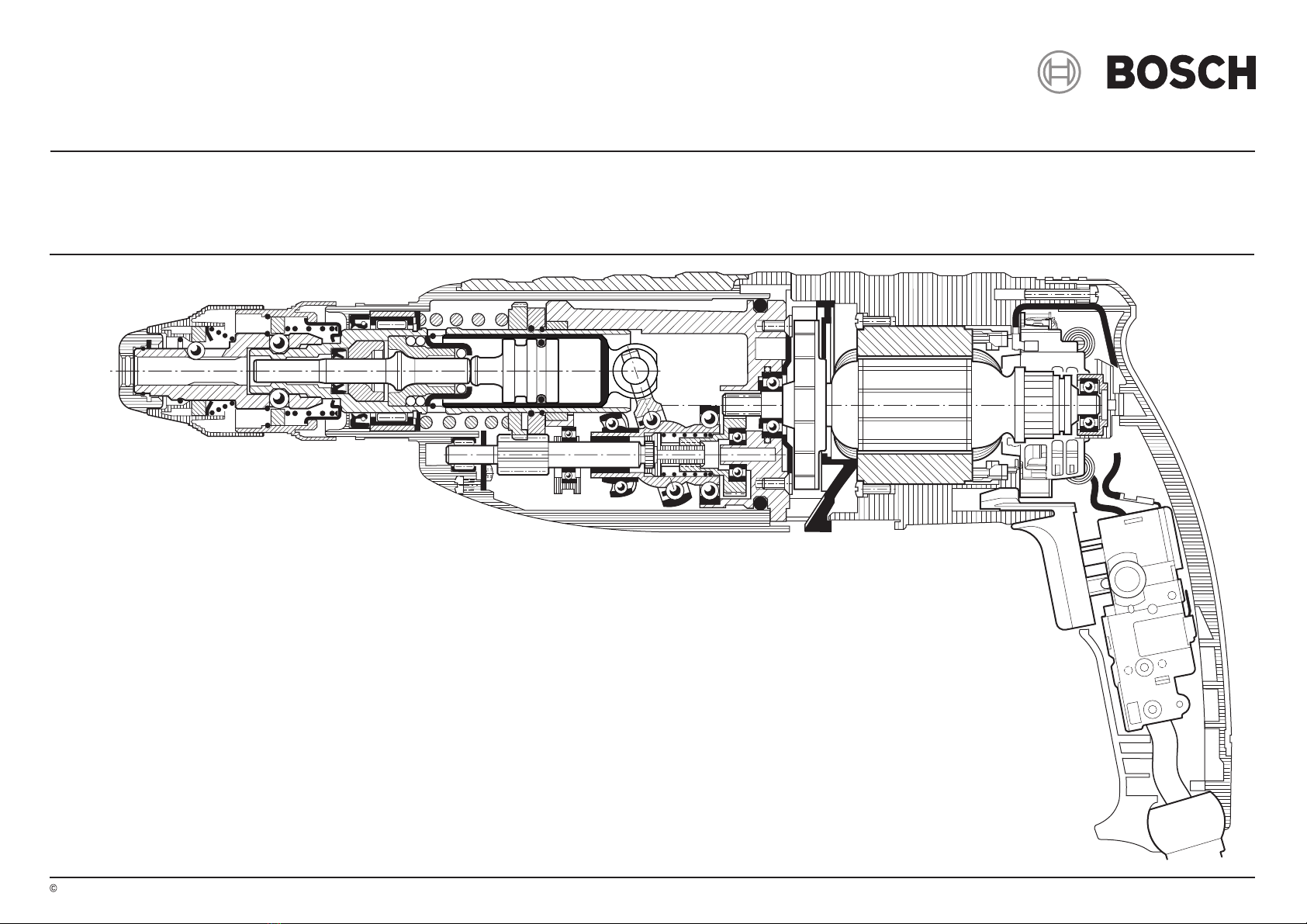

2. Disassembly useing explosion, cut-away
drawings and these repair instructions!
2. Démonter l'appareil suivant la vue éclatée, le
plan en coupe et ces instructions de réparation.
2. Realizar el desmontaje conforme a los dibujos
en perspectiva y en sección, y a estas
instrucciones de reparación.
3. 3.1 3.2
1. 2.
3 611 B67 200 - D02 (2012-01)
Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen
825
825/203

3 611 B67 200 - D03 (2012-01)
Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen
3.3
3.4
3.5
3.6
3.7
76
2,8 - 3,5 Nm
340
32/76 32
32
32
32/46
32/76
32/83
32/49
390/91
390/95
390/99
390/89
340
821
390/97
390/89

3 611 B67 200 - D04 (2012-01)
Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen
4.
4.3
4.1
5.0 5.1
4.2
340/63/64
340/63/64
340
340/68
340/63/64
340
340
340/68
340/68
340
Ausrastmoment der Sicherheitskupplung prüfen
Check release torque of safety clutch.
Controler le moment de désaccouplement
de l' accouplement de sécurité.
Comprobar el par de desenclava-
miento del embrague de seguridad
Bei 17 Nm und weniger - Kupplung ersetzen!
By 17 Nm and less - replace slipping clutch!
Ausrastmoment 24 - 32Nm
Slipping point of clutch
Couple de glessement
Momento de desenclavamiento
340/39
340/78
2,0 - 2,5 Nm
821

3
321/86 821
321/86
3 611 B67 200 - D05 (2012-01)
Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen
5.2
5.4 5.5 5.6
5.3
321/34
321/50
821821

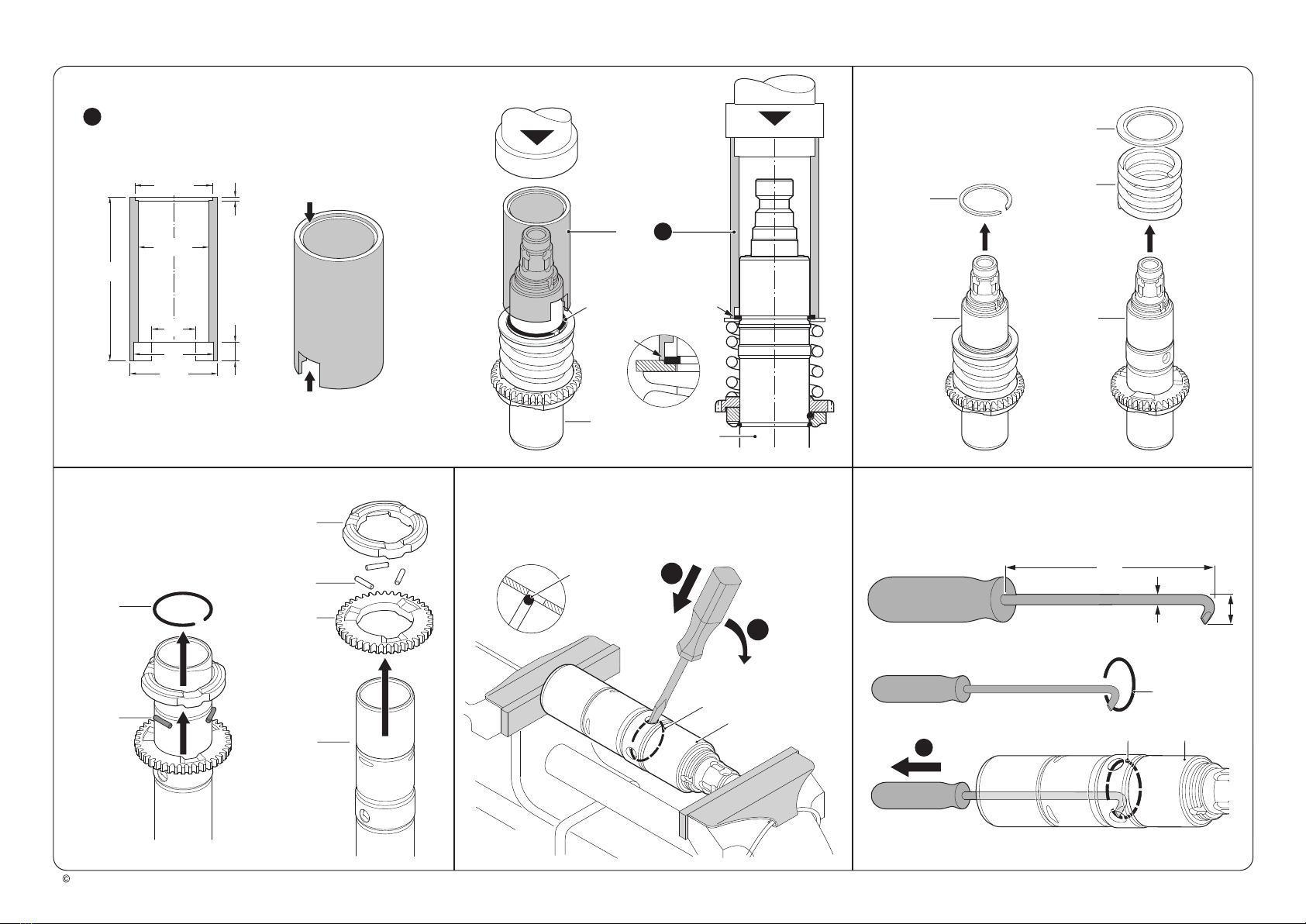

Hilfswerkzeug zum Selbstanfertigen
Auxiliary tool (for your own manufacture)
Outil auxiliaire (fabrication locale)
Utile (fabricación particular)
H
Ø30,2
Ø35,6
85
26 11
Ø42
2
38
Demontage / Disassembling
Demontage / Desmontar
Montage / Assembling
Montage / Montaje
Maße in mm
Dimensions in mm
Cotes en mm
Medidas en mm
H
Hülse
Sleeve
Douille
Manguito
821
321/72
321/72
321/72
321/72
821
321/38
321/37
321/37
321/87 321/22
821
2
1
Ø3 8
180
Hilfswerkzeug zum Selbstanfertigen
Auxiliary tool (for your own manufacture)
Outil auxiliaire (fabrication locale)
Utile (fabricación particular)
321/86
321/86
821

3 611 B67 200 - D06 (2012-01)
Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen

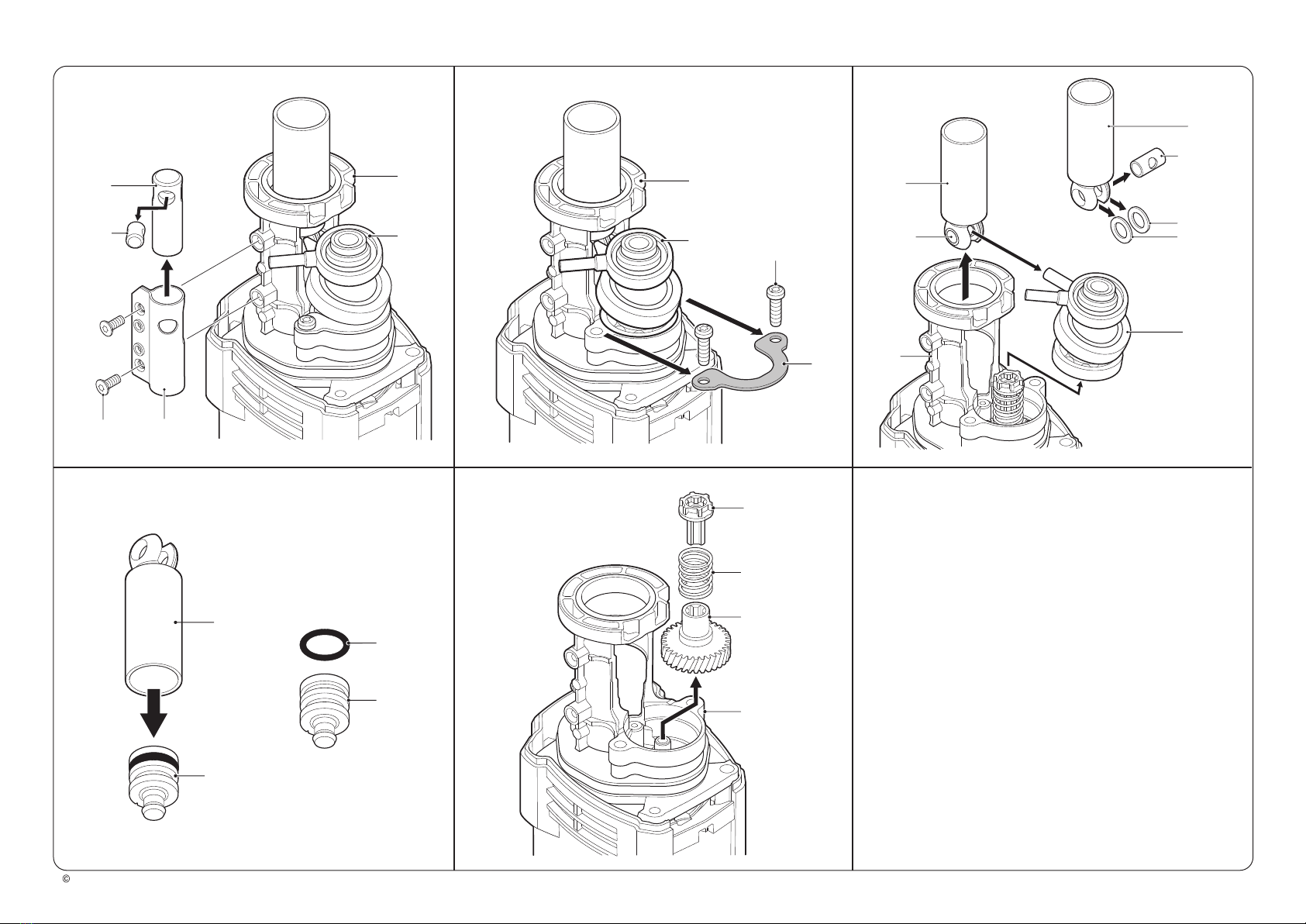

5.7
6.0
5.8
6.1 6.2
5.9
821
321/58
321/58
321/33
321/60
321/46
321/28
321/42
821
830
24
24
24/65
24
24/65
24 861
321/59
821

3 611 B67 200 - D07 (2012-01)
Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen

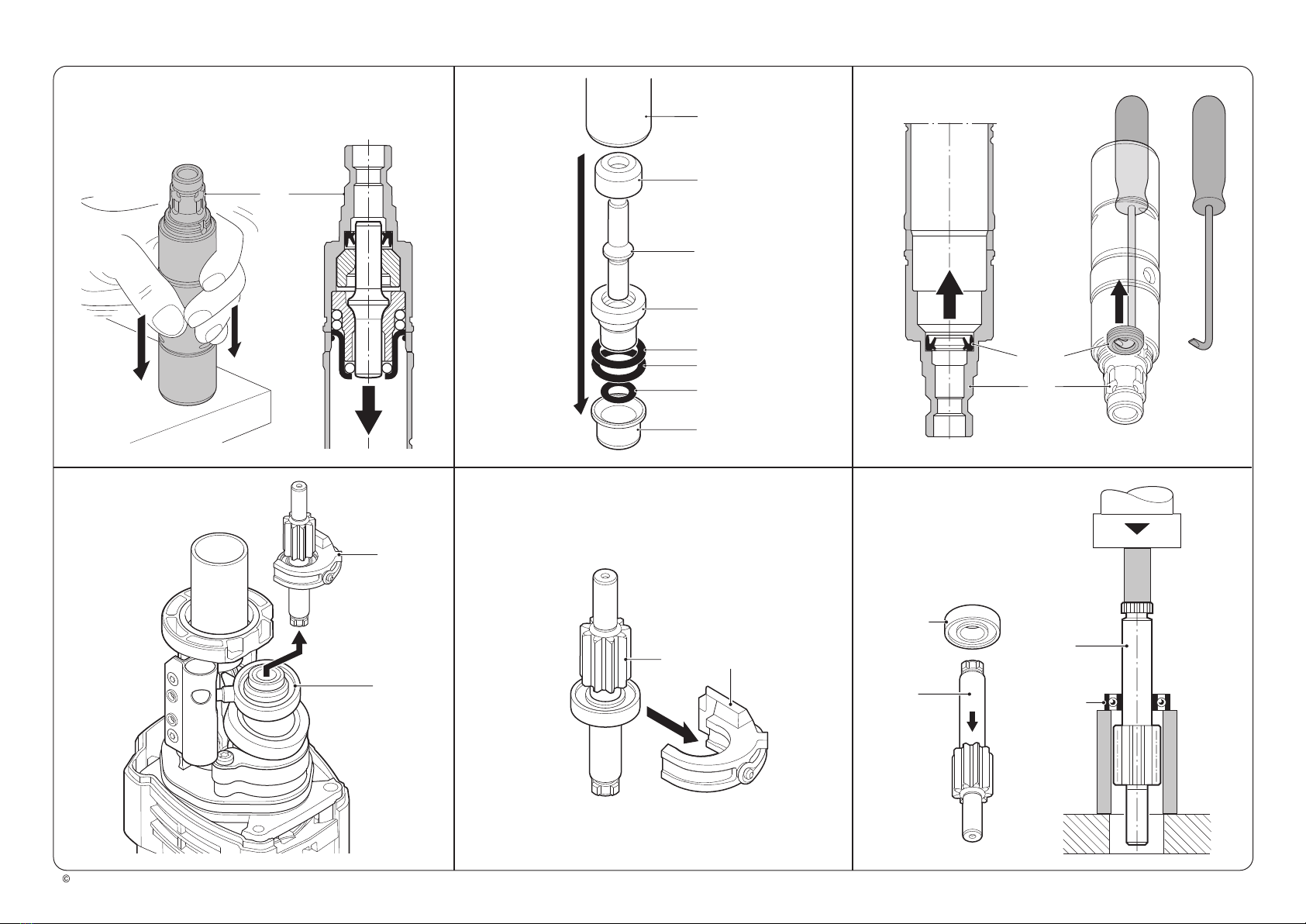

7.0
7.3
7.1
7.4 7.5
7.2
26/56
26
26/27
26/27
26/71
26/71
820
47
105
823
26
26/29
830
26
26/29
107
108 6,0-7,0 Nm
109
36
79 106
2,5-3,0 Nm
830 830
820 820
820

801
801
41
77
1,4 - 2,3 Nm
4/103
0,3 -0,6 Nm
0,3 -0,6 Nm
mit Loctite 222 gesichert
secured with Loctite 222
101
4/102
805
4/5
4/6
4/4
3 611 B67 200 - D08 (2012-01)
Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen

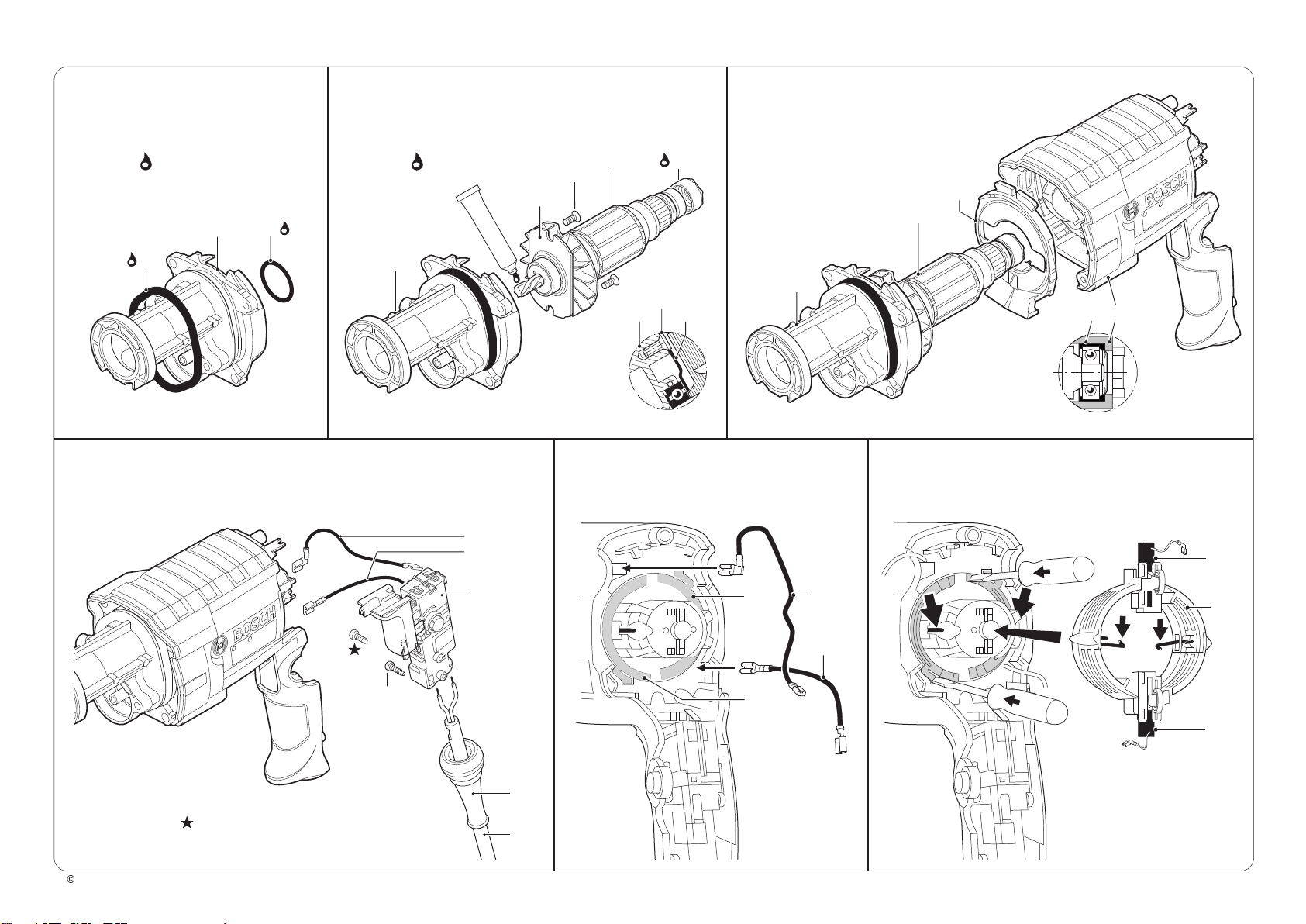

8.0
9.0
8.1
9.1 9.2
8.2
811
811
19
19 16
54 801
820
803
45
2,0-2,5 Nm
2,5-3,0 Nm
820
79
49
820 57
55
79
820
803 54
49

1 609 244 A29
(KDEW 8004/10)
1 609 244 A17
(KDEW 8004)
3/13
3/13
803
14
803
49
9.3 9.4 9.5
10.0 10.1 10.2
803 803
49
14
49
14
3 611 B67 200 - D09 (2012-01)
Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen
12
2
12
80 0,8 - 1,0 Nm
80 0,8 - 1,0 Nm
801 2
801

Montage nach Explosionszeichnung
und diesem Instandsetzungshinweis.
Alle Teile sind gereinigt, abgenutzte
und beschädigte Teile werden ersetzt.
Nur Original-Ersatzteile verwenden.
Zähne aller Zahnräder mit
Fett 1 615 430 001 bestreichen.
Bitte Schmierhinweise beachten!
Realizar el montaje conforme a los di-
bujos en perspectiva y a estas instruc-
ciones de reparacion.
Todas las piezas deben estar limpias.
Las piezas desgastadas o danadas de-
ben reemplazarse por piezas nuevas.
Utilizar solamente piezas de repuesto
originales.
Dientes engrasar 1 615 430 001.
Observar las instrucciones de lubricacion!
Le montage s'effeclue selon la vue
éclatée et les instructions de répara-
tion suivantes.
Toutes les pièces sont nettoyées, les
pièces usées ou endommagées doi-
vent être remplacées per des nouvelles.
Pour le replacement de piéces,
n'utiliser que des pièces d'origine.
Les dentes graisser 1 615 430 001.
Respecter les instructions de graissage!
Assembly useing explosion drawings
and these repair instructions!
Clean all parts, replace worn-out
and damaged parts.
Use only original spare parts!
Grease all gear teeth 1 615 430 001.
Please note lubrication instructions!
Montage MontajeZusammenbau Assembly
21.2
21.1
21.
22. 22.1
Hülse
Sleeve
Douille
Manguito
3/13
803
Maße in mm
Dimensions in mm
Cotes en mm
Medidas en mm
55,0
100,0
10-12
10-12
Hilfswerkzeug zum Selbstanfertigen
Auxiliary tool (for your own manufacture)
Outil auxiliaire (fabrication locale)
Utile (fabricación particular)
A
A
12
2
12
80 0,8 - 1,0 Nm
80 0,8 - 1,0 Nm
801
3 611 B67 200 - M10 (2012-01)
Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen
Hilfswerkzeug zum Selbstanfertigen
Auxiliary tool (for your own manufacture)
Outil auxiliaire (fabrication locale)
Utile (fabricación particular)
Maße in mm / Dimensions in mm
Cotes en mm / Medidas en mm
B
Hülse
Sleeve
Douille
Manguito
BHülse
Sleeve
Douille
Manguito
0,5 x 45$0,5 x 45$
-0,1
Ø9,1
Ø30
13,5 - 13,6
13,5 - 13,6
803
49
14
2
801
A
803
49
14
B
1 615 430 020
sofern ungefettet
if unlubricated
si n'est pas graisse
si no engrasado
1 615 430 020
sofern ungefettet
if unlubricated
si n'est pas graisse
si no engrasado

4/4
4/103
0,3 -0,6 Nm
0,3 -0,6 Nm
mit Loctite 222 gesichert
secured with Loctite 222
101
4/102
805
4/5
4/6
820
803
45
in Öl tauchen
insert in oil
le plonger dans l'huile
sumergir en aceite
in Öl tauchen
insert in oil
le plonger dans l'huile
sumergir en aceite
23.223.1
23.
24. 24.1 24.2
2,0-2,5 Nm
2,5-3,0 Nm
820 79 49
1615 430 001
3 611 B67 200 - M11 (2012-01)
Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen
820 57
55
79
820
803 54
49
Einbaulage beachten
Check installation position
Attention au positionnement
Téngase en cuenta la posición
de montaje
101
4/102
19
19
16
811
811
54 801

schwarz/braun an
black/brown on
blau an
blue on
0,3 -0,6 Nm
4/103
4/4
2
2
1
1
mit Loctite 222 sichern
secure with Loctite 222
801
41
77
1,4 - 2,3 Nm
101
4/102
4
101
4
4/102
Einbaulage beachten
Check installation position
Attention au positionnement
Téngase en cuenta la posición
de montaje

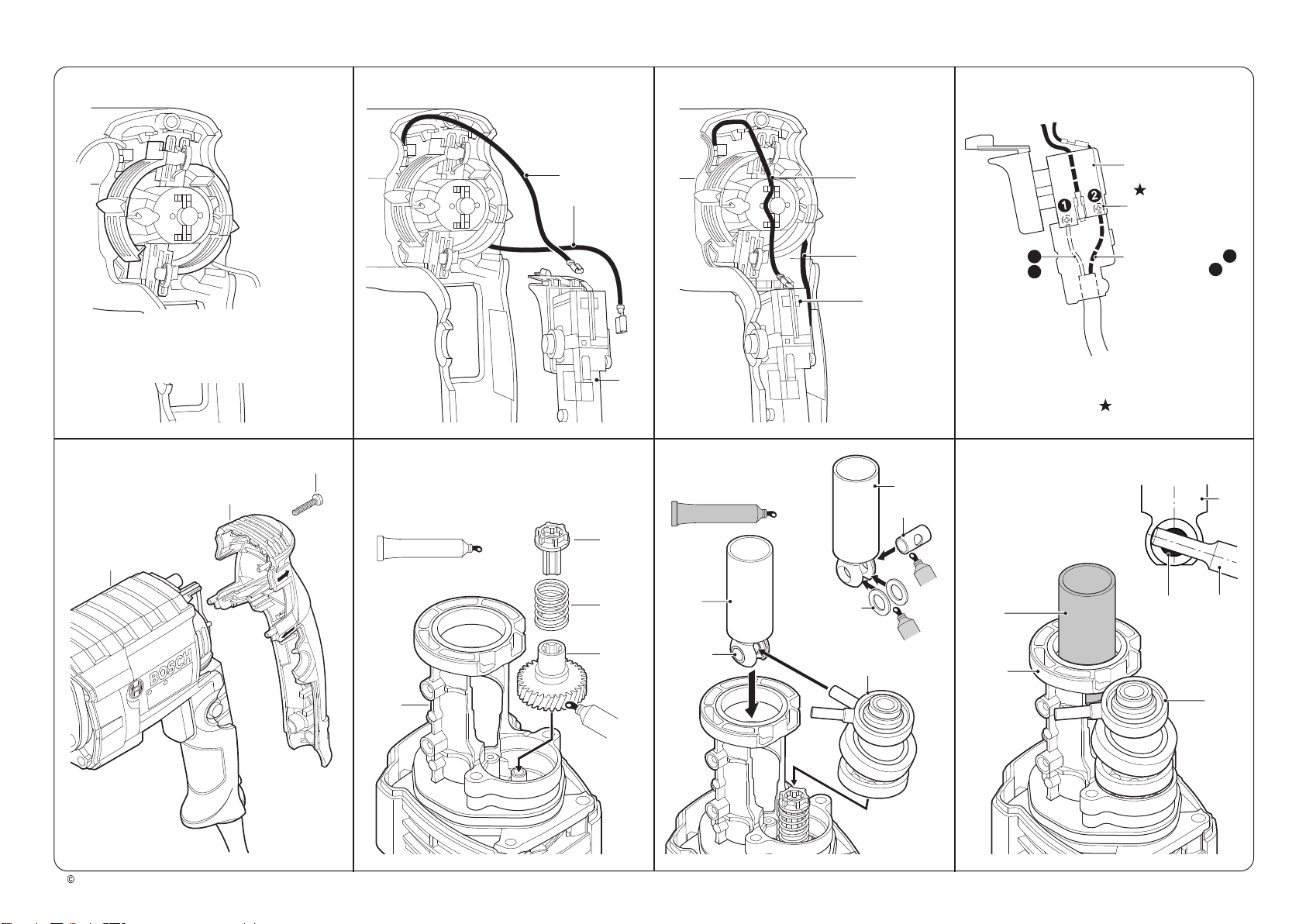

24.624.4 24.5
24.3
24.7 25.1 25.2 25.3
26/71
820
47
105
823
26
26/29 830
26
830
26/29
Gleitflächen einstreichen
Lubricate sliding surfaces
Enduire les parties mouvantes
engrasar las piezas movibles
1615 430 001
1615 430 020
fetten / graissees
grease / engrasar
Einbaulage beachten
Check installation position
Attention au positionnement
Téngase en cuenta la
posición de montaje
820
830
26
3 611 B67 200 - M12 (2012-01)
Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen
26
26/29
fetten / graissees
grease / engrasar

Maße in mm / Dimensions in mm
Cotes en mm / Medidas en mm
29,3
29,3
Hilfswerkzeug zum Selbstanfertigen
Auxiliary tool (for your own manufacture)
Outil auxiliaire (fabrication locale)
Utile (fabricación particular)
Hilfswerkzeug Pos. 24
Auxiliary tool
Outil auxiliaire
Utile
BHülse
Sleeve
Douille
Manguito
Ø22
Ø10
25.5
25.4
25.6 25.7 25.8 25.9
3 611 B67 200 - M13 (2012-01)
Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen
24
24/65
B
24
24/65
B
24 861
24
830
830
24
24
6,0-7,0 Nm
24
109
36
830 830
36

321/33
321/60
321/58
321/46
321/28
321/42
321/59
821
821
Gleitflächen einstreichen
Lubricate sliding surfaces
Enduire les parties mouvantes
engrasar las piezas movibles
015
015
015
015
015
015
015
26.4 26.5 27.
3 611 B67 200 - M14 (2012-01)
Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen
107
830
108
mit Fett fixieren
attach with grease
lubrifier
lubricar con grasa
107
108
106
830
106
79
ölen / huile
oil / engrasar
SAE 20W
2,5-3,0 Nm
24
26. 26.1 26.2 26.3
26/27
26
830
Gleitflächen einstreichen
Lubricate sliding surfaces
Enduire les parties mouvantes
engrasar las piezas movibles
1615 430 020
830
in Öl tauchen
insert in oil
le plonger dans l'huile
sumergir en aceite
1615 430 001
fetten / graissees
grease / engrasar
innen fetten
grease inside
surface
26/56
26/27
26/56
in Öl tauchen
insert in oil
le plonger dans l'huile
sumergir en aceite
1615 430 015
Schutzbacken
Vice jaws
Mâchoires d'étau
Mordazas para
tornillo
107108

821

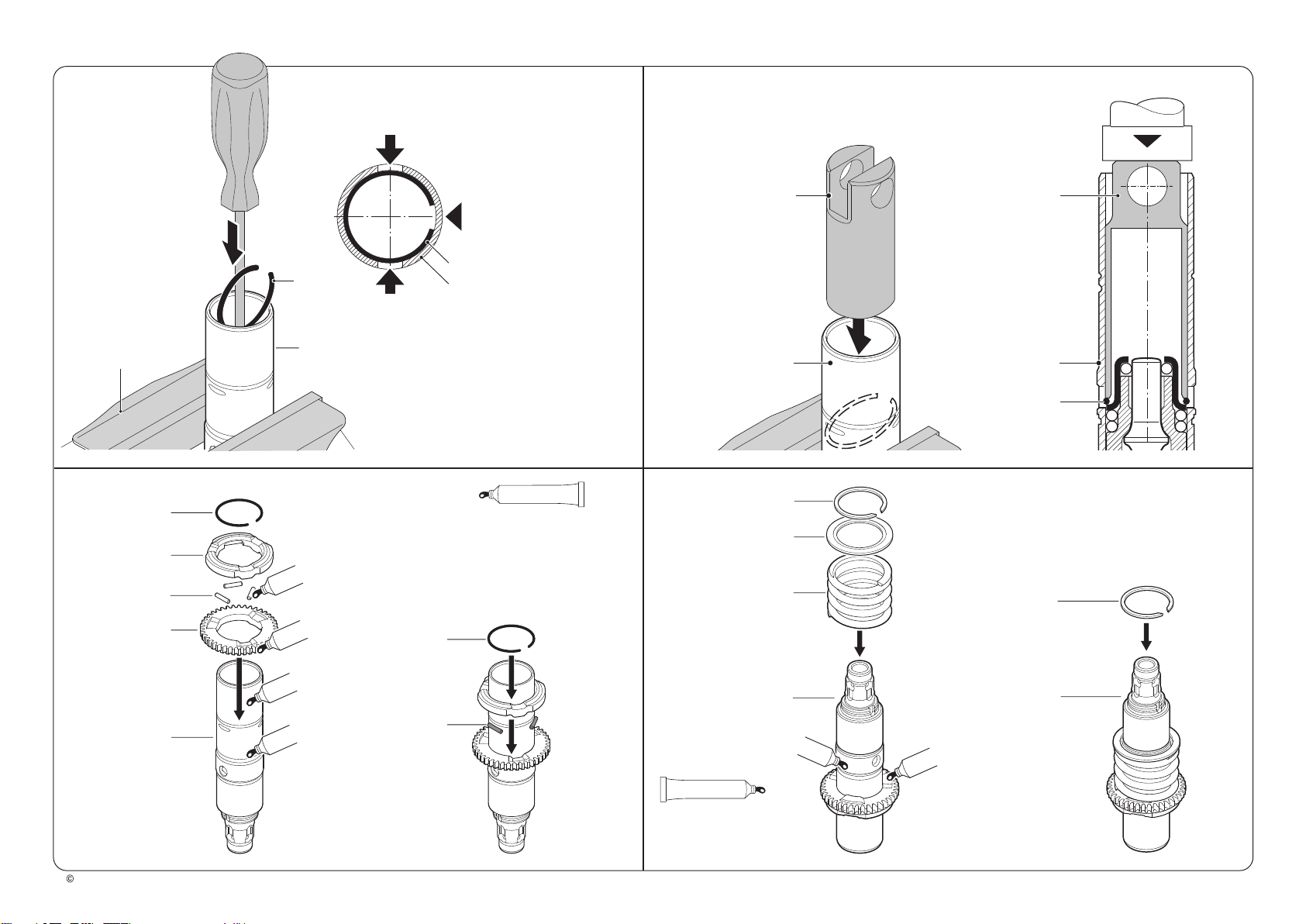

27.3 27.4
3 611 B67 200 - M15 (2012-01)
Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen
27.1 27.2
Einbaulage beachten
Check installation position
Attention au positionnement
Téngase en cuenta la posi-
ción de montaje
Spreng-Öffnung muß zwischen
den beiden Bohrungen liegen.
Retaining spring gap must lie
between the two bore-holes.
821
321/86
821
321/86
Schutzbacken
Vice jaws
Mâchoires d'étau
Mordazas para
tornillo
Hilfswerkzeug = alter Kolben
Auxiliary tool = old piston
Outil auxiliaire = ancienpiston
Herramienta auxiliar = vieja pistón
alter Kolben
old piston
ancienpiston
vieja pistón
alter Kolben
old piston
ancienpiston
vieja pistón
Pos. 26
821
26
321/86
015
015
321/87 321/72
321/34
321/50
321/38
321/37
321/37
321/87
321/22
821
821
321/72
821
1 615 430 015
Gleitflächen einstreichen
Lubricate sliding surfaces
Enduire les parties mouvantes
engrasar las piezas movibles
mit Fett fixieren
attach with grease
lubrifier
lubricar con grasa
015
015
015
015
1615 430 015
Gleitflächen einstreichen
Lubricate sliding surfaces
Enduire les parties mouvantes
engrasar las piezas movibles

015
340
340/39
3 611 B67 200 - M16 (2012-01)
Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen
27.5 27.6 27.7
27.8 28. 28.1
Ausrastmoment der Sicherheitskupplung prüfen
Check release torque of safety clutch.
Controler le moment de désaccouplement
de l' accouplement de sécurité.
Comprobar el par de desenclava-
miento del embrague de seguridad
Bei 17 Nm und weniger - Kupplung ersetzen!
By 17 Nm and less - replace slipping clutch!
Ausrastmoment 24 - 32Nm
Slipping point of clutch
Couple de glessement
Momento de desenclavamiento
Hilfswerkzeug zum Selbstanfertigen
Auxiliary tool (for your own manufacture)
Outil auxiliaire (fabrication locale)
Utile (fabricación particular)
H
Ø30,2
Ø35,6
85
26 11
Ø42
2
38
Demontage / Disassembling
Demontage / Desmontar
Montage / Assembling
Montage / Montaje
Hülse
Sleeve
Douille
Manguito
72
821
72
72
821
821
Maße in mm
Dimensions in mm
Cotes en mm
Medidas en mm
1615 430 015
Gleitflächen einstreichen
Lubricate sliding surfaces
Enduire les parties mouvantes
engrasar las piezas movibles
015
015
015
340
340/39
340/78
2,0 - 2,5 Nm

3 611 B67 200 - M17 (2012-01)
Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen
28.2 28.3
28.4 28.5
1615 430 001
340/63/63
340/63/63
340/63/64
1615 430 001
wird gefettet geliefert
pre greased delivered
pré graissé livré
pre engrasado ent regado
Hohlraum zwischen
Dichtlippen füllen
fill cavity between
sealing lips
remplir cavite entre
les levres du joint
llenar el vacio entre
los labios del reten
D
Montagedorn
Mounting pin
Arbre de montage
Punzón de montaje
Hilfswerkzeug zum Selbstanfertigen
Auxiliary tool (for your own manufacture)
Outil auxiliaire (fabrication locale)
Utile (fabricación particular)
D
Ø43
Ø 36,7
Ø 30
11
180
3
340/68
340
D
840
340/63/64
340/68
340
340
Maße in mm
Dimensions in mm
Cotes en mm
Medidas en mm
340/68
D
340
D
340
340/63/64
340/63/64
D
sofern ungefettet
if unlubricated
si n'est pas graisse
si no engrasado
D
D

3 611 B67 200 - M18 (2012-01)
Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen
28.6 28.7 28.8
28.9
Teile fetten (30 g); Rest in Getrieberaum Pos. 340.
Grease the parts (30 g); rest into gear compartment pos. 340.
Graisser les pieces (30 g); la graisse restante dans le
compartiment d'engrenage 340.
Engrasar las piezas (30 g); resto en el
compartimento del engranaje pos. 340.
30 g
1615 430 015
015
015
1 615 430 015
Gleitflächen einstreichen
Lubricate sliding surfaces
Enduire les parties mouvantes
engrasar las piezas movibles
76
2,8 - 3,5 Nm
340
340
ölen / oil
huiler
lubrificar
32/76 32
32
32
32/46
32/76
32/83
32/49
015
821

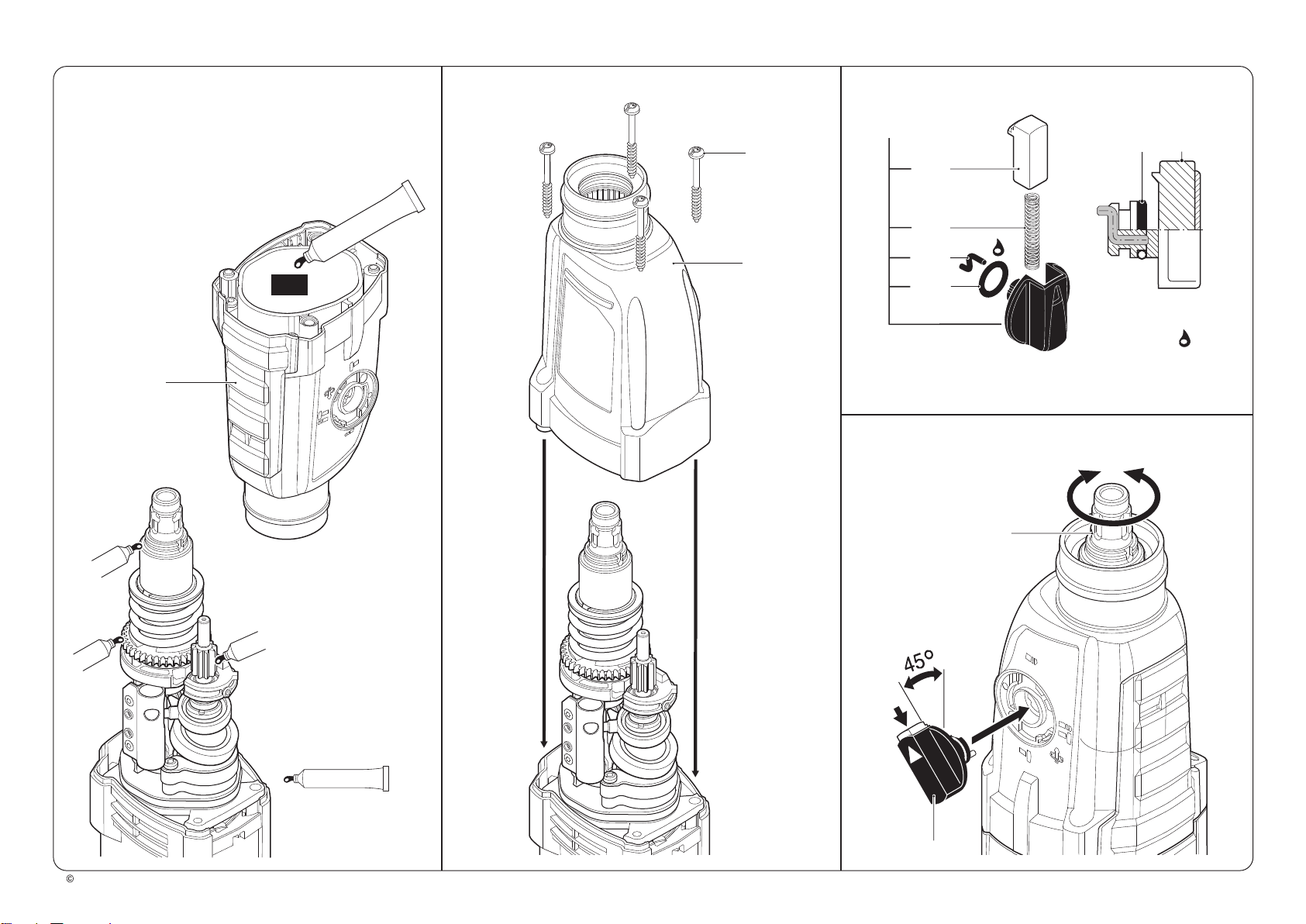

29. 29.1 29.2
29.3 29.4
3 611 B67 200 - M19 (2012-01)
Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen
390/91
390/95
390/99
390/89
340
390/97
390/89
825
825/203
890
825
821

30. Carry out power supply check.
Attention:
Safety regulations according to DIN, VDE,
CEE, AFNOR and further regulations
applicable in individual countries must be
observed.
31. Perform test run, impact test, electrical
and mechanical check-up.
30. Hochspannungsprüfung durchführen.
Beachten:
Die Sicherheitsvorschriften nach DIN, VDE,
CEE, AFNOR und weitere in den einzelnen
Ländern gültigen Vorschriften sind einzuhalten.
31. Probelauf, Schlagtest, elektrische
und mechanische Prüfung durchführen.
30. Effectuer un contrôle à haute tension.
Attention:
Respecter les instructions de sécurité selon
DIN, VDE, CEE, AFNOR et les autres
instructions valables dans les pays respectifs.
30. Efectuar la prueba de alta tensión.
Atención:
Atenerse a las prescripciones de seguridad
según DIN, VDE, CEE, AFNOR y a las pres-
cripciones adicionales específicas que
pudieran existir en los respectivos países.
31. Realizar un control funcional, una prueba de
taladrado con y sin percusión y los ensayos
eléctricos y mecánicos correspondientes.
31. Marche à titre d'essai, contrôle de frappe et
depercage, effectuer un contrôle mécanique
et électrique.
31.
30.
3 611 B67 200 - M20 (2012-01)
Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen
