Bowers & Wilkins Z2 User manual

Firmware version 4.8.52
Operation may differ from other rmware versions
Z2

Contents
ENGLISH 2
1. Z2 Carton Contents 3
2. Connecting to your Z2 4
3. Using Z2 5
3.1 Switching On and Off 5
3.2 Z2 Functions 6
3.3 Adjusting the Z2 sound 6
3.4 Z2 Automatic Input Switching 6
4. The Z2 Indicator 7
5. Joining Wireless Networks and conguring iTunes
7
5.1 Set up your Z2 with your iOS device (iPod touch, iPad
or iPhone) 7
5.2 Set up with Mac or PC 7
5.3 Setting up Z2 using a wired connection 7
5.4 Conguring iTunes 7
6. Z2 Firmware Update 8
7. Z2 Factory Reset 8
8. Cleaning Z2 8
9. Troubleshooting 8
Technical Specications 9
2
ENGLISH
www.bowers-wilkins.com
Welcome to Bowers & Wilkins and Z2
Thank you for choosing Bowers & Wilkins. When John Bowers
rst established our company he did so in the belief that
imaginative design, innovative engineering and advanced
technology were keys that could unlock the enjoyment of audio
in the home. His belief is one that we continue to share and it
inspires every product we design.
Z2 is more than just an iPod® dock. As well as listening to
audio stored on your iPod or iPhone® you can use it to:
• Play audio directly from iTunes® via either a cable or wireless
network connection.
• Connect and listen to an external audio source such as a TV or
a non-USB portable music player.
This manual will tell you everything you need to know to get the
most from your Z2. It begins by describing the contents of the Z2
carton.
ENGLISH

3
ENGLISH
1. Z2 Carton Contents
1. Z2
2. Power supply
3. Remote control
4. Document pack
Environmental Information
This product complies with international directives,
including but not limited to the Restriction of
Hazardous Substances (RoHS) in electrical and
electronic equipment, the Registration, Evaluation,
Authorisation and restriction of CHemicals (REACH)
and the disposal of Waste Electrical and Electronic
Equipment (WEEE). Consult your local waste
disposal authority for guidance on how properly to
recycle or dispose of this product.
The Lightning connector works with iPhone 5,
iPod touch (5th generation) and iPod nano
(7th generation).
AirPlay works with iPhone, iPod touch and iPad with
iOS 4.3.3 or later, Mac with OS X Mountain Lion, or
Mac and PC with iTunes 10.2.2 or later.

4
ENGLISH
2. Connecting to your Z2
You can connect to your Z2 three different ways:
• Using AirPlay® .
• Using the Lightning™ connector.
• Using the Auxilary input.
Diagram 1 illustrates the Z2 rear panel connection
sockets.
AirPlay Connection
Z2 is able to play audio from iTunes either wirelessly
or via a wired (Ethernet) connection using AirPlay
streaming technology. When connected to the same
network as a computer running iTunes, Z2 can
appear as an output option in the pop-up AirPlay
menu. See Section 5 for information on conguring
Z2 to join your home network and on conguring
iTunes to play through Z2.
Note: Please ensure you have installed the latest
version of iTunes.
Note: A standard Ethernet cable is required if you
wish to connect your Z2 to an Ethernet network.
As well as streaming audio from iTunes, AirPlay
also makes it possible to stream audio directly to
Z2 from an iPod touch, iPhone or iPad®. Any iPod
touch, iPhone or iPad application that incorporates
a volume control will have an additional icon that
enables selection of available remote speakers for
playback. Any AirPlay device within wireless range
will be included in the selection list.
Lightning Connector
Z2's Lightning connector is compatible with iPhone
5, iPod touch (5th generation) and iPod nano
(7th generation). Older iPod or iPhone models,
or alternative music players, may be used by
connecting their headphone sockets to the Z2
rear panel AUX input. iPhone and iPod models are
charged when docked if the Z2 is on or in Sleep or
Standby mode.
Auxiliary Input (AUX)
If you wish to listen to an external analogue source,
connect it to Z2 AUX input socket using an analogue
cable terminated with a mini-jack plug.
Mains Input (POWER)
Connect Z2 to a mains outlet socket using the
power supply. When rst connected to mains power
Z2 will automatically power up with its indicator
pulsing red.
Note: The table in Section 4 describes all Z2
indicator colours and their meanings.
Diagram 1
Z2 back panel
Z2
B&W Group Ltd. Worthing England
Designed in the UK Made in China

5
ENGLISH
Diagram 3
Z2 insulating tab removal
3. Using Z2
Z2 can be operated either from the controls on
its body, or from the remote control. If the remote
control is to be used, the battery insulating tab must
rst be removed. This is illustrated in Diagram 3
Diagram 4 illustrates the control key functions.
3.1 Switching On and Off
In addition to normal operating mode, Z2 has both
Standby and Sleep modes. In Standby mode,
all Z2 functions are switched off and the power
consumption minimised. In Sleep mode, the Z2
wireless function remains connected to the network.
The Z2 indicator illuminates dim red in Sleep mode
and will turn off in Standby mode.
Z2 can be switched from Standby mode by the
following actions:
• Pressing the Z2 Standby button .
• Docking an iPod or iPhone.
Z2 can be switched from Sleep mode by the
following actions:
• Pressing the Z2 Standby button .
• Pressing remote control Standby key .
• Docking an iPod or iPhone.
• Streaming music to Z2 by Airplay.
• Play music through the AUX input.
When Z2 is switched on from Standby or Sleep, the
last input used will be selected if it is still connected.
If the last input used is no longer connected, Z2 will
automatically scan its inputs AUX, Dock, AirPlay,
and select the rst connected one it nds. The Z2
indicator will change to the colour that designates
the selected input. If no connected input is found, Z2
will select the AirPlay input by default.
Note: For rst time power up when AirPlay has
not been set up the indicator will ash Yellow.
Note: The table in Section 4 describes all the Z2
indicator colours and their meanings.
To switch Z2 into Sleep mode, either press the
remote control Standby key or press and hold the Z2
Standby button for 2 seconds. The Z2 indicator will
illuminate dim red.
To switch Z2 into Standby mode, press and hold the
Z2 Standby button for 4 seconds. The Z2 indicator
will turn off.
Note: It is not possible to switch Z2 into Standby
mode from the remote control.
Note: The Z2 will automatically enter Sleep mode
if left inactive for more than 30 minutes.
Diagram 2
Z2 controls explained
Diagram 4
Z2 remote control explained
Z 2
B&W Group Ltd. Worthing England
Designed in the UK Made in China
Only applicable when
AirPlay has been set up.

6
ENGLISH
3.2 Z2 Functions
Diagram 5 illustrates Z2's connectivity.
With the Z2 switched on from Standby
or Sleep:
• You can listen to your iPod or iPhone audio.
• You can connect to a wired or wireless network
and stream audio via AirPlay.
• You can listen to other analogue audio sources via
the Z2 AUX input.
• You can use the remote control Volume keys or the
Z2 Volume buttons to control volume.
• If an iPod or iPhone is docked, or Z2 is connected
to iTunes via AirPlay, you can use the remote
control Play/Pause key to play or pause audio, or
the Next and Previous keys to select the next or
previous track.
• You can use the remote control Input key or
the Z2 Standby button sequentially to select
connected inputs.
3.3 Adjusting the Z2 sound
A Z2 used close to a wall or near a room corner may
overemphasise the bass elements of music played
on it. You can reduce the bass by following the steps
below.
• With the Z2 switched on from Standby, dock an
iPod or iPhone and play some music. While the
music is playing, select the iPod or iPhone Settings
icon.
• Scroll to the bottom of the Settings page and
select Speakers.
• The default Z2 setting is Bass 0. This is appropriate
for a Z2 used away from walls and corners. Bass
-1 reduces the bass output appropriately for a Z2
used with its back close to a wall. Bass -2 reduces
the bass output appropriately for a Z2 used near
a room corner. Bass +1 and Bass -3 options are
also provided to enable personal preferences also
to be accommodated. You should select whichever
option you feel sounds best on a range of music.
The bass adjustment happens as soon as you
highlight the option.
• The selected bass adjustment is retained by the Z2
once the docked iPod or iPhone is removed and is
applied to all the Z2 inputs.
Note: When you use Z2 with AirPlay or a docked
iPod or iPhone it is best to switch-off any
equalisation. Select the “at” equalisation option.
3.4 Z2 Automatic Input Switching
In some circumstances the Z2 will automatically
switch to its AirPlay input or switch on from Sleep
mode:
• If iTunes streamed audio is present on the AirPlay
input when the dock input is selected and a
docked iPod or iPhone stops playing, the AirPlay
input will automatically be selected.
• If iTunes streamed audio is present on the AirPlay
input when the AUX input is selected but no audio
playing, the AirPlay input will automatically be
selected.
• If iTunes streamed audio is present on the
AirPlay input when Z2 is in Sleep mode, it will
automatically switch on and play the streamed
audio.
• When Z2 is in Sleep mode for more than one
minute and an audio signal is detected through the
AUX input, it will automatically switch on and play
the AUX input audio.

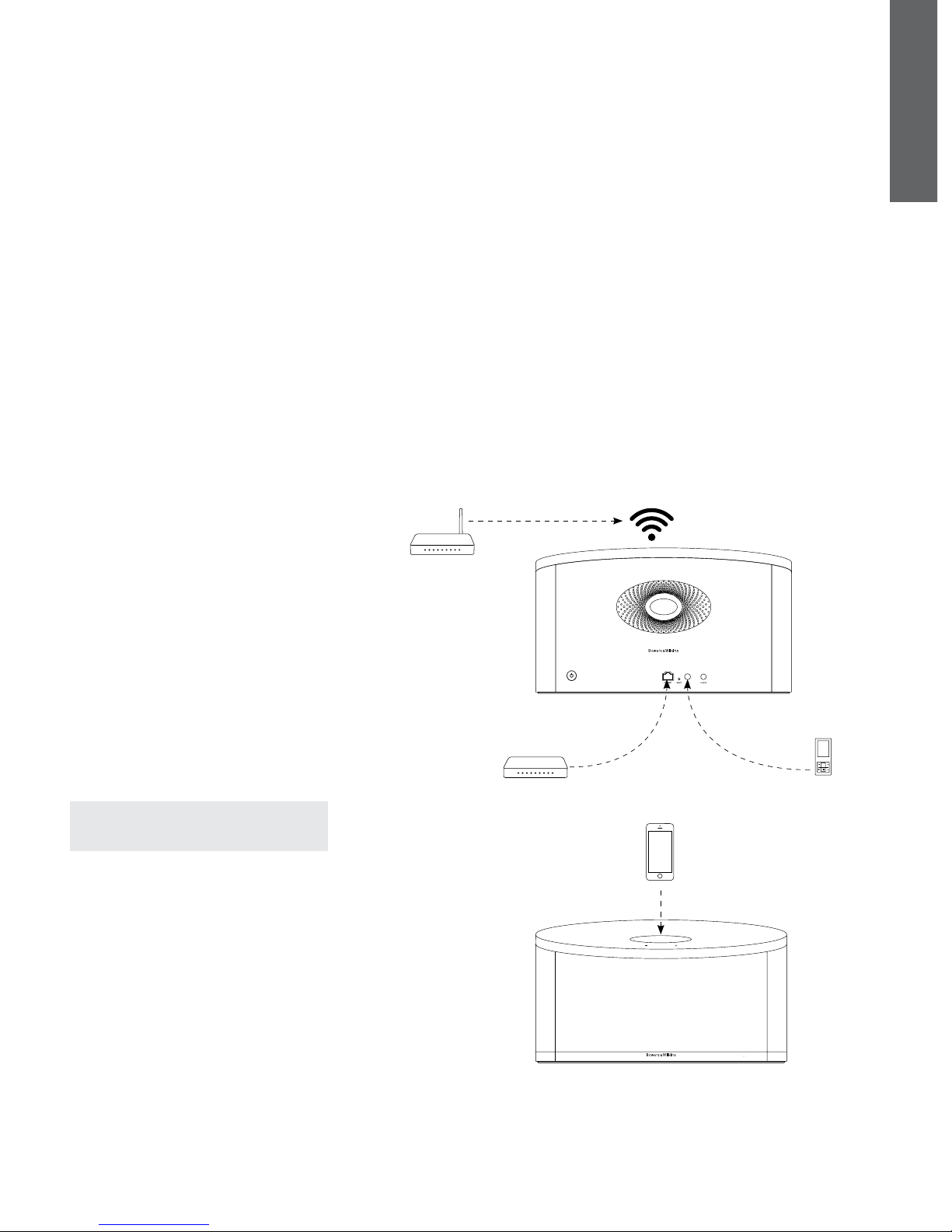

Diagram 5
Z2 connectivity
MENU
Z2
B&W Group Ltd. Worthi ng Englan d
Designed in the UK Mad e in Ch ina

7
ENGLISH
4. The Z2 Indicator
The Z2 indicator illuminates in a range of colours
to indicate different operational conditions. Table 1
describes the colours and their meanings.
5. Joining Wireless Networks and
conguring iTunes
In order to play your iTunes music on your Z2 using
AirPlay, your Z2 must join the same network as the
computer on which iTunes is installed and running.
Z2 network addressing is set to DHCP which means
that once it has joined the wireless network it will
not require any further conguration. You will need
to know your home wireless network name and
password before you start.
5.1 Set up your Z2 with your iOS device
(iPod touch, iPad or iPhone)
• Get ‘Bowers & Wilkins Control’ App from the
App Store or by visiting www.bowers-wilkins.
com/control
• Follow the onscreen instructions.
5.2 Set up with Mac or PC
• Get ‘Bowers & Wilkins Control’ App from the
App Store or by visiting www.bowers-wilkins.
com/control
5.3 Setting up Z2 using a wired
connection
To set up Z2 to join your wireless network you
should rst connect it physically to the Mac/PC using
an Ethernet cable. You will need to ensure that your
Mac/PC wireless capabilities are disabled. Once
connected you can browse to the Z2 setup page.
Follow the steps described below.
Note: Z2 can also use a wired network for AirPlay
streaming.
• Unplug every cable from the Z2 and undock any
docked iPod or iPhone.
• Using an Ethernet cable connect the Z2 rear panel
ETHERNET socket to an Ethernet socket on the
computer.
• Connect the power cable. Z2 will switch on with
the indicator pulsing red.
• Once the Z2 indicator begins to ash yellow.
Press and hold the '+' volume button on Z2 for 4
seconds. Z2's indicator will show solid purple once
the wired network connection is established.
• Using an internet browser application running on
the computer connected to the Z2 type the Z2
default network address (http://169.254.1.1) in
the browser address eld and press “return”. This
will open the Z2 setup page.
• The setup page provides the option to change
the Z2 name. Changing the name is useful if more
than one Z2 is to be connected to the network.
Enter a new name (Z2 Kitchen for example) in the
Name box.
• Select your home network Name from the
drop down list and enter the Password in the
appropriate box. Take care to type the password
correctly.
• When you are nished, click on the Apply button,
then close the Z2 setup page. Disconnect the
Ethernet cable.
• The Z2 indicator will change to steady purple when
the wireless network connection is established.
This will take up to 3 minutes.
Note: If Z2 fails to connect to your home wireless
network, the most likely fault is an incorrectly
entered network password. Follow the reset
instructions in Section 7 and begin the network
setup procedure again.
5.4 Conguring iTunes
With Z2 connected to your home network (wired or
wireless) you can congure iTunes to use it as an
output device. Select Z2 as an output option in the
pop-up AirPlay menu. iTunes will now play through
the Z2.
Multiple Z2 units can be connected to the wireless
network and used to provide audio in separate
rooms. Each will be available in the iTunes devices
menu, identied by either the names specied in the
setup page, or by default the last three digits of their
serial numbers.
Indicator Colour Meaning Input Selected
Off Standby N/A
Dim Red Sleep N/A
Pulsing Red Powering up N/A
Flash Red twice Reset started N/A
Blue On Dock
Fast ashing Blue Volume adjustment Dock
Orange On Aux
Fast ashing Orange Volume adjustment Aux
Purple On AirPlay
Fast ashing purple Volume adjustment AirPlay
Slow ashing purple No network connected AirPlay
Fast ashing Red Invalid operation Any
Slow ashing Yellow Wireless setup mode N/A
White Firmware update N/A
Flashing white Firmware error N/A
Table 1
Indicator colour and meaning

8
ENGLISH
Z2
B&W Group Ltd. Worthi ng Englan d
Designed in the UK Mad e in Ch ina
6. Z2 Firmware Update
Updated Z2 rmware may from time to time be made
available for download from Z2's support section of
the Bowers & Wilkins website.
7. Z2 Factory Reset
Z2 has a pin-hole reset button located on its rear
connection panel. The reset button is illustrated in
Diagram 6. To return the Z2 network settings (AirPlay
input) to the factory defaults, ensure the power cable
is connected, and power the Z2 on. Press and hold
the reset button for 2 seconds. The indicator will
ash red twice.
8. Cleaning Z2
Use a lint-free cloth to clean the Z2. If you wish to
use a cleaning agent, apply it onto the cleaning
cloth, not directly onto the Z2. Test a small area rst,
as some cleaning products may damage some of
the surfaces. Avoid products that are abrasive, or
contain acid, alkali or anti-bacterial agents.
9. Troubleshooting
If you need help troubleshooting a specic problem,
or have a question you’d like answered, please
consult our Troubleshooting guide, or Frequently
Asked Questions section on the Z2 Product
Support page of our website.

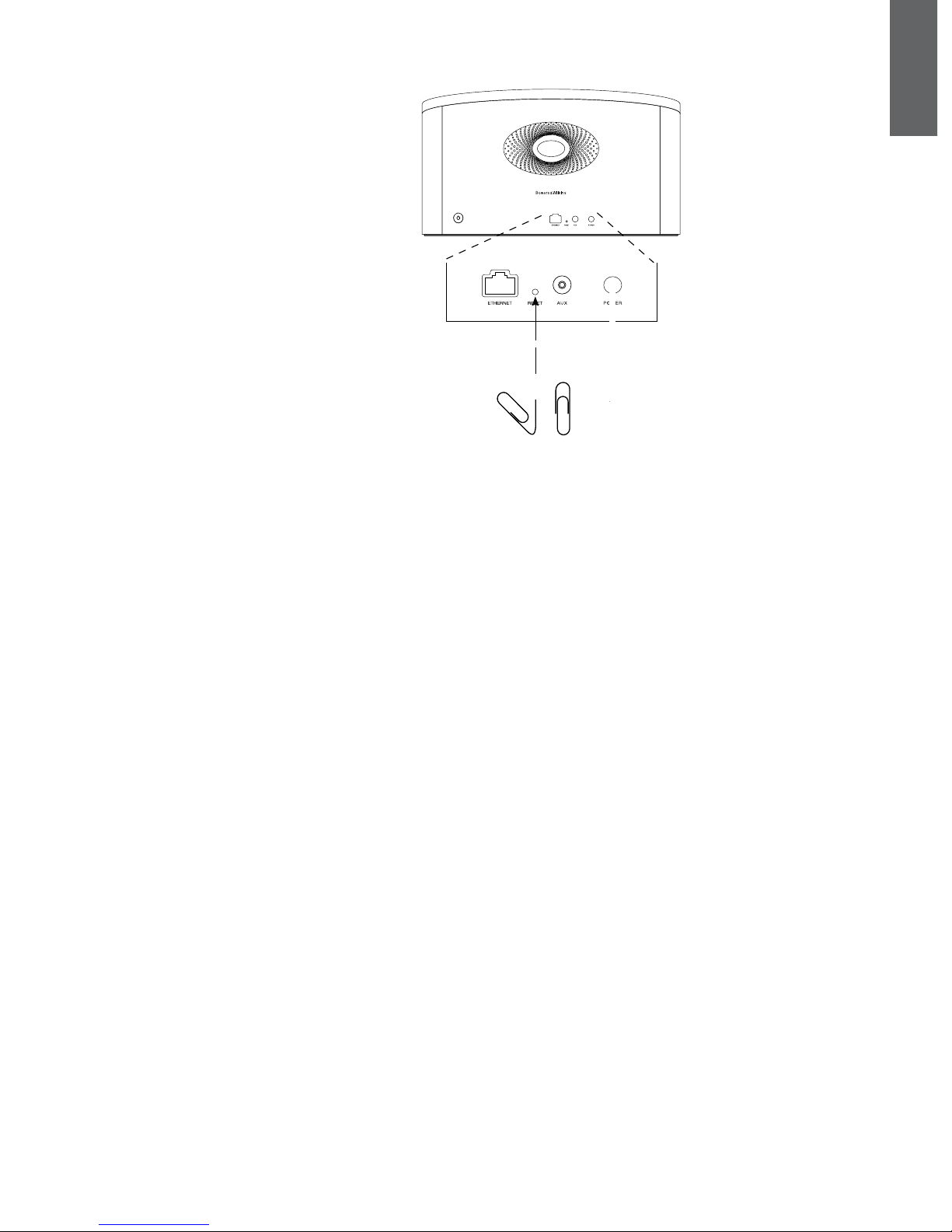

www.bowers-wilkins.com Diagram 6
Z2 factory reset
RESET

9
ENGLISH
Technical Specications
Model Z2
Description Wireless Music System
Technical features Apple® AirPlay® technology
Lightning™ connector
Digital Signal Processing (DSP)
High Quality Class-D amplier
Switch mode power supply
Flowport™
Remote control
Drive units 2x 87.5mm (3.5 in) full range
Frequency response 50Hz – 20kHz ±3dB on reference axis
Frequency range -6dB at 42Hz and 22kHz
Amplier power output 2x 20W
Input voltage 100V - 240V ~ 50/60Hz
Rated power consumption 36W
Standby power consumption <0.5W
Operating temperature This product is only designed to work at an ambient
temperature of up to 45°C
Inputs Lightning™ connector
Network (RJ45 Ethernet or Wi-Fi)
Auxiliary - analogue (3.5mm mini jack)
Height 180mm
Width 320mm
Depth 100mm
Net weight 2.6kg
Enclosure Glass led ABS
Grilles Metal
Apple compatibility The Lightning connector works with iPhone 5, iPod touch
(5th generation) and iPod nano (7th generation).
AirPlay works with iPhone, iPod touch and iPad with iOS 4.3.3 or
later, Mac with OS X Mountain Lion, or Mac and PC with iTunes
10.2.2 or later.

Contents
FRANÇAIS 1
1. Contenu du carton du Z2 2
2. Connecter votre Z2 3
3. Utilisation du Z2 4
3.1 Mise sous et hors tension 4
3.2 Fonctions du Z2 5
3.3 Ajustements sonores du Z2 5
3.4 Changement d’entrée automatique du Z2
5
4. Diode indicatrice lumineuse du Z2 6
5. Connexion à un réseau sans l et conguration
d’iTunes 6
5.1 Conguration de votre Z2 au moyen de votre
appareil iOS (iPod Touch, iPad, iPhone) 6
5.2 Conguration avec un Mac ou PC 6
5.3 Mise en route du Z2 en utilisant une
connexion laire 6
5.4 Conguration d’iTunes 6
6. Mise à jour du logiciel interne (rmware) du Z2
7
7. Réinitialisation usine du Z2 7
8. Entretien du Z2 7
9. Dépannage 7
Spécications 8
10
FRANÇAIS
www.bowers-wilkins.com
Bienvenue chez Bowers & Wilkins et au Z2
Merci d'avoir choisi Bowers & Wilkins. Lorsque John Bowers a
créé notre société, il l’a fait avec la conviction qu’une conception
imaginative, une ingénierie de pointe et des technologies
novatrices étaient les clés qui débloqueraient les plaisirs de
l'audio à domicile. Cette vision reste toujours celle que nous
partageons et qui inspire tous les produits que nous concevons
aujourd’hui.
Le Z2 est bien plus qu'un simple dock iPod® et un système
d’enceinte audio. En plus de pouvoir écouter les morceaux
stockés sur votre iPod ou iPhone®, vous pourrez l'utiliser pour :
• Lire des chiers audio directement à partir d'iTunes® via une
connexion réseau laire ou sans l.
• Connecter et écouter une source audio externe, issue d’un
téléviseur ou d’un lecteur de musique portable non USB.
Ce manuel décrit tout ce que vous devez savoir pour utiliser au
mieux votre Z2. Il commence par énumérer le contenu du carton
du Z2.
FRANÇAIS

11
FRANÇAIS
1. Contenu du carton du Z2
1. Z2
2. Câble d'alimentation
3. Télécommande
4. Ensemble de documents
Information sur l'environnement
Ce produit est conforme avec les directives internationales,
y compris mais non limité à la restriction des substances
dangereuses (RoHS) dans les équipements électriques et
équipements électroniques, l’enregistrement, l'évaluation,
l’autorisation et la restriction des substances chimiques
(REACH) et l'élimination des déchets électriques et
électroniques (WEEE). Consultez votre centre local
d’élimination des déchets pour des conseils appropriés sur
la manière de recycler ou d'éliminer ce produit.
Le connecteur Lightning fonctionne avec l'iPhone 5, l'iPod
touch (5ème génération) et l'iPod nano (7ème génération).
AirPlay fonctionne avec l'iPhone, l'iPod touch et l'iPad avec
iOS 4.3.3 ou supérieur, un Mac avec OS X Mountain Lion,
un Mac ou un PC avec iTunes 10.2.2 ou supérieur.

12
FRANÇAIS
2. Connecter votre Z2
Vous pouvez connecter votre Z2 de trois différentes
façons :
• Utiliser AirPlay®
• Utiliser le connecteur Lightning™
• Utiliser l’entrée Auxiliaire
Le schéma 1 illustre les prises et connexions du panneau
arrière du Z2.
Connexion AirPlay
Le Z2 est capable de lire des chiers audio en provenance
d'iTunes, sans l ou via une connexion laire (Ethernet)
avec la technologie de diffusion continue (streaming)
AirPlay. Lorsqu'il est connecté au même réseau qu’un
ordinateur sur lequel s’exécute iTunes, le Z2 peut
apparaître comme un périphérique de sortie dans le menu
AirPlay. Reportez vous à la section 5, pour savoir comment
congurer le Z2 pour qu’il puisse se connecter à votre
réseau domestique, et sur la manière de congurer iTunes
pour qu’il puisse lire et envoyer des morceaux au Z2.
Remarque : Vous devez utiliser iTunes Version 10.1 ou
supérieure.
Remarque : Un câble Ethernet standard est nécessaire
si vous souhaitez connecter votre Z2 à un réseau
Ethernet.
Tout comme le « streaming » (diffusion en continu) audio à
partir d'iTunes, AirPlay permet aussi la lecture de chiers
audio directement sur le Z2 à partir d'un iPod, iPhone ou
iPad®.Tous les iPod, iPhone ou iPad intégrant un contrôle
de volume, disposent d’une icône supplémentaire leur
permettant de sélectionner des enceintes distantes pour
la lecture audio. Tout périphérique AirPlay se trouvant à
portée du réseau sans l pourra alors être intégré dans la
liste de sélection pour la lecture.
Connecteur Lightning
Le connecteur « dock » Lightning du Z2 est compatible
avec l'iPhone 5, l'iPod touch (5ème génération) et l'iPod
nano (7ème génération). Les anciens modèles d'iPod
ou d’iPhone, ainsi que les autres lecteurs de musique
portables, pourront être utilisés en connectant leur sortie
casque à l’entrée AUX située sur le panneau arrière du Z2.
Les iPhone et iPod sont rechargés en permanence quand
ils sont sur le « dock », et tant que le Z2 est sous tension,
en mode veille ou en mode sommeil.
Entrée Auxiliaire
Si vous souhaitez écouter une source audio externe,
analogique ou numérique, connectez-la à l’entrée AUX du
Z2 en utilisant soit un câble analogique doté d’une prise
mini-jack, soit un câble numérique doté d’une mini-che
optique Toslink. Le Z2 identiera automatiquement le type
de câble utilisé et congurera la prise AUX In de façon
appropriée.
Prise secteur
Connectez le Z2 à une prise de courant secteur en utilisant
le câble d'alimentation fourni. Lors qu’il est branché pour la
première fois sur le secteur, le Z2 passe automatiquement
en mode Veille (Standby) et la diode qui indique le mode de
fonctionnement s’allume en rouge clignotant.
Remarque : Le tableau du paragraphe 4 décrit
les différentes couleurs que peuvent prendre la
diode indicatrice de fonctionnement du Z2, et leurs
signications.
Schéma 1
Panneau arrière du Z2
Z2
B&W Group Ltd. Worthing England
Designed in the UK Made in China

13
FRANÇAIS
Schéma 3
Retrait de l’isolant de la batterie de la télécommande du Z2
3. Utilisation du Z2
Le Z2 peut être piloté soit à partir des boutons de
commandes en face avant, comme illustré sur le
schéma 2, ou avec sa télécommande. Si vous utilisez la
télécommande, vous devez tout d’abord retirer l’isolant de
la batterie. Cette opération est illustrée sur le schéma 3.
Le schéma 4 décrit le fonctionnement des boutons de la
télécommande.
3.1 Mise sous et hors tension
En plus du mode de fonctionnement normal (marche), le
Z2 dispose d’un mode de « Veille » (Standby) et d’un mode
de « Sommeil »(Sleep). En mode Veille, toutes les fonctions
du Z2 sont à l’arrêt et sa consommation d'énergie est
réduite au minimum. En mode Sommeil, les fonctions sans
l du Z2 demeurent actives, et l’appareil reste connecté
au réseau. L'indicateur de fonctionnement du Z2 s'allume
en rouge sombre en mode Sommeil, et s’éteint en mode
Veille.
Le Z2 peut être commuté du mode Veille par les actions
suivantes :
• En appuyant sur le bouton Veille du Z2.
• En connectant au dock un iPod ou un iPhone.
Le Z2 peut être commuté du mode Sommeil par les
actions suivantes :
• En appuyant sur le bouton Veille du Z2.
• En appuyant sur la touche Veille de la télécommande.
• En connectant au dock un iPod ou un iPhone.
• En lui envoyant de la musique sans l via AirPlay.
• En écoutant de la musique via la prise AUX
Lorsque le Z2 est mis en marche depuis le mode Veille
ou le mode Sommeil, la dernière entrée qui a été utilisée
sera alors automatiquement sélectionnée si elle est
toujours connectée. Si la dernière entrée utilisée n'est
plus connectée, le Z2 va balayer automatiquement
toutes ses entrées Dock, AirPlay, USB, (AUX)iliaire et il va
sélectionner la première entrée connectée. L'indicateur de
fonctionnement du Z2 va changer de couleur pour désigner
l’entrée sélectionnée. Si aucune entrée connectée n’a été
détectée, le Z2 va sélectionner par défaut l'entrée AirPlay.
Si l’entrée AirPlay n’a pas encore été congurée, le Z2 va
passer automatiquement en mode Sommeil (Sleep).
Remarque : Au premier allumage, et tant que l'entrée
AirPlay n'a pas été congurée, la diode indicatrice de
fonctionnement va clignoter en jaune.
Remarque : Le tableau du paragraphe 4 décrit
les différentes couleurs que peuvent prendre la
diode indicatrice de fonctionnement du Z2, et leurs
signications.
Pour passer le Z2 en mode Sommeil, appuyez sur le
bouton « Standby » de la télécommande ou maintenez
appuyé le bouton « Standby » du Z2 pendant au moins
deux secondes. L’indicateur lumineux du Z2 passe en
rouge sombre.
Pour passer Z2 en mode Veille, appuyez et maintenez le
bouton « Standby » du Z2 pendant au moins 4 secondes.
L'indicateur lumineux du Z2 s’éteint complètement.
Remarque : Il n'est pas possible de passer le Z2 en
mode Veille à partir de la télécommande.
Remarque : Le Z2 passe automatiquement en mode
Sommeil au bout de 30 minutes d'inactivité.
Schéma 2
Description des différentes commandes du Z2
Schéma 4
Description des commandes accessibles avec la télécommande
Z 2
B&W Group Ltd. Worthing England
Designed in the UK Made in China
Actif uniquement quand
AirPlay a été conguré

14
FRANÇAIS
3.2 Fonctions du Z2
Le schéma 5 illustre le fonctionnement du Z2 avec ses
différentes sources audio connectées.
Quand le Z2 est mis en marche depuis le mode Veille ou le
mode Sommeil :
• Vous pouvez écouter le contenu audio de votre iPod ou
de votre iPhone
• Vous pouvez vous connecter à un réseau laire ou sans l
et écouter le contenu de votre bibliothèque iTunes grâce
à AirPlay.
• Vous pouvez écouter d’autres sources audio numériques
ou analogiques via l'entrée (AUX)iliaire du Z2.
• Vous pouvez utiliser les touches de Volume de la
télécommande, ou les boutons de Volume du Z2 pour
ajuster le niveau sonore.
• Si un iPod ou un iPhone est connecté sur le dock,
ou si le Z2 est relié à iTunes via AirPlay, vous pouvez
utiliser les touches Lecture/Pause (Play/Pause) de la
télécommande, ainsi que les touches « Suivante (Next) »
et «Précédente (Previous) » pour sélectionner le morceau
suivant ou précédent.
• Vous pouvez utiliser la touche Input de la télécommande
ou le bouton Standby du Z2 pour sélectionner
séquentiellement les différentes entrées.
3.3 Ajustements sonores du Z2
Lorsque le Z2 est disposé près d'un mur ou dans un angle
de pièce, il se peut qu’il accentue trop les graves. Vous
pouvez alors réduire le niveau de grave en suivant les
instructions ci-dessous.
• Mettez le Z2 en marche depuis le mode Veille, connectez
un iPod ou un iPhone et lancez la lecture d’une piste
musicale. Pendant la lecture, appuyez sur l’icône
Réglages de l'iPod ou de l'iPhone.
• Faites déler vers le bas la page Réglages et sélectionnez
l’item « Haut-parleurs »
• La valeur du réglage de graves (Bass) par défaut du Z2
est 0. Cette valeur convient si le Z2 est utilisé à l’écart
des murs et des angles de pièce. Le réglage « Bass -1 »
permet de réduire le niveau de grave, au cas où le Z2
se trouverait le dos contre un mur. « Bass -2 » réduit
encore le niveau de sortie, et est approprié si le Z2 est
à proximité d’un angle de la pièce. Les réglages Bass
+1 et Bass -3 sont des options de réglages possibles
et peuvent correspondre à vos goûts personnels. Vous
pouvez choisir celui qui vous convient le mieux en faisant
des tests avec divers genres musicaux. Le réglage
de graves est accessible dès que l’option apparaît en
surbrillance.
• Le réglage des basses sélectionné est conservé par le Z2
une fois l'iPod ou iPhone retiré et sera appliqué à toutes
les entrées du Z2
Remarque : Lorsque vous utilisez le Z2 avec AirPlay,
l’iPod ou l’iPhone, il est préférable de ne pas utiliser la
fonction d’égalisation. Sélectionnez "at" dans le menu
« égalisation ».
3.4 Changement d’entrée automatique
du Z2
Dans certains cas, le Z2 peut passer automatiquement sur
l’entrée AirPlay, ou se mettre en marche depuis le mode
Sommeil :
• Si un programme audio provenant d’iTunes est présent
sur AirPlay alors que l'entrée « dock » est sélectionnée.
Dans ce cas, dès que l’iPod ou l’iPhone se trouvant
sur le dock sera mis sur « stop », l’entrée AirPlay sera
automatiquement sélectionnée.
• Si un programme audio provenant d’iTunes est présent
sur AirPlay, que l'entrée (AUX)iliaire est sélectionnée mais
qu’il n’y a aucun signal audio sur l’une ou l’autre de ces
entrées. Alors, l'entrée AirPlay sera automatiquement
sélectionnée.
• Si un programme audio provenant d’iTunes est présent
sur AirPlay alors que le Z2 est en mode Veille, alors celui-
ci se mettra en marche automatiquement et diffusera ce
programme audio.
• Quand le Z2 a été en mode Sommeil depuis plus d’une
minute, et qu’un signal audio est détecté au niveau de
son entrée AUX, alors le Z2 va automatiquement se
mettre en marche et lire le contenu audio arrivant sur son
entrée AUX.
Schéma 5
Connexions du Z2
MENU
Z2
B&W Group Ltd. Worthi ng Englan d
Designed in the UK Mad e in Ch ina

15
FRANÇAIS
4. Diode indicatrice lumineuse du Z2
L'indicateur lumineux du Z2 s’allume selon un code de
couleurs précis, différentes selon les modes et conditions
de fonctionnement. Le tableau 1 énumère la liste des
couleurs et leurs signications.
5. Connexion à un réseau sans l et
conguration d’iTunes
An de pouvoir écouter les morceaux musicaux issus
de votre bibliothèque iTunes sur votre Z2 en utilisant
AirPlay®, votre Z2 doit pouvoir rejoindre le même réseau
sans l que l'ordinateur sur lequel iTunes est installé et
en fonctionnement. Le système d’adressage du Z2 est
de type DHCP, ce qui signie qu'une fois qu’il a rejoint
le réseau sans l, il ne nécessitera pas de conguration
supplémentaire (attribution automatique de l’adresse IP).
Vous aurez par contre besoin de connaître le nom de votre
réseau sans l (SSID) et le mot de passe de connexion
avant de commencer.
5.1 Conguration de votre Z2 au moyen
de votre appareil iOS (iPod Touch, iPad,
iPhone)
• Téléchargez l’application "Bowers et Wilkins Control"
depuis l’App Store, ou en vous connectant à
www.bowers-wilkins.com/control
• Suivez les instructions qui s’afchent sur l’écran
5.2 Conguration avec un Mac ou PC
• Téléchargez l’application "Bowers et Wilkins Control"
depuis l’App Store, ou en vous connectant à
www.bowers-wilkins.com/control
• Suivez les instructions qui s’afchent sur l’écran
5.3 Mise en route du Z2 en utilisant une
connexion laire
Pour permettre au Z2 de se connecter à votre réseau
sans l, vous devrez tout d'abord le relier physiquement
à votre Mac / PC en vous servant d’un câble Ethernet.
Assurez-vous que les fonctions sans l de votre Mac/Pc
sont coupées. Une fois qu’il sera connecté, vous pourrez
accéder à la page de conguration du Z2. Suivez les
étapes décrites ci-dessous.
Remarque : Le Z2 peut aussi utiliser une connexion
laire pour le streaming avec AirPlay.
• Débranchez tous les câbles reliés au Z2 et retirez l’iPod
ou l’iPhone qui se trouverait éventuellement sur le dock.
• En utilisant un câble Ethernet, reliez la prise ETHERNET à
l’arrière du Z2 à la prise ETHERNET de l'ordinateur.
• Branchez le câble d'alimentation. Le Z2 passe en marche
et le voyant lumineux s’allume en rouge clignotant.
• Dès que l’indicateur lumineux passe en jaune clignotant,
maintenez le doigt appuyé sur la touche de volume « + »
pendant 4 secondes. L’indicateur lumineux va passer en
violet continu dès que la connexion laire sera établie.
• En utilisant un navigateur Internet sur l'ordinateur
connecté au Z2, tapez l'adresse IP du Z2 par défaut
(http://169.254.1.1) dans le champ d'adresse du
navigateur et appuyez sur "retour". Cette opération
ouvrira la page de conguration du Z2.
• La page de conguration vous offre la possibilité de
changer le nom de votre Z2. Renommer votre Z2 peut
s’avérer utile si plusieurs Z2 sont connectés au même
réseau. Saisissez un nouveau nom (Z2 Cuisine par
exemple) dans la boite de saisie du nom du Z2, cliquez
sur Appliquer (Apply).
• Sélectionnez le nom de votre réseau sans l (SSID) dans
la liste déroulante et saisissez le mot de passe dans le
case appropriée. Prenez soin de taper le mot de passe
correctement.
• Lorsque vous avez terminé, cliquez sur le bouton
Appliquer (Apply), puis fermez la page de conguration
du Z2. Débranchez le câble Ethernet.
• L'indicateur lumineux du Z2 va alors changer pour passer
en violet continu lorsque la connexion réseau sans l sera
établie. Cette opération peut prendre jusqu’à 3 minutes.
Remarque : Si le Z2 ne parvient pas à se connecter à
votre réseau sans l, c’est probablement parce que le
mot de passe réseau qui été saisi est incorrect. Suivez
la procédure de réinitialisation du paragraphe 7 et
recommencez la conguration réseau.
5.4 Conguration d’iTunes
Lorsque le Z2 est connecté à votre réseau personnel (laire
ou sans l), vous pouvez congurer iTunes pour l’utiliser
comme périphérique de sortie. Sélectionnez "Z2" comme
périphérique de sortie dans le menu AirPlay. Lorsque vous
lancerez la lecture d’un morceau dans iTunes, vous pourrez
alors l’écouter via le Z2.
Plusieurs Z2 peuvent ainsi être reliés au même réseau
sans l et de ce fait diffuser un programme audio dans des
pièces différentes. Chacun d’entre eux apparaitra dans la
liste des périphériques iTunes, identiées par le nom qui
leur a été attribué lors de la conguration, ou, par défaut,
par les trois derniers chiffres de leur numéro de série.
Code de couleur Signication Entrée sélectionnée
Off Veille N/A
Rouge sombre Sommeil N/A
Rouge clignotant Mise sous tension N/A
Rouge clignotant deux fois Réinitialisation en cours N/A
Bleu Marche Dock
Bleu clignotant rapide Ajustement du volume Dock
Orange Marche Aux
Orange clignotant rapide Ajustement du volume Aux
Violet Marche AirPlay
Violet clignotant rapide Ajustement du volume AirPlay
Violet clignotant lent Pas de réseau connecté AirPlay
Rouge clignotant rapide Opération non autorisée Toutes
Jaune clignotant lent Conguration sans l N/A
Blanc Mise à jour rmware N/A
Blanc clignotant Erreur de mise à jour rmware N/A
Tableau 1
Couleurs et signications de l’indicateur lumineux

16
FRANÇAIS
Z2
B&W Group Ltd. Worthi ng Englan d
Designed in the UK Mad e in Ch ina
6. Mise à jour du logiciel interne
(rmware) du Z2
Une mise à jour du rmware du Z2 peut régulièrement
être proposée en téléchargement au niveau de la section
Support du Z2 du site web de Bowers & Wilkins.
7. Réinitialisation usine du Z2
Le Z2 peut être réinitialisé en insérant un objet pointu
(comme un trombone) dans le trou de réinitialisation situé
sur le panneau de connexion arrière. L’emplacement du
trou de réinitialisation est illustré sur le schéma 6. Pour
réinitialiser les paramètres réseau Wi-Fi (entrée AirPlay) du
Z2 aux valeurs usine par défaut, assurez-vous que le câble
secteur est connecté, et mettez le Z2 en marche. Enfoncez
la tige d’un trombone pendant plus de deux secondes
dans le trou de réinitialisation. L'indicateur lumineux
clignotera en rouge à deux reprises pour indiquer que le Z2
a bien été réinitialisé.
8. Entretien du Z2
Utilisez une brosse ou la buse d’un aspirateur pour
nettoyer la grille en tissu. Essuyez les autres surfaces avec
un chiffon propre et non pelucheux. Si vous souhaitez
utiliser un produit de nettoyage, appliquez-le sur le chiffon
et pas directement sur le Z2. Testez préalablement sur une
petite zone, car certains produits de nettoyage peuvent
endommager les surfaces. Évitez les produits abrasifs,
ou contenant de l'acide, des alcalins ou des agents anti-
bactériens.
9. Dépannage
Si vous avez besoin d'aide pour résoudre un problème
spécique, ou si avez une question à laquelle vous
voudriez une réponse, veuillez-vous reporter à notre guide
de dépannage, ou aux Questions Fréquemment Posées
(FAQ) à la page « Support Z2 » de notre site Web :
www.bowers-wilkins.com
Schéma 6
Réinitialisation usine du Z2
RESET

17
FRANÇAIS
Spécications
Modèle Z2
Description Système Musical Sans Fil
Caractéristiques Technologie Apple AirPlay®
Connecteur Lightning™
Traitement numérique du Signal (DSP)
Amplication numérique haute qualité Classe D
Alimentation à découpage
Event FlowPort
Télécommande
Haut-parleurs 2x ø 87.5 mm (3.5 pouces) large bande
Réponse en fréquence 50 Hz – 20 kHz ± 3dB dans l’axe de référence
Plage de fréquence (-6dB) 42 Hz et 22kHz
Puissance de sortie des
amplicateurs
2x20 W
Alimentation 100 V – 240 V ~ 50 / 60Hz
Puissance consommée en
fonctionnement
36W
Puissance consommée en veille < 0.5 W
Température de fonctionnement Ce produit est conçu pour fonctionner uniquement à une
température ambiante inférieure à 45°C
Entrées Connecteur Lightning™
Réseau (Ethernet RJ-45 ou Wi)
Auxiliaire – analogique / optique numérique (mini-jack 3.5 mm)
Hauteur 180 mm
Largeur 325 mm
Profondeur 100 mm
Poids Net 2.6 kg
Finitions Coffret Fibre de verre renforcée ABS
Grille Métallique
Compatibilité Apple Le connecteur Lightning fonctionne avec l'iPhone 5, l'iPod touch
(5ème génération) et l'iPod nano (7ème génération).
AirPlay fonctionne avec l'iPhone, l'iPod touch et l'iPad avec iOS
4.3.3 ou supérieur, un Mac avec OS X Mountain Lion, un Mac ou un
PC avec iTunes 10.2.2 ou supérieur.

18
DEUTSCH
www.bowers-wilkins.de
Willkommen bei Bowers & Wilkins und dem Z2
Der Firmengründer John Bowers war der Meinung, dass
ein wunderschönes Design, eine innovative Konstruktion
und ausgeklügelte Technologien die Schlüssel zu Audio-
Entertainment der Extraklasse in Ihrem Zuhause sind. Wir teilen
seine Meinung und jedes von uns entwickelte Produkt basiert
darauf.
Das Z2 ist mehr als ein iPod®-Dock und ein
Lautsprechersystem. Sie können sich die auf Ihrem iPod oder
iPhone® gespeicherten Audiosignale anhören und zusätzlich:
• iTunes®-Musikdateien über eine LAN- oder eine WLAN-
Netzwerkverbindung wiedergeben.
• eine externe Audioquelle, wie z. B. ein Fernsehgerät oder einen
tragbaren Musik-Player (ohne USB), anschließen und sich
deren Audiosignale anhören.
In dieser Bedienungsanleitung erfahren Sie, wie Sie Ihr Z2
optimal nutzen können. Wir beginnen mit dem Inhalt des Z2-
Versandkartons.
DEUTSCH
Contents
DEUTSCH 2
1. Inhalt des Z2-Versandkartons 3
2. Anschlussmöglichkeiten des Z2 4
3. Betrieb des Z2 5
3.1 Ein- und Ausschalten 5
3.2 Die Funktionen des Z2 6
3.3 Einstellen des Klanges beim Z2 6
3.4 Automatisches Umschalten der Eingänge beim Z2 6
4. LED-Anzeige des Z2 7
5. Verbindung mit einem WLAN-Netzwerk und Kongurieren von
iTunes 7
5.1 Setup des Z2 mit Ihrem iOS-Gerät (iPod touch, iPad oder
iPhone) 7
5.2 Setup mit einem Mac oder PC 7
5.3 Setup des Z2 über eine drahtgebundene Verbindung 7
5.4 Kongurieren von iTunes 7
6. Firmware-Update des Z2 8
7. Zurücksetzen des Z2 in die Werksvoreinstellungen 8
8. Reinigen des Z2 8
9. Störungssuche und -beseitigung 8
Technische Daten 9

19
DEUTSCH
1. Inhalt des Z2-Versandkartons
1. Z2
2. Netzkabel
3. Fernbedienung
4. Unterlagen
Umweltinformation
Dieses Produkt entspricht den internationalen
Richtlinien über die Beschränkung der Verwendung
bestimmter gefährlicher Stoffe in Elektro- und
Elektronikgeräten (Restriction of Hazardous
Substances (RoHS)), die Registrierung, Bewertung,
Zulassung und Beschränkung chemischer Stoffe
(Registration, Evaluation, Authorisation and restriction
of CHemicals (REACH)) und über Elektro- und
Elektronik-Altgeräte (Waste Electrical and Electronic
Equipment (WEEE)). Erkundigen Sie sich bei der
örtlichen Abfallentsorgung, wie dieses Produkt
ordnungsgemäß recycelt oder entsorgt werden kann.
Der Lightning-Connector ist kompatibel mit dem
iPhone 5, dem iPod touch (5. Generation) und dem
iPod nano (7. Generation).
AirPlay ist kompatibel mit dem iPhone, dem iPod
touch und dem iPad mit iOS 4.3.3 oder höher, einem
Mac mit OS X Mountain Lion bzw. einem Mac/PC mit
iTunes 10.2.2 oder höher.

20
DEUTSCH
2. Anschlussmöglichkeiten des Z2
Beim Z2 können Sie:
• AirPlay® nutzen.
• den Lightning™-Connector einsetzen.
• den Auxiliary (AUX)-Eingang nutzen.
In Abbildung 1 sind die Anschlussbuchsen an der
Rückseite des Z2 dargestellt.
AirPlay-Verbindung
Dank Apples AirPlay-Technologie kann das Z2 sowohl
wireless als auch über den Ethernet-Anschluss
iTunes-Musikdateien abspielen. Ist das Z2 an dasselbe
Netzwerk angeschlossen wie ein Computer, auf dem
die iTunes-Bibliothek gespeichert ist, so kann es im
AirPlay-Popup-Menü als Wiedergabegerät erscheinen.
In Kapitel 5 nden Sie Informationen zur Konguration
Ihres Z2 für die Verbindung mit Ihrem Heimnetzwerk
und zur Konguration von iTunes, um diese
Anwendung über das Z2 abspielen zu können.
Hinweis: Stellen Sie sicher, dass die aktuellste
iTunes-Version installiert worden ist.
Hinweis: Für den Anschluss Ihres Z2 an ein
Ethernet-Netzwerk ist ein Standard-Ethernet-Kabel
erforderlich.
Sie können Ihre Musik auch direkt vom iPod, iPhone
bzw. iPad® zum Z2 streamen. Jede iPod-, iPhone-
oder iPad-Anwendung mit Lautstärkefunktion besitzt
ein zusätzliches Icon, das die Auswahl externer
Lautsprecher für die Wiedergabe ermöglicht. Jedes
AirPlay-Gerät innerhalb der Wireless-Serie ist in der
Liste enthalten.
Lightning-Connector
Das Z2 ist kompatibel mit dem iPhone 5, dem
iPod touch (5. Generation) und dem iPod nano
(7. Generation). Ältere iPod- oder iPhone-Modelle bzw.
andere Musik-Player können über ihre Kopfhörer-
Buchsen mit dem AUX-Eingang an der Rückseite des
Z2 verbunden werden. Die iPhone- und iPod-Modelle
werden jedes Mal geladen, sobald sie angedockt sind
und das Z2 eingeschaltet ist bzw. sich im Standby-
oder Sleep-Modus bendet.
AUX-Eingang
Möchten Sie sich eine externe analoge Audioquelle
anhören, so schließen Sie diese über ein analoges
Kabel mit Ministecker an den AUX-Eingang des Z2 an.
Netzeingang (POWER)
Verbinden Sie den Z2 über das beiliegende Netzkabel
mit der Netzsteckdose. Schließen Sie das A7 zum
ersten Mal an das Netz an, so schaltet es sich
automatisch ein und die LED blinkt rot.
Hinweis: In der Tabelle in Kapitel 4 werden
die LED-Farben des Z2 und deren Bedeutung
erläutert.
Abbildung 1
Rückansicht des Z2
Z2
B&W Group Ltd. Worthing England
Designed in the UK Made in China
