Bradley S19-120SS User manual

P.O. Box 309, Menomonee Falls, WI USA 53052-0309
PHONE 800.BRADLEY (800.272.3539) FAX [phone]
bradleycorp.com
Installation
215-279 Rev. G; ECN 08-517
© 2008 Bradley Corporation
Page 1 of 10 8/11/08
S19-120SS
Stainless Steel Drench Shower -
Horizontal Supply
Douche d’urgence horizontale acier inox
Ducha de alto flujo de suministro
horizontal acero inoxidable
Table of Contents
Pre-Installation Information . . . . . . . . . . . . . . . . . . . 2
Installation Instructions . . . . . . . . . . . . . . . . . . . . . . 3
Assembly of Components . . . . . . . . . . . . . . . . . . . . 4
Parts List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Table des matières
Avant l’installation . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Instructions d’installation . . . . . . . . . . . . . . . . . . . . . 6
Assemblage des composantes . . . . . . . . . . . . . . . . 7
Liste des pièces. . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Contenido
Información previa a la instalación . . . . . . . . . . . . . 8
Instrucciones de instalación. . . . . . . . . . . . . . . . . . . 9
Armado de los componentes. . . . . . . . . . . . . . . . . 10
Lista de piezas. . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

2
S19-120SS Installation
8/11/08 Bradley Corporation • 215-279 Rev. G; ECN 08-517
WARNING
Read this installation manual completely to ensure proper installation, then file it
with the owner or maintenance department. Compliance and conformity to drain
requirements and other local codes and ordinances is the responsibility of the installer.
Separate parts from packaging and make sure all parts are accounted for before
discarding any packaging material. If any parts are missing, do not begin installation
until you obtain the missing parts.
Flush the water supply lines before beginning installation and after installation is
complete. Test the unit for leaks and adequate water flow. Main water supply to the
eyewash should be “ON” at all times. Provisions shall be made to prevent unauthorized
shutoff.
The ANSI Z358.1 standard requires an uninterruptible supply of flushing fluid at a
minimum 30 PSI (0.21 MPa) flowing pressure. Flushing fluid should be tepid per ANSI
Z358.1.
The inspection and testing results of this equipment should be recorded weekly
to verify proper operation. This equipment should be inspected annually to ensure
compliance with ANSI Z358.1.
Workers who may come in contact with potentially hazardous materials should be
trained regarding the placement and proper operation of emergency equipment per
ANSI Z358.1.
For questions regarding the operation or installation of this product, visit www.
bradleycorp.com or call 1-800-BRADLEY.
Product warranties and service parts information may also be found under ”Products”
on our web site at www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309,MenomoneeFalls,WI53051
R
TESTTHISUNITEACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetriebprüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1STWÖCHENTLICHZUPRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051

3
Installation S19-120SS
Bradley Corporation • 215-279 Rev. G; ECN 08-517 8/11/08
Installation
Supplies Required:
• Pipe sealant
• Piping to 1" NPT water supply inlet
• Adequate supply pipe supports
• Minimum 4" (102 mm) drain to accommodate 30
gallons (115 liters) per minute discharge for shower
waste
• Sign-mounting hardware
Step 1: Assemble components
1. Assemble the components as shown on page 4.
• Apply pipe sealant to all male-threaded pipe
joints.
• Bottom edge of showerhead should be 7'-0"
(2134 mm) from the floor.
Step 2: Connect water supply
IMPORTANT: Do not rely on Bradley’s
Drench Shower to support supply piping.
1. Connect water supply piping to 1" NPT inlet
on unit (piping supplied by installer). Provide
adequate supports (supplied by installer) for
supply pipe using pipe hangers or other means.
2. Mount the safety sign to the wall using sign-
mounting hardware supplied by installer.

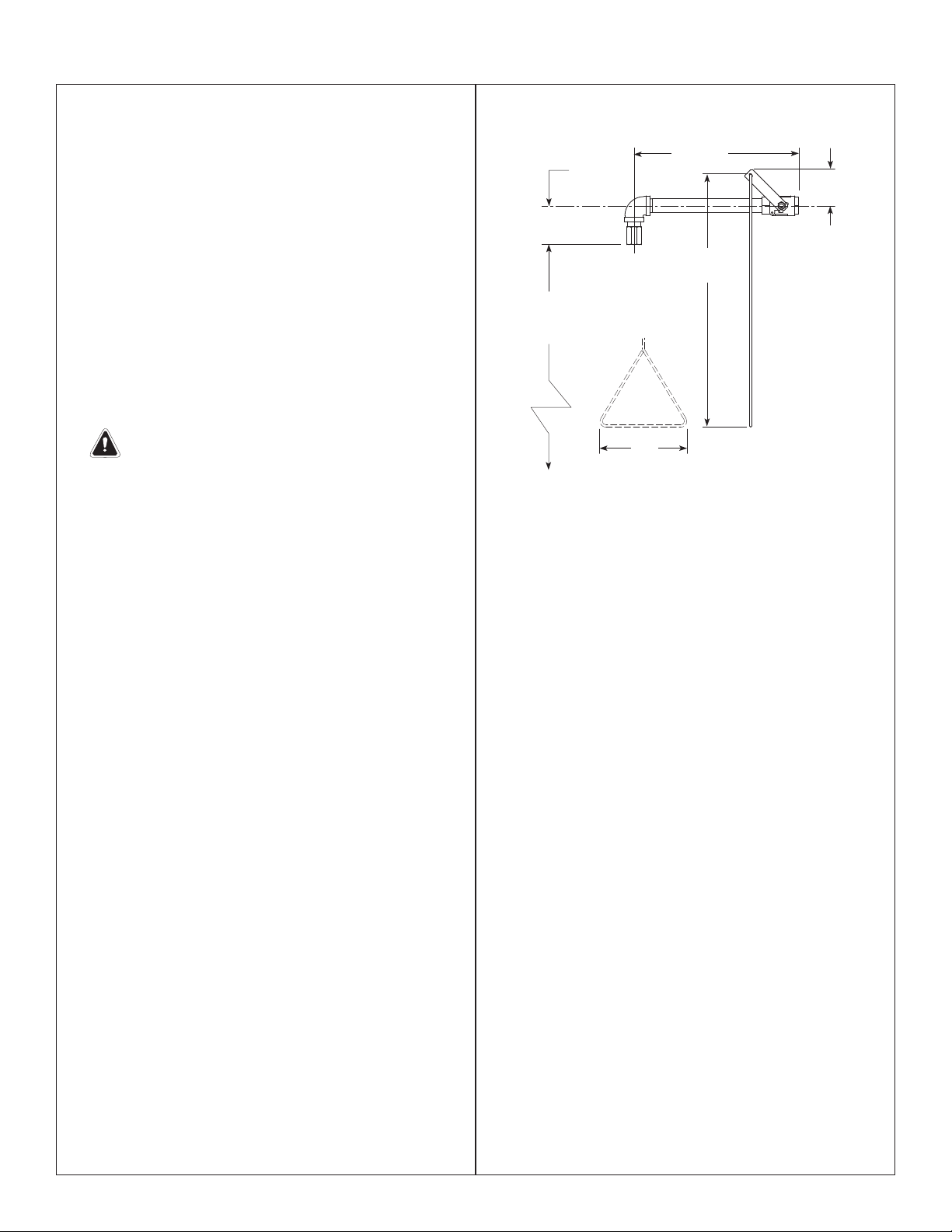

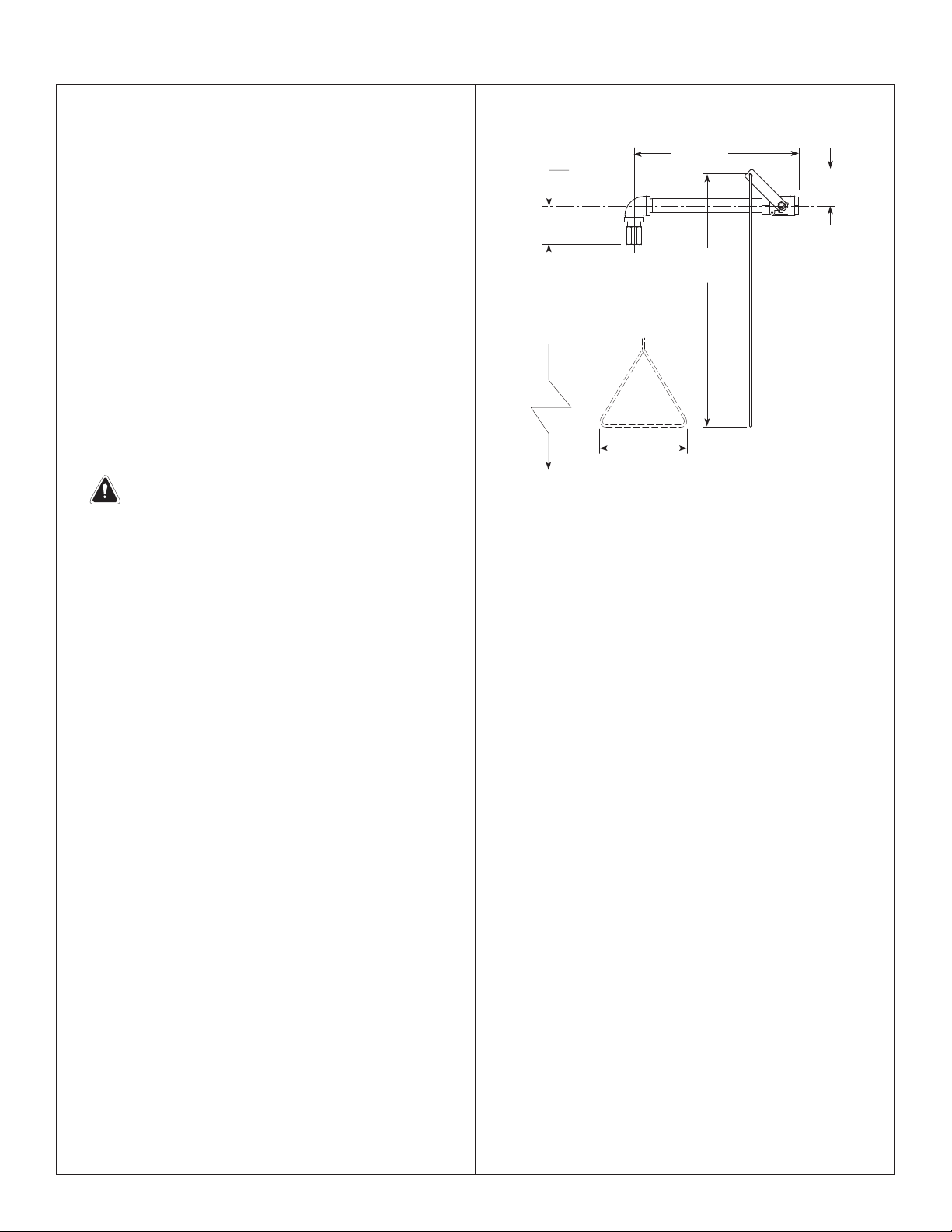

3-5/8"
(92mm)
9"
(229mm)
3.7"
(94mm)
15-3/4"
(400mm)
7'-0"
(2134mm)
to Floor
24"
(610mm)

4
S19-120SS Installation
8/11/08 Bradley Corporation • 215-279 Rev. G; ECN 08-517
Assembly of Components and Parts List
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL: 1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-050
4
4.1
7
8
6
5
2
3
1.1
1.21
1.2
1
1 S30-061 1 Stay-Open Ball Valve Assembly
1.1 128-142 1 Handle
1.2 S27-276 1 Ball Valve with Jam Nut
1.21 161-079 1 Jam Nut (only)
2 113-006MN 1 Pipe 1" NPT x 12" Long
3 169-1074 1 90° Elbow 1" NPT
4 S24-191 1 Stainless Steel Showerhead Assembly
4.1 S24-187 1 Flow Control Assembly, 23 GPM
5 151-001 2 Curtain Hook
6 128-156A 1 Pull Rod - 24" Long
7 204-421 1 Emergency Tag
8 114-050 1 Safety Sign
Item Part No. Qty. Description Item Part No. Qty. Description
1" NPT
Supply Inlet
NOTE: Items 1.1–1.2 come preassembled as Item 1.

5
Installation S19-120SS
Bradley Corporation • 215-279 Rev. G; ECN 08-517 8/11/08
AVERTISSEMENT
Lire ce manuel d’installation dans son intégralité pour garantir une installation
appropriée. Une fois celle-ci terminée, classer ce manuel auprès du service à la clientèle
ou d’entretien. L’installateur est responsable de la conformité de l’installation aux codes
pour des drain et codes et règlements en vigueur.
Assurez-vous que toutes les pièces sont incluses dans l’emballage et qu’il n’en manque
aucune avant de jeter l’emballage. Ne commencez pas l’assemblage avant de recevoir
les pièces manquantes.
Rincez la conduite d’alimentation avant et apres l’installation. Assurez-vous que le débit
d’eau est adéquat et qu’il n’y a pas de fuites. L’alimentation principale en eau doit être
toujours OUVERTE. On devra prévoir des dispositions pour empêcher tout arrêt non
autorisé.
La norme ANSI Z358.1 requiert une alimentation sans coupure du liquide de rinçage
à une pression minimum de 30 psi (0.21 MPa). Le liquide de rinçage doit être tiède
conformément à la norme ANSI Z358.1.
Inspectez et testez cet équipement une fois par semaine pour en assurer le bon
fonctionement. Notez les dates d’inspection. Ce matériel doit être inspecté une fois par
an pour assurer sa conformité à la norme ANSI Z358.1.
Les ouvriers susceptibles d’entrer en contact avec des matières potentiellement
dangereuses doivent recevoir une formation sur la mise en place et le bon
fonctionnement du matériel d’urgence conformément à la norme ANSI Z358.1.
Pour toute question concernant le fonctionnement ou l’installation de ce produit,
consulter le site www.bradleycorp.com ou appeler le 1-800-BRADLEY.
Les garanties de produits figurent sous la rubrique « Informations techniques » sur
notre site Internet à www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309,MenomoneeFalls,WI53051
R
TESTTHISUNIT EACHWEEK
Test-operate valve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1STWÖCHENTLICHZUPRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051

6
S19-120SS Installation
8/11/08 Bradley Corporation • 215-279 Rev. G; ECN 08-517
Installation
Equipements nécessaires :
• Produit d’étanchéité pour tuyauterie
• Tuyau d’alimentation pour branchement au raccord
IPS de 1 in. d’arrivée d’eau
• Un nombre suffisant de supports de tuyau
• Tuyau d’évacuation d’au moins 4 in. (102 mm) pour
evacuer 30 GPM (115 litres) d’eau de la douche
• Quincaillerie pour l’installation de l’enseigne
Étape 1: Montage des éléments de la douche
d’urgence
1. Monter les éléments de la douche d’urgence voir
page 7.
• Mettre de la pâte ou du ruban d’étanchéité
(non fournis) sur tous les filetages mâles.
• Le bord inférieur de la pomme de la douche
d’urgence doit se trouver à 2134 mm (7 ft.) du
sol.
Étape 2: Raccordement de l’alimentation
IMPORTANT: Ne pas utiliser la douche
d’urgence Bradley pour supporter la
tuyauterie d’alimentation.
1. Brancher l’alimentation en eau sur l’orifice
d’alimentation de 1 in. IPS de la douche
d’urgence (tuyauterie à fournir). Prévoir des
supports adéquats (non fournis) pour la tuyauterie
d’alimentation.
2. Installer l’enseigne de sécurité au mur à l’aide
de la quincaillerie d’installation (fournie par
l’installateur).
3-5/8"
(92mm)
9"
(229mm)
3.7"
(94mm)
15-3/4"
(400mm)
7'-0"
(2134mm)
du Sol
24"
(610mm)

7
Installation S19-120SS
Bradley Corporation • 215-279 Rev. G; ECN 08-517 8/11/08
Assemblage des composantes et Liste des pièces
1 S30-061 1 Robinet à tournant sphérique
1.1 128-142 1 Poignée
1.2 S27-276 1 Robinet (avec écrou de blocage)
1.21 161-079 1 Écrou de blocage (seulement)
2 113-006MN 1 Tuyau de 1" NPT x 12"
3 169-1074 1 Coude 90° de 1" NPT
4 S24-191 1 Pommeau de douche acier inox
4.1 S24-187 1 Contrôle du débit, 23 GPM
5 151-001 2 Crochet
6 128-156A 1 Tige - 24"
7 204-421 1 Étiquette d’urgence
8 114-050 1 Enseigne de sécurité
Pièce Réf. Qté. Description Pièce Réf. Qté. Description
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL: 1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-050
4
4.1
7
8
6
5
2
3
1.1
1.21
1.2
1
Orifice
d’alimentation
d’eau de 1" NPT
NOTE: Les articles 1.1–1.2 sont préassemblés tel que 1.

8
S19-120SS Installation
8/11/08 Bradley Corporation • 215-279 Rev. G; ECN 08-517
ADVERTENCIA
Lea en su totalidad este manual de instalación para garantizar una instalación adecuada.
Una vez que termine la instalación, entregue este manual al propietario o al Departamento
de Mantenimiento. Es responsabilidad de quien instale el equipo cumplir con los códigos
para desagüe y otra códigos y ordenanzas locales.
Separar todas las piezas del material de embalaje y asegurarse que todas las piezas
estén incluídas antes de desechar cualquier material de embalaje. Si faltase alguna pieza,
no intentar instalar la unidad combinada Bradley hasta obtener las piezas faltantes.
Aclarar el conducto del suministro de agua antes y después de la instalación. Verificar
que no haya fugas y que el flujo de agua sea adecuado. El suministro principal de agua
a la unidad debe estar siempre en posición “ON” (abierto). Se deben tomar medidas a fin
de evitar el corte no autorizado del suministro.
La norma ANSI Z358.1 exige un suministro ininterrumpido del líquido de enjuague a
una presión mínima de 30 psi (0.21 MPa). El líquido de limpieza debe estar tibio en
conformidad con la norma ANSI Z358.1.
Este equipo se debe inspeccionar, probar y anotar semanalmente para mantener un
funcionamiento adecuado . Se debe revisar este equipo anualmente para asegurarse de
que cumpla con la norma ANSI Z358.1.
Los trabajadores que puedan tener contacto con materiales potencialmente peligrosos
deben recibir capacitación sobre la ubicación y operación adecuada de los equipos de
emergencia en conformidad con la norma ANSI Z358.1.
Para consultas sobre la operación o instalación de este producto, visite www.
bradleycorp.com o llame al 1-800-BRADLEY.
Las garantías del producto se pueden encontrar en “Información del producto” o en
nuestro sitio Web, www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309,MenomoneeFalls,WI 53051
R
TESTTHISUNIT EACHWEEK
Test-operate valve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen,bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1STWÖCHENTLICHZUPRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051

9
Installation S19-120SS
Bradley Corporation • 215-279 Rev. G; ECN 08-517 8/11/08
Instalación
Materiales necesarios:
• Sellador de tubería
• Tubería a la entrada del suministro de agua IPS de
1 pulgada en la unidad
• Apoyos de tubería de suministro adecuados
• Desagüe mínimo de 4 pulgadas (102 mm) para
acomodar la descarga de 30 galones (115 litros)
por minuto de los afluentes de la ducha de alto flujo
• Tornillería para montar el aviso de seguridad

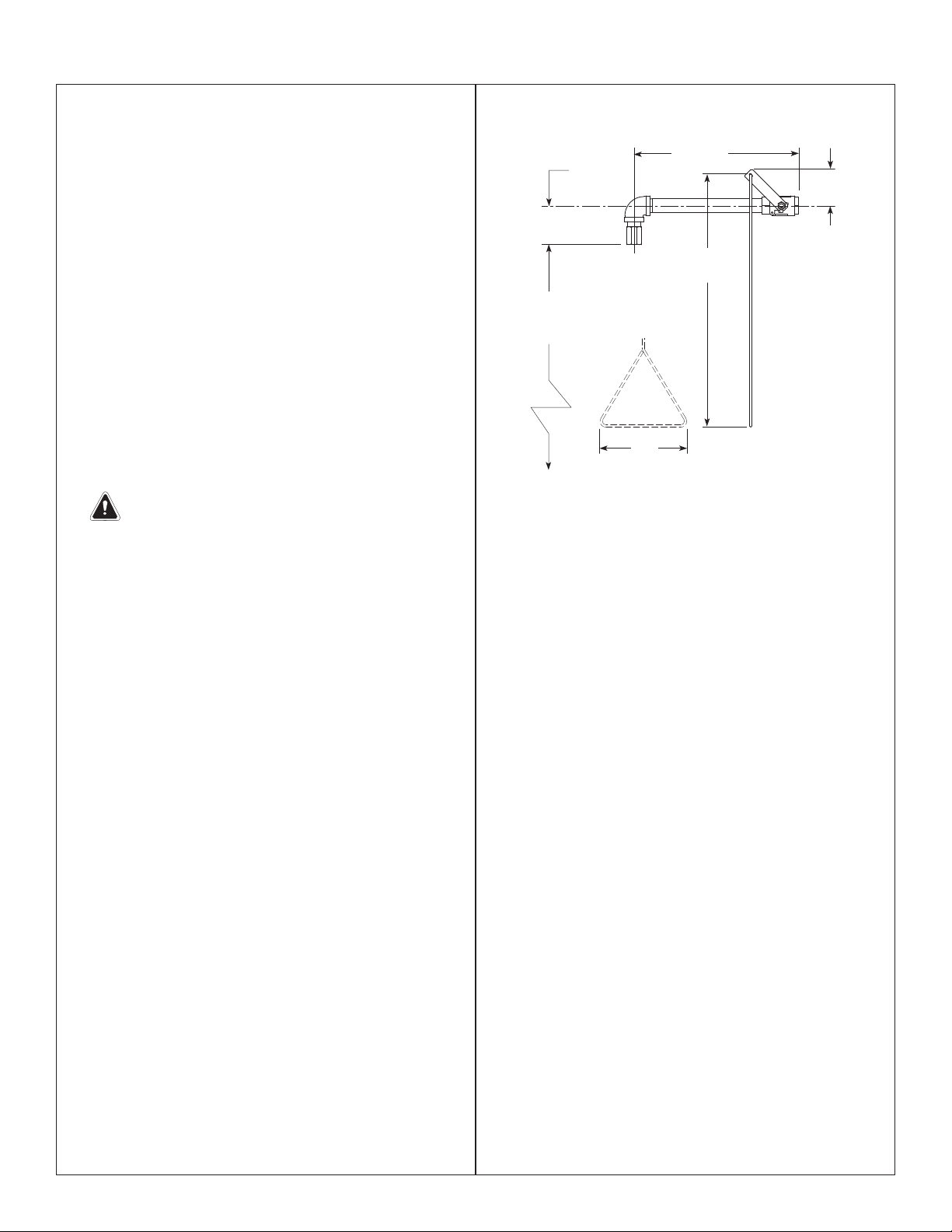

Paso 1: Montar la ducha de alto flujo
1. Montar los componentes de la ducha de alto flujo
como se muestra en la página 10.
• Aplicar el sellador de tubería o la cinta
adhesiva (suministrada por el instalador) a
todas las juntas de tubería de rosca macho.
• El borde inferior del cabezal rociador debe
quedar a 2134 mm (7 pies-0 pulg.) del suelo.
Paso 2: Conectar el suministro de agua
IMPORTANTE: No contar con la ducha
Bradley de alto flujo para sostener la tubería
de suministro.
1. Conectar la tubería de suministro de agua a la
entrada IPS de 1 pulgada en la unidad (tubería
suministrada por el instalador). Proveer apoyos
adecuados (suministrados por el instalador) para
la tubería de suministro usando ganchos de
tubería u otros medios.
2. Fije el aviso de seguridad a la pared, usando
tornillería adecuada (proporcionada por el
instalador).
3-5/8"
(92mm)
9"
(229mm)
3.7"
(94mm)
15-3/4"
(400mm)
7'-0"
(2134mm)
al Piso
24"
(610mm)

10
S19-120SS Installation
8/11/08 Bradley Corporation • 215-279 Rev. G; ECN 08-517
Armado de los componentes y lista de piezas
1 S30-061 1 Válvula de flotador NPT de 1"
1.1 128-142 1 Manilla
1.2 S27-276 1 Válvula de flotador (con tuerca)
1.21 161-079 1 Contratuerca (solamente)
2 113-006MN 1 Tubo NPT de 1" x 12" de largo
3 169-1074 1 Codo NPT de 90° de 1"
4 S24-191 1 Conj. de cabezal rociador acero inox
4.1 S24-187 1 Control del flujo, 23 GPM
5 151-001 2 Gancho
6 128-156A 1 Varilla de tiro - 24"
7 204-421 1 Etiqueta de emergencia
8 114-050 1 Letrero de seguridad
Art. Node Pieza Cant. Descripción Art. Node Pieza Cant. Descripción
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL: 1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-050
4
4.1
7
8
6
5
2
3
1.1
1.21
1.2
1
Entrada de
suministro
NPT de 1"
NOTA: Los artículos del 1.1 al 1.2 vienen previamente montados como Artículo 1.
