Bradley S19-921 User manual

P.O. Box 309, Menomonee Falls, WI USA 53052-0309
PHONE 1-800-BRADLEY FAX [phone]
http://www.bradleycorp.com
Installation
215-1546 Rev. C; ECN 07-525
© 2007 Bradley Corporation
Page 1 of 19 9/12/07
ON-SITE
fi
MAINTENANCE
Theeyewashstationshouldbevisuallyinspectedweeklyfor
cleanlinessandpropersolutionlevelperANSIStandardZ358.1-
1998,andactivatedmonthlytoensureproperoperation.Whenthe
solutionlevelisbelowthe15-minutefillline,orwhenthesolution
isoverfourmonthsold,thetankmustberefilled.
To refill the eye wash tank
•Drainthetankcompletelyofanyunusedsolution.
•Cleanthetankwithsoapandhotwater.
•Rinsethetankthoroughly.
•RefillthetankwithamixtureofpotablewaterandBradley
Concentrate(Kit#S19-899includesconcentrate,capandliner).
ContactBradleyFixturesCorp.at1-800-BRADLEYorcall
yourlocalBradleyrepresentative.
U.S.Patent No. D438,983
204-497
ON-SITE
fi
OPERATION
To operate eye wash unit
•Beginoperationbypullingdownthetray.Thisactionshould
automaticallyactivatethewaterspray.
•Holdeyelidsopenwiththumbsandforefingers.Rotateeyesback
andforthtoensureacompleterinse.Allowwatertobatheboth
eyessimultaneouslyforaminimumof15minutes.
•Seekmedicalattentionimmediatelyafteruse.
CAUTION: Donotleanontheeyewashtraywhen
intheopenedposition.Damagetounitmayresult.
Allpersonsmustbetrainedintheproperuseofthis
self-containedemergencyeyewash.
204-498
Certified
Model
Z358.1-1998
EMERGENCY
Eye Wash
Pull
ON-SITE
fi
OPERATION
To operate eye wash unit
•Begin operationbypullingthefrontflapdownandout.T his
actionshouldautomaticallyactivatethewaterspray.
•Hold eyelidsopenwith thumbsandforefingers. Rotateeyesback
andforth to ensureacomplete rinse.Allowwaterto batheboth
eyessimultaneouslyforaminimumof15minutes.
•Seekmedical attentionimmediately afteruse.
CAUTION: Donotleanontheeyewashtraywhen
in theopenedposition.Damagetounitmayresult.
All personsmust betrainedin theproperuseofthis
self-containedemergencyeyewash.
WARNING: Alwaysunplugunitwhenempty.Refill
immediatelyafteruse.
Certified
Model
Z358.1-1998
Certified
Model
Z358.1-2004
S19-921, S19-921H, S19-921HR
On-Site®Gravity-Fed Eyewash and
optional Heater Jacket
Douche oculaire On-Site
®
à gravité
avec bande chauffante facultative
Lavador de ojos On-Site
®
de
alimentación por gravedad
Table of Contents
Pre-Installation Information......................................2
Components and Parts List .......................................3
Installation Instructions..........................................4-5
Maintenance Information..........................................6
Optional Heater Jacket Junction Box........................7
Retrofit Heater Jacket (S19-921HR)
Installation Instructions .......................................7
Table des matières
Information avant installation ...................................8
Composantes et liste des pièces................................9
Instructions d'installation ...................................10-11
Directives d'entretien...............................................12
Boîte de connexion de bande chauffante
en option ............................................................13
Instructions d'installation pour de bande
chauffante modification (S19-921HR)..............13
Contenido
Información previa a la instalación.........................14
Componentes y lista de piezas................................15
Instrucciones de instalación...............................16-17
Instrucciones de mantenimiento..............................18
Caja de conexiones para la camisa
calentadora opcional..........................................19
Instrucciones de instalación para la camisa
calentadora modificación (S19-921HR)............19

2 9/12/07 Bradley Corporation • 215-1546 Rev. C; ECN 07-525
S19-921, S19-921H, S19-921HR Installation
Pre-Installation Information
Overview
This self-contained gravity-fed eyewash flushes eyes for 15 minutes at a minimum of 0.4 gallons/minute by using
only 7 gallons of water. It can be transported when empty but should be placed in a fixed location when completely
assembled and filled with fluid. The On-Site® complies with ANSI standard Z358.1-2004.
Components
Tank: Tank is made of transparent yellow polycarbonate.
Pedestal: Pedestal is made of opaque yellow polyethylene, with a black polyethylene pull-down arm.
Concentrate: Contents of the 8 oz. bottle of water preservative concentrate is mixed with 7 gallons of potable water
in the eyewash tank.
Wall Bracket: Wall bracket is made of stainless steel and is used for mounting the unit to the wall (optional).
Heater Jacket: Yellow insulated/waterproof heater jacket is made of 200-denier foam-backed nylon with clear vinyl
pocket. 121-watt tank heater and 60-watt tube heater are made of silicone rubber with PSA adhesive backing.
Thermostat is 75°F +/- 5°normal operation in series with 90°F +/- 5° high limit, manually reset thermostat.

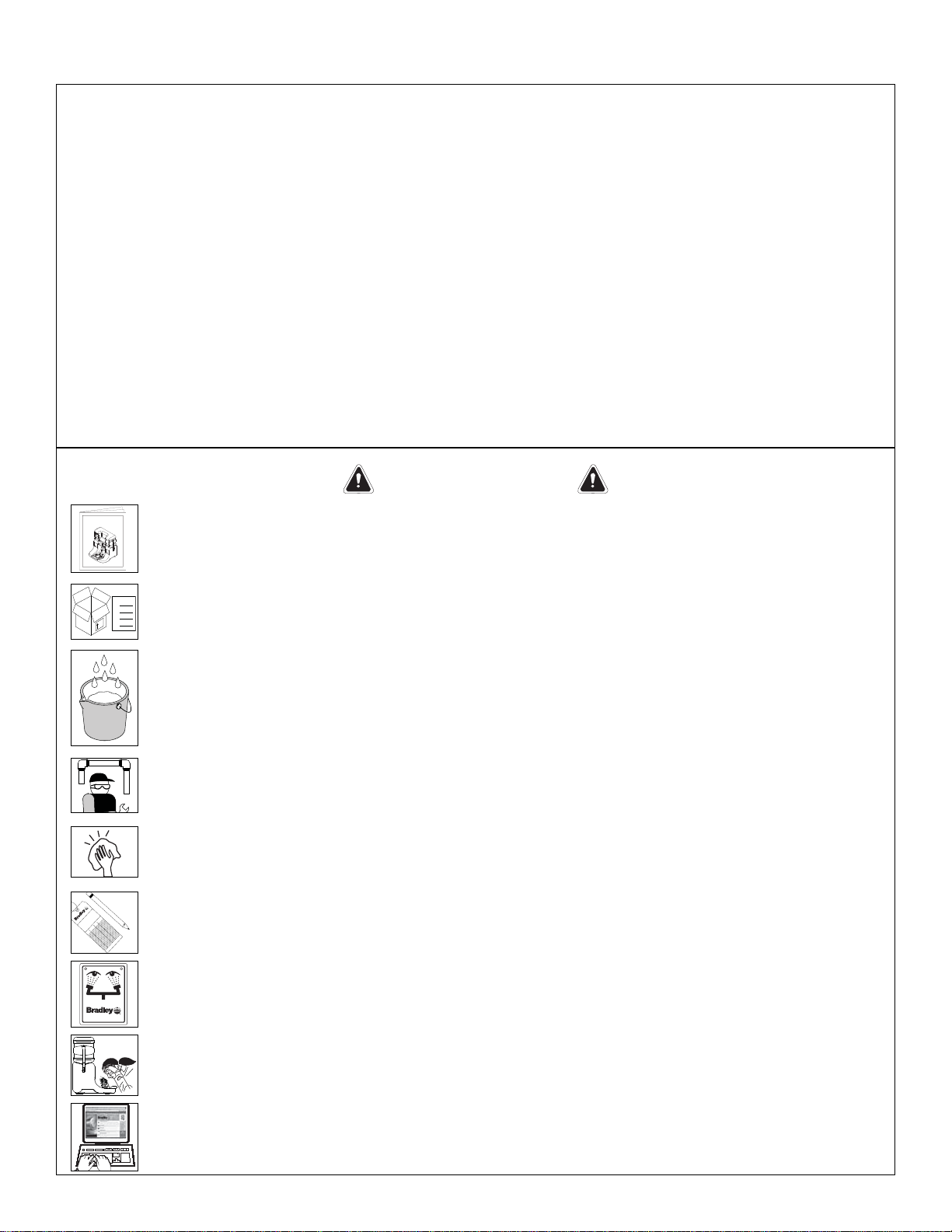

WARNING
Read this installation manual completely to ensure proper installation, then keep
it with the emergency fixture. Compliance and conformity to drain requirements
and other local codes and ordinances is the responsibility of the installer.
Separate parts from packaging and make sure all parts are accounted for before
discarding any packaging material. If any parts are missing, do not begin
installation until you obtain the missing parts.
Emergency eye wash unit shall be placed in accessible locations that require no
more than ten seconds to reach and should be within a travel distance no greater
than 30.5 m (100 ft) from the hazard (ANSI Z358.1). It is recommended that a
waste container be placed under the eye wash unit during use/testing to collect
spent water. This will help keep the floor dry and provide easy waste disposal.
When drilling into tile, masonry or other materials which make installing wall
anchors difficult, be sure to wear safety goggles to prevent eye injuries.
Solvent-based cleaners may cause plastic parts to degrade which will affect their
performance. Review the materials listed in the "Components" section of this
installation manual with your cleaner's manufacturer prior to use.
The inspection and testing results of this equipment should be recorded weekly
to verify proper operation. This equipment should be inspected annually to
ensure compliance with ANSI Z358.1. Keep the inspection tag with the eyewash.
Workers who may come in contact with potentially hazardous materials should
be trained regarding the placement and proper operation of emergency
equipment per ANSI Z358.1.
This product meets ANSI Z358.1-2004 as a self-contained “gravity-fed” eye wash.
All ANSI approved eye washes must provide a minimum 15-minute water flush
treatment at a minimum of 0.4 GPM.
For questions regarding the operation or installation of this product, visit
www.bradleycorp.com or call 1-800-BRADLEY. Product warranties may also be
found under ”Product Information” on our web site at www.bradleycorp.com.
Installation
ON-SITE
?
MAINTENANCE
Theeyew
ashstationshouldbevisuallyinspectedweeklyfor
cleanlinessandpropersolutionlevelperANSIStandardZ358.1-
1998,andactivatedmonthlytoensureproperoperation.Whenthe
solutionlevelisbelowthe15-minutefillline,orwhenthesolution
isoverfourmonthsold,thetankmustberefilled.
Torefilltheeyewashtank
D
rainthetankcompletelyofanyunusedsolution.
C
leant
hetankwithsoapa
ndhotwater.
R
insethetankthoroughly.
R
efillthetankwithamixtureofpotablewaterandBradley
Concentrate(Kit#S19-899includesconcentrate,capandliner).
ContactBradleyFixturesCorp.at1-800-BRADLEYorcall
yourlocalBradleyrepresentative.
U.S.P
atentNo.D438,983
204-497
ON-SITE
?
OPERATION
Tooperateeyewashunit
Beginoperationbypullingdownthetray.Thisactionshould
automaticallyactivatethewaterspray.
Holdeyelidsopenwiththumbsandforefingers.Rotateeyesback
andforthtoensureacompleterinse.Allowwatertobatheboth
eyessimultaneouslyforaminimumof15minutes.
Seekmedicalattentionimmediatelyafteruse.
CAUTION:Donotleanontheeyewashtraywhen
intheo
penedposition.Damagetounitmayresult.
Allpersonsmustb
etrainedintheproperuseofthis
self-containedemergencyeyewash.
204-498
Certified
Model
Z358.1-1998
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309,MenomoneeFalls,WI53051
R
TESTTHISUNITEACHWEEK
Test-operatevalve(s) eachweek and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Te stbetriebprüfen,bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1STWÖCHENTLICHZUPRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas.S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051

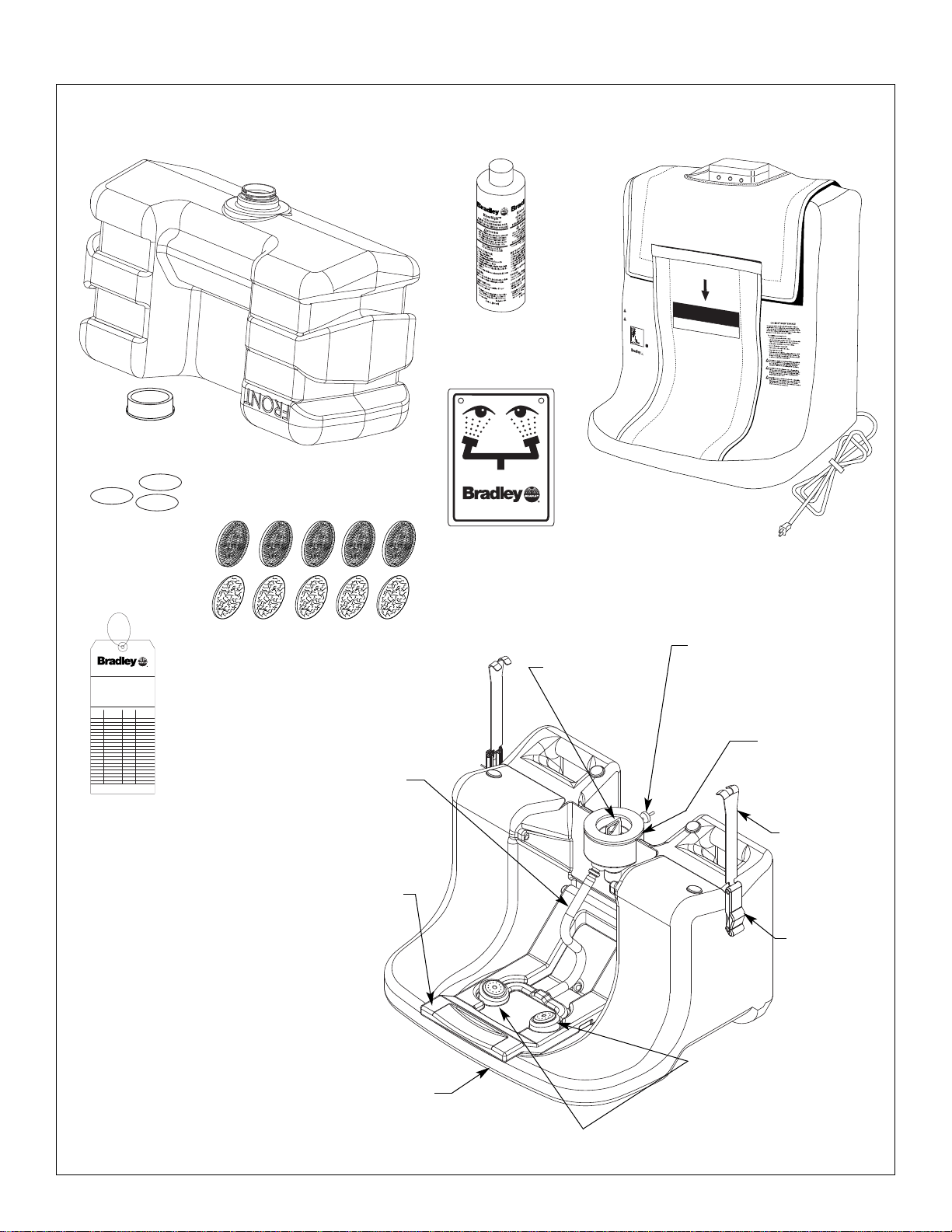

Components
3Bradley Corporation • 215-1546 Rev. C; ECN 07-525 9/12/07
Installation S19-921, S19-921H, S19-921HR
EMERGENCY
Eye Wash
Pull
ON-SITE
fi
OPERATION
To operate eye wash unit
•Begin operation by pulling the front flap downand out. This
action should automatically activate the water spray.
•Hold eyelids open with thumbs and forefingers. Rotate eyes back
and forth to ensure a complete rinse.Allow water to bathe both
eyes simultaneously for a minimumof 15minutes.
•Seek medical attention immediately after use.
CAUTION: Do not lean on theeye wash traywhen
in the opened position. Damage to unit may result.
All persons must be trained in the properuse of this
self-contained emergency eyewash.
WARNING: Alwaysunplug unit when empty. Refill
immediately after use.
Certified
Model
Z358.1-1998
INSPECTION
TAG
(204-421)
EYE WASH
PRESERVATIVE
(S19-865)
SAFETY SIGN
(114-051)
P.O.BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THISUNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctionsimmediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störungsofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement desvalveschaque semaine et
signe en bas. S'il y à quelque chose qui ne va pasfait
un rapport immédiatement.
TANK
(133-140)
HEATER JACKET
(269-1627)
JUNCTION BOX
(S83-162)
CAP WITH HOLE
(136-036)
LINER
(269-1379)
qty. 3
GASKET
REPLACEMENT
KIT
(S45-2193)
CHECK VALVE/GROMMET
REPLACEMENT KIT
(S45-2192)
CLAMP
(146-072)
LATCH
REPLACEMENT
KIT
(S45-2194)
(includes latch,
clamp and
mounting rivets)
TUBE
(269-1385)
ARM
(133-133)
PEDESTAL
(101-020)
SPRAYHEAD ASSEMBLY
REPLACEMENT KIT
(S45-2195)
(includes screw, O-ring,
spider and filter) (part no.
for filter 269-1378)
HOOK-AND-LOOP
FASTENER KIT
(269-1781)
contains 5 sets PIERCE
(152-064)

4 9/12/07 Bradley Corporation • 215-1546 Rev. C; ECN 07-525
S19-921, S19-921H, S19-921HR Installation
Installation

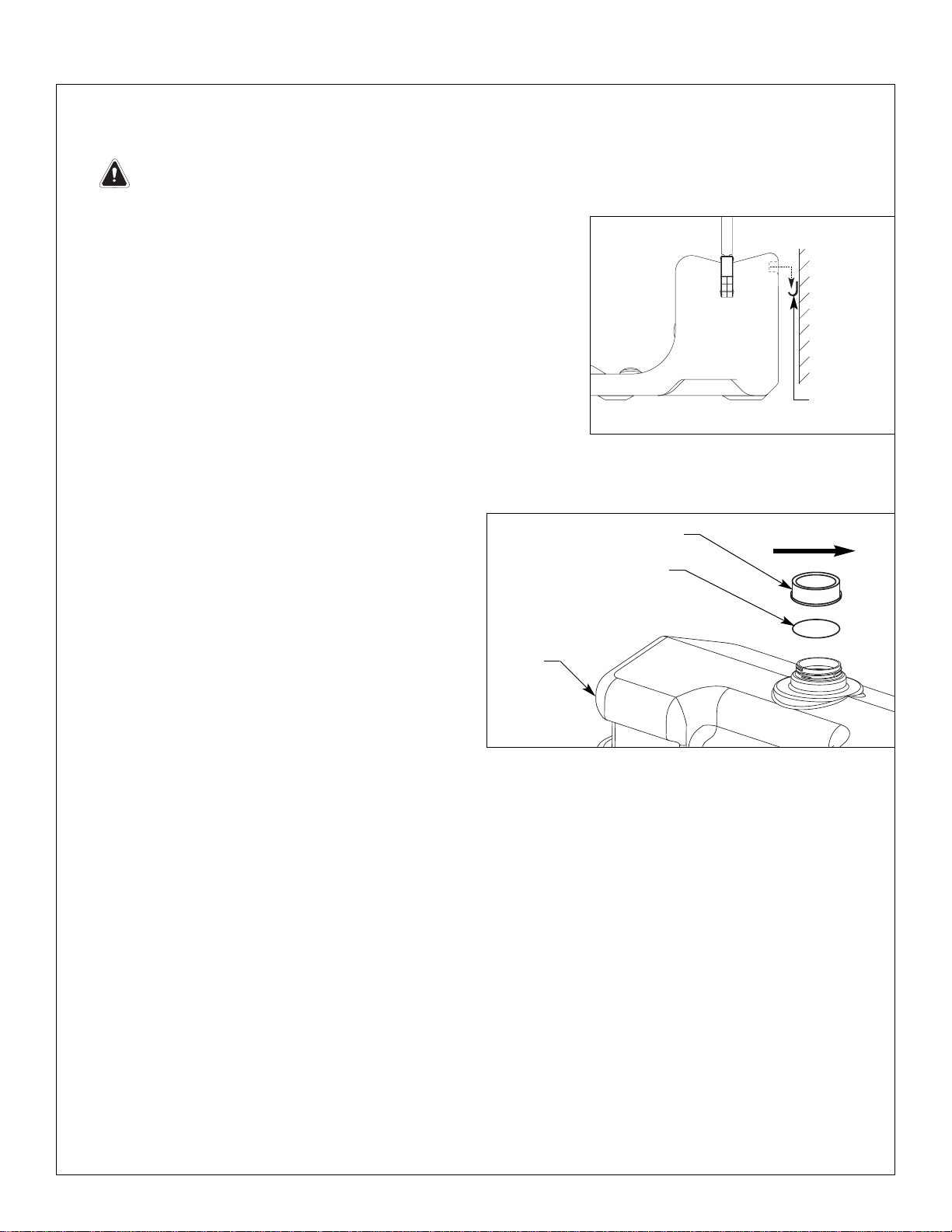

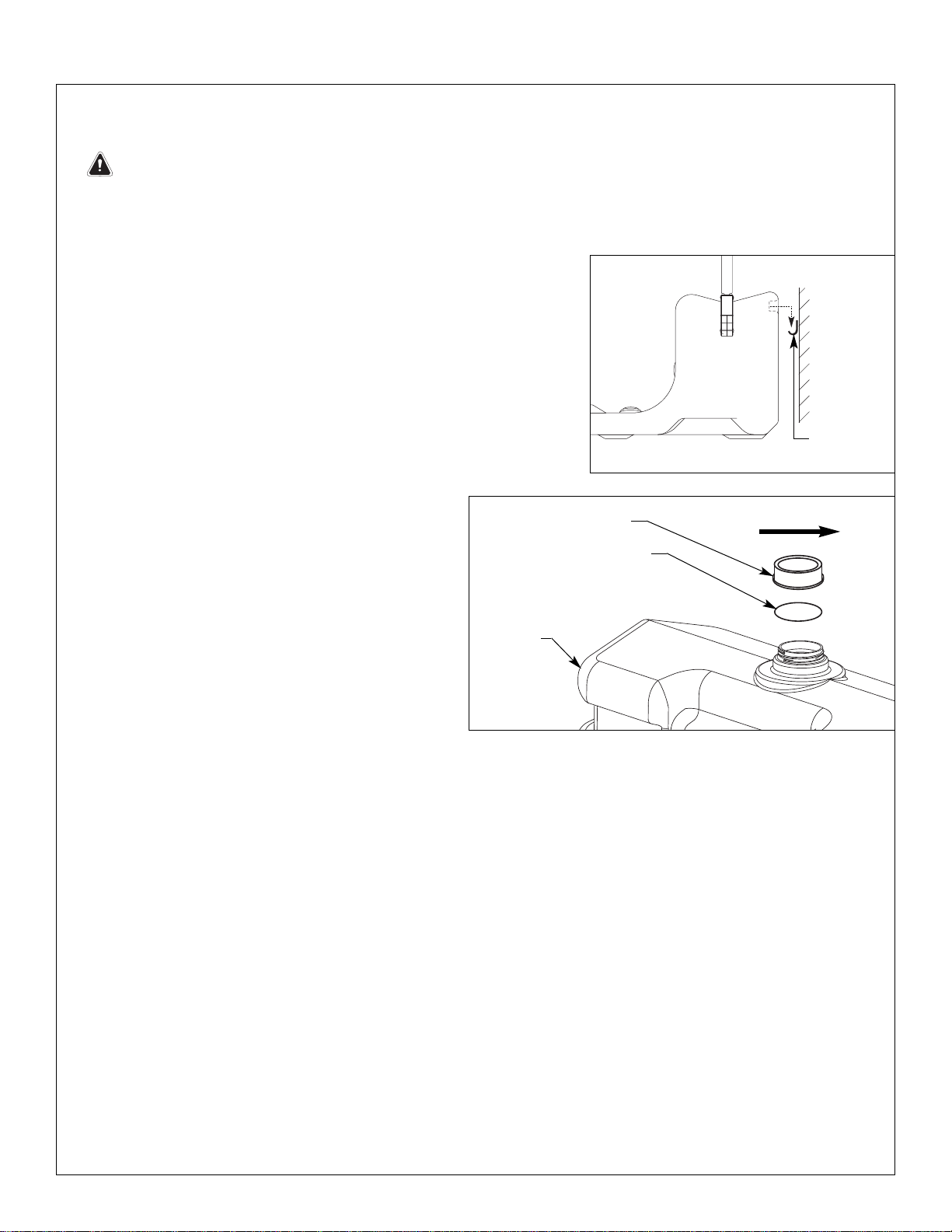

Step 1: Mount eye wash pedestal to wall (optional)
CAUTION: Eye wash station weighs 60 lbs when filled to capacity. Assistance from
another individual may be required to safely install the unit. Mounting bracket
screws and wall anchors must be strong
enough to support the filled unit.
1. To mount the pedestal to the wall, follow the procedure
outlined below:
• Secure the mounting bracket to the wall with screws and
wall anchors (provided by installer).
• Attach the pedestal to the mounting bracket at the handles
on the back of the unit (see Figure 1).
NOTE: When mounting the eye wash unit to the mounting
bracket, make sure the unit is level and the sprayheads are at
a height of 33-45" from the floor and situated at least 6"
from the wall or nearest obstruction (ANSI Z358.1-2004).
Step 2: Fill and mount tank
1. Pour clean, potable room temperature water
into the tank; continue pouring until the tank
is 1/3 to 1/2 full.
2. Pour entire contents of the water preservative
bottle (supplied) into the eye wash tank.
3. Add clean, potable room temperature water to
the tank until the water level reaches the fill
line.
4. Insert one liner into the cap (with hole) and
attach the cap to the top of the tank (see
Figure 2a).
5. OPTIONAL HEATER JACKET: Place the
pedestal into the heater jacket. For ease of
tank installation, loosen the jacket around the pedestal. Insert the tube from the drain hole at the
bottom of the pedestal through the hole in the back of the heater jacket. Drain hole location is shown
in Figure 2b on page 5.
NOTE FOR TANK INSTALLATION: To ensure proper installation, the tank should be placed on the
pedestal from the front of the unit.
6. Invert the tank and place it on top of the pedestal as shown in Figure 2b found on page 5. A slight
adjustment to the position of the tank may be required for proper placement of the tank on the
pedestal. The pierce on the pedestal will puncture a hole in the cap liner and allow solution to flow.
7. Raise the arm to snap fit in an upright position.
8. Secure the tank to the pedestal using the side tank clamps. Make sure the latches are pulled down tight
to the pedestal (see Figure 2b, page 5).
9. OPTIONAL HEATER JACKET: Insert the 5-pin connector into the mating socket on the junction box
and screw tight. Slide the heater jacket up to cover the tank and secure the jacket with the hook-and-
loop fasteners. Slide the arm into pocket of the jacket flap.
NOTE: After the tank is mounted to the pedestal, minor spillage could occur. Allow the fluid to stabilize
completely before inspecting the unit for leaks.
Turn cap to close

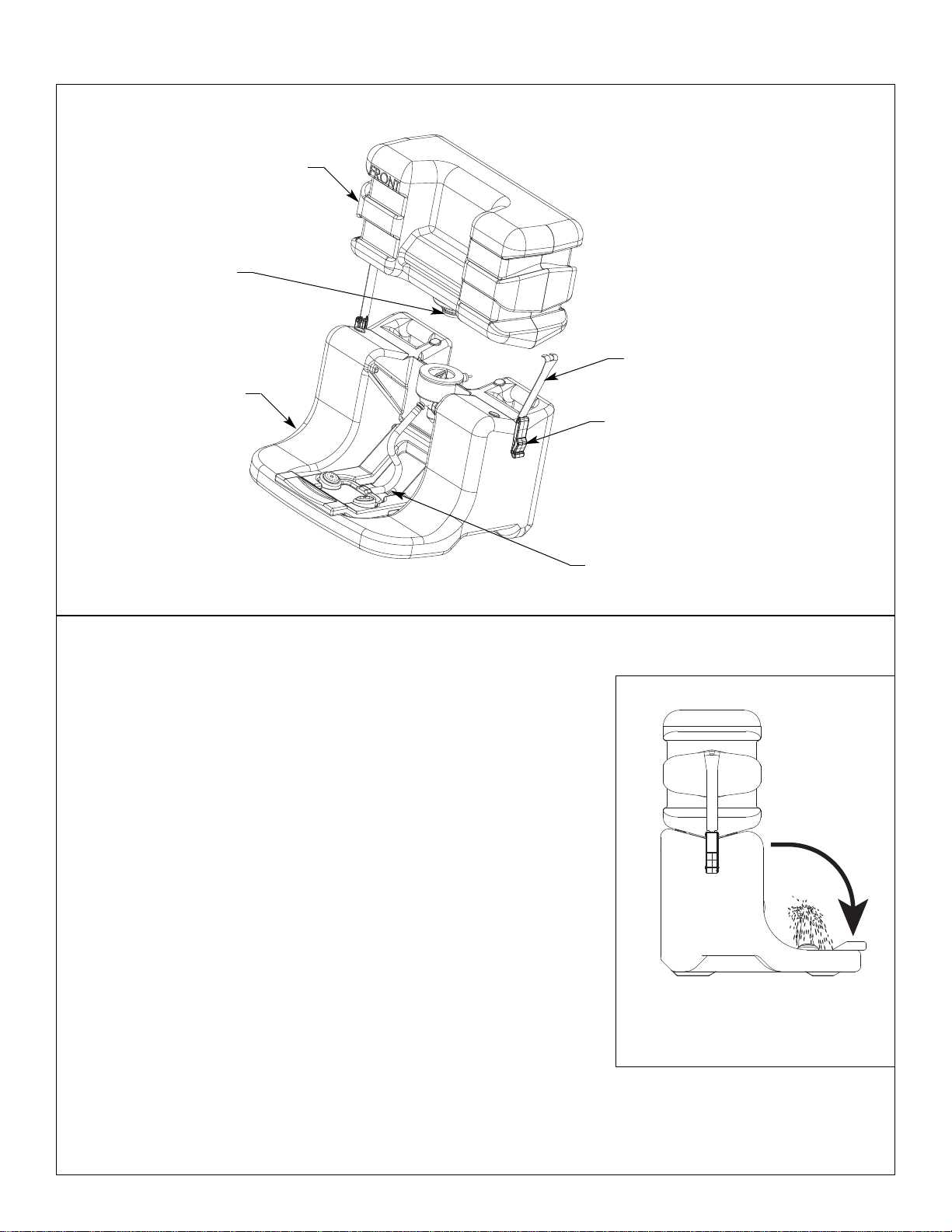

Figure 2a
Figure 1
WALL
BRACKET
CAP WITH HOLE
LINER
(insert liner into cap before
attaching cap to tank)
TANK

Step 3: Test eye wash unit
1. After completing installation, test the eye wash station for
proper operation by pulling down the tray (see Figure 3).
Visually inspect the eye wash unit weekly for cleanliness
and proper solution level (per ANSI Standard Z358.1-2004).
When the water level drops below the 15-minute fill line,
the tank must be emptied and then refilled. To refill the eye
wash tank, follow the procedures outlined in Step 2 found
on page 4.
OPTIONAL UNIT WITH HEATER JACKET: Test the unit
by pulling the front flap down and all the way out. This
action should activate the water spray. Check the sprayheads
for proper water flow and look for possible water leakage
throughout the unit. Visually inspect all areas of the heater
jacket to verify proper operation of the heating element.
2. Attach the eye wash inspection tag (supplied) to the eye
wash unit. This tag is to be used for weekly inspection
documentation. Hook-and-loop fasteners are provided to
attach the tag to the unit.
3. If the eye wash unit is not working properly, remove it from
the hazard area and contact Bradley Corporation
immediately.
5Bradley Corporation • 215-1546 Rev. C; ECN 07-525 9/12/07
Installation S19-921, S19-921H, S19-921HR
Figure 3
Figure 2b
CAP
TANK
PEDESTAL
DRAIN HOLE
LATCH
CLAMP

6 9/12/07 Bradley Corporation • 215-1546 Rev. C; ECN 07-525
S19-921, S19-921H, S19-921HR Installation
Maintenance
WARNING: Water preservatives protect potable water from bacteria, fungi and algae growth
for up to four months. If a water preservative is not used with this eye wash, it
is recommended that the tank be cleaned weekly or as often as needed.
Infection, loss of vision or other serious injury may result from misuse. DO
NOT use expired, cloudy, colored or contaminated solution. DO NOT open
preservative bottle if safety seal is broken. DO NOT save unused solution.
Step 1: Inspect eye wash unit
1. Visually inspect the eye wash unit weekly for cleanliness and proper solution level (per ANSI
Standard Z358.1-2004).
2. Activate the eye wash unit each time the solution is replaced to ensure proper operation. If the unit
is not working properly, remove it from the hazard area and contact Bradley Corporation
immediately.
• Check the sprayheads’ water spray pattern for an even, continuous flow. The sprayheads are
attached to the arm with screws and can be detached from the tray for cleaning or obstruction
removal, if necessary, and reattached (use a 9/64" hex-head Allen wrench to remove and reinstall
the sprayheads).
• Check the water supply hose at the basin of the eye wash unit for cracks, leaks or wear.
• Check the entire unit for possible water leakage.
• Check the solution for contamination and replace with fresh solution, if necessary.
Step 2: Clean eye wash unit
1. Carefully remove the eye wash tank from the pedestal and drain the water solution from the tank
(dispose of the solution properly). For ease of draining, the pedestal has a drain hole which will
accept a 1/2" I.D. tube at the underside of the hole (tube supplied by others) (see Figure 2b on
page 5 for drain hole location).
2. Clean the inside of the tank using warm water and a mild soap product; rinse thoroughly.
3. Refill the eye wash tank following the procedures outlined in Step 2 found on page 4.
• To order additional bottles of potable water preservative, contact your Bradley representative or
local distributor and ask for Bradley On-Site® Refill Kit S19-899 (kit includes bottle of
preservative, cap and liners).
4. Reinstall the eye wash tank following the procedure outlined in Step 2 found on page 4.
To operate eye wash unit
1. Begin operation by pulling down the tray. OPTIONAL UNIT
WITH HEATER JACKET: pull the front flap down and all the
way out. This action should automatically activate the water
spray (Figure 4).
2. Hold eyelids open with thumbs and forefingers. Rotate eyes
back and forth to ensure a complete rinse. Allow water to bathe
both eyes simultaneously for a minimum of 15 minutes.
3. Seek medical attention immediately after use.
CAUTION: Do not lean on the eye wash tray when in the
opened position. Damage to unit may result.
Figure 4

7Bradley Corporation • 215-1546 Rev. C; ECN 07-525 9/12/07
Installation S19-921, S19-921H, S19-921HR
Optional Heater Jacket Junction Box
LED Light
Green Light: an indication that the unit has power.
Amber Light: an indication that the heater is in operation and heating the unit. The light will be on
only while the heater is operating (heating the unit).
Red Light: an indication that the thermostat needs to be reset. To reset the thermostat, follow the
procedure outlined below.
a. Remove the top of the heater jacket.
b. Find the “reset” button on the thermostat (located on the tank) and press the button.
• After pressing the button, check to be sure that the red light is off and that the green light is
on (the amber light will be on only if the heater is operating). If the red light is still on,
press the “reset” button again.
c. Replace the top of the heater jacket.
Retrofit Heater Jacket Installation Instructions (S19-921HR)
1. Remove the backing from the heater pad and place it onto the pedestal as shown in Figure 5.
2. Continue with the heater jacket installation instructions on page 4.

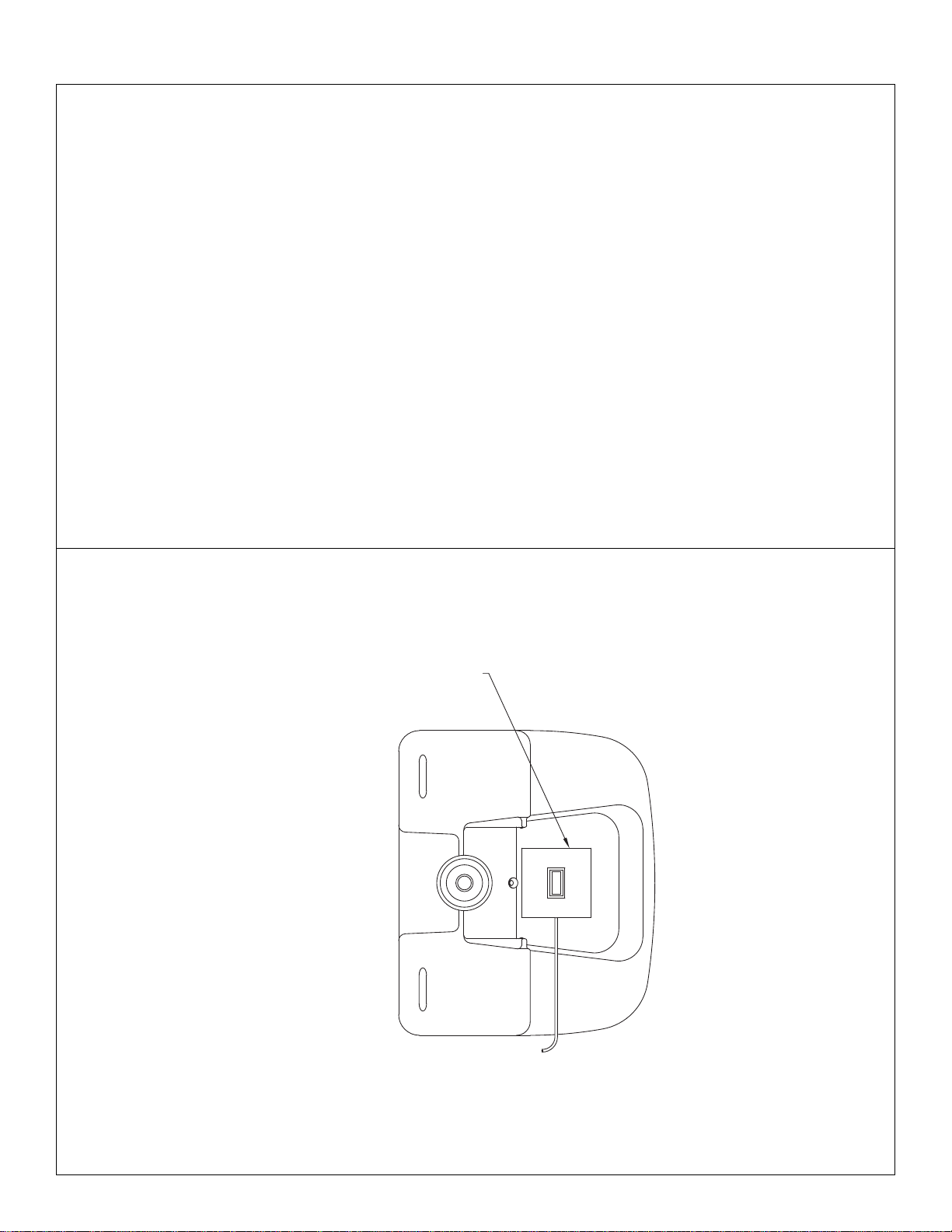

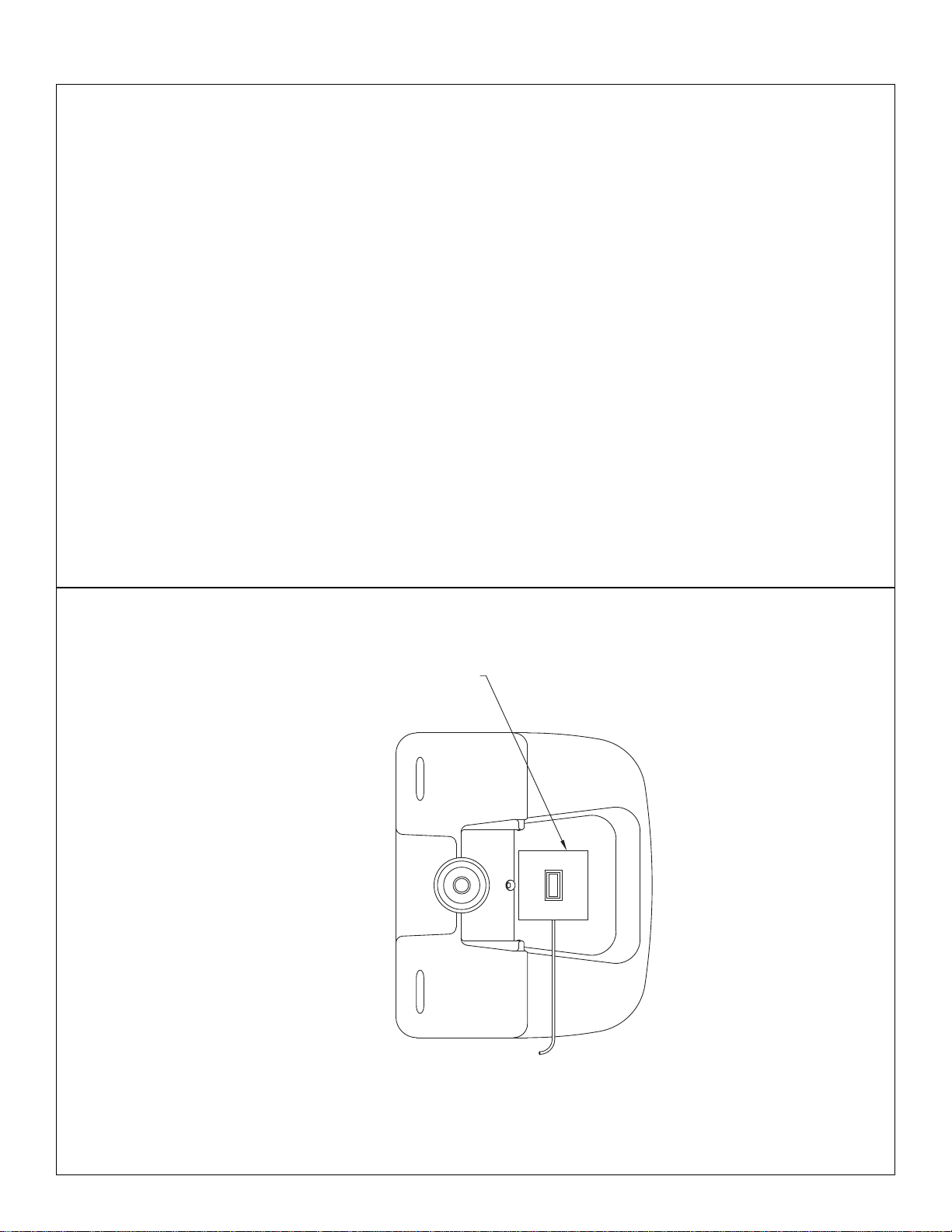

POSITION HEATER PAD
EVENLY AROUND DRAIN HOLE.
DO NOT BLOCK DRAIN HOLE.
TOP VIEW OF PEDESTAL
Figure 5

8 9/12/07 Bradley Corporation • 215-1546 Rev. C; ECN 07-525
S19-921, S19-921H, S19-921HR Installation
Information avant installation
Description
La On-Site® est une douche oculaire à gravité d'un seul bloc. Elle permet un traitement à grande eau à un rythme minimum de
1,5 litres (0,4 gallons) par minute, n'utilisant que 26,5 litres (7 gallons) d'eau. Portative lorsque vide, cette douche oculaire doit
être fixe lorsqu'elle est entièrement assemblée et remplie de liquide. La On-Site® est conforme à la norme ANSI Z358.1-2004.
Composantes
Réservoir : Le réservoir est fabriqué en polycarbonate transparent jaune.
Socle : Le socle est fabriqué en polyethylène opaque jaune, avec un manchon rabattable en polyethylène noir.
Concentré : Le contenu de la bouteille de 235 ml (8 oz) de préservatif pour l'eau est mélangé à 26,5 litres
(7 gallons) d'eau potable dans le réservoir de la douche oculaire.
Support mural : Le support mural est fabriqué d'acier inoxydable et est utilisé pour installer l'unité de douche oculaire au mur
(en option).
Bande chauffante : La bande chauffante isolée et étanche de couleur jaune est fabriquée de nylon à doublure de mousse de 200
denier, avec logement en vinyle transparent. Le chauffe-réservoir de 121 watt et le chauffe-tube de 60 watt sont fabriqués en
caoutchouc de silicone, avec endos adhésif autocollant. En mode d'opération normal, le thermostat à réenclenchement manuel
indique 24ºC ±2,5ºC (75ºF ±5º) en série, avec limite à 32ºC ±2,5ºC (90ºF ±5º).
AVERTISSEMENT
Lire ce manuel d'installation dans son intégralité pour garantir une installation appropriée.
Une fois celle-ci terminée, conserver ce manuel près de la douche de secours. L'installateur
est responsable de la conformité de l'installation aux codes pour des drain et codes et
règlements en vigueur.
Assurez-vous que toutes les pièces sont incluses dans l’emballage et qu’il n’en manque
aucune avant de jeter l’emballage. Ne commencez pas l’assemblage avant de recevoir les
pièces manquantes.
L'unité de douche oculaire de secours doit être placée dans un lieu facilement accessible,
pouvant être atteint en moins de dix secondes et située à moins de 30,5 mètres (100 pieds)
de distance du risque (ANSI Z358.1). On recommande de placer un conteneur sous l'unité de
douche oculaire durant l'utilisation ou les tests, afin de recueillir l'eau utilisée. Le plancher
restera au sec et l'enlèvement des rebuts sera plus facile.
En forant la tuile, la maçonnerie ou les autres matériaux qui rendent l'installation d'un
d'ancrage mural plus difficile, porter des lunettes de sécurité pour éviter les blessures aux
yeux.
Les produits nettoyants à base de solvant peuvent causer une dégradation des pièces en
plastique et altérer leur fonctionnement. Examiner les matières figurant dans la section «
Composants » de ce manuel d'installation avec le fabricant du produit nettoyant avant emploi.
Inspectez et testez cet équipement une fois par semaine pour en assurer le bon
fonctionement. Notez les dates d’inspection. Ce matériel doit être inspecté une fois par an
pour assurer sa conformité à la norme ANSI Z358.1. Conserver l'étiquette d'inspection près
de la douche de secours.
Les ouvriers susceptibles d'entrer en contact avec des matières potentiellement
dangereuses doivent recevoir une formation sur la mise en place et le bon fonctionnement
du matériel d'urgence conformément à la norme ANSI Z358.1.
Ce produit est conforme à la norme ANSI Z358.1-2004, comme douche oculaire à gravité
d'un seul bloc. Toute douche oculaire approuvée par le ANSI doit fournir un traitement à
grande eau d'une durée minimum de 15 minutes, à un rythme minimum de 1,5 litres (0,4
gallons) par minute.
Pour toute question concernant le fonctionnement ou l'installation de ce produit, consulter le
site www.bradleycorp.com ou appeler le 1-800-BRADLEY. Les garanties de produits figurent
sous la rubrique « Informations techniques » sur notre site Internet à www.bradleycorp.com.
Installation
ON-SITE
?
MAINTENANCE
Theeyew
ashstationshouldbevisuallyinspectedweeklyfor
cleanlinessandpropersolutionlevelperANSIStandardZ358.1-
1998,andactivatedmonthlytoensureproperoperation.Whenthe
solutionlevelisbelowthe15-minutefillline,orwhenthesolution
isoverfourmonthsold,thetankmustberefilled.
Torefilltheeyewashtank
D
rainthetankcompletelyofanyunusedsolution.
C
leanthetankwithsoapandhotwater.
R
insethetankthoroughly.
R
efillthet
ankwithamixtureofpotablewaterandBradley
Concentrate(Kit#S19-899includesconcentrate,capandliner).
ContactBradleyFixturesCorp.at1-800-BRADLEYorcall
yourlocalBradleyrepresentative.
U.S.P
atentNo.D438,983
204-497
ON-SITE
?
OPERATION
Tooperateeyewashunit
Beginoperationbypullingdownthetray.Thisactionshould
automaticallyactivatethewaterspray.
Holdeyelidsopenwiththumbsandforefingers.Rotatee
yesback
andforthtoensureacompleterinse.Allowwatertobatheboth
eyessimultaneouslyforam
inimumof15minutes.
Seekmedicalattentionimmediatelyafteruse.
CAUTION:Donotleanonthee
yewashtraywhen
intheo
penedposition.Damagetounitmayresult.
Allpersonsmustbetrainedintheproperuseofthis
self-containedemergencyeyewash.
204-498
Certified
Model
Z358.1-1998
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309,MenomoneeFalls,WI53051
R
TESTTHISUNITEACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Te stbetriebprüfen,bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1STWÖCHENTLICHZUPRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051

Composantes
9Bradley Corporation • 215-1546 Rev. C; ECN 07-525 9/12/07
Installation S19-921, S19-921H, S19-921HR
EMERGENCY
Eye Wash
Pull
ON-SITE
fi
OPERATION
To operate eye wash unit
•Begin operation by pulling the front flap downand out.This
action should automatically activate the water spray.
•Hold eyelids open with thumbs and forefingers. Rotate eyes back
and forth to ensure a complete rinse.Allowwater to bathe both
eyes simultaneously for a minimumof 15 minutes.
•Seek medical attentionimmediately after use.
CAUTION: Do not lean on the eye wash tray when
in the openedposition. Damage to unit may result.
All persons must be trained in the proper use of this
self-contained emergency eyewash.
WARNING: Alwaysunplug unit when empty.Refill
immediately after use.
Certified
Model
Z358.1-1998
ÉTIQUETTE
D’URGENCE
(204-421)
BOUTEILLE DE
PRÉSERVATIF
(S19-865)
ENSEIGNE DE
SÉCURITÉ
(114-051)
P.O.BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THISUNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctionsimmediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störungsofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement desvalveschaque semaine et
signe en bas. S'il y à quelque chose qui ne va pasfait
un rapport immédiatement.
RÉSERVOIR
133-140)
BANDE CHAUFFANTE
(269-1627)
BOÎTE DE CONNEXION
(S83-162)
BOUCHON PERFORÉ
(136-036)
COUPE-DÉBIT
(269-1379)
qté. 3
PAQUET D’JOINT
DE RECHANGE
(S45-2193)
PAQUET D’VANNES ET
L’BOUCHONS DE RECHANGE
(S45-2192)
PINCE
(146-072)
PAQUET
D’ATTACHE DE
RECHANGE
(S45-2194)
TUBE
(269-1385)
MANCHON
(133-133)
SOCLE
(101-020)
PAQUET D’GICLEURS
DE RECHANGE
(S45-2195)
(avec vis, bague,
pieuvre et filtre) (pièce
nº 269-1378 de filtre)
PERFORATEUR
(152-064)
PAQUET D’ATTACHES DE TISSU POUR
ATTACHER L’ETIQUETTE Á L’UNITÉ
(269-1781)
contient 5 ensembles

10 9/12/07 Bradley Corporation • 215-1546 Rev. C; ECN 07-525
S19-921, S19-921H, S19-921HR Installation
Installation

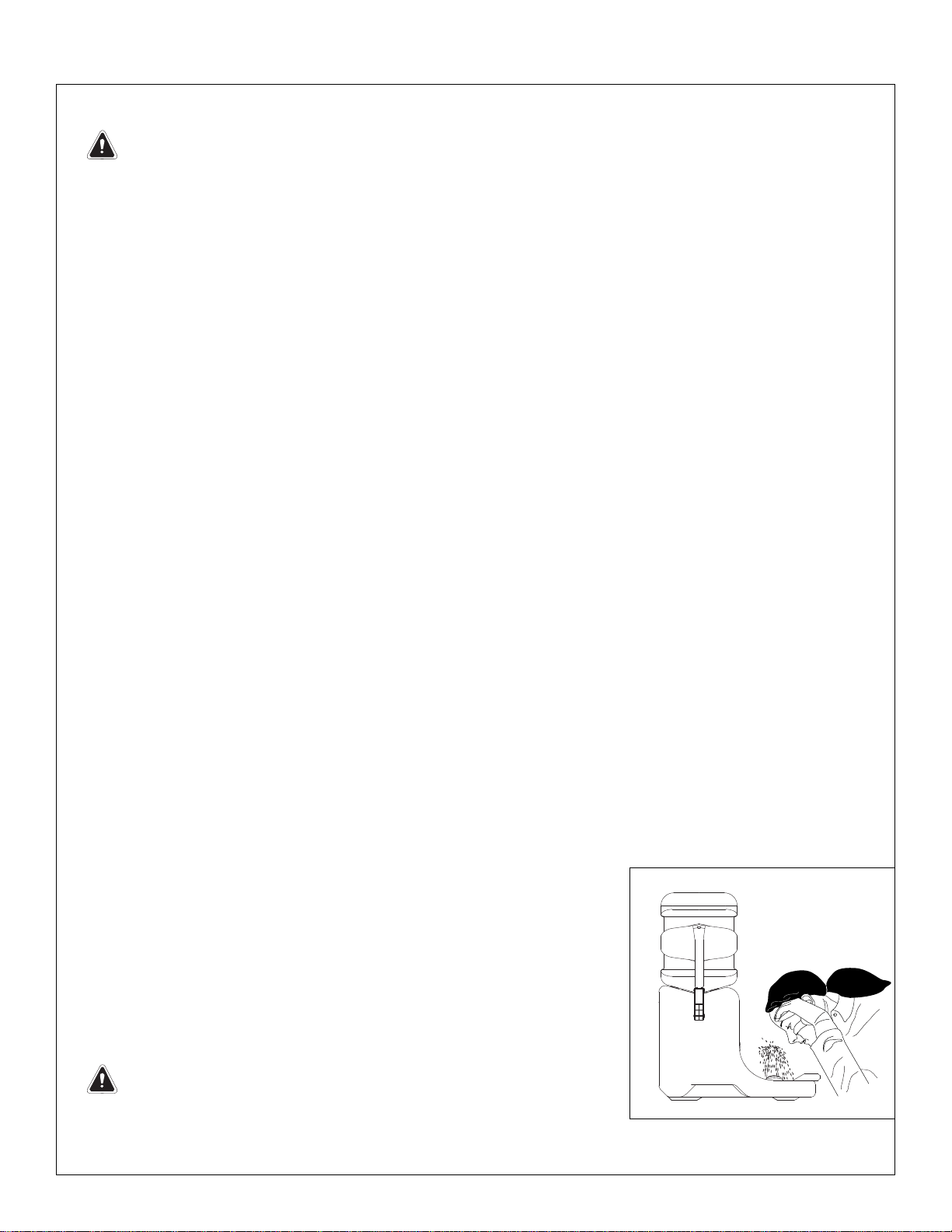

Étape 1 : Installer la douche oculaire au mur (en option)
ATTENTION : Le poste de douche oculaire a un poids de 27,5 kg (60 livres) lorsque plein. L'aide d'une
autre personne peut s'avérer nécessaire pour installer l'unité en toute sécurité. Les supports et
l'ancrage mural doivent être assez solide pour supporter l'unité lorsqu'elle est pleine.
1. Pour installer le socle au mur, suivre les procédures suivantes :
• Installer le support de douche au mur, à l'aide des vis et de l'ancrage mural (fournis par
l'installateur).
• Fixer le socle au support, avec les crochets pour
installation murale, à l'arrière de l'unité (voir Figure 1).
NOTE : En fixant la douche oculaire au support mural,
s'assurer que les gicleurs sont à une hauteur située entre 84 et
114 cm (33 et 45 po) du plancher et à au moins 15,5 cm (6 po)
du mur ou de l'obstruction la plus près (ANSI Z358-1-2004).
Étape 2 : Remplir et installer le réservoir
1. Remplir le réservoir avec de l'eau potable à température
ambiante, et arrêter entre le tiers et la moitié environ.
2. Verser le contenu en entier de la bouteille
de préservatif pour l'eau (fourni) dans le
réservoir de la douche oculaire.
3. Continuer de remplir le réservoir avec de
l'eau potable à température ambiante,
jusqu'à ce qu'il atteigne la “pleine” ligne.
4. Insérer le coupe-débit dans le bouchon
perforé et visser le bouchon sur le réservoir
(voir Figure 2a).
5. BANDE CHAUFFANTE FACULTATIVE :
Placez le socle dans la bande chauffante.
Pour simplifier l'accès lors de l'installation,
desserrer la bande chauffante facultative
autour du socle. Insérer le tube de trou de
drainage au fond du socle par le trou dans
l'arrière de la bande chauffante. Le trou de drainage est indiqué sur la Figure 2b, page 10.
NOTE RELATIVE À L'INSTALLATION DU RÉSERVOIR : Pour assurer une installation appropriée, le
réservoir doit être placé sur le socle du devant de l'unité.
6 Inverser le réservoir sur le socle, tel qu'indiqué sur la Figure 2b de la page 10. Il faudra peut-être
procéder à un léger réglage de la position du réservoir pour obtenir un bon emplacement de ce dernier
sur le socle. Le perforateur du socle perforera le coupe-débit du bouchon, permettant au mélange de
s'écouler.
7. Relever le manchon pour l'enclencher en position relevé.
8. Aux côté pinces, fixer le réservoir au socle (fixez les attaches au socle, tel qu'indiqué sur la Figure 2b,
page 10).
9. BANDE CHAUFFANTE FACULTATIVE : Insérer le connecteur à 5 broches dans l'embase
homologue de la boîte de jonction, et serrer à fond. Glissez la bande chauffante de réchauffeur jusqu'à
le réservoir et fixez la bande avec les attaches de crochet-et-boucle. Glisser la tige dans le logement du
plateau de la bande.
NOTE : Lorsque le réservoir est installé sur le socle, une légère fuite peut se produire. Laisser le liquide se
stabiliser complètement avant de procéder à la vérification des fuites sur l'unité.
Figure 1
SUPPORT
MURAL
Figure 2a
COUPE-DÉBIT
(insérer le coupe-débit avant de
fixer le bouchon sur le réservoir)
RÉSERVOIR
Tourner le bouchon
pour fermer
BOUCHON PERFORÉ
