S19-282

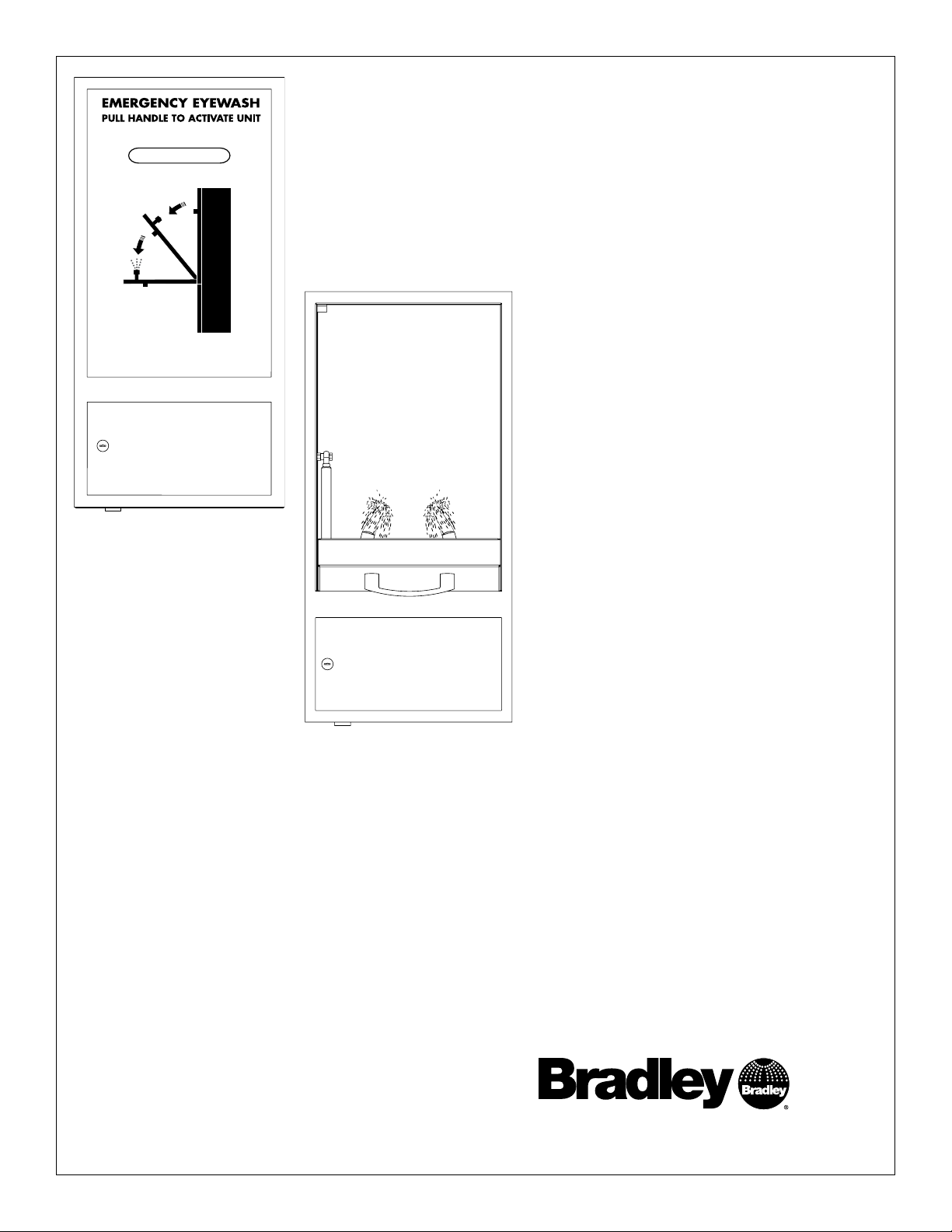

Barrier-Free Cabinet-Concealed Swing-Down
Eyewash with Tailpiece
Douche oculaire rabattable sans barrière,
dissimulée dans armoire avec pièce de
raccordement
Lavaojos oscilante de gabinete empotrado de
fácil acceso con tubo de aspiración
S19-282PT
Barrier-Free Cabinet-Concealed Swing-Down
Eyewash with P-trap
Douche oculaire rabattable sans barrière,
dissimulée dans armoire avec siphon en P
Lavaojos oscilante de gabinete empotrado de
fácil acceso con sifón en P
Table of Contents
Pre-Installation Information ...................... 2
Installaton ................................... 3
Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Assembly of Components ..................... 4–5
Parts List .................................... 6
Table des matières
Information avant installation..................... 7
Installaton ................................... 8
Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Assemblage des composantes ................ 9–10
Liste des pièces ............................. 11
Contenido
Information previa a la instalación ............... 12
Instalación .................................. 13
Dimensiones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Armado de los componentes ................ 14–15
Lista de piezas .............................. 16
OBSOLETE

2
S19-282, S19-282PT Installation
5/12/2014 Bradley • 215-1548 Rev. J; ECN 14-05-006
IMPORTANT
Read this installation manual completely to ensure proper installation, then file it
with the owner or maintenance department. Compliance and conformity to drain
requirements and other local codes and ordinances is the responsibility of the installer.
Separate parts from packaging and make sure all parts are accounted for before
discarding any packaging material. If any parts are missing, do not begin installation
until you obtain the missing parts.
Flush the water supply lines before beginning installation and after installation is
complete. Test the unit for leaks and adequate water flow. Main water supply to the
eyewash should be “ON” at all times. Provisions shall be made to prevent unauthorized
shutoff.
The ANSI Z358.1 standard requires an uninterruptible supply of flushing fluid at a
minimum 30 PSI (0.21 MPa) flowing pressure. Flushing fluid should be tepid per ANSI
Z358.1.
The inspection and testing results of this equipment should be recorded weekly to verify
proper operation. This equipment should be inspected annually to ensure compliance
with ANSI Z358.1.
Workers who may come in contact with potentially hazardous materials should be
trained regarding the placement and proper operation of emergency equipment per ANSI
Z358.1.
For questions regarding the operation/installation of this product, visit bradleycorp.com
or call 800.BRADLEY (800.272.3539).
Product warranties may also be found under ”Products” at bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309, Menomonee Falls, WI 53051
R
TESTTHISUNIT EACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051
Supplies Required:
• ½" NPT water supply to inlet on unit
• Bolts for cabinet mounting
• Pipe sealant
• Sign-mounting hardware
Local codes may require the installation of a backflow prevention valve to complete proper installation.
Compliance with local codes is the responsibility of the installer. Valve must be tested annually to verify
that it is functioning properly. Backflow prevention valves are not included with the fixture and may be
supplied by the contractor or purchased from Bradley Corporation.
OBSOLETE

3
Installation S19-282, S19-282PT
Bradley • 215-1548 Rev. J; ECN 14-05-006 5/12/2014
Installation

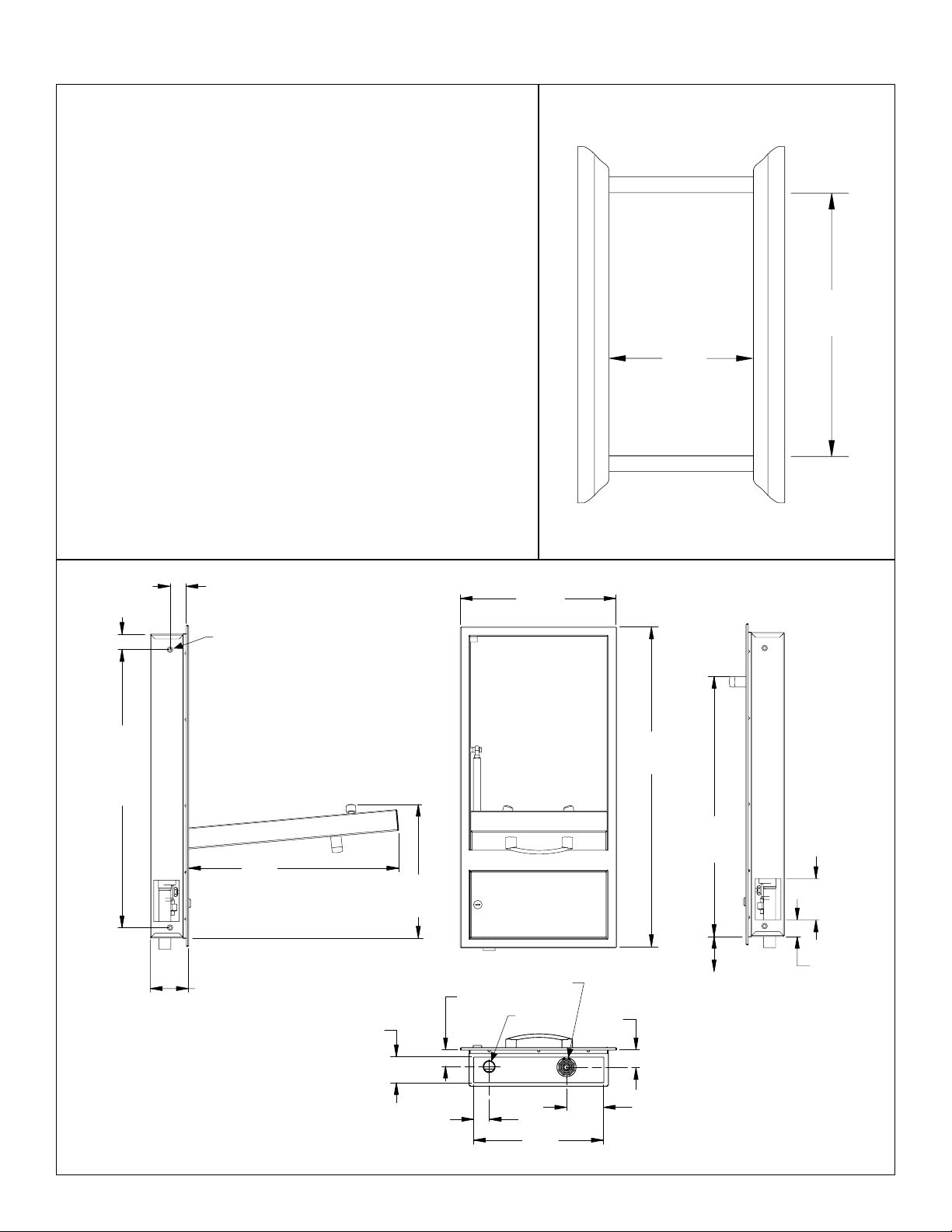

Step 1: Rough-In
1. Rough in the wall opening.
NOTE: For units with side drain, a 1½" diameter hole in the side of the
wall opening is required for P-trap clearance.
2. Rough in the ½" NPT water supply.
3. Position the unit in the wall opening. Mount the unit to the wall
with four bolts (supplied by installer).
4. With the cabinet door open, connect the water supply using
the coupling nut and combination tailpiece (refer to page 4).
5. Open the water supply lines but do not activate the unit at
this time.
Step 2: Waste connections
1. FOR UNIT WITH TAILPIECE: Insert the bottom (non-flanged)
end of the tailpiece into the hole in the cabinet bottom. Slide
the tailpiece onto the drain pipe. Tighten the connection nut.
FOR UNIT WITH P-TRAP: Insert the P-trap into the cabinet
and slide the top end onto the drain pipe. Adjust for side or
rear drain according to your application.
2. Connect the 1¼" waste line (supplied by installer) to the
bottom of the tailpiece or P-trap.
3. Mount the safety sign to the wall with appropriate hardware
supplied by the installer.
255⁄8"
(651mm)
14½"
(368mm)
32¼"
(819mm)
211⁄16"
(68mm)
21⁄8"
(54mm)
113⁄16"
(46mm)
1¾"
(44mm)
1311⁄16"
(366mm)
43⁄8"
(111mm)
45⁄16"
(110mm)
1¾"
(44mm)
33¾"
(857mm)
1613⁄32"
(417mm)
141⁄16"
(357mm)
"ON"
position
223⁄8"
(568mm)
4"
(102mm)
17⁄8"
(48mm)
17⁄16"
(37mm)
295⁄32"
(741mm)
to
mounting
holes
ؼ" mtg. hole
(qty. 4)
½" NPT
supply
Drain
NOTE: For units with side drain, a 1½" diameter hole
in the side of the wall opening is required for P-trap
clearance.
19"–31"
(489mm–794mm)
to floor for ANSI
compliance
19"–22"
(489mm–559mm)
to floor for "barrier
free" compliance
OBSOLETE

4
S19-282, S19-282PT Installation
5/12/2014 Bradley • 215-1548 Rev. J; ECN 14-05-006

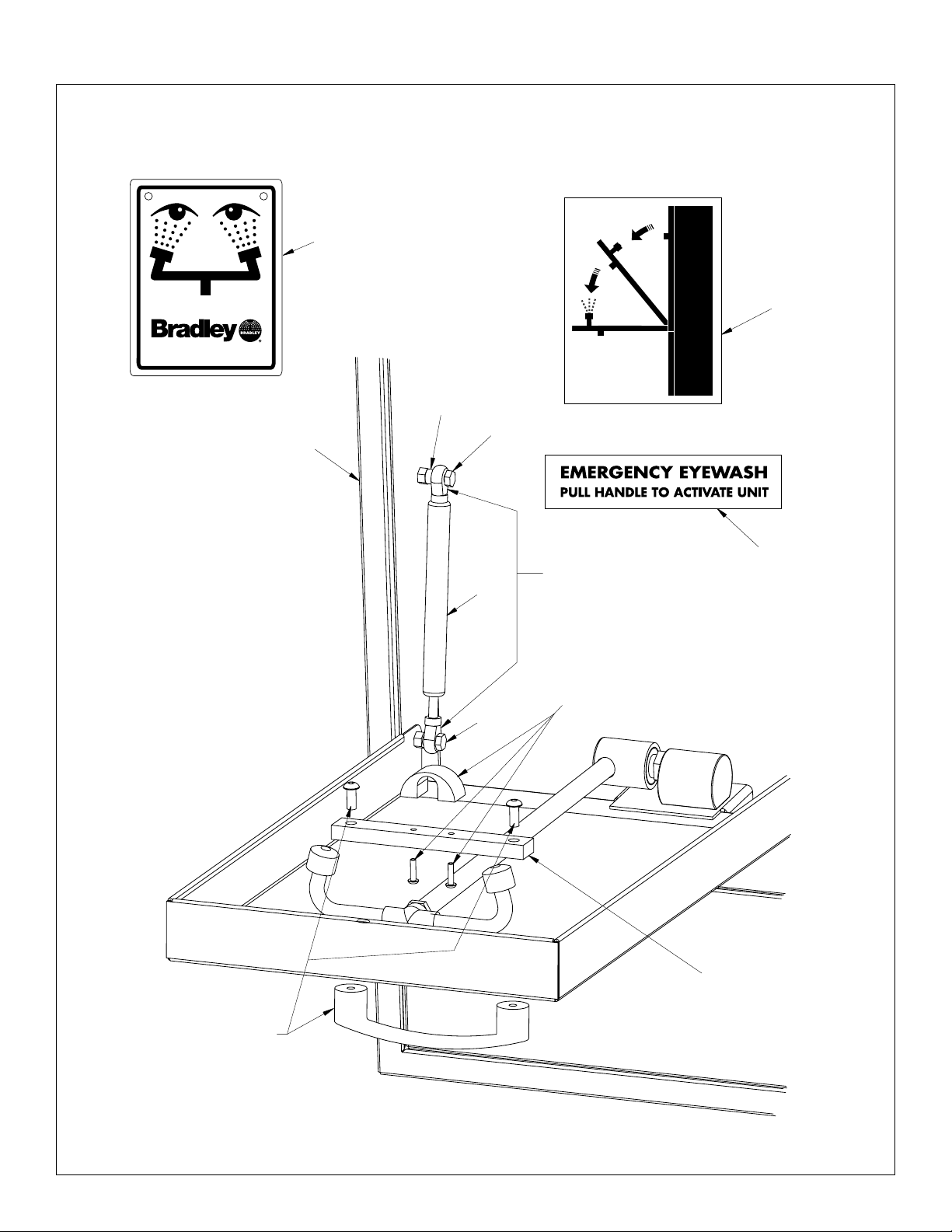

Assembly of Components —S19-282 & S19-282PT
1.1
1.2
1.3
1.4
1.5
1.7
1.8
1.9
1.10
1.11
1.12
1.13
1.14 1.15
1.16
18
17
10
10
1.6
16
1.17
NOTE: Shown in the “ON” position
(tailpiece)
or
(P-trap)
NOTE: Items 1.1–1.17 and 16–18 come preassembled as Item 1.
OBSOLETE

5
Installation S19-282, S19-282PT
Bradley • 215-1548 Rev. J; ECN 14-05-006 5/12/2014

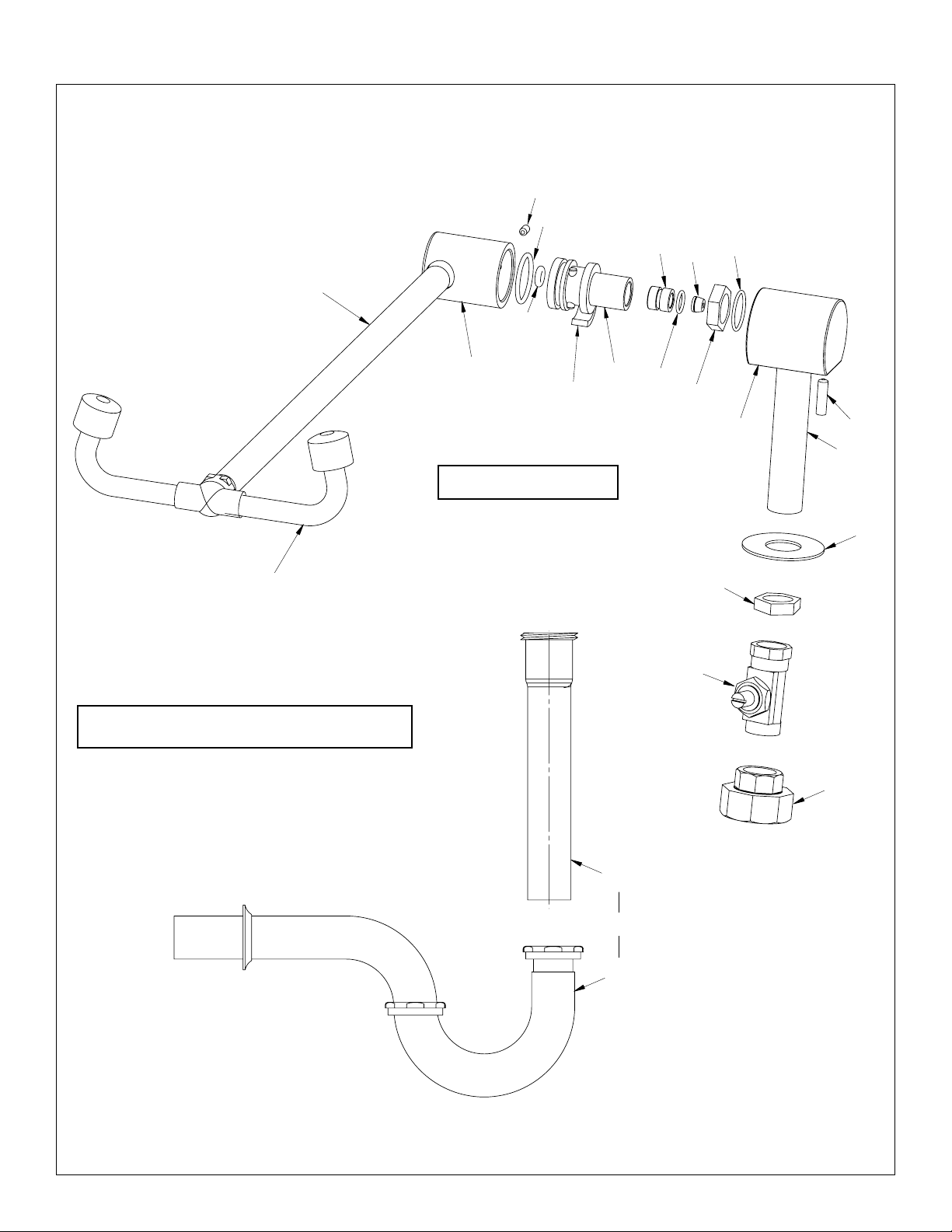

Assembly of Components —S19-282 & S19-282PT
P.O. BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL: 1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051
11
8
9
2
3
7
4
5
6
13
14
15
OBSOLETE

6
S19-282, S19-282PT Installation
5/12/2014 Bradley • 215-1548 Rev. J; ECN 14-05-006
Parts List —S19-282 & S19-282PT
1 S39-679 1 Swing-Down Sub-Assembly
1.1 S05-092 1 Eyewash Assembly
1.2 113-1125 1 Pipe - Plated
1.3 118-288 1 Valve Body - Plated
1.4 125-120 1 O-Ring
1.5 125-135 1 O-Ring
1.6 192-016 1 Insert, Direction - Plated
1.7 160-413 1 Screw, Set
1.8 S39-598 1 Actuator Sub-Assembly - Valve
1.9 132-047 1 Insert, Flow Control
1.10 125-001CS 1 O-Ring
1.11 125-032 1 Flow Control
1.12 110-115A 1 Hex Nut - Plated
1.13 125-001DA 1 O-Ring
1.14 131-082 1 Base
1.15 160-428 1 Screw, Set
1.16 113-1058 1 Shank
1.17 110-115 1 Hex Nut
2 S39-628 1 Cabinet Assembly
3 S45-2196 1 Handle/Hardware Kit
4 S45-2197 1 Swing-Down Stop Kit
5 182-118 1 Spacer
6 269-1836 2 Rod End (eyelet)
7 140-949 1 Bracket, Swing-Down
8 204-602 1 Decal, Pull Down
9 204-603 1 Decal, Concealed Eyewash
10 269-1830 1 Tailpiece (S19-282)
269-142 1 Tubular Trap, 1¼" (S19-282PT)
11 114-051 1 Safety Sign
12 204-421 1 Emergency Inspection Tag
13 269-1835 1 Gas Spring
14 160-264 1 Bolt, ⁵⁄₁₆-18 x 1"
15 160-458 1 Bolt, ⁵⁄₁₆-18 x ¾"
16 S27-110 1 Stop Valve
17 169-348 1 Union
18 142-002CB 1 Washer
Item Part No. Qty. Description Item Part No. Qty. Description
OBSOLETE

7
Installation S19-282, S19-282PT
Bradley • 215-1548 Rev. J; ECN 14-05-006 5/12/2014
