Bradley S19-220DCFW User manual

P.O. Box 309, Menomonee Falls, WI USA 53052-0309
PHONE 800.BRADLEY (800.272.3539) FAX [phone]
bradleycorp.com
Installation
215-158DCFW Rev. G; ECN 12-05-003C
© 2012 Bradley
Page 1 of 10 10/18/2012
S19-220DCFW
Wall-Mounted Eye/Face Wash with
Dust Cover
Douche oculaire/faciale murale avec
couvercle anti-poussières
Lavador de ojos/rostro para montaje
en pared con cubierta guardapolvo
Table of Contents
Pre-Installation Information ....................... 2
Installation Instructions .......................... 3
Assembly of Components ........................ 4
Parts List ..................................... 4
Table des matières
Avant l’installation .............................. 5
Instructions d’installation ......................... 6
Assemblage des composantes .................... 7
Liste des pièces................................ 7
Contenido
Información previa a la instalación ................. 8
Instrucciones de instalación ...................... 9
Armado de los componentes .................... 10
Lista de piezas ............................... 10

2
S19-220DCFW Installation
10/18/2012 Bradley • 215-158DCFW Rev. G; ECN 12-05-003C
IMPORTANT
Read this installation manual completely to ensure proper installation, then file it with the
owner or maintenance department. Compliance and conformity to drain requirements and
other local codes and ordinances is the responsibility of the installer.
Separate parts from packaging and make sure all parts are accounted for before discarding
any packaging material. If any parts are missing, do not begin installation until you obtain the
missing parts.
Flush the water supply lines before beginning installation and after installation is complete.
Test the unit for leaks and adequate water flow. Main water supply to the eyewash should be
"ON" at all times. Provisions shall be made to prevent unauthorized shutoff.
The ANSI Z358.1 standard requires an uninterrupted supply of flushing fluid. Bradley plumbed
emergency fixtures require a minimum of 30 PSI (0.21 MPa) flowing pressure. Flushing fluid
should be tepid per ANSI Z358.1.
The inspection and testing results of this equipment should be recorded weekly to verify
proper operation. This equipment should be inspected annually to ensure compliance with
ANSI Z358.1.
Workers who may come in contact with potentially hazardous materials should be trained
regarding the placement and proper operation of emergency equipment per ANSI Z358.1.
For questions regarding the operation or installation of this product, visit www.bradleycorp.
com or call 1-800-BRADLEY.
Product warranties may also be found under "Product Information" on our web site at www.
bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309, Menomonee Falls, WI 53051
R
TESTTHISUNIT EACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051

3
Installation S19-220DCFW
Bradley • 215-158DCFW Rev. G; ECN 12-05-003C 10/18/2012
Installation
NOTICE! Avoid cleaners containing organic solvents,
alcohols, and hydrocarbons. Rinse with
water after cleaning.
Supplies Required:
• (3) ³⁄₈" wall fasteners and bolts
• Pipe sealant
• Piping to ½" NPT water supply inlet on unit
• Piping to 1¼" drain outlet for eye/face wash
• Sign-mounting hardware
Local codes may require the installation of a
backflow prevention valve to complete proper
installation. Compliance with local codes is the
responsibility of the installer. Valve must be tested
annually to verify that it is functioning properly.
Backflow prevention valves are not included with
the fixture and may be supplied by the contractor or
purchased from Bradley Corporation.
Step 1: Install inlet drain fitting
The top of the eye/face wash heads should be
33"–45" (838mm–1143mm) from the floor.
1. Position the inlet drain fitting over the
1¼" drain outlet pipe from wall.
2. Using the inlet drain fitting as a template, mark the
bolt hole locations on wall OR install three suitable
fasteners (supplied by installer) for ³⁄₈" bolts in the
wall at the marked hole locations.
3. Bolt the inlet drain fitting to the wall or wall fasteners
using ³⁄₈" bolts (supplied by installer).
Step 2: Assemble components
1. Assemble the remaining eye/face wash components
as shown on page 4.
• Apply pipe sealant (supplied by installer) to all
male-threaded pipe joints.
• Use a strap wrench around pipes when
tightening to prevent pipe marring.
Step 3: Connect water supply
1. Connect the water supply piping to the ½" NPT inlet
on the eye/face wash (piping supplied by installer).
2. Connect the tailpiece to the 1¼" NPT drain outlet on
the eye/face wash.
3. Mount the safety sign to the wall using sign-mounting
hardware (supplied by installer).
4. Open the water supply lines. Test for leaks and
adequate water flow.

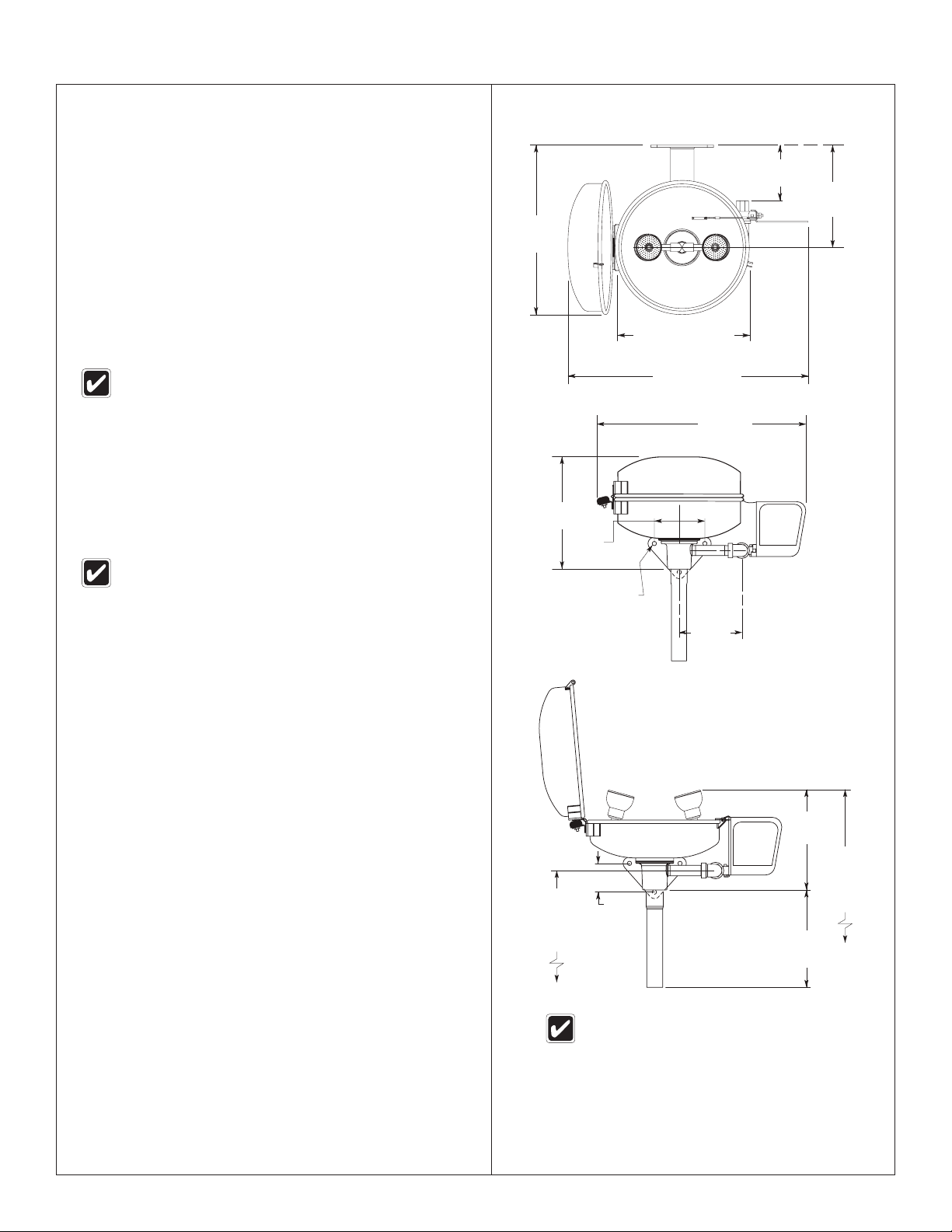

All dimensions assume standard thread
engagement. Variations in manufacturing
allow for +/- ¹⁄₈"(3mm) per threaded joint.
To find the tolerance of a dimension, add
the number of thread joints in between a
dimension and multiply it by ¹⁄₈"(3mm).
13⁵⁄₈"
(346mm)
4⁵⁄₈"
(119mm) 8¼"
(210mm)
21½" (546mm)
17¼"
(438mm)
8¾"
(222mm)
4"
(102mm)
5¼"
(133mm)
2¼"
(57mm)
7½"
(191mm)
8³⁄₁₆"
(208mm)
36"
(914mm)
Suggested
Height To
Floor
29⁵⁄₈"
(752mm)
Suggested
Height To
Floor
Ø 10¾" (273mm)
Ø ⁵⁄₁₆" (8mm)
Wall

4
S19-220DCFW Installation
10/18/2012 Bradley • 215-158DCFW Rev. G; ECN 12-05-003C

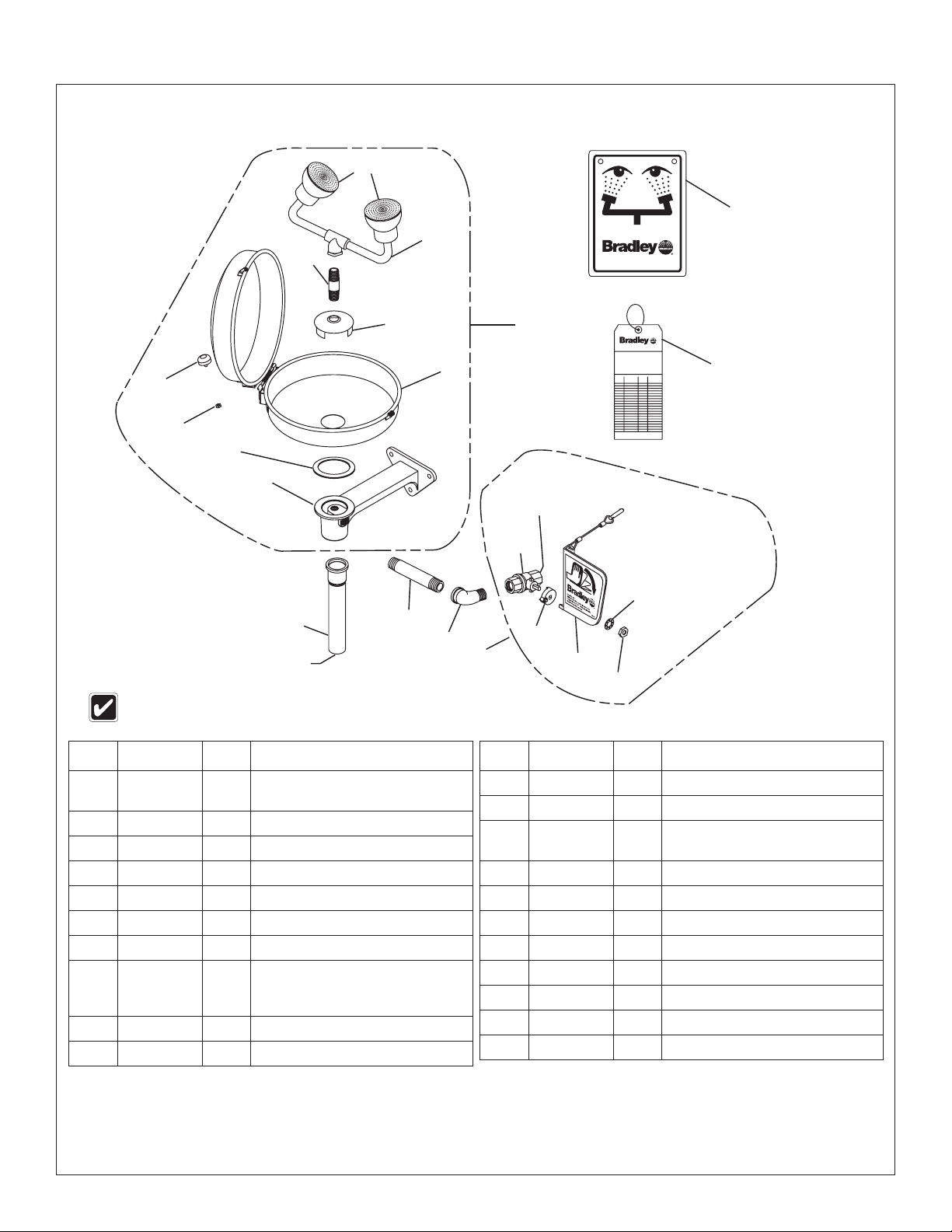

Assembly of Components and Parts List
Prepack S45-1789 includes Items 1.2, 1.4, 1.5
Prepack S30-087 includes Items 4.11, 4.2, 4.3, 4.4
Items 1.1-1.9 come preassembled as Item 1.
P.O. Box 309, Menomonee Falls,WI 53051
R
TESTTHIS UNIT EACH WEEK
Test-operateva lve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich imTestbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1STWÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
P.O. BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051
2
6
7
3
5
4.1
4.3
4.11
4.2
4
1.6
1.5
1.4
1.3
1.2
1.1
1.8
1.9
1.7
1
4.4
½" NPT
Supply Inlet
¼" Drain Inlet
HANDLE NOTE:
Close the cover and
put the pin through
the clip to keep
closed.
Item Part No. Qty. Description
1 S90-310 1 Dust Cover/Eye/Face Wash Assy.
1.1 111-061 1 Inlet Drain Fitting
1.2 124-028 1 Gasket
1.3 S90-009 1 Dust Cover Assembly
1.4 173-009 1 Cup Strainer
1.5 113-1150 1 Supply Stem
1.6 S05-091P 1 Eye/Face Wash Yoke Assembly
1.7 S45-2453 1 Service Kit EFW - Black
Sprayheads
1.8 269-447 1 Bumper
1.9 161-025 1 Hex Nut
2 113-006LQ 1 ½" NPT Pipe x 3½"
Item Part No. Qty. Description
3 169-025 1 Elbow
4 S30-072 1 ½" Valve/Handle Prepack
4.1 S27-282 1 ½" Ball Valve with Nut
4.11 110-215 1 Nut only
4.2 S08-056 1 Handle, Plastic
4.3 142-002DA 1 Lockwasher
4.4 153-372R 1 Adapter
5 269-167 1 Tailpiece
6 114-051 1 Safety Sign
7 204-421 1 Inspection Tag

5
Installation S19-220DCFW
Bradley • 215-158DCFW Rev. G; ECN 12-05-003C 10/18/2012
IMPORTANT
Lire ce manuel d’installation dans son intégralité pour garantir une installation appropriée.
Une fois celle-ci terminée, classer ce manuel auprès du service à la clientèle ou d’entretien.
L’installateur est responsable de la conformité de l’installation aux codes pour des drain et
codes et règlements en vigueur.
Assurez-vous que toutes les pièces sont incluses dans l’emballage et qu’il n’en manque
aucune avant de jeter l’emballage. Ne commencez pas l’assemblage avant de recevoir les
pièces manquantes.
Rincez la conduite d’alimentation avant et apres l’installation. Assurez-vous que le débit d’eau
est adéquat et qu’il n’y a pas de fuites. L’alimentation principale en eau doit être toujours
OUVERTE. On devra prévoir des dispositions pour empêcher tout arrêt non autorisé.
La norme ANSI Z358.1 prévoit une alimentation ininterrompue du liquide de rinçage. Les
appareils d’urgence Bradley raccordés au réseau nécessitent une pression d’écoulement d’au
moins 30 PSI (0,21 MPa). Selon ANSI Z358.1, le liquide de rinçage doit être tiède.
Inspectez et testez cet équipement une fois par semaine pour en assurer le bon fonctionement.
Notez les dates d’inspection. Ce matériel doit être inspecté une fois par an pour assurer sa
conformité à la norme ANSI Z358.1.
Les ouvriers susceptibles d’entrer en contact avec des matières potentiellement dangereuses
doivent recevoir une formation sur la mise en place et le bon fonctionnement du matériel
d’urgence conformément à la norme ANSI Z358.1.
Pour toute question concernant le fonctionnement ou l’installation de ce produit, consulter le
site www.bradleycorp.com ou appeler le 1-800-BRADLEY.
Les garanties de produits figurent sous la rubrique " Informations techniques " sur notre site
Internet à www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309, Menomonee Falls, WI 53051
R
TESTTHISUNIT EACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051

6
S19-220DCFW Installation
10/18/2012 Bradley • 215-158DCFW Rev. G; ECN 12-05-003C
Installation
AVIS ! Éviter les nettoyants qui contiennent des
solvants organiques, de l’alcool et de
l’hydrocarbure. Rincer avec de l’eau après le
nettoyage.
Equipements nécessaires :
• 3 attaches murales et boulons de ³⁄₈ po
• Scellant pour tuyaux
• Tuyauterie d’entrée de ½ NPT pour
l’approvisionnement en eau de l’unité
• Tuyauterie de sortie de 1¼ pour la douche
oculaire/faciale
• Quincaillerie pour l’installation de l’enseigne
Les codes locaux peuvent exiger l’ installation d’une
soupape de prévention d’écoulement de retour pour
réaliser une installation appropriée. L’installateur est
responsable de la conformité aux codes locaux. La
soupape doit être testée une fois par an pour vérifier
qu’elle fonctionne correctement. Les soupapes de
prévention d’écoulement de retour ne sont pas
fournies avec l’appareil et peuvent être fournies
par l’entrepreneur ou achetées auprès de Bradley
Corporation.
Étape 1 : Installer le raccordement d’entrée du drain
Le dessus des érogateurs de la douche oculaire/faciale
doit être situé à 33–45 po (838mm–1143mm) du sol.
1. Positionner le raccordement d’entrée du drain sur le tuyau
de 1¼ po du drain de sortie du mur.
2. En utilisant le raccordement d’entrée du drain comme
gabarit, marquer l’emplacement des trous sur le mur OU
installer trois attaches (fournies par l’installateur) pour les
boulons ³⁄₈ po dans le mur, à l’emplacement des marques
de trous.
3. Boulonner au mur le raccordement d’entrée du drain
ou utiliser les attaches murales avec des boulons ³⁄₈ po
(fournis par l’installateur).
Étape 2 : Assemblage des composantes de la douche
oculaire/faciale
1. Assembler les composantes de la douche oculaire/faciale
tel qu’indiqué à la page 7.
• Appliquerlescellantpourtuyaux(fournipar
l’installateur) à tous les joints de tuyaux filetés
mâles.
• Lorsduserrage,utiliserunecléàcourroiesur
les tuyaux afin d’empêcher le marquage des
tuyaux.
Étape 3 : Raccorder l’approvisionnement en eau
1. Raccorder la tuyauterie d’approvisionnement en eau à
l’entrée ½ NPT sur la douche oculaire/faciale (tuyauterie
fournie par l’installateur).
2. Raccorder le raccord droit de vidange au drain de sortie
de 1¼ NPT sur la douche oculaire/faciale.
3. Installer l’enseigne de sécurité au mur à l’aide de la
quincaillerie d’installation (fournie par l’installateur).
4. Ouvrir les lignes d’approvisionnement en eau. Vérifier s’il y
a des fuites et si le débit d’eau est adéquat.
Toutes les dimensions supposent un
engagement de filetage standard. Les
variations de fabrication prévoient +/- 3,1 mm
( ¹⁄₈") par joint fileté. Pour trouver la tolérance
d’une dimension, ajouter le nombre de joints
filetés entre une dimension et le multiplier
par 3,1 mm ( ¹⁄₈").
13⁵⁄₈"
(346mm)
4⁵⁄₈"
(119mm) 8¼"
(210mm)
21½" (546mm)
17¼"
(438mm)
8¾"
(222mm)
4"
(102mm)
5¼"
(133mm)
2¼"
(57mm)
7½"
(191mm)
8³⁄₁₆"
(208mm)
36" (914mm)
hauteurdu sol
recommandée
29⁵⁄₈"
(752mm)
hauteur du sol
recommandée
Ø 10¾" (273mm)
Ø ⁵⁄₁₆" (8mm)
Murale

7
Installation S19-220DCFW
Bradley • 215-158DCFW Rev. G; ECN 12-05-003C 10/18/2012
Assemblage des composantes
Paquet S45-1789 comprend les éléments 1.2, 1.4, 1.5
Paquet S30-087 comprend les éléments 4.11, 4.2, 4.3, 4.4
P.O. Box 309, Menomonee Falls,WI 53051
R
TESTTHIS UNIT EACH WEEK
Test-operateva lve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich imTestbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1STWÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
P.O. BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051
2
6
7
3
5
4.1
4.3
4.11
4.2
4
1.6
1.5
1.4
1.3
1.2
1.1
1.8
1.9
1.7
1
4.4
Les éléments 1.1-1.9 arrivent préassemblés comme l’élément 1.
Approvisionnement à
l’entrée (½" NPT)
Drain de sortie
(1¼")
NOTE : Fermer le
couvercle et tirer la
goupille au travers du clip
pour le conserver fermé.
Piéce Réf Qté Description
1 S90-310 1 Récepteur avec couvercle anti-
poussières
1.1 111-061 1 Raccordement d’entrée du drain
1.2 124-028 1 Joint d’etanchéité
1.3 S90-009 1 Couvercle anti-poussières
1.4 173-009 1 Filtre à tamis
1.5 113-1150 1 Entretoise
1.6 S05-091P 1 Assemblage de cadre
1.7 S45-2453 1 Trousse d’entretien EFW -
Diffuseurs noirs
1.8 269-447 1 Butoir
1.9 161-025 1 Écrou hexagonal
2 113-006LQ 1 Tuyau ½" NPT x 3½"
Piéce Réf Qté Description
3 169-025 1 Coude
4 S30-072 1 Trousse préemballée robinet de
½" et manette
4.1 S27-282 1 Robinet ½" avec écrou
4.11 110-215 1 Écrou (seulement)
4.2 S08-056 1 Assemblage de manette
4.3 142-002DA 1 Rondelle de sécurité
4.4 153-372R 1 Adapteur
5 269-167 1 Raccord droit de vidange
6 114-051 1 Enseigne de sécurité
7 204-421 1 Etiquette d’inspection

8
S19-220DCFW Installation
10/18/2012 Bradley • 215-158DCFW Rev. G; ECN 12-05-003C
IMPORTANTE
Lea en su totalidad este manual de instalación para garantizar una instalación adecuada.
Una vez que termine la instalación, entregue este manual al propietario o al Departamento de
Mantenimiento. Es responsabilidad de quien instale el equipo cumplir con los códigos para
desagüe y otra códigos y ordenanzas locales.
Separar todas las piezas del material de embalaje y asegurarse que todas las piezas estén
incluídas antes de desechar cualquier material de embalaje. Si faltase alguna pieza, no intentar
instalar la unidad combinada Bradley hasta obtener las piezas faltantes.
Aclarar el conducto del suministro de agua antes y después de la instalación. Verificar que no
haya fugas y que el flujo de agua sea adecuado. El suministro principal de agua a la unidad
debe estar siempre en posición "ON" (abierto). Se deben tomar medidas a fin de evitar el corte
no autorizado del suministro.
La norma ANSI Z358.1 exige un suministro ininterrumpido de líquido de limpieza. Los equipos
de emergencia con tuberías de Bradley requieren una presión de flujo mínima de 0,21 MPa (30
PSI). El líquido de limpieza debe estar tibio en conformidad con la norma ANSI Z358.1.
Este equipo se debe inspeccionar, probar y anotar semanalmente para mantener un
funcionamiento adecuado. Se debe revisar este equipo anualmente para asegurarse de que
cumpla con la norma ANSI Z358.1.
Los trabajadores que puedan tener contacto con materiales potencialmente peligrosos deben
recibir capacitación sobre la ubicación y operación adecuada de los equipos de emergencia
en conformidad con la norma ANSI Z358.1.
Para consultas sobre la operación o instalación de este producto, visite www.bradleycorp.com
o llame al 1-800-BRADLEY.
Las garantías del producto se pueden encontrar en "Información del producto" o en nuestro
sitio Web, www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309, Menomonee Falls, WI 53051
R
TESTTHISUNIT EACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051

9
Installation S19-220DCFW
Bradley • 215-158DCFW Rev. G; ECN 12-05-003C 10/18/2012
Instalación
¡AVISO! Evite los limpiadores que contengan solventes
orgánicos, alcoholes e hidrocarburos.
Enjuague con agua después de limpiar.
Materiales necesarios:
• 3 soportes de pared y pernos de ³⁄₈"
• Sellador de tubos
• Tubería para la entrada de ½ NPT de suministro de
agua a la unidad
• Tubería para la salida de 1¼ para el lavador de ojos/
rostro
• Tornillería para montar el aviso de seguridad
Los códigos locales pueden exigir la instalación de una
válvula de prevención de contraflujo para completar la
instalación correcta. La conformidad con los códigos
locales es de responsabilidad del instalador. La válvula
se debe probar anualmente para verificar que funcione
de manera correcta. Las válvulas de prevención de
contraflujo no se incluyen con el accesorio y las puede
proporcionar el contratista o las puede comprar en
Bradley Corporation.
Paso 1: Instale el accesorio de entrada del drenado
La parte superior de los rociadores deben quedar a
33"–45" (838mm–1143mm) del piso.
1. Coloque el accesorio de entrada del drenado sobre el tubo
de salida de drenado de 1¼ NPT (saliendo de la pared).
2. Usando el accesorio de entrada del drenado como plantilla,
marque los orificios para ubicación de los pernos en la
pared O instale tres soportes de pared (proporcionados por
el instalador) para pernos de ³⁄₈" en la pared, en los lugares
marcados para los orificios.
3. Fije el accesorio de entrada de drenado a la pared o fíjelo
en la pared usando los soportes de pared y pernos de ³⁄₈"
(proporcionados por el instalador).
Paso 2: Armado de los componentes del lavador de
ojos/rostro
1. Arme los componentes restantes del lavador de ojos/rostro
como se indica en la pagina 10.
• Aplique sellador de tubos (proporcionado por el
instalador) a todas las uniones de los tubos macho
roscados.
• Use una llave de cinta para apretar los tubos y evitar
que se dañen.
Paso 3: Conecte el suministro de agua
1. Conecte la tubería de suministro de agua a la entrada
de ½ NPT en el lavador de ojos/rostro (la tubería es
proporcionada por el instalador).
2. Conecte la pieza inferior a la salida de drenado de 1¼ NPT
en el lavador de ojos/rostro.
3. Fije el aviso de seguridad a la pared, usando tornillería
adecuada (proporcionada por el instalador).
4. Abra las líneas del suministro de agua. Revise que no haya
fugas y que el flujo de agua sea adecuado.
Todas las dimensiones asumen el enganche
de rosca estándar. Las variaciones en la
fabricación permiten +/- 3,1 mm ( ¹⁄₈") por
junta roscada. Para encontrar la tolerancia de
una dimensión, agregue el número de juntas
roscadas entre una dimensión y multiplíquelo
por 3,1 mm ( ¹⁄₈").
13⁵⁄₈"
(346mm)
4⁵⁄₈"
(119mm) 8¼"
(210mm)
21½" (546mm)
17¼"
(438mm)
8¾"
(222mm)
4"
(102mm)
5¼"
(133mm)
2¼"
(57mm)
7½"
(191mm)
8³⁄₁₆"
(208mm)
36" (914mm)
de altura
desde el piso
recomendada
29⁵⁄₈"
(752mm)
de altura
desde el piso
recomendada
Ø 10¾" (273mm)
Ø ⁵⁄₁₆" (8mm)
Pared

10
S19-220DCFW Installation
10/18/2012 Bradley • 215-158DCFW Rev. G; ECN 12-05-003C
Armado de los componentes
Paquete S45-1789 incluye art. 1.2, 1.4, 1.5
Paquete S30-087 incluye art. 4.11, 4.2, 4.3, 4.4
P.O. Box 309, Menomonee Falls,WI 53051
R
TESTTHIS UNIT EACH WEEK
Test-operateva lve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich imTestbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1STWÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
P.O. BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051
2
6
7
3
5
4.1
4.3
4.11
4.2
4
1.6
1.5
1.4
1.3
1.2
1.1
1.8
1.9
1.7
1
4.4
Las piezas 1.1-1.9 vienen preensambladas como Artículo 1.
Salida de drenado (1¼")
Entrada de suministro
(½" NPT) NOTA : Cierre
lacubierta y tire del
pasador a través
del sujetador para
mantenerla cerrada.
Art. Pieza N° Cant Descripción
1 S90-310 1 Conj. del recipiente con cubierta
guardapolvo
1.1 111-061 1 Acceso de entrada de drenado
1.2 124-028 1 Empaque
1.3 S90-009 1 Cubierta guardapolvo
1.4 173-009 1 Filtro de copa
1.5 113-1150 1 Accessorio de suministro
1.6 S05-091P 1 Conjunto de horquilla
1.7 S45-2453 1 Kit de mantenimiento para
lavado de ojos y cara: Boquillas
rociadoras negras
1.8 269-447 1 Tope
1.9 161-025 1 Tuerca hexagonal
Art. Pieza N° Cant Descripción
2 113-006LQ 1 Tubo de ½" NPT x 3½"
3 169-025 1 Codo
4 S30-072 1 Paquete de la valvula de ½" el
mango
4.1 S27-282 1 Valvula de bola de ½" con tuerca
4.11 110-215 1 Tuerca (solamente)
4.2 S08-056 1 Conjunto del mango
4.3 142-002DA 1 Arandela de seguridad
4.4 153-372R 1 Adaptador
5 269-167 1 Pieza inferior
6 114-051 1 Aviso de seguridad
7 204-421 1 Etiqueta de inspeccion
