Bradley S19-282 User manual

P.O. Box 309, Menomonee Falls, WI USA 53052-0309
PHONE 1-800-BRADLEY FAX [phone]
http://www.bradleycorp.com
Installation
215-1548 Rev. G; ECN 07-523A
© 2008 Bradley Corporation
Page 1 of 16 1/15/08
S19-282 (with Tailpiece)
(avec pièce de raccordement)
(con tubo de aspiración)
S19-282PT (with P-trap)
(avec siphon en P)
(con sifón en P)
Barrier Free Cabinet-Concealed Swing-
Down Eyewash
Douche oculaire rabattable, dissimulée
dans armoire d'accès facile
Lavaojos oscilante de gabinete
empotrado sin pilar
Table of Contents
Pre-Installation Information . . . . . . . . . . . . . . . . . . . .2
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Assembly of Components . . . . . . . . . . . . . . . . . . . .4–5
Parts List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Table des matières
Information avant installation . . . . . . . . . . . . . . . . . . .7
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Assemblage des composantes . . . . . . . . . . . . . . . .9–10
Liste des pièces . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Contenido
Información previa a la instalación . . . . . . . . . . . . .12
Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Armado de los componentes . . . . . . . . . . . . . . . .14–15
Lista de piezas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
EMERGENCY EYEWASH 
PULL HANDLE TO ACTIVATE UNIT

2 1/15/08 Bradley Corporation • 215-1548 Rev. G; ECN 07-523A
S19-282, S19-282PT Installation
WARNING
Read this installation manual completely to ensure proper installation, then file it
with the owner or maintenance department. Compliance and conformity to drain
requirements and other local codes and ordinances is the responsibility of the
installer.
Separate parts from packaging and make sure all parts are accounted for before
discarding any packaging material. If any parts are missing, do not begin
installation until you obtain the missing parts.
Flush the water supply lines before beginning installation and after installation is
complete. Test the unit for leaks and adequate water flow. Main water supply to
the eyewash should be “ON” at all times. Provisions shall be made to prevent
unauthorized shutoff.
The ANSI Z358.1 standard requires an uninterruptable supply of flushing fluid at
a minimum 30 PSI (0.21 MPa) flowing pressure. Flushing fluid should be tepid per
ANSI Z358.1.
The inspection and testing results of this equipment should be recorded weekly
to verify proper operation. This equipment should be inspected annually to
ensure compliance with ANSI Z358.1.
Workers who may come in contact with potentially hazardous materials should be
trained regarding the placement and proper operation of emergency equipment
per ANSI Z358.1.
For questions regarding the operation or installation of this product, visit
www.bradleycorp.com or call 1-800-BRADLEY.
Product warranties may also be found under ”Product Information” on our web
site at www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309,MenomoneeFalls,WI53051
R
TESTTHISUNITEACHWEEK
Test-operatevalve(s) each week and signbelow.
Reportany malfunctionsimmediately.
Ventil(e)wöchentlich im Te stbetriebprüfen, bestätigt
durchUnterschrift. Jegliche Störungsofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1STWÖCHENTLICHZUPRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement desvalveschaque semaine et
signeen bas.S'il y à quelque chose qui ne va pasfait
unrapport immédiatement.
P.O.BOX309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051

3
Installation S19-282, S19-282PT
Bradley Corporation • 215-1548 Rev. G; ECN 07-523A 1/15/08
Installation
Supplies Required:
• 1/2" NPT water supply to inlet on eyewash
• Bolts for cabinet mounting and hardware for sign mounting
• Pipe sealant

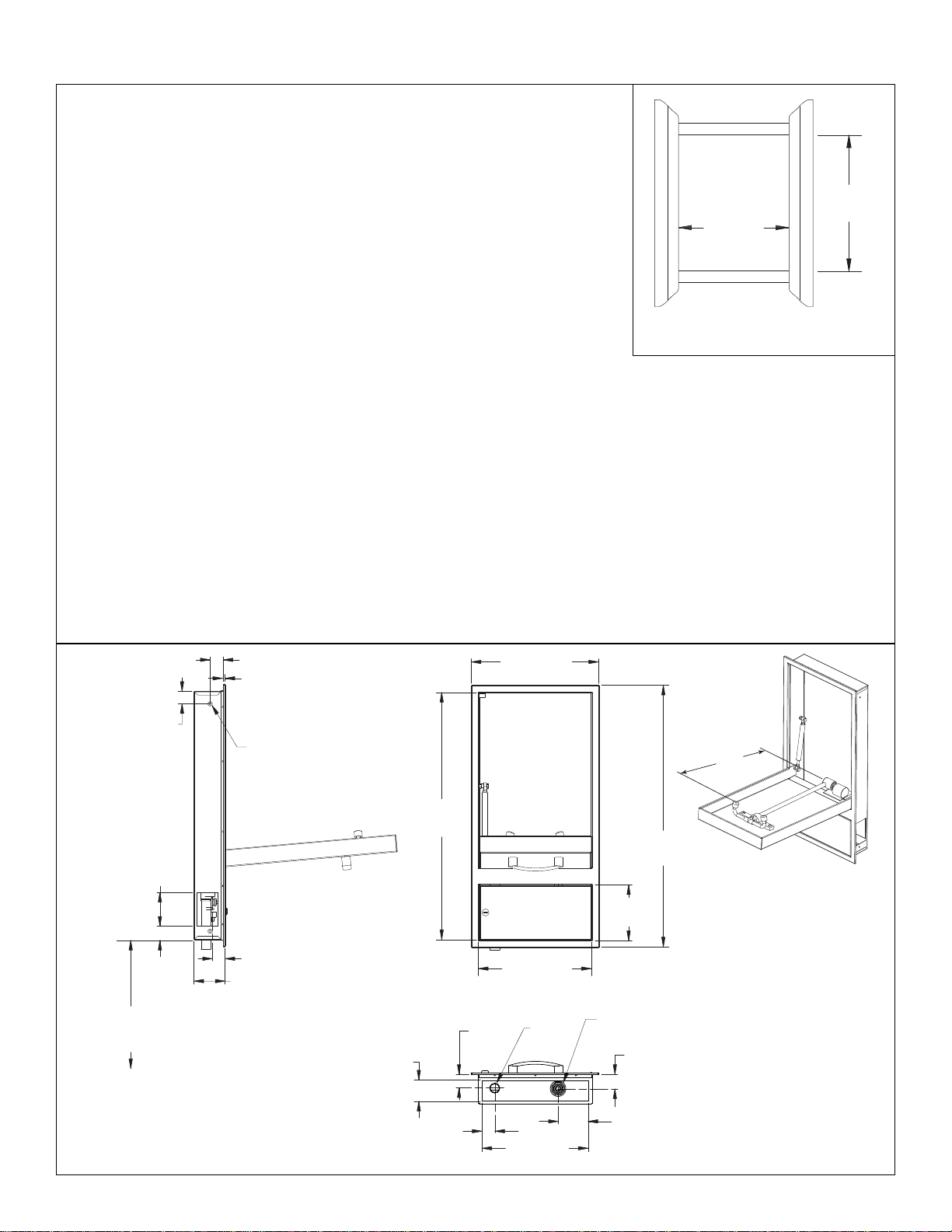

Step 1: Rough-in
1. Rough-in the wall opening (dimensions shown in Figure 1).
NOTE: For units with side drain, a 1-1/2" diameter hole in the
side of the wall opening is required for P-trap clearance.
2. Rough-in 1/2" NPT water supply as shown in Figure 2.
3. Position the unit in the wall opening and mount the eyewash
into the wall with four bolts (supplied by installer) at the locations shown in Figure 2.
4. With the cabinet’s bottom door open, connect the supply line using the coupling nut (refer to
Figure 3a on page 4).
5. Open the water supply lines but do not activate the unit at this time.
Step 2: Waste Connections
1. FOR UNIT WITH TAILPIECE: Insert the bottom (non-flanged) end of the tailpiece into the hole
in the cabinet bottom. Slide the tailpiece onto the drain pipe. Tighten the connection nut.
FOR UNIT WITH P-TRAP: Insert the P-trap into the cabinet and slide the top end onto the drain
pipe. Adjust for side or rear drain according to your application.
2. Connect the 1-1/4" waste line (supplied by installer) to the bottom of the tailpiece or P-trap.
3. Mount the safety sign to the wall with appropriate hardware supplied by the installer.
14-1/2"
(368mm)
32-1/4"
(819mm)
Figure 1
31-3/4"
(806mm)
33-3/4"
(857mm)
7"
(178mm)
14-13/32"
(366mm)
16-3/8"
(416mm)
1/2" NPT
SUPPLY
"ON"
POSITION
1-1/4" (32mm)
2" (51mm)
1/4" (6mm)
1-7/16"
(37mm)
4" (102mm)
1/4" (6mm)
DIA. MTG.
HOLE (qty. 4) 19"
(483mm)
4-5/16"
(110mm)
1-3/4"
(44mm)
2-11/16"
(68mm)
1-3/4"
(44mm)
13-11/16"
(366mm)
4-3/8"
(111mm)
2-1/8"
(54mm)
1-13/16"
(46mm)
DRAIN
19"–31"
(483mm–787 mm)
to Floor
Figure 2

4 1/15/08 Bradley Corporation • 215-1548 Rev. G; ECN 07-523A
S19-282, S19-282PT Installation

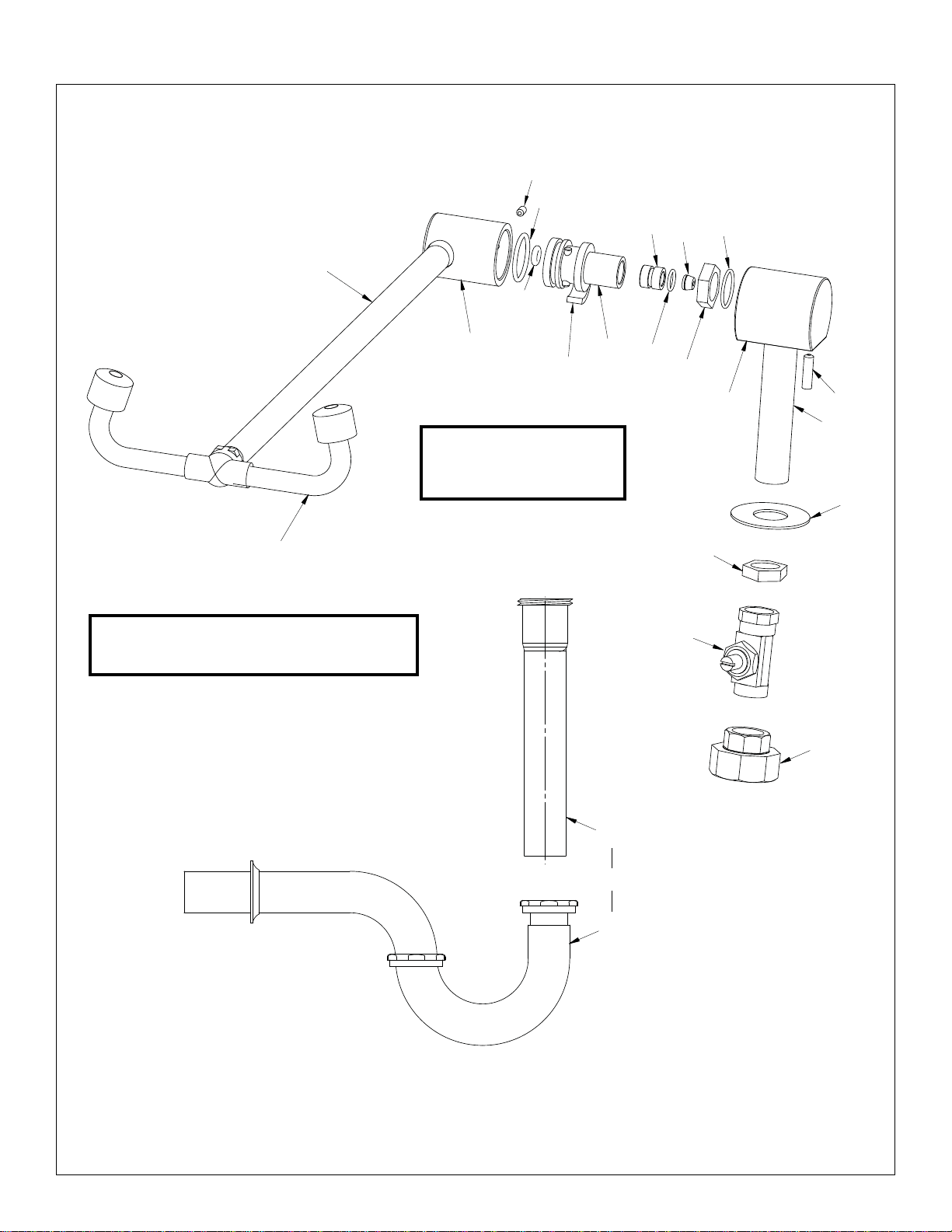

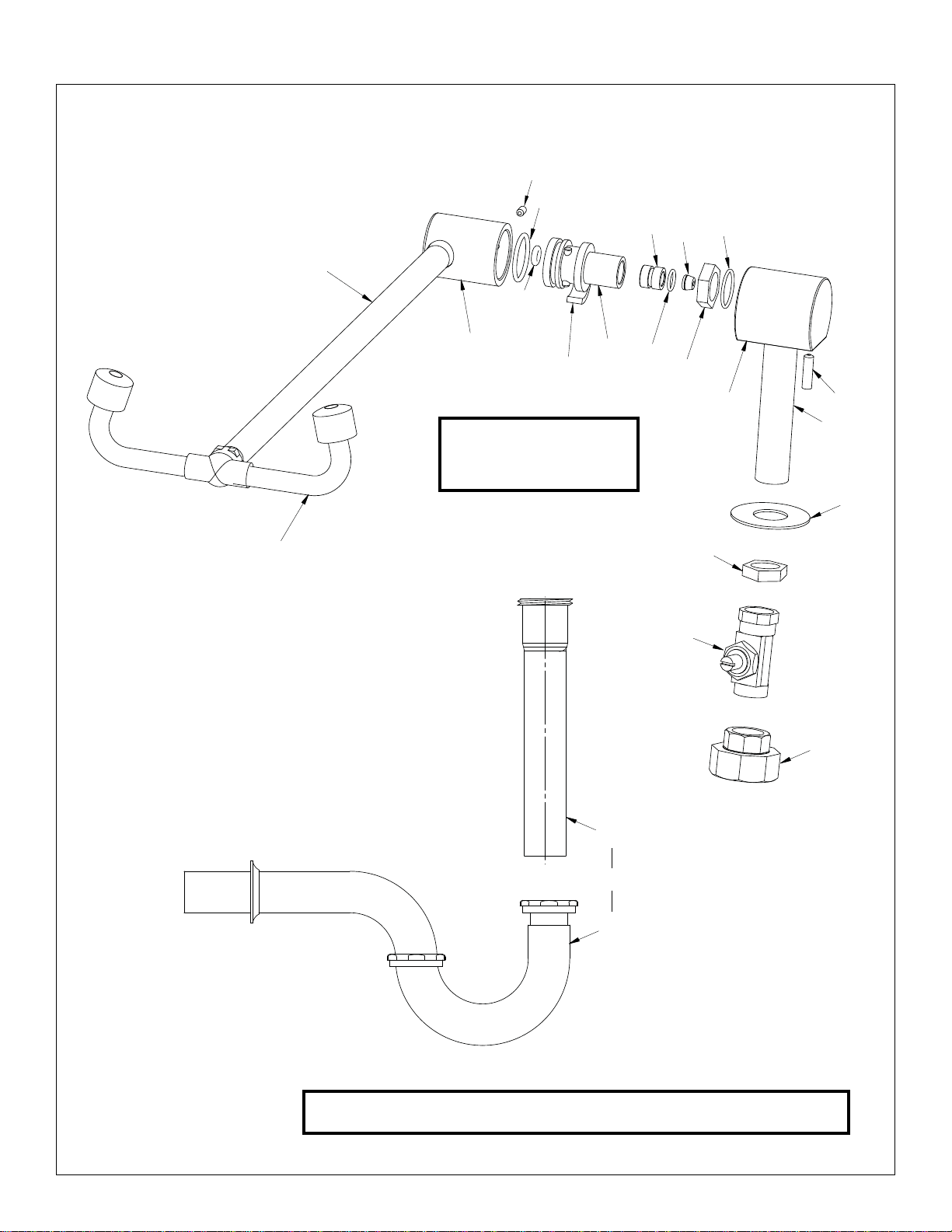

Assembly of Components - S19-282 & S19-282PT
Figure 3a
1a
1b
1c
1d
1e
1g
1h
1i
1j
1k
1l
1m
1n 1p
1q
18
17
10 (Tailpiece)
10 (Tubular Trap)
1f
or
16
1r
NOTE: Shown in the “ON” position.
NOTE: Items 1a–1r and 16–18 come
preassembled as Item 1.

5
Installation S19-282, S19-282PT
Bradley Corporation • 215-1548 Rev. G; ECN 07-523A 1/15/08

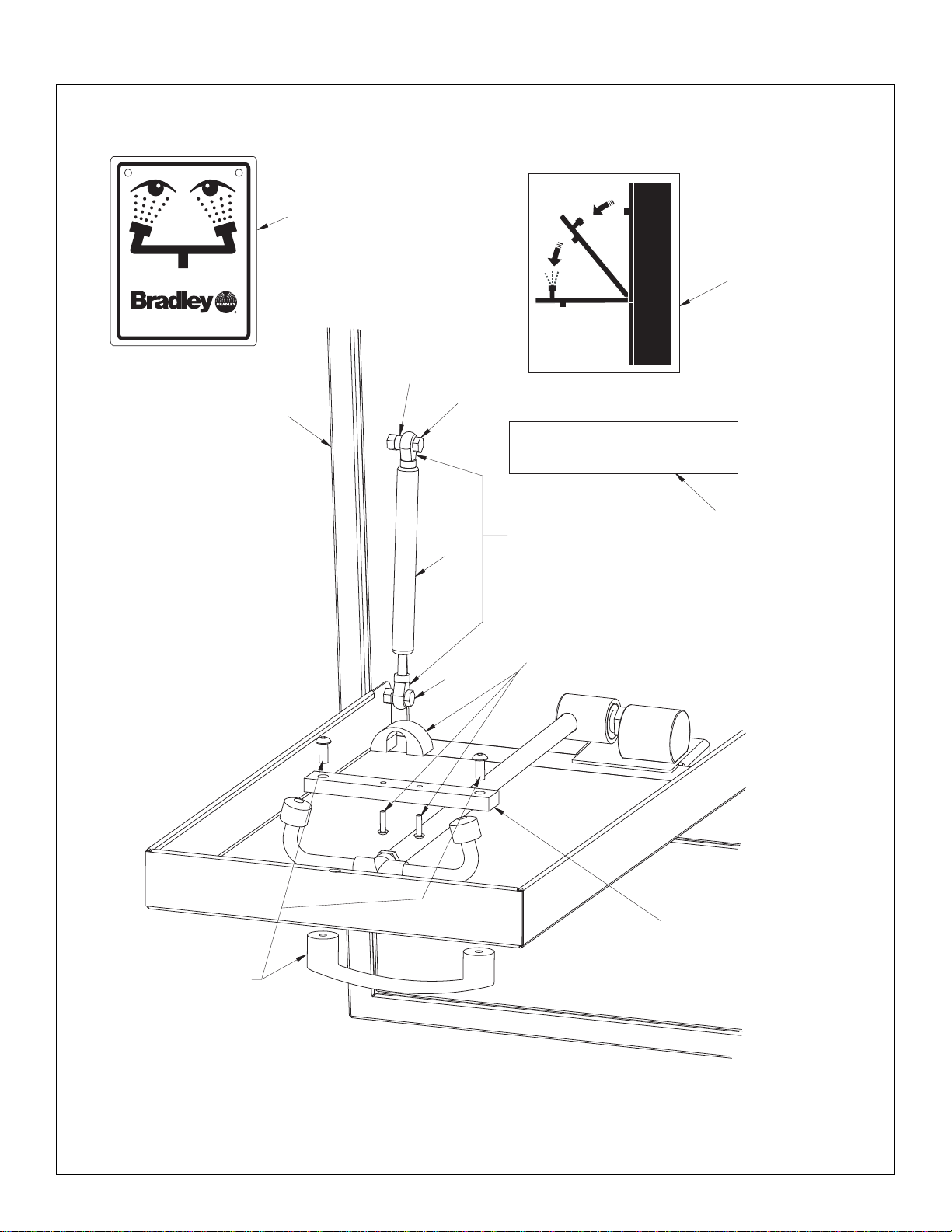

Assembly of Components - S19-282 & S19-282PT (cont’d)
Figure 3b
P.O.BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL: 1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051
11
EMERGENCY EYEWASH
PULL HANDLE TO ACTIVATE UNIT
8
9
2
3
7
4
5
6
13
14
15

6 1/15/08 Bradley Corporation • 215-1548 Rev. G; ECN 07-523A
S19-282, S19-282PT Installation
Parts List
1 S39-679 1 Eyewash Assembly
1a S05-092 1 Eyewash Yoke Assembly
1b 113-1125 1 Pipe - Plated
1c 118-288 1 Valve Body - Plated
1d 125-120 1 O-Ring
1e 125-135 1 O-Ring
1f 192-016 1 Insert, Direction - Plated
1g 160-413 1 Screw, Set
1h S39-598 1 Actuator Sub-Assembly - Valve
1i 132-047 1 Insert, Flow Control
1j 125-001CS 1 O-Ring
1k 125-032 1 Flow Control
1l 110-115A 1 Hex Nut - Plated
1m 125-001DA 1 O-Ring
1n 131-082 1 Base
1p 160-428 1 Screw, Set
1q 113-1058 1 Shank
1r 110-115 1 Hex Nut
2 S39-628 1 Cabinet Assembly
3 S45-2196 1 Handle/Hardware Kit
4 S45-2197 1 Swing-Down Stop Kit
5 182-118 1 Spacer
6 269-1836 2 Rod End (eyelet)
7 140-949 1 Bracket, Swing-Down
8 204-602 1 Decal, Pull Down
9 204-603 1 Decal, Concealed Eyewash
10 269-1830 1 Tailpiece (S19-282 only)
269-142 1 Tubular Trap, 1-1/4" (S19-282PT only)
11 114-051 1 Safety Sign
12 204-421 1 Emergency Inspection Tag
13 269-1835 1 Gas Spring
14 160-264 1 Bolt 5/16-18 x 1"
15 160-458 1 Bolt 5/16-18 x 3/4"
16 S27-110 1 Stop Valve
17 169-348 1 Union
18 142-002CB 1 Washer
Item Part No. Qty. Description Item Part No. Qty. Description
S19-282

7
Installation S19-282, S19-282PT
Bradley Corporation • 215-1548 Rev. G; ECN 07-523A 1/15/08
AVERTISSEMENT
Lire ce manuel d'installation dans son intégralité pour garantir une installation
appropriée. Une fois celle-ci terminée, classer ce manuel auprès du service à la
clientèle ou d'entretien. L'installateur est responsable de la conformité de
l'installation aux codes pour des drain et codes et règlements en vigueur.
Assurez-vous que toutes les pièces sont incluses dans l’emballage et qu’il n’en
manque aucune avant de jeter l’emballage. Ne commencez pas l’assemblage
avant de recevoir les pièces manquantes.
Rincez la conduite d’alimentation avant et apres l’installation. Assurez-vous que
le débit d’eau est adéquat et qu’il n’y a pas de fuites. L’alimentation principale en
eau doit être toujours OUVERTE. On devra prévoir des dispositions pour
empêcher tout arrêt non autorisé.
La norme ANSI Z358.1 requiert une alimentation sans coupure du liquide de
rinçage à une pression minimum de 30 psi (0.21 MPa). Le liquide de rinçage doit
être tiède conformément à la norme ANSI Z358.1.
Inspectez et testez cet équipement une fois par semaine pour en assurer le bon
fonctionement. Notez les dates d’inspection. Ce matériel doit être inspecté une
fois par an pour assurer sa conformité à la norme ANSI Z358.1.
Les ouvriers susceptibles d'entrer en contact avec des matières potentiellement
dangereuses doivent recevoir une formation sur la mise en place et le bon
fonctionnement du matériel d'urgence conformément à la norme ANSI Z358.1.
Pour toute question concernant le fonctionnement ou l'installation de ce produit,
consulter le site www.bradleycorp.com ou appeler le 1-800-BRADLEY.
Les garanties de produits figurent sous la rubrique « Informations techniques »
sur notre site Internet à www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309,MenomoneeFalls,WI53051
R
TESTTHISUNITEACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctionsimmediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störungsofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1STWÖCHENTLICHZUPRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement desvalveschaque semaine et
signeen bas.S'il y à quelque chose qui ne va pasfait
unrapport immédiatement.
P.O.BOX309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051

Installation
Equipements nécessaires :
• Amener la tuyauterie à l'entrée 12,8 mm (1/2") NPT
d'approvisionnement en eau de la douche oculaire
•
Produit d’étanchéité pour tuyau
• Boulons de fixation de l'armoire
• Quincaillerie pour l'installation de l'enseigne

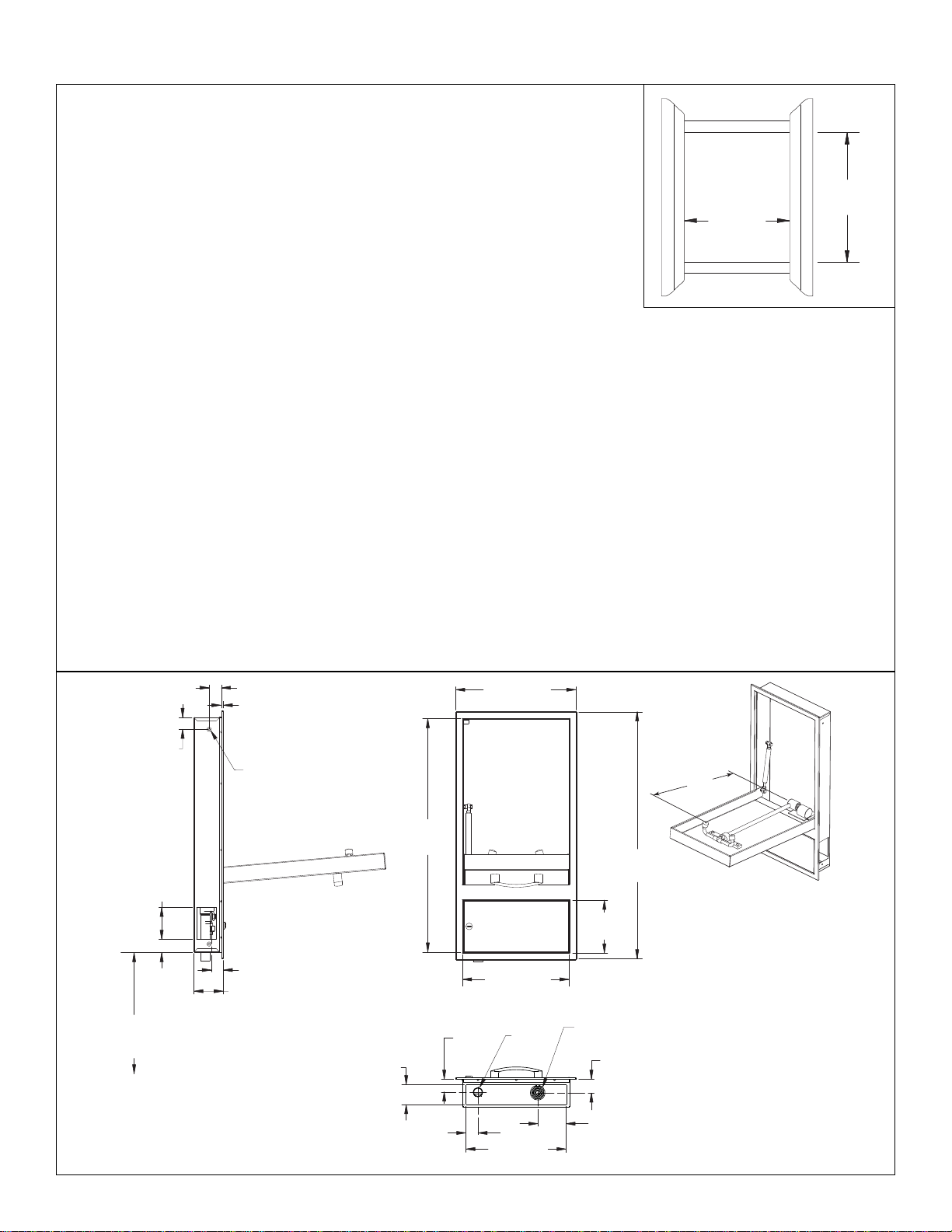

Étape 1 : Practiquer une ouverture initiale dans le mur
1. Pratiquer une ouverture initiale dans le mur selon les dimensions
indiquées à la Figure 1.
REMARQUE : Pour les unités munies d'un drain latéral, il faut un orifice
de 1-1/2" de diamètre dans la paroi de l'ouverture pratiquée dans le mur pour le dégagement du siphon en P.
2. Mettre en place la canalisation d'eau de 1/2" NPT comme l'indique la Figure 2.
3. Positionner l'unité dans l'ouverture pratiquée dans le mur et monter la douche oculaire dans le mur à l'aide
de quatre boulons (fournis par l'installateur) aux endroits indiqués par la Figure 2.
4. La porte inférieure de l'armoire étant ouverte, connecter la canalisation à l'aide de l'écrou-raccord.
5. Ouvrir les canalisations d'eau mais ne pas activer l'unité à ce stade.
Étape 2 : Raccords de vidange des eaux usées
1. POUR L'UNITÉ MUNIE D'UNE PIÈCE DE RACCORDEMENT : Insérer l'extrémité inférieure (sans
bride) de la pièce de raccordement dans l'orifice. Faire glisser la pièce de raccordement sur le conduit
d'évacuation dans l'armoire. Serrer l'écrou-raccord pour fixer.
POUR L'UNITÉ MUNIE D'UN SIPHON EN P : Insérer le siphon en P dans l'armoire et faire glisser
l'extrémité supérieure sur le conduit d'évacuation. Faire les réglages nécessaires pour un drain latéral ou
arrière en fonction de votre application.
2. Connecter la canalisation des eaux usées de 1-1/4" (fournie par l'installateur) sur le bas de la pièce de
raccordement ou du siphon en P.
3. Installer l'enseigne de sécurité sur le mur ou le tuyau à l'aide de la quincaillerie fournie.
8 1/15/08 Bradley Corporation • 215-1548 Rev. G; ECN 07-523A
S19-282, S19-282PT Installation
14-1/2"
(368mm)
32-1/4"
(819mm)
Figure 1
31-3/4"
(806mm)
33-3/4"
(857mm)
7"
(178mm)
14-13/32"
(366mm)
16-3/8"
(416mm)
1/2" NPT
SUPPLY
"ON"
POSITION
1-1/4" (32mm)
2" (51mm)
1/4" (6mm)
1-7/16"
(37mm)
4" (102mm)
1/4" (6mm)
DIA. MTG.
HOLE (qty. 4) 19"
(483mm)
4-5/16"
(110mm)
1-3/4"
(44mm)
2-11/16"
(68mm)
1-3/4"
(44mm)
13-11/16"
(366mm)
4-3/8"
(111mm)
2-1/8"
(54mm)
1-13/16"
(46mm)
DRAIN
19"–31"
(483mm–787 mm)
to Floor
Figure 2
Approvisionnement à
l’entrée (1/2" NPT)
la position de
"OUVERTE."
Ø 1/4"
(6mm)
(qte. 4)
du sol

Assemblage des composantes — S 19-282 & S19-282PT
1a
1b
1c
1d
1e
1g
1h
1i
1j
1k
1l
1m
1n 1p
1q
18
17
10 (Tailpiece)
10 (Tubular Trap)
1f
or
16
1r
9
Installation S19-282, S19-282PT
Bradley Corporation • 215-1548 Rev. G; ECN 07-523A 1/15/08
Figure 3a NOTE : Les items 1a–1r et 16–18 sont livrés en trousse préemballée.
10 (siphon en P)
10 (pièce de raccordement)
ou
NOTE:
Montré dans la position
de "OUVERTE."

10 1/15/08 Bradley Corporation • 215-1548 Rev. G; ECN 07-523A
S19-282, S19-282PT Installation
Assemblage des composantes — S 19-282 & S19-282PT (suite)
Figure 3b
P.O.BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL: 1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051
11
EMERGENCY EYEWASH
PULL HANDLE TO ACTIVATE UNIT
8
9
2
3
7
4
5
6
13
14
15

11
Installation S19-282, S19-282PT
Bradley Corporation • 215-1548 Rev. G; ECN 07-523A 1/15/08
Liste des pièces
1 S39-679 1 Douche oculaire
1a S05-092 1 Arcade de douche oculaire
1b 113-1125 1 Tuyau - plaque
1c 118-288 1 Robinet - plaque
1d 125-120 1 Bague
1e 125-135 1 Bague
1f 192-016 1 Insert Directionnel - Plaque
1g 160-413 1 Vis de reglage
1h S39-598 1 Dispositif de mise en marche
1i 132-047 1 Insert du contrôle du débit
1j 125-001CS 1 Bague
1k 125-032 1 Contrôle du débit
1l 110-115A 1 Ecrou Hexagonal - Plaque
1m 125-001DA 1 Bague
1n 131-082 1 Bride
1p 160-428 1 Vis de reglage
1q 113-1058 1 Tige
1r 110-115 1 Ecrou hexagonal
2 S39-628 1 Cabinet
3 S45-2196 1 Paquet d’poignée/quincaillerie
4 S45-2197 1 Paquet d’butoir
5 182-118 1 Entretoise
6 269-1836 2 Boulon à œil
7 140-949 1 Support
8 204-602 1 Étiquette
9 204-603 1 Étiquette
10 269-1830 1 Pièce de raccordement (S19-282)
269-142 1 Siphon en P, 1-1/4" (S19-282PT)
11 114-051 1 Enseigne de sécurité
12 204-421 1 Étiquette d’inspection
13 269-1835 1 Amortisseur
14 160-264 1 Boulon 5/16-18 x 1"
15 160-458 1 Boulon 5/16-18 x 3/4"
16 S27-110 1 Robinet d’arret
17 169-348 1 Branchement
18 142-002CB 1 Rondelle
Item Part No. Qty. Description Item Part No. Qty. Description
S19-282

12 1/15/08 Bradley Corporation • 215-1548 Rev. G; ECN 07-523A
S19-282, S19-282PT Installation
ADVERTENCIA
Lea en su totalidad este manual de instalación para garantizar una instalación
adecuada. Una vez que termine la instalación, entregue este manual al propietario o
al Departamento de Mantenimiento. Es responsabilidad de quien instale el equipo
cumplir con los códigos para desagüe y otra códigos y ordenanzas locales.
Separar todas las piezas del material de embalaje y asegurarse que todas las piezas
estén incluídas antes de desechar cualquier material de embalaje. Si faltase alguna
pieza, no intentar instalar la unidad combinada Bradley hasta obtener las piezas
faltantes.
Aclarar el conducto del suministro de agua antes y después de la instalación.
Verificar que no haya fugas y que el flujo de agua sea adecuado. El suministro
principal de agua a la unidad debe estar siempre en posición “ON” (abierto). Se
deben tomar medidas a fin de evitar el corte no autorizado del suministro.
La norma ANSI Z358.1 exige un suministro ininterrumpido del líquido de enjuague a
una presión mínima de 30 psi (0.21 MPa). El líquido de limpieza debe estar tibio en
conformidad con la norma ANSI Z358.1.
Este equipo se debe inspeccionar, probar y anotar semanalmente para mantener un
funcionamiento adecuado . Se debe revisar este equipo anualmente para asegurarse
de que cumpla con la norma ANSI Z358.1.
Los trabajadores que puedan tener contacto con materiales potencialmente
peligrosos deben recibir capacitación sobre la ubicación y operación adecuada de
los equipos de emergencia en conformidad con la norma ANSI Z358.1.
Para consultas sobre la operación o instalación de este producto, visite
www.bradleycorp.com o llame al 1-800-BRADLEY.
Las garantías del producto se pueden encontrar en "Información del producto" o en
nuestro sitio Web, www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309,MenomoneeFalls,WI53051
R
TESTTHISUNITEACHWEEK
Test-operatevalve(s)each week and signbelow.
Reportany malfunctionsimmediately.
Ventil(e)wöchentlichim Testbetriebprüfen,bestätigt
durchUnterschrift. Jegliche Störungsofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1STWÖCHENTLICHZUPRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement desvalveschaque semaine et
signeen bas.S'il y à quelque chose qui ne va pasfait
unrapport immédiatement.
P.O.BOX309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051

13
Installation S19-282, S19-282PT
Bradley Corporation • 215-1548 Rev. G; ECN 07-523A 1/15/08
Instalación
Materiales requeridos:
• Proporcione la tubería a la toma de 1/2" (12,8 mm) NPT del suministro
de agua del lavador de ojos
• Pernos para el montaje del gabinete
•
Sellador de tubería
• Tornillería para montar el aviso de seguridad
Paso 1: Haga una abertura en la pared
1. Haga una abertura en la pared para el armario (vea Figura 1).
NOTA: Para las unidades con desagüe lateral, se requiere un orificio de
1 1/2" de diámetro en el lado de la pared para que quede espacio para el sifón en P.
2. Coloque la tubería NPT de 1/2" del suministro de agua como se muestra en la Figura 2.
3. Coloque la unidad en el orificio de la pared e instale el lavaojos en la pared con cuatro pernos (que
proporciona el instalador) en los lugares que se muestran en la Figura 2.
4. Con la puerta inferior del gabinete abierta, conecte la tubería de suministro utilizando la tuerca de
acoplamiento.
5. Abra las tuberías de suministro de agua, pero no active inmediatamente la unidad.
Paso 2: Conexiones de desecho
1. PARA LA UNIDAD CON TUBO DE ASPIRACIÓN: Inserte el extremo inferior del tubo de aspiración (el
que no está embridado) en el orificio que se encuentra. Deslice el tubo de aspiración en la tubería de
desagüe en el gabinete. Apriete bien la tuerca de conexión.
PARA LA UNIDAD CON SIFÓN: Inserte el sifón dentro del gabinete y deslice el extremo superior en la
tubería de desagüe. Realice los ajustes para desagüe lateral o posterior de acuerdo con su instalación.
2. Conecte la tubería de desecho de 1 1/4" (que proporciona el instalador) en la parte inferior del tubo de
aspiración o del sifón en P.
3. Fije el aviso de seguridad a la pared, usando tornillería adecuada (proporcionada por el instalador).
14-1/2"
(368mm)
32-1/4"
(819mm)
Figura 1
31-3/4"
(806mm)
33-3/4"
(857mm)
7"
(178mm)
14-13/32"
(366mm)
16-3/8"
(416mm)
1/2" NPT
SUPPLY
"ON"
POSITION
1-1/4" (32mm)
2" (51mm)
1/4" (6mm)
1-7/16"
(37mm)
4" (102mm)
1/4" (6mm)
DIA. MTG.
HOLE (qty. 4) 19"
(483mm)
4-5/16"
(110mm)
1-3/4"
(44mm)
2-11/16"
(68mm)
1-3/4"
(44mm)
13-11/16"
(366mm)
4-3/8"
(111mm)
2-1/8"
(54mm)
1-13/16"
(46mm)
DRAIN
19"–31"
(483mm–787 mm)
to Floor
Figura 2
Entrada de suministro
(1/2" NPT)
la posición de
"CONECTADO"
Ø 1/4" (6mm)
(cant. 4)
Desagüe
al piso

14 1/15/08 Bradley Corporation • 215-1548 Rev. G; ECN 07-523A
S19-282, S19-282PT Installation
Armado de los componentes — S19-282 & S19-282PT
Figura 3a
1a
1b
1c
1d
1e
1g
1h
1i
1j
1k
1l
1m
1n 1p
1q
18
17
10 (Tailpiece)
10 (Tubular Trap)
1f
or
16
1r
NOTA: Los artículos 1a–1r y 16–18 vienen
como parte de un juego preempacado.
NOTA:
Mostrado en la posición
de "CONECTADO."
10 (sifón en P)
10 (tubo de aspiración)
o

15
Installation S19-282, S19-282PT
Bradley Corporation • 215-1548 Rev. G; ECN 07-523A 1/15/08
Armado de los componentes — S19-282 & S19-282PT (continuación)
Figura 3b
P.O.BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL: 1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051
11
EMERGENCY EYEWASH
PULL HANDLE TO ACTIVATE UNIT
8
9
2
3
7
4
5
6
13
14
15

16 1/15/08 Bradley Corporation • 215-1548 Rev. G; ECN 07-523A
S19-282, S19-282PT Installation
Lista de Piezas
1 S39-679 1 Ensamble lavador de ojos
1a S05-092 1 Lavador de ojos
1b 113-1125 1 Tubo (niquelado) 483mm
1c 118-288 1 Cuerpo de válvula (niquelado)
1d 125-120 1 Arosello
1e 125-135 1 Arosello
1f 192-016 1 Inserto direccional (niquelado)
1g 160-413 1 Tornillo prisionero
1h S39-598 1 Actuador de la válvula
1i 132-047 1 Inserto del control de flujo
1j 125-001CS 1 Arosello
1k 125-032 1 Dispos. de control de flujo
1l 110-115A 1 Tuerca hexagonal (niquelado)
1m 125-001DA 1 Arosello
1n 131-082 1 Base
1p 160-428 1 Tornillo prisionero
1q 113-1058 1 Varilla tornillante
1r 110-115 1 Tuerca hexagonal
2 S39-628 1 Gabinete
3 S45-2196 1 Paquete de manija/tornillería
4 S45-2197 1 Paquete de tope
5 182-118 1 Espaciador
6 269-1836 2 Perno de ojo
7 140-949 1 Soporte
8 204-602 1 Etiqueta
9 204-603 1 Etiqueta
10 269-1830 1 Tubo de aspiración (S19-282)
269-142 1 Sifón en P, 1-1/4" (S19-282PT)
11 114-051 1 Aviso de seguridad
12 204-421 1 Etiqueta de inspeccion
13 269-1835 1 Amortiguador
14 160-264 1 Tornillo 5/16-18 x 1"
15 160-458 1 Tornillo 5/16-18 x 3/4"
16 S27-110 1 Válvula de retención
17 169-348 1 Unión
18 142-002CB 1 Arandela
Item Part No. Qty. Description Item Part No. Qty. Description
S19-282
