Brandt FC 472 Series User manual

FC 472*
Brugervejledning til ovnen
User Manual for Your Oven
Bruksanvisning for stekeovn
Användarmanual för din ugn
Uunin käyttöohjeet
Ïäçãßåò ÷÷ñÞóçò ôôïõ ööïýñíïõ óóáò
DK
GB
NO
SE
FI
GR
99633731 ML.qxd 31/08/04 16:05 Page 1

2
Angiver de sikkerhedsråd, du altid får med på vejen
Gode råd og fif
Indholdsfortegnelse
Brev fra Brandt s.3
Oversigt over ovnen
Beskrivelse af apparatet s.4
Tilbehør s.5
Sikkerhedsråd s.6
Børnesikring s.6
Sådan installeres ovnen
Elektrisk forbindelse s.7-8
Nyttige størrelser til indbygning af ovnen s.9
Sådan udskiftes pæren s.10
Sådan anvendes ovnen

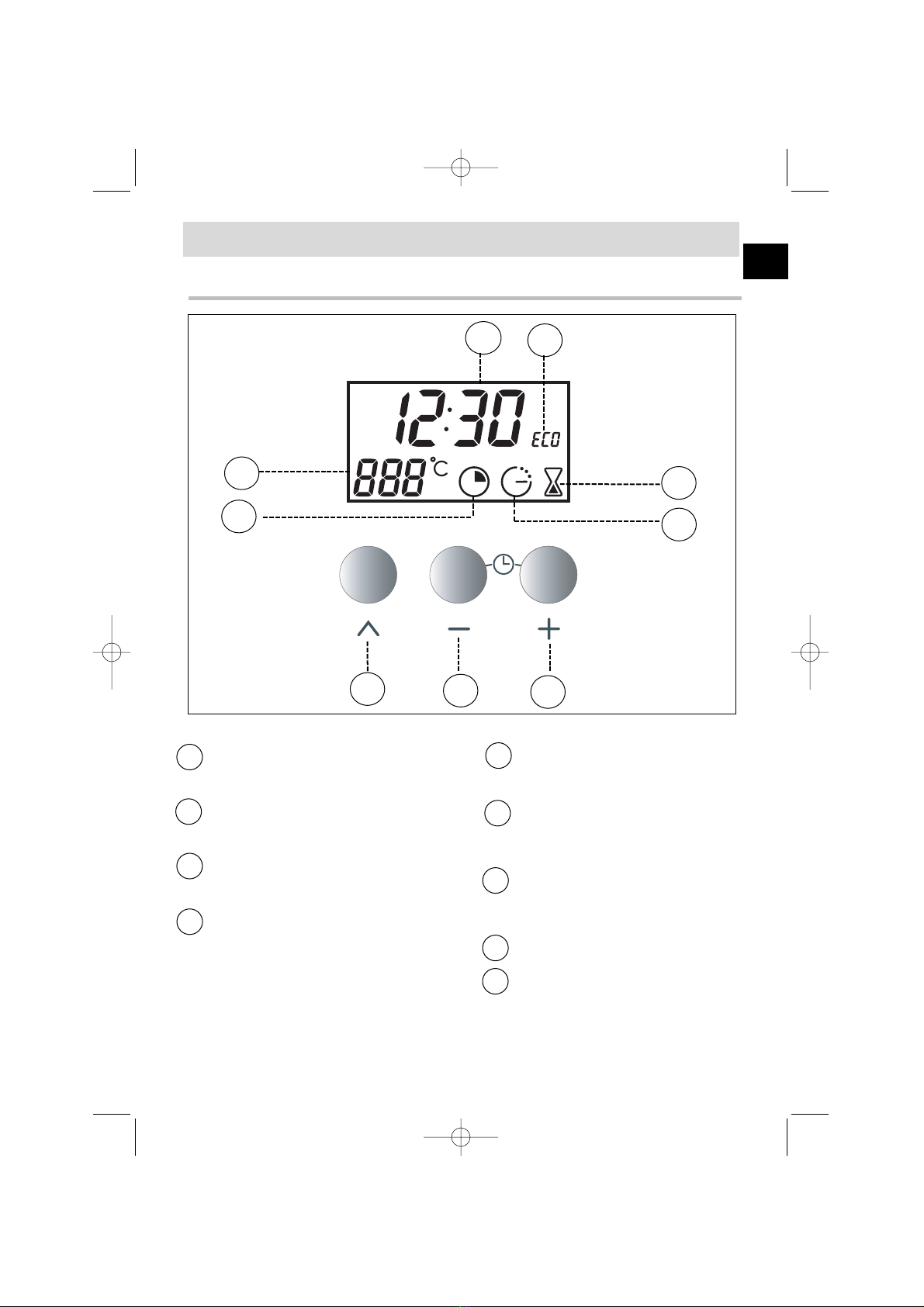

Detaljeret oversigt over programvælgeren s.11

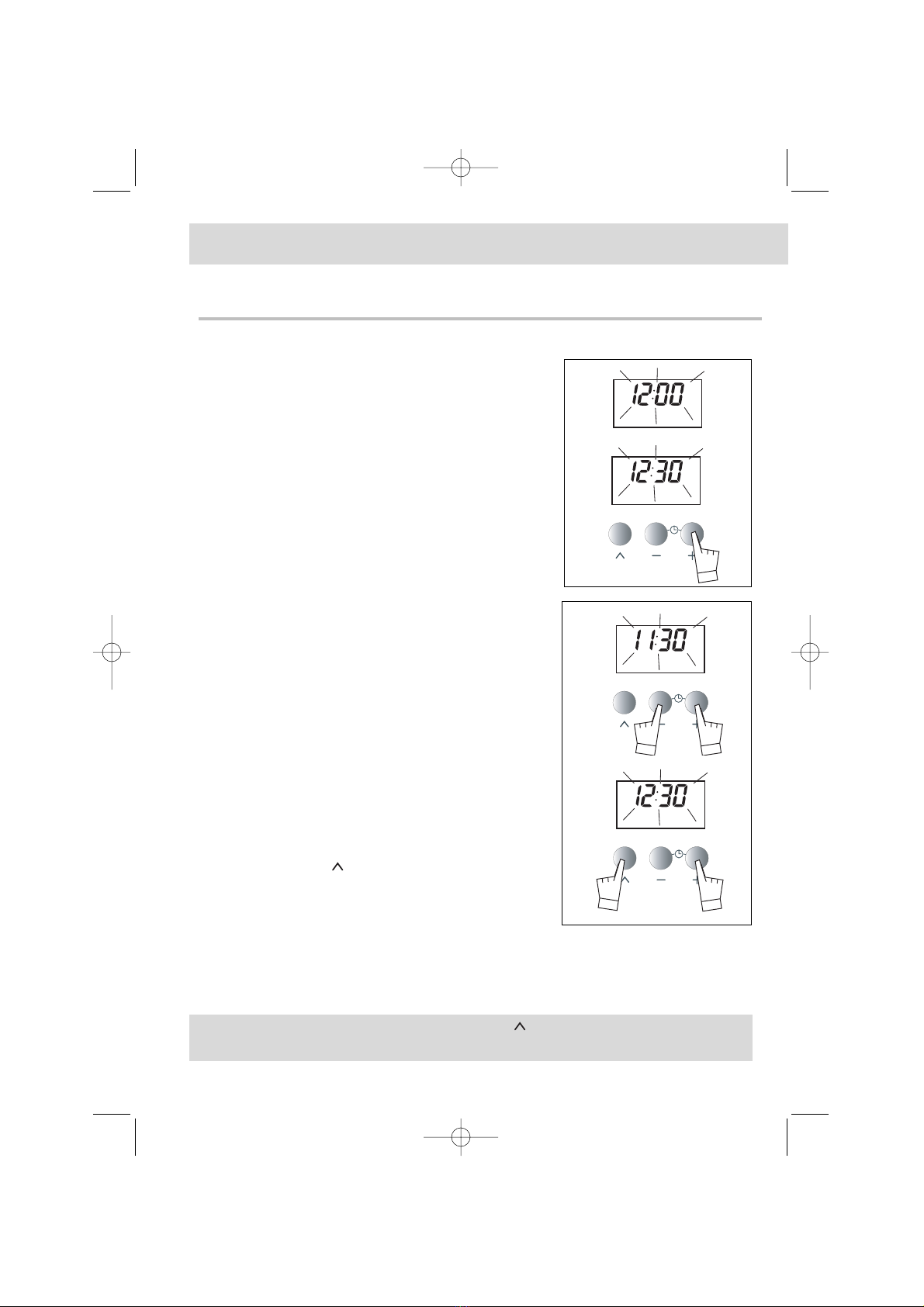

S ådan indstilles ovens ur s.12

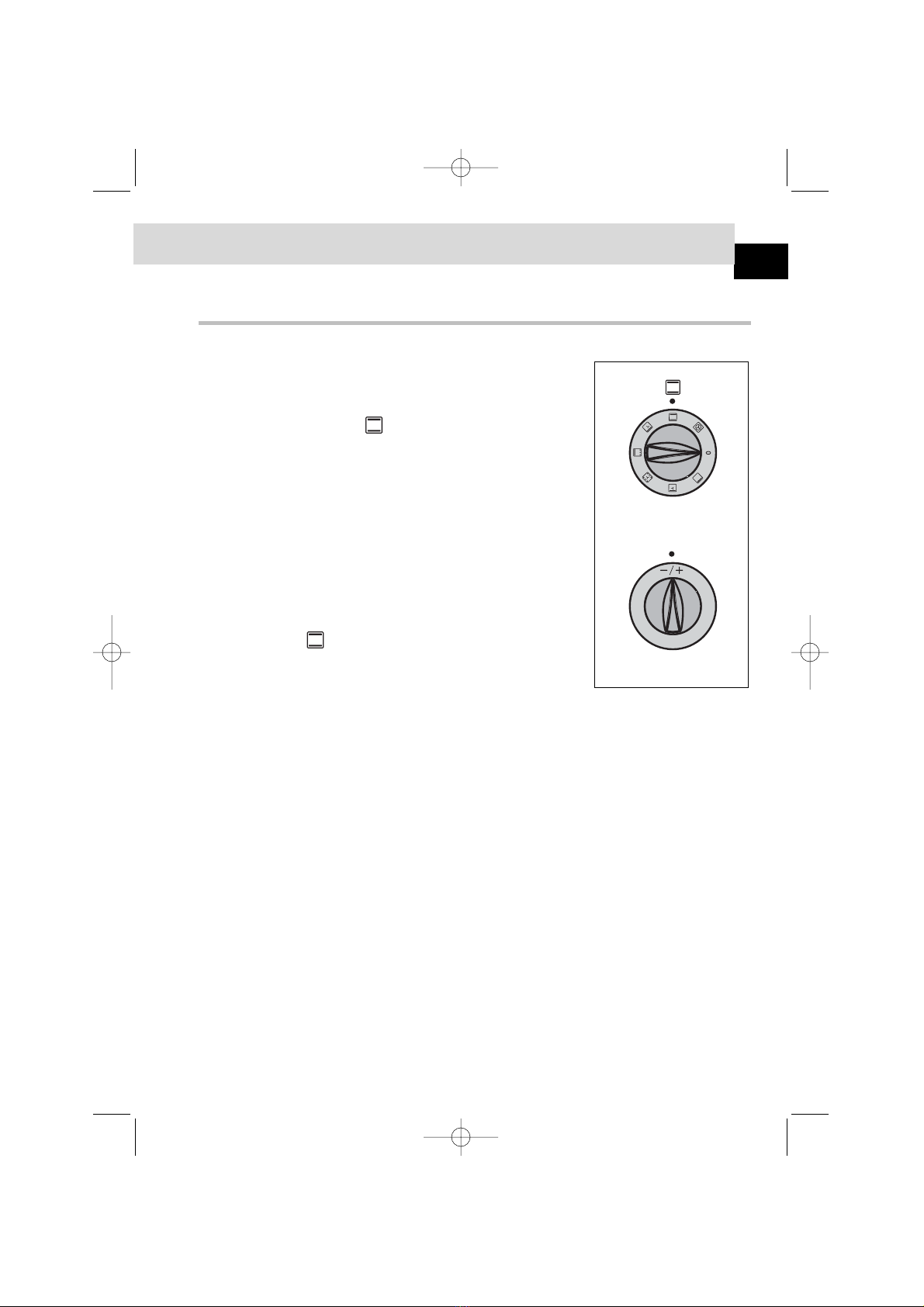

S ådan tændes ovnen s.13
S ådan programmeres en bagning eller stegning s.14
S ådan bruges minuturet s.15
F remgangsmåde for bagning og stegning i ovn s.16-17
Sådan vedligeholdes ovnen s.18
Hvad skal jeg gøre i tilfælde af driftsfejl? s.19
99633731 ML.qxd 31/08/04 16:05 Page 2

3
Brev fra Brandt
Kære kunde
Tak, fordi du har købt en BRANDT ovn.
Vores forskningsteam har udviklet en ny generation kogeapparater, så
dit arbejde i køkkenet bliver en glæde hver dag.
Med de rene linjer og et smart og moderne udseende bliver din nye
ovn fra Brandt integreret på harmonisk vis i køkkenet samtidig med,
at du sikres en fantastisk let brug og den bedste stegeeffekt.
Den brede vifte af produkter fra Brandt tilbyder ligeledes et stort
udvalg af kogeborde, emhætter, vaskemaskiner og integrerede
køleskabe, som du kan sammensætte med din nye ovn fra Brandt.
Som banebryder bidrager Brandt til en forbedring af kvaliteten i
hverdagen ved at tilbyde de mest effektive og konkurrencedygtige
produkter, som er lette at anvende, og som respekterer miljøet, har et
smukt design og er pålidelige og driftssikre.
Mærket BRANDT
DK
99633731 ML.qxd 31/08/04 16:05 Page 3

4

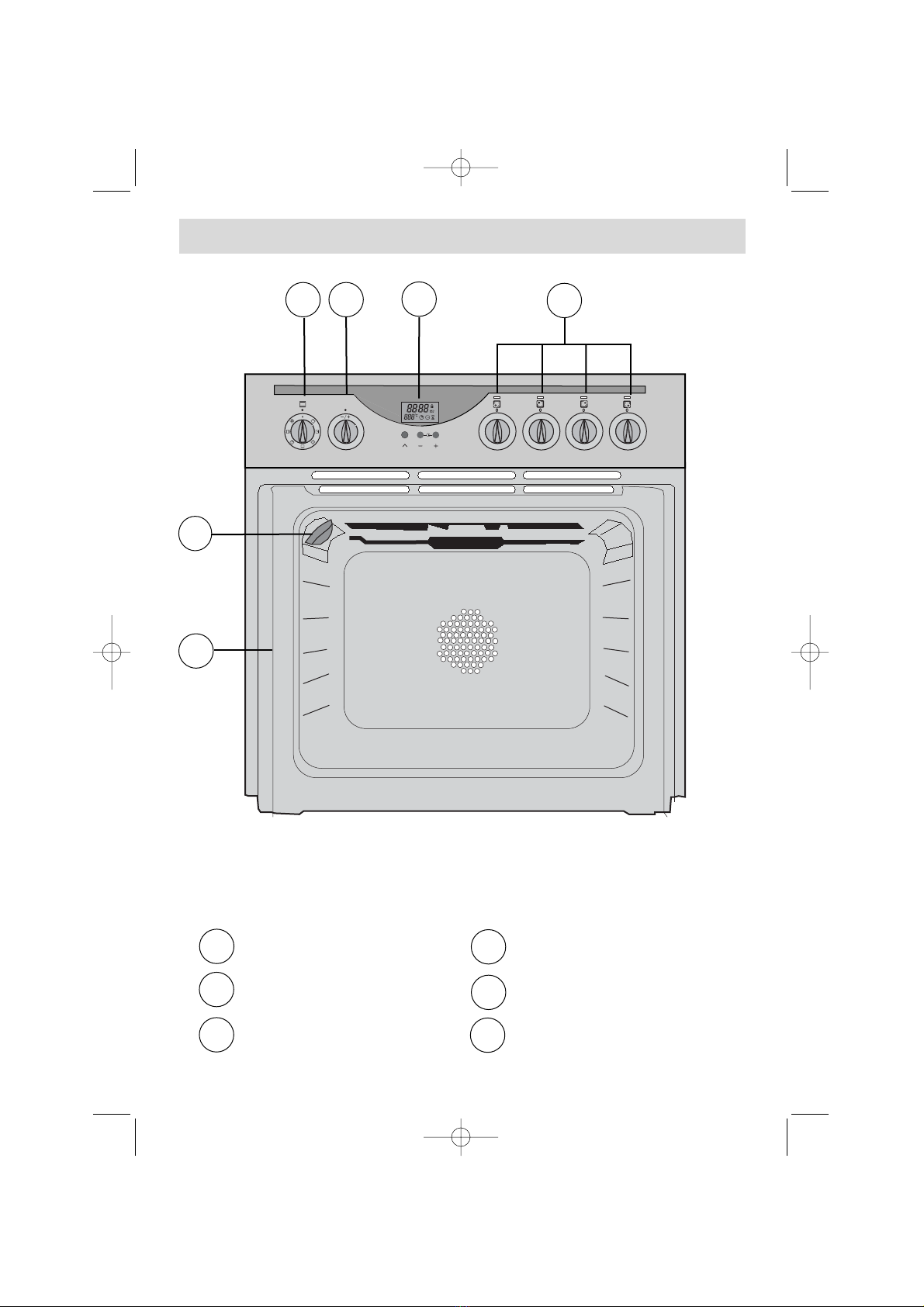

Oversigt over ovnen
5
3
1
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
8
9
0
5
6
3
21
1
25
3
4
Funktionsvælger
Regulering af temperatur
Programvælger
Kogebordets betjening
Lampe
Trinindikator
BESKRIVELSE AF APPARATET
6
4
99633731 ML.qxd 31/08/04 16:05 Page 4

5

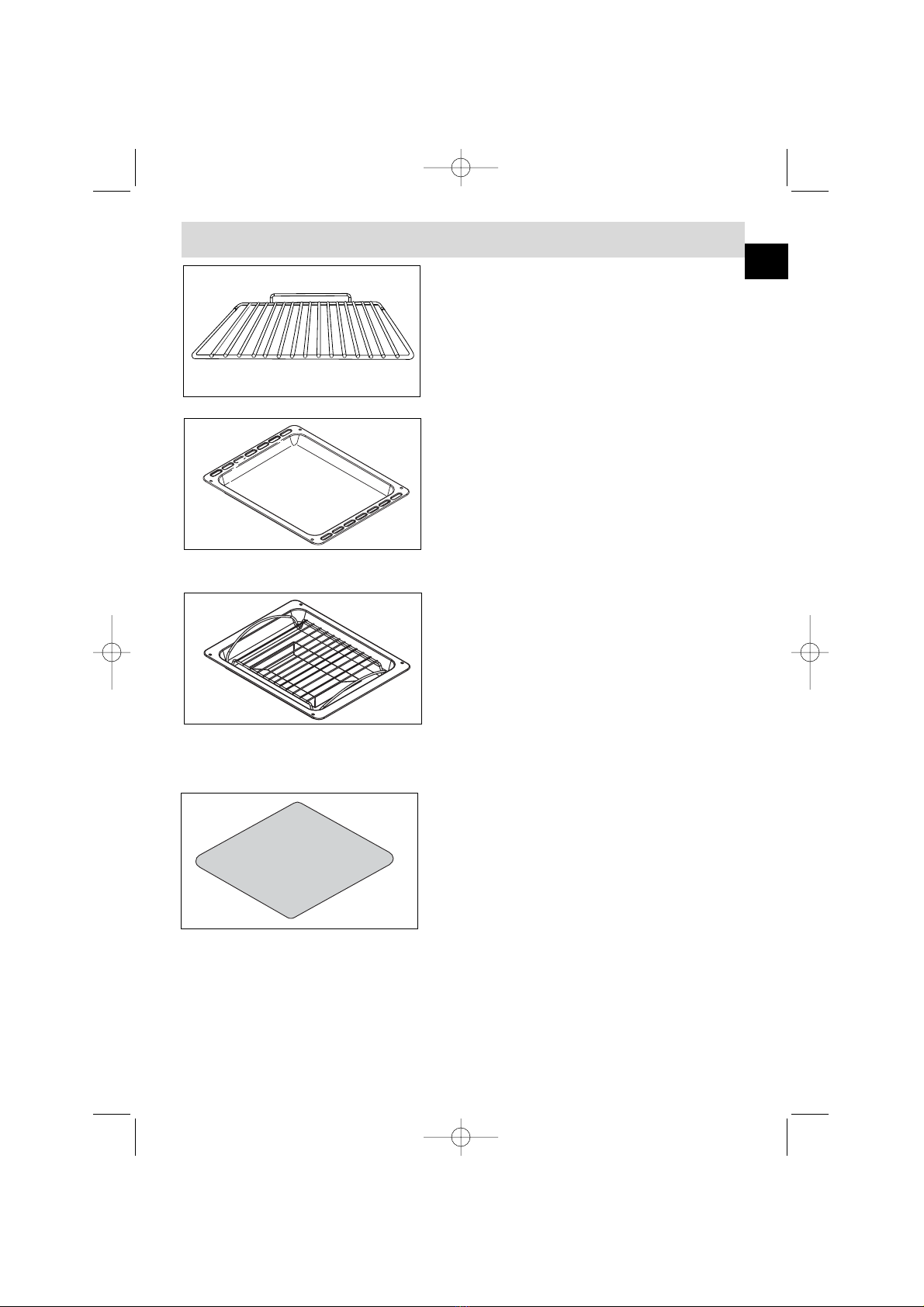

Tilbehør
Grill med
sikkerhedsforanstaltning mod
vipning
Grillen kan anvendes til at sætte fade og forme
indeholdende de retter, som skal steges eller
gratineres. Grillen kan også anvendes til
grillader (sættes direkte på grillen).
Plade til mange funktioner
(bagværk)
Benyttes som kageplade og har kant. Anvendes
til bagning af kager, som f.eks. vandbakkelser,
marengs, sandkager, butterdejskager osv.
Undgå at sætte stege eller kød direkte på
pladen, da der vil komme sprøjt på ovnens vægge.
Kageplade med slipbelægning
(sætte på grillen)
Hvis den sættes på grillen, kan den anvendes
til bagning af kager, tærter og pizzaer.
Da den har en slipbelægning, sætter madvarer
sig ikke fast.
Husk at tage ovnhandsker på, når du tager ting
ud af ovnen.
Lad ovnen køle af før rensning med et rengøringsmiddel. Undgå at bruge
slibesvampe.
BEMÆRK! Brug ikke en kniv eller pizzaskærer direkte på pladen. Brug
køkkenredskaber af plastic eller silikoneplast.
Brug ikke pladen i en varm ovn på mere end 250° C.
DK
Bradepande udstyret med en
speciel grillrist
Den bruges til at opsamle stegekraft
og -saft ved grillstegning, eventuelt med
indblæst luft. Den kan anvendes som
tilberedningsfad, hvis kødstykket passer i
størrelsen, f.eks. fjerkræ med grøntsager,
der tilberedes ved moderat varme.
99633731 ML.qxd 31/08/04 16:05 Page 5

6

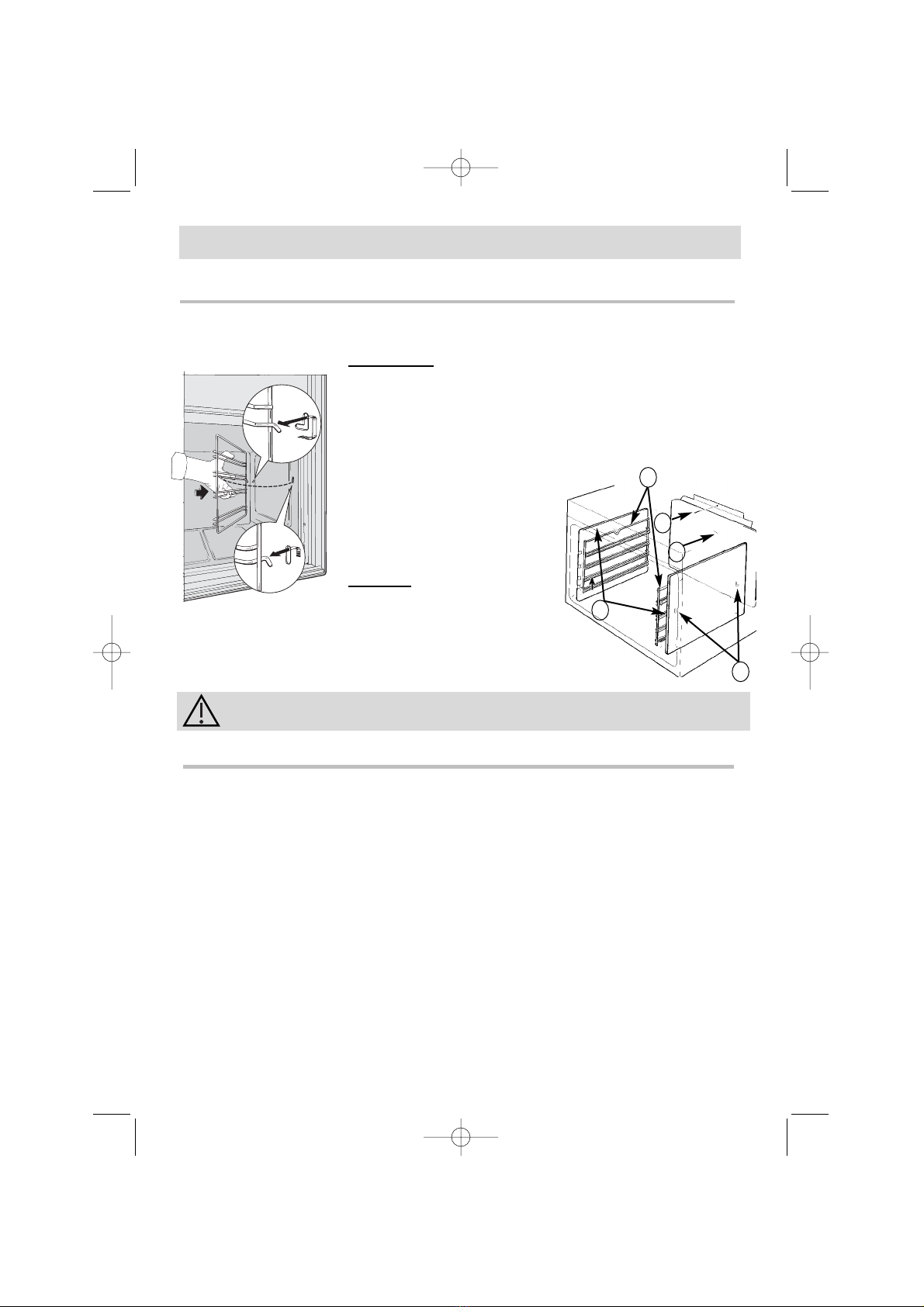

AKTIVERING INDAD
Aktiver børnsikringen: Du har valgt at bruge
Træk stoppestiften udad børnesikringen:
for at aktivere Åbn lågen og løft den op
børnesikringen. samtidigt.
Deaktiver børnesikringen: Du har neutraliseret
Skub stoppestifen indad. børnesikringen:
Åbn lågen normalt.
Sikkerhedsråd
Tak, fordi du har læst disse råd, før du tager ovnen i brug.
Denne ovn er fremstillet til brug i private boliger. Den er udelukkende beregnet til
bagning og stegning af levnedsmidler. Ovnen indeholder ikke asbestholdige
bestanddele.
FØR FØRSTE ANVENDELSE:
Før du tager ovnen i brug første gang, skal den tændes og sættes i stillingen Maxi
og opvarmes med lågen lukket i 15 minutter for at "indkøre" apparatet.
Mineralulden, som forer ovnen, kan i starten udsende en særlig lugt, der skyldes
sin sammensætning. Der kan også være lidt røg. Alt dette er normalt.
ANVENDELSESOMRÅDER:
- Sørg for, at lågen er lukket tæt, således at pakningen kan udføre sin korrekte
funktion.
- Man må ikke sidde eller hænge på den åbne ovnlåge.
-De tilgængelige dele eller overflader kan blive varme, når grilldøren
er åben. hold børn på afstand af ovnen.
- Under brug bliver ovnen varm . Pas på ikke at røre varmeelementerne inden i
ovnen.
- Efter bagning eller stegning skal du bruge en ovnhandske eller lignende for at
tage stegeudstyret ud af ovnen (grill, stegespidvender, bradepande, holder til
stegespidvender osv.).
- Brug ikke aluminiumsfolie til at fore ovnen. Ellers kan varmen ophobe sig, og
det kan have en indflydelse på resultatet af bagningen eller stegningen og
beskadige emaljen.
- Brug ikke damp- eller højtryksapparater til rensning af ovnen.
- Ved rengøring af overflader kan disse blive varmere end ved normal brug. Hold
derfor børn på afstand af ovnen.
Børnesikring
1
2
3
1
2
3
99633731 ML.qxd 31/08/04 16:05 Page 6

7
Den elektriske forbindelse skal tilsluttes, inden apparatet
sættes på plads i møblet.
• Inden tilslutning skal du sikre, at ledningerne til den
elektriske installation er af en passende længde for en
normal forsyning af apparatet (længden skal mindst være
lig forsyningskablets længde). Installationens sikring skal
være i overensstemmelse med tabellen.
• Hvis der er forbindelse til stikkontakt, skal denne være
tilgængelig efter apparatets installation.
• Hvis apparatet ikke er tilsluttet et netværk ved hjælp af
en stikkontakt, skal der installeres en anordning med
flerepolet afbrydelse (med en kontaktåbning på mindst
3 mm) på forsyningssiden for at overholde sikkerheds-
forskrifterne.
• Ovnen skal være tilsluttet et standard forsyningskabel,
hvor antallet af ledninger afhænger af den ønskede
tilslutningstype og er i overensstemmelse med
ovennævnte tabel.
Sådan installeres ovnen
I overensstemmelse med samtidighedsfaktoren i henhold til standard
(EN 60 335 2-6)
Kablets Kalibermål for
Udsnit Tilslutning mindsteudsnit beskyttelses
anordning
➀230V- 50Hz 1 fase + N 3 x 6 mm² 40 A
➁400V tofaset-50Hz 2 fase + N 4 x 2,5 mm² 25 A
③400V trefaset-50Hz 3 fase + N 5 x 1,5 mm² 16 A
④230V 2 fase-2 N-50Hz 2 fase +2N 5 x 4 mm² 25 A
➄230V 3 fase-50Hz 3 fase 4 x 2,5 mm² 25 A
1
2
5
4
3
1
2
5
4
3
1
2
5
4
3
1
2
5
4
3
1
2
5
4
3
➀
➁
③
④
➄
J N Fase
JN Fase1Fase2
JN
Fase
1
Fase
2
JN2 Fase1Fase2 N1
J Fase1Fase3 Fase2
• Forsyningskablet (H05 RR-F, H05 RN-F eller H05 VV-F) skal være så langt, at det
kan forbindes med den indbyggede ovn, der er anbragt på gulvet foran møblet.
Apparatet skal være frakoblet netværket:
• Åbn skydelemmen, der er anbragt nederst til højre for den bageste skærmplade,
ved at løsne de to skruer, og drej skydelemmen.
• Fjern isolationen fra et eventuelt nyt forsyningskabel på 12 mm.
• Sno trådene forsigtigt.
• Løsn skruerne fra klemskruerækken, og/eller træk den forsyningsledning, som
skal udskiftes, ud.
• Indsæt forsyningskablet i kappens side i kabelklemmen, som er anbragt til højre
for klemskruerækken.
Sæt forsyningskablet på plads og/eller skift den
Elektrisk forbindelse DK
Fase
3
99633731 ML.qxd 31/08/04 16:05 Page 7

Sådan instal
8
Vi er ikke ansvarlige for ulykker, som omfatter en manglende, defekt
eller ukorrekt jordforbindelse.
• Forbind kabelledningerne i overensstemmelse med det eller de mærker, der er
skrevet på klemskruerækken.
• Alle forsyningsledningens tråde skal være fastgjort under skruerne.
• Faseledningen til klemskrue L.
• Jordledningen (grøn-gul) skal forbindes til klemskruen .
• Nulledningen (blå) til klemskrue N.
• Fastskru klemskruerækkens skruer, og kontroller forbindelsen ved at trække i
hver ledning.
• Fastgør kablet ved hjælp af den kabelklemme, der er anbragt til højre for
klemskruerækken.
• Luk lemmen igen ved brug af de to skruer.

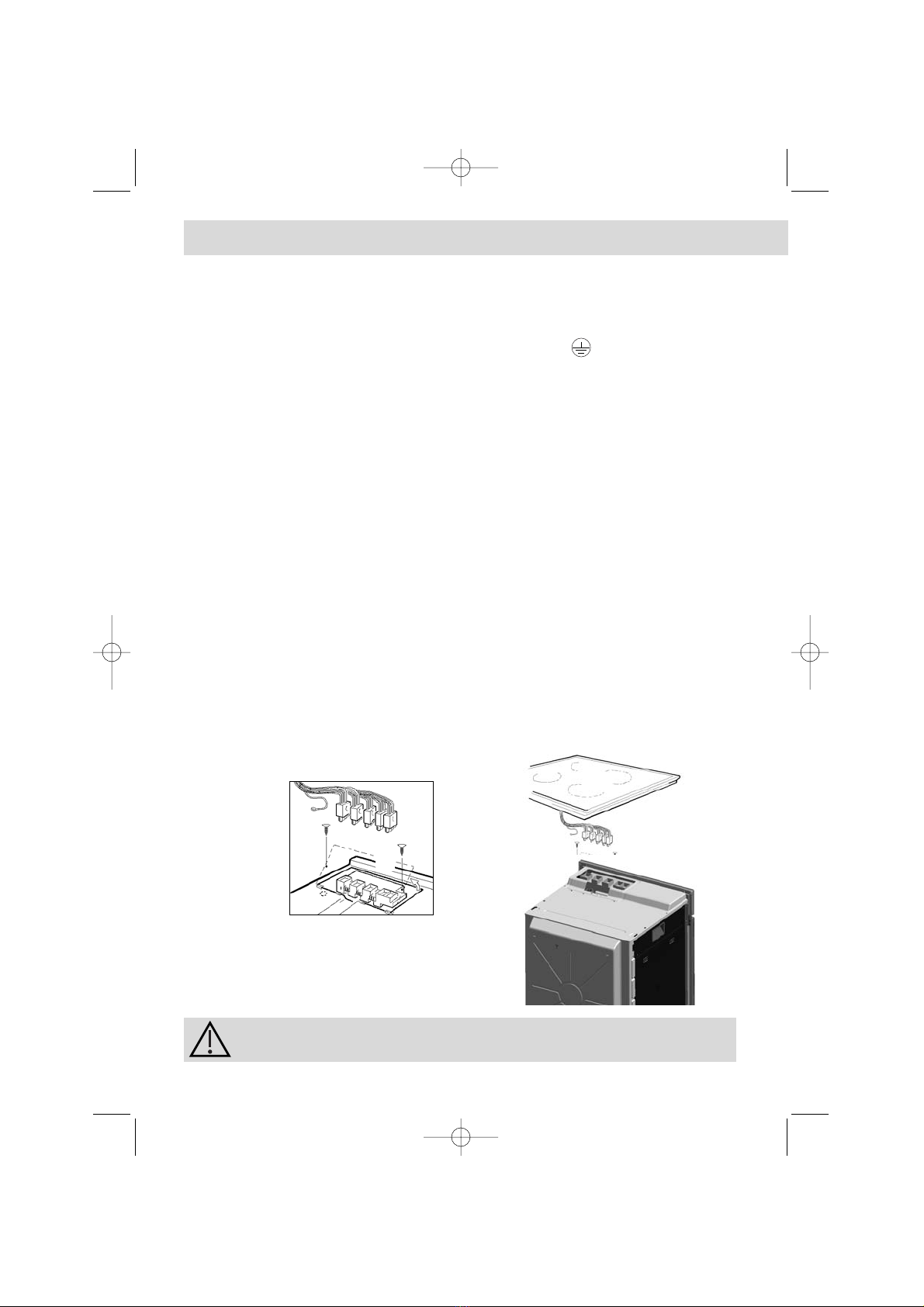

Tilslutning af ovnbordet
Ovnen er fremstillet til brug sammen med et glaskeramisk bord eller elektriske
plader af mærket Brandt, hvor betjeningsenhederne findes på ovnens forpanel
(se side 22).
• Fjern de to fastgørelsesskruer til skydelemmen for at få adgang til
forbindelseskassen til bordets betjeningsenheder.
• Fjern skydelemmen.
• Tilslut jordledningen (gul-grøn) til specialskruen, der er mærket på ovnen.
• Tilslut bordets elektriske forbindelser til ovnens forbindelser med de samme
farver i hehold til diagrammet Apå skydelemmen.
• Før forsyningskablerne til bordets betjeningen igennem renden på ovnens den
øverste bagplade.
• Sæt skydelemmen på plads i de tilhørende huller, og sørg for, bordets
forsyningskabel er korrekt placeret i renden.
• Fastgør skydelemmen med de 2 skruer.
Diagram A
99633731 ML.qxd 31/08/04 16:06 Page 8

9
DK
For at være sikker på, at installationen er lovlig, bør du kontakte
en el-installatør.
Nyttige størrelser til indbygning af ovnen
Ovnen kan installeres på et køkkenbord eller i et søjlemøbel (åbent* eller
lukket) med de relevante størrelser for indbygning (se diagrammet
overfor).
Vores ovne er udstyret med en optimal luftcirkulation, som giver de bedste resultater
ved stegning og rengøring, hvis du overholdende følgende retningslinjer:
• Centrer ovnen i møblet, således at der er en mindstafstand på 5 mm til det
tilstødende møbel.
• Materialet på møblet til indbygningsovnen skal være modstandsdygtigt over for
varme (eller være beklædt med et sådant materiale
• For at garantere bedst mulig stabilitet skal du fastgøre ovnen i møblet med to
skruer i de relevante huller i begge sider (jf. diagram).
Du skal gøre følgende:
1) Fjern skruedækslet af gummi for at få adgang til fastgøringshullerne.
2) Udfør et hul på Ø 3 mm i møblets væg for at undgå, at træet sprækker.
3) Fastgør ovnen ved hjælp af de to skruer.
4) Sæt skruedækslet af gummi fast igen (tjenere også til dæmpning af ovnens låge).
(*) Hvis møblet er åbent, skal den åbningen være maks. 70 mm.
leres ovnen?
Placering af
fastgøringsskruen
Udskæring 50 x 50 mm
99633731 ML.qxd 31/08/04 16:06 Page 9

10
• Pæren er anbragt i loftet inden i ovnen.
a) Skru lampeglasset af (se overfor).
b) Skru pæren ud i samme retning.
Pærens egenskaber:
- 15 W
- 220-240 V
- 300°C
- sokkel E 14
c) Skift pæren, sæt lampeglasset fast
igen, og tilslut ovnen igen.
Sådan udskiftes pæren
Pære
Skru Lampeglasset af
Brug en gummihandske til at skrue lampeglasset af og tage pæren
ud for at lette afmonteringen.
Afbryd altid ovnen, inden der røres ved pæren, for at undgå
elektrisk stød, og lad evt. apparatet køle af.
