brennenstuhl Primera-Tec Automatic 15.000 A User manual

Bedienungsanleitung ...................... 2
Operating Instructions ................ 11
Gebruiksaanwijzingen .................. 20
Bruksanvisning .............................. 29
Borrador de Instrucciones de uso 38
Οδηγίες λειτουργίας ...................... 47
Çalıştırma Talimat ............................ 56
Primera-Tec
Automatic
15.000 A
041610 Primera-Tec:041610 Primera-Tec Automatik 1

Bedienungsanleitung
Primera-Tec Automatik-
Steckdosenleiste 15.000A
Einleitung
Lesen Sie diese Bedienungsanleitung sorgfältig
durch. Bewahren Sie die Bedienungsanleitung auf
und geben Sie diese an jeden Nutzer der Steck-
dosenleiste weiter. Beachten Sie bei der Verwen-
dung der Steckdosenleiste die in der Bedienungs-
anleitung enthaltenen Sicherheitshinweise.
Bei Fragen zu Ersatzteilen oder Reparaturen
wenden Sie sich bitte an den Hersteller.
Lieferumfang
1 x Steckdosenleiste
1 x Bedienungsanleitung
Sicherheitshinweise
Beachten Sie die folgenden Sicherheitshinweise.
Nichtbeachten kann Schäden an Personen und
Sachen verursachen.
Bei auftretenden Schäden, die durch das Nicht-
beachten dieser Bedienungsanleitung, insbeson-
dere der Sicherheitshinweise und der Handhabung
auftreten, erlischt die Garantie.
Ebenso wird für Folgeschäden vom Hersteller
keine Haftung übernommen.
2
041610 Primera-Tec:041610 Primera-Tec Automatik 1

3
Primera-Tec Bedienungsanleitung
Zu Ihrer Sicherheit
Gefahr
Lebensgefahr durch Stromschlag
Beim Berühren von beschädigten, offenen oder
unter Spannung stehenden Teilen besteht die
Gefahr eines Stromschlags.
☛Die Steckdosenleiste unbedingt vor der
Benutzung auf Beschädigungen überprüfen.
Wenn die Kabelisolierungen oder das Gehäuse
beschädigt sind, darf die Steckdosenleiste nicht
mehr verwendet werden.
• Zur Vermeidung von Gefährdungen darf eine
beschädigte Anschlussleitung dieser Steckdo-
senleiste ausschließlich vom Hersteller, seinem
Servicevertreter oder einer vergleichbaren
Fachkraft ausgetauscht werden.
• Unterlassen Sie jegliches Manipulieren oder
Umbauen der Steckdosenleiste.
• Lassen Sie Reparaturen nur von einer Fachkraft
ausführen.
• Sorgen Sie dafür, dass die Steckdosenleiste
nicht in Kinderhände gelangt.
• Betreiben Sie nur ein Gerät pro Steckdose.
• Decken Sie die Steckdosenleiste im Betrieb
nicht ab.
041610 Primera-Tec:041610 Primera-Tec Automatik 1

Bestimmungsgemässe Verwendung
Die Steckdosenleiste ist ausschließlich für den pri-
vaten Gebrauch in trockenen Räumen bestimmt.
Die Steckdosenleiste nicht in der Nähe von mögli-
cherweise auslaufenden oder herausspritzenden
Flüssigkeiten verwenden (z. B. Aquarium).
Jede davon abweichende Verwendung ist nicht
zulässig.

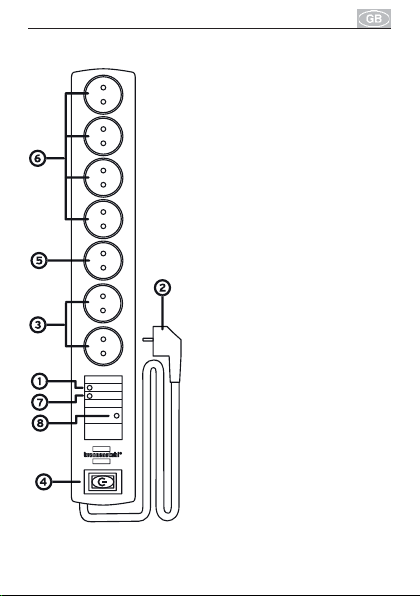

Produktübersicht
1. Überspannungsschutz mit
Signallampe „Protection
on“
2. Anschlussleitung mit
Netzstecker
3. 2 Permanent-Steckdosen
4. Hauptschalter, zweipolig
und beleuchtet
5. 1 Master-Steckdose
6. 4 Slave-Steckdosen
7. Signallampe „Slaves on“
8. Taste „Learn“
Alle Steckdosen haben
Kinderschutz und sind in
90°- Anordnung.
4
Bedienungsanleitung Primera-Tec
041610 Primera-Tec:041610 Primera-Tec Automatik 1

Technische Daten
Bezeichnung: Steckdosenleiste
Typ MB-3070-14
Anschlussspannung: 230 V~ / 50 Hz
Gesamtleistung: max. 16 A /
3.680 W
Eigenleistung: 0,7 W
Spannweite Schaltschwelle: ca. 5 W – 100 W
SPD nach
EN 61643-11:2002+A11:2007: Typ 3
Höchste Dauerspannung UC: 250 V / 50 Hz
Kombinierter Stoß U0C (L-N): 10 kV
Kombinierter Stoß U0C (L/N-PE): 10 kV
Schutzpegel Up (L-N): 1,5 kV
Schutzpegel Up (L-/N-PE): 1,5 kV
Anschlussleitung: 2 m H05VV-F
3G x 1,5 mm2
Funktionsweise und Bedienung
Hauptschalter
Mit dem zweipoligen, beleuchteten Hauptschalter
kann die Steckdosenleiste komplett abgeschaltet
werden.
Überspannungsschutz
Die eingebaute Überspannungsschutzeinrichtung
vermeidet, dass an der Steckdosenleiste
angeschlossene Geräte durch Spannungsspitzen
im Netz beschädigt werden, die z.B. durch
5
Primera-Tec Bedienungsanleitung
041610 Primera-Tec:041610 Primera-Tec Automatik 1

indirekte Blitze oder durch Schalten induktiver
Lasten, wie Motoren, Öfen, Lampen usw.
entstehen können. Für die korrekte Funktion muss
das Gerät an einer Steckdose mit fachgerecht
installiertem Schutzleiter angeschlossen sein.
Nach dem Einschalten leuchtet die Signallampe
„Protection on“ zur Bestätigung der
Schutzwirkung auf. Wenn die Lampe nicht mehr
leuchtet, ist der Überspannungsschutz verbraucht
und die Steckdosen bleiben spannungslos.
In diesem Fall wurden die Schutzbauelemente
durch sehr große Überspannungen überlastet und
das Gerät muss ausgetauscht werden.
Permanent-Steckdosen
Die Permanent-Steckdosen sind vor
Überspannung geschützt und unabhängig von der
digitalen Master-Slave-Funktion ständig
eingeschaltet, sobald der Hauptschalter
eingeschaltet ist.
Digitale Master-Slave-Funktion
Mit dem Ein-/Ausschalter eines einzigen Gerätes,
welches in der Master-Steckdose eingesteckt ist,
können alle weiteren Geräte in den Slave-Steckdos-
en automatisch mit ein- und ausgeschaltet werden.
Als Master-Gerät können Sie z.B. einen Computer
verwenden, welcher als Slave-Geräte z.B. Monitor,
Drucker, Modem usw. in die automatische
Steuerung mit einbezieht.
6
Bedienungsanleitung Primera-Tec
041610 Primera-Tec:041610 Primera-Tec Automatik 1

Sobald der Computer eingeschaltet wird, steigt
dessen Stromaufnahme an. Dies erkennt die
intelligente Elektronik dieser Steckdosenleiste und
schaltet automatisch die Slave-Steckdosen ein.
Nach dem Herunterfahren des Computers sinkt
dessen Stromaufnahme wieder auf den Standby
ab. Auch das wird von der Steckdosenleiste
erkannt und die Slave-Steckdosen mit einer
Verzögerung komplett abgeschaltet.
Natürlich sind auch Kombinationen aus TV, Radio,
Receiver, usw. steuerbar.
Die Leistungsaufnahme des Master-Gerätes muss
im eingeschalteten Zustand >5W und im
ausgeschalteten Zustand (Standby-Betrieb) <100W
betragen.
Der Schaltzustand der Slave-Steckdosen wird mit
der Kontrolllampe „Slaves on“ angezeigt.
Automatische Schaltschwelleneinstellung
Die geeignete Schaltschwelle (Entscheidung, ob
Slave-Steckdosen ein- oder ausgeschaltet werden
sollen) wird bei diesem Modell mittels Knopfdruck
automatisch ermittelt und gespeichert. Sollten Sie
die digitale Master-Slave-Funktion vorübergehend
nicht benötigen, können Sie auf Wunsch den
Permanent-Modus für die Slave-Steckdosen
aktivieren. Die Steckdosenleiste verhält sich dann,
als wäre die digitale Master-Slave-Funktion nicht
vorhanden. Die gespeicherte Schaltschwelle bzw.
der Permanent-Modus bleibt auch dann erhalten,
7
Primera-Tec Bedienungsanleitung
041610 Primera-Tec:041610 Primera-Tec Automatik 1

wenn die Automatiksteckdosenleiste am
Hauptschalter vorübergehend ausgeschaltet wird.
Start der automatische
Schaltschwelleneinstellung
1. Automatiksteckdosenleiste am Hauptschalter
einschalten.
2. Master-Gerät in die Master-Steckdose einstecken.
3. Master-Gerät in den Standby-Modus bzw.
ausgeschalteten Modus bringen, falls dies nicht
bereits der Fall ist.
4. Die Taste „Learn“ für ca. 3 Sek. gedrückt halten,
bis die „Slave on“ Lampe zu blinken beginnt.
5. Die Lampe „Slave on“ blinkt nun für einige
Sekunden.
Während dieser Zeit wird die Standby-
Stromaufnahme des Master-Gerätes
automatisch ermittelt und die geeignete
Schaltschwelle gespeichert.
6. Wenn die Lampe „Slave on“ nicht mehr blinkt,
ist der Einstellvorgang beendet.
Die Automatik-Steckdosenleiste kann nun
verwendet werden.
Permanent-Modus für die Slave-Steckdosen
Aktivierung
• Gehen Sie wie bei der automatischen
Schaltschwelleneinstellung vor.
• Drücken Sie während dem Blinken der „Slave
on“ Lampe (Punkt 5) die Taste „Learn“ erneut
8
Bedienungsanleitung Primera-Tec
041610 Primera-Tec:041610 Primera-Tec Automatik 1

für ca. 3 Sek. Die automatische Schaltschwellen-
einstellung wird beendet und der Permanent-
Modus für die Slave-Steckdosen aktiviert.
Deaktivierung
• Führen Sie einfach erneut eine automatische
Schaltschwelleneinstellung durch.
Instandhaltung und Reinigung
Die Steckdosenleiste ist wartungsfrei.
Gefahr
Lebensgefahr durch Stromschlag
Beim Berühren von beschädigten, offenen und
unter Spannung stehenden Teilen der Steck-
dosenleiste und der Leitung besteht Lebens-
gefahr durch Stromschlag.
☛Reinigen Sie nie eine unter Spannung
stehende Steckdosenleiste.
☛Ziehen Sie vor jeder Reinigung den
Netzstecker aus der Steckdose.
☛Tauchen Sie die Steckdosenleiste niemals in
Wasser.
Reinigen Sie die Steckdosenleiste mit einem
trockenen Tuch.
9
Primera-Tec Bedienungsanleitung
041610 Primera-Tec:041610 Primera-Tec Automatik 1

Entsorgung
Elektrogeräte nicht in den Hausmüll werfen!
Gemäß Europäischer Richtlinie 2002/96/EG
über Elektro- und Elektronik-Altgeräte
müssen verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
Möglichkeiten zur Entsorgung des ausgedienten
Gerätes erfahren Sie bei Ihrer Gemeinde- oder
Stadtverwaltung.
Konformitätserklärung
In Übereinstimmung mit folgenden Europäischen
Richtlinien wurde das CE- Zeichen angebracht:
• 2006/95/EG Niederspannungsrichtlinie
• 2004/108/EG EMV-Richtlinie
Die Konformitätserklärung ist beim Hersteller
hinterlegt.
Hersteller:
H. Brennenstuhl GmbH u. Co. KG, Seestraße 1-3,
72074 Tübingen, Deutschland
10
Bedienungsanleitung Primera-Tec
041610 Primera-Tec:041610 Primera-Tec Automatik 1

11
Operating instructions
Primera-Tec Automatic
Extension Socket 15.000A
Introduction
Please read the operating instructions carefully.
Keep the operating instructions and give them to
each user of the multiple socket. For the use of
the multiple socket observe the safety instructi-
ons contained in the operating instructions.
For questions on spare parts or repairs please con-
tact the manufacturer.
Scope of supply
1 x multiple socket
1 x operating instructions
Safety instructions
Please observe the following safety instructions.
Failure to comply with the instructions can result
in personal injury and damage.
Damages caused by failure to comply with the
operating instructions, especially the safety and
handling instructions, void the warranty.
The manufacturer cannot be held responsible for
any subsequent damage.
041610 Primera-Tec:041610 Primera-Tec Automatik 1

For your safety
Danger
Risk of death from electric shock
Do not touch damaged, exposed or energised
parts. Danger from electric shock.
☛Make sure you check the multiple socket for
damages before use. Do not use the multiple
socket if the cable insulations or the casing are
damaged.
• To avoid danger, a damaged connecting line of
the multiple socket should be replaced by the
manufacturer, by a Service representative or a
skilled technician only.
• Do not manipulate or alter the multiple socket.
• Repairs should be performed by a skilled
technician only.
• Keep the multiple socket away from children.
• Operate only one device per device.
• Do not cover the multiple socket during
operation.
Proper use
The multiple socket should be used in dry rooms
exclusively for private purposes. Do not use the
multiple socket near liquids that might leak or
spout (e.g. aquarium).
Any other use is not permitted.
12
Operating Instructions Primera-Tec
041610 Primera-Tec:041610 Primera-Tec Automatik 1

13
Primera-Tec Operating Instructions
Product overview
1. Surge protection with
control light “Protection on“
2. Cable with power plug
3. 2 permanent sockets
4. Main switch, two-pole,
illuminated
5. 1 master socket
6. 4 slave sockets
7. Control light “Slaves on”
8. Push button “Learn”
All sockets are childproof
and are aligned at an angle
of 90°.
041610 Primera-Tec:041610 Primera-Tec Automatik 1

Technical data
Designation: Multiple socket
type MB-3070-14
Supply voltage: 230 V~ / 50 Hz
Total output: max. 16 A /
3680 W
Own power consumption: 0,7 W
Switching threshold range: approx. 5 W –
100 W
SPD as per
EN 61643-11:2002+A11:2007: Type 3
Highest continuous voltage UC: 250 V / 50 Hz
Combined surge UOC (L-N): 10 kV
Combined surge UOC (L/N-PE): 10 kV
Protection level Up (L-N): 1,5 kV
Protection level Up (L-/N-PE): 1,5 kV
Connecting line: 2 m H05VV-F
3G x 1.5 mm2
Functionality and Operation
Main switch
With the two-pole, illuminated main switch the
extension socket can be switched off completely.
Surge protection
The built in surge voltage suppressor prevents
appliances connected to the multiple socket outlet
from being damaged by voltage peaks in the
mains, e.g. as a result of indirect lightning strikes
or the activation of inductive loads, such as
14
Operating Instructions Primera-Tec
041610 Primera-Tec:041610 Primera-Tec Automatik 1

motors, heaters, lamps, etc. For a correct
operation, the multiple socket must be connected
to a socket with a professionally installed
protective earth.
After the socket outlet has been switched on, the
control light “Protection on” will light up, indica-
ting that surge voltage protection is effective.
If the control light does not light up any more, the
protection is no longer effective and the sockets
get disconnected. In this case the device must be
changed, since the protective components have
been destroyed by a very high voltage surge.
Permanent sockets
The permanent sockets are surge protected and,
independent from the digital Master-Slave
function, always on as soon as the main switch is on.
Digital Master-Slave function
With the switching on/off of one single device,
which is plugged into the master socket, all furt-
her appliances in the slave sockets can also be
automatically switched on/off. For example, you
can use a computer as a master device, which can
embrace slave appliances in the automatic control
such as, for example, monitor, printer, modem etc.
As soon as the computer will be switched on, its
power consumption increases. The intelligent
electronics in the extension socket recognizes this
and switches on the slave sockets automatically.
15
Primera-Tec Operating Instructions
041610 Primera-Tec:041610 Primera-Tec Automatik 1

After shut down of the computer the power con-
sumption decreases again down to the standby.
This will be recognized by the extension socket,
too, and the slave sockets will be switched off
completely within a certain delay.
Naturally, also combinations of TV, radio, receiver
etc. are controllable.
The power consumption of the master device
must be >5W in the energized condition and in the
de-energized condition (standby operation) it must
be <100W.
The switching status of the slave sockets will be
shown by the control light “Slaves on”.
Automatic switching threshold setting
The suitable switching threshold (Decision, if the
slave sockets shall be switched on or off) at this
model is automatically determined and stored by
the push of a button. If you temporarily do not
require the Master-Slave function, if you wish you
may activate the permanent mode for the slave
sockets. The multiple socket then acts as if the
Master-Slave function was not available. The swit-
ching threshold stored, or the permanent mode,
also remains if the automatic extension socket is
temporarily switched off at the main switch.
16
Operating Instructions Primera-Tec
041610 Primera-Tec:041610 Primera-Tec Automatik 1

Starting the automatic switching threshold
setting
1. Switch on the automatic extension socket at the
main switch.
2. Plug the master device into the master socket.
3. Set the master device to the standby mode or
switched off mode, if this is not already done.
4. Keep the "Learn" button pressed for approx. 3
secs., until the "Slaves on" lamp begins to flash.
5. The "Slaves on" lamp now flashes for some
seconds.
During this time, the standby power consump-
tion of the master device is automatically deter-
mined and the switching threshold is stored.
6. When the control light "Slaves on" stops
flashing, the setting process is finished.
The automatic extension socket can now be used.
Permanent mode for the slave sockets
Activation
• Proceed as for the automatic setting of the
switching threshold.
•During the time that the "Slaves on" lamp flas-
hes (Point 5), push the button "Learn" again for
approx. 3 secs. The automatic switching thres-
hold setting will be finished and the permanent
mode for the slave sockets will be activated.
Deactivation
• Simply carry out an automatic switching
threshold setting again.
17
Primera-Tec Operating Instructions
041610 Primera-Tec:041610 Primera-Tec Automatik 1

Maintenance and cleaning
The multiple socket is maintenance-free.
Danger
Risk of death from electric shock
Do not touch damaged, exposed and energised
parts of the multiple socket and of the cable.
Danger to life from electric shock.
☛Never clean the multiple socket when it is
energised.
☛Remove the plug from the outlet before
cleaning.
☛Never immerse the multiple socket in water.
Clean the multiple socket with a dry cloth.
Disposal
Do not dispose of electrical appliances
together with household waste!
According to the European Directive
2002/96/EC on waste electrical and electronic
equipment, used electric equipment should be
disposed of separately and environmentally-
friendly recycled.
For information on the disposal of old equipment
please contact your local authority.
18
Operating Instructions Primera-Tec
041610 Primera-Tec:041610 Primera-Tec Automatik 1

Declaration of conformity
The CE mark has been affixed in compliance with
the following European directives:
• 2006/95/EC Low voltage directive
• 2004/108/EC EMC Directive
The declaration of conformity has been lodged
with the manufacturer.
Manufacturer:
H. Brennenstuhl GmbH u. Co. KG, Seestraße 1-3,
72074 Tübingen, Germany
19
Primera-Tec Operating Instructions
041610 Primera-Tec:041610 Primera-Tec Automatik 1

20
Gebruiksaanwijzingen
Primera-Tec Automatische
Multistekkerdoos 15.000A
Inleiding
Lees deze gebruiksaanwijzingen a.u.b. aandachtig
door. Bewaar deze gebruiksaanwijzingen en geef
ze aan elke gebruiker van de multistekkerdoos.
Let goed op de veiligheidsvoorschriften
opgenomen in de gebruiksaanwijzingen om veilig
gebruik van de multistekkerdoos te garanderen.
Neem a.u.b. contact op met de fabrikant voor
vragen over reserveonderdelen of reparaties.
Leveringsomvang
1 x multistekkerdoos
1 x gebruiksaanwijzingen
Veiligheidsvoorschriften
Neem a.u.b. de volgende veiligheidsvoorschriften
in acht. Niet opvolgen van de instructies kan
leiden tot persoonlijk letsel en beschadigingen.
Beschadigingen veroorzaakt door het niet opvol-
gen van de gebruiksaanwijzingen, voornamelijk de
veiligheid –en hanteerinstructies, verklaren de
garantie ongeldig.
De fabrikant kan niet aansprakelijk worden gesteld
voor enige gevolgschade.
041610 Primera-Tec:041610 Primera-Tec Automatik 1
