Bresser MeteoTemp BF User manual

Weather Station · Wetterstation ·
MeteoTemp BF
EN Instruction manual
DE Bedienungsanleitung

zu nden.
Visit our website via the following QR Code or web link to nd further information on this
product or the available translations of these instructions.
code QR ou le lien correspondant.
over dit product of de beschikbare vertalingen van deze gebruiksaanwijzing.
QR) para ver las versiones disponibles.
Desidera ricevere informazioni esaustive su questo prodotto in una lingua specica?
versioni disponibili.
DE
Besuchen Sie unsere Website über den folgenden QR Code oder Weblink um weitere
Informationen zu diesem Produkt oder die verfügbaren Übersetzungen dieser Anleitung
zu nden.
EN
Visit our website via the following QR Code or web link to nd further information on this
product or the available translations of these instructions.
FR
Si vous souhaitez obtenir plus d’informations concernant ce produit ou rechercher ce
mode d’emploi en d’autres langues, rendez-vous sur notre site Internet en utilisant le
code QR ou le lien correspondant.
NL
Bezoek onze internetpagina via de volgende QR-code of weblink, voor meer informatie
over dit product of de beschikbare vertalingen van deze gebruiksaanwijzing.
ES
¿Desearía recibir unas instrucciones de uso completas sobre este producto en un idioma
determinado? Entonces visite nuestra página web utilizando el siguiente enlace (código
QR) para ver las versiones disponibles.
IT
Desidera ricevere informazioni esaustive su questo prodotto in una lingua specica?
Venga a visitare il nostro sito Web al seguente link (codice QR Code) per conoscere le
versioni disponibili.
www.bresser.de/P7007511
www.bresser.de/warranty_terms
GARANTIE · WARRANTY · GARANTÍA · GARANZIA
RECYCLAGE (TRIMAN/FRANCE)

English ................................................................................................................... 4
Deutsch .................................................................................................................. 15

4 / 28
1Imprint
Bresser GmbH
Gutenbergstr. 2
46414 Rhede
Germany
www.bresser.de
For any warranty claims or service inquiries, please refer to the information on "Warranty" and "Ser-
vice" in this documentation. We ask for your understanding that unsolicited returns cannot be pro-
cessed.
Errors and technical changes excepted.
© 2023 Bresser GmbH
All rights reserved.
The reproduction of this documentation - even in extracts - in any form (e.g. photocopy, print, etc.) as
well as the use and distribution by means of electronic systems (e.g. image file, website, etc.) without
the prior written permission of the manufacturer is prohibited.
The designations and brand names of the respective companies used in this documentation are gen-
erally protected by trade, trademark and/or patent law in Germany, the European Union and/or other
countries.
2 Validity note
This documentation is valid for the products with the following article numbers:
7007511
Manual version: 0323
Manual designation:
Manual_7007511_MeteoTemp-BF_en-de_BRESSER_v032023a
Always provide information when requesting service.
3 About this Instruction Manual
NOTICE
These operating instructions are to be considered a component of the device.
Read the safety instructions and the instruction manual carefully before using this device.
Keep these instruction manual in a safe place for future reference. If the device is sold or passed on,
the instruction manual must be passed on to any subsequent owner/user of the product.
4 General safety instructions
DANGER
Risk of an electric shock!
This device contains electronic parts that are powered by a power source (AC adapter and/or batter-
ies). Improper use of this product may result in electric shock. Electric shock can cause serious or fatal
injuries. It is therefore imperative that you observe the following safety information.

5 / 28
•Never leave children unattended when handling the device! Follow the instructions carefully and
do not attempt to power this device with anything other than power sources recommended in this
instruction manual, otherwise there is a danger of an electric shock!
• Disconnect the power supply by pulling the mains plug when the appliance is not in use, in case of
a longer interruption of operation and before any maintenance and cleaning work.
• Place your device so that it can be disconnected from the power supply at any time. The power
outlet should always be near your appliance and should be easily accessible, as the plug of the
power cord serves as a disconnect device from the mains supply.
• To disconnect the unit from the mains, always pull the mains plug and never pull the cable!
• Check this device, cables and connections for damage before use.
• Never attempt to operate a damaged device, or a device with damaged electrical parts! Damaged
parts must be replaced immediately by an authorized service agent.
• Operate the device only in a completely dry environment and do not touch the device with wet or
damp body parts.
DANGER
Danger of suffocation!
Improper use of this product may result in suffocation, especially for children. It is therefore imperative
that you observe the following safety information.
• Keep packaging materials (plastic bags, rubber bands, etc.) away from children! There is a danger
of choking!
•This product contains small parts that can be swallowed by children! Choking hazard!
DANGER
Explosion hazard!
Improper use of this product may result in fire. It is essential that you observe the following safety in-
formation in order to avoid fires.
• Do not expose the device to high temperatures. Use only the supplied AC adapter or the recom-
mended batteries. Do not short-circuit the device or batteries or dispose of in fire! Excessive heat
and improper handling can cause short circuits, fires and even explosions!
NOTICE
Danger of material damage!
Improper handling may result in damage to the unit and/or accessories. Therefore, use the device only
in accordance with the following safety information.
• Do not disassemble the device! In the event of a defect, please contact your dealer. They will con-
tact the Service Center and can arrange the return of this device for repair if necessary.
• Do not expose the device to high temperatures and protect it from water and high humidity.
• Do not immerse the unit in water!
• Do not subject the device to excessive vibrations.
• Only use accessories and spare parts for this device that comply with the technical specifications.
• Use only the recommended batteries. Always replace weak or empty batteries with a new, com-
plete set of batteries at full capacity. Do not use batteries from different brands or types or with dif-
ferent capacities. Remove batteries from the device if it is not to be used for a longer period of
time!
• Do not use rechargeable batteries (accumulators).

6 / 28
NOTICE
Danger of voltage damage!
The manufacturer accepts no liability for voltage damage as a result of incorrectly inserted batteries,
or the use of an unsuitable mains adapter!
5 Parts overview and scope of delivery
11
9
12
10
8654
7
3
13
14
15
12
A
17
B
18
19
20
23
22
21
24
29
25
26
16
C
D
27
28

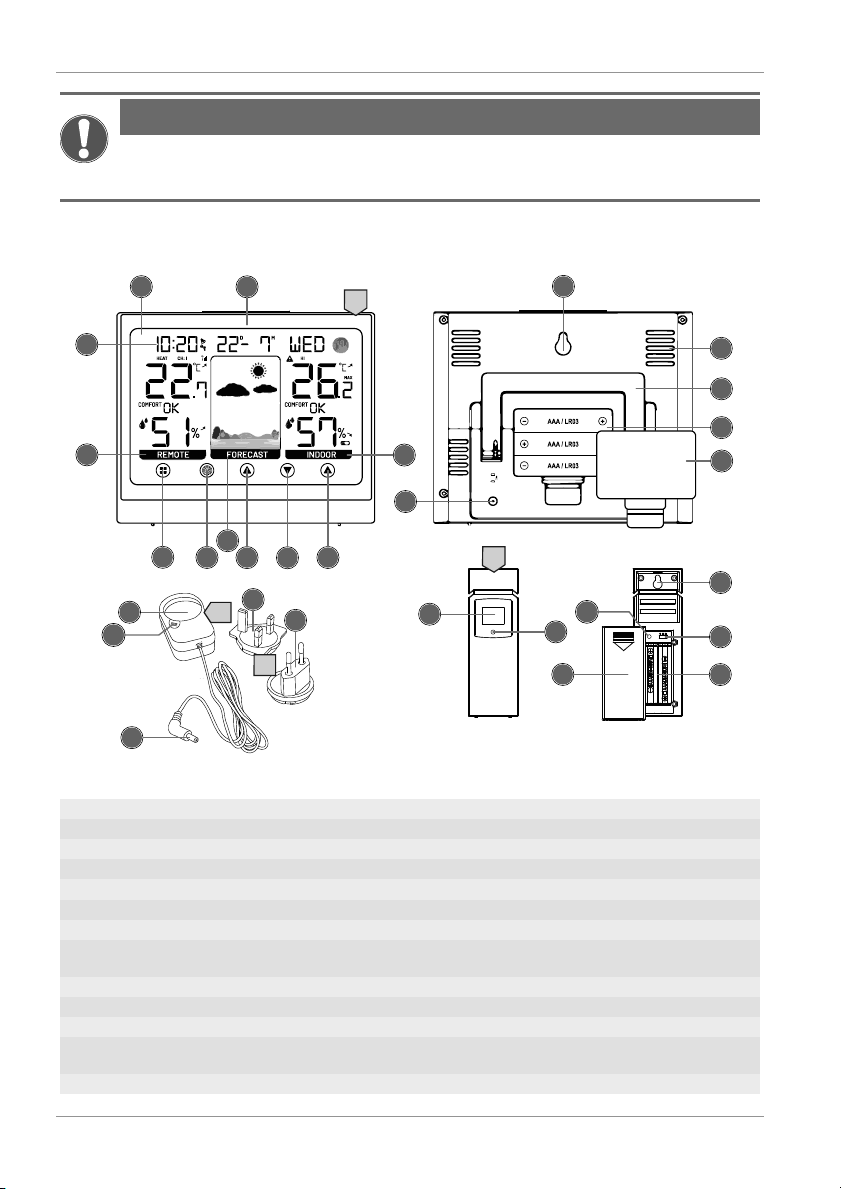

Illustration1: All parts of the base station (top), the sensors (bottom right) and the AC power adapter (bottom left) in over-
view.
1 Display frame 2 Snooze/Light key
3 Display area “Indoor” 4 [UP] Touch key
5 [DOWN] Touch key 6 [ALERT] Touch key
7 Display area “Forecast” 8 [CH] Touch key
9 [SET] touch key 10 Display area "Outdoor”
11 Display area "Time/Date” 12 Wall mount fixture
13 Ventilation slits 14 Stand, foldable
15 Battery compartment 16 Battery compartment
cover
17 Power connection socket 18 LCD display
19 Function indicator 20 Wall mount fixture
21 [RESET] knob 22 Channel selector switch
23 Battery compartment 24 Battery compartment
cover
25 Euro plug adapter 26 UK plug adapter

7 / 28
27 Adapter fixture 28 Locking knob
29 DC barrel connector
Scope of delivery:
1 x base station (A), 1 x outdoor sensor (B), 1 x AC power adapter (C) with 2 x plug adapters (D)
Also required (not included):
2 pcs. Batteries type AAA/LR03 (sensor), 3 pcs. Batteries type AAA/LR03 (base station, optional)
6 Screen display
D13
D6
D5
D3
D1 D2 D4
D7 D9
D11
D10
D8
D14
D12
D22
D15
D20
D16
D17
D19
D23
D12
D24
D12
D15
D21
D17
D18
D8 D11
D8 D11
D8
D11

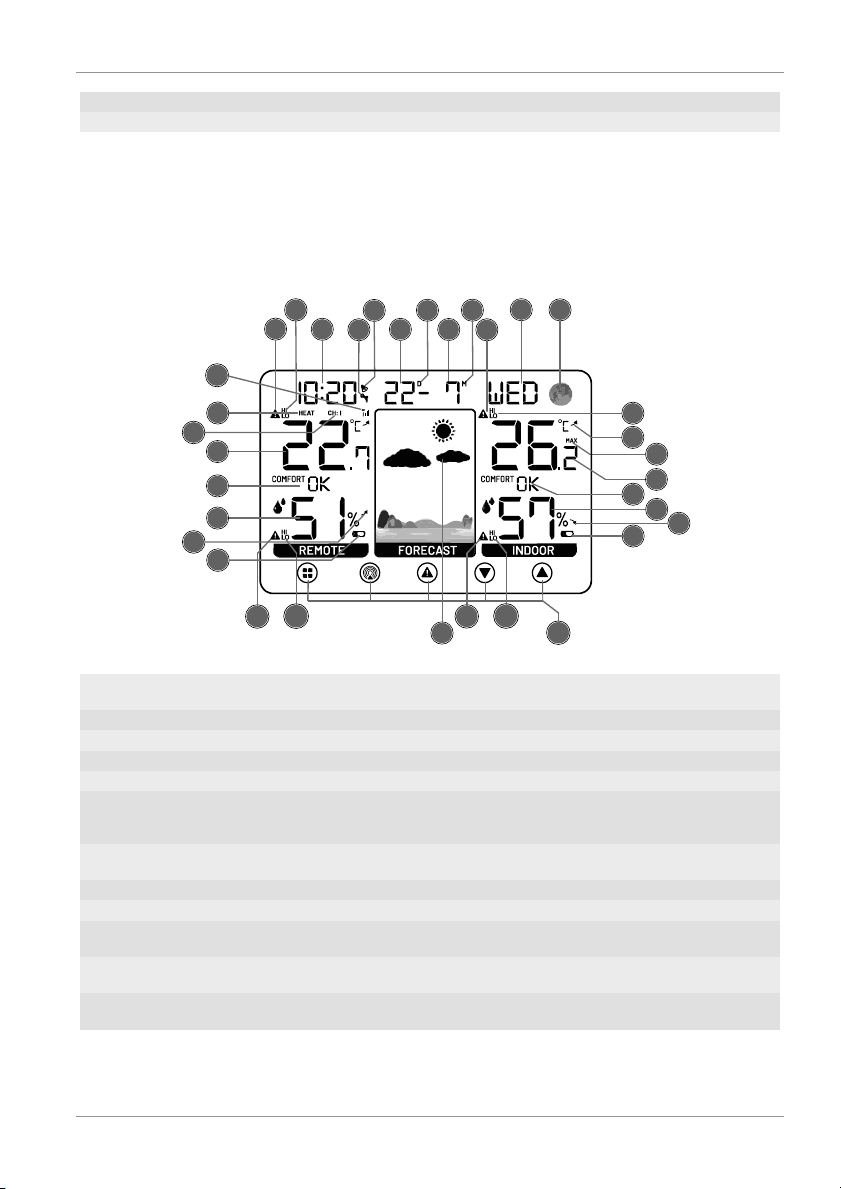

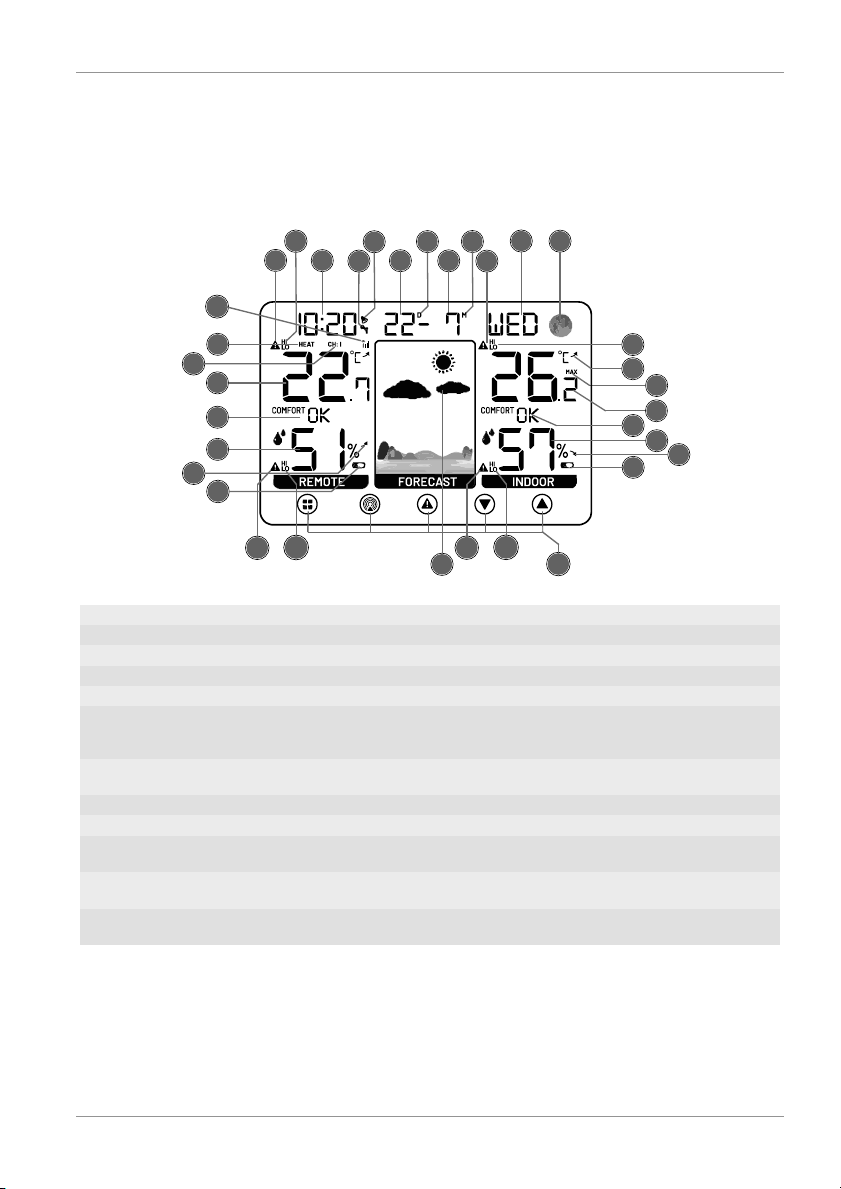

Illustration2: Display options on the base station
D1 Time / alarm time D2 Radio controlled clock
symbol
D3 Alarm clock icon D4 Date (day)*
D5 Info icon "Tag D6 Date (month)*
D7 Month" info icon D8 Warning symbol for D11
D9 Weekday** D10 Moon phase
D11 Info when the highest (HI)
or lowest (LO) warning
value is reached
D12 Trend arrow (rising, fall-
ing, constant)
D13 Info on highest (MAX) or
lowest (MIN) value
D14 Indoor temperature (°C or
°F selectable)
D15 Climate indicator D16 Indoor humidity (in %)
D17 Battery level indicator D18 Touch control panels
D19 Weather forecast (24
hours)
D20 Outdoor humidity (in %)
D21 Outdoor temperature (°C
or °F selectable)
D22 Selected sensor channel
D23 Heat Index (HEAT) or
Dew Point (DEW)
D24 Symbol for quality of sig-
nal transmission
*Values can be exchanged against each other; **display depends on language setting; ***more info in
parts overview

8 / 28
7Before commissioning
NOTICE
Avoid connection faults!
In order to avoid connection problems between the devices, the following points must be observed
during commissioning.
1. Place the base unit (receiver) and sensor (transmitter) as close together as possible.
2. Connect the power supply to the base unit and wait until the indoor temperature is displayed.
3. Establish power supply for the sensor.
4. Set up/operate the base unit and sensor within the effective transmission range.
5. Make sure that the base unit and the radio sensor are set to the same channel.
When changing the batteries, always remove the batteries from both the base unit and the sensor and
reinsert them in the correct order so that the radio link can be re-established. If one of the two devices
is operated via a mains power connection, the power connection must also be briefly disconnected for
this device when the batteries are changed. If, for example, only the batteries in the sensor are re-
placed, the signal may subsequently not be received at all or not be received correctly.
Note that the actual range depends on the respective construction materials used for the buildings as
well as the respective position of the base unit and the outdoor sensor. External influences (various ra-
dio transmitters and other sources of interference) can greatly reduce the possible range. In such
cases, we recommend finding other locations for both the base unit and the outdoor sensor. Some-
times moving the sensor by just a few centimeters is enough!
8 Power supply
NOTICE!The base unit can be operated both with the supplied power adapter or with batteries.
Base unit
1. Press and hold the locking button on the adapter fixture of the AC power adapter. At the same
time, insert the desired plug adapter into the adapter fixture and screw it in as far as it will go in the
"LOCK" direction . Release the locking knob.
2. Insert the DC barrel connector into the connection socket on the base unit.
ATTENTION! Make sure that the plug adapter is firmly and securely fastened in the adapter fix-
ture of the AC power adapter before proceeding!
3. Insert the AC power adapter with the previously mounted the plug into the power outlet.
4. The device is powered on directly.
5. Wait until indoor temperature is displayed on the base unit.
6. To replace the plug adapter, hold down the locking button and turn the plug adapter in the "OPEN"
direction and remove it from the adapter holder. Then perform step 1 to mount another plug ad-
apter.
NOTE: Alternatively, operation using batteries (2 x AAA/LR03) is also possible. The display
goes into sleep mode during battery operation and can be activated by pressing the snooze
button for approx. 15 sec. To do this, proceed as follows:
7. Remove the battery compartment cover.
8. Insert batteries into the battery compartment. Make sure that the batteries are correctly aligned
(+/- poles).
9. Replace the battery compartment cover.
10. Wait until indoor temperature is displayed on the base unit.

9 / 28
Wireless sensors
11. Remove the battery compartment cover.
12. Insert the batteries into the battery compartment. Make sure that the batteries are correctly aligned
(+/- poles).
13. Move CH slider to the position for the desired transmission channel (setting CH1, CH2 or CH3 with
indication on the display).
NOTE: When operating an outdoor sensor, channel 1 is recommended as the default setting.
14. Replace the battery compartment cover.
9 Battery level indicator
1. When the level of the batteries in the base station or in the wireless sensor reaches a critical level,
the battery level symbol appears in the appropriate area on the display.
2. When replacing one set of batteries, always remove the batteries from the other part of the unit
and reinsert them in the correct order (see chapter "Setting up power supply"). Replace the batter-
ies to be changed in the corresponding part of the device with a completely new set with full capa-
city. This ensures that the connection between the devices will be reestablished again correctly.
10 Automatic time setting
After the power has been restored, the unit automatically searches for the radio signal. It takes ap-
proximately 3-8 minutes for this process to be completed.
If the radio signal is received correctly, the date and time are set automatically and the reception sym-
bol is displayed.
If no radio signal has been received, proceed as follows:
1. Press the UP button for approx. 2 seconds to initiate the reception of the radio signal again.
2. Press the UP button for approx. 2 seconds to initiate the reception of the radio signal again.
3. If still no radio signal is received, the time must be set manually.
11 Manual time setting
1. Press the [SET] key for approx. 2 seconds to enter the time setting mode.
2. Digits to be set are flashing.
3. Press [UP] or [DOWN] key to change the value.
4. Press the [SET] key to confirm and switch to the next setting.
5. Sequence of settings: 12/24 > time zone > hours > minutes > day/month display change > year >
month > day > language > temperature unit
6. Finally, press the [SET] key to save the settings and exit setting mode.
NOTICE!If no key has been pressed for 20 seconds, the setting mode is automatically exited.
The changes made up to that point are saved.
12 Alarm setting
Setting the alarm time
1. In the normal display mode, press the [SET] key repeatedly to switch to the alarm time display
(AL).
2. Press the [SET] key for about 2 seconds to enter the alarm time settings mode.
3. The digits to be set for the alarm time flash at the position where the time is displayed in the nor-
mal display mode.

10 / 28
4. Press [UP] or [DOWN] key to set the desired value.
5. Press the [SET] key to confirm and switch to the next setting.
6. Sequence of the settings: Hours > minutes
7. Finally, press the [SET] key to save the settings and exit settings mode.
Enable/disable the alarm
8. In the normal display mode, press the [SET] key repeatedly to switch to the alarm time display
(AL).
9. Press the [UP] or [DOWN] key to activate the wake-up call. The symbol is shown on the display.
10. Press the [UP] or [DOWN] key again to deactivate the wake-up call. The symbol is no longer
shown on the display.
13 Snooze function
1. When the alarm sounds, press the snooze/light key to activate the snooze function. The alarm
sounds again after 5 minutes.
2. When the alarm sounds, press any other key to stop the alarm until the set alarm time is reached
again.
3. If no key is pressed, the alarm is automatically switched off after 2 minutes.
NOTICE!The wake-up call starts with a short beep. Several short beeps follow if the wake-up
call is active for more than 20 minutes.
14 Temperature/humidity alert setting
1. Press and hold the [ALERT] key for about 3 seconds in the normal time display mode to enter the
temperature alarm setting mode.
2. Digits to be set are flashing.
3. Press [UP] or [DOWN] key to change the value.
4. Press the [ALERT] key to confirm and switch to the next setting.
5. Sequence of settings: Outdoor temperature upper limit > Outdoor temperature lower limit > Out-
door humidity upper limit > Outdoor humidity lower limit > Indoor temperature upper limit > Indoor
temperature lower limit > Indoor humidity upper limit > Indoor humidity lower limit > Exit.
6. If no setting has been made after 10 seconds, the temperature setting mode is automatically
closed. The settings made up to that point are saved.
Activate/deactivate temperature alarm
7. In the normal display mode, press the [ALERT] key to switch to the temperature alarm mode.
8. Press the [UP] or [DOWN] key to activate or deactivate the temperature alarm. The warning sym-
bol is displayed for the activated range.
9. If one of the set limit values is reached, the symbol for the temperature alarm flashes and a warn-
ing tone (two beeps per second) sounds for about 5 seconds. This is repeated at intervals of 1
minute each until the temperature falls below the limit value again.
10. When the alarm sounds, press any key to stop the alarm.
15 Receiving measurements automatically
Once the power supply is enabled, the base station will display the measurement readings for indoors.
Readings from the outdoor sensor will be displayed within 3 minutes after powering it on.
If no signal is received, proceed as follows:
Press the CH button for about 3 seconds to initate reception of measurements again.

11 / 28
16 Display change °C/°F
The temperature is shown on the base station display in °C by default. To change the temperature
unit, proceed as follows.
1. In normal display mode, press the [SET] key for approx. 3 seconds to enter the setting mode. The
setting for the 12/24-hour mode flashes.
2. Press the [SET] key several times until the temperature unit flashes.
3. Press the [UP] or [DOWN] key to toggle between °C and °F.
4. Finally, press the [SET] key to save the settings and exit the setting mode.
17 Weekday display
This weather station shows on the display the first three letters of the respective weekday in the selec-
ted language. Example: MON = Monday, TUE = Tuesday etc
18 Clima indicator
This weather station displays indoor and outdoor climate comfort level info based on measured humid-
ity.
Display Humidity
Too dry 1%~25%
Dry 26%~39%
Comfort OK 40%~75%
Wet 76%~83%
Too wet 84%~99%
In addition, the weather station calculates the potential danger of mold growth and also displays this
information for indoor and outdoor use.
Temperature Humidity Display
T<9.4°C
(T<49°F)
H 0
49%<=H<=78% 0
79%<=H<=87% 0
H>=88% 0
9.4°C <=T<=26.6°C
(49°F <=T<=79.9°F)
H 0
49%<=H<=78% LOW
79%<=H<=87% MED
H>=88% MED
26.7°C<=T<=30.5°C)
(80°F <=T<=86.9°F)
H LOW
49%<=H<=78% LOW
79%<=H<=87% MED
H>=88% HI
30.6°C <=T<=40°C
(87°F <=T<=104°F)
H LOW
49%<=H<=78% MED
79%<=H<=87% MED
H>=88% HI
T>=40.1°C
(T>=104.1°F)
H 0

12 / 28
19 Weather trend
F1 F2 F3 F3F4 F5F5 F6F6
Illustration3: Graphical representation of the weather trend
F1 Sunny F2 Partly sunny
F3 Cloudy F4 Rainy
F5 Stormy F6 Snow
20 Connecting remote sensors
The Weather Station can display the readings from up to 3 wireless sensors* of the same type. Each
radio sensor must be set to a separate channel. Proceed as follows to set the channel:
1. Remove the battery compartment cover of the wireless sensor.
2. Set the channel selection switch to the desired channel (1, 2 or 3).
3. Re-attach the battery compartment cover.
4. Press the [CH] key on the base station several times to display the measured values for the indi-
vidual channels. The selected channel is shown in the display.
5. Press the [CH] key for approx. 2 seconds to initiate the search for a sensor.
NOTICE!Each connected wireless sensor must be set to a different channel. If only one wireless
sensor is connected, it should be set to channel 1.
*one wireless sensor included, others optionally available
21 MAX/MIN weather data
The maximum and minimum readings for indoor and outdoor temperature as well as for the humidity
are stored by the base station over a period of 24 hours:
1. Press the [DOWN] key several times to display the stored values one after the other.
2. Display sequence: Maximum values (MAX) > Minimum values (MIN) > Current values
3. When the maximum or minimum values are displayed, press the DOWN key for approx. 2 seconds
to irrevocably delete all stored values.
22 Backlight/Display dimming
1. In battery mode, press the snooze/light key to enable the backlight for about 10 seconds.
2. In mains operation, press the snooze/light key several times if necessary to dim the backlight in
two steps (strong/weak) or disable the backlight.

13 / 28
23 Disposal
Dispose of the packaging materials according to its type. Information on proper disposal can
be obtained from the municipal waste disposal service provider or environmental agency.
Do not dispose of electronic devices in the household garbage!
According to the European Directive 2012/19/EU on Waste Electrical and Electronic Equip-
ment and its transposition into national law, used electrical equipment must be collected sep-
arately and recycled in an environmentally sound manner.
Batteries and rechargeable batteries must not be disposed of with household waste. You are
legally obliged to return used batteries and accumulators and can return them after use either
at our sales outlet or in the immediate vicinity (e.g. in the trade or in municipal collection
points) free of charge.
Batteries and accumulators are marked with a crossed-out dustbin and the chemical symbol of
the pollutant, "Cd" stands for cadmium, "Hg" stands for mercury and "Pb" stands for lead.
24 Technical data
Base station
Radio clock signal: DCF
Power supply: DC 5V 150 mA via AC power adapter
Battery operation: 3 x AAA/LR03 batteries
Temperature measurement unit: °C or °F selectable
Temperature measurement range: -9,9°C to +50°C
Humidity measurement range: 10% to 99% RH
Wireless sensor
Battery operation: 2 x AAA/LR03 batteries
Temperature unit of measure: °C or °F selectable
Temperature measuring range: -40°C to +70°C
Humidity measurement range: 20% to 95% RH
Transmission frequency: 433Mhz
Maximum transmission power: below 10mW
Transmission range: up to 80 m (in undisturbed terrain)
Measurement accuracy
Temperature
-40°C to -20°C: ± 4°C
-20°C to 0°C: ± 2°C
0°C to +50°C: ±1°C
Humidity*
35% to 75% RH: +/- 5%
20% to 35% RH: +/- 10%
75% to 95%RH: +/- 10%
*with a simultaneous ambient temperature of 25°C

14 / 28
25 Warranty
The regular warranty period is 2 years and starts on the day of purchase. To benefit from an extended
voluntary warranty period as indicated on the gift box, registration on our website is required.
You can consult the full guarantee terms as well as information on extending the guarantee period and
details of our services at www.bresser.de/warranty_terms.
26 EC declaration of conformity
Bresser GmbH hereby declares that the radio equipment type with item number 7007511
is in compliance with Directive 2014/53/EU. The full text of the EC Declaration of Conform-
ity is available at the following web address: www.bresser.de/download/7007511/
CE/7007511_CE.pdf
27 UKCA declaration of conformity
A "Declaration of Conformity" in accordance with the applicable directives and relevant
standards has been issued by Bresser GmbH The full text of the UKCA Declaration of
Conformity is available at the following web address: www.bresser.de/download/7007511/
UKCA/7007511_UKCA.pdf
Bresser UK Ltd. • Suite 3G, Eden House, Enterprise Way, Edenbridge, Kent TN8 6HF,
Great Britain

15 / 28
1Impressum
Bresser GmbH
Gutenbergstr. 2
46414 Rhede
Germany
www.bresser.de
Für etwaige Gewährleistungsansprüche oder Serviceanfragen verweisen wir auf die Informationen zu
„Garantie“ und „Service“ in dieser Dokumentation. Wir bitten um Verständnis, dass unaufgeforderte
Rücksendungen nicht bearbeitet werden können.
Irrtümer und technische Änderungen vorbehalten.
© 2023 Bresser GmbH
Alle Rechte vorbehalten.
Die Reproduktion dieser Dokumentation – auch auszugsweise – in irgendeiner Form (z.B. Fotokopie,
Druck, etc.) sowie die Verwendung und Verbreitung mittels elektronischer Systeme (z.B. Bilddatei,
Website, etc.) ohne eine vorherige schriftliche Genehmigung des Herstellers ist nicht gestattet.
Die in dieser Dokumentation verwendeten Bezeichnungen und Markennamen der jeweiligen Firmen
sind im Allgemeinen in Deutschland, der Europäischen Union und/oder weiteren Ländern waren-, mar-
ken- und/oder patentrechtlich geschützt.
2 Gültigkeitshinweis
Diese Dokumentation ist gültig für die Produkte mit den nachfolgend aufgeführten Artikelnummern:
7007511
Anleitungsversion: 0323
Bezeichnung dieser Anleitung:
Manual_7007511_MeteoTemp-BF_en-de_BRESSER_v032023a
Informationen bei Serviceanfragen stets angeben.
3 Zu dieser Anleitung
HINWEIS
Diese Bedienungsanleitung ist als Teil des Gerätes zu betrachten!
Lesen Sie vor der Benutzung des Geräts aufmerksam die Sicherheitshinweise und die Bedienungsan-
leitung.
Bewahren Sie diese Bedienungsanleitung für die erneute Verwendung zu einem späteren Zeitpunkt
auf. Bei Verkauf oder Weitergabe des Gerätes ist die Bedienungsanleitung an jeden nachfolgenden
Besitzer/Benutzer des Produkts weiterzugeben.

16 / 28
4Allgemeine Sicherheitshinweise
GEFAHR
Gefahr eines Stromschlags!
Dieses Gerät beinhaltet Elektronikteile, die über eine Stromquelle (Netzteil und/oder Batterien) betrie-
ben werden. Bei unsachgemäßer Verwendung dieses Produkts besteht die Gefahr eines Strom-
schlags. Ein Stromschlag kann zu schweren bis tödlichen Verletzungen führen. Beachten Sie daher
unbedingt die nachfolgenden Sicherheitsinformationen.
• Lassen Sie Kinder beim Umgang mit dem Gerät nie unbeaufsichtigt! Die Nutzung darf nur, wie in
der Anleitung beschrieben, erfolgen, andernfalls besteht die Gefahr eines Stromschlags!
• Unterbrechen Sie die Stromzufuhr, wenn Sie das Gerät nicht benutzen, im Falle einer längeren
Betriebsunterbrechung sowie vor allen Wartungs- und Reinigungsarbeiten, indem Sie den Netz-
stecker ziehen.
• Platzieren Sie Ihr Gerät so, dass es jederzeit vom Stromnetz getrennt werden kann. Die Netz-
steckdose sollte sich immer in der Nähe Ihres Geräts befinden und gut zugänglich sein, da der
Stecker des Netzkabels als Trennvorrichtung zum Stromnetz dient.
• Um das Gerät vom Stromnetz zu trennen, ziehen Sie immer am Netzstecker und niemals am Ka-
bel!
• Überprüfen Sie das Gerät, die Kabel und Anschlüsse vor Inbetriebnahme auf Beschädigungen.
• Beschädigtes Gerät oder ein Gerät mit beschädigten stromführenden Teilen niemals in Betrieb
nehmen! Beschädigte Teile müssen umgehend von einem autorisierten Service-Betrieb ausge-
tauscht werden.
• Betreiben Sie das Gerät nur in vollkommen trockener Umgebung und berühren Sie das Gerät
nicht mit nassen oder feuchten Körperteilen.
GEFAHR
Erstickungsgefahr!
Bei unsachgemäßer Verwendung dieses Produkts besteht Erstickungsgefahr, insbesondere für Kin-
der. Beachten Sie deshalb unbedingt die nachfolgenden Sicherheitsinformationen.
• Verpackungsmaterialien (Plastiktüten, Gummibänder, etc.) von Kindern fernhalten! Es besteht Er-
stickungsgefahr!
•Dieses Produkt beinhaltet Kleinteile, die von Kindern verschluckt werden können! Es besteht Ersti-
ckungsgefahr!
GEFAHR
Explosionsgefahr!
Bei unsachgemäßer Verwendung dieses Produkts besteht Explosionsgefahr. Beachten Sie unbedingt
die nachfolgenden Sicherheitsinformationen, um eine Explosion zu vermeiden.
• Setzen Sie das Gerät keinen hohen Temperaturen aus. Benutzen Sie nur das mitgelieferte Netz-
teil oder die empfohlenen Batterien. Gerät und Batterien nicht kurzschließen oder ins Feuer wer-
fen! Durch übermäßige Hitze und unsachgemäße Handhabung können Kurzschlüsse, Brände und
sogar Explosionen ausgelöst werden!

17 / 28
HINWEIS
Gefahr von Sachschäden!
Bei unsachgemäßer Handhabung können das Gerät und/oder die Zubehörteile beschädigt werden.
Verwenden Sie das Gerät deshalb nur entsprechend den nachfolgenden Sicherheitsinformationen.
• Bauen Sie das Gerät nicht auseinander! Wenden Sie sich im Falle eines Defekts an Ihren Fach-
händler. Er nimmt mit dem Service-Center Kontakt auf und kann das Gerät ggf. zwecks Reparatur
einschicken.
•Setzen Sie das Gerät keinen hohen Temperaturen aus und schützen Sie es vor Wasser und hoher
Luftfeuchtigkeit.
• Gerät nicht in Wasser tauchen!
• Setzen Sie das Gerät keinen Erschütterungen aus.
• Verwenden Sie für dieses Gerät nur Zubehör- und Ersatzteile die den technischen Angaben ent-
sprechen.
• Nur die empfohlenen Batterien verwenden. Schwache oder verbrauchte Batterien immer durch
einen komplett neuen Satz Batterien mit voller Kapazität ersetzen. Keine Batterien unterschiedli-
cher Marken, Typen oder mit unterschiedlich hoher Kapazität verwenden. Batterien aus dem Gerät
entfernen wenn es längere Zeit nicht benutzt wird.
• Verwenden Sie keine wieder aufladbaren Batterien (Akkus).
HINWEIS
Gefahr von Spannungsschäden!
Für Spannungsschäden in Folge falsch eingelegter Batterien oder durch die Nutzung eines nicht ge-
eigneten Netzteils übernimmt der Hersteller keine Haftung!

18 / 28
5Teileübersicht und Lieferumfang
11
9
12
10
8654
7
3
13
14
15
12
A
17
B
18
19
20
23
22
21
24
29
25
26
16
C
D
27
28
Abb.1: Alle Teile der Basisstation (oben), des Sensors (unten rechts) und des AC-Netzadapters (unten links) in der Über-
sicht.
1 Displayrahmen 2 Schlummer-/Beleuch-
tungstaste
3 Anzeigebereich „Innen-
raum“
4 UP Touch-Taste
5 DOWN Touch-Taste 6 ALERT Touch-Taste
7 Anzeigebereich „Vor-
schau“
8 CH Touch-Taste
9 SET Touch-Taste 10 Anzeigebereich „Außen-
bereich“
11 Anzeigebereich „Zeit/Da-
tum“
12 Vorrichtung für Wandmon-
tage
13 Lüftungsschlitze 14 Standfuß, ausklappbar
15 Batteriefach 16 Batteriefachdeckel
17 Stromanschlussbuchse 18 LCD-Anzeige
19 Funktionsleuchte 20 Vorrichtung für Wandmon-
tage
21 Reset-Knopf 22 Kanalwahlschalter
23 Batteriefach 24 Batteriefachdeckel
25 Euro-Steckeradapter 26 UK-Steckeradapter
27 Adapteraufnahme 28 Arretierungsknopf
29 DC-Hohlstecker
Lieferumfang:

19 / 28
1 x Basisstation (A), 1 x Außensensor (B), 1 x AC-Netzadapter (C) mit 2 x Stecker-Adapter (D)
Zusätzlich erforderlich (nicht im Lieferumfang enthalten):
2 Stck. Batterien Typ AAA/LR03 (Sensor), 3 Stck. Batterien Typ AAA/LR03 (Basisstation, optional)
6Displayanzeigen
D13
D6
D5
D3
D1 D2 D4
D7 D9
D11
D10
D8
D14
D12
D22
D15
D20
D16
D17
D19
D23
D12
D24
D12
D15
D21
D17
D18
D8 D11
D8 D11
D8
D11
Abb.2: Anzeigemöglichkeiten auf der Basisstation
D1 Uhrzeit / Weckzeit D2 Funkuhr-Symbol
D3 Wecker-Symbol D4 Datum (Tag)*
D5 Info-Symbol „Tag“ D6 Datum (Monat)*
D7 Info-Symbol „Monat“ D8 Warnsymbol zu D11
D9 Wochentag** D10 Mondphase
D11 Info bei Erreichen des
höchsten (HI) oder tiefsten
(LO) Warnwertes
D12 Trendpfeil (steigend, fal-
lend, gleichbleibend)
D13 Info zu Höchst- (MAX)
oder Tiefstwert (MIN)
D14 Innentemperatur (in °C
oder °F wählbar)
D15 Klimaindikator D16 Innenluftfeuchtigkeit (in %)
D17 Batteriestandsanzeige D18 Touch-Bedienfelder
D19 Wettervorhersage (24
Stunden)
D20 Außenluftfeuchtigkeit (in
%)
D21 Außentemperatur (in °C
oder °F wählbar)
D22 Gewählter Sensor-Kanal
D23 Hitze-Index (HEAT) oder
Taupunkt (DEW)
D24 Symbol für Qualität der Si-
gnalübertragung
*Werte können gegeneinander getauscht werden; **Darstellung abhängig von der Spracheinstellung;
***weitere Infos in der Teileübersicht

20 / 28
7Vor der Inbetriebnahme
HINWEIS
Vermeidung von Verbindungsstörungen!
Um Verbindungsstörungen zwischen den Geräten zu vermeiden, sind die folgenden Punkte bei der In-
betriebnahme zu beachten.
1. Basisgerät (Empfänger) und Sensor (Sender) so nah wie möglich nebeneinander stellen/legen.
2. Stromversorgung für das Basisgerät herstellen und warten bis die Innentemperatur angezeigt wird.
3. Stromversorgung für den Sensor herstellen.
4. Basisgerät und Sensor innerhalb des effektiven Übertragungsbereichs aufstellen/betreiben.
5. Sicherstellen, dass Basisgerät und Funksensor auf den gleichen Kanal eingestellt sind.
Bei einem Batteriewechsel stets die Batterien sowohl im Basisgerät als auch im Sensor entfernen und
in richtiger Reihenfolge wieder neu einsetzen, damit die Funkverbindung erneut aufgebaut werden
kann. Wird eines der beiden Geräte über einen Netzstromanschluss betrieben, so muss auch für die-
ses bei einem Batteriewechsel kurzzeitig die Stromverbindung getrennt werden. Werden z.B. nur die
Batterien im Sensor ausgetauscht, kann das Signal anschließend gar nicht oder nicht mehr korrekt
empfangen werden.
Beachten Sie, dass die tatsächliche Reichweite von den jeweils verwendeten Baumaterialien der Ge-
bäude sowie der jeweiligen Position der Basiseinheit und des Außensensors abhängt. Durch externe
Einflüsse (diverse Funksender und andere Störquellen) kann sich die mögliche Reichweite stark ver-
ringern. In solchen Fällen empfehlen wir, sowohl für das Basisgerät als auch den Außensensor andere
Standorte zu suchen. Manchmal reicht schon ein Verschieben um wenige Zentimeter!
8 Stromversorgung herstellen
HINWEIS!Die Basisstation kann sowohl mit dem mitgelieferten Netzadapter oder mit Batterien
betrieben werden.
Basisgerät
1. Den Arretierungsknopf an der Adapteraufnahme des AC-Netzadapters gedrückt halten. Gleichzei-
tig den gewünschten Stecker-Adapter in die Adapteraufnahme einsetzen und in Richtung „LOCK“
bis zum Anschlag eindrehen. Den Arretierungsknopf los lassen.
2. Hohlstecker in die Anschlussbuchse an der Basisstation stecken.
ACHTUNG! Prüfen Sie, ob der Stecker-Adapter fest und sicher in der Adapteraufnahme des
AC-Netzadapters befestigt ist bevor Sie fortfahren!
3. AC-Netzadapter mit dem zuvor darauf montierten Stecker in die Steckdose stecken.
4. Das Gerät wird direkt mit Strom versorgt.
5. Warten bis Innentemperatur auf dem Basisgerät angezeigt wird.
6. Zum Austausch des Stecker-Adapters den Arretierungsknopf gedrückt halten und den Stecker-Ad-
apter in Richtung „OPEN“ drehen und aus der Adapteraufnahme entfernen. Dann Schritt 1 ausfüh-
ren, um einen anderen Stecker-Adapter zu montieren.
HINWEIS: Alternativ ist auch ein Betrieb mittels Batterien (2 x AAA/LR03) möglich.
Das Display geht im Batteriebetrieb in den Ruhemodus und kann durch Drücken der Snooze
Taste für ca. 15 sek. aktiviert werden. Dazu folgendermaßen vorgehen:
7. Batteriefachdeckel entfernen.
8. Die Batterien in das Batteriefach einsetzen. Dabei die korrekte Ausrichtung der Batteriepole (+/-)
beachten.
9. Batteriefachdeckel wieder aufsetzen.
